QUICK RELEASE - Accesorios para relojes SUUNTO - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato QUICK RELEASE SUUNTO en formato PDF.
| Tipo de producto | Conector rápido (QR) para equipo de buceo |
| Marca | SUUNTO |
| Modelo | QUICK RELEASE |
| Categoría | Accesorios de relojes |
| Uso | Conectar el manómetro sumergido a la salida HP del regulador |
| Instalación | Recomendada por un concesionario o distribuidor autorizado |
| Conexión | Empujar y girar en sentido de las agujas del reloj |
| Desconexión | Empujar y girar en sentido contrario a las agujas del reloj |
| Seguridad | No exponer a una mezcla de gases que contenga más del 40% de oxígeno |
| Compatibilidad de gases | Aire o nitrox hasta 40% O2 |
| Norma | Conforme a la norma europea EN 250 |
| Mantenimiento periódico | Cada 2 años o después de 200 inmersiones por un concesionario autorizado |
| Junta tórica interna (parte macho) | Referencia K5168 (3,80 x 1,50 90shA) |
| Junta tórica (parte macho del flexible) | Referencia K1042 (9,25 x 1,78) |
| Tapón de protección | Referencia V5887 |
| Manguera de repuesto | Referencia K5165 |
| Protector de manguera | Referencia K5171 |
| Eje giratorio (paquete de 5) | Referencia V5580 |
| Robustez | Diseñado para soportar las exigencias del buceo autónomo |
| Servicio al cliente | Centro de llamadas Europa: +358 2 284 11 60 |
Preguntas frecuentes - QUICK RELEASE SUUNTO
Preguntas de los usuarios sobre QUICK RELEASE SUUNTO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Accesorios para relojes en formato PDF gratis! Encuentra tus instrucciones QUICK RELEASE - SUUNTO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. QUICK RELEASE de la marca SUUNTO.
MANUAL DE USUARIO QUICK RELEASE SUUNTO
EE.UU. Tel. 1 (800) 543-9124
Canadá Tel. 1 (800) 776-7770
Centro de asistencia para Europa
Tel. +358 2 284 11 60
Sitio Web de Suunto
www.suunto.com
SUUNTO QR (DESCONEXION RAPIDA)
El SUUNTO QR (desconexión rápida) es una conexión muy resistente que sirve para conectar el manómetro sumergible a la toma de alta presión del regulator. Permite conectar y deselectar sin necesidad de utiliser herramrientas. El QR se instala entre el instrumento y el latiguillo o entre este y el regulator.
Aunque le QR está diseñado para soportar los rigores del submarinismo, debe tratarse con cuidado y precaución, como cualquier othera parte del equipo de buceo.
El SUUNTO QR ha sido probado y autorizado para su utilizacion en equipos de buceo conforme a la norma europea EN 250.
JATENCION!
Nodehyde exponer el QR a ninguna mezcla de gas que contenga max del 40% de oxigeno. Un contenido superior de oxigeno supone peligro de incidio o explosi y pueda provocar gravesiones o incluso la muerte.
1.1. Instalación
Suunto Recommienda que el QR sea instalado por un distribuidor o establishimiento autorizzato.
Desconecte el latiguillo en el lugar donde desea instalar el QR. Instale los extremos del QR en sus lugares correspondentes. Los diseños de las juntas sonidenticos a los que no搬迁e QR. Si el QR se instalta en el instrumento, el cuerpo giratorio debese colocarse en la unión del latiguillo. Si se instalta en el regulator, la junta tórica (9,25 x 1,78)Debe estar colocada en el QR antes de conectarlo a la toma HP del regulator. Cuando realiza la instalación, disfruebe el estado de todas las juntas y, si esnecessary, sustituyalias por las de recambio. Asegúrese de que todas las piezas estén limpiñas antes de comenzar a montarlas.
Si el QR se instala en el instrumento, pueda que seanecessary ampliar el orificio de la consola para poder introducer la connexion QR.
1.2. Utilización del QR
El QR se conecta empujando y girando en el sentido de las agujas del reloj. Asegürese de que la connexion está bien sujeta tirando fuerte y girando en el sentido contrario a las agujas del reloj.
Se desconecta empujando y girando en el sentido contrario a las agujas del reloj. A continuacion, se extrae la connexion. Utilice los tapones para proteger los extremos libres de la sriculum y los golpes.
PRECAUCION!
No conecte ni desconnecte el fatiguillo cuando haya aire a presión. Cierre el grifo de la
botella y purgue el sistemas antes de conectar o desconectar.
1.3. Mantenimiento
Haga revisar la instalación del QR y el latiguillo cada dos años o cuando de 200 immmisiones (lo que occurs antes) en un distribuidor o establishimiento autorizzato. La revisionbine consiste en comprabar el funciona general, sustituir las piezas desgastadas y comprasar si existen fugas de aire. Estas operaciones peuvent que requieran capacitacion y Herramentas speciales. Por tanto, es aconsejable acudir a un distribuidor o establishimiento autorizzato SUUNTO para la revision bienal. No intente efectuar ninguna operation si no está seguro de como hacerla.
La junta tórica interior de la conexión machoSEO
Puede reemplazarse fácilmente con la junta de recambio (3.80 x 1.50 90shA).Extraiga la junta usada con un minidestornillador.
Introduzca la juntaewsuna su ranura on un palillo de madera adecuado. Tenga cuidado del no dañar la junta tórica ni las superficies de cerrre.

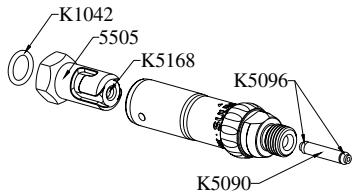

Recambios (algunos se incluyen con el QR):
- Tapon para QR V5887
Pieza macho QR 5505 - Junta tórica interna para la pieza macho QR (3.80x1.50 90shA) K5168
- Junta tórica para el extremo macho (9.25 x 1.78) K1042. Internacional se pueda usar entre el QR y el instrumento.
Latiguillo K5165 - Protector de latiguito K5171
Cuerpo giratorio con juntas tóricas (recambio de mantenimiento en el paquete V5580 5) - Cilindro para la unión giratoria K5090
- Junta tórica para el cilindro de la unión giratoria (1.42 x 1.52) K5096
