MODE D'EMPLOI QUICK RELEASE SUUNTO

Centre d'appels pour l'Europe

Tél. [phone]

Site Web Suunto

www.suunto.com

QR de SUUNTO (coupleur RAPIDE)

Ce QR (coupleur rapide) de SUUNTO est un connecteur très robuste qui sert à relier le manomètre immergé à la sortie HP du détendeur. Il peut être connecté et déconnecté sans outils. Le QR s'installe entre le manomètre et le flexible, ou bien entre le flexible et le détendeur.

Le QR est conçu pour supporter les rigeurs de la plongée autonome. Il convient toutefois de le traiter avec soin et attention, comme tout équipement de plongée.

Le QR de SUUNTO a été testé et approuvé pour être utilisé dans les équipements de plongée conformément à la norme européenne EN 250.

DANGER!

N'exposez pas le QR à un mélange gazeux contenant plus de 40 % d'oxygène. Une teneur supérieure en oxygène présente un risque d'incendie ou d'explosion et peut avoir des conséquences graves, voir mortelles.

1.1. Installation

Suunto recommande de faire installer le QR par un concessionnaire ou un distributeur agréé.

Déconnectez le flexible à l'endroit où vous pouvez installer le QR. Installez les extrémités du QR à leurs emplacements respectifs. Les dimensions de l'axe sont identiques à celles des axes dépourvus de QR. Si le QR est monté au manomètre, l'axe tournant doit être installé sur le flexible de l'axe du QR. Si le QR est monté au détendeur, un joint torque (9,25 x 1,78) doit être installé sur le QR avant d'être visé dans la sortie HP du détendeur. Lorsque vous effectuez le montage, vérifiez l'état de tous les joints torques et effectuez les remplacements nécessaires avec les pièces de rechange fournies. Veillez à ce que toutes les pièces soient propres avant de les monter.

Si le QR est installé à l'extrémité de l'instrument, il peut être nécessaire d'agrafer le trou de passage du flexible dans le boîtier de la console pour placer le connecteur QR.

1.2. Utilisation du QR

La connexion s'effectue en poussant et en tournant dans le sens des aiguilles d'une montre. Assurez-vous que le connecteur est enclenché en tirant fort et en tournant dans le sens inverse des aiguilles d'une montre.

La déconnexion s'effectue en poussant et en tournant dans le sens inverse des aiguilles d'une montre, puis en tirant le connecteur pour le faire. Utilise les bouchons pour protéger les extrémités ouvertes du connecteur contre la poussière ou les déformations.

Attention!

Lorsque la bouteille est sous pression, il ne faut pas connecter ni déconnecter le flexible. Fermez le robinet de la bouteille et purgez le système avant la connexion ou la déconnexion.

1.3. Entretien

Faites effectuer l'entretien de votre QR et de l'ensemble flexible tous les deux ans ou après 200 plongées (celui qui se produit le premier) par un concessionnaire ou un distributeur agréé. Cet entretien comporte une vérification générale du fonctionnement, le remplacement des pièces usagées et la vérification de fuites de pression. L'entretien peut nécessiter des outils particuliers et une formation spéciale. Par conséquent, il est recommandé de prendre contact avec un concessionnaire ou un distributeur agréé SUUNTO pour l'entretien bisannuel. N'essayez pas d'effectuer vous-même un entretien que vous n'êtes pas sûr de pouvoir réaliser.

En cas d'utilisation intense, le joint torique interieur du connecteur maje peut se détériorer. Il peut facilement être remplacé par un

joint torique de rechange (3,80 × 1,5090shA) Enlevez l'ancien joint torique avec un tournevis d'horloger. Poussez le joint torique neuf dans sa gorge avec une petite pointe de bois appropriée. N'endommagez pas le joint torique ni les surfaces d'étanchéité!

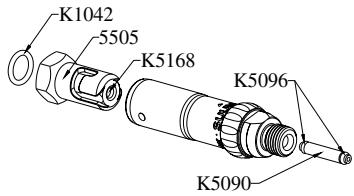

Pièces de rechange (certaines sont fournies avec le QR)

• Bouchon pour QR V5887 Partie male du QR 5505
• Joint torque interne pour partie male du QR (3,80 x 1,50 90shA) K5168 Joint torque de la partie male du flexible (9,25 x 1,78) K1042. S'utilise également entre le QR et le manomètre.
• Flexible K5165 Protège-flexible K5171
• Axe tournant avec joints toriques (remplacement pour entretien dans le pack de 5 V5580)
• Axe pour axe de jonction K5090
• Joint torque pour axe de jonction (1,42 x 1,52) K5096
