Produkttyp	Schnellkupplung (QR) für Tauchausrüstung
Marke	SUUNTO
Modell	QUICK RELEASE
Kategorie	Uhrenzubehör
Verwendung	Verbindung des Unterwasser-Manometers mit dem HP-Ausgang des Atemreglers
Installation	Empfohlen durch einen autorisierten Händler oder Vertriebspartner
Verbindung	Drücken und im Uhrzeigersinn drehen
Trennung	Drücken und gegen den Uhrzeigersinn drehen
Sicherheit	Nicht Gasmischungen mit mehr als 40% Sauerstoff aussetzen
Gasverträglichkeit	Luft oder Nitrox bis zu 40% O2
Norm	Entspricht der europäischen Norm EN 250
Regelmäßige Wartung	Alle 2 Jahre oder nach 200 Tauchgängen durch einen autorisierten Händler
Innerer O-Ring (männlicher Teil)	Referenz K5168 (3,80 x 1,50 90shA)
O-Ring (männlicher Teil des Schlauches)	Referenz K1042 (9,25 x 1,78)
Schutzkappe	Referenz V5887
Ersatzschlauch	Referenz K5165
Schlauchschutz	Referenz K5171
Drehachse (5er-Pack)	Referenz V5580
Robustheit	Entwickelt, um den Strapazen des autonomen Tauchens standzuhalten
Kundendienst	Europa Callcenter: [phone]

Häufig gestellte Fragen - QUICK RELEASE SUUNTO

Wie installiere ich den SUUNTO QR?

Die Installation wird von einem autorisierten Händler oder Vertriebspartner empfohlen. Trennen Sie den Schlauch an der gewünschten Stelle, installieren Sie die QR-Endstücke und überprüfen Sie vor dem Zusammenbau den Zustand der O-Ringe.

Kann ich den QR mit einer Gasmischung verwenden, die mehr als 40% Sauerstoff enthält?

Nein, das birgt Brand- oder Explosionsgefahr. Der QR ist für einen maximalen Sauerstoffgehalt von 40% ausgelegt.

Wie verbinde und trenne ich den QR?

Zum Verbinden: Drücken und im Uhrzeigersinn drehen. Zum Trennen: Drücken und gegen den Uhrzeigersinn drehen, dann ziehen. Stellen Sie sicher, dass der Stecker richtig eingerastet ist.

Wann sollte die Wartung des QR durchgeführt werden?

Die Wartung muss alle 2 Jahre oder nach 200 Tauchgängen (je nachdem, was zuerst eintritt) von einem autorisierten SUUNTO-Händler durchgeführt werden.

Welche Ersatzteile sind für den QR erhältlich?

Die Teile umfassen: Schutzkappe (V5887), innerer O-Ring (K5168), O-Ring Schlauch (K1042), Schlauch (K5165), Schlauchschutz (K5171), Drehachse (V5580).

Ist der QR mit allen Atemreglern kompatibel?

Der QR ist für Tauchausrüstung ausgelegt, die der Norm EN 250 entspricht. Er wird zwischen Manometer und Schlauch oder zwischen Schlauch und Atemregler installiert.

Was tun, wenn der innere O-Ring abgenutzt ist?

Ersetzen Sie ihn durch den Ersatz-O-Ring (Ref. K5168). Entfernen Sie den alten mit einem Uhrmacherschraubendreher und drücken Sie den neuen mit einer Holzspitze in seine Nut.

Kann ich den Schlauch selbst ersetzen?

Es wird empfohlen, den Austausch von einem autorisierten Händler durchführen zu lassen, um Dichtheit und Sicherheit zu gewährleisten.

Wie schütze ich den QR, wenn er nicht benutzt wird?

Verwenden Sie die Schutzkappen (Ref. V5887), um die offenen Enden vor Staub und Verformung zu schützen.

Was bedeutet QR bei diesem SUUNTO-Produkt?

QR steht für Quick Release (Schnellkupplung). Es ist ein robuster Steckverbinder, der werkzeugloses Verbinden und Trennen ermöglicht.

BEDIENUNGSANLEITUNG QUICK RELEASE SUUNTO

Der SUUNTO QR (Quick Release) ist eine Hochdruck-Kupplung zum Anschluss eines luftintegrierten Tauchcomputers an den Hochdruckausgang des Atomreglers. Der Anschluss bzw. das Lösen ist ohne Werkzeuge möglich. Der QR kann zwischen Finimeter und HD-Schlauch oder zwischen HD-Schlauch und Atomregler installiert werden.

Der QR ist bzw auf die beim Tauchen entstehenden Belastungen ausgelegt, muss{jedesch wie auch andere Tauchausrüstung mit angemessener Sorgfalt und Vorsicht behandelt werden.

DER SUJNTO QR wurde Prüfungen unterzogen, die nach Europäischer Norm EN 250 seine Tauglichkeit für den Einsatz als Tauchausrüstung bestätigten.

WARNING!

Den Quick Release nicht in Verbindung mit Gasgemischen verwenden, die einen Sauerstoffgehalt von mehr als 40% aufweisen. Ein hóherer Sauerstoffgehalt stellt eine

grössere Brand- oder Explosionsgefahr dar, dies kann zu schweren Verletzungen oder Tod führen.

1.1. Installation

Suunto empfeihlt, die Installation Ihres QR durch einen autorisierten Fachhandler vornehmen zu halten.

Lösen Sie den Schlauch dört, wo Sie den QR installieren möhten. Befestigen Sie die Enden des Quick Release an den entsprechenden Stellen. Die Verbindungsstücks entsprechen dem Aufbau nach Verbindungen ohne QR. Wenn der QR am Finimeter installiert wird, muss das Finimeterrehgelenk an der Verbindung zwischen Schlauch und QR eingesetzt werden. Bei Installation des Quick Release am Atemregler muss vor dem Eindrehen am HD-Ausgang des Atemreglers ein O-Ring (9,25 x 1,78) am QR verwendet werden. Wahrend des Zusammenbaus ist der Zustand samllicher O-Ringe zu überprüufen. Bei Bedarf durch die mitgelieferten Ersatzteile ersetzen. Vor der Montage alle Teile auf Sauberkeit überprüufen.

Wenn Sie den QR am Instrumentenende installieren, müssen Sie möglichwerse die

Grosse der Durchführung für den HD-Schlauch im Konsolenkörper erweitern, um das QR-Verbindungsstück einzupassen.

1.2. Einsatz des QR

Zum Anschliessen drücken und im Uhrzeitigersinn dreiben. Die Verriegelung des Verbindungsstücks durch festes Ziehen und Drehnen gegen den Uhrzeitigersinn überprüfen.

Der QR wird gelöst, indem Sie drücken und gegen den Uhrzeigersinn drehen. Die Verschlusssschrauben schützen die offenen Enden der Verbindungsstücke vor Staub und Schäden.

VORSICHT!

Wenn der Atemregler unter Druck stet, dar der Schlauch nicht angeschlossen oder gelost werden. Vor dem Anschliessen oder Abmontieren das Flaschenventi schliessen und Druck aus dem System abllassen.

1.3. Wartung

Lassen Sie ihren QR und die Schlauchverbindungen alle zwei Jahre oder nach 200 Tauchgängen (je nachdem, was zuerst eintritt) von einem autorisierten Fachhandlertwarten. Diese Wartung besteht aus einer allgemeinen Betriebsprüfung, Austausch von verschlissenen Teilen und Überprüfung auf Undchtigkeiten im Drucksystem. Für die Wartung sind gfs. spezielle Werkzeuge und eine entsprechende Ausbildung erforderlich. Daher empfehl't es sich, für die zwejahrlichen Wartungsarbeiten einen autorisierten SUUNTO-Fachhandlertaufzusuchen. Führn Sie keine Wartungsarbeiten selbst aus, mit denen Sie nicht vertraut sind.

Bei erschwerten Einsatzbedingungen kann der innere O-Ring im tatsächlichen Verbindungsstück Schaden nehmen. Er kannrecht einfach durch einen Ersatz-O-Ring

(3,80x1,50 90shA) ausgetaucht werden. Den alten O-Ring mit einem kleinen Schraubendreher entfernen. Den neuen O-Ring mit Hilfe eines entsprechend grossen Holzstöckchen in die Führungsnut drücken. Dabei den O-Ring und die Dichtungsflachen nicht beschädigten!

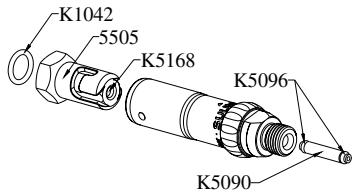

Ersatzteile (teilweise im QR-Paket enthalten):

Verschlusssschaube fur QR V5887
Männliches Teil der Hochdruck-Kupplung 5505
- Internet O-Ring für den tatsächlichen Teil der Hochdruck-Kupplung (3,80x1,50 90shA) K5168
O-Ring am mannlichen Ende des HD-Schlauchs (9,25 x 1,78) K1042. Auch zur Verwendung zwischen QR und Finimeter.
Schlauch K5165
Schlauchkappe K5171
Finimeterdrehgelenk mit O-Ringen (zum Wartungsautschaust in V5580 5-Paket)
- Schaat fur Finimeterkupplung K5090
- O-Ring for Finimeterdetrehgelenk (1,42 x 1,52) K5096
