Tipo di prodotto	Motorizzazione per porta da garage
Marca	CHAMBERLAIN
Modello	CB11
Alimentazione elettrica	230 V ± 10 %, 50 Hz
Consumo massimo	22 mA
Potenza motore massima	1000 W
Alimentazione accessori	24 Vcc / 0,5 A max
Dimensioni del comando (senza custodia)	124 x 152 mm
Temperatura di funzionamento	-25 °C a +55 °C
Modi di servizio	Standard, Standard e uomo morto, Automatico con stop, Residenziale, Separazione canali, Parcheggio, Uomo morto
Durata massima della corsa	80 secondi
Temporizzazione chiusura automatica	0 a 150 secondi (regolabile)
Ritardo battenti (Bipart Delay)	Apertura: 0 o 3 s; Chiusura: 0 a 20 s (regolabile)
Regolazione della forza	2 potenziometri (FORCE 1 Master, FORCE 2 Second)
Funzione Soft-Stop	Rallentamento programmabile a fine corsa
Sicurezza	Barriere fotoelettriche (2 sistemi), barra sensibile 8,2 kΩ, arresto di emergenza, protezione termica motore
Radio (modulo opzionale)	433,92 MHz, 27,145 MHz o 315,15 MHz
Numero di trasmettitori programmabili	Fino a 128
Opzioni	Lampeggiante 24 V, serratura elettrica 24 V, illuminazione, antenna esterna, spira di rilevamento
Manutenzione	Controlli regolari del cancello e dell'azionamento; rivolgersi a uno specialista in caso di guasto
Riparabilità	Pezzi di ricambio disponibili: moduli radio, barriere, barre sensibili, telecomandi, condensatori

Domande frequenti - CB11 CHAMBERLAIN

Cosa fare se l'apriporta non funziona?

Controllare prima l'alimentazione elettrica (fusibile, fase/neutro). Controllare i collegamenti degli interruttori e dell'arresto di emergenza. Assicurarsi che nessun ostacolo blocchi le barriere fotoelettriche o la barra sensibile. Se i LED non si accendono, il problema potrebbe essere nella morsettiera motore o nel cablaggio.

Come programmare un telecomando sulla CB11?

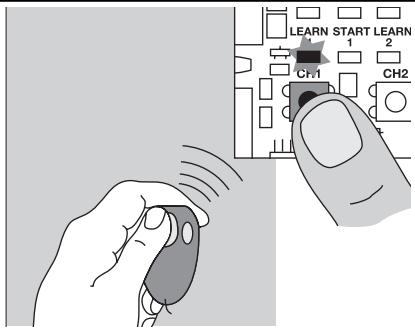

Premere il pulsante CH1 (o CH2) fino a quando il LED rosso si accende. Quindi premere un tasto del trasmettitore per circa 5 secondi. Il LED lampeggia per confermare la programmazione. Fino a 128 trasmettitori possono essere memorizzati.

Come regolare la forza di apertura/chiusura?

Utilizzare i potenziometri PT3 (forza motore 1 Master) e PT4 (forza motore 2 Second). Ruotare in senso orario per aumentare la forza. Iniziare con una regolazione al 30% massimo per cancelli leggeri, poi regolare gradualmente.

Come programmare la durata della corsa (finecorsa)?

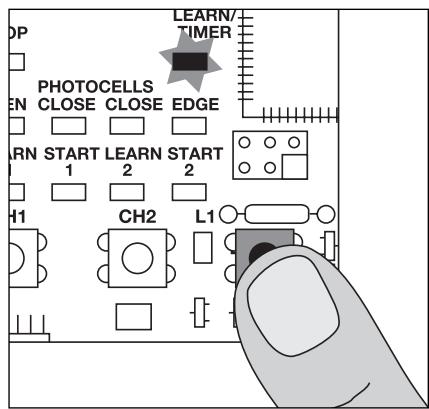

Posizionare i battenti in posizione chiusa. Premere brevemente (1 s) il pulsante L1: i battenti si aprono. Quando raggiungono il finecorsa, premere di nuovo L1. Il battente 2 si chiude, poi il battente 1. Per la programmazione avanzata (Soft-Stop), premere 9 volte L1 seguendo le posizioni.

L'apriporta si ferma e torna indietro subito dopo la partenza, perché?

Ciò indica un ostacolo nella zona del cancello. Verificare che non ci sia nulla che blocchi il movimento. Se il problema persiste, controllare le barriere fotoelettriche e la barra sensibile.

Come attivare la chiusura automatica?

Collegare barriere fotoelettriche con sicurezza integrata Chamberlain (770E/771E). Regolare il potenziometro PT2 (Timer to Close) in senso orario per impostare una temporizzazione da 0 a 150 secondi. Il cancello si chiuderà automaticamente dopo questo ritardo in posizione aperta.

Cosa fare in caso di interruzione di corrente?

Tutti gli apriporta Chamberlain dispongono di un dispositivo di sblocco manuale. Azionarlo per manovrare il cancello a mano. Consultare il manuale per localizzare il meccanismo di sblocco.

Come cancellare un telecomando programmato?

Tenere premuto il pulsante CH1 (o CH2) fino a quando il LED si spegne. Tutti i trasmettitori del canale corrispondente verranno cancellati. Per cancellare un solo trasmettitore, non è possibile direttamente; è necessario resettare il canale.

Il cancello non si chiude completamente, cosa controllare?

Verificare che le quote A+B (distanza tra punto di attacco e pilastro) siano corrette. Se la durata della corsa non è sufficiente, riprogrammarla lasciando girare il motore 2 secondi dopo il finecorsa. Assicurarsi anche che la forza (potenziometro) non sia troppo bassa.

Quali sono i modi di servizio disponibili sulla CB11?

Il comando propone 7 modi: Standard, Standard e uomo morto (chiusura mantenuta), Automatico con stop, Residenziale, Separazione canali, Parcheggio e Uomo morto (contatto mantenuto). La regolazione avviene tramite i commutatori DIP1 a DIP3.

MANUALE UTENTE CB11 CHAMBERLAIN

Questi segnali di pericolo significano "Attenzione!" ed esortano al rispetto delle norme di sicurezza in quanto la loro inosservanza potrebbe provocare danni a persone e cose. Si prega di leggere attentamente queste avvertenze.

Questo attuatore per l'automazione di cancelli è stato costruito e collaudato in modo da offrire una sicurezza adeguata nell'installazione e nell'uso, a condizione che le seguenti norme di sicurezza vengano osservate scrupolosamente. La mancata osservanza delle seguenti norme di sicurezza può provocare gravi danni a persone o cose.

Maneggiare con cautela utensili e minuterie; non indossare anelli, orologi o indumenti larghi quando si eseguono lavori di installazione o riparazione.

La posa in opera delle linee elettriche deve essere eseguita in conformità alle norme nazionali in materia edilizia e di impianti elettrici. Il cavo elettrico deve essere collegato ad una rete dotata di regolare messa a terra esclusivamente da un elettrotecnico autorizzato.

Al momento del montaggio è necessario prendere in considerazione il rischio di intrappolamento tra la parte motorizzata e le parti circostanti dell'edificio (ad es. una parete) per il movimento di apertura della parte azionata.

Rimuovere tutte le serrature applicate sul cancello al fine di evitare danni al cancello.

Dopo l'installazione è necessario verificare l'esatta regolazione del meccanismo ed il corretto funzionamento del sistema di automazione, del sistema di sicurezza e dello sblocco di emergenza.

Se il cancello è dotato di porta pedonale, l'attuatore non deve avviarsi o continuare a funzionare se il cancello non è chiuso correttamente.

È importante mantenere sempre ben scorrevole il cancello. Se un cancello si inceppa o si blocca deve essere riparato immediatamente. Non provare a riparare il cancello da soli, ma richiedere l'intervento di un tecnico qualificato.

Tenere gli accessori supplementari fuori della portata dei bambini. Non consentire ai bambini l'uso dei pulsanti e dei telecomandi. Un cancello in fase di chiusura può provocare lesioni gravi.

Gli apparecchi a comando automatico devono essere scollegati alla rete elettrica durante l'esecuzione di interventi di manutenzione o di pulitura. Gli impianti a posa fissa devono essere dotati di disgiuntore al fine di assicurare una disinserzione onnipolare mediante interruttore (distanza di apertura dei contatti di almeno 3mm ) o dispositivo di protezione separato.

Assicurarsi che le persone addette al montaggio e alla manutenzione di questo sistema di automazione o le persone che ne fanno uso, seguano le presenti istruzioni. Conservare le istruzioni in un luogo a portata di mano.

La protezione nei punti in cui sussistono pericoli di schiacciamento e cesoiamento deve essere garantita in modo definitivo dopo il montaggio dell'attuatore sul cancello.

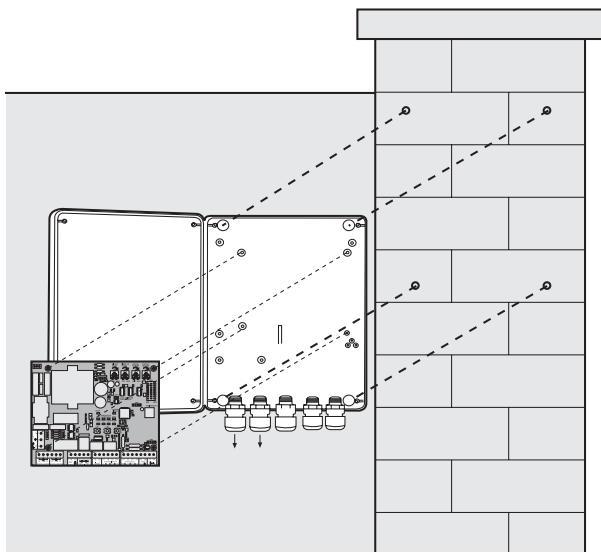

MONTAGGIO DELLA CENTRALINA DI COMANDO

La centralina CB11 è pensata per essere installata all'interno di uno speciale alloggiamento resistente all'acqua (203391). Prima del montaggio, misurare le distanze previste e stabilire la posizione dei rispettivi fori. Rimuovere la plastica dai fori con l'ausilio di un giravite. Inserire i passacavi a vite con scarico della trazione. Tenere la scatola contro la superficie sulla quale deve essere montata. Inserire le viti nei fori di fissaggio sul pannello posteriore e avvitarle. La centralina del motore è costituita da un sistema elettronico con microprocessore basato sulle tecnologie più moderne. Dispone di tutte le connessioni e le opzioni necessarie per un funzionamento sicuro. Umidità e acqua possono compromettere l'attività della centralina. Assicurarsi assolutamente che la centralina sia protetta contro infiltrazioni d'acqua, umidità o ristagni. Tutte le aperture e i passaggi di cavi devono essere isolati a prova d'acqua. La centralina di lavoro con la centralina del motore deve essere montata con i passaggi di cavi rivolti verso il basso. Evitare che sia esposta continuamente ai raggi diretti del sole. Grazie alla sua elettronica, è possibile impostare con estrema precisione la forza di trazione e di compressione. Se il montaggio e/o la configurazione sono corretti, il cancello può essere fermato a mano. Durante il funzionamento, il cancello può essere fermato in qualsiasi momento tramite telecomando, pulsante o selettore a chiave. Per le posizioni "APRI" e "CHIUDI", il battente necessita di un arresto stabile, dato che i motori del cancello non dispongono di finecorsa. DISTRIBUZIONE DI CORRENTE

Il cavo guida del braccio meccanico deve essere condotto ad un ripartitore d'uso comune e resistente all'acqua. Dal ripartitore può essere poi effettuata la posa fissa dei cavi fino alla centralina. Spesso è possibile convogliare il motore, collegato alla centralina, direttamente alla centralina di lavoro. Non collocare mai un ripartitore sottoterra.

Di norma, non è consigliabile utilizzare cavi con sezioni trasversali inferiori alle seguenti:

100-230 Volt 1,5 mm² o superiori

• 0-24 Volt 0,5 mm² o superiori

Consiglio: nella pratica, i fili da campanello si rivelano spesso problematici, dato che, in presenza di cavi con lunghezze superiori, disperdono troppa tensione. Suddividere i cavi in cunicoli per cavi, vale a dire in cavo motore e cavo fotocellula, specialmente in caso di selettori a chiave e pulsanti di avvio (provenienti dall'abitazione), altrimenti possono verificarsi interferenze nelle vie di trasmissione più lunghe.

SPECIFICHE TECNICHE

Tensione: 230 V~ ±10 % 50 Hz

Consumo max.: 22 mA

Azionamento max.: 230 V~ 50 Hz 1000 W max

Alimentazione accessori: 24 Vdc / 0,5 A max

Temperatura di lavoro: -25 °C ÷ 55 °C

Tipi di funzionamento:

standard / standard & nessun arresto automatico (uomo presente)

in fase di chiusura / automatico con arresto / residenziale /

separazione dei canali/ parcheggio/ nessun arresto automatico

(uomo presente)

Tempo di transito max.: 80 sec

Tempo di pausa: 0-150 sec

Dimensioni: 124x152 mm (senza alloggiamento)

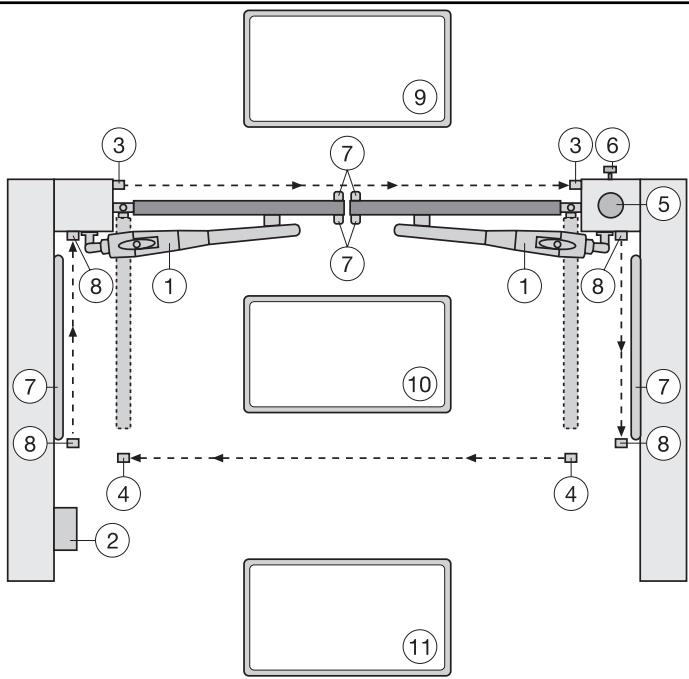

Montaggio tipico di un impianto:

1. Motore
2. Centralina
3. Fotocellula (attiva in fase di chiusura), altezza max. 200mm Prima fotocellula.
4. Fotocellula (attiva in fase di apertura), altezza max. 200mm Seconda fotocellula.
5. Lampeggiatore (opzionale) Importante avvertimento visivo del movimento del cancello.
6. Selettore a chiave Viene installato sulla parte esterna. Utilizzando la chiave o inserendo un codice è possibile aprire il cancello.
7. Coste sensibili di sicurezza (opzionali) Garantiscono l'arresto del cancello in caso di contatto. Le COSTE DI SICUREZZA POSSONO ESSERE applicate al cancello o alle colonne. Se necessario, le coste sensibili di sicurezza devono essere posizionate fino a 2,5m di altezza.
8. Fotocellula (attiva in fase di apertura/chiusura), altezza max. 200mm (opzionale)
9. Lettere di prossimità in entrata (opzionali)
10. Lettore di prossimità nell'angolo di rotazione del cancello (opzionale)
11. Lettore di prossimità in uscita (opzionale)

La centralina è conforme alle più recenti direttive EN.

Una delle suddette direttive prescrive che la forza di chiusura al bordo del cancello non debba superare 400N (40kg) nel raggio degli ultimi 500mm prima della completa chiusura del cancello. A più di 500mm, la forza massima misurata sul bordo del cancello deve essere di 1400N (140kg). Se ciò non può essere garantito, è obbligatorio installare, sul cancello o sulla colonna di fronte, una costa sensibile di sicurezza fino ad un'altezza di 2,5m (EN12453).

MOTORI:

Il motore che deve aprirsi per primo è il "Motore 1 Master". Il secondo è il "Motore 2 Second". Se viene utilizzato solo un motore, il collegamento al motore 2 resta libero.

I cavi dei condensatori in dotazione con i motori devono essere condotti nei morsetti OP e CL insieme ai cavi per il senso di rotazione (marroni/neri). Per motivi di spazio, i condensatori possono essere alloggiati anche all'interno dei ripartitori.

Assicurarsi che siano collegati correttamente ai morsetti e che siano provvisti di un buon collegamento elettrico. I condensatori sono responsabili della forza che avranno i motori successivamente.

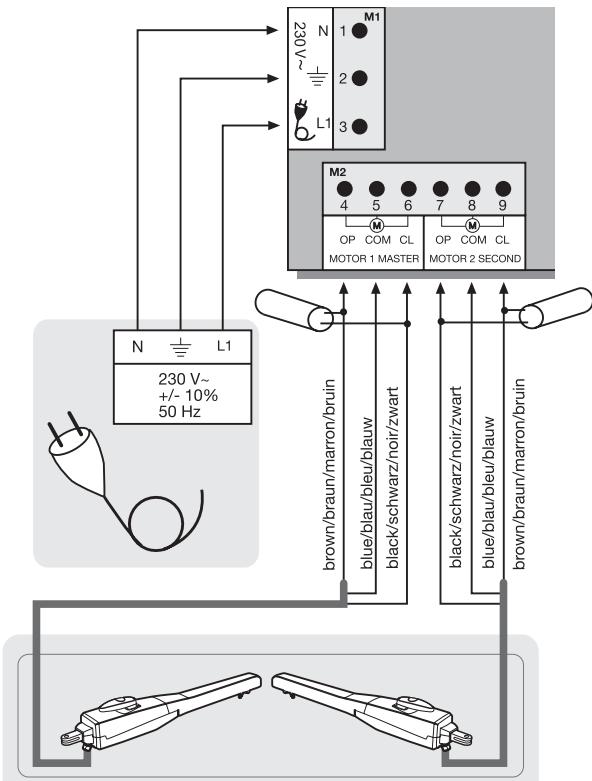

Dapprima collegare i motori nel modo seguente:

Motore 1

4 marrone & condensatore 1 5 blu 6 nero & condensatore 1

Motore 2

7 nero & condensatore 2 8 blu 9 marrone & condensatore 2

Per l'azionamento, vedere il paragrafo "Prima attivazione / Impostazioni di base".

Nota: durante il primo azionamento, i battenti del cancello devono dapprima APRIRSI. Se uno o entrambi i battenti dovessero chiudersi, invece di aprirsi, su tale motore è necessario invertire il cavo marrone col cavo nero! Staccare prima la corrente!

MONTAGGIO DELLA CENTRALINA

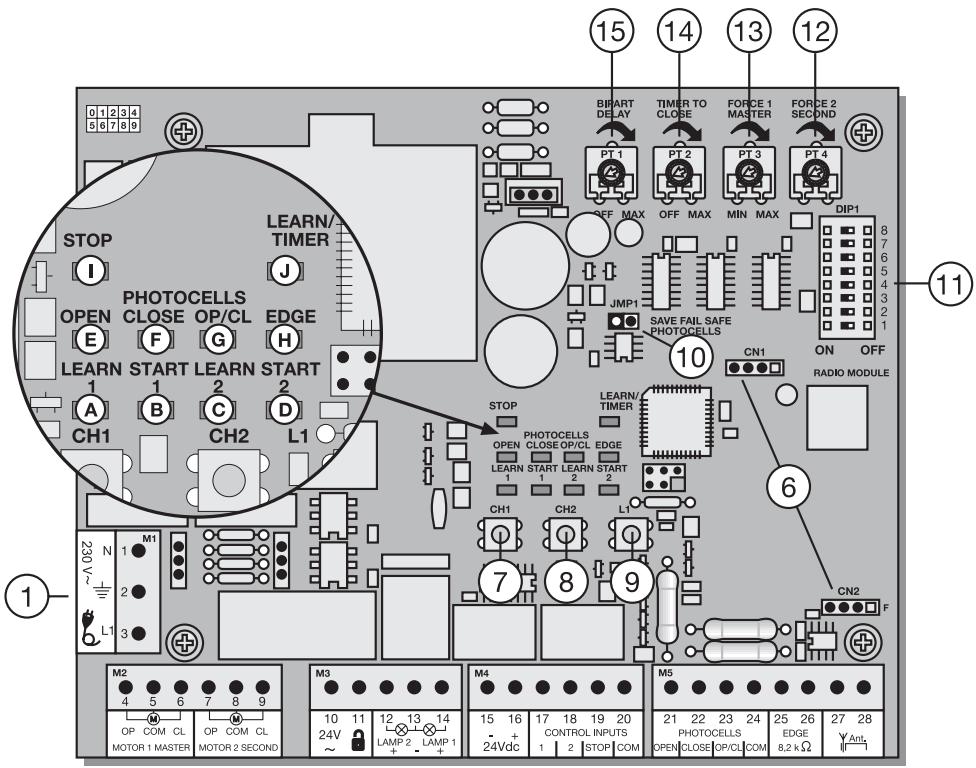

PUNTO	DESCRIZIONE	FUNZIONE
1	M1, morsetti: 1, 2, 3	Alimentazione
2	M2, morsetti: 4, 5, 6	Azionamento 1 (Master)
	Morsetti: 7, 8, 9	Azionamento 2 (Second)
3	M3, morsetti: 10, 11	Collegamento per elettroserratura 24 V
	Morsetti: 12, 13	Monitoraggi cancello/Illuminazione
	Morsetti: 13, 14	Lampeggiatore
4	M4, morsetti: 15, 16	Collegamento per accessori 24 V
	Morsetti: 17, 20	Generatore di impulsi canale 1
	Morsetti: 18, 20	Generatore di impulsi canale 2
	Morsetti: 19, 20	Tasto di arresto d'emergenza / deve essere collegato alla interrottore connesso
5	M5, morsetti: 21, 24	Fotocellula attiva APRI
	Morsetti: 22, 24	Fotocellula attiva CHIUDI
	Morsetti: 23, 24	Fotocellula attiva APRI + CHIUDI

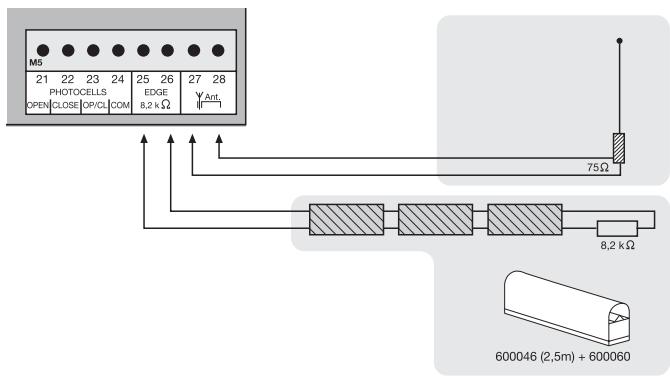

	Morsetti: 25, 26	Costa sensibile 8,2 KOhm
	Morsetti: 27, 28	Antenna

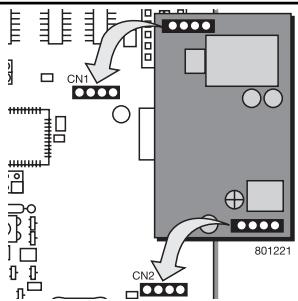

6	CN1/CN2, connettore	Boccole modulo radio
7	CH1, pulsante	Memorizzazione/Cancellazione canale radio 1
8	CH2, pulsante	Memorizzazione/Cancellazione canale radio 2
9	L1, pulsante	Autoapprendimento percorso
10	JMP1, ponticello	Programmazione fotocellule
11	DIP1	Blocco interrottore DIP
12	PT4, potenziometro	Impostazione forza motore 2
13	PT3, potenziometro	Impostazione forza motore 1
14	PT2, potenziometro	Chiusura automatica
15	PT1, potenziometro	Chiusura differita battenti

DESCRIZIONE DEI LED

I LED ROSSI devono essere spenti. Indicano errori da eliminare; fanno eccezione le fotocellule Failsafe collegate (vedere descrizione "PONTICELLO").

(Esempio: cortocircuito, fotocellule e/o costa sensibile)

PUNTO DESCRIZIONE

LED A ROSSO Memorizzazione/Cancellazione canale radio 1

LED B ROSSO Avvio impulso canale 1

LED C ROSSO Memorizzazione/Cancellazione canale radio 2

LED D ROSSO Avvio impulso canale 2

LED E ROSSO Fotocellula attiva in APERTURA

LED F ROSSO Fotocellula attiva in CHIUSURA

LED G ROSSO Fotocellula attiva in APERTURA/CHIUSURA

LED H ROSSO Costa sensibile

LED I VERDE Arresto

LED J ROSSO Programma di autoappendimento (percorso)

PROGRAMMI La centralina è dotata di 7 tipi di funzionamento (programmi). Il programma desiderato viene impostato tramite l'interruttore DIP "ON" (ACCESO) e "OFF" (SPENTO).
DIP1	ON OFF	Attribuzione a diverse modalità di funzionamento dei motori (vedere tabella separata)
DIP2	ON OFF
DIP3	ON OFF
DIP4	ON	Elettroserratura Una volta inviato un impulso, il motore spinge il cancello in direzione CHIUDI e après per un secondo il relè per il rilascio dell'elettroserratura (funzione basata sulla varietà di elettroserrature disponibili sul mercato).
	OFF	Funzione disattivata
DIP5	ON	Impostazione per fotocellule Chamberlain (770E/771E), in conformità alla norma EN60335-2-103.
	OFF	Impostazione per fotocellule con uscita a relè (100263E) o altre fotocellule con uscita a relè.
DIP6	ON	Funzione di lampeggiamento anticipato del lampeggiatore, 2 secondi prima dell'azionamento.
	OFF	Funzione di lampeggiamento anticipato disattivata
DIP7	ON	Una volta aperto completeness il cancello, il motore 1 spinge il cancello in direzione "APRI" per 1 secondo a potenza massima.
	OFF	Funzione disattivata
DIP8	ON	Una volta chiuso completeness il cancello, il motore 1 viene disattivato per 2 secondi, per garantire la chiusura dell'elettroserratura. Dopodiché, il motore spinge i battenti in direzione "CHIUDI" più per 1 secondo a potenza massima.
	OFF	Funzione disattivata

Eseguire i cambiamenti senza corrente, altrimenti non vengono accettati!

POTENZIOMETRO

PT1 (TRIMMER 1): CHIUSURA DIFFERITA DEI BATTENTI

Gestisce la chiusura differita dei battenti nel caso di battenti sovrapposti. In direzione APRI = 0 o 3 sec. In direzione CHIUDI = 0-20 sec. Il motore 1 Master viene aperto per primo e chiuso per ultimo. Per evitare che qualcuno possa restare chiuso tra i due battenti in chiusura, è necessario impostare sempre questa funzione. A sinistra: chiusura differita battenti disattivata

PT2 (TRIMMER 2): CHIUSURA AUTOMATICA (TIMER TO CLOSE)

È possibile impostare il tempo di pausa del cancello in modalità CANCELLO APERTO. Trascorsi tra 0 e 150 sec. dopo il completamento dell'apertura, il cancello si richiude. Solo possibile con le fotocellule collegate Failsafe modello 771E. A sinistra: arresto automatico disattivato

La centralina è conforme alle più recenti direttive EN. Una

delle suddette direttive prescrive che la forza di chiusura al bordo del cancello non debba superare 400 N (40 kg) nel raggio degli ultimi 500 mm prima della completa chiusura del cancello. A più di 500 mm, la forza massima misurata sul bordo del cancello deve essere di 1400 N (140 kg). Se ciò non deve essere garantito, è obbligatorio installare, sul cancello o sulla colonna di fronte, una costa sensibile di sicurezza fino ad un'altezza di 2,5 m (EN12453).

PT3 (TRIMMER 3): IMPOSTAZIONE DELLA FORZA (FORCE 1 MASTER)

Si definisce la forza con la quale deve operare il motore 1 Master. La forza necessaria dipende dal peso e dal funzionamento del cancello.

PT4 (TRIMMER 4): IMPOSTAZIONE DELLA FORZA (FORCE 2 SECOND)

Si definisce la forza con la quale deve operare il motore 2 Second. La forza necessaria dipende dal peso e dal funzionamento del cancello.

PT1

PT2

PT3

PT4

BIPART DELAY

OFF MAX

TIMER TO CLOSE

OFF MAX

FORZA 1 MASTER MIN MAX

FORZA 2 SECOND MIN MAX

Eseguire i cambiamenti senza corrente, altrimenti non vengono accettati!

Tabella separata per l'impostazione delle modalità di funzionamento
	DIP1	DIP2	DIP3	Generatore di impulsi/canale 1	Generatore di impulsi/canale 2
Modalità standard	ON	ON	OFF	Cancello chiuso:1. impulso apre, il seguentearresta, il successivo chiude,quello dopo arresta, ilprossimo apre, ecc.Impulso in fase di chiusurablocca il cancelloloImpulso in fase di aperturablocca il cancelloloImpulso in fase di pauschichiude immediatamente ilcancello	Cancello chiuso:1. impulso apre il cancello perpedoni, il seguente arresta, ilsuccessivo chiude, quello doparoaresta, ilprossimo apre, ecc.Impulso in fase di chiusurablocca il cancelloloImpulso in fase di apertura bloccail cancelloloImpulso in fase di pauschichiude immediatamente ilcancello
Modalità standard &di nessun arresto automatico (uomo presente) in fase di chiusura	ONOFF	ON	ON	Cancello chiuso:1. impulso apre, il seguentearresta, il successivo chiude,quelloblocca il cancelloloImpulso in fase di chiusurablocca il cancelloloImpulso in fase di aperturablocca il cancellolImpulso in fase di pauschichiude immediatamente ilcancello	Cancello apre:Tenerere premuto per chiusura,rilasciare per arrestoRadiosegnale disattivato,dispositivi di sicurezza disattivati
Modalità automatica con arresto	OFFOFF	ON	ON	Cancello chiuso:1. impulso apre, il seguenteblocca, il prossimo chiude,quellosuccessivo apreeCancellationaperto:1. impulso chiude, quelloseguite apreeImpulso in fase di apertura delcancello per pedoni arresta,quellosuccessivo chiude	Cancello chiuso:1. impulso apre il cancello perpedoni, il seguente blocca, quellosuccessivo chiude
Modalità residenziale	OFF	ON	OFF	Cancello chiuso:1. impulso apre, quellosuccessivo chiude, quello dopae, il seguente chiude, ecc.Impulso in fase di apertura delcancello per pedoni chiudemeimmadiamente ilcancelloImpulso in fase di chiusurautomatica apre il cancellolimmediatamenteImpulso in fase di pausa chiudeimmadiamente ilcancello	Cancello chiuso:1. impulso apre il cancello perpedoni, il seguente chiudeimmadiamente
Separazione canali	ON	ON	ON	Cancellation chiuso:1. impulso apre, quellosuccessivo arresta, quello dopae, il seguente arresta, ecc.Impulso in fase di chiusurablocca il cancellolo	Cancellation aperto:1. impulso chiude, quello doparessa, quello successivo chiude,ecc.Impulso in fase di apertura bloccail cancellolo
Modalità parcheggio	ONOFF	OFF	OFF	Cancellation chiuso:1. impulso apre completamenteentrambi i battenti, altire impulsi vengono ignorantiat.Impulso in fase di apertura delcancello per pedoni apreanche ilsecondo battenteImpulso in fase di chiusura apreebattenti immediatamente	Cancellation chiuso:1. impulso apre completamenteil cancello per pedoni, altireimpulsi vengono ignorantiatImpulso in fase di chiusura apreeibattenti immediatamente
Nessun arresto automatico (uomo presente)	OFFOFF	OFF	OFF	Cancellation chiuso:tenere premutorilrasciare per arrestoRadiosegnale disattivato,dispositivi di sicurezzadisattivati	Cancellation aperto:tenere premutorilrasciare per arrestoRadiosegnale disattivato,dispositivi di sicurezza disattivati709438

ACCESSORI

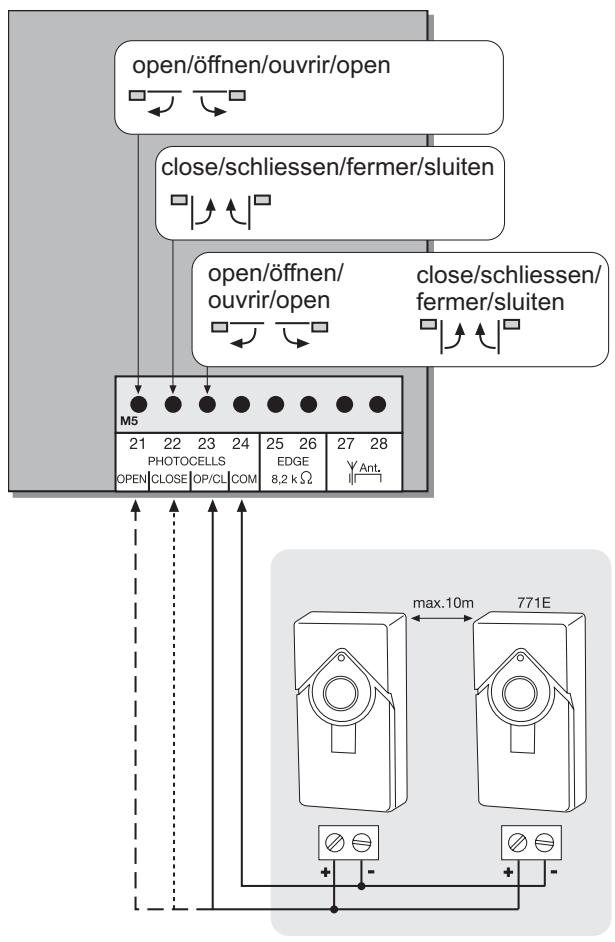

FOTOCELLULE (OPZIONALI)

Le fotocellule servono per rendere sicuro il cancello e devono essere sempre installate. La posizione di montaggio dipende dal modello del cancello. Ai sensi della EN12453, una coppia di fotocellule deve essere installata esternamente ad un'altezza di 200 mm, con modalità attiva in fase di chiusura; un'altra coppia di fotocellule deve essere installata internamente ad un'altezza di 200 mm, con modalità attiva in fase di apertura. Un terzo paio di fotocellule, con modalità attiva in fase di chiusura e apertura, può essere installato facoltativamente. Le fotocellule sono composte da un trasmettitore e da un componente di ricezione e devono essere poste l'una di fronte all'altra. L'alloggiamento per le fotocellule (plastica) può essere aperto con l'ausilio di un cacciavite. La fotocellula viene fissata al muro tramite piccole viti e tasselli. È possibile azionare due sistemi di fotocellule diversi (ved. descrizione interruttori DIP). Se si vuole ammettere la funzione "chiusura automatica", è necessario installare la fotocellula Failsafe Chamberlain. Non è possibile utilizzare una combinazione di fotocellule. Il sistema Failsafe Chamberlain (sistema a 2 cavi) è dotato, su entrambe le estremità, di un piccolo LED (luce) visibile da fuori, che mostra lo stato della fotocellula. Esistono due modelli di fotocellule Failsafe Chamberlain. La prima variante è ideale per essere montata su pareti che si fronteggiano. La seconda è ideale per essere montata nella parte interna del cancello, dato che contiene le guarnizioni per il montaggio.

Segnali luminosi sulla fotocellula Failsafe Chamberlain

LED fisso = OK

LED lampeggiante = la fotocellula blocca la centralina

LED spento = mancanza di corrente, collegamento errato o poli invertiti

Segnali luminosi sulla centralina

LED spento = OK

LED fisso = centralina bloccata

LED lampeggiante = OK, nessuna fotocellula collegata

Sezione traversalcavi: 0,5mm² o superiore.

Tensione: 12/24 Volt AC/DC.

Non utilizzare conduttori di rame rigidi. Non posare i cavi da 230 V parallelamente o nello stesso cunicolo.

PONTICELLO

Programmazione delle fotocellule Failsafe modello 771E/770E

1. Prima della messa in servizio
2. Collegando/Staccando una nuova fotocellula
3. Staccare la centralina (separare dalla rete di alimentazione)
4. Collegare il ponticello con le due Pin
5. L'interruttore DIP 5 deve essere posizionato su ON.
6. Collegare le fotocellule secondo l'illustrazione
7. Accendere la centralina e attendere brevemente.
8. Riportare la tensione del ponticello, attendere brevemente. Finito! (la quantità delle fotocellule collegate viene memorizzata)

Programmazione delle fotocellule con uscita a relè, p.es. 100263

Staccare per qualche secondo la centralina dalla rete di alimentazione. Tutti i morsetti ai quali non è collegata alcuna fotocellula devono essere collegati con ponticello tramite COM. (21-24, 22-24, 23-24). Alimentazione delle fotocellule con uscita a relè dai morsetti 15-16. L'interruttore DIP 5 deve essere posizionato su OFF. Tendere il ponticello.

Nota: ai sensi della EN12978, le fotocellule con uscita a relè non sono più ammesse per nuove installazioni, dato che non effettuano l'autodiagnosi (Failsafe).

Funzionamento delle fotocellule

PERICOLO: situazione non ammessa per un funzionamento normale. In quel caso, il cancello deve essere protetto da coste sensibili di sicurezza.

Staccare per qualche secondo la centralina dalla rete di alimentazione. I morsetti 21-22-23-24 devono essere tutti collegati con ponticello. L'interruttore DIP 5 deve trovarsi su OFF. Tendere il ponticello.

Nota: NON è ammessa la combinazione di fotocellule di modelli diversi.

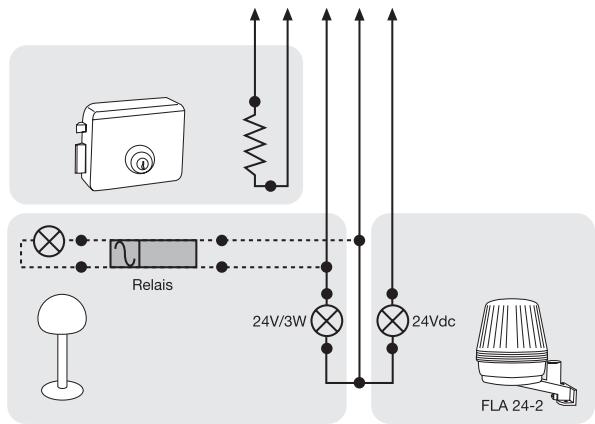

ELETTROSERRATURA (OPZIONALE) 600022 (24V)

L'elettroserratura può essere collegata alla centralina tramite i morsetti 10 e 11.

Sezione trasversale cavi: 0,5mm² o superiore.

Tensione: 24 Volt AC/DC.

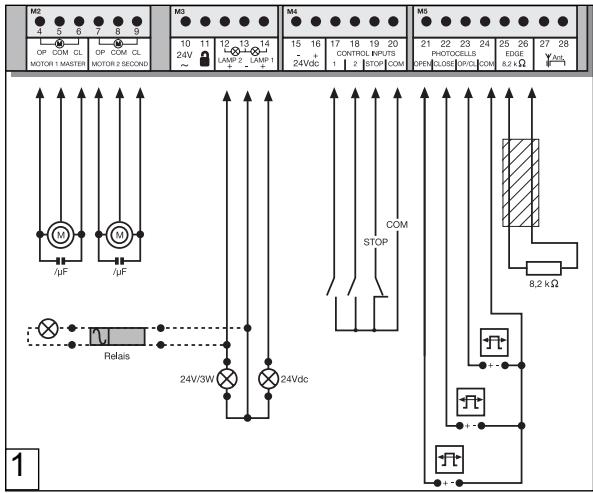

MONITORAGGIO CANCELLO / ILLUMINAZIONE (OPZIONALE)

Per controllare lo stato del cancello, è possibile collegare una lampadina da 24V/3W. In alternativa, preinserendo un relè (accessorio), è possibile azionare anche un'illuminazione da cortile.

Sezione trasversale cavi: 0,5mm² o superiore.

Tensione: 24 V

LAMPEGGIATORE (OPZIONALE) FLA24-2

È possibile collegare un lampeggiatore alla centralina. Ha il compito di avvisare che il cancello è in movimento. Il lampeggiatore deve essere collocato in alto e in posizione visibile. La centralina emette un segnale costante, che viene trasformato in una luce intermittente.

Sezione trasversale cavi: 0,5mm² o superiore.

Tensione: 24 V DC

230 V

Non utilizzare conduttori di rame rigidi. Non posare i cavi parallelamente o nello stesso cunicolo.

PULSANTI / SELETTORE A CHIAVE (OPZIONALE)

La centralina / Il motore possono essere attivati tramite diversi input. Ciò può avvenire a mezzo trasmettitore manuale o selettore a chiave (Morsetti 17+20).

Trasmettitore manuale = vedere programmazione della trasmissione manuale,

Input pulsante 1 = input centralina 1; funzionamento normale. Input pulsante 2 = input centralina 2; attivo per determinate impostazioni (ved. descrizione Interruttori DIP).

ARRESTO D'EMERGENZA (OPZIONALE) 600084

Collegando un interruttore, è possibile arrestare o bloccare il dispositivo. Il movimento dei battenti viene immediatamente arrestato. Se non si installa alcun interruttore, i morsetti 19 e 20 devono essere collegati con ponticello.

COLLEGAMENTO LETTORE DI PROSSIMITÀ (OPZIONALE)

È possibile collegare un lettore di prossimità (203292 1 canale, 203308 2 canali) alla centralina. Con una valutazione a 2 canali è possibile analizzare congiuntamente o separatamente 2 lettori.

Nota: la descrizione si riferisce esclusivamente alla valutazione singola di ciascun lettore. Utilizzando una valutazione a 2 canali, è possibile posare due lettori uno di fronte all'altro, per riconoscere il senso di marcia dei veicoli. In quel caso, vengono fornite altre possibilità di combinazione del collegamento.

Per l'apertura in entrata o in uscita

Collegamento ai morsetti 17 + 20. Interruttore DIP in modalità 'parcheggio'. Chiusura automatica attivata (consigliata).

Per garantire sicurezza nell'angolo di rotazione del cancello Collegamento ai morsetti 19 + 20 (arresto). Uscita relè della valutazione in caso di utilizzo di fotocellule Failsafe NO (contatto di chiusura). In caso di utilizzo di fotocellule a relè come NC (contatto di apertura). La funzione 'chiusura automatica' è sconsigliata.

Attenzione: ai sensi delle norme EN, questa soluzione non è ammessa come dispositivo di sicurezza unico!

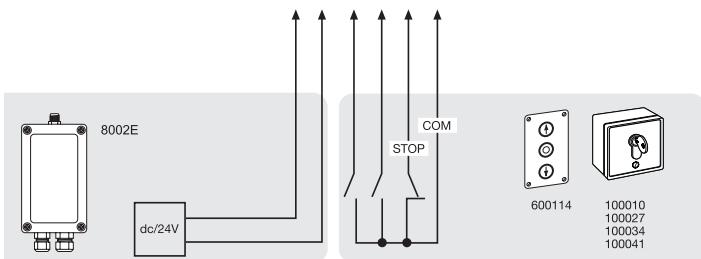

24 VDC - USCITA

Per fotocellule a relè o altri dispositivi (p.es. ricevitori) max. 500 mA

Non utilizzare conduttori di rame rigidi. Non posare i cavi

da 230 V parallelamente o nello stesso cunicolo.

COSTA SENSIBILE DI SICUREZZA (OPZIONALE)

Alla centralina è possibile collegare una costa sensibile di sicurezza che funzioni in base al principio degli 8,2 KOhm, vale a dire che all'estremità della costa è fissata una resistenza da 8,2 KOhm. In quel modo, viene garantito il controllo costante del circuito elettrico. La centralina viene fornita con una resistenza integrata di 8,2 KOhm. Alla centralina vengono collegate in serie diverse coste di sicurezza.

Sezione trasversale cavi: 0,5 mm² o superiore.

ANTENNA (OPZIONALE) ANT4X-1LM

La centralina prevede un'antenna filare di serie.

È possibile collegare un'antenna esterna (accessorio) ai morsetti 27

e 28. In questo modo è possibile ottenere una copertura maggiore

(radio). Montare l'antenna il più in alto possibile.

Non utilizzare conduttori di rame rigidi. Non posare i cavi

da 230 V parallelamente o nello stesso cunicolo.

MODULO RADIO (OPZIONALE)

Per azionare la centralina via radio, è necessario prima installare un modulo radio negli alloggiamenti CN1/CN2. Sono disponibili i seguenti moduli: 801221 (433,92 MHz), 801429 (27,145 MHz), 207542 (315,15 MHz Cina)

MEMORIZZAZIONE / CANCELLAZIONE DELLA TRASMISSIONE MANUALE

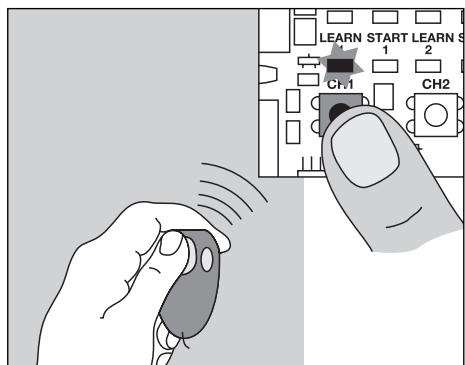

Premere il tasto CH1. Il LED "Learn 1" diventa acceso. Tenere premuto per ca. 5 secondi un pulsante del trasmettitore manuale. Il LED "Learn 1" inizia a lampeggiare. Fine. Procedere allo stesso modo per CH2. Premere ora un tasto del trasmettitore a piacere. In questo modo è possibile memorizzare fino a 128 canali manuali.

Per cancellare i canali memorizzati, premere il pulsante CH1 finché il LED non si spegne. Procedere allo stesso modo per CH2.

PRIMA ATTIVAZIONE IMPOSTAZIONI DI BASE

Seguire la procedura punto per punto. In caso di dubbio, ricominciare da capo. Per queste impostazioni è necessario avere sufficiente tempo a disposizione.

1. Sono stati effettuati tutti i collegamenti necessari per il funzionamento? Motori, fotocellule, costa sensibile di sicurezza, pulsante d'arresto.
2. Assicurarsi che non vi sia nessuno nei pressi del cancello.
3. Verificare che i LED (segnali luminosi) siano impostati su OK e controllare che non blocchino una funzione. I LED rossi (segnali luminosi) non devono essere sempre accesi. Il LED verde deve essere illuminato.
4. Impostazione degli interruttori DIP. Modalità standard: 1="ON", 2="ON", 3="OFF". È possibile apportare modifiche successive in qualsiasi momento.
5. È stata installata un'elettroserratura? Se sì, impostare l'interruttore DIP 4 su "ON".
6. Impostazione della forza. Impostare i potenziometri "FORZA 1" e "FORZA 2" al 30% come massimo. In caso di cancelli molto leggeri, abbassare la percentuale. Si consiglia di provare prima di correggere! Aumentare la potenza molto per volta.
7. Se sono stati collegati due motori, è necessario impostare la chiusura differita dei battenti. Girare il potenziometro sul 50% circa. Eventuali modifiche successive possono essere apportate in qualsiasi momento.
8. Staccare la centralina (separata dalla rete di alimentazione). 8.1 Collegare il ponticello con le due pin. 8.2 L'interruttore DIP 5 deve essere posizionato su ON. 8.3 Collegare le fotocellule secondo l'illustrazione. 8.4 Accendere la centralina e attendere brevemente. 8.5 Riportare la tensione del ponticello, attendere brevemente. La LED delle fotocellule collegate manca. Le LED delle fotocellule non collegate lampeggiano. Finito!

Programmazione del tempo per il percorso standard (senza arresto soft, andamento lento).

Nota: se si utilizza solo un motore (funzionamento ad un battente), i passaggi per la programmazione del battente 2 sono diversi. Modalità standard: vedere testo.

Modalità avanzata: saltare i punti 5, 6, 7, 8 premendo il pulsante L1.

Il pulsante L1 deve essere premuto 2 volte.

1. I battenti devono essere chiusi.
2. Premere brevemente il pulsante L1 (1 secondo) per aprire entrambi i battenti.

Nota: se uno dei battenti dovesse chiudersi invece di aprirsi, staccare la corrente (nuovo avvio), poi ricominciare con la programmazione.

1. Premere nuovamente il tasto L1 quando entrambi i battenti hanno raggiunto la posizione finale (lasciare in funzione per 2 secondi). Solo il battente 2 viene avviato e chiuso. Una volta chiuso il battente 2, il battente 1 si avvia automaticamente e si chiude.

Nota: se si utilizza solo un battente, attendere (ca. 15 secondi) senza premere alcun pulsante; il battente 1 viene azionato automaticamente.

Proseguire con l'installazione.

Programmazione del percorso 'avanzato' (individuale)

Nell'ambito di questo programma, il pulsante L1 deve essere premuto in tutto 9 volte. Ad ogni attivazione del tasto, viene memorizzata una posizione (un tempo). In questo modo è possibile memorizzare l'arresto soft (andamento lento), per adeguare il cancello alle proprie esigenze.

Sono ammesse fasi di arresto soft molto lunghe o casi assenti. Battente 1 = "Master" Battente 2 = "Second"

1. I battenti devono essere chiusi.

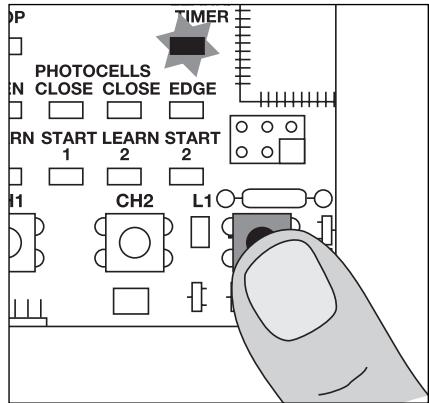

2. Premere L1 per più di 5 secondi, fino a quando viene azionato il battente 1 (apertura). Rilasciare il pulsante!
3. Premere nuovamente L1. A partire da questa posizione, viene avviato l'arresto soft in fase di APERTURA per il battente 1.
4. Premere nuovamente L1. Viene raggiunta la posizione finale (+2 secondi). Il battente 2 viene azionato automaticamente.
5. Premere nuovamente L1. A partire da questa posizione, viene avviato l'arresto soft in fase di APERTURA per il battente 2.
6. Premere nuovamente L1. Viene raggiunta la posizione finale in fase di APERTURA (+2 secondi). Il battente 2 viene riavviato automaticamente e si chiude.
7. Premere nuovamente L1. A partire da questa posizione, viene avviato l'arresto soft in fase di CHIUSURA per il battente 2.
8. Premere nuovamente L1. Viene raggiunta la posizione finale in fase di CHIUSURA (+2 secondi). Il battente 1 viene azionato automaticamente.
9. Premere nuovamente L1. A partire da questa posizione, viene avviato l'arresto soft in fase di CHIUSURA per il battente 1.
10. Premere nuovamente L1. Viene raggiunta la posizione finale in fase di CHIUSURA (+2 secondi).

Fine.

Completamento dell'installazione/della programmazione

Se il percorso è stato programmato, i canali manuali devono essere memorizzati (procedura non necessaria nel caso di kit) oppure cancellati.

1. Attivare il cancello a mezzo trasmissione manuale o pulsante collegato ed osservarne il funzionamento. Richiudere il cancello SENZA aver eseguito impostazioni.
2. Se il cancello non si chiude completamente da solo, cambiare l'impostazione dei potenziometri in base al tentativo fatto (p.es. aumentare il tempo di percorrenza, correggere la forza, configurare la chiusura differita battenti). Attenzione: il battente deve continuare a funzionare almeno per un secondo una volta fermo, affinché raggiunga la fase di arresto anche in caso di resistenza del vento (più lento). Ciò non può essere compensato con una maggiore forza. Ripetere la programmazione del tempo di percorrenza.
3. Avviare un secondo tentativo e procedere come prima. Chiudere il cancello prima di eseguire altre impostazioni.
4. Una volta terminate tutte le impostazioni, verificare il funzionamento delle fotocellule, dei pulsanti, del lampeggiatore, del trasmettitore manuale, degli accessori, ecc. Se si desidera che il cancello si chiuda automaticamente, impostare il potenziometro per la pausa in fase di APERTURA del cancello ("timer chiusura").
5. Mostrare a tutte le persone che hanno a che fare col cancello il suo funzionamento, il funzionamento dei dispositivi di sicurezza e l'attivazione manuale.

Qual è la durata in servizio prevista di un attuatore?		Un attuatore correttamente installato più funzionare perfettamente per iltre 10 anni nell'uso in ambito privato. Tanto il cancello che l'attuator devono essere controllati regolamente e la loro manutenzione devesse effettuatinge nel rispetto delle relative scadenze.
Quanto tempo richiede l'installazione di un attuatore?		A seconda delle propria proprieta tecnico-manuali, il montaggio dei componenti meccanici dovrebbe richiedere delle 3 alle 8 ore circa. Il cancello devesse essere predisporto in modo da consentire l'installazione dell'attuator. Per l'allacciamento elettrico ci vogliione da 1 a 2 ore circa. Ogni utilizzatore devese essere struito sull'uso per almeno 30 minuti, durante i quali devono essere mostrate le diverse funzioni e spiegati gli aspetti di sicurezza e i dispositivi di protezione, nonché la procedura da seguire in caso di mancanza di corrente.
Che casa sucede se manca la corrente?		Tutti gli attuatori Chamberlain sono dotati di unsystema di sblocco che consente di azionare manually il cancello in caso di mancanza di corrente.
È possibile après soltanto un'anta? (funzione pedonale)		Si, è possible. Questa funzione può essere attuata mediante telecommando (a tale scopo è necessario disporre almeno di un telecommando a 2 canali) oppure mediating interrotture (v. impostazione delle modalità operative "Standard").
L'attuator non funziona / non risponde azionando l'interruttore.		1. Il collegamento dell'interruttore è allentato.2. Il collegamento dell'interruttore di STOP è allentato, il LED di STOP è spento.3. Un ostacolo blocca la fotocellula nella direzione di movimento.4. La costa sensibile è danneggiata o ha incontrato un ostacolo.5. L'attuator è ancora sbloccato.	1. Controllare i collegamenti dell'interruttore e COM.2. Controllare i collegamenti dell'interruttore di STOP (STOP e COM).3. Rimuovere l'ostacolo.4. Rimuovere l'ostacolo e controllare collegamenti e fili.5. Bloccare l'attuator.
Subito dopo che il cancello si èesso in movimento, si ferma e torna indietro.		Ostacolo nell'area del cancello.	Verificare l'eventuale presenza di ostacoli nell'area del cancello.
L'attuator non après completeness il cancello.		1. La misure A+B dei pilastri sono corrette?2. Il tempo di movimento della centralina è programmato correttamente?3. La forza è impostata correttamente?	1. Controllare le misure A+B.2. Effettare eventuale una nuova programmazione aggungendo 3 secondi circa.3. Correggere la forza (in caso di vento l'attuator si muove un po' più lentamente).
L'attuator ronza un po', ma non ha forza.		1. Il condensatore non è collegato correttamente con il cavo marrone e nero.2. La forza non è stata impostata.3. L'attuator è sbloccato.	1. Controllare il cabaggio del condensatore.2. Ruitare il potenziometro per la forza in senso orario.3. Bloccare l'attuator.
La centralina non reagisce se si modificano gli interrupturi DIP.			Toglieri l'alimentazione elettrica alla centralina, quando modificare gli interrupturi DIP.
L'attuator si muove soltanto se si tene premuto il telecomando.		1. Centralina in modalità "uomo presente".2. Un dispositivo di sicurezza non funziona correttamente (fotocellula, costa sensible).	1. Toglieri l'alimentazione elettrica alla centralina, quando modificare gli interrupturi DIP.2. Osservare i LED, trovare l'errore ed eliminarlo.
La "Chiusura automatica" non funziona.			1. Funzione soltanto se è stata installata la fotocellula a 2 cavi 770E(ML) o 771E(ML).2. Quindi ruotare il potenziometro per la "Chiusura automatica" in senso orario.
L'attuator non risponde in alcun modo sebbene la centralina si colleague (i LED sono accesi).		1. Il telecomando non è programmatico.2. I LED segnalano erre.3. La fotocellula non è collegata correttamente.4. Manca ponticello tra STOP e COM.5. Il morsetto per i motori non è stato inserto correttamente.	1. Programmare il telecomando.2. Traverser l'erreso ed eliminarlo (v. descrizione dei LEDs).3. Controllare collegamento/programmazione della fotocellula.4. Eseguire un simplice ponticello tra i morsetti.5. Controllare mersetto e collegamenti.
L'attuator non risponde in alcun modo, nessun LED è accesso.		Eventuale assenza di corrente.	1. Controllare conduttori e condutore neutro.2. Controllare il fusibile domestico.
L'attatuatore si ferma improvvisamente e riprende a funzionare solo dopo una pausa prolongata.		Se il cancelloiene azionato in continuazione, il motore raggiunge la temperatura di arresto. Si tratta di un dispositorio di protezione in quanto l'attutatore non è adatto per il servizio continuo.	Lasciare raffreddare il motore per un tempo sufficiente (almeno 15 minuti).
L'attatuatore èosi potente da curvare il cancello/il pilastro.		1. La misura A+B è corretta?2. La forza è troppo alta?3. Il cancelllo devese essere rinforzato?	1. Controllare la misura A+B.2. Ruditare il potenziometro per la forza in senso antiorario.3. Fissare eventualmente l'attutatore ad una piatra di rinforzio mediante viti (pilastro).Applicare eventualmente una piatra di rinforzio sul punto di trazione e pressione (anta del cancello).Utilizzare viti e tasselli adeguati.
Si possono utilizzato misure A+B diverse sui due lati?		In generale è possible, ma le ante si muovono allora ad una diversa velocità. Se le misure A+B vengono modificate di molto rispetto allo standard, il movimento del cancello non risulta ottimale e la ferratura è sopposta a maggiori sollecitationi (durata in servizio dell'impianto sensibilmente più ridotta).
Il cancello devese seguire una pendenza.		Non consigliato! Cambiare il cancello!Il cancello più muoversi in modo incontraltato (pericoloso) quando l'attutatore è sbloccato. Nella direzione di pendenza è necessaria una forza maggiore e quindi nella direzione opposta l'attutatore ha una forza eccessiva.
L'impostazione della forza è stata modificata ma non si riscontra alcuna differenza.		Toglire l'alimentazione elettrica alla centralina per alcuni secondi per attivare l'autodiagnosi della schedra.
La portata del telecommando è troppo limitata.		È consigliabile installare un'antenna esterna in quanto la centralina con l'antenna piccola nella maggior parte dei casi si trovare dietro il pilastro o vicino a terra. La posizione ottimale dell'antenna è sempre più in alto possible. Chamberlain offre come accessorio un'antenna conforme con kit di montaggio (codice articolo: ANT4X-1EML).
Il pilastro del cancello èosi spesso che non è possibile atteneri alle misure A+B.		Incavare il pilastro o spostare il cancello.
Il radioricevitore universale non funziona		Rispettare la polarità (morsetti 15/16)	Invertire i significoli "+" e "-"
Il dispositivo non si chiude automaticamente, ma si保税e automaticamente.		I cavi motore sono invertiti	Invertire i cavi motore (marrone, zero)
La centralina non funziona con la trasmissione manuale		1.Trasmissione manuale non programmata2.Unga fotocellula blocca l'alimentazione	1.Programmare trasmissione manuale2.Controllare fotocellula
Il cancello può essere soltantamente aberto		1.La fotocellula blocca l'alimentazione2.L'impostazione degli interruttori DIP non è quella prevista.	1.Controllare il funzionamento e il collegamento.2.Controllare interruttori DIP
La centralina non funziona		Nessun percorso memorizzato	Memorizzare percorso.Ved. "Prima attivazione".
I battenti non si aprono completamente.		1.Forza troppo Bassa in presenza di elevato carico del vento(cancelli a superficie totale)2.Cancello duro/pesante	1.Reimpostare la forza (aumentare)2.Migliorare la scorrevolzezza3.Programmare la centralina
