MANUALE UTENTE MD 90161 MEDION

Sommario Norme di sicurezza 3

Riciclaggio e smaltimento 6 Sicurezza Dati 6 Introduzione 7

Affidabilità 3 Compatibilità elettromagnetica / Conformità con le norme 5 Pulizia 6

Creare il collegamento dei cavi 9 Installazione dell’unità disco rigido10 Prima di installare il vostro disco rigido10 Programmi per la partizione 10 Partizione del disco10 Formattazione del disco 11 Scelta tra i file system NTFS, FAT e FAT32 11 Rimozione dell’unità disco rigido dal sistema14 Servizio clienti 15 Rimedio in caso di Malfunzionamento 15 Rimedio di errori15 Avete bisogno di altra assistenza?16 Riproduzione del presente manuale 16

Requisiti di sistema 8

Informazioni sulle istruzioni 7 Il servizio 7 La qualità 7 Fornitura 8

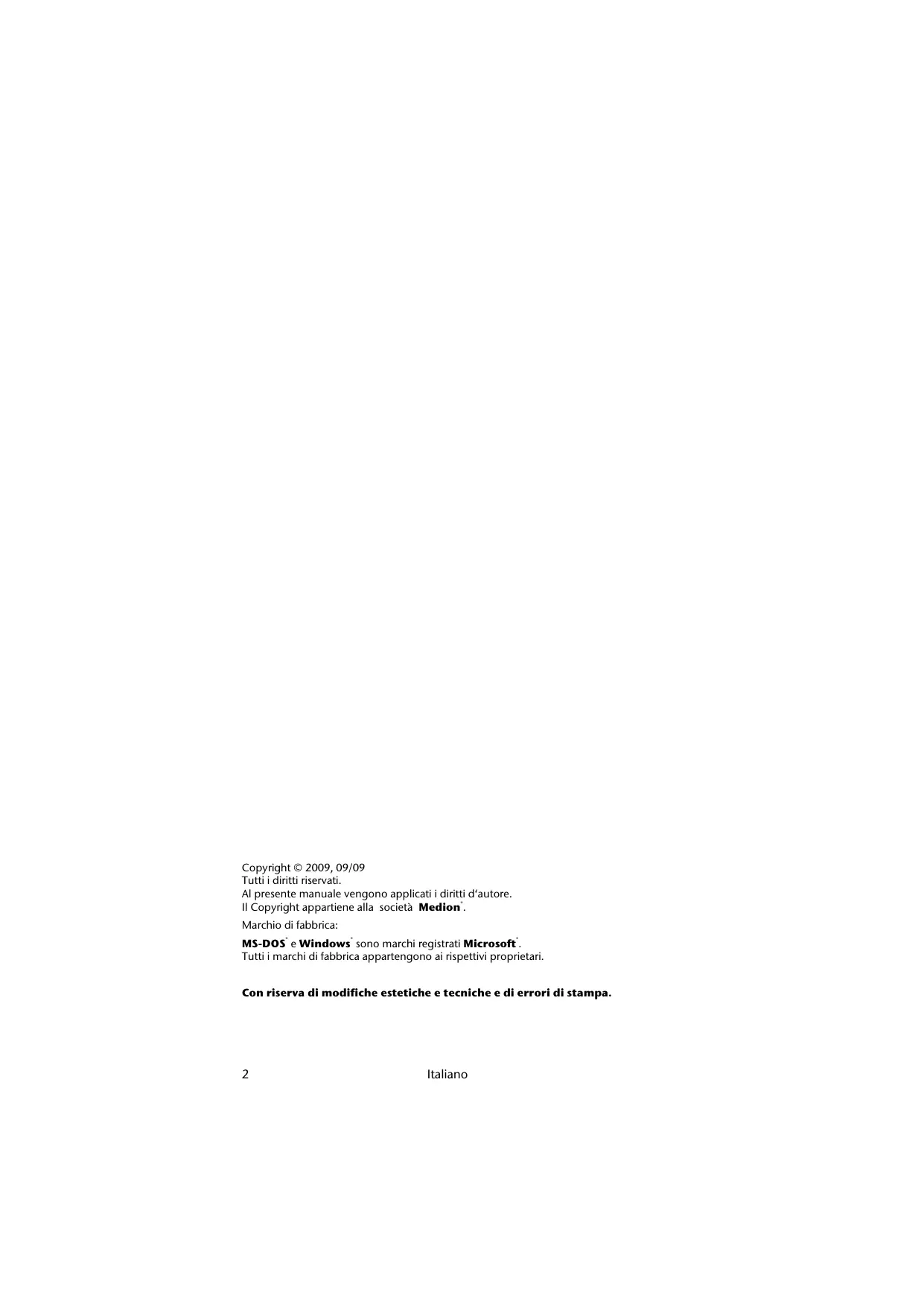

Copyright © 2009, 09/09 Tutti i diritti riservati. Al presente manuale vengono applicati i diritti d‘autore. Il Copyright appartiene alla società Medion®. Marchio di fabbrica: MS-DOS® e Windows® sono marchi registrati Microsoft®. Tutti i marchi di fabbrica appartengono ai rispettivi proprietari. Con riserva di modifiche estetiche e tecniche e di errori di stampa.

Norme di sicurezza Vogliate leggere attentamente questo capitolo e seguire tutte le indicazioni. Sarà così garantito un funzionamento perfetto ed una lunga durata del disco fisso.

La sostituzione del disco rigido deve essere effettuata unicamente da persone esperte nel modificare o inserire gli accessori di un PC.

Se non doveste disporre delle competenze necessarie, affidate il compito ad un tecnico competente.

Le unità di disco rigido sono particolarmente fragili. Non fate cadere l’unità, evitate urti o scosse, poiché queste potrebbero danneggiare in modo irreversibile il disco rigido su cui si trovano i dati. Ricordatevi di questo soprattutto durante il trasporto dell’unità. Non concediamo alcuna garanzia per danni di questo tipo

Il disco fisso consuma molta energia riscaldandosi durante il funzionamento. Rimuovere il disco fisso dal supporto dati se non si sta utilizzando il drive.

Seguite le istruzioni per l’uso del vostro PC.

Non inserite nessun oggetto all’interno dell’unità di disco rigido attraverso le fessure e aperture. Questo potrebbe provocare un cortocircuito o persino un incendio.

Non aprite mai la custodia dell’unità di disco rigido. Questo sospenderebbe la validità della garanzia e comporterebbe inevitabilmente la distruzione del disco rigido.

Non lasciate giocare i bambini con apparecchi elettronici se non in presenza di adulti. I bambini non sono sempre in grado di valutare i pericoli in modo corretto.

Questo tipo di unità di disco rigido non è stato concepito per un impiego in un’azienda dell’industria pesante.

Dopo il trasporto aspettate che l’unità abbia raggiunto la temperatura ambiente prima di metterla in funzione. In presenza di notevoli variazioni di temperatura e umidità, attraverso il processo di condensa, può formarsi umidità, che potrebbe provocare un corto circuito elettrico.

Tenere queste istruzioni a portata di mano, e conservarle con cura, per cederle in caso di vendita.

Tenete umidità, polvere e fonti di calore lontani dalla vostra unità di disco rigido e da tutti gli apparecchi collegati, ed impedite l’esposizione diretta ai raggi solari, per evitare disturbi di funzionamento.

Appoggiate e attivate tutti i componenti su una superficie stabile, piana e priva di vibrazioni, per evitare cadute.

Posizionare i cavi in modo che non possano essere calpestati e che nessuno possa inciamparvi.

Non appoggiare oggetti sui cavi al fine di non danneggiarli.

Fessure e aperture dell’unità di disco rigido servono per la ventilazione. Non coprite queste aperture, poiché questo poterebbe provocare un surriscaldamento.

Si consiglia inoltre, per garantire una maggiore sicurezza, l’utilizzo di una schermatura per la sovratensione, per proteggere i vostri apparecchi da danni causati da picchi di tensione o fulminazione diretta provenienti dalla rete pubblica.

Le tensioni e le interfacce applicate alle apparecchiature rispettano le normative in materia di protezione di bassa tensione EN60950. Collegamenti ad altre apparecchiature devono avvenire esclusivamente con interfacce dello stesso tipo con schermature per le basse tensioni, secondo quanto previsto dalle norme europee 60950.

Per problemi tecnici con la vostra unità di disco rigido, rivolgetevi al nostro servizio clienti. In caso sia necessaria una riparazione, si prega di rivolgersi solo ai nostri service partner autorizzati.

Durante le prime ore dalla messa in servizio, gli apparecchi nuovi possono rilasciare un inevitabile e inconfondibile odore del tutto innocuo che si riduce progressivamente con il passare del tempo. Per contrastare la formazione di tale odore, si raccomanda di aerare periodicamente il locale. Nello sviluppo del presente prodotto, abbiamo prestato la massima cura nel rispettare con ampio margine i valori limite vigenti.

120 x 200 cm 27 July 2009

Compatibilità elettromagnetica / Conformità con le norme

Apparecchiature informatiche - Caratteristiche di immunità - Limiti e metodi di misura

Compatibilità elettromagnetica (EMC) - Parte 3: Limiti - Sezione 2: Limiti per le emissioni di corrente armonica (apparecchiature con corrente di ingresso • 16 A per fase)

Compatibilità elettromagnetica (EMC) - Parte 3: Limiti - Sezione 3: Limitazione delle fluttuazioni di tensione e del flicker in sistemi di alimentazione in bassa tensione per apparecchiature con corrente nominale • 16 A e non soggette ad allacciamento su condizione

Apparecchiature informatiche - sicurezza

Nel collegare l’unità di disco rigido si devono rispettare le direttive sulla compatibilità elettromagnetica.

Mantenete almeno un metro di distanza da fonti che generano interferenza magnetica o di alta frequenza (televisori, diffusori acustici, telefoni cellulari ecc.), per evitare la perdita di dati o disturbi nel funzionamento.

Apparecchiature informatiche - Caratteristiche di radiodisturbo - Limiti e metodi di misura

Questa apparecchiatura è conforme alle seguenti norme e direttive:

Pulizia Attenzione! Questo apparecchio non contiene componenti che necessitano di pulizia o manutenzione. •

State attenti, che l’unità di disco rigido non si sporchi. Non utilizzate solventi, né detergenti corrosivi o gassosi.

Di norma non è necessario pulire l’apparecchio. Prima di pulire scollegate tutti i cavi.

Riciclaggio e smaltimento Apparecchio Al termine della durata non gettare in alcun caso l’apparecchio tra i rifiuti domestici. Chiedere informazioni sulle possibilità di smaltimento in conformità con le normative ambientali. Imballaggio Il dispositivo per essere protetto da danni causati dal trasporto è imballato. I materiali degli imballaggi possono essere smaltiti in modo ecologico e riciclati senza problemi.

Sicurezza Dati Dopo ogni aggiornamento dei dati e prima dell’installazione di un nuovo disco fisso, eseguire delle copie su supporto dati esterni, (floppy-disk, nastri). Sono esclusi risarcimenti per danni derivanti da perdita di dati.

Introduzione Informazioni sulle istruzioni Abbiamo suddiviso queste istruzioni, in modo che attraverso l’indice si possano trovare le informazioni desiderate, suddivise per tema.

Lo scopo di queste istruzioni è quello di rendere il più comprensibile possibile l’utilizzo del disco fisso.

Il servizio Attraverso un servizio di assistenza individuale Vi offriamo supporto per il lavoro quotidiano. Français

Contattateci, saremo lieti di poterVi aiutare. In questo manuale troverete un capitolo a parte sull’assistenza clienti, il capitolo inizia a pagina 14. Vi ringraziamo della fiducia che ci avete dimostrato e siamo lieti di annoverarVi fra i nostri nuovi clienti.

Nella scelta dei componenti abbiamo privilegiato la grande funzionalità, un uso semplice, la sicurezza e l’affidabilità. Attraverso un concetto hardware e software bilanciato, Vi possiamo offrire un disco fisso futuristico, che Vi darà grande gioia nel lavoro e nel tempo libero.

Fornitura Vogliate verificare la completezza della fornitura e se la fornitura non dovesse essere completa, vogliate darcene comunicazione entro 14 giorni dalla data di acquisto. Con il disco fisso Vi è stato fornito: •

Manuale per l’utente, libretto di garanzia

Requisiti di sistema

Avviamento Creare il collegamento dei cavi Potete collegare l’unità anche ai computer che supportano USB 1.1. In questo caso la velocità di trasmissione diminuisce notevolmente.

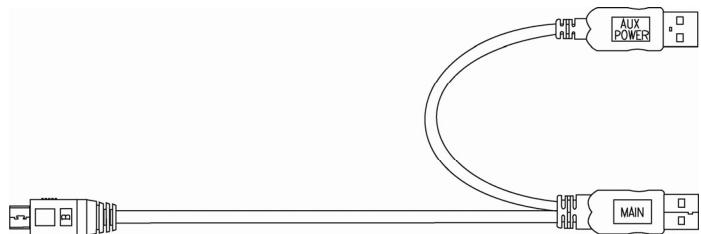

2. Collegare al spina Mini-USB del cavo Y alla presa del disco fisso esterno.

3. Collegare l’altra estremità del cavo Y con la dicitura “MAIN” al computer. Qualora non fosse garantita l’alimentazione elettrica attraverso questa spina, utilizzare anche la spina USB con la dicitura “AUX POWER” è collegata quindi ad un’ulteriore presa USB. 4. Appena il disco rigido è stato attivato l’indicatore LED s’illumina (blu). 5. L’unità di disco rigido verrà rilevata e integrata automaticamente.

1. Avviate il vostro computer e aspettate fino a che Windows® abbia terminato il caricamento.

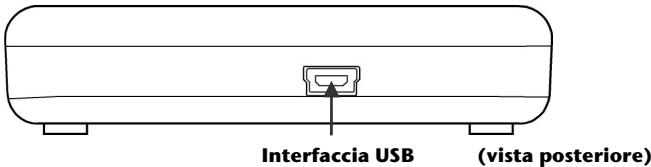

Interfaccia USB English

Collegate il disco rigido esterno attraverso un’interfaccia USB.

Installazione dell’unità disco rigido Avviso Il vostro disco fisso viene fornito con una configurazione predefinita (1 partizione in formato FAT32). Una nuova formattazione o partizione non è necessaria. Attenzione! La partizione o la formattazione di un’unità cancella alcuni dati lì presenti. Non rispondiamo in alcun modo per la perdita di dati.

Prima di installare il vostro disco rigido... Vogliamo ricordarvi nuovamente che nell’installare un nuovo disco rigido, vengono utilizzati programmi, che se utilizzati nel modo scorretto possono cancellare in modo irreversibile i vostri dati. Avviso Salvate tutti i vostri dati e accertatevi che il ripristino delle stesse funzioni.

Programmi per la partizione Per installare l’unità disco rigido con Windows® XP/Vista utilizzate il programma d’aiuto di gestione del supporto dati. Trovate il programma nella gestione computer. Per poter installare un’unità disco rigido con questi sistemi operativi dovete disporre dei diritti dell’amministratore.

Partizione del disco La partizione dei driver effettua una suddivisione della memoria in diversi settori, cui si può accedere come a driver logicamente suddivisi (partizioni logiche con lettere C:, D:, E: ecc.). Leggete nei documenti del rispettivo sistema operativo, come si effettua una partizione dell’unità disco rigido.

Formattazione del disco Per scomporre i dati sul disco fisso, è necessario formattare le partizioni. Attenzione!

Siate certi di quali lettere di driver state digitando, per non formattare un driver che contiene già dei dati. Le singole partizioni possono essere effettuate tramite Explorer (cliccate con il tasto destro del mouse sul driver e selezionate Formattare). Nel paragrafo successivo sono raccolte le opzioni che avete a disposizione nel processo di formattazione.

Scelta tra i file system NTFS, FAT e FAT32 Per le partizioni del disco di un computer che esegue Windows XP sono disponibili tre diversi file system, ovvero NTFS, FAT e FAT32. Le informazioni riportate di seguito consentono di mettere a confronto tali file system.

Convertire le partizioni in NTFS è semplice. A differenza della formattazione di una partizione, questo tipo di conversione mantiene i file intatti. Se non è necessario mantenere intatti i file e la partizione è di tipo FAT o FAT32, è consigliabile formattarla con NTFS anziché convertirla da FAT o FAT32. La formattazione di una partizione cancella tutti i dati presenti e consente pertanto di ottenere un'unità pulita. È consigliabile utilizzare NTFS come file system sia se la partizione viene formattata con NTFS sia se viene convertita con il comando convert. Per amministrare il controllo dell'accesso ai file e alle cartelle e supportare account limitati, è necessario utilizzare NTFS. Con FAT32 gli utenti possono accedere a tutti i file presenti nel disco rigido, indipendentemente dal tipo di account (amministratore, limitato o standard). NTFS rappresenta il file system ottimale in presenza di dischi di grandi dimensioni. In questo caso il sistema FAT32 rappresenta l'alternativa Avviamento

Alcune importanti funzionalità, come Active Directory e la protezione basata su dominio, sono disponibili solo scegliendo il file system NTFS.

NTFS offre maggiori potenzialità rispetto ai sistemi FAT o FAT32 e include le funzionalità necessarie per la gestione di Active Directory, nonché di altre importanti funzionalità di protezione.

migliore. Potrebbe essere opportuno scegliere FAT o FAT32 come file system in una sola situazione, ovvero quando è disponibile un computer che esegue Windows XP e talvolta una versione precedente di Windows. In questo caso, la partizione primaria, o di avvio, nel disco rigido dovrà essere formattata come FAT o FAT32. Nella maggior parte delle precedenti versioni di Windows non è possibile accedere a una partizione formattata con l'ultima versione di NTFS. Windows 2000 e Windows NT 4.0 con Service Pack 4 o versione successiva rappresentano due eccezioni. Windows NT 4.0 con Service Pack 4 o versione successiva consente di accedere alle partizioni che utilizzano l'ultima versione di NTFS, ma con alcune limitazioni. Non è infatti possibile accedere ai file archiviati utilizzando funzionalità di NTFS non disponibili al momento del rilascio di Windows NT 4.0. Per qualsiasi altra situazione che non preveda l’esecuzione di più sistemi operativi, il file system consigliato è comunque NTFS. Avviso importante Dopo aver convertito in NTFS un'unità o partizione, non è possibile convertirla nuovamente in FAT o FAT32. Per utilizzare FAT o FAT32, è infatti necessario riformattare l'unità o la partizione con conseguente cancellazione di tutti i dati, inclusi i programmi e i file personali. Nota È possibile che alcuni programmi meno recenti non supportino l'esecuzione su un volume NTFS ed è pertanto necessario controllare i requisiti del software prima di eseguire la conversione.

Un computer con Windows XP o Windows 2000 può accedere ai file in una partizione NTFS. Un computer con Windows NT 4.0 con Service Pack 4 o versione successiva può accedere ad alcuni file. L’accesso non è consentito ad altri sistemi operativi.

L’accesso è disponibile tramite MS-DOS, tutte le versioni di Windows, Windows NT, Windows 2000, Windows XP e OS/2.

L’accesso è disponibile solo tramite Windows 95 OSR2, Windows 98, Windows Millennium Edition, Windows 2000 e Windows XP.

Nella tabella seguente viene descritta la compatibilità di ogni file system con vari sistemi operativi.

Nella tabella seguente vengono confrontate le dimensioni di dischi e file consentite con ogni file system.

È possibile utilizzare volumi di dimensione superiore a 2 terabyte (TB). Non è possibile utilizzarlo per dischi floppy. Le dimensioni dei file sono limitate solo dalle dimensioni del volume.

Volumi da 512 MB a 2 TB. Volumi dalla dimensione di un disco floppy fino a 4 GB. Non supporta i domini.

In Windows XP è possibile formattare volumi FAT32 con dimensione massima pari a 32 GB. Non supporta i domini.

Le dimensioni massime dei file sono di 2 GB.

La dimensione minima consigliata per i volumi è di circa 10 MB.

FAT Le dimensioni massime dei file sono di 4 GB. Italiano

Rimozione dell’unità disco rigido dal sistema A seconda del sistema operativo è necessario disattivare il disco rigido esterno prima di rimuoverlo. Questo è ciò che succede solitamente con Windows 2000. Consultate i file d’aiuto della vostra versione Windows per comprendere il procedimento. 1. Disconnettete il disco rigido dal sistema operativo, se necessario. 2. Rimuovete tutti i cavi di collegamento dell’unità disco rigido esterno. Attenzione! Mentre si accede al disco rigido, esso non può essere rimosso o disattivato, poiché questo potrebbe causare la perdita di dati. La trasmissione attiva dei dati può essere riconosciuta dal fatto che l’indicatore LED lampeggia blu. Se l’indicatore LED è costantemente blu, non c’è trasmissione di dati in quel momento. Nonostante ciò, dovete accertarvi che tutti i file che avete aperto nel disco rigido (Documenti, ecc.), vengano nuovamente chiusi, prima di rimuovere o disattivare il disco rigido.

Servizio clienti Rimedio in caso di Malfunzionamento •

Un computer integro che funzioni perfettamente.

Un sistema operativo stabile e installato correttamente.

Un disco rigido collegato ai cavi nel modo corretto.

Esecuzione con regolarità dei programmi Windows Deframmentazione e Scandisc per eliminare fonti di errore e aumentare le prestazioni del sistema.

Requisiti per un funzionamento ottimale:

Vogliamo fornirvi dei punti di riferimento per poter riconoscere un eventuale problema presente ed eliminare la causa. Se i consigli di seguito riportati non portano ad alcun risultato, saremo felici di potervi aiutare. Il motore del disco rigido funziona? In questo caso dovreste sentire un leggero ronzio e dei rumori simili ad un click dopo l’accensione del disco rigido.

Il computer riconosce il driver? •

Riavviate il vostro computer.

Scandisc riesce a controllare il disco rigido senza problemi? •

Il programma d’aiuto Scandisc controlla se ci sono errori nei driver. Se vengono rilevati degli errori, questo può offrirci un indizio sul problema relativo al disco rigido.

Perché il disco non viene formattato con capacità piena? Controllate se il vostro sistema operativo e il file system supportano i valori desiderati.

Avete bisogno di altra assistenza? Se quanto riportato in questi capitoli non ha risolto il Vostro problema, contattateci direttamente. Trovate il numero telefonico sulla copertina posteriore di queste istruzioni. Vi saremo inoltre grati se ci aiuterete dandoci le seguenti informazioni: •

Qual è la configurazione del computer?

Quali altre periferiche utilizzate?

Quali sono i messaggi visualizzati sullo schermo?

Quale software era in uso al momento della comparsa dell‘errore?

Cosa avete già intrapreso per risolvere il problema?

Vogliate comunicarci il Vostro codice cliente (se disponibile).

Riproduzione del presente manuale Questo manuale contiene informazioni protette legalmente. Tutti i diritti sono riservati. E‘ vietata la riproduzione, meccanica, elettronica o sotto qualsiasi altra forma senza espressa autorizzazione scritta da parte del produttore.
