Type de produit	Disque dur externe 2,5 pouces
Interface	USB 2.0 (compatible USB 1.1)
Alimentation	Par port USB (câble en Y fourni)
Dimensions (approx.)	120 x 75 x 10 mm
Poids (approx.)	150 g
Systèmes d'exploitation compatibles	Windows XP, Windows Vista
Systèmes de fichiers pris en charge	NTFS, FAT, FAT32
Contenu de la livraison	Disque dur, câble USB en Y, mode d'emploi, carte de garantie
Partitionnement	Possible via Gestion des disques Windows
Indicateur d'activité	LED bleue : allumée fixe = prêt, clignotante = transfert de données
Température de fonctionnement	Normale ambiante, éviter sources de chaleur
Sécurité	Ne pas exposer aux chocs, humidité, poussière
Entretien	Aucun nettoyage nécessaire ; débrancher avant nettoyage
Environnement	Ne pas jeter avec les ordures ménagères ; recycler
Garantie	Consulter la carte de garantie fournie

FOIRE AUX QUESTIONS - MD 90161 MEDION

Comment connecter le disque dur MD 90161 à mon ordinateur ?

Branchez le connecteur mini USB du câble en Y sur le disque dur, puis branchez le connecteur marqué 'MAIN' sur un port USB de votre ordinateur. Si l'alimentation est insuffisante, branchez également le connecteur 'AUX POWER' sur un second port USB. Le voyant bleu s'allume dès que le disque est sous tension.

Le disque dur n'est pas reconnu par Windows, que faire ?

Vérifiez que le câble USB est correctement connecté et que le voyant bleu est allumé. Redémarrez votre ordinateur. Si le problème persiste, essayez un autre port USB ou un autre ordinateur pour isoler la cause.

Comment partitionner le disque dur ?

Sous Windows, allez dans Gestion des disques (Panneau de configuration > Outils d'administration > Gestion de l'ordinateur > Gestion des disques). Faites un clic droit sur l'espace non alloué et choisissez 'Nouveau volume'. Suivez les instructions. Attention : le partitionnement efface toutes les données existantes.

Quel système de fichiers choisir : NTFS, FAT ou FAT32 ?

Pour une utilisation avec Windows uniquement, choisissez NTFS pour la sécurité et la gestion des fichiers volumineux. Pour une compatibilité avec d'anciens systèmes ou des appareils comme des consoles, FAT32 peut être préférable mais limite la taille des fichiers à 4 Go. Le disque est livré en FAT32.

Puis-je utiliser ce disque dur avec un Mac ou Linux ?

La notice mentionne une compatibilité avec Windows XP/Vista uniquement. Pour une utilisation avec d'autres systèmes, le disque peut être reconnu s'il est formaté en FAT32, mais les performances et la compatibilité ne sont pas garanties par le fabricant.

Comment déconnecter le disque dur en toute sécurité ?

Avant de débrancher, assurez-vous que la LED bleue ne clignote pas (absence de transfert). Fermez tous les fichiers ouverts sur le disque. Sous Windows, cliquez sur l'icône 'Retirer le périphérique en toute sécurité' dans la barre des tâches, puis débranchez le câble.

Le voyant bleu clignote mais le disque n'apparaît pas dans l'explorateur, pourquoi ?

Cela peut indiquer une instabilité de connexion ou un problème de pilote. Essayez de changer de port USB ou de câble. Si le problème persiste, vérifiez dans Gestion des disques si le disque est détecté et attribuez-lui une lettre de lecteur.

Quelles précautions de sécurité dois-je prendre ?

Évitez les chocs et les températures extrêmes. Protégez le disque de l'humidité et de la poussière. Ne l'ouvrez jamais. Débranchez-le en cas de non-utilisation prolongée. Effectuez régulièrement des sauvegardes de vos données.

Comment formater le disque dur ?

Dans l'Explorateur Windows, faites un clic droit sur le lecteur et choisissez 'Formater'. Sélectionnez le système de fichiers (NTFS, FAT32) et lancez le formatage. Attention : cette opération efface toutes les données du disque.

Où puis-je trouver des informations supplémentaires ou de l'aide ?

Consultez le mode d'emploi fourni, notamment le chapitre sur le service après-vente (page 14). Vous pouvez également contacter le service client MEDION avec les détails de votre configuration et du problème rencontré.

MODE D'EMPLOI MD 90161 MEDION

Consignes de sécurité 3

Sécurité de fonctionnement et installation 3

Compatibilité électromagnétique / Conformité aux normes 5

Sauvegarde des données 6

Remarques concernant le présent mode d'emploi. 7

La qualite 7

Service. 7

Notre groupe-cible 7

Mise en marche 9

Effectuer les connexions 9

Organisation du disque dur. 10

Avant d'organiser votre disque dur... 10

Programmes pour le partitionnement 10

Partitionnement du lecteur 10

Formatage de lecteur 11

Choix entre NTFS, FAT et FAT32 11

Déconnecter le disque dur du système 14

Service client. 15

Première aide sur les dysfonctionnements 15

Localisation de la cause 15

Résolution des problèmes 15

Avez-vous besoin d'une assistance supplémentaire ?............ 16

Reproduction de ce manuel. 16

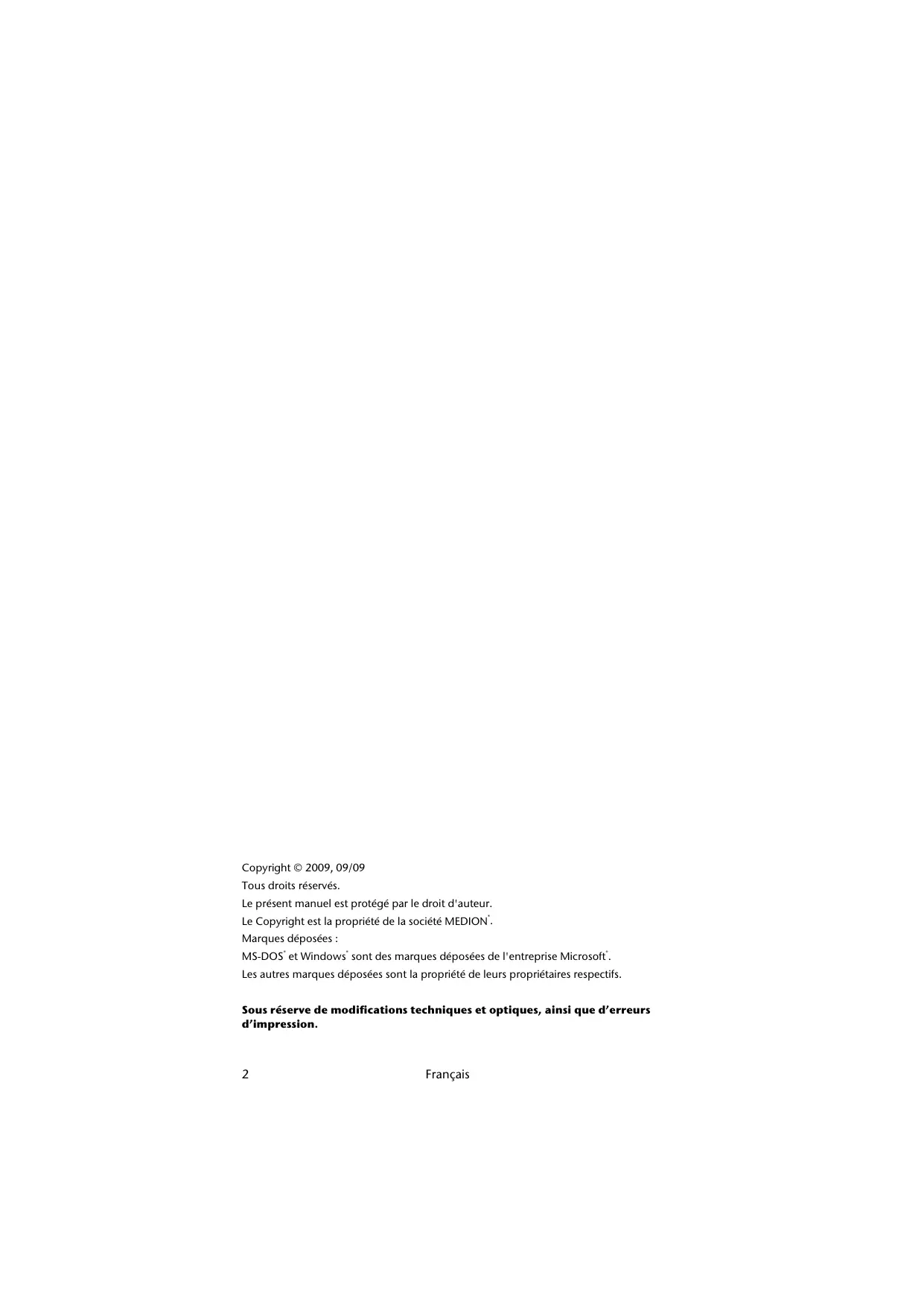

Tous droits réservés.

Le présent manuel est protégé par le droit d'auteur.

Le Copyright est la propriété de la société MEDION.

Marques déposées :

MS-DOS et Windows sont des marques déposées de l'entreprise Microsoft*.

Les autres marques déposées sont la propriété de leurs propriétaires respectifs.

Sous réserve de modifications techniques et optiques, ainsi que d'erreurs d'impression.

Consignes de sécurité

Lisez ce chapitre attentivement et respectez les instructions qui y sont données. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre disque dur.

Ayez toujours ce manuel à portée de main et conservez-le pour pouvoir le remettre au nouveau propriétaire en cas de vente.

Sécurité de fonctionnement et installation

• Ne laissez pas des enfants sans surveillance jouer avec des appareils électriques. Les enfants ne voient pas toujours les éventuels dangers.
• Le remplacement du disque dur ne peut être effectué que par quelqu'un de compétent pour la modification et/ou la mise à niveau d'un PC.
• Si vous n'avez pas les qualifications nécessaires, faites appel à un technicien de maintenance.
• Les disques durs sont extrêmement sensibles aux chocs. Ne laissez jamais le lecteur tomber et ne l'exposez pas à des chocs ou secousses, car cela pourrait endommager le disque dur et les données qu'il contient de façon irréversible. Faites-y attention notamment lors du transport du disque dur. Les dommages de ce type ne sont pas couverts par la garantie.
• En cours d'utilisation, le disque dur absorbe de l'énergie et devient très chaud. En cas d'inutilisation, retirez le disque dur du port de données.
• Suivez les instructions données dans le mode d'emploi de votre PC.
• N'introduisez aucun objet à l'intérieur du disque dur par les fentes et ouvertures du boîtier. Cela pourrait provoquer un court-circuit ou même un incendie.
• N'ouvre jamais le boîtier du disque dur. Cela mettrait fin à la garantie et conduirait inévitablement à la destruction du disque dur.
• Le disque dur n'est pas conçu pour fonctionner dans des entreprises de l'industrie lourde.
• Après avoir transporté l'appareil, attendez pour le mettre en marche qu'il ait pris la température ambiante. Des variations importantes de température ou d'humidité peuvent provoquer de la condensation, qui peut être à l'origine d'un court-circuit.
• Tenez votre disque dur et tous ses périphériques à l'abri de l'humidité, de la poussière, de la chaleur et des rayons directs du soleil, afin d'éviter les pannes.
• Placez et utilisez tous les composants sur une surface plane, stable et sans vibrations, afin d’éviter que l’appareil ne tombe.
• Posez les câbles de sorte que personne ne puisse marcher dessus ou trébucher.
• Ne posez pas d'objets sur les câbles : ceux-ci risquent d'être endommagés.
• Les fentes et ouvertures du disque dur servent à son aération. Ne les couvrez pas, vous pourriez provoquer une surchauffe.
• Les tensions et les interfaces utilisées dans l'appareil sont conformes à la norme EN60950 sur les basses tensions. Le disque dur ne peut être branché à d'autres dispositifs qu'à l'aide d'interfaces conformes à cette norme.
• Adressez-vous à notre Centre de services si vous avez des problèmes techniques avec votre disque dur. Si une réparation est nécessaire, adressez-vous exclusivement à nos partenaires/agréés.
• Durant les premières heures d'utilisation, les nouveaux appareils peuvent dégager une odeur typique mais totalement inoffensive qui s'estompe progressivement au fil du temps. Pour combattre la formation d'odeur, nous vous conseillons d'aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur.

Compatibilité électromagnétique / conformité aux normes

Cet appareil répond aux exigences de compatibilité électromagnétique et de sécurité électrique établies par les normes suivantes :

EN 55022

Équipements informatiques. - Caractéristiques des interférences radio - Valeurs limites et méthodes de mesure

EN 55024

Équipement informatique - Caractéristique de résistance - Valeurs limites et méthodes de mesure

EN 61000-3-2

Compatibilité électromagnétique (CEM) - Valeurs limites du courant d'harmonique (courant d'entrée des appareils jusqu'à 16 A (inclus) par conducteur)

EN 61000-3-3

Compatibilité électromagnétique (CEM) - Partie 3-3 : valeurs limites ; limites des fluctuations de tension et des scintillements dans les systèmes d'alimentation électrique à basse tension pour les appareils avec un courant assigné <= 16 A par conducteur et qui ne sont soumis à aucune condition particulière de raccordement.

EN 60950

Sécurité des équipements informatiques

• Le disque dur branché doit respecter les directives pour la compatibilité électromagnétique (CEM).
• Installez l'appareil à au moins un mètre de distance des sources de brouillage magnétiques et à haute fréquence (division, enceintes, téléphone mobile, etc.) pour éviter les défaillances et les pertes de données.

Nettoyage

• Aucun nettoyage de l'appareil n'est nécessaire. Débranchez toujours tous les câbles de connexion avant le nettoyage.
• Faites attention à ne pas salir le disque dur. N'utilisez aucun solvant, ni produit de nettoyage caustique ou gazéiforme.

Attention!

Cet appareil ne contient aucune pièce à entretenir ou à nettoyer.

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités d'élimination écologique.

Emballage

Votre appareil est emballé afin de le protéger contre les dégâts lors du transport. Les différents emballages usagés sont recyclables et doivent par principe être recyclés.

Sauvegarde des données

Après chaque mise à jour de vos données, effectuez une sauvegarde sur un support externe (disquette, bande). Le fabricant ne peut être tenu pour responsable d'une perte de données et de ses éventuelles conséquences.

Remarques concernant le présent mode d'emploi

Nous avons structuré le mode d'emploi de telle sorte que vous puissiez trouver les informations requises concernant un sujet spécifique en consultant la table des matières.

L'objet de ce mode d'emploi est de vous expliquer l'utilisation et l'installation du disque dur en des termes faciles à comprendre.

Pour l'utilisation des programmes d'application et du système d'exploitation, vous pouvez consulter les nombreuses fonctions d'aide que vous proposent les programmes par une simple pression sur une touche (généralement F1) ou d'un clic sur la souris.

Ces aides vous sont fournies par le système d'exploitation Microsoft Windows ou le programme d'application lorsque vous les utilisiez.

La qualité

Lors du choix des composants, nous avons porté notre attention à une fonctionnalité élevée, à une manipulation facile et à une sécurité et fiabilité élevées. Grâce à ce concept de matériel et de logiciel, nous pouvons vous présenter un disque dur fait pour l'avoir qui vous procurera beaucoup de plaisir lors du travail et pendant les loisirs.

Nous vous remercions pour votre confiance en nos produits et nous nous réjouissons de pouvoir vous accueillir en tant que nouveau client.

Service

Grâce à l'encadrement individuel des clients, nous vous assistons lors de votre travail quotidien. Contactez-nous, nous serons heureux de pouvoir vous aider. Ce manuel contient un chapitre séparé concernant le service après-vente commençant à la page 14.

Nous vous remercions pour votre confiance en nos produits et nous nous réjouissons de pouvoir vous accueillir en tant que nouveau client.

Notre groupe-cible

Ce mode d'emploi s'adresse aux utilisateurs déjà expérimentés. Nonobstant l'utilisation professionnelle possible, le disque dur est

conçu pour l'exploitation privée. Les multiples possibilités d'utilisation sont disponibles pour toute la famille.

Contenu de la livraison

Veuillez contrôler que la livraison est complète et veuillez nous informer dans un délai de 15 jours après l'achat si la livraison n'est pas complète. Avec l'appareil que vous venez d'acheter, vous avez reçu :

• Disque dur externe 2,5" dans un boîtier compact Cable USB Mode d'emploi, carte de garantie

Configuration requise

• Système d'exploitation

Windows*XP/Vista

• Connexions

Port USB

Effectuer les connexions

Branchez le disque dur externe au port USB.

Vous pouvez aussi brancher l'appareil à des ordinateurs en utilisant l'USB 1.1. La vitesse de transmission est alors bien moins élevée.

1. Démarrez votre ordinateur et attendez que Windows* soit complètement chargé.

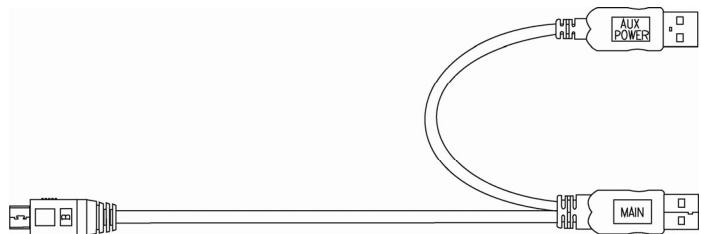

2. Raccordez le connecteur mini USB du câble en Y à la prise de votre disque dur externe.

1. Raccordez l'autre extrémité du cable en Y portant l'inscription « MAIN » à votre ordinateur. Si ce connecteur n'assure pas l'alimentation électrique, utilisez aussi le connecteur USB portant l'inscription « AUX POWER » et raccordez celui-ci à un autre port USB.
2. Le voyant marche/arrêt (diode bleue) s'allume dès que le disque dur est branché à la prise de courant.
3. Sous Windows XP/Vista, le disque dur est reconnecté et connecté automatiquement.

Remarque

Votre disque est déjà initialisé (1 partition au format FAT32). Un nouveau formatage ou partitionnement n'est pas nécessaire.

Attention!

Le partitionnement ou le formatage d'un lecteur efface toutes les données qu'il contient. Nous ne pouvons en aucun cas être tenus pour responsables en cas de perte de données.

Avant d'organiser votre disque dur...

Nous vous rappelons que, lors de l'organisation du nouveau disque dur, des programmes peuvent être exécutés et provoquer la perte irréparable de vos données s'ils sont mal manipulés.

Remarque

Effectuez une sauvegarde de toutes vos données et vérifiez que leur restauration ne pose pas de problème.

Programmes pour le partitionnement

Sous Windows XP/Vista, utilisez le programme d'aide Gestion des disques pour organiser le disque dur. Il se trouve dans la Gestion de l'ordinateur.

Sous ce système d'exploitation, vous devez avoir des droits d'administrateur pour organiser le disque dur.

Consultez l'aide de Windows pour obtenir des informations détaillées sur l'utilisation de ce programme.

Partitionnement de lecteur

Le partitionnement d'un lecteur consiste à partitionner l'espace libre disponible en différentes parties qui peuvent être désignées comme des disques logiques séparés (à l'aide des lettres C, D, E, etc.).

Consultez la documentation du système d'exploitation pour savoir comment partitionner des disques durs.

Formatage de lecteur

Pour pouvoir stocker des données sur le disque dur, vous devez formater ses partitions.

Attention!

Ne vous trompez pas dans la désignation de lecteur que vous entrez, vous risqueriez de formater un lecteur contenant déjà des données.

Vous pouvez lancer le formatage à partir de l'explorateur (cliquez sur le lecteur à l'aide du bouton droit de la souris et choisissez Formater).

Vous trouverez dans la section suivante la description des options disponibles pour le formatage.

Choix entre NTFS, FAT et FAT32

Voici le choix entre trois systèmes de fichiers pour les partitions de disque d'un ordinateur qui exécute Windows XP :

NTFS, FAT et FAT32.

Utilisez les informations ci-dessous pour comparer ces systèmes de fichiers.

NTFS est plus puissant que FAT ou FAT32 et propose les fonctionnalités requises pour héberger Active Directory, ainsi que d'autres importantes fonctionnalités de sécurité.

Seul le système de fichiers NTFS permet d'utiliser des fonctionnalités comme Active Directory et la sécurité basée sur les domaines.

La conversion de partitions en NTFS est une opération simple. Le programme d'installation simplifie la conversion, que vos partitions utilisent FAT, FAT32 ou l'ancienne version de NTFS. Contrairement au formatage d'une partition, ce type de conversion n'endommage pas vos fichiers.

Si vous ne souhaitez pas conserver vos fichiers intacts et que vous avez une partition FAT ou FAT32, il est conseillé de formater votre partition à l'aide de NTFS, que de la convertir à partir de FAT ou FAT32.

Le formatage d'une partition efface toutes les données présentes sur cette partition et vous permet de démarrer avec un lecteur propre.

NTFS constitue le meilleur choix de système de fichiers, qu'une partition soit formatée avec NTFS ou convertie à l'aide de la commande de conversion.

Pour maintenir le contrôle d'accès sur les fichiers et les dossiers et prendre en charge les comptes limités, vous devez utiliser NTFS. Si vous utilisez FAT32, tous les utilisateurs auront accès à tous les fichiers de votre disque dur, quel que soit leur type de compte (administrateur, limité ou standard.)

NTFS est le système de fichiers qui fonctionne le mieux avec un disque volumineux. (L'autre système de fichiers qui fonctionne le mieux avec un disque volumineux est FAT32.)

Il existe toutefois un cas dans lequel il est préférible de désirer un système de fichiers FAT ou FAT32.

Si votre ordinateur doit exécuter tantôt une version antérieure de Windows, tantôt Windows XP, la partition principale (de démarrage) du disque dur doit être de type FAT ou FAT32.

Les versions les plus anciennes de Windows ne peuvent pas accéder à une partition qui utilise la dernière version de NTFS.

Les deux exceptions sont Windows 2000 et Windows NT 4.0 avec le Service Pack 4 ou ultérieur. Windows NT 4.0 avec le Service Pack version 4 ou ultérieure a accès aux partitions utilisant la dernière version de NTFS, mais avec quelques restrictions : Windows NT 4.0 ne peut pas accéder aux fichiers stockés à l'aide de fonctionnalités NTFS qui n'existaient pas quand Windows NT 4.0 a été commercialisé.

Si vous n'avez pas plusieurs systèmes d'exploitation, il est toujours préférible d'utiliser le système de fichiers NTFS.

Important

Une fois qu'un lecteur ou une partie a été converti(e) en NTFS, vous ne pouvez pas le/la reconvertir simplement en FAT ou FAT32. Vous devez reformater le lecteur ou la partition, ce qui effacera toutes les données y compris les programmes et les fichiers personnels de la partition.

Remarque

Certains programmes plus anciens peuvent ne pas fonctionner sur un volume NTFS, vous devez donc rechercher la configuration requise de votre logiciel avant d'effectuer la conversion.

Le tableau suivant décrit la compatibilité de chaque système de fichiers avec différents systèmes d'exploitation.

NTFS	FAT	FAT32
Un ordinateur qui exécute Windows XP ou Windows 2000 peut acceder aux fischiers d'une partition NTFS. Un ordinateur qui exécute Windows NT 4.0 avec le Service Pack version 4 ou ultérieure peut acceder à certains fischiers. Les autres systèmes d'exploitation n'ont aucun accès.	L'accès est possible via MS-DOS, toutes les versions de Windows, Windows NT, Windows 2000, Windows XP et OS/2.	L'accès est disponible uniquement via Windows 95 OSR2, Windows Windows Me, Windows 2000 et Windows XP.

Le tableau suivant compare les tailles de disques et de fichiers possibles avec chaque système de fichiers.

NTFS	FAT	FAT32
La taille minimale de volume recommangée est d'environ 10 Mo.	Volumes compris entre la taille d'une disquette et 4 Go.	Volumes compris entre 512 Mo et 2 To.
Les volumes beaucoup plus grands que 2 téraoctets (To) sont possibles.	Les domaines ne sont pas pris en charge.	Dans Windows XP, vous pouvez formater un volume FAT32 uniquement jusqu'à 32 Go.
Ne peut pas être utilisé sur des disquettes.		Les domaines ne sont pas pris en charge.
La taille des fichiers est limitée uniquement par la taille du volume.	La taille maximale des fichiers est de 2 Go.	La taille maximale des fichiers est de 4 Go.

Déconnecter le disque dur du système

Selon le système d'exploitation, vous devrez supprimer le disque dur externe pour pouvoir le déconnecter. C'est en général le cas avec Windows 2000. Consultez à ce sujet les fichiers d'aide de votre version de Windows.

1. Supprimez le disque dur du système d'exploitation, si nécessaire.
2. Débranche ensuite tous les câbles du disque dur externe.

Attention!

Si l'ordinateur accède au disque dur, celui-ci ne peut pas être déconnecté ou éteint. Vous pourriez perdre des données.

Des données sont en cours de transmission lorsque la LED bleue clignote. Si le voyant est toujours bleu, cela signifie qu'aucune donnée n'est transmise. Toutefois, il convient de vous assurer que tous les fichiers que vous avez ouverts à partir du disque dur (documents, etc.) ont été refermés avant de déconnecter ou d'eteindre le disque dur.

Localisation de la cause

Les dysfonctionnements peuvent parfois avoir des causes banales, mais ils peuvent également être de nature très complexe et nécessiter une analyse poussée.

Conditions d'un fonctionnement optimal :

• un ordinateur intact, au fonctionnement irréprochable;
• un système d'exploitation stable, correctement installé ; le branchement correct du disque dur
• l'exécution régulière des programmes « Défragmentateur de disque » et « Scandisk » de Windows*, afin d'éliminer les sources d'erreurs et d'accroître les performances du système.

Résolution des problèmes

Nous vous fournissons ici un petit guide pour reconnaître un éventuel problème et en supprimer la cause. Si les mesures proposées ici ne suffisent pas, nous vous aidons volunteers.

Le moteur du disque dur fonctionne-t-il?

• S'il fonctionne, vous devez entendre un léger ronflement et un petit cliquètement après avoir allumé le disque dur.

Le lecteur a-t-il été reconnu par l'ordinateur?

Redémarrez votre ordinateur.

Le programme Scandisk ne détecte-t-il aucune erreur sur le disque dur ?

• Le programme Scandisk recherche des erreurs sur les lecteurs. S'il détecte des erreurs, cela peut indiquer qu'il y a un problème avec le disque dur.

Pourquoi le disque n'a-t-il pas été formé pour utiliser toute sa capacité ?

• Vérifiez que votre système d'exploitation et le système de fichiers prennent en charge les valeurs souhaitées.

Avez-vous besoin d'une assistance supplémentaire?

Si les suggestions des paragraphes ci-dessus ne vous ont pas permis de résoudre votre problème, veuillez nous contacter. Dans ce cas, nous vous remercions d'avance de bien pouvoir nous fournir les informations suivantes :

• Quelle est la configuration de votre ordinateur?
• Quels sont les appareils périphériques que vous utilisez?
• Quels messages sont affichés à l'écran ?
• Quel logiciel avez-vous utilisé lorsque l'erreur s'est présentée?
• Qu'avez-vous déjà fait pour résoudre votre problème?
• Lorsque vous avez déjà reçu un numéro de client, veuillez l'indiquer.

Reproduction de ce manuel

Ce document contient des informations légalement protégées. Tous droits réservés. La reproduction mécanique, électronique ou par chaque moyen que ce soit est interdite sans permission écrite du fabricant.
