BEDIENUNGSANLEITUNG MD 90161 MEDION

Sicherheitshinweise 3

Betriebssicherheit und Einbau 3
Elektramagnetische Verträglichkeit / Normenkonformität .....5

Reinigung 6

Entsorgung 6

Datenscherung 6

Einführung 7

Hinweise zu dieser Bedienungsanleitung 7
Der Service 7
Unsere Zielgruppe 7

Lieferumfang 8

Systemanforderungen 8

Inbetriebnahme 9

Kabelverbindungen herstellen 9
Einrichtung der Festplatte 10

Bevor Sie Ihrte Festplatte einrichten 10
Programme zur Partitionierung 10
Laufwerk partitionieren 10
Laufwerk formatieren 11
Wahlen zwischen NTFS, FAT und FAT32 11

Festplatte aus dem System entfernen 14

Kundendienst 15

Erste Hilfe bei Fehlfunktionen 15

Lokalisieren der Ursache 15
Fehlerhilfe 15
Benötigen Sie weitere Unterstützung? 16
Vervielfaltung dieser Bedienungsanleitung 16

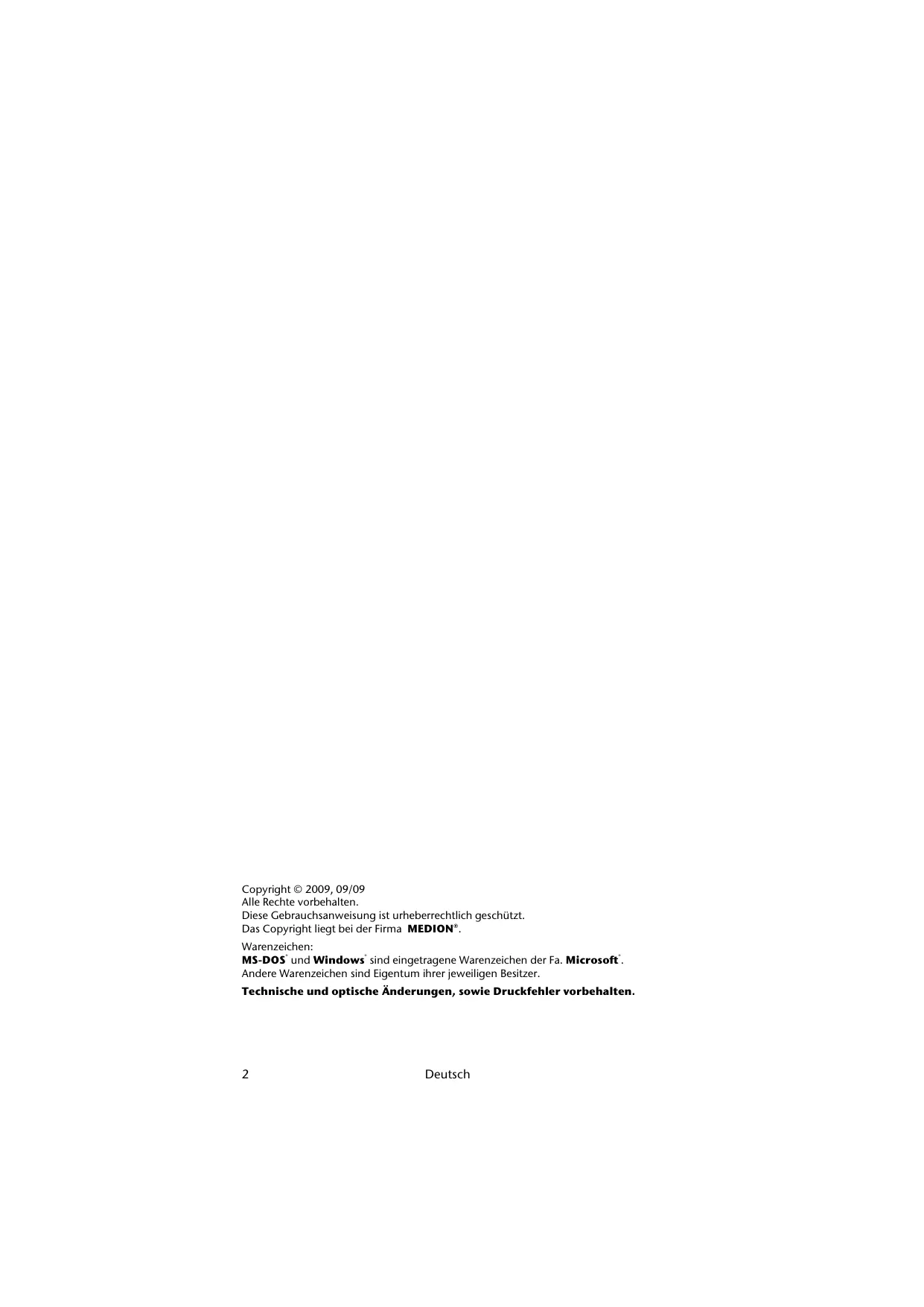

Alle Rechte vorbehalten.

These Gebrauchsanweisung ist urheberrechtlich geschützt.

Das Copyright liegt bei der Firma MEDION

Warenzeichen:

MS-DOS' und Windows' sind eingetragene Warenzeichen der Fa. Microsoft'.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen, sowie Druckfehler vorbehalten.

Sicherheitshinweise

Bitte lessen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverländigen Betrieb und eine lange Lebenserwartung ihrer Festplatte.

Halten Sie diese Bedienungsanleitung stets griffbereit und bewahren.
these gut auf, um sie bei einer Veräußerung dem neuen Besitzer
weitergeben zu konnen.

Betriebssicherheit und Einbau

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten speien. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Der Austausch der Festplattearfurd nur durch Personen durchgefuhrt werden, die mit der Um- und/oder Aufrüstung eines PCs vertraut sind.
• Sollten Sie nicht über die notwendige Qualifikation verfügbar, beauftragen Sie einen entsprechenden Techniker.
• Festplatten sind extrem stoßanfällig. Lassen Sie das Laufwerk niemals fallen oder setzen Sie es niemals Stößen oder Erschüttungen aus, da dies die Festplatte und die sich darauf befindenden Daten unwiderruflich zerstären können. Berücksichtigten Sie dies insbesondere beim Transport der Festplatte. Für derartige Schäden übernehmen wir keine Garantie.
  Die Festplatte nimmt während des Betriebes Energie auf und wird sehr warm. Wenn Sie die Platte nicht nutzen, trennen Sie die Verbindungen zum PC.
• Befolgen Sie die Bedienungsanleitung Ihres PCs.
• Führer Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere der Festplatte. Dies könnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen.
• Öffnen Sie niemals das Gehäuse der Festplatte. Dies wurde den Garantieanspruch beenden und unweigerlich zur Zerstörung der Festplatte führen.
  Die Festplatte ist nicht für den Betrieb in einem Unternehmen der Schwerindustrie konzipiert.

• Ihre Festplatte ist nicht für den Einsatz an Bildschirmarbeitsplatzgeräten im Sinne §2 der Bildschirmarbeitsplatzverordnung geeignet.

• Warten Sie nach einem Transport solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtgkeitschwankungen kann es durch Kondensation zur Feuchtgkeitsbildung kommt, die einen elektrischen Kurzschluss verursichen kann.

• Halten Sie ihre Festplatte und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu vermeiden.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterland, um Beschädigungen zu vermeiden.
• Verlegen Sie die Kabel so, dass niemand darauf auf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.
• Schlitze und Öffnungen der Festplatte dieren der Belüftung. Decken Sie diese Öffnungen nicht ab, da es sonst zu Überhitzung kommtkt.
  Die in den Geräten verwendeten Spannungen und Schnittstellen entsprechen Schutzkleinspannungen gemäß EN60950. Verbindungen zu anderen Einrichtungen)dürfen nur mit ebensolchen Schnittstellen mit Schutzkleinspannungen gemäß EN 60950 erfolgen.
  -itte wenden Sie sich an unser Service Center wenn Sietechnische Probleme mit ihrer Festplatte haben. Im Falle einer notwendigen Reparatur wenden Sie sichitte ausschließlich an unsere autorisierten Servicepartner.
• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüssen. Wir haben bei der Entwicklung deses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.

Elettromagnetische Verträglichkeit / Normenkonformität

Dieses Gerät erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit der folgenden Bestimmungen:

EN 55022

Einrichtungen der Informationstechnik - Funkstör eigenschaften - Grenzwerte und Messverfahren

EN 55024

Einrichtungen der Informationstechnik - Störfestigkeitseigenschaften - Grenzwerte und Prüfverfahren

EN 61000-3-2

Elektromagnetische Verträglichkeit (EMV) - Grenzwerte für Oberschwingungsströme (Geräte-Eingangssstrom bis einschließlich 16 A je Leiter)

EN 61000-3-3

Elektramagnetische Verträglichkeit (EMV) - Teil 3-3: Grenzwerte; Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannings-Versorgungsnetzen für Geräte mit einem Bemessungsstrom <=16 A je Leiter, die keiner Sonderanschlussbedingung unterliegen

EN 60950

Einrichtungen der Informationstechnik - Sicherheit

• Beim Anschluss der Festplatte mussen die Richtlinien für elektromagnetische Verträglichkeit (EMV) eingehalten werden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (TV-Gerät, Laufsprecherboxen, Mobiltelefon usw.), um Funktionstörungen und Datenverlust zu vermeiden.

Reinigung

• Eine Reinigung des Gerätes ist in der Regel nicht notwendig. Ziehen Sie vor dem Reinigen immer alle Verbindungskabel.
• Achten Sie darauf, dass die Festplatte nicht verunreinigt wird. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

Achtung!

Dieses Gerät beinhaltet keine zu wartenden oder zu reinigenden Teile.

Entsorgung

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmull. Erkundigen Sie sich nach Mänglichkeiten einer umweltgerechten Entsorgung.

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Datensicherung

Machen Sie nach jeder Aktualisierung ihrer Daten Sicherungskopien auf externe Speichermedien (Disketten, Bänder). Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschäden wird ausgeschlossen.

Einführung

Hinweise zu dieser Bedienungsanleitung

Wir haben diese Bedienungsanleitung so gegliedert, dass Sie jederzeit über das Inhaltsverzeichnis die bereits genommen Informationen themenbezogen nachlesen können.

Ziel dieser Bedienungsanleitung ist es, Ihnen die Bedienung und die Installation ihrer Festplatte in leicht verständlicher Sprache nahe zu bringen.

Zur Bedienung der Anwendungsprogramme und des Betriebssystems können Sie die umfangreichen Hilfefunktionen nutzen, die Ihr den die Programme mit einem Tastendruck (meist F1) bzw. Mausklickieten.

These Hilfen werden Ohnen während der Nutzung des Betriebssystems Microsoft Windows* oder des jeweiligen Anwendungsprogramms bereitgestellt.

Der Service

Durch individuelle Kundenbetreuung unterstützt wir Sie bei ihrer tätiglichen Arbeit. Nehmen Sie mit uns Kontakt auf, wir freuen uns, ihren herself zu dürfen. Sie finden in dieser Gebrauchsanweisung ein gesondertes Kapitel zum Thema Kundendienst beginnend auf Seite 14.

Wir bedanken uns für Ihr Vertrauen in unsere Produkte und freiuen uns, Sie als neuen Kunden zu begrüben.

Unsere Zielgruppe

These Anleitungmente sich an fortgeschrittene Benutzer. Ungeachtet der möglichen professionellen Nutzung, ist die Festplatte für den Betrieb in einem Privathaushalt konzipiert. Die vielfältigen Anwendungsmodlichkeiten stehen der ganzen Familie zur Verfügung.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie unsitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten:

• Externe 2,5" Festplatte im kompakten Gehäuse
  USB Kabel
  Bedienungsanleitung

Systemanforderungen

• Betriebssystem

Windows XP/Vista

Anschluss

USB Schnittstelle,

Inbetriebnahme

Kabelverbindungen herstellen

Schlieben Sie die externe Festplatte über USB an.

Sie können das Gerät auch an Computern mit USB 1.1 anschließen. Die Übertragungsgeschwindigkeit ist dann allerdings wesentlich geringer.

USB-Anschluss

(Ansicht Rückseite)

1. Starten Sie ihren Computer und warten Sie, bis Windows vollständig geladen wurde.

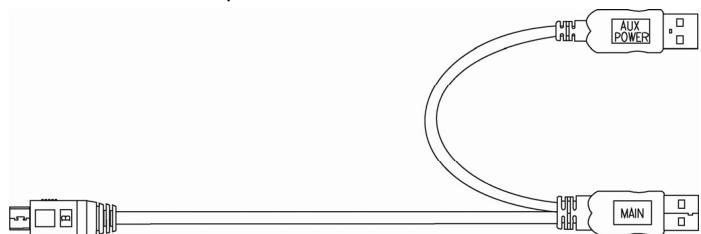

2. Schließen Sie den Mini-USB Stecker des Y-Kabels am Anschluss ihrer externen Festplatte an.

1. Schließen Sie das andere Ende des Y-Kabels mit der Beschriftung „MAIN" an ihren Computer an. Sollte die Stromversorgung durch diesen Stecker nicht gewährleistet sein, nutzen Sie zusätzlich den USB-Stecker mit der Beschriftung „AUX POWER" und schreiben diesen an einen weiteren USB-Anschluss an.
2. Die Betriebsanzeige (blaue Diode) leuchtet auf, sobald die Festplatte mit dem Strom verbunden wird.
3. Unter Windows XP/Vista wird die Festplatte nun automatisch erkannt und eingebunden.

Einrichtung der Festplatte

Hinweis

Ohre Platte ist im Auslieferungszustand bereits eingerichtet (1 Partition im FAT32 Format). Eine erneute Formatierung oder Partitionierung ist nicht notwendig.

Achtung!

Das Partitionieren oder Formatieren eines Laufwerkslöscht Dort sámttliche Daten. Wir übernehmen keinerlei Haftung für verlorene Daten.

Bevor Sie Ihrte Festplatte einrichten…

Wir möchten Sie nochmals darauf aufmerksam machen, dass bei der Einrichtung der neuen Festplatte Programme zum Einsatz kommt, die bei falscher Bedienung ihre Daten unwiederbringlichlöschen können.

Hinweis

Machen Sie eine Sicherung von all ihren Daten und prüfen Sie, ob die Wiederherstellung Funktioniert.

Programme zur Partitionierung

Unter Windows* XP/Vista benutzen Sie das Hilfsprogramm
Datenträgerverwaltung, um die Festplatte einzurichten. Das Programm finds in der Computerverwaltung.

Bei diesen Betriebssystemen müssen Sie Administratrorrechte haben, um die Festplatte einzurichten.

Schauen Sie in die Hilfe von Windows, um detailierte Informationen zur Bedienung des Programms zu erhalten.

Laufwerk partitionieren

Die Partitionierung eines Laufwerkes teilt den Speicher in verschiedene Bereiche auf, die als separate logische Laufwerke (mit Buchstaben C.; D.; E: etc.) angesprochen werden können. Lesen Sie in der Dokumentation des Betriebssystems, wie Festplatten partitioniert werden.

Laufwerk formatieren

Um Daten auf die Festplatte abzulegen, müssen die Partitionen formatiert werden.

Achtung!

Seien Sie sich ganz sicher darüber, welche Laufwerksbuchstaben Sie eingeben, damit Sie nicht ein Laufwerk formatieren, das bereits Daten enthalt.

Sie können die Formatierung über den Explorer vornehmen (rechte Mausklick auf das Laufwerk und Format wahlen).

Lesen Sie im{nachsten Abschnitt, welche Optionen Sie bei der Formatierung haben.

Wahlen zwischen NTFS, FAT und FAT32

Für die Festplattenpartitionen auf einem Computer mit Windows XP können Sie unter drei Dateisystemen wahlen:

NTFS,
FAT und
- FAT32.

Anhand der folgenden Informationen konnen Sie diese Dateisysteme vergleichen.

NTFS ist leistungsstärker als FAT oder FAT32 und umfasst Funktionen, die für das Hosten von Active Directory erforderlich sind sowie andere wichtige Sicherheitsfunktionen.

Funktionen, wie Active Directory und die domänenbasierte Sicherheit, stehen nur dann zur Verfügung, wenn Sie das Dateisystem NTFS einsetzen.

Partitionen können problemlos in NTFS konvertiert werden. Bei der Konvertierung besteht die Dateien unverändert erhalten (im Gegensatz zur Formatierung einer Partition).

Wenn die Dateien nicht erhalten bleiben müssen, wird bei Verwendung von FAT- oder FAT32-Partitionen das Formatieren der Partition mit NTFS und nicht das Konvertieren von FAT oder FAT32 empfohlen.

Beim Formatieren einer Partition werden alle in der Partition vorhandenen Daten gelöscht, so dass Sie mit einem vollig leeren Laufwerk starten können.

NTFS ist das bessere Dateisystem, unabhängig davon, ob eine Partition von vornherein mit NTFS formatiert oder mit dem Befehl convert konvertiert wurde.

Wenn Sie mit Zugriffssteuerung für Dateien und Ordner arbeiten möchten oder Unterstützung für eingeschränkte Konten wünschen, müssen Sie NTFS verwenden.

Wenn Sie FAT32 verwenden, haben alle Benutzer unabhängig vom Kontotyp (Administrator, eingeschränkt oder Standard) Zugriff auf alle Dateien auf der Festplatte.

Für umfangreiche Datenträger ist das Dateisystem NTFS am besten geeignet. (Das zweitbeste Datisisystem für große Datenträger ist FAT32.)

Unter einer Bedingung sollen den Sie das Dateisystem FAT oder FAT32 verwenden.

Wenn Sie auf einem Computer gelegentlich Windows XP auch frühere Version von Windows ausführten möchten, müssen Sie die primäre Partition (Startpartition) auf der Festplatte als FAT- oder FAT32-Partition einrichten.

Die meisten früheren Versionen von Windows können nicht auf eine Partition zugreifen, wenn diese mit der neusten Version von NTFS formatiert ist.

Es gibt aber Ausnahmen: Windows 2000 und Windows NT 4.0 mit Service Pack 4 oder higher. Windows NT wird von diesen Gerät allerdings nicht Unterstützung.

Weitere Informationen dazu erhalten Sie in den Tabellen auf der{nachsten Seite.

Wichtiger Hinweis Nachdem Sie ein Laufwerk oder eine Partition in NTFS konvertiert haben, können Sie diese nicht einfach wieder in FAT oder FAT32 zusückkonvertieren. Sie müssen dazu das Laufwerk oder die Partition neu formatieren, wodurch alle in der Partition befindlichen Daten (einschließlich der Programme und persönlichen Dateien) gelöscht werden.

Anmerkung

Es gibt einige ältere Programme, die nicht auf einem NTFS-Volume ausgeführct werden konnen. Sie sollen denaher, bevor Sie konvertieren, die tatsächlichen Anforderungen der Software in Erfahrung bringen.

In der folgenden Tabelle wird die Kompatibilität der einzelnen Dateisysteme mit verschiedenen Betriebssystemen aufgeführrt.

NTFS	FAT	FAT32
Ein Computer mit Windows XP oder Windows 2000 kann auf Dateien in einer NTFS-Partition zugreifen. Ein Computer mit Windows NT 4.0 mit Service Pack 4 kann eventuell auf einen Teil der Dateien zugreifen. Bei anderen Betriebssystemen besteht keine Zugriffsmäßigkeit.	Zugriff ist über MS-DOS, alle Versionen von Windows, Windows NT, Windows 2000, Windows XP und OS/2 möglich.	Zugriff ist nur über Windows 95 OSR2, Windows 98, Windows Millennium Edition, Windows 2000 und Windows XP möglich.

In der nachstehenden Tabelle werden die möglichen Werte für Datenträger- und Dateigröbe bei den einzelnen Dateisystemen aufgeführt.

NTFS	FAT	FAT32
Als Mindestgroße für die Partitionen wird 10 Megabyte (MB) empfohlen. Partitionen, die größter als 2 Terabyte (TB) sind, sind möglich. Kann nicht auf Disketten verwendet werden.	Partitionen können einen Speicherplatz von der größte einer Diskette bis zu 4 Gigabyte (GB) umfassen. Domären werden nicht unterstützt.	Partitionen von 512 MB bis 2 TB. Mit Windows XP konnen Sie nur FAT32-Partitionen bis zu einer Möglichkeit. Domären werden nicht unterstützt.
Die Dateigröße wird ledigious durch die Grüße der Partition begrenzt.	Die maximale Dateigröße beträgt 2 GB.	Die maximale Dateigröße beträgt 4 GB.

Festplatte aus dem System entfernen

Je nach Betriebssystem muss die externe Festplatte abgemeldet werden, bevor sie entfernt wird. Dies ist in der Regel bei Windows 2000 der Fall. Lesen Sie in der Hilfedatei ihrer Windowsversion nach, wie dies funktioniert.

1. Melden Sie die Festplatte vom Betriebssystem ab, falls this erforderlich ist.
2. Ziehen Sie nun alle Verbindungskabel der externen Festplatte.

Achtung!

Wenn auf die Festplatte zugegriffen wird, damit die Festplatte nicht entfernt oder ausgeschaltet werden. Dies kann zu Datenverlust führen.

Aktive Datenübertragung erkennen Sie daran, dass die Diode blau blinkt. Leuchtet die Diode konstant blau, werden im Moment keine Daten übertragen. Dennoch sollen den Sie sicherstellen, dass alle Dateien, die Sie von der Festplatte geöffnet haben (Dokumente etc.), wieder geschlossen werden, bevor Sie die Festplatte entfernen.

Kundendienst

Erste Hilfe bei Fehlfunktionen

Lokalisieren der Ursache

Fehlfunktionen können manchmal banale Ursachen haben, zuweilen aber auch vonrecht komplexer Natur sein und eine aufwendige Analyse erfordern.

Voraussetzungen für eine optimale Funktion:

• einen intakter Computer, der einwandfrei Funktioniert
• ein stables, korrekt installiertes Betriebsystem
  die ordnungsgemäße Verkabelung der Festplatte
  das regelmäßige Ausführren der Windows-Programme „Defragmentierung" und „Scandink" zur Beseitigung von Fehlerquellen und Steigerung der Systemleistung

Fehlerhilfe

Wir möchten Ihnen nachfolgend einen Leitfaden an die Hand geben, um ein eventuell vorliegenden Problem zu erkennen und die Ursache zu behehen. Wenn die hier aufgeführten Hinweise nicht zum Erfolg führen,HELPen wir Ihnen gern weiter.

Funktioniert der Motor der Festplatte?

• Dann sollen den Sie nach Anschluss der Festplatte an den Strom ein leises Surren und klickende Gerausche horen.

Wird das Laufwerk vom Computer erkannt?

• Starten Sie ihren Computer neu.

Testet Scandinik die Festplatte fehlerfrei?

• Das Hilfsprogramm Scandisk testet Laufwerke auf mögliche Fehler. Werden Fehler gefunden, mag dieser eine Hinweis auf ein Problem mit der Festplatte hindeuten.

Warum wird die Platte nicht mit voller Kapazität formatiert?

• Überprüfen Sie, ob Ihr Betriebssystem und das Dateisystem die gewünschten Werte unterstützen.

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, erhmen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Wie sieht ihre Rechnerkonfiguration aus?
  Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erschinen auf dem Bildschirm?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Vervielfältigung dieser Bedienungsanleitung

Dieses Dokument enthalt gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
