MANUALE UTENTE MD 20081 MEDION

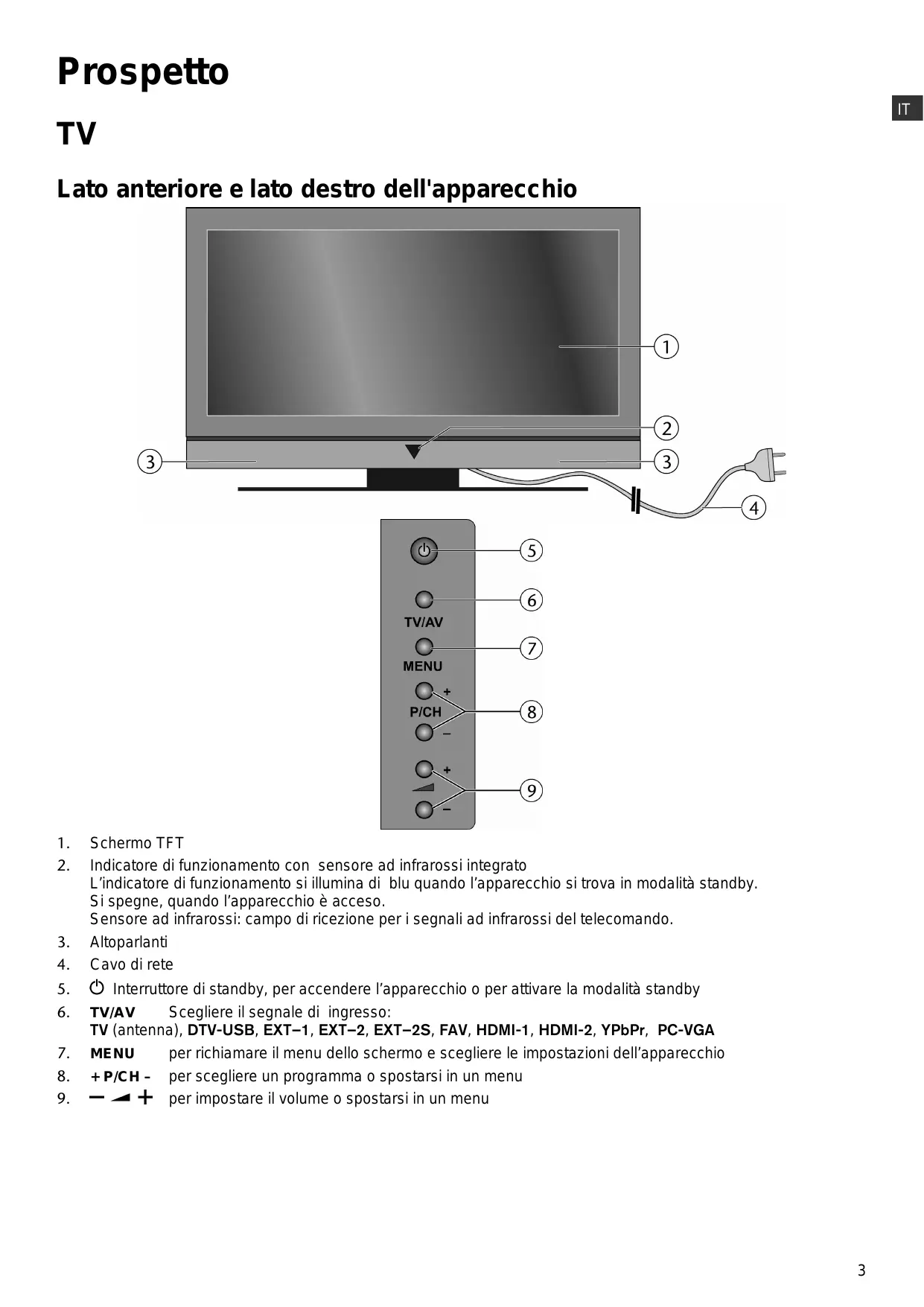

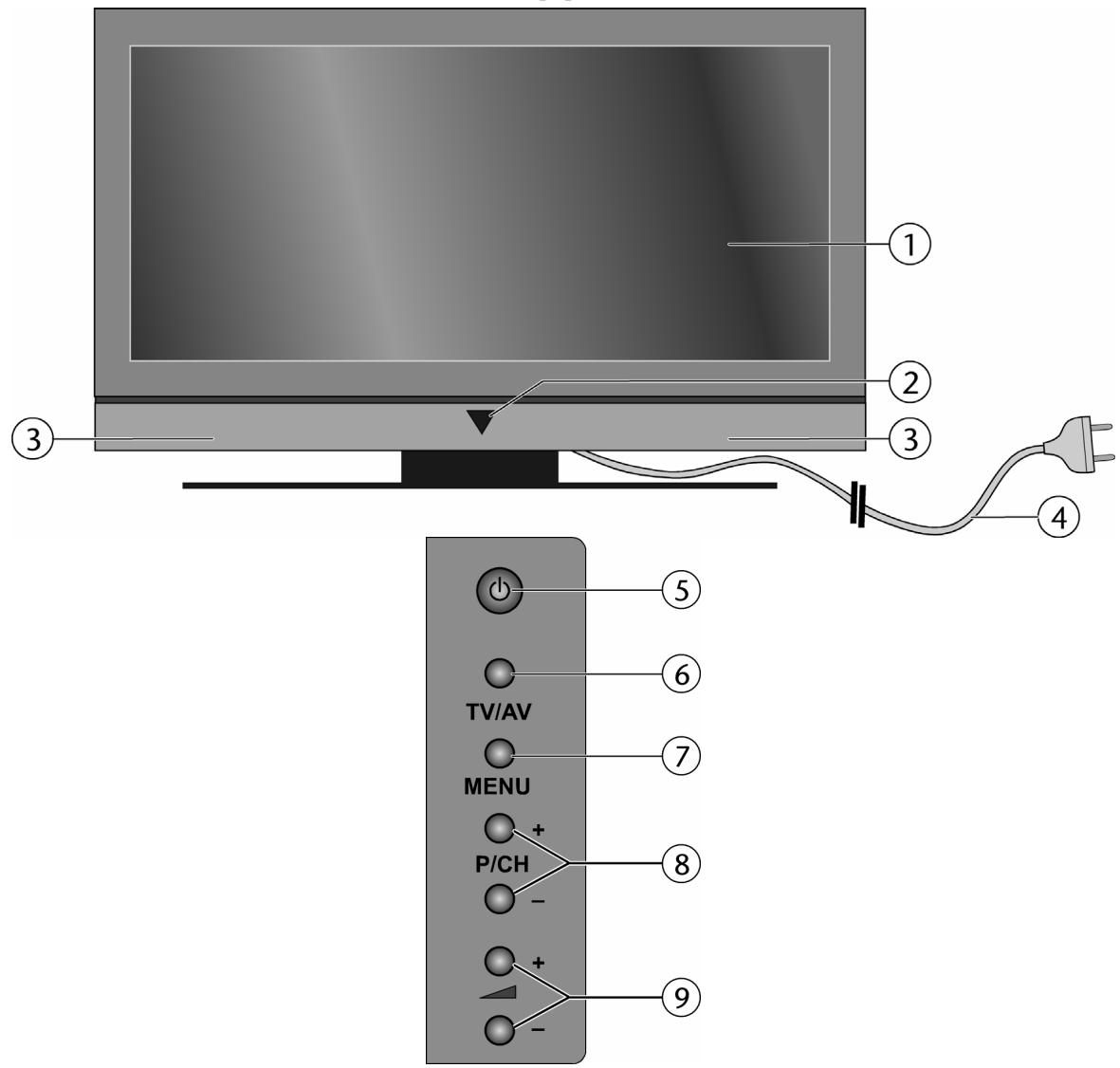

Lato anteriore e lato destro dell'apparecchio she Schermo TFT Indicatore di funzionamento con sensore ad infrarossi integrato L'indicatore di funzionamento si illumina di blu quando l'apparecchio si trova in modalità standby. Si spegne, quando l'apparecchio è acceso. Sensore ad infrarossi: campo di ricezione per i segnali ad infrarossi del telecomando. Altoparlanti Cavo direte © Interruttore di standby, per accendere l'apparecchio o per attivare la modalità standby TV/AV Scegliere il segnale di ingresso: TV (antenna), DTV-USB, EXT-1, EXT-2, EXT-2S, FAV, HDMI-1, HDMI-2, YPbPr, PC-VGA MENU per richiamare il menu dello schermo e scegliere le impostazioni dell'apparecchio +P/CH- per scegliere un programma o spostarsi in un menu — + perimpostare il volume o spostarsi in un menu

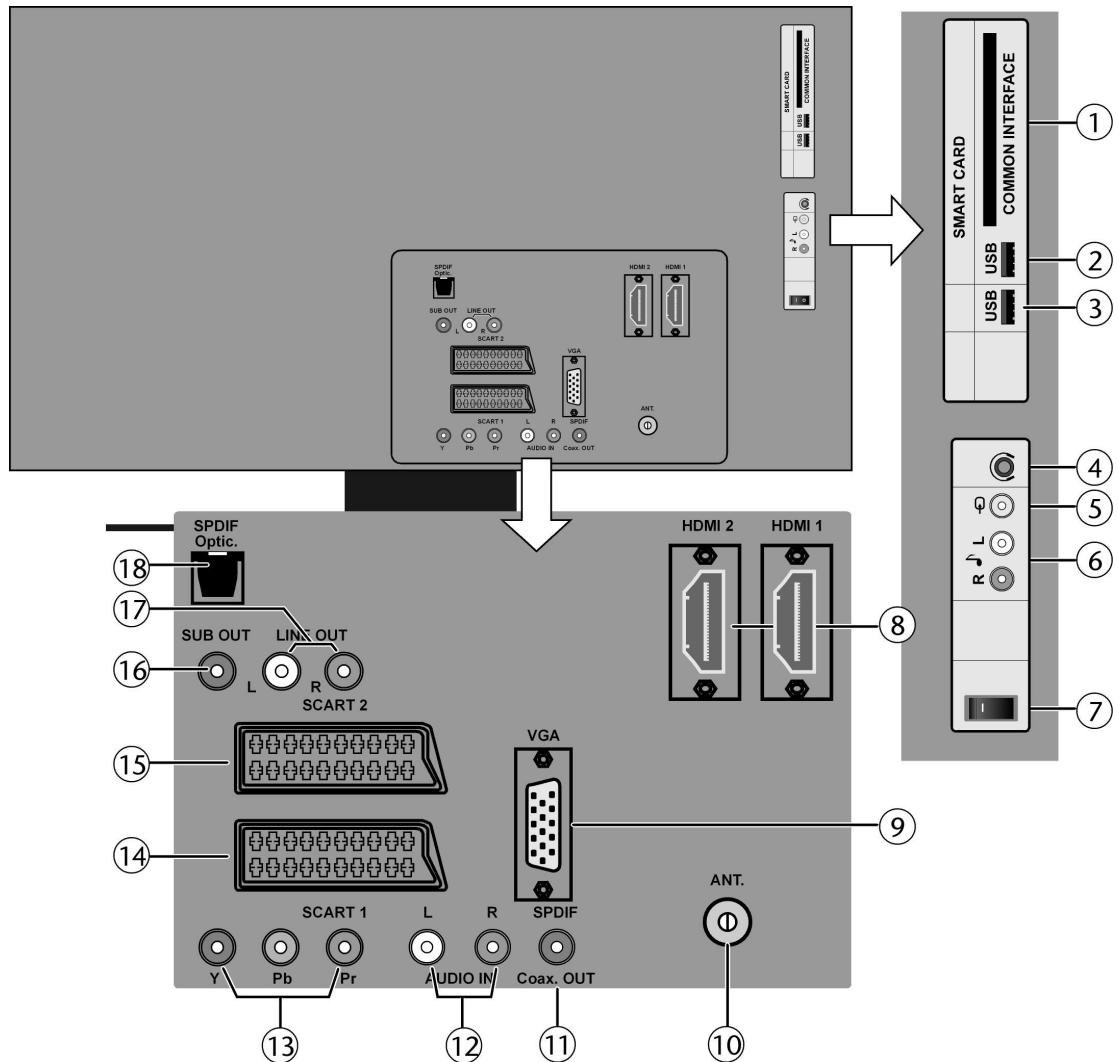

Lato posteriore e lato sinistro dell'apparecchio COMMON INTERFACE USB R/L Interruttore di rete HDMI 1-2 VGA ANT. . SPDIF Coax. OUT

Vano per il modulo Common Interface Connessione USB: Per collegare un dispositivo USB si utilizza il Sfoglia Media Connessione USB: Per collegare un dispositivo USB si utilizza il Menu USB in Modalità analogica. Per collegare una cuffia con jack da 3,5 mm Ingresso VIDEO (giallo): Per collegare un apparecchio tramite cavo Cinch Ingressi AUDIO (rosso/bianco): Per collegare un apparecchio tramite cavo Cinch Per collegare un apparecchio con uscita HDMI Connettore VGA per collegare un PC Per il collegamento dell'antenna Uscita audio digitale (coassiale) Ingresso audio per spinotto, ad esempio per i PC Ingressi dei componenti per collegare apparecchi che dispongono di uscite componenti Prese SCART Prese SCART; anche ingresso S-Video Presa cinch per collegare un subwoofer Uscita audio Uscita audio digitale (ottica)

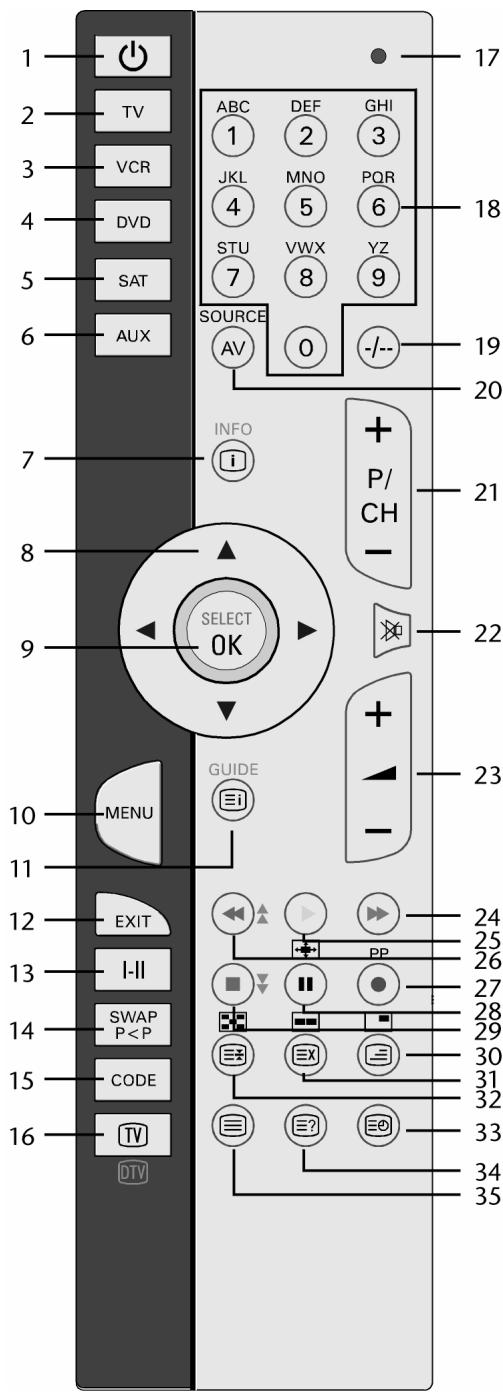

CODE TV/DTV Indicatore luminoso per confermare la selezione premendo il tasto 1,..,9

Tasto verde STANDBY, Spegnimento temporaneo della TV LCD 1 Per utilizzare l'apparecchio TV Per utilizzare un altro dispositivo programmato per il comando con questo telecomando 3 universale (vedi pagina 13). Le scritte offrono un prospetto descrittivo e non designano il tipo di dispositivo da selezionare 5 Per visualizzare informazioni, quali il numero del programma attuale e il formato dell'immagine Tasti direzione Per bloccare l'immagine TV (non in tutte le sorgenti); 7 Confermare la selezione in determinati menu Per aprire e chiudere il menu Richiamare la pagina indice del televideo. Modalità DTV: richiamare il prospetto EPG Peril comando degli apparecchi esterni 9 Per selezionare la modalità del tono Per regolare il programma TV precedente Per la programmazione di altri apparecchi Per selezionare il funzionamento TV 10 Chiudere il televideo Tasti numerici TV: Selezione del programma Televideo: Selezione delle pagine 14 Tasto senza funzione Per selezionare il segnale di ingresso degli apparecchi collegati 16 Per aumentare (+) oppure ridurre (-) il volume. Per disattivare l'audio Tasti di selezione programmi TV: Selezionare il programma successivo (+) o il programma precedente (-). Televideo: Selezionare la pagina successiva (+) o la pagina precedente (-). Per aprire il menu INSTALLAZIONE DVD/VCR: Brano, capitolo successivo /avanzamento successivo. Per aprire il menu CARATTER. DVD/VCR: Tasto Play: avviare la riproduzione Per aprire il menu SUONO DVD/VCR: Brano, capitolo precedente /avanzamento precedente . Per selezionare la modalità immagine DVD/VCR: avviare la registrazione WIDE: Selezionare il formato immagine DVD/CR: Tasto P ausa: Interrompere la riproduzione Per aprire il menu IMMAGINE DVD/VCR: Tasto STOP, terminare la riproduzione / registrazione Televideo: Mix (immagine trasparente) Attivare la finestra PIP, purché sia stato collegato un apparecchio ad un ingresso digitale Televideo: ricerca nascosta Attivare la finestra PAP, purché sia stato collegato un apparecchio ad un ingresso digitale

Televideo: Bloccare la pagina Nessuna funzione Per visualizzare l'ora / Televideo: Aprire la sottopagina Televideo: Testo nascosto Passare dalla modalità TV alla modalità PC Per attivare e disattivare il televideo

Contenuto Prospetto TV. Telecomando. Contenuto Indicazioni relative alle istruzioni per l’uso. Utilizzo secondo le norme. HD ready Confezione Istruzioni di sicurezza Sicurezza d'uso… Luogo di posizionamento Riparazione Ambiente idoneo Alimentazione elettrica Norme/Compatibilità elettromagnetica . Utilizzo delle batterie Telecomando universale . Utilizzo Programmazione del codice dell'apparecchio Funzionamento normale Messa in servizio Disimballaggio Inserimento delle batterie nel telecomando Collegamento dell'antenna Collegamento dell'alimentazione elettrica Utilizzo. Accensione e spegnimento della TV LCD Dopo la prima accensione. Selezione del programma . Regolazione del tono Regolazione dell'immagine Visualizzazione delle informazioni Selezione di un apparecchio esterno Televideo Selezione delle pagine del televideo Caratteristiche utili del televideo …. Funzione (PIP) "immagine nell’immagine“ e funzione (PAP) "immagine sull'immagine Attivazione ed elaborazione della funzione PIP Attivazione ed elaborazione della funzione PAP Impostazioni di base nel menu OSD Navigazione nel menu Sistema menu Sistema menu TV analogica Sistema menu Modalità PC Sistema Menu DTV

Collegamento degli apparecchi… Collegamento delle cuffie Collegamento dell'amplificatort Amplificatore digitale mediante porta coassiale. Amplificatore digitale mediante porta ottica Collegamento del lettore DVD Collegamento del videoregistratore … Collegamento del registratore DVD Collegamento del ricevitore (SAT, DVB-T, decoder, ecc.)..... Collegamento del registratore DVD o del videoregistratore e del ricevitore SAT Collegamento del camcorder Apparecchio con uscita HDMI o DVI. Collegamento del PC Collegamento del subwoofer. Risoluzione dei problem Si necessita di ulteriore supporto? Errori dei pixel nella TV LCD Pulizia Smaltimento . Confezione Apparecchio Batterie Telecomando.

Indicazioni relative alle istruzioni per l’uso Leggere attentamente le seguenti istruzioni per l'uso e seguire le indicazioni riportate. Solo cosi sarà Ti] possibile garantire l’affidabilità d'impiego e la a lunga durata della TV LCD. Tenere le presenti istruzioni sempre a portata di mano e vicino alla TV LCD. Conservare con cura le istruzioni per l'uso per poterle consegnare al nuovo proprietario in caso di cessione della TV LCD. Utilizzo secondo le norme ° _ Questo apparecchio serve per ricevere e riprodurre i programmi TV. Le diverse possibilità di collegamento consentono un'ulteriore espansione con le sorgenti di ricezione e riproduzione (ricevitore, lettore DVD, registratore DVD, videoregistratore, PC, ecc.). e Il presente apparecchio à idoneo al solo uso in locali interni e asciutti. e Il presente apparecchio non è idoneo all'uso come monitor dati per le postazioni degli impiegati. e Il presente apparecchio à progettato esclusivamente per l'uso privato e non è destinato all'uso industriale o commerciale. L'utilizzo in condizioni ambientali estreme puà determinare il danneggiamento dell'apparecchio. HD ready La TV LCD è dotata della caratteristica ,HD ready". Cid significa che sostanzialmente à in grado di riprodurre programmi televisivi ad elevata risoluzione (HDTV). A tale scopo è indispensabile che un segnale HDTV arrivi alla TV LCD da un settop box (HD STB) esterno. Confezione Si prega di verificare l'integrità della confezione e di comunicarci entro 14 giorni dall'acquisto l'eventuale mancanza di uno qualsiasi dei component. Attenzione! Non permettere ai bambini piccoli di giocare con le pellicole. Pericolo di soffocamento! Contenuto della confezione: ° TVLCD ° Cavo antenna ° __ Antenna DVB-T e__ Telecomando, comprese 2 batterie tipo R0O3 (AAA) 1,5V ° _Istruzioni per l'uso e _ Scheda di garanzia

Istruzioni di sicurezza Sicurezza d’uso ° Non lasciare mai incustoditi i bambini in modo da assicurarsi che non giochino con l'apparecchio. Questo apparecchio non è concepito per essere utilizzato da persone (inclusi i bambini) con capacità fisiche, sensoriali o intellettive limitate o con carenza di esperienza e/o di cognizioni, che pertanto devono essere controllate da persone responsabili della loro sicurezza o devono ricevere da loro le istruzioni sul corretto utilizzo dell'apparecchio. ° Tenere fuori dalla portata dei bambini i materiali per imballaggio, come per esempio le pellicole. In caso di uso improprio esiste il pericolo di soffocamento. ° Non aprire mai l'involucro esterno della TV LCD (scossa elettrica, corto circuito e pericolo di incendio)! °__ Noninserire nel dispositivo della TV LCD oggetti attraverso le fessure e le aperture (scossa elettrica, corto circuito)! ° Le fessure e le aperture della TV LCD servono per l'aerazione. Non coprire queste aperture (pericolo di surriscaldamento e di incendio)! + __ Nonesercitare alcuna pressione sul display. Pericolo di rottura dello schermo. e _ Iltelecomando ha un diodo ad infrarossi di classe 1. Utilizzare i LED senza apparecchi ottici. ° Attenzione! Se il display si rompe, c'è il pericolo di ferirsi. Raccogliere i pezzi rotti con i guanti di protezione ed inviarli al centro assistenza clienti perché venga effettuato il corretto smaltimento. Pulire poi le mani con del sapone, poiché non è da escludere la fuoriuscita di sostanze chimiche. ° __ Nontoccare il display con le dita oppure con oggetti spigolosi per evitare di danneggjiarlo. ° Rivolgersi all'assistenza clienti nel caso in cui: - il cavo di alimentazione fosse cotto o danneggiato -__ fosse penetrato del liquido nell'apparecchio -__ l'apparecchio non funzioni come da disposizioni -__ l'apparecchio fosse caduto oppure si fosse danneggiato Luogo di posizionamento ° Durante le prime ore dalla messa in servizio i nuovi apparecchi possono rilasciare un inevitabile e inconfondibile odore del tutto innocuo che si riduce progressivamente con il passare del tempo. Per contrastare la formazione di tale odore, si raccomanda di aerare periodicamente il locale. Nello sviluppo del presente prodotto abbiamo prestato la massima cura al rispetto dei valori con ampio margine. + Conservare la TV LCD e tutti gli apparecchi collegati lontano dall'umidità e non esporla alla polvere, al calore e alla luce diretta del sole. La mancata osservanza di queste indicazioni pud provocare malfunzionamenti oppure danni alla TV LCD. + Non utilizzare l'apparecchio all'aperto, poiché gli agenti esterni quali pioggia, neve, ecc. potrebbero danneggiarlo. ° Non esporre l'apparecchio a gocce d'acqua oppure a spruzzi d'acqua. Non appoggiare alcun contenitore con liquidi (vasi o simili) sull'apparecchio. Il contenitore potrebbe rovesciarsi e i liquidi penetrare nell'apparecchio, pregiudicandone la sicurezza elettrica. °__ Non appoggiare alcun oggetto che produca fiamme libere (candele o simili) sull'apparecchio. e Garantire una sufficiente distanza dalla parete del mobile. Rispettare una distanza minima di 10 cm dall'apparecchio per garantire una sufficiente aerazione. ° _ Posizionare e utilizzare tutti i componenti su un supporto stabile, piano e non soggetto a vibrazioni, per evitare la caduta della TV LCD. ° Evitare abbagjli, riflessie contrasti luce-ombra troppo intensi, per aver cura dei propri occhi. e La distanza di osservazione ideale à pari a 5 volte la diagonale dello schermo. Riparazione ° La riparazione à esclusivamente riservata a personale specializzato e qualificato. + Se è necessario eseguire una riparazione, rivolgersi solo ed esclusivamente ai nostri partner di assistenza autorizzati.

Ambiente idoneo L'apparecchio pud funzionare a una temperatura ambiente compresa tra +5° e +35° C e in presenza di umidità relativa compresa tra il 20% e l'85% (senza formazione di condensa). Se spenta, la TV LCD pud essere tenuta a una temperatura compresa tra -20° C e 60° C. Mantenere almeno un metro di distanza dalle fonti di interferenza magnetiche e ad alta frequenza (apparecchi TV, altre casse altoparlanti, telefoni cellulari, ecc.) per evitare malfunzionamenti e perdite di dati. Dopo il trasporto della TV LCD, attendere che l’apparecchio si sia adattato alla temperatura ambiente prima di effettuare la messa in servizio. In presenza di forti oscillazioni di temperatura o umidità, il fenomeno della condensazione pud generare all'interno della TV LCD dell'umidità capace di provocare corti circuiti elettrici. In caso di maltempo, oppure se l'apparecchio non viene utilizzato per un tempo prolungato, togliere la spina dalla presa e il cavo dell'antenna dalla presa dell'antenna. Alimentazione elettrica Ï /} Non dimenticare che anche con l'interruttore di alimentazione spento le parti dell'apparecchio sono sotto tensione. Per interrompere l’alimentazione elettrica della TV LCD o per collegare l'apparecchio senza tensione, staccare completamente l'apparecchio dalla rete. Utilizzare la TV LCD soltanto con prese di corrente messe a terra a 230 V- 50 Hz. Se non si à certi del tipo di alimentazione elettrica da utilizzare per l'installazione dell'apparecchio, rivolgersi al fornitore di energia elettrica. Per una maggiore sicurezza si consiglia di utilizzare una protezione contro le sovratensioni per proteggere la TV LCD da eventuali danni provocati da picchi di tensione o da folgorazione elettrica. Per interrompere l'alimentazione elettrica dello schermo, scollegare la spina di alimentazione dalla presa. La presa di corrente deve trovarsi in prossimità della TV LCD ed essere facilmente raggiungibile. Se si deve inserire una prolunga, fare attenzione che questa sia conforme ai requisiti VDE. Se necessario, rivolgersi all'installatore elettrico. Sistemare i cavi in modo tale che nessuno possa calpestarli o inciampare in essi. Non appoggiare alcun oggetto sui cavi, poiché altrimenti potrebbero danneggiarsi.

Norme/Compatibilità elettromagnetica La TV LCD soddisfa i requisiti di compatibilità elettromagnetica e di sicurezza elettrica delle seguenti disposizioni: EN 55013: 2001 + Valori limite e metodo di misurazione delle caratteristiche dei radiodisturbi di A1: 2003 + radioricevitori e degli apparecchi dell'elettronica di consumo utilizzati A2: 2006 EN 55020: 2007 Immunità alle interferenze dei radioricevitori e degli apparecchi dell'elettronica di consumo collegati EN 60065: 2002 + Apparecchi audio, video ed apparecchi elettronici simili, requisiti di sicurezza A1: 2006 EN 61000-3-2: 2006 Compatibilità elettromagnetica (EMC); parte 3: valori limite; sezione 2: valori limite per le correnti delle armoniche (corrente di ingresso degli apparecchi <16A per conduttore) EN 61000-3-3: 1995 + Compatibilità elettromagnetica (EMC); parte 3: valori limite; sezione 3: valori limite per A1: 2001 + le variazioni di tensione e tremolio nelle reti a bassa tensione per apparecchi con una A2: 2005 corrente di ingresso < 16A per conduttore EN 55022: 2006 Apparecchi per la tecnologia dell'informazione — Caratteristiche di radiodisturbo — Limiti e metodi di misura EN 55024: 1998 + Apparecchi per la tecnologia dell'informazione — Caratteristiche di immunità — Limiti e A1: 2001 + metodi di misura A2: 2003 L'apparecchio à conforme alle prescrizioni della Direttiva EMC 2004/108/CE nonché alla Direttiva bassa tensione 2006/95/CE. Utilizzo delle batterie Le batterie possono contenere materiali combustibili. Se utilizzate in modo inopportuno, le batterie possono esaurirsi, surriscaldarsi, infiammarsi e persino esplodere, cosa che pud provocare danni all'apparecchio e alla salute. Ë assolutamente necessario rispettare le seguenti indicazioni: ° Tenere le batterie fuori dalla portata dei bambini. Se le batterie dovessero venire ingoiate, contattare immediatamente il proprio medico. ° Non caricare mai le batterie (a meno che cid non sia espressamente indicato). ° Non scaricare mai le batterie a un'alta potenza erogata. + Non cortocircuitare mai le batterie. + __ Non esporre mai le batterie a fonti di eccessivo calore quali luce solare, flamme o simili! ° Non smontare, né deformare le batterie. Le mani o le dita possono ferirsi oppure il liquido delle batterie potrebbe finire negli occhi o sulla pelle. Se ci dovesse capitare, risciacquare i punti interessati con un'abbondante quantità d'acqua e informare immediatamente il medico. ° Evitare fortiurtie scosse. ° _ Noninvertire mai la polarità. ° Fare attenzione che il polo più (+) e il polo meno (-) vengano inseriti correttamente, per evitare cortocircuiti. °__ Non mischiare le batterie nuove con quelle vecchie, oppure con batterie di tipo diverso. Ciù potrebbe provocare malfunzionamenti dell'apparecchio. Inoltre le batterie a più bassa potenza potrebbero scaricarsi in modo significativo. ° __ Togliere subito le batterie scariche dall'apparecchio. ° Togliere le batterie dall'apparecchio, se questo non è stato utilizzato per un lungo periodo di tempo. e __ Sostituire tutte le batterie consumate presenti nell'apparecchio con nuove batterie dello stesso tipo. ° Isolare i contatti delle batterie con strisce adesive se si intende conservarle, oppure smaltire le batterie. + Se necessario pulire i contatti delle batterie e dell'apparecchio prima dell'inserimento.

Telecomando universale Utilizzo Questo telecomando universale pud sostituire fino a cinque telecomandi normali ed à in grado di comandare i seguenti tipi di apparecchi: TV Apparecchio TV con televideo, VCR Videoregistratore, DVD Lettore DVD oppure registratore DVD, SAT Ricevitore satellitare, AUX Apparecchi audio, quali lettore CD, amplificatore. Le denominazioni sui tasti sorgente "VCR", DVD", ,SAT", ecc. servono soltanto per renderli comprensibili. Naturalmente i tasti possono essere occupati anche da altri apparecchi, ad es. decoder P ay-TV). Il Tasto TV pud comandare soltanto un apparecchio TV. Programmazione del codice dell’apparecchio Per ogni apparecchio si deve programmare un codice a quattro cifre, se si desidera comandare con il telecomando universale mediante uno dei tasti sorgente (VCR, DVD, SAT, AUX). Inoltre le denominazioni sui tasti servono soltanto come riferimento. Ad eccezione del tasto TV ogni tasto pud essere occupato da un qualsiasi apparecchio ('Flex-Mode“o modalità flessibile). Il tasto TV pud essere occupato soltanto da un codice TV. Se si desidera programmare un videoregistratore come apparecchio, inserire prima una videocassetta. Inserimento del codice dell’apparecchio secondo l’elenco dei codici 1 codici degli apparecchi corrispondenti si possono ricavare dall'elenco dei codici allegato alle presenti istruzioni per l'uso. Quindi procedere nel seguente modo: > Accendere manualmente l'apparecchio corrispondente. > Tenere premuto il tasto CODICE per circa 3 secondi, fino a quando il LED rosso non siillumina stabilmente. > Premere brevemente il tasto sorgente desiderato (VCR, DVD, SAT, AUX). > Inserire il codice a quattro cifre ricavato dall'elenco dei codici. Per confermare che il tasto à stato premuto, il LED rosso si spegne per un attimo. Se l'inserimento del codice à valido, il LED rosso si spegne dopo l'inserimento dell'ultima cifra. Se invece viene inserito un codice non valido, il LED rosso lampeggia per tre secondi prima di spegnersi. Se l'apparecchio non risponde in modo opportuno, eventualmente ripetere la programmazione con un altro codice. Si prega di provare tutti i codici indicati per la relativa marca. Selezionare il codice in base al quale tutti i comandi disponibili del telecomando rispondono correttamente! Se cosi non si ottiene alcun risultato, provare allora con il metodo di ricerca descritto nel capitolo "Ricerca automatica". Ricerca manuale del codice Eseguire una ricerca manuale nel seguente modo: > Accendere manualmente l'apparecchio corrispondente. > Tenere premuto il tasto CODICE per circa 3 secondi, fino a quando il LED rosso non siillumina stabilmente. > Premere brevemente il tasto sorgente desiderato (VCR, DVD, SAT, AUX). > Premere ripetutamente (fino a 350 volte) il tasto O , P/CH+ oppure P/CH- fino a quando l’apparecchio che deve essere comandato non cambia canale o non risponde correttamente. La ricerca del codice inizierà con il numero a quattro cifre momentaneamente memorizzato. > Premere brevemente OK per memorizzare il codice. Tenuto conto dei diversi numeri di codice esistenti per ogni tipo di apparecchio si possono pre-programmare fino a 350 codici diversi. In singoli casi à possibile che siano disponibili soltanto le funzioni principali più usate. In alcuni modelli speciali la procedura descritta pud non portare al risultato desiderato.

Ricerca automatica del codice Se l'apparecchio non risponde al telecomando, anche se sono stati provati tutti i codici indicati per il tipo di apparecchio e per la marca corrispondente, provare con la ricerca automatica. In questo modo si possono trovare anche i codici di quelle marche che non sono riportate nell'elenco dei codici degli apparecchi. Se si desidera programmare i tasti sorgente VCR, DVD, SAT oppure AUX con un apparecchio diverso da quello descritto, si dovrà innanzitutto programmare un codice del tipo di apparecchio desiderato per la ricerca automatica. Ad esempio, se si desidera comandare un lettore DVD mediante il tasto AUX, programmare innanzitutto un qualsiasi codice per un lettore DVD tratto dall'elenco dei codici, prima di seguire le seguenti fasi della procedura: > Accendere manualmente l'apparecchio corrispondente. > Tenere premuto il tasto CODICE per circa 3 secondi, fino a quando il LED rosso non siillumina stabilmente. > Premere brevemente il tasto sorgente desiderato (VCR, DVD, SAT, AUX). > Rivolgere il telecomando in direzione dell'apparecchio e premere ancora una volta brevemente il tasto P/CH+. Se l’apparecchio non ha la funzione programma, premere invece il tasto P/CH+ ©. Dopo 6 secondi il telecomando inizia la ricerca dei codici ed invia tutti i codici uno dopo l'altro alla frequenza di un secondo (vedere anche la sezione successiva). Ad ogni invio il LED rosso siillumina. > Non appena l’apparecchio risponde al telecomando, premere OK. Se si è dimenticato di premere in tempo OK, à possibile tornare passo-passo con il tasto P/CH al codice che ha fatto rispondere l'apparecchio. Per interrompere la ricerca, premere OK. Frequenza di 1 secondo o di 3 secondi Se il telecomando invece di inviare un nuovo codice ogni secondo lo invia ogni 3 secondi, procedere nel seguente modo: > Premere P/CH+ (oppure Ô) due volte. Il telecomando ora invia solo ogni 3 secondi un nuovo codice. In questo modo si avrà più tempo per effettuare le operazioni, anche se la procedura durerà più a lungo. Ricerca del codice in base al marchio Questa funzione offre la possibilità di fare la ricerca a seconda del marchio. | marchi si trovano nell'elenco sottostante. Procedere nel seguente modo: > Accendere manualmente l'apparecchio corrispondente. > Tenere premuto il tasto CODICE per circa 3 secondi, fino a quando il LED rosso non siillumina stabilmente. > Premere brevemente il tasto sorgente desiderato (VCR, DVD, SAT, AUX).

Inserire il codice à una cifra in base al seguente elenco: Tasto1 MICRON, Tchibo Tasto2 Philips, Radiola, Philco, Erres, Pye Tasto3 Sony, Akai, Panasonic, ] VC, Sharp, Toshiba, Daewoo Tasto 4 Thomson, Brandt, Fergusson Tasto5 Saba, Nordmende, Telefunken Tasto6 Grundig, Blaupunkt TastoO tuttii marchi > Premere ripetutamente il tasto P/CH+ (oppure con i videoregistratori © oppure PLAY Be), fino a quando l'apparecchio non risponde correttamente. Procedere inoltre in modo rapido, perché altrimenti viene avviata la ricerca automatica dei codici. > Memorizzare il codice premendo OK. Se vengono trovati tutti i codici, il LED rosso lampeggia per circa 3 secondi.

Identificazione dei codici L'identificazione dei codici offre la possibilità di definire i codici già inseriti, che sono stati memorizzati nel telecomando. Procedere nel seguente modo: > Accendere manualmente l'apparecchio corrispondente. Tenere premuto il tasto CODICE per circa 3 secondi, fino a quando il LED rosso non siillumina stabilmente. Premere brevemente il tasto sorgente desiderato (VCR, DVD, SAT, AUX). II LED rosso lampeggia. Premere brevemente il tasto CODICE. || LED rosso lampeggia ancora una volta. Per trovare il primo numero, premere i tasti numerici da 0 a 9. Se il LED rosso si spegne per un attimo, il numero corrispondente verrà memorizzato come primo numero. > Per definire il secondo numero, premere di nuovo i tasti numerici da 0 a 9. Ripetere questa procedura per il terzo numero. > IILED rosso si spegne, non appena si provvede a premere il tasto per il quarto numero. L'identificazione dei codici à ora conclusa.

Funzionamento normale Comando dei singoli apparecchi Dopo aver effettuato la programmazione del telecomando per gli apparecchi audio/video, il telecomando funziona di nuovo con le funzioni principali più usate come telecomando originale dell'apparecchio corrispondente. Rivolgere il telecomando in direzione dell'apparecchio scelto e premere il tasto sorgente corrispondente. Utilizzare i soliti tasti come si fa abitualmente. Con la trasmissione di ciascun segnale ad infrarossi il LED rosso non siillumina per un attimo. Attivare ora le funzioni premendo il tasto funzione corrispondente del telecomando universale. Ricordare che: e In determinate circostanze non tutte le funzioni del telecomando originale sono direttamente disponibili sul telecomando universale. ° In particolare con i nuovi apparecchi à possibile che le funzioni siano state salvate su altri tasti rispetto a quelli normali oppure che le funzioni non siano disponibili. Funzione TUTTO DISINSERITO Ë possible spegnere contemporaneamente tutti gli apparecchi pre-programmati. Procedere nel seguente modo: > Premere di nuovo brevemente il tasto O e subito dopo premerlo ancora una volta più a lungo (almeno per due secondi). Ora tutti gli apparecchi pre-programmati vengono spenti uno dopo l'altro. Alcuni apparecchi si possono accendere e spegnere premendo il tasto ©. Questi apparecchi spenti vengono riaccesi dopo aver eseguito la funzione TUTTO DISINSERITO. GUIDA - EPG Guida per il programma elettronico Iltasto GUIDA (,EPG“=,Electronic Program Guide“ ovvero guida per il programma elettronico) ha una funzione diversa dopo che à stato usato per un codice qualsiasi: ° Perilcodice TV e satellite (ad es. TV SAT o DVB-T) il tasto consente di aprire il programma televisivo elettronico (EPG). ° Peril codice DVD il tasto consente di aprire il menu brani. e Peril codice VCR è possibile effettuare una programmazione con il tasto, nella misura in cui il videoregistratore dispone di una funzione ShowView. ° In modalità DTV il tasto consente di aprire il programma televisivo elettronico (EPG).

Messa in servizio Avviso Prima della messa in servizio si prega di leggere attentamente il capitolo "Istruzioni di sicurezza" a pagina

Disimballaggio Prima di disimballare l'apparecchio scegliere uno spazio opportuno per installarlo. > Chiedere aiuto per il disimballaggio dell'apparecchio. > Aprire il cartone facendo molta attenzione, per evitare di danneggiare l'apparecchio. Questo pud capitare, quando, per aprire il cartone, si usa un coltello con una lunga lama. > Non sorreggere da soli l'apparecchio, per evitare di farlo cadere e di riportare quindi danni alla salute e/o di danneggjiare l'apparecchio stesso. > Nella confezione sono contenuti diversi pezzi piccoli (batterie, viti, ecc.). Tenerli fuori dalla portata dei bambini. Pericolo di ingestione. > Conservare accuratamente il materiale di imballaggio e utilizzarlo soltanto quando si deve trasportare il televisore. Inserimento delle batterie nel telecomando A= > Rimuovere lo sportellino del vano batterie posto sul retro del telecomando. > Inserire due batterie di tipo RO3 / AAA/ 1,5V nel vano batterie del telecomando. Fare inoltre attenzione alla polarizzazione elettrica delle batterie (indicata sul fondo del vano batterie). 2% > Chiudere il vano batterie. A Estrarre le batterie dal telecomando, se l'apparecchio non viene utilizzato per un tempo prolungato. Il telecomando pud danneggiarsi se le batterie sono scariche.

Collegamento dell’antenna > Per collegare l’antenna di casa oppure l'impianto via cavo connettere la presa dell'antenna e la TV LCD conil cavo dell'antenna a doppia schermatura. Modalità DVB-T Se nella zona è disponibile il segnale DVB-T, à possibile riceverlo attraverso un'antenna adeguata. Non è necessario un ricevitore supplementare per la ricezione dei programmi DVB-T. Nota Per poter ricevere programmi cifrati/a pagamento, è necessario l'utilizzo di una scheda specifica. Pertanto inserire un modulo CAM (disponibile in commercio) nell'apposito vano posto sul lato sinistro dell'apparecchio (Common Interface). Quindi inserire la scheda del provider nel Modulo CAM. Collegamento dell’antenna DVB-T > Inserire la spina dell'antenna DVB-T in dotazione nella presa dell'antenna dell'apparecchio. Nota Se si utilizza un'antenna con alimentazione elettrica attiva occorre posizionare su Acceso l'alimentazione elettrica nel Menu Configurazione (vedi P agina 43). Per utilizzare l'antenna in dotazione impostare l'alimentazione elettrica su Spento. Collegamento dell’alimentazione elettrica > Azionare la TV LCD soltanto se collegata a prese di corrente collegate a terra da 230 V - 50 Hz. Se nonsiè sicuri dell'alimentazione elettrica nel luogo di installazione occorre rivolgersi al proprio fornitore di energia.

Utilizzo Per utilizzare la TV LCD si pud usare il telecomando oppure i tasti di selezione rapida sull'apparecchio. Con i tasti di selezione rapida si pud: . Ô Accendere e spegnere l'apparecchio in STANDBY e TV/AV Selezionare un apparecchio esterno (vedi pagina 22) + MENU Richiamare il menu schermo per eseguire le impostazioni sull'apparecchio + _+P/CH- Selezionare un programma oppure navigare nel menu + —m+ Regolare il volume oppure navigare nel menu Il prospetto descrittivo del telecomando è disponibile a pagina 5. Accensione e spegnimento della TV LCD > Premere l'interruttore di funzionamento sul lato sinistro dell'apparecchio. L'apparecchio passa in modalità standby e l'indicatore sul lato anteriore dell'apparecchio lampeggia di blu. > Per accendere l'apparecchio, premere Un tasto numerico del telecomando oppure un tasto di selezione del programma P/CH sull'apparecchio. L'indicatore sul lato anteriore si spegne. > Premendo il tasto standby Ô del telecomando oppure il tasto standby © sul lato destro dell'apparecchio ritornare di nuovo alla modalità standby. > Premendo il tasto standby si spegne l'apparecchio, ma l'apparecchio rimane tuttavia collegato all'alimentazione. Avviso Dopo cinque minuti ,in caso di mancato segnale di ingresso, l'apparecchio passa automaticamente alla modalità standby. Sullo schermo fino ad allora viene visualizzato un timer per il conto alla rovescia. Questa funzione non è disponibile per tutte le sorgenti. Dopo la prima accensione Quando si accende l'apparecchio per la prima volta, viene visualizzato il menu DTV. Compare il messaggio di benvenuto in varie lingue e viene richiesto di scegliere la lingua del menu DTV. Prima Installazione Welcome please select your language! English Wählen Sie bitte Ihre Sprache aus! Deutsch Bienvenue ! Veuillez choisir une langue. Francais Bienvenido, seleccione un idioma. Espanol Selezionare la lingua! Italiano > Tramite itasti direzionali + « è possibile spostarsi in alto o in basso nel menu e scegliere la lingua desiderata. Nel menu di aiuto sono riportate le informazioni per l'utilizzo del menu DTV, premere il tasto per richiamare il menu di aiuto. Se si preme ancora una volta il tasto INFO, si esce nuovamente dal menu di aiuto. Dopo avere confermato la scelta della lingua premendo Ok, inizia la prima installazione. Prima Installazione Benvenuti! END perscegisr pee [EE KA per continuare > Premendo itasti direzionali 4 » scegliere il paese desiderato e premere OK. Viene visualizzata la richiesta della Modalità Antenna attiva. Prima Installazione Benvenuti! ENDA Modalità antennaattiva 4 Srme )» KA per continuare

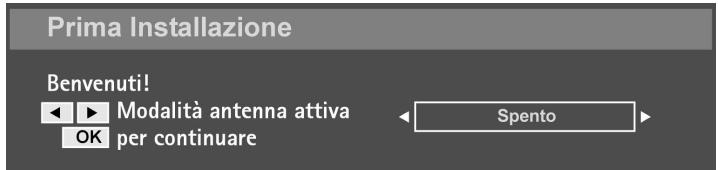

> Sesiutilizza un'antenna con alimentazione elettrica attiva, occorre impostare l'alimentazione elettrica su Acceso. Per utilizzare l'antenna in dotazione impostare l'alimentazione elettrica su Spento. P oi premere OK per proseguire. Viene visualizzata la richiesta della ricerca automatica dei canal digitali. Si desidera attivare la ricerca automatica dei canali digital CL vw »> Per avviare la ricerca digitale dei canali premendo i tasti direzionali « » evidenziare Si e premere OK. Per interrompere evidenziare No premendo i tasti direzionali 4 »> e premere OK. Nota Prima di awviare la ricerca dei canali assicurarsi che sia inserita un'antenna DVB-T. Se la ricezione DVB-T non è disponibile, interrompere la ricerca dei canali selezionando la voce No. L'apparecchio passa in rassegna automaticamente i canali UHF 21-69 e ji canali VHF 5-12 e ricerca i canali della TV digitale terrestre. Vengono visualizzati i nomi dei canali individuati. Questa procedura dura circa cinque minuti. Per interrompere la ricerca si pud premere in qualsiasi momento il tasto MENU. Durante la ricerca automatica dei canali viene visualizzato il seguente menu: Scansione Automatica Canali Ricerca canale: UHF 35. Attendere prego. CI vorrano aleuni minuti 100 %

LET'AnnNuIArIcer à > Altermine della ricerca digitale dei canali viene richiesto di iniziare la ricerca dei canali analogici. Si desiderano cercare i canali analogi CSI] Nota Prima di avviare la ricerca dei canali assicurarsi che sia disponibile un segnale analogico dell'antenna. Altrimenti interrompere la ricerca dei canali selezionando la voce No. > Perinterrompere evidenziare No premendo i tasti direzionali 4 »> e premere OK. Per avviare la ricerca analogica dei canali evidenziare premendo i tasti direzionali e premere . Per avviare la ricerca analogica dei canali evidenziare Si premendo i tasti direzionali 4 » e premere OK. Il televisore passa in modalità TV analogica e viene visualizzato il Menu TABELLA PROGRAMMI. ie | ea ess | TABELLA PROGRAMMI D Lingua Italiano Paese I Lingua Televideo Occid.

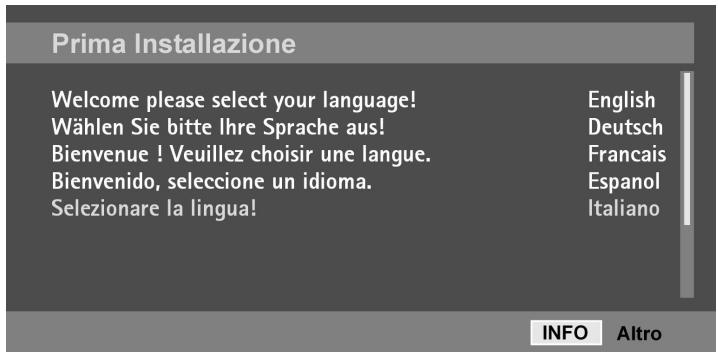

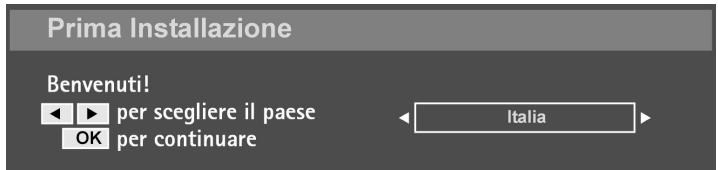

> Se si desidera modificare la lingua preimpostata (Deutsch) impostare la lingua desiderata premendo i tasti direzionali 4 ». > Scegliere quindi eventualmente la voce Paese premendo il tasto direzionale + e selezionare il paese desiderato premendo i tasti direzionali 4 ».L'impostazione del paese influisce sulla sequenza in cui i programmi vengono memorizzati. > Qualora si volesse modificare anche la preimpostazione per la lingua del televideo, premendo il tasto direzionale + Selezionare la voce Lingua Televideo e premendo i tasti direzionali 4 » selezionare l'area linguistica desiderata tra Occid.., Orient. Turco/Greco, Cirillico, Arabo o Persian (vedi anche Menu CARATTER. P agina 32). > Quindi confermare il messaggio ,CONTROLLARE CAVO ANTENNA", premendo il tasto OK oppure il tasto rosso

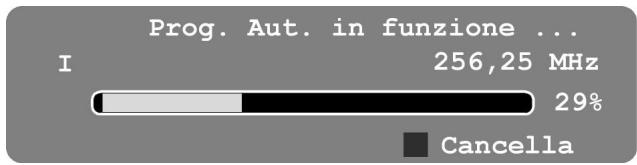

> Perinterrompere la procedura premere il tasto blu D. Ricerca automatica dei programmi APS Poiinizia la ricerca automatica dei programmi (APS). Richiede alcuni minuti. Si pud interrompere la procedura premendo il tasto blu | programmi sono salvati nelle posizioni di programma = = seguendo un ordine specifico relativo ai diversi paesi. Si Prog. Aut. in funzione ... possono memorizzare 199 programmi. 256,25 MHz

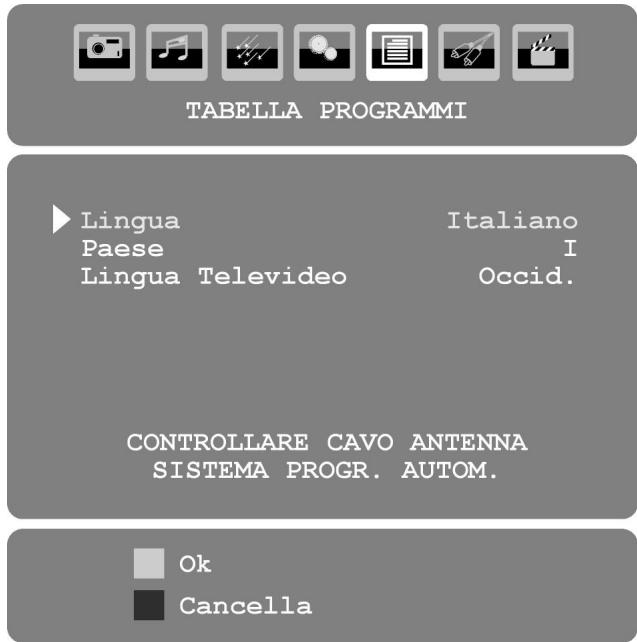

Altermine del salvataggio automatico dei programmi Cancella viene visualizzata la tabella dei programmi (vedi Menu INSTALLAZIONE à P agina 33). Se la tabella non viene ulteriormente modificata, dopo un paio di minuti si chiude. Il programma viene riprodotto sulla posizione di programma 1. Se la tabella dei programmi non dovesse chiudersi da sé, premere il tasto MENU per disattivare la funzione. Selezione del programma ° Per selezionare un programma, premere uno dei tasti P/CH (sull'apparecchio o sul telecomando) oppure selezionare direttamente il programma tramite un tasto numerico. Prima dell'inserimento di un numero a due cifre premere il tasto --- + Coniltasto SWAP/P<P selezionare il programma riprodotto per ultimo. Regolazione del tono > Mediante i tasti di regolazione del volume — = + posti sul telecomando oppure sull'apparecchio alzare 0 abbassare il volume. > Perdisattivare completamente e regolare di nuovo il tono, premere il tasto di muting Du. > Coniltasto I-Il selezionare riproduzione mono o stereo, tono | o tono II. Il tono I e il tono Il possono apparire soltanto se la trasmissione in onda supporta la modalità DUAL (ad es. le trasmissioni bilingue).

Regolazione dell’immagine La TV LCD pud visualizzare diversi formati immagine. A seconda della trasmissione le immagini vengono trasmesse nel formato 4:3 oppure 16:9. Regolazione della modalità zoom con il tasto > Premereil tasto per convertire i seguenti formati immagine: Auto: Il formato riprodotto viene impostato automaticamente sul segnale di ingresso. Un'immagine viene zoomata nel formato 16:9 16:9: corrispondente alle dimensioni dello schermo intero.

(e) Per la visualizzazione senza distorsioni di un'immagine nel #8: formato 4:3. L'immagine si dilata sul bordo sinistro e destro per riempire Panoramico: | lo schermo; il bordo superiore e/o inferiore viene in parte tagliato fuori.

Un'immagine nel formato 14:9 ("letterbox") si dilata sul 148: bordo superiore ed inferiore dello schermo. Un'immagine viene zoomata nel formato 16:9 delle Cinema: dimensioni dello schermo intero.

Come per l'impostazione "Cinema". Tuttavia limmagine Sottotitoli: viene spostata verso l'alto, in modo tale che le linee sottostanti oppure i caratteri correnti diventino visibili. LL] Zoom: L'immagine viene automaticamente dilatata in base all'ampiezza totale dello schermo. 070 0/7 O OFO O0 oo Zoom in modalità PC In modalità PC sono disponibili i formati 4:3 e 16:9. Ulteriori impostazioni delle immagini Premendo il tasto OK/SELECT si pud bloccare e sbloccare di nuovo l'immagine. Questa funzione non è disponible per tutte le sorgenti.

Visualizzazione delle informazioni > Premereil tasto INFO per visualizzare le seguenti impostazioni in corso: - _ Posizione del programma e nome del programma - _Regolazione del tono (mono oppure stereo) - Regolazione dell'immagine > Le stesse informazioni si possono avere passando ad un altro programma. > In Modalità ATV si pub visualizzare l'ora premendo il tasto ET (ora/sottopagina del televideo). In Modalità DTV si attivano e si disattivano i sottotitoli (se disponibili) premendo il tasto INFO. Selezione di un apparecchio esterno Avviso Ricordare che il dispositivo (l'apparecchio) collegato al tasto AV/SOURCE viene riconosciuto soltanto se questo dispositivo à riportato nel menu sorgente (vedi menu sorgente a pagina 35). > Coniltasto AV/SOURCE selezionare gli ingressi degli apparecchi collegati. TV: Modalità TV (segnale dell'antenna), Riproduzione USB mediante la porta USB inferiore DTV/USB: Modalità DVB-T (segnale digitale dell'antenna) Riproduzione USB mediante la porta USB superiore EXT-1 Apparecchio sulla presa SCART 1 EXT-2 Apparecchio sulla presa SCART 2 EXT-2S: Apparecchio S-Video sulla presa SCART 2 FAV FAV: Apparecchio sugli ingressi RCA giallo/bianco/rosso HDMI-1 HDMI Ingresso 1 HDMI-2 HDMI Ingresso 2 YPbPr Apparecchio sugli ingressi dei componenti video e audio PC-VGA Apparecchio sull'ingresso PC

Televideo Iltelevideo à un servizio gratuito che viene attivato dalla maggior parte delle stazioni televisive ed offre informazioni aggiornate sulle notizie, sul tempo, sui programmi televisivi, sulle quotazioni, sui sottotitoli e su altri argomenti. La TV offre molte funzioni utili per l'utilizzo del televideo, quali il testo multipage, là memorizzazione della sottopagina, oppure la navigazione rapida. Utilizzo del televideo Iltelecomando dispone di appositi tasti per il televideo. Sul lato ribaltabile anteriore à presente un prospetto relativo al televideo . > Selezionare un programma televisivo e il televideo viene attivato. > Premere una volta il tasto © per visualizzare la pagina base/indice del televideo. > Secisitrova in modalità televideo, premendo per due volte il tasto É l'apparecchio ritorna in modalità TV. Funzione (PAT) "Immagine e testo“ Si possono visualizzare contemporaneamente il televideo e l'immagine TV mediante la funzione PAT "immagine e testo". > Premere per due volte il tasto Æ sul lato sinistro verra sovraimpressa l'immagine TV e sul lato destro il televideo. > Premere di nuovo il tasto Je l'apparecchio passerà dinuovo alla modalità TV. Con il tasto TV si ritorna di nuovo direttamente in modalità TV. Selezione delle pagine del televideo Tasti numerici > Inserire il numero a tre cifre corrispondente alla pagina del televideo desiderata premendo direttamente i tasti numerici. > Ilnumero della pagina selezionata verrà visualizzato nell'angolo in alto a sinistra dello schermo. Il selezionatore del televideo cerca fino a quando non trova il numero di pagina desiderato. Tasti per la selezione dei programmi > Mediante i tasti per la selezione dei programmi sfogliare avanti e indietro le pagine del televideo. Tasti colorati > Se sul bordo inferiore dell'immagine sono presenti voci colorate del testo, si possono selezionare questi contenuti premendo direttamente i corrispondenti tasti colorati ROSSO €, GIALLO Bb, BLU Bb e VERDE DE. Sottopagine Alcune pagine del televideo contengono delle sottopagine. Sul bordo inferiore dell'immagine viene per es. visualizzato 1/3. Le sottopagine vengono sovraimpresse, una di seguito all'altra, a una distanza di circa mezzo minuto. Si possono richiamare le sottopagine anche autonomamente, premendo il tasto €. Apparirà un campo di inserimento a quattro cifre, nel quale si potrà inserire il numero di una sottopagina (per es. 0002). In alternativa le sottopagine si possono sfogliare mediante i tasti direzione « ».

Caratteristiche utili del televideo Mix tra televideo e immagine TV > Premereil tasto per visualizzare il televideo in modalità trasparente (l'immagine TV appare sullo sfondo). INDICE » Premendo il tasto ED selezionare la pagina dell'indice che comprende un elenco del contenuto del televideo. E3 STOP La pagina del televideo che à stata selezionata contiene probabilmente più informazioni di quante se ne possano adattare sullo schermo. In questo caso le informazioni verranno suddivise su più sottopagine. Le sottopagine verranno sfogliate a intervalli di tempo regolari. > Premere il tasto 7 per evitare il cambiamento automatico della pagina. Il simbolo STOP verrà visualizzato nell'angolo in alto a sinistra dello schermo e il cambiamento automatico della pagina verrà interrotto. > Premere di nuovo il tasto 7 per consentire di nuovo il cambiamento automatico della pagina. EX Ricerca nascosta Se in modalità televideo verrà premuto il tasto , la TV visualizzerà il televideo sullo sfondo. P ertanto si possono bypassare i tempi di attesa fino alla visualizzazione della pagina desiderata. > Selezionare il numero della pagina desiderata nella modalità del televideo. » per passare alla modalità TV, mentre si attende la visualizzazione della pagina del televideo iderata. Nell'angolo in alto a sinistra apparirà un campo con il numero della pagina ricercata oppure il simbolo fino à quando la pagina non verrà trovata. > Non appena verrà trovata la pagina desiderata, apparirà il numero della pagina. > Premere di nuovoil tasto per visualizzare la pagina desiderata. Visualizzazione del testo nascosto > Per visualizzare le informazioni nascoste, quali per es. la soluzione di indovinelli, cruciverba o quiz, premere di nuovo il tasto > Premendo di nuovo il tasto le risposte verranno di nuovo nascoste. Raddoppiamento della grandezza delle pagine Questa funzione consente di visualizzare le informazioni del televideo con dimensioni raddoppiate . > Premereil tasto Il, per ingrandire il taglio alto. > Premere di nuovoil tasto Il, per visualizzare il taglio basso ingrandito. > Premere nuovamente il tasto Il e il televideo verrà visualizzato di nuovo nella grandezza normale.

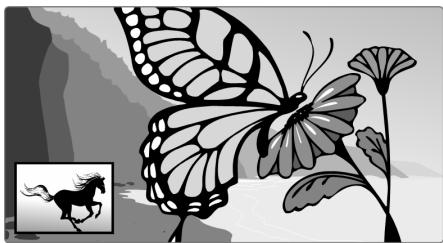

Funzione (PIP) "immagine nell’immagine“ e funzione (PAP) “"immagine sull'immagine“ Con le funzioni PIP e PAP si possono visualizzare contemporaneamente sullo schermo della TV LCD due immagini provenienti da due sorgenti diverse (ad es. l'immagine TV e l’immagine di un lettore DVD collegato). La TV LCD dispone di due tuner analogici, pertanto mediante le funzioni PIP e PAP si possono visualizzare contemporaneamente due programmi TV. ° __ PIP (,picture in picture“ ="immagine nell'immagine“): Una piccola immagine (la finestra PIP) verrà attivata all'interno dell'immagine principale. ° PAP (,picture and picture“ ="immagine sull'immagine“): Le immagini verranno visualizzate l'una accanto all'altro. Sorgenti per PIP e PAP Le sorgenti per la seconda immagine dipendono dalla sorgente da cui à assunta l'immagine principale: TV DTV/USB | SCARTI SCART2 FAV HDMIL HDMI2 | YPbPr PC-VGA TV x x v (RGB) x x v v v v DTV/USB x x v v v v v v v SCARTI v (RGB) v x v (RGB) | (RGB) v v v v SCART2 x v v (RGB) x x v v v v FAV x v v (RGB) x x v v v v HDMII v v v v v x x v v HDMI2 v v v v v x X v v YPbPr m v m m v v v x m PC-VGA v v v v v v v v x À GB“significa: La selezione è possibile solo qualora la presa SCART 1 sia in grado di ricevere un segnale RGB. La presa SCART 1 deve quindi ricevere un segnale RGB in modo da consentire la funzione PIP/PAP con le sorgenti TV, SCART 2, FAV o S-VHS. Assegnando tale sorgente alla finestra principale e con SCART 1 che non riceve alcun segnale RGB, la sorgente PIP/PAP non pud passare alla sorgente SCART 1. Indicazioni: All'ingresso SCARTI1 deve essere presente un segnale RGB perché le sorgenti TV, SCART2 e FAV possano essere visualizzate mediante la funzione PIP/PAP. Se una di queste sorgenti viene visualizzata nella finestra principale e all'ingresso SCART1 non è presente alcun segnale RGB, non è possibile richiamare l'ingresso SCART1 mediante la funzione PIP/PAP. Se l'ingresso SCART1 viene visualizzato nella finestra principale e all'ingresso SCART1 non è presente alcun segnale RGB, non è possibile richiamare le sorgenti TV, SCART2 e FAV mediante la funzione PIP/PAP.

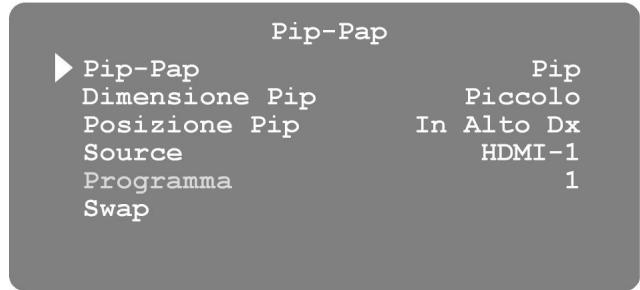

Attivazione ed elaborazione della funzione PIP > Collegare un dispositivo (ad es. un lettore DVD) a uno degli ingressi (ad es. un ingresso HDMI). Qualora il televisore LCD non riproduca da sé l'immagine del dispositivo esterno, selezionare la sorgente premendo il tasto AV/SOURCE e/o nel Menu sorgente (vedi P agina 35). Quindi l'immagine del dispositivo esterno è l'immagine principale. > Premereiltasto Cs. Dato che si riproduce un ingresso digitale, ora all'interno dell'immagine principale viene visualizzata la finestra PIP (immagine piccola) con l'immagine di un ingresso analogico. ° Premendo itasti direzionali 4 » si pud selezionare la finestra attiva. ° __ Mentre la finestra attiva è incorniciata in giallo, premere il tasto AV/SOURCE per poi selezionare un'altra sorgente premendo i tasti « +. + Premendoil tasto SWAP/P>P si possono scambiare la finestra PIP e l'immagine principale. > Perchiudere la finestra PIP premere nuovamente il tasto Ca Il menu PIP Per la finestra PIP si possono eseguire diverse impostazioni. Tali impostazioni possono essere eseguite mediante il Menu PIP. > Quando PIP è attivato aprire il menu premendo il tasto MENU. > Selezionare la voce CARATTER. (cfr. anche pagina 28 e pagina 32). > Poiselezionare la voce Pip-Pap. Pip Dimensione Pip Piccolo Posizione Pip In Alto Dx Source HDMI-1 Programma 1 Swap Voce di menu Impostazione Pip-Pap Posizionare la funzione PIP e/o la funzione PAP su oppure Dimensione Pip Impostare la dimensione della finestra PIP. Scegliere tra Piccolo e Grande. Posizione Pip Impostare la posizione della finestra PIP. Scegliere tra In Alto Sx, In Alto Dx, In Basso a De e In Basso Sx. Source Selezionare la sorgente per la finestra PIP. Le combinazioni consentite si ricavano dalla tabella a pagina 25. Programma PIP non è disponibile nell'impostazione. Swap Si possono scambiare la finestra PIP e la finestra principale.

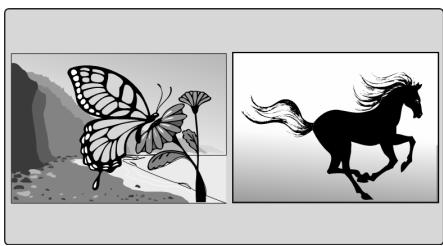

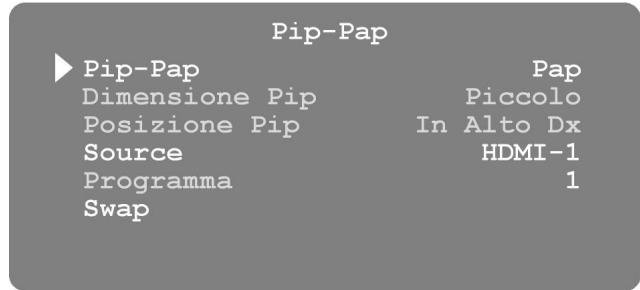

Attivazione ed elaborazione della funzione PAP > Collegare un dispositivo (ad es. un lettore DVD) a uno degli ingressi (ad es. un ingresso HDMI). Qualora il televisore LCD non riproduca da sé l'immagine del dispositivo esterno, selezionare la sorgente premendo il tasto AV/SOURCE e/o nel Menu sorgente (vedi P agina 35). ora l'immagine del dispositivo esterno à l'immagine principale. > Premere il tasto [a Dato che si riproduce un ingresso digitale, ora a destra accanto all'immagine principale viene visualizzata limmagine PAP con l'immagine di un ingresso analogico. e _ Premendo itasti direzionali 4 » si pud selezionare la finestra attiva. ° __ Mentre la finestra attiva è incorniciata in giallo, premere il tasto AV/SOURCE per poi selezionare un'altra sorgente premendo i tasti « +. + Premendoil tasto SWAP/P>P si possono scambiare le finestre. > Perchiudere la finestra PAP premere nuovamente il tasto [al Il menu PAP Per la finestra PAP si possono eseguire diverse impostazioni. Taliimpostazioni possono essere eseguite mediante il Menu PAP. > Quando PAP è attivo aprire il menu premendo il tasto MENU. > Selezionare la voce CARATTER. (cfr. anche P agina 28 e Pagina 32). > Poiselezionare la voce Pip-Pap. Pip-Pap D Pip-Pap Pap Dimensione Pip Piccolo Posizione Pip In Alto Dx Source HDMI-1 Programna 1 Swap Voce di menu Impostazione Pip-Pap Impostare la funzione PIP e/o la funzione PAP su Acceso oppure Spento. Dimensione Pip PAP non è disponibile nell'impostazione. Posizione Pip PAP non è disponibile nell'impostazione. Source Selezionare la sorgente per la finestra PAP. Le combinazioni consentite si ricavano dalla tabella à Pagina 25. Programma PAP non è disponibile nell'impostazione. Swap Si possono scambiare la finestra PAP e la finestra principale.

Impostazioni di base nel menu OSD Tramite il menu OSD (sullo schermo del display) si possono impostare determinati parametri della TV LCD. Navigazione nel menu RARE:

Premere il tasto MENU per attivare OSD. Premendo i tasti direzione 4 » selezionare le opzioni dal menu principale. Premendo i tasti direzione « + selezionare le opzioni da un menu. Premendo i tasti direzione « ritornare al menu principale. Premendo i tasti direzione » aprire un sottomenu (non disponibile in ogni menu). Premendo il tasto MENU ritornare al menu superiore. Premendo i tasti direzione 4 » regolare il valore desiderato oppure effettuare un'altra selezione. Premendo il tasto OK confermare la selezione e memorizzare l'impostazione. Premendo il tasto MENU si chiude il menu. Fare attenzione che il menu si chiuda automaticamente dopo circa 15, 30 oppure 60 secondi, se non viene premuto alcun tasto (impostazione del menu Interruzione Menu nel menu CARATTER. vedere la pagina 32). Sistema menu Sistema menu TV analogica + Menu IMMAGINE ° Menu SUONO ° Menu CARATTER. ° Menu INSTALLAZIONE ° Menu TABELLA PROGRAMMI + Menu sorgente ° Menu USB Sistema menu Modalità PC + Menu POSIZIONAMENTO PC ° Menu IMMAGINE ° Menu SUONO ° Menu CARATTER. + Menu sorgente ° Menu USB Sistema menu DTV + Menu Lista Canali

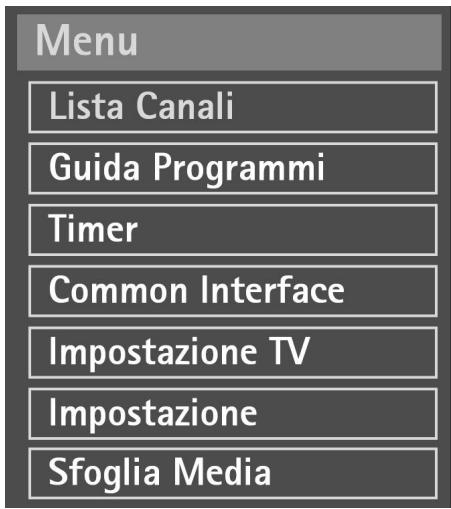

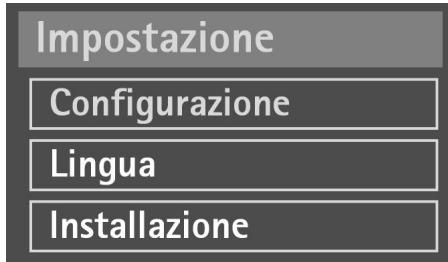

° Menu Guida Programmi + Menu Timer + Menu Common Interface . Menu Impostazione TV . Menu Impostazione + Menu Sfoglia Media Nota A causa di possibili modifiche tecniche i menu qui descritti possono essere diversi da quelli presenti sul proprio schermo. Nota: A seconda della sorgente scelta non tutti i menu sono disponibili. Per richiamare menu non disponibili, innanzitutto occorre cambiare la sorgente.

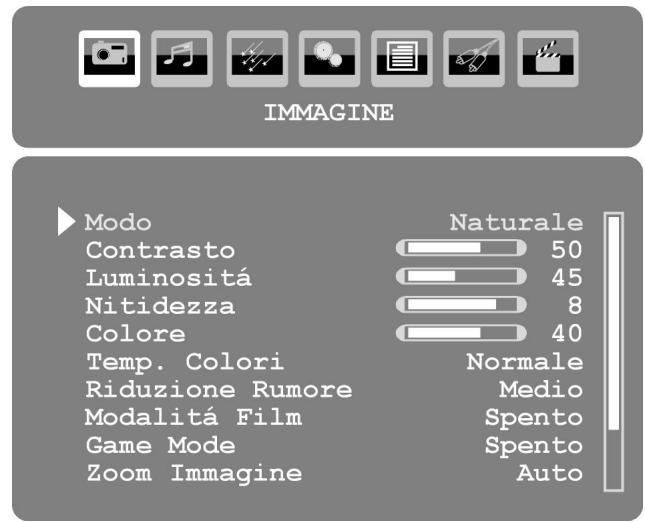

Sistema menu TV analogica Menu IMMAGINE Naturale —_ _) 50 = D) 45 —— ) 56 —_ >) 40 Normale Medio Spento Spento Auto Contrasto Luminosité Nitidezza Colore Temp. Colori Riduzione Rumore Modalité Film Game Mode Zoom Immagine Voce del menu Impostazioni Modo Selezionare la modalità dell'immagine: Naturale, Cinema, Dinamico. Questa funzione corrisponde al tasto PP. Contrasto Ridurre o aumentare il contrasto (scala 0 - 63). Luminosità Ridurre o aumentare la luminosità (scala 0 - 63). Nitidezza Ridurre o aumentare la nitidezza (scala 0 - 15). Colore Ridurre o aumentare l'intensità di colore (scala 0 - 63). Temp. Colori Selezionare la tonalità: Normale, Caldo, Freddo. Riduzione Rumore Con questa funzione è possibile ridurre i fruscii e migliorare la qualità delle immagini con segnale debole. Selezionare Spento, Basso, Medio o Alto. Modalità Film Riproduzione ottimizzata dell'immagine dei film. Game Mode Riproduzione ottimizzata dell'immagine dei giochi. Zoom Immagine Impostare la modalità zoom standard. Memorizza Premendo » oppure OK si memorizzano le impostazioni. Reset Premendo » oppure OK si ripristinano tutte le impostazioni iniziali dell'immagine.

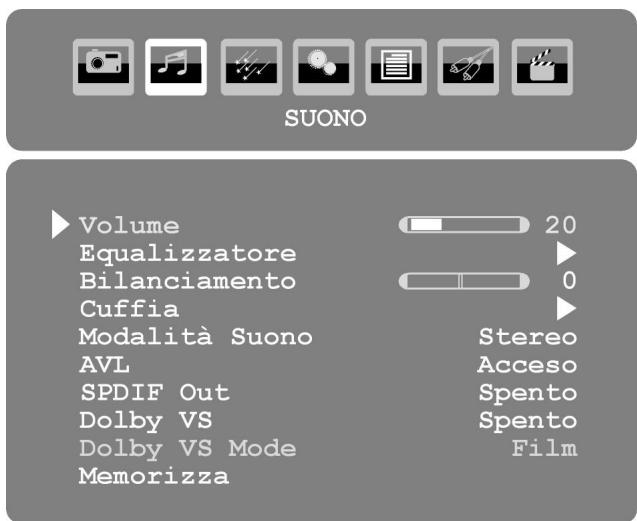

Menu SUONO D Volume Equalizzatore Bilanciamento Cuffia Modalità Suono AVL Acceso SPDIF Out Spento Dolby VS Spento Dolby VS Mode Filn Memorizza Voce del menu Impostazioni Volume Impostazione di base del volume durante la regolazione (scala 0 - 63). Selezionare un volume base moderato. Equalizzatore Aprire il sottomenu Equalizzatore: vedere la sezione successiva. Bilanciamento Regolare il bilanciamento tra l'altoparlante sinistro e destro (scala tra -32 e +32). Cuffia Aprire il sottomenu Cuffia: vedere la sezione successiva. Modalità Suono Selezionare Stereo o Mono. Se la trasmissione in corso supporta la modalità DUAL (ad es. per le trasmissioni bilingue), qui si pud anche selezionare il tono I o il tono Il (lingua originale e sincronizzazione). La funzione corrisponde al tasto 1-11. AVL La funzione AVL (limitazione del volume automatico) bilancia i differenti volumi delle varie trasmissioni. Impostare su Spento in modo da poter sentire i volumi originali. Impostare su Acceso in modo da poter sentire un volume costante. SPDIF Out Utilizzando un amplificatore esterno selezionare l'opzione Acceso. Viene disattivato il collegamento delle cuffie. Dolby VS Simulazione stereofonica Selezionare l'impostazione Reference, Wide oppure Spento. Dolby VS Mode Questa voce di menu è attiva soltanto quando la funzione Dolby VS è impostata su Reference oppure Wide. Selezionare l'impostazione Film oppure Musica per adattare il suono stereofonico alla riproduzione. Memorizza Qui si memorizzano le impostazioni premendo » oppure OK.

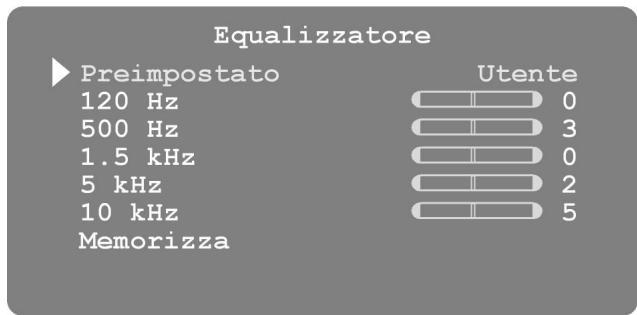

Sottomenu Equalizzatore Equalizzatore D Preimpostato 120 Hz 500 Hz

5 kHz 10 kHz Memorizza Voce del menu Impostazioni Preimpostato Selezionare una preimpostazione dell'equalizzatore premendo ». Con le impostazioni Musica, Film, Dialogo, Piatto e Classico le impostazioni dell'audio vengono ottimizzate per l'applicazione corrispondente; Piatto è l'impostazione standard. Utente Con l'impostazione Utente si pud effettuare un'impostazione personalizzata: Selezionare una banda di frequenza premendo « + e regolare un valore premendo « ». Sottomenu Cuffia Cuffia D Volume (=) Menorizza Voce del menu Impostazioni Volume Qui viene regolato il volume della cuffia (scala 0 - 63). (Con i tasti volume — = + si pud regolare soltanto il volume dell'altoparlante principale). Regolare inizialmente il volume su un valore della parte bassa della scala, prima di utilizzare le cuffie. Selezionare poi soltanto uno dei volumi preferiti. I! funzionamento di un apparecchio con le cuffie a un volume elevato per molto tempo puè provocare danni all'udito dell'ascoltatore. Memorizza Premendo » oppure OK si memorizzano le impostazioni.

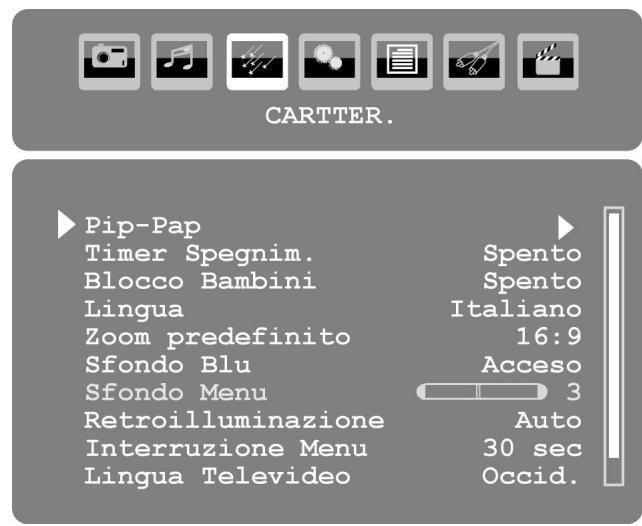

Menu CARATTER. À | Eee CARTTER. p Pip-Pap } Timer Spegnim. Spento Blocco Bambini Spento Lingua Italiano Zoom predefinito 16-9 Sfondo Blu Acceso Sfondo Menu Retroilluminazione Interruzione Menu Lingua Televideo Voce del menu Impostazioni Pip-Pap Impostare la funzione PIP e/o la funzione PAP su Acceso oppure Spento. Una descrizione più dettagliata dei menu si trova a Pagina 26 e a Pagina 27. Timer Spegnim. Selezionare un periodo di tempo al termine del quale l'apparecchio si spegne automaticamente. Premendo i tasti direzione « » si pud impostare il tempo in intervalli di 10 minuti (massimo 2 ore). Subito dopo l'impostazione inizia il tempo “sleep”. Selezionare Spento per terminare la funzione. Blocco Bambini Quando si regola l'impostazione su Acceso, i tasti dell'apparecchio vengono bloccati (ad eccezione dell'interruttore di alimentazione). Lingua Selezionare la lingua del menu OSD. Questa viene immediatamente commutata. Zoom predefinito Qui si pud regolare lo zoom standard su Panoramico, 14:9, 4:3 oppure 16:9. Sfondo Blu Quando la TV LCD non riceve alcun segnale, al posto dell'immagine "bianca“ oppure dell'immagine nera appare uno sfondo blu. Sfondo Menu Premendo i tasti direzione 4 » si pud regolare la maggiore o minore trasparenza dello sfondo del menu. Retroilluminazione Qui è possibile regolare la retroilluminazione: Minimo, Medio, Massimo oppure Auto. Interruzione Menu Con questa voce del menu si pu regolare il tempo, dopo che il menu OSD si è chiuso automaticamente: 15, 30 oppure 60 secondi. Lingua Televideo La preimpostazione è Occid.. Se ci si trova in un'altra area linguistica, à possibile cambiare l'impostazione della lingua: Occid., Orient. Cirillico, Turco/Greco, Arabo oppure Persian. Ext Out Mediante SCART si pud disattivare l'uscita audio.

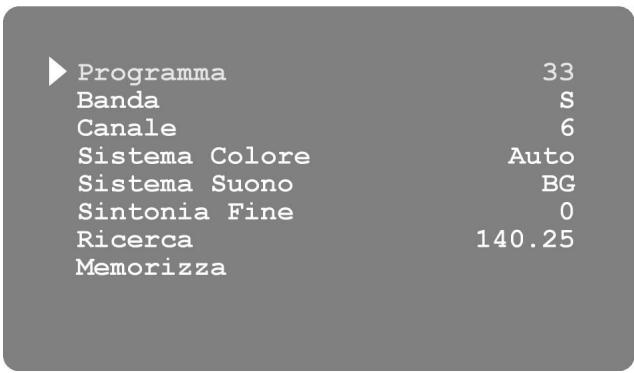

Menu INSTALLAZIONE ie | ea ex | ns INSTALLAZIONE D Programma Banda Canale Sistema Colore Sistema Suono Sintonia Fine Ricerca Memorizza Normalmente i programmi disponibili si possono trovare con la ricerca automatica dei programmi e si possono memorizzare automaticamente nella sequenza individuata nelle posizioni dei programmi. Nella tabella dei programmi si possono anche assegnare nuove posizioni ai programmi (vedere Menu TABELLA PROGRAMMI a pagina 34). Il menu INSTALLAZIONE consente inoltre la ricerca manuale e la memorizzazione dei singoli programmi, nonché la sintonizzazione fine dell'immagine. Voce del menu Impostazioni Programma Si vede il numero della posizione del programma in corso. Premendo jitasti direzione « » oppure ji tasti numerici si pud selezionare un'altra posizione del programma (da 0 fino a 99). Memorizzare la nuova posizione del programma premendo il tasto OK, oppure selezionare la voce Memorizza e premere ». Appare il messaggio Memorizzato... . Fare attenzione che il presente programma venga sovrascritto sulla posizione del programma selezionato. Il programma viene memorizzato con il numero del canale (ad es. "C-25"), non con il nome del programma e memorizzato nella tabella del programma. Se si desidera collegare un videoregistratore, si consiglia di riservare per questo la posizione del programma 0. Banda La banda della frequenza televisiva viene classificata in base al tipo di canale C (canale normale) e S (canale speciale). Qui appare il tipo di canale del programma impostato in quel momento. Canale Si vede il numero del canale del programma impostato in quel momento. Premendo « » selezionare un altro programma. Sistema Colore Si seleziona lo standard dei colori della TV specifico di un determinato paese: Auto (l'opportuno sistema colori si imposta automaticamente), PAL (per PAL 50 MHz), SECAM, PAL 60. Quando lo standard del tono (vedere il punto seguente) à impostato su "l", SECAM non è disponibile. Se viene selezionata una sorgente esterna (EXT - Lecc.), sono disponibili anche NTSC 3.58 e NTSC 4.43 ( formato colori abituale del Nordamerica). La scelta di un sistema colori errato determina un'immagine difettosa. Sistema Suono Si regola il sistema televisivo specifico a seconda del paese: BG (Europa Occidentale), 1 (Gran Bretagna), L, L’ (Francia) oppure DK (paesi dell'Europa dell'Est). La scelta di uno standard del tono errato pud ugualmente determinare un'immagine difettosa. Sintonia Fine Si pu sintonizzare in modo fine l'immagine del programma selezionato in quel momento con

Ricerca Si pud eseguire una ricerca manuale dei programmi. La ricerca dei programmi si avvia premendo i tasti freccia « » e va verso l'alto o verso il basso. Ogni volta che viene trovato un programma, la ricerca automatica si ferma. Si vede il valore MHz. Alla voce Programma si pud assegnare una posizione al programma. Fare attenzione che durante la memorizzazione in questa posizione non venga sovrascritto un altro programma. Alla voce Sintonia Fine (vedere il capitolo precedente) à possibile eseguire un'ulteriore sintonizzazione fine. Per memorizzare il programma, premere OK oppure selezionare la voce Memorizza e premere ».Compare il messaggio Memorizzato…... Memorizza Memorizzare un programma selezionato (vedere Programma e Ricerca).

Memorizzazione manuale del videoregistratore Si pud utilizzare la ricerca manuale del programma nel sottomenu Ricerca, per regolare ad es. un videoregistratore sulla TV LCD. Dopo aver collegato la TV LCD e il videoregistratore tramite l'antenna (vedere Collegamento del videoregistratore, pagina 48), regolare il proprio videoregistratore sul segnale di prova. > Eseguire una ricerca manuale del programma mediante la ricerca automatica con la TV LCD. Quando viene trovato il segnale di prova, memorizzarlo sulla posizione del programma 0. Questa posizione del programma non viene occupata da un altro programma TV. Menu TABELLA PROGRAMMI Nella tabella dei programmi si possono vedere i programmi Ea ("1 1 (a attualmente memorizzati. | programmi sono visualizzati con i loro nomi., ammesso che l'emittente supporti questa funzione. oran Lt re nm Se il nome non puè essere visualizzato, appariranno i numeri del canale S- oppure C-. Qui "S" sta per canale speciale, "C" per canale normale ("Channel"). La memorizzazione dei programmi contiene 100 posizioni. Attivare il cursore nella tabella premendo il tasto direzione +. Aprire di volta in volta un'ulteriore colonna, entrando con il tasto direzione » nella colonna destra e premere ancora una volta ». M znserisci M Cancc11a APS Voce del menu Impostazioni Nome Qui si pud cambiare il nome del programma. Evidenziare il nome del programma desiderato e premere il tasto rosso . Ora si possono cambiare le prime lettere: Mediante i tasti direzione « + si pud far scorrere il set dei caratteri verso l'alto e verso il basso. 1 caratteri appaiono nella sequenza: A B C [fino a]Zabcffino a]z( )*+,./[spazio]-_ 01 2 [fino a]9. Andare alla lettera successiva premendo il tasto direzione » . Alla fine premere ancora una volta il tasto rosso-Æ, per memorizzare il nome. Cancella Selezionare il programma che si desidera cancellare dalla lista e premere il tasto giallo D. Premere ancora una volta il tasto giallo B- per confermare. | seguenti programmi subentrano nella tabella. Inserisci Qui si pud spostare un programma in un'altra posizione. Selezionare il programma e premere il tasto verde I. Spostare il programma con + + nella posizione desiderata e premere ancora una volta il tasto verde I. Gli altri programmi vengono spostati di conseguenza. APS APS permette di eseguire la ricerca automatica del programma. Premere il tasto blu Bb. Premere il tasto: " ATTENZIONE! Tutti i programmi memoria saranno cancellati “. Se necessario, selezionare un altro paese premendo ji tasti direzione « ». L'impostazione del paese regola la sequenza nella quale vengono memorizzati i programmi. Premere il tasto blu Bb- se si desidera interrompere la funzione. Premere il tasto rosso -@ oppure OK per avviare la ricerca automatica. Alla fine della ricerca appare la tabella dei programmi.

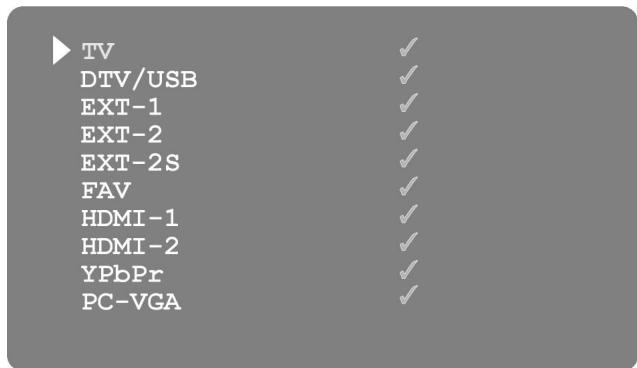

In questo menu si pud selezionare un'altra sorgente di ingresso. Inoltre si pud evidenziare una sorgente, per poterla poi selezionare direttamente con il tasto AV. Le sorgenti che sono disattivate non possono essere selezionate tramite iltasto AV. Voce del menu Collegamento Impostazioni TV ANT. 5 Vdc Modalità TV (segnale dell'antenna) 60mA Riproduzione USB mediante la porta USB inferiore Porta USB inferiore DTV/USB: ANT. 5 Vdc Modalità DVB-T (segnale digitale dell'antenna) 60mA Riproduzione USB mediante la porta USB superiore Porta USB superiore EXT-1 SCART 1 Presa sinistra SCART (collegamento analogico) EXT-2 SCART 2 Presa destra SCART (collegamento analogico) EXT-2S SCART 2 Segnale S-Video sull'uscita SCART2 FAV © Ingresso video e audio giallo/rosso/bianco (collegamento analogico) HDMI-1 HDMI Ingresso HDMI (collegamento digitale) HDMI-2 HDMI 2 Ingresso HDMI (collegamento digitale) YPbPr YPbPr Ingressi per i componenti (collegamento digitale) PC-VGA VGA Ingresso PC (collegamento analogico) > Selezionare la sorgente desiderata premendo « +. > Per passare a questa sorgente, premere il tasto direzione ». > Perevidenziare una sorgente, premere OK. Nota A seconda della sorgente esterna selezionata il menu INSTALLAZIONE pu non essere disponibile oppure puÿ avere meno voci. Non appena viene abbandonata una sorgente del menu, questa non pud più essere selezionata mediante il tasto AV/Source. La sorgente TV non pu essere abbandonata.

Menu USB Quando si collega al televisore un idoneo dispositivo USB, se il dispositivo USB è compatibile, il contenuto viene visualizzato. Il contenuto di questa schermata cambia a seconda del contenuto del dispositivo USB. Il televisore a LCD supporta i seguenti formati: + JPG ° _ MP3 Nota In questo menu si puù avere accesso soltanto alla porta USB inferiore. Suggerimenti per l’utilizzo di USB ° _ Determinati tipi di dispositivi USB (lettore MP 3) possono non essere compatibili con questo televisore à LCD. e ldischi rigidi USB esterni non vengono supportati. ° Collegare direttamente il dispositivo USB. Non utilizzare un cavo separato, perché possono sorgere problemi di compatibilità. ° Non disinserire il dispositivo USB durante la riproduzione di un file. + E pericoloso collegare e scollegare rapidamente i dispositivi USB. In particolare l'unità non dovrebbe essere inserita e poi scollegata velocemente tante volte di seguito. Cosi si potrebbero arrecare danni fisici al dispositivo USB e soprattutto al televisore a LCD stesso. Riproduzione di file MP3 Se si vuole riprodurre un file MP 3, premere il tasto verde I. Sono disponibili le seguenti funzioni che possono essere richiamate mediante il telecomando: Tasto Funzione Tasto freccia « | Ruotare l'immagine in senso antiorario Tasto freccia + | Ruotare l'immagine in senso orario Tasto freccia « K«- Immagine precedente Tasto freccia » »» - Immagine successiva OK il - Fermare la presentazione di diapositive » - Avviare la presentazione di diapositive TV/DTV Uscire dal menu USB e tornare alla modalità TV. Nota Uscire dal menu OSD per poter accedere alle funzioni. Riproduzione di file J PG Se si vuole visualizzare un file JPG, premere il tasto rosso 4. Sono disponibili le seguenti funzioni che possono essere richiamate mediante il telecomando: Tasto Funzione Tasto direzionale « Ruotare l'immagine in senso antiorario Tasto direzionale + Ruotare l'immagine in senso orario Tasto direzionale 4 K« - Immagine precedente Tasto direzionale » »- Immagine successiva OK il - Interrompere il diashow / » - Avviare il diashow TV/DTV Uscire dal menu USB e tornare alla modalità TV. Tasto colorato giallo > | Ingrandire l'immagine Tasto colorato blu BB Ridurre l'immagine

Sistema menu Modalità PC In modalità PC il menu OSD ha la seguente voce: Menu POSIZIONAMENTO PC COR POSIZIONAMENTO PC D Posizione Automatica Posizione H Posizione V Fase Orologio Voce del menu Impostazioni Posizione Quando si deve spostare l'immagine, si pud selezionare la voce Posizione Automatica e Automatica premere OK per spostarla di nuovo nel mezzo. Questa funzione dovrà essere eseguita a tutto schermo, di modo che le impostazioni corrispondano. Posizione H Si pud cambiare la posizione orizzontale dellimmagine premendo « ». Posizione V Si pud cambiare la posizione verticale dell'immagine premendo «4 ». Fase Se l'immagine del PC non è chiara, si pud proteggere il segnale audio « » con i pixel della TV LCD. In questo modo si ottiene un'immagine pulita con una visualizzazione nitida e uniforme. Orologio Con questa impostazione il segnale audio viene sincronizzato con la frequenza dei pixel dello schermo. Questo corregge le interferenze che possono essere visualizzate come strisce verticali nelle visualizzazioni cariche di pixel (quali tabelle oppure testo con caratteri piccoli). Regolare la frequenza dei pixel premendo « ».

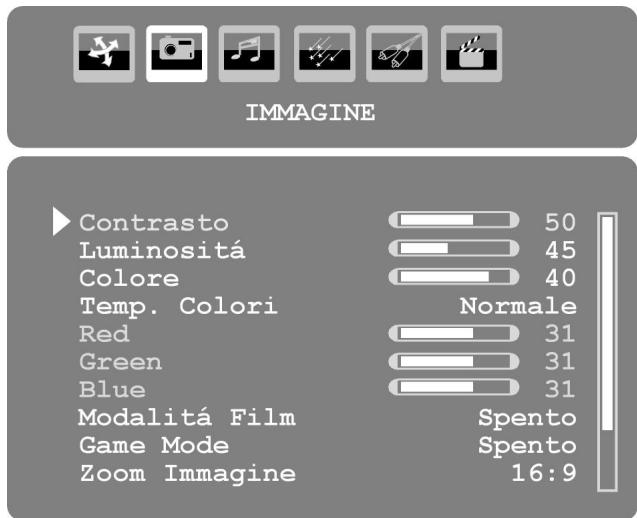

Menu IMMAGINE b Contrasto Luminosité =>) 50 = >) 45 Colore — >) 40 Temp. Colori Normale Red nn >) 3: Green nn >) 31 Blue = >) Modalité Film Spento Game Mode Spento Zoom Immagine 16:9 Voce di menu Impostazioni Contrasto Ridurre o aumentare il contrasto (scala da 0 à 63). Luminosità Ridurre o aumentare la luminosità (scala da 0 a 63). Colore Ridurre e/o accrescere il valore di cromaticità (scala 0 - 63). Temp. Colori Per scegliere la tonalità del colore: Freddo, Normale, Caldo, Utente Red, Green, Blue Impostazione definita dall'utente della tonalità di colore. Modalità Film Riproduzione ottimizzata dell'immagine dei film. Game Mode Riproduzione ottimizzata dell'immagine dei giochi. Zoom Immagine Impostare la modalità zoom standard. Memorizza Memorizzare le impostazioni premendo » oppure OK. Zurücksetzen Ripristinare tutte le impostazioni predefinite delle immagini premendo » oppure OK. Menu SUONO In questo menu è possibile richiamare il menu SUONO del menu OSD analogico, vedere pagina 30. Menu CARATTER. In questo menu è possibile richiamare il menu CARATTER. del menu OSD analogico, vedere pagina 32. Menu sorgente In questo menu è possibile richiamare il menu sorgente del menu OSD analogico, vedere pagina 35. Menu USB In questo menu è possibile richiamare il menu USB del menu OSD analogico, vedere pagina 36.

Sistema Menu DTV Il Menu DTV pud essere visualizzato soltanto quando si vede una trasmissione con il digitale terrestre. Premendo il tasto TV/DTV (sul telecomando in basso a sinistra) à possibile passare alla modalità DTV.

Nella barra menu inferiore normalmente sono indicati i tasti disponibili per l'utilizzo del menu. Menu aiuto Premere il tasto MENU; sullo schermo viene visualizzato il menu seguente: Con itasti direzionali « - scegliere le opzioni dal menu principale. Con itasti direzionali 4 >» « + scegliere le opzioni da un menu. Con itasti direzionali 4 » scegliere un'impostazione dai sottomenu. Conil tasto OK confermare la selezione e memorizzare l'impostazione. Con il tasto MENU chiudere il menu o tornare al menu precedente. Con il tasto EXIT chiudere i menu principali. Nella maggior parte dei menu premendo il tasto INFO si possono richiamare informazioni utili relative alle funzioni del menu. Menu ELENCO PROGRAMMI L'elenco dei canali à lo strumento che consente di gestire i propri canali. In questo menu si puà fare quanto segue: Spostarsi in tutto l'elenco dei programmi Ordinare* i programmi *A seconda della scelta del paese in occasione della prima installazione, l'opzione “Ordinare” dell'elenco dei programmi pud non essere visualizzata. Cancellare i programmi Ridenominare i programmi Bloccare i programmi Determinare i preferiti Evidenziare la prima voce nel menu principale premendo i tasti direzionali « +. Poi premere OK, per visualizzare la Lista Canali Lista Canali

Sfogliare l’intero elenco dei programmi > Premendo i tasti direzionali « + selezionare il programma precedente o il programma successivo. > Per sfogliare una pagina verso l'alto o verso il basso, è possibile utilizzare il tasto rosso o verde. > Se si desidera guardare un programma specifico, evidenziarlo con i tasti direzionali « + e poi premere il tasto OK, mentre è evidenziata la voce “Seleziona” nel Menu Lista Canali. Ordinare i programmi nell’elenco dei programmi > Premendo i tasti direzionali « + selezionare il programma da spostare. > Premendo i tasti direzionali 4 » scegliere la funzione Sposta dal Menu Lista Canali. La funzione Sposta è visualizzata nella barra menu inferiore accanto alla voce OK. > Premendo OK, si apre una finestra di dialogo. > _Inserire il numero del programma desiderato e premere OK. Se la posizione di programma è già occupata, viene richiesto se si vogliono scambiare i due programmi. > Scegliere Sie confermare con OK. | programmi vengono scambiati e l'elenco dei programmi viene aggiornato. > Scegliere No e confermare premendo OK. | programmi mantengono la loro posizione. Cancellazione dei programmi dall’elenco dei programmi > Premendo i tasti direzionali « + selezionare il programma da cancellare. > Premendo itasti direzionali 4 » scegliere la funzione Cancella nel Menu Lista Canali. La funzione Cancella à visualizzata nella barra menu inferiore accanto alla voce OK. > Premere OK per cancellare il programma evidenziato dall’elenco dei programmi. Quindi sullo schermo appare il messaggio che segue: ,ll Servizio selezionato sarà cancellato in modo permanente. Si è sicuri?“. > Evidenziare l'opzione desiderata premendo i tasti direzionali 4 ». Se si preme il tasto OK, mentre è evidenziato “Si”, il programma evidenziato viene cancellato. > Selezionando “No”, si interrompe la procedura di cancellazione. Ridenominazione dei programmi > Premendo i tasti direzionali « + selezionare il programma che si vuole rinominare. > Premendo i tasti direzionali « » scegliere la funzione Modifica nel Menu Lista Canali. La funzione Modifica è visualizzata nella barra menu inferiore accanto alla voce OK. Si pud selezionare il programma evidenziato premendo il tasto OK. Con itasti direzionali 4 » è quindi possibile passare alla lettera precedente o a quella successiva. Con i tasti direzionali « + à possibile quindi saltare da un carattere all'altro della serie (scorrere i caratteri). . Premendo il tasto OK confermare la modifica e aggiornare l'elenco dei programmi. Per interrompere l'elaborazione premere il tasto MENU, premendo il tasto OK salvare il nuovo nome. TYTY Blocco dei programmi Attraverso il blocco dei programmi si pud proteggere l'accesso a determinati programmi (per esempio per la tutela dei minori) con una password. Per bloccare un programma è necessario conoscere la password (password predefinita: 0000, nel Menu Impostazioni pud essere modificata). > Evidenziare il programma da bloccare premendo i tasti direzionali « +, poi scegliere l'opzione Blocca premendo i tasti direzionali « ». > Quindi premere il tasto OK; viene visualizzata una finestra di password. Appare il messaggio: Inserire PIN. > Persbloccare il programma occorre ripetere la procedura. Nota Perché il blocco del programma divenga attivo quando si richiama il programma, prima l'apparecchio deve essere stato spento una volta.

Determinazione dei preferiti Ë possibile definire diversi programmi come preferiti, in tal modo si possono visualizzare soltanto i programmi preferiti quando si scorrono i canali. Per determinare un programma preferito, evidenziare la voce “Preferiti” nella parte inferiore del menu Lista Canali. > Per determinare un programma preferito, evidenziare la voce “Preferiti” nella parte inferiore del menu Lista Canali. > Quindi premere il tasto OK; il menu Lista preferiti viene visualizzato sullo schermo. Si possono organizzare i propri programmi preferiti nelle seguenti liste: lista 1, lista 2, lista 3, lista 4, lista 5. Utilizzando cinque liste diverse si possono ordinare i canali preferiti in diverse categorie (ad es. sport, musica, ecc.). Inoltre, attivando il numero della lista P referiti desiderato nel Sottomenu Modalità preferiti del menu di configurazione è possibile consentire unicamente la consultazione dei programmi della lista scelta. Cosi si aggiunge un programma a una lista Preferiti > Premendo i tasti direzionali « + evidenziare il programma che si desidera aggiungere alla lista P referiti. > Selezionare il numero della lista premendo itasti « ». > Premendoil tasto OK si aggiunge il programma evidenziato alla lista selezionata.

Per ciascun programma viene visualizzato un simbolo che indica in quale lista dei preferiti è stato memorizzato il programma stesso. Cosi si toglie un programma da una lista Preferiti > Evidenziare il programma che si desidera togliere dalla lista Preferiti. > Evidenziare il numero della lista da cui si deve togliere il programma, premere quindi il tasto OK. Scompare quindi dal menu il simbolo che indica il posizionamento del programma nella lista. Tener presente quanto segue: Un programma pud essere aggiunto a diverse liste di preferiti. Scorrere con il tasto blu BB la lista dei preferiti Ë possibile spostarsi nella lista dei programmi preferiti premendo il tasto blu BB. Ogni volta che si preme il tasto blu BB> si scorrono in ordine i programmi preferiti di ciascuna lista. Mentre si seleziona una lista di programmi, à possibile scorrere i programmi preferiti di tale lista premendo i tasti P+0 P-. Menu Guida Programmi Qui si apre il ,Programma televisivo elettronico". Lo si pud aprire anche premendo il tasto GUIDE. Nella tabella si vede il programma TV per i canali disponibili. La linea rossa indica l'ora attuale. > Premendoitasti « selezionare un programma e sfogliarlo premendo 4 ». Tener presente quanto segue: Le informazioni relative al programma visualizzate sono preparate dalle emittenti radio. Qualora non venisse visualizzata alcuna informazione relativa al programma, non si tratterebbe di un errore del televisore LCD. La tabella che segue mostra le opzioni per il Menu Guida Programmi: Tasto Voce Funzione Tasto rosso | Restringi Riduce la larghezza della colonna per poter estendere di un'ora l'intervallo di tempo. Tasto verde | Espandi Aumenta la larghezza della colonna perché possa essere letto più testo. Tasto giallo | Giorno- Viene richiamato il programma del giorno precedente. Questo à possibile soltanto fino alla data odierna. || programma del passato non viene visualizzato. Tasto blu Giorno + Viene richiamato il programma del giorno successivo. INFO Dettagli Mostra una descrizione dettagliata della trasmissione evidenziata (se disponible). All'interno della descrizione si pu sfogliare il testo premendo i tasti + P/CH -. Premere ancora una volta INFO per nascondere la descrizione. OK Vedi Quando la trasmissione evidenziata à in corso al momento, passare a questa trasmissione premendo OK. Apre il Timer:

Tasto Voce Funzione OK Avviso Se la trasmissione evidenziata andrà in onda successivamente, la si pud registrare premendo OK nel Timer (vedi prossimo capitolo “Timer”). 1-9 Salta Premendo i tasti numerici scegliere un altro programma. Ricerca Apre la Ricerca nella Guida Si pud effettuare la ricerca di una determinata trasmissione per un periodo di tempo futuro. Occorre tener conto del fatto che l'assegnazione di una trasmissione ad un settore dipende dalle emittenti radio. Ricerca Prendere in esame l'elenco attuale dei programmi, un singolo canale (vedi prossima riga), tutti i canali, tutti i canali televisivi oppure tutti i canal radiofonici. Canale Disponibile soltanto se à selezionato il singolo canale. Scegliere un canale . Da Scegjliere il primo giorno. Fino a Scegjliere l'ultimo giorno. Ricerca per Scegliere fra Genere o Corrispondenza nome. Corrispondenza Genere: Corrispondenza nome: su Per aprire un elenco di settori, Inserire il nome di una trasmissione (oppure premere OK. Selezionare il una parte del nome) mediante i tasti settore e premere OK. numerici. * Inizio ricerca… Evidenziare il campo Inizio ricerca… e premere OK per avviare la ricerca. SWAP Adesso Qualora non fosse più visibile la linea rossa dell'ora attuale, la si pud visualizzare P<P nuovamente premendo il tasto SWAP P<P. *Utilizzare la funzione lettera dei tasti numerici come con un cellulare: Premere tante volte un tasto numerico fino a che compare la lettera desiderata. Attendere un momento fino a che il cursore [ ] si sposta in avanti di una posizione. Premere più volte il tasto 0 per cancellare una posizione (spazio). Menu Timer Nel Menu Timer si pud programmare (fino a 31 giorni futuri) l'inizio e la fine di una trasmissione che non si vuole perdere. Oppure si puà registrare la trasmissione nel timer mediante la funzione Avviso del Guida Programmi (vedi sopra). 30 secondi prima dell'inizio della trasmissione programmata appare una finestra (perché questo avvenga il televisore LCD deve essere acceso). Poi si pud passare al programma oppure attendere che l'apparecchio cambi automaticamente. Premere il tasto giallo per registrare una trasmissione nel timer oppure nel caso di una trasmissione esistente premere il tasto verde per modificare le impostazioni. Voce di menu Impostazione Modalità Mostra tutto Visualizzare i programmi TV e i programmi radio Solo TV Visualizzare soltanto i programmi TV. Canale Numero e nome del | Scegjliere il programma. programma Data 08/02/2009 Inserire la data. Mediante i tasti numerici modificare di volta in volta il numero nelle parentesi quadre. Avvio 00:00 Inserire l'ora d'inizio. Fine 00:00 Inserire l'ora di fine. Durata XX mins La durata viene rilevata automaticamente. Ripeti Una volta Scegjliere gli intervalli di tempo a cui il timer deve essere ripetuto. Giornaliero Settimanale Modifica/cancella | Consentito Se si sceglie "non consentito", viene visualizzato un simbolo di blocco. Non consentito In questo caso si pu aprire la voce soltanto con il PIN. > Alla fine premere il tasto verde per memorizzare l'impostazione. > Nell'elenco del timer si pud cancellare una voce con il tasto rosso.

Menu Common interface (interfaccia CI) Se si desidera guardare i canali a pagamento, à necessario innanzitutto rivolgersi al relativo provider. Dopo la registrazione il provider fornisce un Conditional Access Module (modulo CAM) e una scheda speciale. Questi componenti si installano sull'apparecchio come segue. > Spegnere il televisore scollegando la presa. > Innanzitutto inserire il modulo CAM nello slot sul lato sinistro del televisore. Quindi inserire la scheda. Nota I! modulo CAM deve essere inserito correttamente; non pud essere inserito al contrario. Cercando di inserire il modulo CAM con la forza si pud danneggjiare il modulo CAM stesso o il televisore. > Collegare il televisore all'alimentazione, accenderlo e attendere un momento fino al riconoscimento della scheda. Per alcuni moduli CAM sono necessarie anche le seguenti fasi di installazione. Installare il modulo CAM richiamando innanzitutto il Menu DTV, quindi il Menu Common Interface e poi premendo il tasto OK. (II Menu di impostazione CAM viene visualizzato soltanto in caso di necessità). In tal modo vengono visualizzate informazioni importanti: > Richiamare DTV, premere il tasto MENU, evidenziare quindi Common Interface e premere OK. > Se nonè inserito alcun modulo, viene visualizzato sullo schermo il messaggio “Nessun modulo common interface rilevato.”. Nella documentazione fornita insieme al modulo si trovano le indicazioni dettagliate relative alle impostazioni. Tener presente che à possibile inserire o estrarre il modulo CI soltanto se l'apparecchio si trova in Modalità STANDBY o se è scollegato dall'alimentazione. Menu Impostazione TV In questo Menu si richiama il Menu OSD analogico, vedi P agina 28. Menu Impostazione Il Menu Impostazione ha tre sottomenu. Impostazione Configurazione Configurazione In questo menu è possibile visualizzare le impostazioni relative a ciascun canale e, se necessario, modificarle. Voce di menu Impostazione Audio AC3 Se la stazione selezionata supporta AC3-Audio, si pud eseguire l'impostazione su Acceso. Ipoudenti Se la stazione trasmette segnali audio speciali per i non udenti, si pud eseguire l'impostazione su Acceso per ricevere questi segnali. Modalità preferiti Si puù selezionare una lista dei preferiti (lista 1, lista 2, lista 3, lista 4, lista 5.) a condizione che tale lista comprenda già dei canali. Successivamente la selezione dei programmi à limitata ai programmi di questa lista. Lista canali Si pud limitare la lista dei canali a Solo TV, Solo radio oppure Solo testo. Quindi con i tasti di selezione programma si possono richiamare soltanto i canali del tipo impostato. A tale scopo è indispensabile che sia presente il tipo di canale corrispondente. Antenna attiva Se si utilizza un'antenna con alimentazione elettrica attiva, occorre impostare l'alimentazione elettrica su Acceso. Per utilizzare l’antenna in dotazione impostare l'alimentazione elettrica su Spento. Ricerca codificati Se si vogliono cercare canali criptati, impostare Si. Se si vogliono cercare soltanto canali liberi (“Free-to-Air”), impostare No. Aggiorn. ricevitore Si pu cercare il software più recente per il ricevitore DTV e aggiornarlo. L'aggiornamento dura ca. 30 minuti. Non interrompere la procedura. Viene visualizzato lo stato di avanzamento della ricerca.

Voce di menu Impostazione Controllo parentale Il blocco del menu si riferisce soltanto al sistema menu della TV digitale. Se si conferma questa voce premendo OK, si apre una finestra di dialogo. Viene richiesta la password (e/o la password di blocco). La password predefinita dell'apparecchio à impostata su “0000”. Se l'inserimento è corretto si apre la finestra di dialogo delle impostazioni di protezione. Blocco adulti Si puù scegliere l'età da 4 a 8 anni. Se ad es. si imposta una protezione bambini equivalente à 16 anni, non vengono riprodotte stazioni che trasmettono programmi non adatti a spettatori di 16 anni. A questo scopo il canale deve trasmettere un segnale adeguato alla protezione bambini. Blocca menu Quando si richiamano i menu viene richiesta la password. Imposta PIN Si pud cambiare la password. Inserire la password a quattro cifre mediante i tasti numerici. Uscire dal Menu Controllo parentale premendo il tasto MENU. Impostazioni ora Si possono cambiare le impostazioni dell'ora. Ora corrente: Indicazione dell'ora impostata. Questa voce non pud essere modificata. Impostazione fuso orario: Se si modifica la voce da Automatico à Manuale, nella voce che segue si pud spostare avanti o indietro il fuso orario selezionato di ore intere. Fuso orario: Attivo soltanto se la voce precedente à posizionata su “Manuale”. Selezionare il valore premendo 4 ».L'ora del momento viene cambiata di conseguenza. Uscire dal Menu Impostazioni ora selezionando MENU. Descrizione audio Se la stazione trasmette segnali audio speciali per non vedenti, si pud eseguire l'impostazione su Acceso per ricevere questi segnali. Lingua Nel Menu Impostazioni Lingua tutte le impostazioni linguistiche sono impostate e visualizzate per il menu della TV digitale. Non hanno alcun effetto sul menu della TV analogica. Voce di menu Impostazione Menu Si seleziona la lingua del Menu OSD, vale a dire per le scritte sullo schermo. H La lingua si uniforma direttamente. Non impostare una lingua che non si comprende. Preferiti Se sono disponibili, si utilizzano queste impostazioni. Altrimenti si utilizzano le impostazioni attuali. Audio: Se la trasmissione, ad es. un film, viene trasmessa in diverse lingue, si pud scegliere la lingua parlata (ad es. la lingua originale). Sottotitolo: Se la trasmissione comprende i sottotitoli per i non udenti; si pud impostare la lingua preferita. Guida: Se la guida ai programmi (Guide) viene visualizzata in diverse lingue, qui si puÿ impostare la lingua preferita. Corrente Audio: Si pu modificare la lingua di riproduzione audio della trasmissione in corso se viene supportata un'altra lingua di riproduzione audio. Sottotitolo: Si possono selezionare i sottotitoli per la trasmissione in corso, se questi sono disponibili.

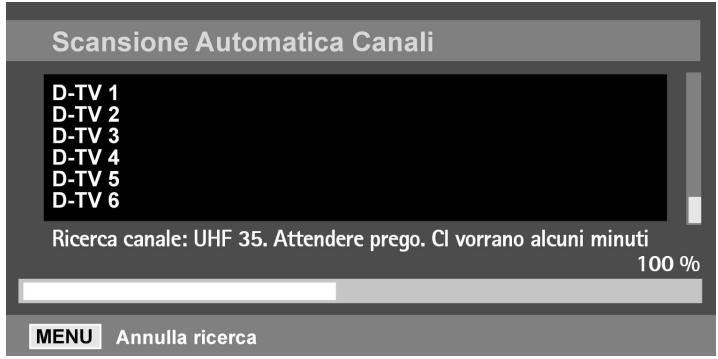

Installazione Si effettua la ricerca dei canali Nota Contestualmente alla ricerca della modalità digitale si pud effettuare anche la ricerca della modalità analogica. Sia nella ricerca manuale che in quella automatica i canali già presenti nell'elenco dei canali non vengono nuovamente memorizzati, in modo da evitare inutili duplicati. Voce di menu Impostazione Scansione Automatica Canali Sulla base della domanda "Avviare la ricerca automatica? L'elenco canali precedente viene sostituito" selezionare la voce Si e premere OK per avviare la ricerca dei canali. Scansione Automatica Canali : UHF 35. Attendere prego. CI vorrano aleuni minuti 100 %

Premendo MENU si pud interrompere la ricerca anzitempo. Al termine della ricerca dei canali digitali viene posta la domanda: ,Si desiderano cercare i canali analogici?“ Affinché tale ricerca possa avere successo, innanzitutto deve essere inserita un'antenna per la ricezione analogica. Selezionare quindi la voce Si e premere OK per avviare la ricerca dei canali. La procedura ulteriore è descritta nel Capitolo Ricerca automatica dei programmi APS a Pagina 20. Ricerca canale Qui è possibile cercare manualmente un numero di canale desiderato. 1 canali digitali vengono associati ai numeri dei canali Multiplex. Si pud prendere in esame il numero di un canale alla ricerca di determinate stazioni se si vuole evitare la ricerca completa. || numero del canale visualizzato appartiene al programma impostato in quel momento. Sono disponibili i numeri dei canali 5-12 e 21-69. Inserire il numero del canale premendo i tasti numerici. Poi premere OK per avviare la ricerca. La qualità e il livello del segnale sono indicati nella parte inferiore dello schermo. Menu INSTALLAZIONE Questa funzione corrisponde alle prime fasi dell'installazione cosi come al momento successivo alla prima attivazione; vedi P agina 20. Con un'ulteriore prima installazione vengono ripristinate tutte le impostazioni predefinite, anche il PIN.

Menu Sfoglia Media Se si collega un driver USB al televisore LCD, si possono riprodurre file MP 3 e immagini J PG. Nota In questo menu si puù avere accesso soltanto alla porta USB superiore. Indicazioni relative alla Modalità USB ° __ Alcuni driver USB possono non essere compatibili con il televisore LCD. ° Non sono supportati i dischi rigidi USB. ° _ Inserire il driver USB direttamente nell'ingresso USB; non utilizzare un cavo dell'adattatore. ° Non rimuovere il driver USB durante la riproduzione. Modalità USB Nota Eventualmente selezionare la voce DTV/USB premendo il tasto AV/SOURCE. > _Inserire il driver USB direttamente nello slot USB. Viene visualizzata la finestra di richiesta Si vuole sfogliare il dispositivo USB? > Confermare la richiesta premendo Si. Viene visualizzato il Sfoglia Media. ° La directory del driver USB viene visualizzata nella finestra principale. Nella colonna destra viene indicato il file selezionato al momento. e Selezionare un file o una cartella e premere il tasto OK per conferma. In basso vengono visualizzate le opzioni disponibili per la riproduzione multimediale.

Collegamento degli apparecchi Collegamento delle cuffie Collegare le cuffie alla presa delle cuffie. Con le cuffie collegate rimangono inseriti gli altoparlanti principal. Il tasto volume e il tasto muting «l regolano gli altoparlanti principali. Per regolare il volume delle cuffie nel menu SUONO, sottomenu Cuffia, vedi pagina 30. Attenzione! L'utilizzo delle cuffie ad alto volume pud provocare danni permanenti all'udito. Prima della riproduzione regolare il volume sul valore più basso. Avviare la riproduzione ed aumentare il livello del volume fino a raggiungere un volume accettabile. Cambiando l'impostazione di base dell'equalizzatore si pu aumentare il volume, anche se ciù pud provocare danni permanenti all'udito. Il funzionamento di un apparecchio con gli auricolari ad un volume elevato per molto tempo puù provocare danni all'udito dell'ascoltatore. Collegamento dell’amplificatore Tramite la porta LINE OUT si ha la possibilità di riprodurre il segnale audio del televisore LCD tramite un amplificatore. À questo scopo collegare un cavo Cinch stereo. Amplificatore digitale mediante porta coassiale Tramite la porta SP DIF-out coassiale si pud riprodurre il segnale audio del televisore LCD mediante un amplificatore digitale. A questo scopo collegare un cavo coassiale alla porta SPDIF-out coassiale del televisore LCD e al relativo ingresso dell'amplificatore. Nota Utilizzando un amplificatore esterno occorre impostare su Acceso (vedi P agina 30) l'uscita SPDIF nel Menu SUONO. Amplificatore digitale mediante porta ottica Tramite la porta SP DIF-out ottica si pud riprodurre il segnale audio del televisore LCD mediante un amplificatore digitale. A questo scopo collegare un cavo ottico alla porta SPDIF-out coassiale del televisore LCD e al relativo ingresso dell'amplificatore. Nota Utilizzando un amplificatore esterno occorre impostare su Acceso (vedi P agina 30) l'uscita SPDIF nel Menu SUONO.

Collegamento del lettore DVD Per collegare un lettore DVD ci sono diverse possibilità:

1. Con un cavo SCART

> Collegare un lettore DVD con cavo SCART alle prese SCART-1 o SCART-2.

2. Con un cavo cinch stereo e cavo cinch video

> In alternativa à possibile inserire il cavo cinch rosso-bianco (per la trasmissione audio) e giallo (per la trasmissione delle immagini). Con un cavo video Component (cinch x3) > Seilregistratore DVD dispone di uscite YUV (Y Pb Pr) à consigliabile collegarlo con un cavo Component (cavo cinch verde/blu/rosso) agli ingressi Component Y-Pb-Pr del televisore a LCD. > Per la trasmissione audio collegare il cavo cinch stereo (spina rossa e bianca) agli ingressi AUDIO S-D. Collegamento del videoregistratore > Collegare un cavo dell'antenna alla presa dell'antenna del televisore a LCD e all'uscita dell'antenna del videoregistratore. > Collegare un altro cavo dell'antenna all'ingresso dell'antenna del videoregistratore e alla presa dell'antenna nella parete. Inoltre à possibile collegare il televisore a LCD e il videoregistratore a un cavo SCART. Questo viene consigliato per ottenere un'elevata qualità video e audio. Se si desidera trasmettere l'audio stereo, à necessario un collegamento SCART. > Collegare il cavo SCART a una delle due prese SCART del televisore a LCD. > Collegare l'altra estremità del cavo SCART alla presa SCART OUT del videoregistratore. Collegamento del registratore DVD Collegare il registratore DVD con il cavo SCART a una delle due prese SCART del televisore a LCD. > Collegare l'altra estremità del cavo SCART alla presa SCART OUT del registratore DVD. > Collegare un cavo dell'antenna alla presa dell'antenna del televisore a LCD e all'uscita dell'antenna del registratore DVD. > Collegare un altro cavo dell'antenna all'ingresso dell'antenna del registratore DVD e alla presa dell'antenna nella parete. Alternativa > Seilregistratore DVD dispone di uscite YUV (Y Pb Pr) à consigliabile collegarlo con un cavo component (cavo Cinch verde/blu/rosso) agli ingressi component Y-P b-Pr del televisore LCD. > Per la trasmissione audio collegare il cavo Cinch stereo (spina rossa e bianca) agli ingressi AUDIO L-R. Alternativa > Seilregistratore DVD dispone di un'uscita HDMI, collegare un cavo HDMI (non compreso nella confezione) all'ingresso HDMI del televisore LCD e all'uscita HDMI del dispositivo esterno.

Collegamento del ricevitore (SAT, DVB-T, decoder, ecc.) Esistono diverse possibilità per collegare un apparecchio che deve essere inserito come ricevitore per la TV LCD (per esempio ricevitore SAT, ricevitore DVB-T, decoder, box set top) alla TV LCD.

1. Con un cavo SCART

> Collegare un ricevitore SAT conil cavo SCART alle prese SCART-1 oppure SCART-2.

2. Con un cavo RCA audio e un cavo RCA video

> Connettere un cavo RCA audio (rosso-bianco) con gli ingressi della TV LCD e con gli ingressi audio dell'apparecchio esterno. > Connettere un cavo RCA video (giallo) con l'ingresso video della TV LCD e con l'ingresso e l'uscita dell'apparecchio esterno.

3. Con un cavo RCA video a 3 poli sui collegamenti per i Component (formato colori YUV -

verde/blu/rosso) > Seilricevitore SAT dispone di uscite YUV (Y Pb Pr), si consiglia di collegarlo con un cavo Component (cavo RCA verde/blu/rosso) agli ingressi dei Component Y-Pb-Pr e L-R della TV LCD. > Per la trasmissione audio collegare il cavo cinch stereo (spina rossa e bianca) agli ingressi AUDIO S-D.

> Nel caso di receiver dotato di uscita HDMI, collegare un cavo HDMI (non fornito in dotazione). In tal caso non è necessario prevedere un ulteriore cavo per la trasmissione audio. Collegamento del registratore DVD o del videoregistratore e del ricevitore SAT Se si desidera collegare contemporaneamente un registratore DVD oppure un videoregistratore ed un ricevitore SAT, si pu utilizzare il seguente tipo di collegamento: > Collegare il ricevitore come sopra descritto. > Connettere soltanto il ricevitore con un cavo SCART sull'uscita SCART del registratore DVD e il corrispondente ingresso S cart del ricevitore. > Connettere un cavo dell'antenna con la presa dell'antenna della TV LCD e con l'uscita dell'antenna del registratore. > Connettere un ulteriore cavo dell'antenna con l'ingresso dell'antenna del registratore DVD e con l'uscita dell'antenna del decoder. > Collegare il ricevitore SAT sul LNB dell’antenna parabolica. Collegamento del camcorder Con un cavo RCA audio e un cavo RCA video > Perriprodurre l'audio e l'immagine di un camcorder sulla propria TV LCD, collegare il camcorder alle prese AUDIO-IN e alla presa VIDEO-IN della TV LCD.

Apparecchio con uscita HDMI o DVI HDMI ("High Definition Multimedia Interface" ovvero interfaccia multimediale ad alta definizione) à, nell'ambito dell'elettronica di consumo, quella che trasmette digitalmente le singole interfacce, i dati audio e video in contemporanea. Elabora tutti i formati immagine e audio oggi noti, compreso l'HDTV (High Definition Television) (Televisione ad alta definizione) e pertanto è in grado di visualizzare anche la risoluzione di 1080i senza perdita di qualità. Oggi molti apparecchi dell'elettronica di consumo, ad es. i lettori DVD, sono provvisti di uscite HDMI o DVI. Collegamento dell’apparecchio esterno con l’uscita HDMI > Collegare un cavo HDMI (non compreso nella confezione ) ad uno dei due ingressi HDMI della TV LCD e all'uscita HDMI dell'apparecchio esterno. > Una volta collegato l'apparecchio HDMI, accendere la TV LCD. > Accendere l’apparecchio di riproduzione HDMI esterna. Collegamento dell’apparecchio esterno con l’uscita DVI Se il dispositivo esterno dovesse avere un'uscita DVI, lo si pud anche collegare all'ingresso HDMI (HDMI à compatible verso il basso con DVI - “Digital Visual Interface”). P er questo à necessario un adattatore HDMI-DVI. Dato che l'uscita DVI non trasmette il suono, collegare anche un cavo audio. > Per la trasmissione audio collegare un cavo cinch stereo (spina rossa e bianca) agli ingressi AUDIO L-R sul lato posteriore. Collegamento del PC La TV LCD viene collegata come monitor oppure come monitor aggiuntivo al PC o al notebook. L'immagine del PC o del notebook viene poi trasmessa sulla TV LCD. La TV LCD si pu collegare al PC in questo modo: > Spegnere entrambi gli apparecchi. > Collegare un cavo VGA (cavo monitor, non in dotazione ) all'ingresso VGA della TV LCD e all'uscita della scheda grafica del PC o del notebook. > Estrarre le viti del cavo del monitor con le dita della mano, in modo tale che la spina venga inserita correttamente nella presa. Se si desidera trasmettere anche l'audio, occorre collegare un cavo audio con l'ingresso audio del PC. > Accendere innanzitutto la TV LCD. > Accendere subito dopo il PC/il notebook. > Premere sul telecomando il tasto E2), per passare alla modalità PC. L'immagine del PC apparirà sulla TV LCD. Con il tasto TV si ritorna in modalità TV. Se siinserisce la TV LCD come secondo monitor del proprio PC, pud essere necessario in determinate circostanze modificare alcune impostazioni nelle visualizzazioni del proprio sistema operativo. A tale proposito si prega di leggere le istruzioni per l'uso del PC/notebook e di tenere presente la procedura da seguire se sono in funzione più monitor. Collegamento del subwoofer Iltelevisore LCD dispone di un'uscita Subwoofer (SUB OUT) a cui si pud collegare un Subwoofer analogico. Cosi si collega un Subwoofer al televisore LCD: > Spegnere i due apparecchi. > Collegare un cavo Cinch all'uscita SUB OUT del televisore LCD e all'ingresso del Subwoofer.

Risoluzione dei problemi A volte i malfunzionamenti possono avere cause banali, altre volte sono causati da component difettosi. Qui di seguito viene presentata una guida che serve a risolvere i problemi. Se le misure qui riportate non fossero d'aiuto, siamo a vostra disposizione per qualsiasi informazione. Contattateci! Non appare alcuna immagine e manca l'audio. Verificare che il cavo di alimentazione sia stato collegato correttamente alla presa elettrica e all'apparecchio. Verificare che la ricezione del segnale sia regolata su TV. Controllare che l'interruttore principale dell'apparecchio sia acceso sul lato posteriore dell'apparecchio. Non appare alcuna immagjine. Non appare alcuna immagine AV. Verificare che il contrasto e la luminosità siano state regolate correttamente. Verificare che tutti gli apparecchi esterni siano stati collegati correttamente. Verificare che sia stata selezionata la corretta sorgente AV. La sorgente di ingresso, che si desidera selezionare con AV, dovrà essere riportata nel menu sorgente. Manca l'audio Assicurarsi che il volume non sia regolato sul minimo. Assicurarsi che il circuito muting non sia stato attivato. Non c'è alcuna immagine o manca l'audio. Si sentono perd dei rumori. La ricezione non è buona. Controllare che l'antenna sia collegata. L'immagine non è chiara. La ricezione non è buona. Controllare che l'antenna sia collegata. L'immagine è troppo chiara o troppo scura. Verificare le impostazioni del contrasto e la luminosità. L'immagine non è nitida. La ricezione non è buona. Controllare che l'antenna sia collegata. Verificare le impostazioni della nitidezza e la diminuzione dei rumori nel menu IMMAGINE. Appare un’immagine doppia o tripla. Controllare che l'antenna sia rivolta nella direzione giusta. Probabilmente le onde sono riflesse da montagne o da edifici. L'immagine è puntiforme. Probabilmente sono presenti interferenze da parte di macchine, treni, condutture, luci al neon, ecc. Probabilmente c'è un'interferenza tra il cavo dell antenna e il cavo elettrico. Distanziare maggiormente i cavi l'uno dall’altro. Appaiono delle strisce sullo schermo oppure i colori sono sbiaditi. C'è un'interferenza da parte di un altro apparecchio? Anche le antenne di trasmissione delle radiostazioni oppure le antenne dei radioamatori e i telefoni cellulari possono provocare interferenze. Fare funzionare l'apparecchio il più lontano possibile dall'apparecchio che puà provocare l'interferenza. Itasti comando sull'apparecchio non funzionano. Eventualmente attivare la sicurezza bambino. Il telecomando non funziona. Verificare che le batterie nel telecomando siano cariche ed inserite correttamente. Assicurarsi che il display dei sensori non sia esposto alla luce forte del sole. Spegnere e accendere di nuovo l'apparecchio premendo l'interruttore principale posto sul lato posteriore dell'apparecchio. Verificare che la funzione TV sia attivata premendo il tasto TV posto sul telecomando. Verificare che il tasto TV non sia stato occupato da un altro codice. Sotto la marca dell’ apparecchio Come si fa ad individuare il codice corretto dell’apparecchio?

sono riportati molti codi + Pertrovare il codice corretto peril proprio apparecchio, provare uno dell’apparecchio. dopo l'altro i codici, fino a quando la maggjior parte delle funzioni dell'apparecchio funzionano correttamente. Gli apparecchi esterni + Provare altri codici, fino a quando gli apparecchi non rispondono rispondono soltanto ad alcuni correttamente ai comandi. comandi del telecomando. ° Se nonsiriesce a inserire manualmente il codice e ad eseguire la ricerca automatica del codice, in casi particolari pud capitare che l'apparecchio non sia compatibile con il telecomando universale. Manca l'audio con le cuffie + Verificare che nel Menu SUONO la voce SPDIF Out sia impostata su Spento. Si necessita di ulteriore supporto? Se i consigli/i suggerimenti riportati nelle precedenti sezioni non hanno risolto il problema, contattateci. Ci sarete d'aiuto, se ci fornirete le seguenti informazioni: ° _ Quali apparecchi esterni sono collegati? + Quali messaggi appaiono sullo schermo? ° Durante quale fase dell'utilizzo si è presentato il problema? ° Se si è collegato un PC all'apparecchio: - Come appare la configurazione del computer? - Quale software si utilizzava mentre si à verificato il problema? e Quali misure sono già state adottate per risolvere il problema? + Se si è già ricevuto un codice cliente, comunicatecelo. Errori dei pixel nella TV LCD Nonostante i prodotti più moderni, a causa delle attuali tecniche molto complesse, in rari casi si possono verificare malfunzionamenti di singoli o più punti luminosi. Ne Con “Active Matrix TFT”"e con una risoluzione di 1920 x 1080 pixel, che à E: composta di volta in volta da tre sotto-pixel (rosso, verde, blu), si utilizzano S V4 complessivamente circa 6,2 milioni di elementi di comando. A causa di à | questo elevato numero di transistor e del conseguente processo produttivo Le] I estremamente complesso in qualche caso si pud verificare un malfunzionamento oppure un errato comando dei pixel oppure dei singoli [| sotto-pixel. Sotto-pixel rosso Descrizione Numero accettato Sotto-pixel chiari 1 sotto-pixel max. 2 due posti l'uno accanto all'altro (orizzontale/verticale) 0 Distanza distanza minima tra i sotto-pixel chiari e scuri min. 5 mm Sotto-pixel singoli max. 6 due posti l'uno accanto all’altro max. 2 Tre <0 Distanza distanza minima tra i sotto-pixel chiari e scuri min. 5 mm Numero totale dei sotto-pixel chiari e scuri max. 10 La tabella descrive il numero massimo di errore dei pixel che possono apparire sullo schermo, senza che si tratti del caso coperto da garanzia. Tra l'altro un caso coperto da garanzia si presenta quando il numero deqgji errori sopra indicati non viene superato in nessuna categoria.

Pulizia Ë possibile prolungare la vita della TV LCD adottando le seguenti misure: Attenzione! Prima di pulire staccare sempre la presa e tutti i cavi di collegamento. ° Non utilizzare solventi, detergenti corrosivi o gassosi. ° Pulire lo schermo con un panno morbido e antipilling. ° Prestare attenzione che non rimangano gocce d'acqua sulla TV LCD. L'acqua pud sbiadire l'apparecchio in modo permanente. ° Non esporre lo schermo alla luce diretta del sole, né alle radiazioni ultraviolette. e Si prega di conservare accuratamente il materiale di imballaggio e di utilizzarlo esclusivamente quando si deve trasportare la TV LCD. Attenzione! All'interno dell'involucro dello schermo non sono presenti componenti da sottoporre a manutenzione oppure da pulire. Smaltimento Confezione L'apparecchio viene posto in una confezione perché possa essere protetto da eventuali danni dovuti al trasporto. Le confezioni vengono prodotte con materiali che possono essere smaltiti in modo ecologico e & riciclati senza problemi. Apparecchio Non gettare per alcun motivo l'apparecchio al termine della sua durata utile tra i normali rifiuti domestici. Informarsi in merito alle possibilità di uno smaltimento eco-compatibile.

Batterie Non gettare le batterie tra i rifiuti domestici! Vanno consegnate presso un centro di raccolta per le batterie scariche .

Dati tecnici TV LCD Tensione nominale: Segnalazione speciale dello schermo: Potenza assorbita: Potenza assorbita in standby: Risoluzione fisica: Possibili risoluzioni HD: Sistema TV: Canali: Posizioni dei programmi: Posizioni di programma digitali: Ingresso antenna: Porte sul lato sinistro 220-240 V -50 Hz 66 cm (26") TFT; display 16:9 100 Watt circa 1 W 1366 x 768 dpi 576i, 576p, 720p, 1080i, 1080p PAL, SECAM, B/G, D/K, |, L/L' VHF (banda l/IIl) UHF (banda U) IPERBANDA CAVO-TV (S1-S20)/(S21-S41)

75 Ohm Composite Video (cinch), Stereo Audio In, uscita cuffie (jack da 3,5 mm.), 2 porte USB, Common Interface (slot CI) 2 x HDMI con decodifica HDCP, 2 x SCART, VGA (D-Sub à 15 pin), Subwoofer Out (cinch ), YUV (cinch), Audio out (cinch), Audio In per YUV/PC (cinch), SPDIF Out, antenna ca. 676 x 483 x 95 mm ca. 676 x 525 x 150 mm ca. 13 kg / 11 kg Porte sulla parte posteriore: Misure (L x A x P, senza piede): Misure (L x A xP, con piede): Peso (con piede/senza piede): Telecomando Tipo di trasmissione: Infrarossi Classe LED: 1 Tipo batteria: 2X1,5V AAA RO3/LRO3 Copyright © 2009 Tutti i diritti riservati Il presente manuale à protetto dai diritti d'autore. Tutti i diritti riservati. E’ vietata la riproduzione nella forma meccanica, elettronica ed in qualsiasi altra forma senza l'autorizzazione scritta del produttore. La ditta MEDION ® è in possesso del Copyright. Con riserva di modifiche tecniche e di raffigurazione, nonché di errori di stampa.
