MANUALE UTENTE LOGOS 664B OLIVETTI

Istruzioni per l'uso

Instructions

Prima di collegare il cavo CA e accendere la calcolatrice, controllate che il voltaggio indicate sull'etichetta sul fondello corrisponda al voltaggio fornito alla rete di alimentazione elettrica.

La calcolatrice non deve essere coperta quando è alimentata; potrebbe causare un surriscaldamento della macchina.

Non utilizzate liquidi come l'alcool per pulire la carrozzeria.

Non utilizzate né lasciate la calcolatrice alla luce diretta del sole. Evitateanche luoghi con sbalzi repentini di
temperatura, alta umidità o sporchi. La presa di alimentazione elettrica devese sere vicina alla macchina e
facilitmente accessibile.

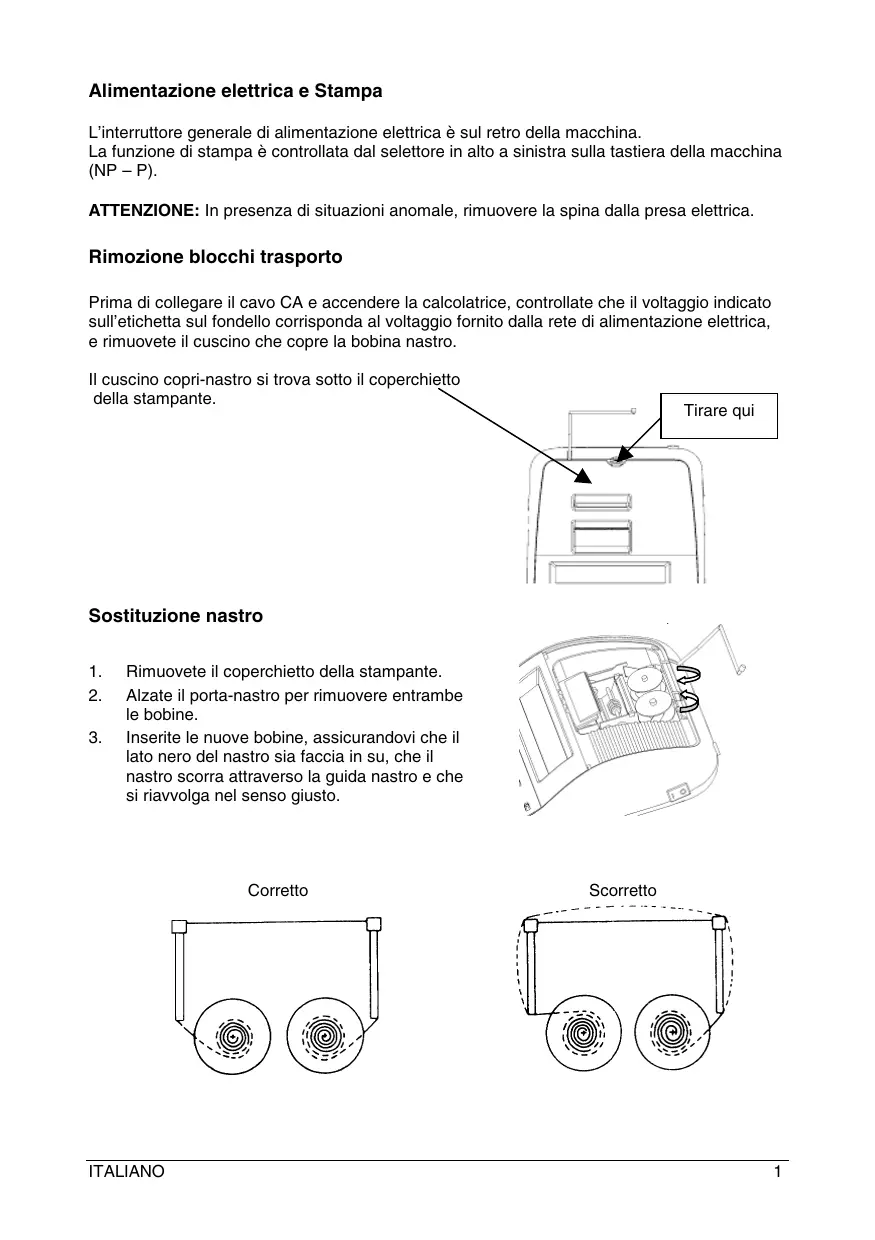

Alimentazione elettrica e Stampa

L'interruttore generale di alimentazione elettrica è sul retro della macchina.

La funzione di stampa è controllata dal selettore in alto a sinistra sulla tastiera della macchina (NP - P).

ATTENZIONE: In presenza di situazioni anomale, rimuovere la spina alla presa elettrica.

Rimozione blocchi trasporto

Prima di collegare il cavo CA e accendere la calcolatrice, controllate che il voltaggio indicate sull'etichetta sul fondello corrisponda al voltaggio fornito alla rete di alimentazione elettrica, e rimuovete il cuscino che copre la bobina nastro.

Il cuscino copri-nastro si trovava quello il coperchietto della stampante.

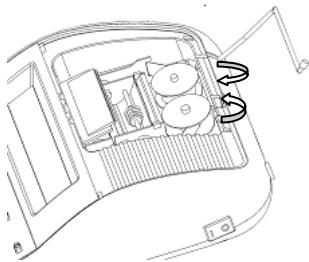

Sostituzione nastro

1. Rimuovete il coperchietto della stampante.
2. Alzate il porta-nastro per rimuovere entramble le bobine.
3. Inserite le nuove bobine, assicurandovi che il lato nero del nastro sia faccia in su, che il nastro scorraattraverso la guida nastro e che si riavvolga nel senso giusto.

Corretto

Scorretto

Inserimento carta

1. Collegate la calcolatrice alla rete di alimentazione elettrica e accendetela.
2. Tagliate, o strappate con cura, il lembo iniziale del rotolo di carta, in modo da averere un bordo diritto e regolare per l'insertimento在整个 testina di stampa.
3. Tenendo il rotolo di carta in una mano, srotolate la carta da quello il rotolo ed insertela nella feritoia sul retro della calcolatrice.
4. Premete il tasto avanzamento carta finché la carta non viene ripresa e trascinata.
5. Inserte il rotolo carta nel supporto carta.

Descrizione della tastiera

1	NP P	Selettore di stampa
	NP	La stampante viene attivata solo quando si preme il tasto [↑] oppure [#/D].
	P	La stampante viene attivata solo se la calcolatrice è accesa.
2	0 5 9	Selettore arrotondamento
	0	Arrotondamento assoluto per difetto.
	5	Il risultato finale viene arrotondato per effesso se la prima cifra esclusa dalla stampa è maggiore o uguale a 5, per difetto se la prima cifra esclusa dalla stampa è minore o uguale a 4.
	9	Arrotondamento assoluto per effesso.
3	A 0 2 3 4 F	Selettore virgola decimale
	A	Modo addizione. La virgola decimale viene inserita automaticamente prima delle ultime due cifre in additione e sottrazione.
	0,2,3,4	Per la multuplicazione e la divisione, la virgola decimale viene inserita in base al risultato del calcolo.
		Per l'addizione e la sottrazione, la virgola viene inserita per tutte le cifre.
		In tutti i risultati, viene arrotondata la cifra successiva a quella designata. Ad esempio, la terza cifra viene arrotondata alla seconda.
	F	Virgola mobile automatica per calcolo decimale preciso. La virgola viene inserita nella posizione desiderata e spostata automaticamente verso destra per i numero interi minori di 14 cifre.
4	• GT	Selettore totale generale
	•	Calcolo senza totale generale
	GT	Ogni totale effettuato con il tasto [*] viene automaticamente accumulato nel totalizzatore Totale Generale (GT). Il totalizzatore GT può essere richiamato con il tasto [M*].
5	• IC	Selettore conteggio articolì
	•	Calcolo senza conteggio articolì
	IC	Vengono calculate leibili insertite con i tasti [+], [-], [M±] e [M≡]. Il conteggio viene sommato per i tasti [+], [M±] e sottratto per i tasti [-], [M≡]. Il risultato viene stampato a sinistra quando si usa il tasto [0], [*], [M0] or [M*].
6	[↑]	Tasto avanzamento carta
		Provoca l'avanzamento del rullino carta.
7	[COST]	Tasto costo
		Usato per inserire il fattore di costo in un calcolo del margine di profutto incrociato.
8	[SELL]	Tasto vendita
		Usato per inserire il prezzo di vendita in un calcolo del margine di profutto incrociato.

9 [MARGIN] Tasto margine

Usato per inseire il margine di profutto in un calcolo del margine di profutto incrociato.

10 [TAX +] Tasto inclusione aliquota

Calcola un importo tenerendo conto dell'aliquota IVA preimpostata con il tasto [RATE].

11 [TAX -] Tasto esclusione aliquota

Calcola un importo al netto dell'aliquota IVA preimpostata con il tasto [RATE].

12 [RATE] Tasto aliquota

Imposta l'aliquota di tassazione o il tasso dichio.

13 [EURO] Valuta Euro

Convert in Euro il valore visualizzato.

14 [LOCAL] Valuta locale

Convert in valuta locale il valore visualizzato.

15 [√] Tasto radice quadrata

Calcola la radice quadrata del valore visualizzato.

16 [GT] Tasto totale generale

Stampa e cancella il contento della memoria totale generale.

17 [%] Tasto percentuale

Effettua il calcolo percentuale in abbinamento ai tasti [x] o [÷] .

18 [=] Tasto di uguale

Completa una multiplicazione, percentuale delta o ricarico.

19 [Δ] Tasto differenziale

Confronta automaticamente due importi e calcola e stampa la differenza percentuale.

20 [+] Tasto divisione

Inserire il numero da dividere (dividendo) e premere il tasto [÷] ; quando inserire il secondo numero (divisore) quando premere il tasto [=] o gli ulteriotti tasti necessari per l'ottenimento del risultato. In caso di pressione ripetuta del tasto, la calculatrice esegue calcoli di divisione sequentiali.

21 [X] Tasto multiplicazione

Inserire il numero da multiplicare e premere il tasto [x]; quando inserire il secondo numero (multiplicatore) quando premere il tasto [=] o gli ulteriotti necessari per l'ottenimento del risultato. In caso di pressione ripetuta del tasto, la calcolatrice esegue calcoli di multiplicazione sequentiali.

22 [C/CE] Tasto Cancella / Cancella voce

Premuto una volta cancella il valore inserto.

Premuto due volte, cancella i valori in accumulatorato o lo stato attuale del calcolo ad eccezione dei contenuti della memoria.

23 [+ / - ] Tasto di cambio segno

Inverte il segno del valore visualizzato.

24 [] Tasto scorrimento a destra

Cancella il carattere all'estrema destra della voce insertita.

25 [0]-[9], [00], Tasti numerici & Virgola decimale

[000], [•] Ogni numeroile superiore a 14 cifre viene ignorato e provoca una segnalazione di erre. In caso di utilizzo ripetuto del tasting punto decimale in un numerole, il primo punto decimale sare è considerato valido.

26 [-] Tasto suttrazione

Sottrae un importo dall'accumulatore.

Per sottrarre lo stesso importo più volte (sotrazione sequenziale), inserire l'importo da sottrarre e premere il tasto ripetutamente secondo necessità. In caso di utilizzo immediato del tasto après la pressione del tasto [%], quello funge da tasto di decremento percentuale.

27 [+] Tasto addizione

Aggiunge un importo all'accumulatore.

Per aggiungere lo stesso importo più volte (addizione sequentialia), inserire l'importo da aggiungere e premere il tasting ripetutamente secondo necessità. In caso di utilizzo immediato del tasting sulla pressione del tasting [%], quello funge da tasting di incremento percentuale.

28 [/D] Tasto Non-addizione/Data

Stampa un identificativo per un dato, p.es. un numero di fatturazione, seguito da “#” sulla sinistra del rotolo di carta.

29 [0] Tasto totale parziale

Fornisce il risultato intermediò di addizioni e sottrazioni.

Stampa il contento dell'accumulatore alla cancellarlo.

30 [*] Totale

Calcola il risultato totale di un'addizione o sottrazione.

Cancella I'accumulatore totale.

Se premuto con il selettore "GT", il risultato viene accumulato automaticamente nella memoria GT.

31 [M*] Totale memoria

Stampa il contento della memoria e la cancella.

32 [M] Tasto totale parziale memoria

Stampa重点领域 il contento della memoria.

33 [M=] Tasto suttrazione memoria

Sottrae un importo alla memoria.

Se è in corso un calcolo, quello tasto lo completa e sottrae il risultato alla memoria.

34 [M±] Tasto addizione memoria

Aggiunge un importo alla memoria.

Se è in corso un calcolo, quello tasto lo completa e aggiunge il risultato alla memoria.

Specifiche tecniche

Tip: Calcolatrice da tavolo elettronica con display/stampante

Operazioni base: Addizione/sottrazione (con totale e totale parziale) e multiplicazione /divisione

Capacità: Inserimento e risultati - 14 cître

Sistema decimal: Virgola mobile (F), modo addizione (A), decimali fissi (0,2,3,4)

Funzioni: 4 operazioni, calcolo sequenziale, calcoli con memoria, calcolo con costanti, calcolo aliquido, conversione di valuta, calcoli con delta percentuale, calcolo dei margini derivanti daiosti-ricavi.

Stampante: Stampante a rullo Velocità di stampa: 3,5 righe/secondo.

Cartuccia nastro: L-5MR/B Codice accessorio nastro: 80406

Rullino carta: Larghezza 57,5± 0,5 mm x 50 mm di diametro Codice accessorio carta: 81120

Display: 14 ciFre VFD (Vacuum Fluorescent Display—Display fluoresce a vuoto)

Temperatura operativa: 0^ 40^

Dimensioni: 320× 210× 50cm

Peso: 1,4 Kg

Convertendivisa localelvalorvisualizzato.

In memoria sono disponibili 13 tassi dichio Euro, i valori predefiniti sono impostati a 1.

Per selezionare una posizione per impostare il tasso desiderato:

• Tenere premuto il tasto [RATE] sono a che il symbolo "RATE" non lampeggia sul display.
  Premere il tasting [EURO], il display visualizza "r-01 1."
• Premere il tasto [+] per passare al tasso dichio successivo.
  Premere l tasto [-] per passare al tasso dichio precedente.

• Inserire il tasso dichio desiderato e premere il tasto [EURO]. Il tasso desiderato è stato impostato.

• Per tornare ai valori predefiniti dichio Euro e aliquota IVA, spegnere la calcolatrice e quindi riaccenderla tenendo premuti i tasti [C/CE] e [+] . Il display visualizza "r-CC" per indicare il ripristino dei valori predefiniti.

		Print	Rounding	Decimal	GT	IC
		P	5	2	●	●
Calculation	Enter	Display		Paper
Set Currency rate
1.08 in r-02	[RATE]	(Blinking)	0.
	(Press & hold 3 sec.)
	[EURO]	(Blinking)	r-01 1.
	[+]	(Blinking)	r-02 1.
	1.08	[EURO]	1.08	1.08	K
2500+4000+1500= Total Euro currency?	2500	[+]	2,500.00	2,500.00	+
	4000	[+]	6,500.00	4,000.00	+
	1500	[+]	8,000.00	1,500.00	+
		[∗]	8,000.00	8,000.00	T
		[EURO]	7,407.41	8,000.00	÷
				1.08	K=
				7,407.41	K*
2500+4000+1500= Total Local currency?
	2500	[+]	2,500.00	2,500.00	+
	4000	[+]	6,500.00	4,000.00	+
	1500	[+]	8,000.00	1,500.00	+
		[∧]	8,000.00	8,000.00	T
		[LOCAL]	8,640.00	8,000.00	x
				1.08	K=
				8,640.00	*
