BEDIENUNGSANLEITUNG LOGOS 664B OLIVETTI

Bevor Sie das WS-Kabel an der Rechenmaschine anschlieben,

kontrollieren Sie, ob die angegebene Spannung auf dem Etikett, das sich auf der Maschinunterseite befindet, mit der Stromzufuhr übereinstimmt.

Die Rechenmaschine darf, während sie angeschlossen ist, nicht abgedeckt werden; da es dadurch zu einer Überhitzung der Maschine führen können.

Benutzen Sie keine Flüssigkeiten wie Alkohol, um das Gehäuse zu reinigen. Setzen Sie die Rechenmaschine während des Benutzens noch am Aufstellungsord keiner direkten Sonneneinstrahlung aus. Vermeiden Sie Orte mit plötzlichen

Temperaturschwankungen, sowie nasse und schmutzige Umgebung. Die Netzsteckdose muss sich in der Näre der Maschine befinden und leicht zugänglich sein.

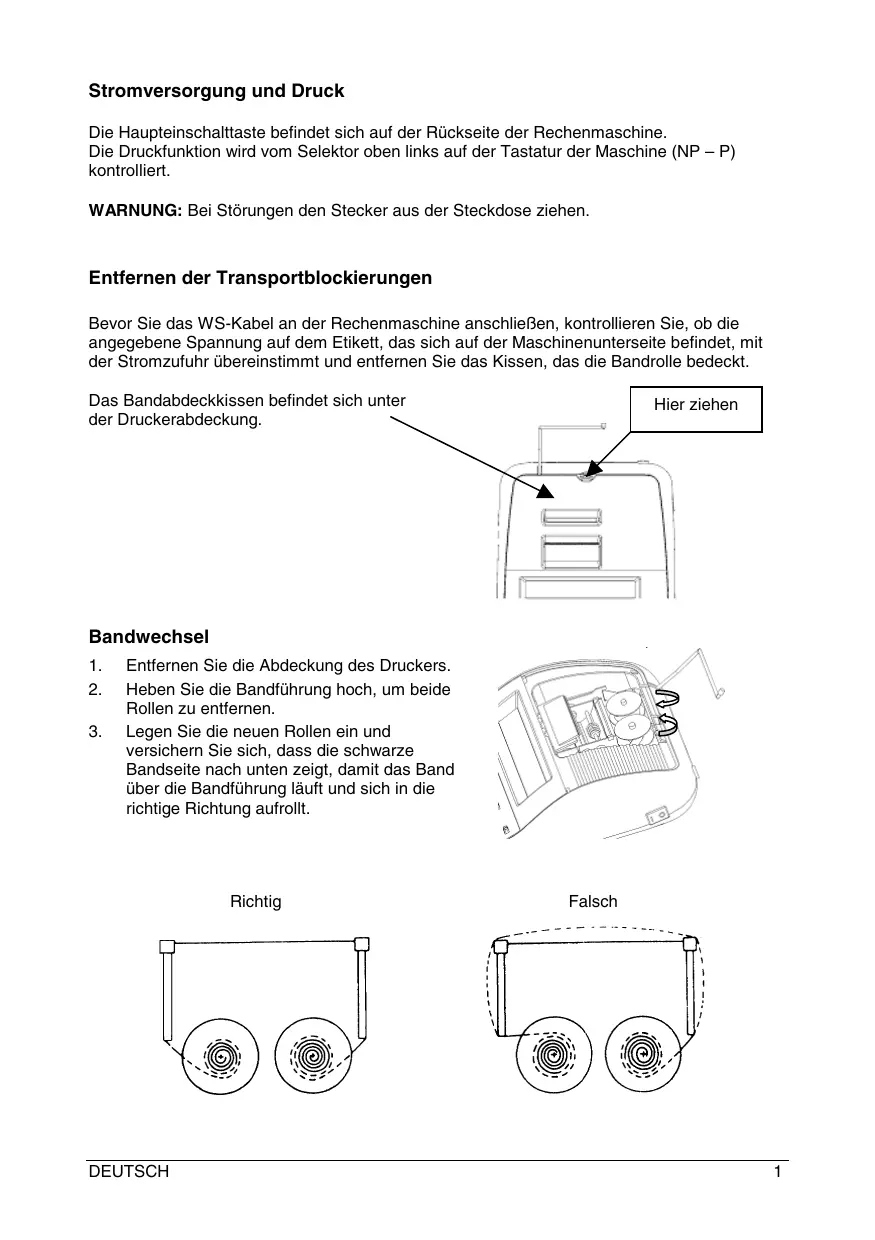

Stromversorgung und Druck

Die Haupteinschalttaste befindet sich auf der Rückseite der Rechenmaschine.

Die Druckfunktion wird vom Selector oben links auf der Tastatur der Maschine (NP - P) kontrolliert.

WARNING: Bei Störungen den Stecker aus der Steckdoseziehen.

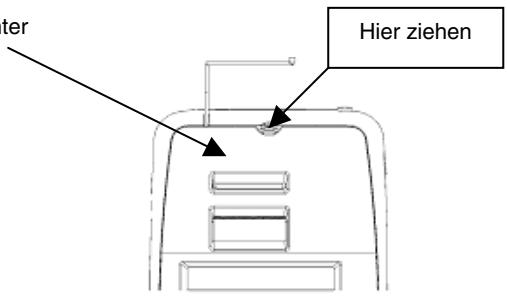

Entfern der Transportblockierungen

Bevor Sie das WS-Kabel an der Rechenmaschine anschließen, kontrollieren Sie, ob die angegebene Spannung auf dem Etikett, das sich auf der Maschinenunterseite befindet, mit der Stromzufuhr übereinstimmt und entfern den Sie das Kissen, das die Bandrolle bedeckt.

Das Bandabdeckkissen befindet sich unter der Druckerabdeckung.

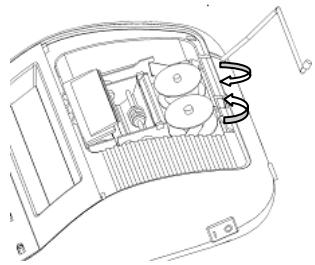

Bandwechsel

1. Entfernen Sie die Abdeckung des Druckers.
2. Heben Sie die Bandführung hoch, um beiden Rollen zu entfernen.
3. Legen Sie die neuen Rollen ein und versichern Sie sich, dass die schwarze Bandseite nach unten zeigt, damit das Band über die Bandführung lauft und sich in die richtige Richtung aufrollt.

Richtig

Falsch

Papier einlagen

1. SchlieBen Sie die Rechenmaschine an das Stromnetz und schalten Sie sie ein.
2. Schneiden oder reiBen Sie vorsichtig den Anfang der Papierrolle ab, damit Sie einen geraden und regelmäßigen Rand zum Einfahren unter dem Druckkopf haben.
3. Halten Sie die Papierrolle in einer Hand, rollen Sie das Papier von der Rolle nach unten ab und führen Sie es in den Schlitz auf der Rückseite der Rechenmaschine ein.
4. Drücken Sie die Papiervorschubtaste, bis das Papier gegriffen und durchgezogen wird.
5. Führn Sie die Papierrolle in den Papierhalter.

Beschreibung der Tastatur

1	NP P	Druckselector
	NP	Der Drucker wird nur aktiviert, wenn die Taste [↑] oder [#/D] gedrückt wird.
	P	Der Drucker wird nur aktiviert, wenn der Rechner eingeschaltet ist.
2	0 5 9	Rundungsselektor
	0	Vollständiges Abrunden
	5	Das Endergebnis wird aufgerundet, wenn die erstee, nicht ausgedruckte Zahl über oder gleich 5 ist, abgerundet, wenn die erstee, nicht ausgedruckte Zahl unter oder gleich 4 ist.
	9	Vollständiges Aufrunden.
3	A 0 2 3 4 F	Dezimalkomma-Selektor
	A	Additions-Modus. Das Dezimalkomma wird vor den letzten beiden Zahlen bei der Addition und Subtraktion automatisch eingefegt.
	0,2,3,4	Bei der Multiplikation und Division wird das Dezimalkomma je nach Rechenergebnis eingefegt.
		Für die Addition und der Subtraktion wird das Komma bei allen Zahlen eingefegt.
		Bei allen Ergebnissen wird die folgende Zahl auf die festgesetzte Zahl gerundet. Z. B. die dritte Zahl wird auf die zweite Zahl gerundet.
	F	Bewegliches Komma für genaue Dezimalberechnungen. Das Komma wird in die gewünschte Position eingefegt und automatisch nach rechts verschoben, solange der Ganzzahlteil weniger als 14 Zahlen hat.
4	• GT	Endsummen-Selektor
	•	Rechnung ohne Endsumme.
	GT	Jede ausgeführte Endsumme mit der Taste [*] wird automatisch in den Endsummenspeicher (GT) addiert. Der Speicher GT kann mit der Taste [M*] aufgerufen werden.
5	• IC	Artikelzähler-Selektor
	•	Rechnung ohne Artikelzähler
	IC	Es werden die mit den Tasten [+], [-], [M±] und [M≡] eingegebenen Elemente berechnet. Die Rechnung wird mit den Tasten [+], [M±] summiert und mit den Tasten [-], [M≡] subtrahiert. Das Ergebnis wird auf der linken Seite ausgedruckt, wenn die Taste [◇], [*], [M○] oder [M*] benutzt wird.
6	[↑]	Papiervorschubtaste
		Betätig den Vorschub der Papierrolle.
7	[COST]	Taste Preis
		Wird benutzt, um den Preisfaktor in die Berechnung der Verdienstspanne einzubeziehen.

8 [SELL]

Taste Verkauf

Wird benutzt, um den Verkaufspreis in die Berechnung der

Verdienstspanne einzubeziehen.

9 [MARGIN]

Taste Spanne

Wird benutzt, um die Gewinnspanne einzugeben.

10 [TAX +]

Taste inclusive Steuersatz

Berechnet einen Betrag aufgrund des Mehrwertsteuer-Satzes, der mit der Taste [RATE] vorprogrammiert wurde.

11 [TAX -]

Taste ohne Steuersatz

Berechnet einen Nettobetrag ohne Mehrwertsteuer, der mit der Taste [RATE] vorprogrammiert wurde.

12 [RATE]

Steuersatz-Taste

Gibt den Steuersatz oder den Wechselkurs ein.

13 [EURO]

Euro-Währung

Rechnet den angezeigten Wert in Euro um.

14 [LOCAL]

Landeswährung

Rechnet den angezeigten Wert in Landeswährung um.

15 [√]

Quadratwurzel

Berechnet die Quadratwurzel des angezeigten Wertes.

16 [GT]

Endsummen-Taste

Druckt und löscht den Innhalt des Endsummen-Speichers.

17 [%]

Prozent-Taste

Führt die Prozentberechnung mit der Tastenkombination [x] oder [±] aus.

18 []

Entspricht-Taste

Fuhrt eine/n Multiplikation, Division, Delta-Quote oder Erhöhung.

19 [Δ]

Differenz-Taste

Vergleicht automatisch zwei Beträge und berechnet und druckt die Differenz in Prozent aus.

20 [+]

Divisions-Taste

Die zu dividierende Nummer eingeben (Dividend) und die Taste [+] drücken, dann die zweite Zahl eingeben (Divisor) anschließend die Taste [=] oder weitere Tasten drücken, die zum Erhalt des Ergebnisses notwendig sind. Bei wiederholter Betätigung der Taste führt die Rechenmaschine nacheinander Divisionsrechnungen durch.

21 [X]

Multiplikations-Taste

Die zu multiplizierende Zahl eingeben und die Taste [x] drücken, danach die zweite Nummer eingeben und anschließend die Taste [=] oder weitere Tasten drücken, die zum Erhalt des Ergebnisses notwendig sind. Bei wiederholter Betätigung der Taste führt die Rechenmaschine nacheinander Multiplikationsrechnungen durch.

22 [C/CE]

Lösch-Taste/Posten löschen

Nach einmaligem Drücken wird der eingebene Wert gelöscht. Zweimaliges Drücken loscht den Akkumulator oder den Rechenstatus außer Speicher und Gesamtsumme.

23 [+ / - ]

Taste Zeichenwechsel

Wechsel auf das Zeichen des angezeigten Wertes.

24	[→]	Lauftaste nach rechts Löscht das ganz rechte Zeichen des eingegebenen Wertes.
25	[0]-[9], [00], [000], [●]	Zahlentasten & Dezimalkomma Jede Figur nach der 14 Ziffer wird ignoriert und provoziert eine Fehlermeldung. Bei wiederholtem Gebrauch der Dezimalpunkttaste innerhalb einer Zahl gilt der ersten Dezimalpunkt.
26	[-]	Taste Subtraktion Zieht einen Betrag vom Akkumulator ab. Um denselben Betrag mehrmals abzuziehen (sequenzielle Subtraction), muss der abzuziehende Betrag eingegeben und die Taste, je nach Bedarf, wiederholt gedrückt werden. Bei unmittelbarem Gebrauch der Taste nach Drücken der Taste [%] dient diese als Prozentsatzminderung.
27	[+]	Taste Addition Fürgt dem Akkumulator einen Betrag hinzu. Um denselben Betrag mehrmals zu addieren (sequenzielle Addition), muss der zu addierende Betrag eingegeben und die Taste, je nach Bedarf, wiederholt gedrückt werden. Bei unmittelbarem Gebrauch der Taste nach Drücken der Taste [%] dient diese als Prozentsatzerhöhung.
28	[#/D]	Taste Keine Addition /Datum Es wird eine Kennnummer für Daten wie z.B. Rechnungsnummer ausgedrucht, gefolgt von "#" rechts auf der Papierrolle.
29	[◇]	Taste Zwischensumme Es wird das Mittelwertergebnis von Additionen und Subtraktionen angegeben. Druckt den Inhalt des Akkumulators ohne diesen zu Löschen.
30	[*]	Taste Gesamtsumme Liefert das Gesamtergebnis einer Addition oder Subtraction. Das Drucken dieser Tastesloset den Inhalt des Akkumulators. Drückt man diese Tastes mit dem Selector "GT", wird das Ergebnis automatisch im Speicher GT summiert.
31	[M*]	Taste Speicher Endsumme Druckt und löscht den Speicherinhalt.
32	[M◇]	Taste Speicher-Zwischensumme Druckt, ohne den Speicherinhalt zu Löschen.
33	[M≡]	Taste Speicher-Subtraction Subtrahiert einen Betrag aus dem Speicher. Wird soeben eine Berechnung durchgeführt, verwollständigt und subtrahiert diese Tastes das Ergebnis aus dem Speicher.
34	[M±]	Taste Speicher-Addition Addiert einen Betrag in den Speicher. Wird soeben eine Berechnung durchgeführt, verwollständigt und addiert diese Tastes das Ergebnis in den Speicher.

Technische Daten

Typ: Tischrechenmaschine mit Elektronik-/Drucker-Display.

Grundoperationen: Addition/Subtraction (mit Zwischensumme und Endsumme) und Multiplikation/Division.

Leistung: Eingabe und Ergebnisse - 14 Zahlen

Dezimalsystem: Bewegliches Komma (F), Additions-Modus (A), feste Dezimale (0, 2, 3, 4)

Funktionen: 4 Operationen, Sequenzberechnung, Rechnungen im Speicher, Berechnung der Endsumme, Konstantenberechnung, Berechnung des Steuersatzes und Kursumrechnung, Berechnung des prozentualen Deltas, Berechnung der Kosten-Verkaufspreis-Margen.

Drucker: Walzendrucker
Druckgeschwindigkeit: 3,5 Reihen/Sekunde.

Farbbandkassette: L-5MR/B Code Farbbandzubehor: 80406

Papierrolle: Breite 57,5± 0,5 mm x 50 mm Durchmesser Code Papierzubehr: 81120

Display: 14 Ziffern VFD (Vacuum Fluorescent Display—Vakuum-Fluoreszenzdisplay)

Betriebstemperatur: 0^ 40^

GroBen: 320× 210× 50mm

Gewicht: 1,4 Kg

22 [C/CE] Lösch-Taste/Posten Löschen

Nach einmaligem Drücken wird der eingebene Wert gelöscht.

Zweimaliges Drücken löscht den Akkumulator oder den Rechenstatus außer Speicher.

Der Speicher enthalt 13 Euro-Wechselkurse, die vorgegebenen Werte sind auf 1 programmiert.

Um eine Position zur Eingabe des gewünschten Kurses zu wahlen:

• Halten Sie die Taste [RATE] gedrückt, bis das Symbol "RATE" auf dem Display blinkt.
• Drücken Sie die Taste [EURO], das Display zeigt an "r-01 1. ".
• Drücken Sie die Taste [+] um auf den{nachsten Wechselkurs zu gelangen.
• Drücken Sie die Taste [-] um auf den vorherigen Wechselkurs zu gelangen.

• Geben Sie den gewünschten Kurs ein und drücken Sie die Taste [EURO]. Der gewünschte Kurs wurde eingegeben.

• Damit Sie wieder auf die Standardwerte des Euro-Wechselkurses und Mehrwertsteuersatzes gelangen, schalten Sie den Rechner aus und danach wieder ein, indem Sie die Tasten [C/CE] und [+] gedrück halten. Das Display zeigt die Wiederherstellung der Standardwerte mit "r-CC" an.

		Print P	Rounding 5	Decimal 2	GT ·	IC ·
Calculation	Enter	Display		Paper
Set Currency rate1.08 in r-02	[RATE](Press & hold 3 sec.)	(Blinking)	0.
	[EURO]+	(Blinking)(Blinking)	r-01 1.
	[EURO]	(Blinking)	r-02 1.
2500+4000+1500= Total Euro currency?	2500[+]	2,500.00		1.08	K
	4000[+]	6,500.00		2,500.00	+
	1500[+]	8,000.00		4,000.00	+
	[*]	8,000.00		1,500.00	+
				8,000.00	T
	[EURO]	7,407.41		8,000.00	÷
				1.08	K=
				7,407.41	K*
2500+4000+1500= Total Local currency?
	2500[+]	2,500.00		2,500.00	+
	4000[+]	6,500.00		4,000.00	+
	1500[+]	8,000.00		1,500.00	+
	[*]	8,000.00		8,000.00	T
	[LOCAL]	8,640.00		8,000.00	x
				1.08	K=
				8,640.00	*
