MANUALE UTENTE SP300 KORG

Pianoforte Digitale Manuale di istruzioni PRECAUZIONI Collocazione L’uso dello strumento in una delle situazioni seguenti può causarne il malfunzionamento.

Alla luce diretta del sole

In ambienti particolarmente caldi o umidi

In luoghi sporchi o polverosi

In luoghi soggetti a eccessive vibrazioni Alimentazione Collegate l’alimentatore esterno ad una presa di corrente del voltaggio indicato sull’alimentatore stesso. Non collegatelo ad una presa di corrente di voltaggio diverso. Interferenze con altri dispositivi elettronici Questo prodotto contiene un microprocessore, che può interferire con il funzionamento di apparecchi radio e televisivi posti nelle sue vicinanze. Usate questo dispositivo ad una certa distanza da apparecchi radio e televisivi. Maneggiare con cura Per evitarne la rottura, non forzate i pulsanti e i controlli. Manutenzione e pulizia Pulite le superfici con un panno morbido e asciutto. Non usate panni ruvidi, detergenti liquidi (quali benzene o diluenti), solventi organici o liquidi infiammabili. Conservate questo manuale Dopo la lettura, conservate il manuale per ulteriori consultazioni. Corpi estranei

Non appoggiate vasi, recipienti o bicchieri sullo strumento. Eventuali infiltrazioni di liquidi possono causare incendi e scosse elettriche, e comunque danneggiare irreparabilmente lo strumento.

Non fate cadere oggetti metallici, come spilli o monete, all’interno dello strumento. Se questo dovesse accadere, scollegate l’alimentatore dalla presa di corrente, e contattate il negoziante.

MARCHIO CE PER L’ARMONIZZAZIONE DEGLI STANDARD EUROPEI Il marchio CE apposto sui prodotti della nostra azienda per gli apparati funzionanti in CA sino al 31 Dicembre 1996 ne indica la conformità alla Direttiva EMC (89/336/EEC) e alla Direttiva sul marchio CE (93/68/EEC). Il marchio CE apposto dopo il 1° Gennaio 1997 ne indica la conformità alla Direttiva EMC (89/ 336/EEC), alla Direttiva sul marchio CE (93/68/ EEC) e alla Direttiva sulle Basse Tensioni (73/23/ EEC). Inoltre, il marchio CE apposto sui prodotti della nostra azienda per gli apparati funzionanti a Batteria ne indica la conformità alla Direttiva EMC (89/336/EEC) e alla Direttiva sul marchio CE (93/ 68/EEC). RESPONSABILITÀ Le informazioni contenute in questo manuale sono state attentamente riviste e controllate. A causa del costante impegno a migliorare i nostri prodotti, le specifiche potrebbero differire da quanto descritto nel manuale. Korg non è responsabile per eventuali differenze tra le specifiche e la descrizione contenuta nel manuale d’istruzioni. Specifiche soggette a cambiamenti senza preavviso. GARANZIA I prodotti Korg sono costruiti in accordo alle più rigorose normative elettriche e meccaniche in vigore in vari paesi del mondo. Questi prodotti sono garantiti in ogni paese esclusivamente dal distributore Korg. I prodotti Korg non venduti con apposita garanzia del costruttore o del distributore, o privi di numero di serie, non possono usufruire di assistenza sotto garanzia. Questa norma è ad esclusiva tutela del consumatore.

SERVIZIO E ASSISTENZA AL

MUSICISTA Per riparazioni, rivolgetevi al più vicino Centro di Assistenza Autorizzato Korg. In Italia, per maggiori informazioni sui prodotti Korg, e per infor- mazioni su accessori per il vostro pianoforte, inviate un e-mail all’indirizzo info@korg.it.

CONSERVAZIONE DEI DATI

Allo spegnimento dello strumento, tutti i parametri vengono riportati alla condizione iniziale. © 2002 Korg Italy S.p.A. Stampato in Italia.

Indice generale INTRODUZIONE Introduzione Caratteristiche principali Grande quantità di suoni. Trenta suoni espressivi e di alta qualità, compreso un pianoforte a coda campionato in stereo. La funzione Layer permette di suonare insieme due suoni. Effetti. SP-300 include due processori di effetti digitali, che permettono di simulare il riverbero naturale di una sala da concerto (Reverb) e aggiungere spessore al suono (Chorus). Simulazione del pedale di risonanza. Il pedale Damper dell’SP-300 corri- sponde al pedale di risonanza o del forte del pianoforte acustico. Nel pianoforte acustico, la pressione di questo pedale fa alzare gli smorzatori (“damper”), dei feltrini che fermano la vibrazione delle corde. Metronomo. Il metronomo incorporato permette di selezionare il metro (segnatura metrica), il tempo, il volume, e di marcare il primo movimento della misura con un suono di campanello. Regolazione del tocco. Potete scegliere tre diverse regolazioni del tocco, cioè della risposta della dinamica alla forza esercitata sulla tastiera. Accordature storiche. Oltre al normale temperamento equabile, con SP-300 è possibile selezionare due temperamenti storici (Kirnberger e Werckmeister) per eseguire la musica classica in modo filologicamente accurato. Inoltre, quando si seleziona un suono di pianoforte acustico, viene selezionata automaticamente l’accordatura stirata. Intonazione regolabile. La funzione Transpose permette di cambiare l’intonazione del pianoforte in semitoni, mentre la funzione Pitch Control permette di eseguire aggiustamenti fini dell’intonazione. Introduzione

MIDI. SP-300 è compatibile con il protocollo MIDI, lo standard che permette di col- legare strumenti musicali diversi e computer. Il MIDI permette a due o più dispositivi di controllare od essere controllati, e permette di usare l’SP-300 come generatore sonoro multitimbrico a 16 parti. Potente amplificazione integrata. SP-300 include un potete amplificatore da 15 + 15 Watt, con due altoparlanti da 10cm in cassa Bass Reflex. Ingressi audio. Gli ingressi audio consentono di collegare direttamente una sor- gente sonora esterna mono o stereo, senza bisogno di un mixer. Due cuffie stereo. Potete collegare due cuffie stereo, per suonare con l’insegnante o con un altro musicista.

Introduzione CAPITOLO

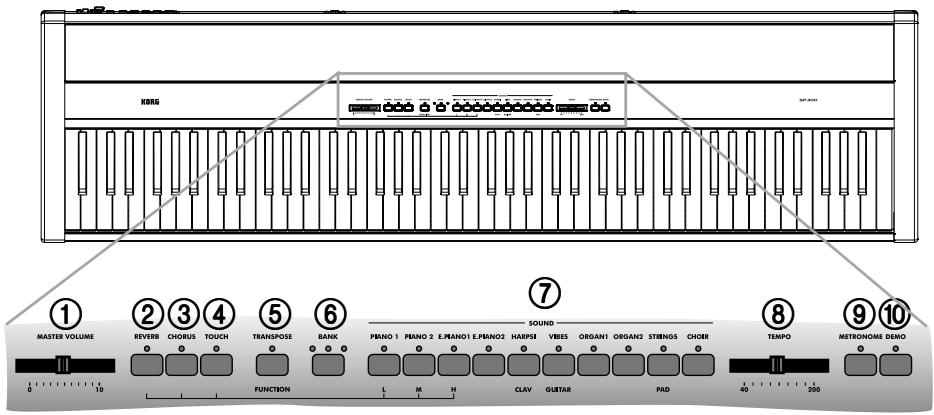

Prospetti Pannello frontale

1 Cursore MASTER VOLUME: Regola il volume delle uscite audio (Output) e delle cuffie (Phones). 2 Tasto REVERB: Attiva/disattiva il riverbero. Il riverbero aggiunge un ambiente al suono. 3 Tasto CHORUS: Attiva/disattiva il chorus. Il chorus dona spessore al suono. 4 Tasto TOUCH: Permette di regolare la sensibilità della tastiera. 5 Tasto TRANSPOSE/FUNCTION: Tasto multifunzione, da usare per cambiare la trasposizione e l’intonazione fine, per programmare i parametri del MIDI, e per eseguire altre regolazioni. Nota: Quando lo strumento viene spento, tutti i parametri vengono riportati al valore iniziale. 6 Tasto BANK: Seleziona uno dei tre banchi di suoni. Prospetti

7 Tasti di SELEZIONE SUONI: Premete uno di questi tasti per selezionare un suono (modo Single). Potete premere insieme due tasti, per suonare due suoni allo stesso tempo (modo Layer). 8 Cursore TEMPO: Regola il tempo del metronomo. 9 Tasto METRONOME: Attiva/disattiva il metronomo. 0 Tasto DEMO: Attiva/disattiva il modo Demo, che permette di ascoltare i brani dimostrativi. Selezionate i brani con i tasti di selezione suoni (vedi punto 7). Pannello posteriore

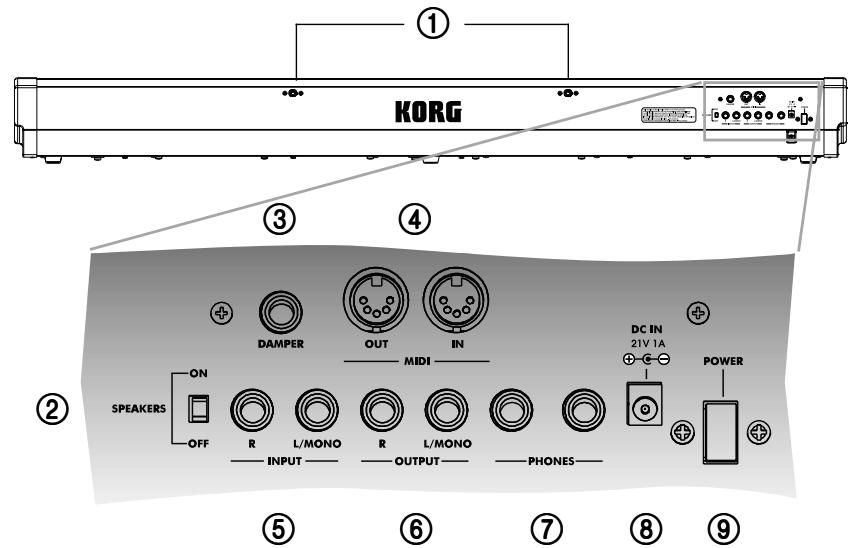

1 Fori per l’inserimento del leggio: Inserite il leggio in questi fori. Le prime volte che lo si usa, occorre esercitare una certa forza per inserire od estrarre il leggio. In seguito, la plastica gommosa di cui sono circondati i fori diventerà più morbida, consentendo un più facile inserimento o estrazione. 2 Interruttore SPEAKERS ON/OFF: Usate questo interruttore per accendere o spegnere gli altoparlanti integrati. 3 Connettore DAMPER: Collegate il pedale fornito di serie a questo connettore. 4 Connettori MIDI (IN, OUT): Connettori da usare per collegare altri dispositivi MIDI (sequencer, tastiere, ecc.). OUT: Uscita dati (da collegare al connettore MIDI IN di un altro dispositivo MIDI). IN: Ingresso dati (da collegare al connettore MIDI OUT di un altro dispositivo MIDI).

Capitolo 1 5 Connettori INPUT (L/MONO, R): Ingressi audio. Collegate a questi ingressi una sorgente audio esterna, per esempio un lettore CD, un lettore di cassette, un mixer, o un’altra tastiera. Attenzione: Non collegate a questi ingressi l’uscita di un amplificatore! 6 Connettori OUTPUT (L/MONO, R): Uscite audio. Collegate questi connettori ad un sistema di amplificazione. (Nel caso di impianti hi-fi, usate gli ingressi AUX o TAPE, e non l’ingresso PHONO). Per prelevare il segnale audio dell’SP-300 in mono, collegare solo il connettore L/MONO. Usate il cursore MASTER VOLUME per regolare il volume di uscita. 7 Connettori PHONES: Collegate le cuffie stereo a queste prese. 8 Connettore DC IN 21V 1A: Collegate l’alimentatore AC fornito di serie a questo connettore. 9 Interruttore POWER: Interruttore di accensione/spegnimento. Prospetti

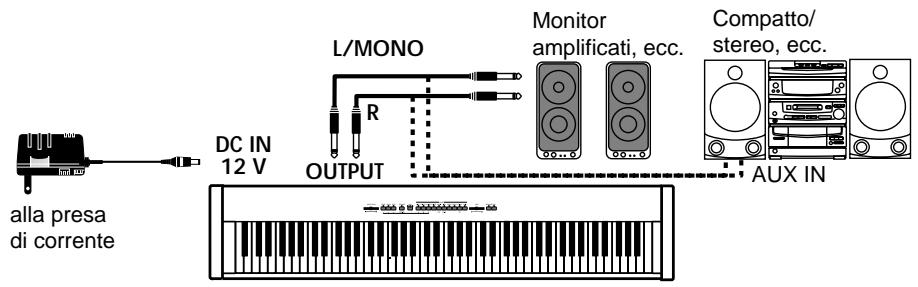

Prima di iniziare Collegare lo strumento ad un sistema di amplificazione esterno Se desiderate amplificare SP-300 con un sistema di amplificazione esterno, collegate le prese OUTPUT agli ingressi di un mixer, di un impianto hi-fi, o di diffusori amplificati di alta qualità. In un impianto hi-fi usate le prese AUX o TAPE (e non la presa PHONO). Per amplificare lo strumento in mono, collegate la sola presa L/ MONO. L/MONO Monitor amplificati, ecc. Compatto/ stereo, ecc.

DC IN 12 V OUTPUT AUX IN alla presa di corrente Usare le cuffie Per suonare o esercitarvi durante le ore notturne, o quando non desiderate essere uditi da altre persone che si trovano nella stessa stanza, collegate delle cuffie di alta qualità (impedenza suggerita: 32Ω) ad uno degli appositi connettori situati nel pannello posteriore. I connettori sono due jack standard da 1/4” (6,3mm). Se le vostre cuffie sono dotate di un adattatore da mini-jack a jack da 1/4”, afferrate l’adattatore quando inserite o disinserite le cuffie. Attenzione: Quando usate le cuffie, evitate l’ascolto ad alto volume per un tempo prolungato.

Capitolo 2 Collegare una sorgente audio esterna Collegate un altro strumento musicale, l’uscita di un mixer, un lettore CD, un lettore di cassette, ai connettori INPUT posti sul retro dello strumento. Questi connettori accettano un segnale a livello di linea. Per collegare un microfono, vi occorre un preamplificatore microfonico dedicato od un mixer. Attenzione: Non collegate a questi ingressi l’uscita di un amplificatore! Accendere lo strumento Collegate lo spinotto dell’alimentatore esterno all’apposito connettore di SP-300, poi la spina dell’alimentatore esterno alla presa di corrente; premete l’interruttore POWER per accendere lo strumento. Quando lo strumento è acceso, gli indicatori luminosi del pannello di controllo sono accesi. Per spegnere lo strumento premete nuovamente l’interruttore POWER. Nota: Allo spegnimento dello strumento, tutti i parametri vengono riportati alla condizione iniziale. Attivare e disattivare gli altoparlanti incorporati A seconda che preferiate ascoltare dagli altoparlanti incorporati o da un sistema di amplificazione esterno, potete attivare o disattivare gli altoparlanti, usando l’interruttore SPEAKER ON/OFF posto nel retro dello strumento. Regolare il volume Muovete il cursore MASTER VOLUME verso destra per aumentare il volume; verso sinistra per diminuire il volume. Il valore massimo è “10”; il minimo (silenzio) è “0”. Questo controllo regola il livello di uscita degli altoparlanti incorporati, delle uscite OUTPUT e della cuffia. Non regola il livello di ingresso della sorgente audio collegata agli ingressi INPUT. Nota: È sempre meglio accendere lo strumento con un volume basso e poi aumentare il volume gradualmente. Ascoltare i brani dimostrativi SP-300 contiene 30 brani dimostrativi preregistrati. Ascoltateli per rendervi conto della ricchezza timbrica e delle potenzialità espressive dello strumento. Ascoltare tutti i brani. Potete avviare l’esecuzione di tutti i brani con un solo comando. Prima di iniziare

Premete il tasto DEMO (o tenete premuto il tasto TRANSPOSE/FUNCTION e premete la nota E1 sulla tastiera) per entrare in modo Demo. Gli indicatori luminosi dei tasti di selezione suoni iniziano a lampeggiare in sequenza da sinistra a destra. Dopo alcuni secondi, ha inizio la riproduzione dei brani. Vengono eseguiti tutti i brani dimostrativi. Dopo l’ultimo brano, la riproduzione ricomincia dal primo brano.

Durante la riproduzione, è possibile premere uno dei tasti di selezione suoni per mettere in ripetizione il solo banco corrente di dieci brani dimostrativi. (Ci sono tre banchi, ognuno comprendente dieci brani dimostrativi: 1-10, 11-20, 21-30). Per esempio, se premete il tasto CHOIR mentre sta suonando il brano numero 1, il brano numero 10 viene messo immediatamente in riproduzione. Al termine, verranno eseguiti in ciclo tutti i brani del banco 1-10.

Premete il tasto DEMO per interrompere la riproduzione e uscire dal modo Demo. Ascoltare il brano selezionato. Potete selezionare un brano dimostrativo da ascoltare singolarmente.

Innanzitutto, occorre selezionare uno dei tre banchi di brani dimostrativi.

Per selezionare il primo banco (1-10), premete una volta il tasto DEMO. Gli indicatori luminosi iniziano a lampeggiare in sequenza da sinistra a destra.

Per selezionare il secondo banco (11-20), premete il tasto DEMO una seconda volta. Gli indicatori luminosi iniziano a lampeggiare insieme.

Per selezionare il terzo banco (21-30), premete il tasto DEMO una terza volta. Gli indicatori luminosi adiacenti iniziano a lampeggiare alternativamente. Premete il tasto di selezione suoni corrispondente al brano che desiderate selezionare nel banco corrente. L’indicatore luminoso del brano selezionato rimane acceso, mentre gli altri indicatori luminosi si spengono. Al termine del brano selezionato, tutti i brani del banco selezionato vengono eseguiti in ciclo. Tasto Banco 1 (1-10) Banco (11-20) Banco 3 (21-30) PIANO 1 F. Mendelssohn-Bartholdy: Prelude Op.104a, no.2 Korg Original (M. Tempia): Reflection C.A. Debussy: Arabesque no.1 PIANO 2 F. Chopin: Nocturne Op.9, no.2 S. Joplin: The Entertainer J.S. Bach: Two-voice invention no.13 E.PIANO 1 C.A. Debussy: Clair de lune Korg Original (M. Tempia): Jumper F. Chopin: FantasieImpromptu Op.66 E.PIANO 2 Korg Original (M. Tempia): Lullaby for a Little Star Korg Original (M. Tempia): All the Ones You Don’t Know J.S. Bach: Prelude in C major (from Das Wohltemeperierte Klavier) Capitolo 2

Tasto Banco 1 (1-10) Banco (11-20) Banco 3 (21-30) HARPSI /CLAV L. van Beethoven: Für Elise J.S. Bach: Italian Concert Korg Original (M. Tempia): Rubber Bob VIBES /GUITAR F. Chopin: Etude Op.10, no.3 Korg Original (M. Tempia): Jazz in Spain R. Schumann: Traumarei, Op.15, no.7 ORGAN 1 W.A. Mozart: A la turque (from the Sonata in A-major K.331) Korg Original (M. Tempia): Cool “B” F. Mendelssohn-Bartholdy: Spring Song, Op.62, no.6 ORGAN 2 F. Chopin: Valse no.6 in D-major Op.64, no.1 F. Mendelssohn-Bartholdy: Wedding March Korg Original (M. Tempia): Sunflowers STRINGS /PAD Korg Original (M. Tempia): Old Feather Blues J.S. Bach: Air on the G string P.D. Paradisi: Toccata in A major CHOIR Korg Original (M. Tempia): Noise of time Korg Original (M. Tempia): Voice Texture Korg Original (M. Tempia): Wet Raccoon Rag Premete il tasto DEMO per interrompere la riproduzione e uscire dal modo Demo. Nota: Durante la riproduzione dei brani dimostrativi, non è possibile usare i tasti di selezione suoni per selezionare suoni diversi, né i tasti REVERB e CHORUS per attivare o disattivare gli effetti. Regolare il tempo dei brani dimostrativi. Usate il cursore TEMPO per cambiare il tempo del brano dimostrativo selezionato. In genere, il tempo del brano dimostrativo in esecuzione non corrisponde a quello indicato dal cursore TEMPO. Nota: Non è possibile usare il metronomo durante l’ascolto dei brani dimostrativi. Nota: Quando si seleziona un brano dimostrativo, viene automaticamente richiamato il suo tempo originale. Prima di iniziare

Operazioni di base Selezionare un solo suono (modo Single) Potete selezionare uno dei trenta suoni contenuti nello strumento.

Premete uno dei tasti di selezione suoni per selezionare uno dei suoni. L’indicatore luminoso del tasto premuto si accende.

Usate il tasto BANK per selezionare uno dei tre banchi disponibili (1-10, 11-20, 2130). Premuto una prima volta, seleziona il Banco 2; premuto una seconda volta seleziona il Banco 3; premuto una terza volta, seleziona nuovamente il Banco 1. Tasto Banco 1

(#) Queste colonne indicano il numero di oscillatori per voce utilizzati dal suono Selezionare due suoni allo stesso tempo (modo Layer) Potete suonare due suoni sulla tastiera allo stesso tempo. In questo modo, viene attivato il modo Layer.

Capitolo 3 Nota: Quando si attiva il modo Layer, il numero totale di note che possono suonare allo stesso tempo viene ridotto, e dipende dal numero di oscillatori per voce utilizzato da ognuno dei suoni selezionati. Nota: Non è possibile selezionare due suoni accessibili mediante lo stesso tasto.

Premete uno dei tasti di selezione suoni per selezionare il primo suono. L’indicatore luminoso del tasto premuto si accende. Usate il tasto BANK per selezionare un suono contenuto in un altro banco.

Premete un altro tasto di selezione suoni per selezionare il secondo suono. L’indicatore luminoso del tasto premuto si accende. Usate il tasto BANK per selezionare un suono contenuto in un altro banco.

Premete insieme i due tasti, per selezionare i due suoni. Gli indicatori luminosi dei due tasti si accendono. Nota: I passi 1 e 2 non sono necessari, se il banco giusto è già selezionato. Tornare al modo Single. Per tornare al modo Single, basta premere un solo tasto di selezione suoni. Regolare il volume dei timbri in modo Layer. Per regolare il bilanciamento tra i suoni in modo Layer, tenete premuto il tasto del suono di cui volete abbassare il volume, e premete ripetutamente il tasto del suono di cui volete alzare il volume. Nota: Questa regolazione viene memorizzata anche dopo aver disattivato il modo Layer, ma viene riportata ai valori iniziali quando si spegne lo strumento. Per salvare queste regolazioni, usate la funzione Data Dump (vedi “MIDI Data Dump” a pagina 134). Scegliere il riverbero e il chorus SP-300 ha due effetti: riverbero e chorus. Il riverbero simula l’effetto di riverberazione del suono in una stanza, mentre il chorus riproduce un effetto di modulazione che rende il suono più ricco. Nota: Le impostazioni degli effetti eseguite in modo Single rimangono memorizzate quando si seleziona il modo Layer, mentre le impostazioni eseguite in modo Layer non vengono conservate. All’accensione dello strumento, gli effetti vengono riportati alle impostazioni iniziali. Per salvare le vostre impostazioni personali, usate la funzione Data Dump (vedi “MIDI Data Dump” a pagina 134). Operazioni di base

Tenete premuto il tasto REVERB o CHORUS, e premete uno dei tasti di selezione suoni PIANO 1/L, PIANO 2/M, o E.PIANO1/H per selezionare l’intensità del riverbero o del chorus. Tasto Intensità del riverbero Intensità del chorus PIANO 1/L Riverbero leggero Chorus leggero PIANO 2/M Riverbero normale Chorus normale

Per controllare l’intensità corrente del riverbero o del chorus, tenete premuto il tasto REVERB o CHORUS, e controllate quale tasto abbia l’indicatore luminoso acceso.

Per disattivare il riverbero o il chorus, premete il tasto REVERB o CHORUS. L’indicatore luminoso del tasto premuto si spegne. Il pedale di risonanza Il pedale fornito di serie può essere usato come pedale di risonanza (damper). Se si collega al connettore DAMPER un pedale tipo Korg DS1H (opzionale), è possibile usare il mezzo pedale, che permette di attivare la risonanza delle corde in maniera graduale. In modo Layer, è possibile selezionare il suono (o i suoni) su cui attivare il pedale. Nota: All’accensione dello strumento, le impostazioni del pedale vengono inizializzate. Per salvare le impostazioni personali, usate la funzione Data Dump (vedi “MIDI Data Dump” a pagina 134).

Tenete premuto il tasto TRANSPOSE/FUNCTION, e premete il pedale. Ad ogni pressione del pedale, si accende l’indicatore luminoso del tasto (o dei tasti) di selezione suoni per cui il pedale è attivato.

Una volta assegnato il pedale al suono o ai suoni desiderati, rilasciate il tasto TRANSPOSE/FUNCTION. Il metronomo SP-300 incorpora un metronomo, con il quale si può battere il tempo quando si studia un pezzo. Attivare e disattivare il metronomo. Premete il tasto METRONOME per avviare o fermare il metronomo. All’accensione dello strumento, il metronomo è regolato sul tempo del cursore METRONOME, ma è possibile selezionare un tempo

Capitolo 3 diverso con la procedura descritta più avanti. Dopo aver ascoltato i brani dimostrativi, il tempo è quello dell’ultimo brano ascoltato. Regolare il volume del metronomo. Mentre il metronomo sta suonando, tenete premuto il tasto METRONOME e premete ripetutamente il tasto STRINGS/PAD (o la nota B5) per ridurre il volume, oppure il tasto CHOIR (o la nota C6) per aumentarlo. Per riportare il volume alla regolazione iniziale, premete insieme i tasti STRINGS/PAD e CHOIR (o le note B5 e C6 sulla tastiera) mentre continuate a tenere premuto il tasto METRONOME. Tasto Effetto Tasto Effetto

Volume maggiore CHOIR / C6 Volume minore Regolare il tempo mediante il cursore TEMPO. Usate il cursore TEMPO per regolare il tempo. L’ambito entro cui potete variare il tempo è = 40 ~ 200. Inserimento numerico del tempo. In alcuni casi, il tempo potrebbe non corri- spondere esattamente alle indicazioni del cursore TEMPO. Se desiderate inserire un valore di tempo preciso, potete inserire il valore in forma numerica.

Tenete premuto il tasto METRONOME.

Usate la tastiera per inserire un numero di tre cifre corrispondente al valore di tempo desiderato (inserite uno “0” prima di un numero a due cifre, p.es. “090”). Tasto Numero Tasto Numero

Per esempio, per selezionare un valore di tempo di 168, tenete premuto il tasto METRONOME, poi premete C#5 (1), F#5 (6), G#5 (8). Per selezionare un valore di Operazioni di base

tempo di 85, tenete premuto il tasto METRONOME, poi premete C5 (0), G#5 (8), F5 (5). Selezionare una segnatura metrica. Potete sottolineare il primo movimento della battuta con un accento. Tasto Segnatura metrica PIANO 1 2 movimenti (2/4, 2/8...) PIANO 2 3 movimenti (3/4, 3/8...) E.PIANO 1 4 movimenti (4/4, 4/8...) E.PIANO 2 6 movimenti (6/4, 6/8...)

Mentre il metronomo è in funzione, tenete premuto il tasto METRONOME e premete il tasto corrispondente alla segnatura metrica che desiderate usare (vedi la tabella precedente). Il primo movimento della battuta viene accentato.

Per disattivare l’accento, tenete premuto il tasto METRONOME e premete il tasto di selezione suoni il cui indicatore luminoso sia acceso. Nota: All’accensione dello strumento, l’accento viene automaticamente disattivato. Sottolineare l’accento con un suono di campanello. Il movimento accentato può essere sottolineato da un suono di campanello.

Mentre il metronomo sta suonando, tenete premuto il tasto METRONOME, poi premete il tasto di selezione suoni VIBES/GUITAR. L’indicatore luminoso del tasto si accende, e il primo movimento della battuta viene sottolineato da un campanello.

Per tornare all’accento normale, tenete premuto il tasto METRONOME e premete il tasto di selezione suoni HARPSI/CLAV per accenderne l’indicatore luminoso. Nota: All’accensione dello strumento, il campanello viene disattivato automaticamente.

Altre funzioni Regolazione del tocco Potete regolare la risposta della tastiera al tocco. Tenete premuto il tasto TOUCH e premete il tasto corrispondete alla regolazione desiderata. Tasto Regolazione del tocco PIANO 1/L Leggero. È possibile produrre note a volume elevato anche suonando piano. PIANO 2/M Normale. Normale curva di dinamica del pianoforte.

Duro. È possibile produrre note a volume elevato solo suonando molto forte. Forte

Leggero Volume della nota Normale Duro Piano Piano Forte Forza applicata Per controllare l’impostazione selezionata, tenete premuto il tasto TOUCH, e verificate quale degli indicatori luminosi elencati nella tabella precedente sia acceso. Nota: All’accensione dello strumento, viene automaticamente selezionata la regolazione di tocco Normale. In alternativa, potete usare il tasto TRANSPOSE/FUNCTION e la tastiera. Tenete premuto il tasto TRANSPOSE/FUNCTION, e premete sulla tastiera la nota corrispondente alla regolazione di tocco desiderata (vedi tabella). Tasto Regolazione del tocco

Leggero. È possibile produrre note a volume elevato anche suonando piano. Altre funzioni

Tasto Regolazione del tocco

Normale. Normale curva di dinamica del pianoforte.

Duro. È possibile produrre note a volume elevato solo suonando molto forte. Trasposizione Può accadere che il brano da eseguire sia scritto in una tonalità complessa (che usa, cioè, molti tasti neri), o che desideriate cambiarne l’intonazione per renderlo più adatto ad un altro strumento o alla voce del cantante. In questi casi, potete trasporre il brano (cioè spostarne l’intonazione), in modo da usare una diteggiatura più comoda, o una diteggiatura che conoscete già per suonare in una tonalità diversa. Questa funzione è chiamata “Trasposizione”. Per esempio, se si attiva una trasposizione di un semitono in alto, le note che appaiono a sinistra producono il suono reale delle note mostrate a destra. Nota: All’accensione dello strumento, la trasposizione viene annullata.

Tenete premuto il tasto TRANSPOSE/FUNCTION, e premete il tasto della tastiera che corrisponde alla trasposizione desiderata (vedi tabella). L’indicatore luminoso del tasto TRANSPOSE/FUNTION rimane acceso, a ricordare che la trasposizione è attiva. Tasto Effetto F#6 — B6 6 — 1 semitoni sotto

Intonazione standard C#7 — F7 1 — 5 semitoni sopra Per tornare all’intonazione standard, tenete premuto il tasto TRANSPOSE/FUNCTION e premete il tasto C7. L’indicatore luminoso del tasto TRANSPOSE/FUNCTION si spegne. Capitolo 4 Intonazione fine Per adeguare l’intonazione di SP-300 a quella di un altro strumento, potete regolare l’intonazione in passi di 0,5 Hz, nell’ambito di A4 = 427,5 ~ 452,5 Hz. L’intonazione standard è A4 = 440 Hz. Nota: All’accensione dello strumento, l’intonazione viene riportata automaticamente all’intonazione standard (A4 = 440 Hz).

Tenete premuto il tasto TRANSPOSE/FUNCTION, e premete il tasto che corrisponde alla variazione di intonazione desiderata. Ogni volta che premete la nota B5 o C6, l’intonazione viene abbassata o innalzata di 0,5 Hz.

Per tornare all’intonazione standard, tenete premuto il tasto TRANSPOSE/FUNCTION e premete insieme i tasti B5 e C6. Tasto Intonazione fine

Abbassa l’intonazione di 0,5 Hz B5+C6 Intonazione standard (A4 = 440 Hz)

Alza l’intonazione di 0,5 Hz Selezione di un temperamento Molte composizioni classiche sono state scritte per strumenti accordati su temperamenti diversi dal “temperamento equabile” normalmente in uso ai nostri giorni. Per riprodurre accuratamente la sonorità originale di queste composizioni, SP-300 include i temperamenti classici Kirnberger e Werckmeister, in aggiunta al temperamento equabile, per un totale di tre temperamenti fra cui scegliere. Per selezionare uno dei temperamenti disponibili, tenete premuto il tasto TOUCH e premete il tasto corrispondente al temperamento desiderato. Per tornare al temperamento equabile, tenete premuto il tasto TOUCH e premete il tasto di selezione suoni il cui indicatore luminoso sia acceso. Tasto Temperamento HARPSI/CLAV Werckmeister. Si tratta della scala Werckmeister III ideata dall’organista e teorico della musica tedesco Andreas Werckmeister. Questa scala fu creata nel tardo periodo barocco per consentire una più facile trasposizione dei brani. Altre funzioni

Tasto Temperamento VIBES/GUITAR Kirnberger. Si tratta della scala Kirnberger III ideata da Johann Phillip Kirnberger all’inizio del XVIII secolo, usata soprattutto per l’accordatura del clavicembalo. Entrambi gli indicatori luminosi spenti Temperamento equabile. Quasi tutti gli strumenti a tastiera dei nostri giorni seguono questa accordatura, in cui tutti i semitoni sono uguali, ed è consentita qualsiasi trasposizione. Per verificare quale temperamento sia selezionato, tenete premuto il tasto TOUCH, e controllate quale indicatore luminoso sia acceso. Nota: All’accensione, viene automaticamente selezionato il temperamento equabile. L’accordatura stirata. Per produrre risonanze più naturali, i suoni dei tasti PIANO 1 e PIANO 2 fanno ricorso all’“accordatura stirata”, che rende le note più basse leggermente più basse rispetto al temperamento equabile, e le note più acute leggermente più alte. È in questo modo che il pianoforte viene accordato dagli accordatori professionali.

MIDI Che cos’è il MIDI? Il MIDI, acronimo di Musical Instrument Digital Interface (interfaccia digitale per strumenti musicali) è uno standard internazionale concepito per collegare e trasferire dati tra strumenti musicali elettronici, computer e altri dispositivi. Che cosa si può fare con il MIDI? Grazie al MIDI, potete usare SP-300 per controllare altri strumenti, usare altri strumenti per controllare SP-300, usare un sequencer per creare complessi brani musicali. Quando si usano la tastiera e il pedale di SP-300, o si seleziona un suono, le note, l’attivazione del pedale e i cambi di suono vengono inviati ad un altro strumento, o vengono registrati da un sequencer. Collegamenti Collegate sempre la presa MIDI OUT di uno strumento alla presa MIDI IN di un altro. Non collegate mai due prese dello stesso strumento tra di loro. Collegate la presa MIDI OUT del dispositivo trasmittente (master) al connettore MIDI IN del dispositivo ricevente (slave). Per collegare SP-300 ad un computer, occorrono un’interfaccia MIDI per il computer, un software di sequencing o notazione musicale, e due cavi MIDI standard. Collegate la presa MIDI OUT di SP-300 alla presa MIDI IN del computer. Collegate la presa MIDI IN di SP-100 alla presa MIDI OUT del computer. MIDI keyboard MIDI OUT SP-300 rear panel MIDI IN MIDI sound module MIDI

Impostazioni standard del MIDI All’accensione i parametri MIDI di SP-300 sono programmati come segue: Parametro Impostazione Canale di trasmissione

Canali di ricezione Tutti (1-16) Local

Selezionare il canale di trasmissione Lo standard MIDI prevede 16 canali separati per la trasmissione e la ricezione dei dati. SP-300 riceve sempre su tutti e 16 i canali, e trasmette su un solo canale. Per trasmettere dati da SP-300, occorre selezionare uno dei 16 canali su cui trasmettere i dati. Tenete premuto il tasto TRANSPOSE/FUNCTION, e premete il tasto nell’ambito C2–D#3 che corrisponde al canale MIDI desiderato. Tasto Canale Tasto Canale

Nota: All’accensione, viene automaticamente selezionato il canale 1. Nota: Normalmente, il canale 10 è assegnato automaticamente al metronomo (note D#5-E5).

Capitolo 5 Nota: In modo Layer, il secondo suono trasmette sul canale successivo a quello selezionato. Per esempio, se è selezionato il canale 7, il primo suono trasmette sul canale 7, mentre il secondo trasmette sul canale 8. Se è selezionato il canale 16, il primo suono trasmette sul canale 16, mentre il secondo trasmette sul canale 1 (una volta raggiunto l’ultimo canale, il conteggio ricomincia dal primo). Usare SP-300 come generatore sonoro multitimbrico Quando SP-300 è controllato da un dispositivo MIDI esterno, può funzionare come generatore sonoro multitimbrico a 16 parti. Potete selezionare un suono diverso su ognuno dei 16 canali MIDI disponibili.

Usate un cavo MIDI per collegare la presa MIDI IN di SP-300 alla presa MIDI OUT di un sequencer (o altro dispositivo master).

Trasmettete dati MIDI dal sequencer (o altro dispositivo) collegato. Vedi “Program Change” a pagina 132 per informazioni sulla selezione dei suoni mediante messaggi MIDI di Program Change. La ricezione dei messaggi di Program Change deve essere attiva su SP-300. Consultate il manuale d’uso dell’altro dispositivo per maggiori informazioni su come inviare messaggi di Program Change. Local On/Off Con il Local si può stabilire se la tastiera deve suonare il suono interno del pianoforte, e allo stesso tempo trasmettere dati attraverso il MIDI OUT (Local On), o se deve solo trasmettere dati attraverso il MIDI OUT, ma non suonare il suono interno del pianoforte (Local Off). Il Local Off va scelto quando si vuole usare SP-300 come tastiera muta, per pilotare un altro strumento MIDI. Va scelto anche quando SP-300 è collegato ad un sequencer sia attraverso il MIDI IN che il MIDI OUT. Se non si ponesse SP-300 in Local Off, le note già suonate dalla tastiera verrebbero rispedite ad SP-100 dal sequencer, creando un fastidioso effetto di eco. Normalmente, va scelto il Local On (selezionato automaticamente all’accensione), in modo che suonando sulla tastiera si possano suonare i suoni interni di SP-300. MIDI

Tenete premuto il tasto TRANSPOSE/FUNCTION e premete il tasto di selezione suoni PIANO 1. Ad ogni pressione del tasto, lo stato del Local alterna fra On e Off. Stato del Local Stato dell’indicatore luminoso di PIANO 1 Local On Acceso Local Off Spento Nota: All’accensione, viene automaticamente selezionato il Local On. Program Change È possibile selezionare via MIDI i suoni di SP-300, inviando allo strumento un messaggio di Program Change sul canale a cui desiderate assegnare il suono. La seguente tabella elenca i numeri di Program Change corrispondenti ai suoni di SP300 (numerazione 0-29; se il dispositivo trasmittente usa la numerazione 1-30, occorre aumentare il numero da trasmettere di uno). Trasmissione dei messaggi di Program Change. Per selezionare un suono, potete inviare un messaggio MIDI di Program Change ad un dispositivo MIDI collegato al MIDI OUT di SP-300. Quando si seleziona uno dei suoni interni di SP-300 mediante i tasti di selezione suoni, viene trasmesso un messaggio MIDI di Program Change, come mostrato nella seguente tabella. Ricezione dei messaggi di Program Change. Quando un messaggio di Pro- gram Change viene ricevuto da un dispositivo esterno, viene selezionato il corrispondente suono interno di SP-300, come mostrato dalla seguente tabella. Solo i numeri di Program Change (PC) compresi nell’ambito 0–29 hanno effetto su SP300, mentre gli altri numeri (30-127) vengono ignorati. PC# Tasto

Choir Pad Attivazione/disattivazione dei Program Change. Per trasmettere e ricevere questo tipo di dati, occorre attivare la trasmissione e ricezione dei messaggi di Program Change. In caso contrario, è possibile disattivare i Program Change. Tenete premuto il tasto TRANSPOSE/FUNCTION, e premete il tasto di selezione suoni PIANO 2. Ad ogni pressione del tasto, viene selezionato lo stato di Attivo e Non attivo. MIDI Stato del Program Change Stato dell’indicatore luminoso di PIANO 2 Attivo Acceso Non attivo Spento

Nota: All’accensione dello strumento, la ricezione dei Program Change viene attivata su tutti i canali MIDI. Control Change Quando si usa il pedale di risonanza, si regola il bilanciamento dei suoni in modo Layer, o si eseguono altre regolazioni sul pannello di controllo, viene inviato un messaggio di Control Change ad un dispositivo MIDI collegato al MOIDI OUT di SP-300. Allo stesso modo, SP-300 può ricevere messaggi di Control Change da un dispositivo MIDI collegato al suo MIDI IN, per controllare l’effetto del pedale di risonanza, la regolazione del volume e altri aspetti del funzionamento dello sturmento. Attivazione/disattivazione dei Control Change. Per trasmettere e ricevere questo tipo di dati, occorre attivare la trasmissione e ricezione dei messaggi di Control Change. In caso contrario, è possibile disattivare i Control Change. Tenete premuto il tasto TRANSPOSE/FUNCTION, e premete il tasto di selezione suoni PIANO 1. Ad ogni pressione del tasto, viene selezionato lo stato di Attivo e Non attivo Stato del Control Change Stato dell’indicatore luminoso di E.PIANO 1 Attivo Acceso Non attivo Spento Nota: All’accensione dello strumento, la ricezione dei Control Change viene attivata su tutti i canali MIDI. MIDI Data Dump Potete salvare le impostazioni personali dei suoni (nei modi Single o Layer) su un dispositivo di memorizzazione MIDI esterno, come un sequencer o un MIDI data filer. In seguito, potrete ricaricare questi dati in SP-300, per recuperare una serie di dati memorizzati. Attenzione: Per evitare di perdere dati, leggete attentamente le istruzioni fornite con il MIDI data filer. Suggerimento: Per evitare problemi, è meglio disattivare la ricezione dei dati di Sistema Esclusivo nel dispositivo collegato.

Capitolo 5 La seguente tabella mostra i dati salvati con il Data Dump. Categoria Dati Modo Single Impostazioni del riverbero e del chorus (stato di on/off, livello della mandata) Modo Layer Impostazioni del riverbero e del chorus (stato di on/off, livello della mandata), bilanciamento tra i suoni, stato di on/off del pedale di risonanza per ogni suono. Salvataggio dei dati nel data filer. Ecco come salvare i dati di SP-300.

Preparate il data filer per ricevere dati MIDI.

In SP-300, tenete premuto il tasto TRANSPOSE/FUNCTION, e premete il tasto di selezione suoni VIBES/GUITAR. L’indicatore luminoso dei tasti TRANSPOSE/ FUNCTION e VIBES/GUITAR inizia a lampeggiare, indicando che SP-300 è pronto per il data dump.

Premete il tasto TOUCH. Il data dump ha inizio, e le impostazioni dei suoni vengono trasmesse al data filer. Durante l’operazione di data dump, non è possibile suonare SP-300 o attivare altre funzioni. Al termine del data dump, si ritorna al funzionamento normale. Potete interrompere un’operazione di data dump prima del suo avvio, premendo il tasto TRANSPOSE/FUNCTION o il tasto VIBES/GUITAR. Caricamento dei dati dal data filer. Potete caricare in SP-300 i dati in prece- denza salvati in un data filer.

In SP-300, tenete premuto il tasto TRANSPOSE/FUNCTION e premete il tasto di selezione suoni VIBES/GUITAR. L’indicatore luminoso dei tasti TRANSPOSE/ FUNCTION e VIBES/GUITAR inizia a lampeggiare, e SP-300 si pone in attesa dei dati.

Preparate il data filer ad inviare i dati di impostazione dei suoni in precedenza salvati da SP-300. Leggete le istruzioni fornite con il data filer per informazioni sulla trasmissione dei dati. SP-300 riceve i dati. Al termine del data dump, SP-300 ritorna allo stato in cui si trovava prima del data dump. MIDI

Durante l’operazione di data dump, non è possibile suonare SP-300 o attivare altre funzioni. Al termine del data dump, si ritorna al funzionamento normale. Potete interrompere un’operazione di data dump prima del suo avvio, premendo il tasto TRANSPOSE/FUNCTION o il tasto VIBES/GUITAR.

Appendice Soluzione dei problemi Se durante l’uso dovessero manifestarsi i problemi descritti, esaminate lo strumento per tentare di capire il problema, e cercate di risolverli seguendo i suggerimenti proposti. Se lo strumento continuasse a non funzionare correttamente, rivolgetevi al rivenditore o a un Centro di Assistenza Autorizzato Korg. Problema Possibile rimedio Pag. Lo strumento non si accende. Verificate che l’alimentatore sia collegato al pianoforte, e che la spina dell’alimentatore sia inserita correttamente nella presa di corrente.

Nessun suono udibile. (1) Controllate che il volume non sia a posto 0. Se lo è, portatelo ad un livello adeguato.

(2) Assicuratevi che gli altoparlanti incorporati non siano spenti.

(3) Controllate che il Local non sia posto a OFF. Se lo è, ponetelo a ON. Oppure, spegnete e riaccendete lo strumento per reinizializzare tutti i parametri.

Polifonia SP-300 contiene suoni campionati, cioè registrati dal suono degli strumenti musicali reali, successivamente elaborato. Questi suoni possono essere costituiti uno o più campioni diversi che vengono riprodotti quando si preme un tasto. I suoni costituiti da un solo campione hanno una polifonia massima di 60 voci, mentre i suoni costituiti da due campioni hanno una polifonia limitata ad un massimo di 30 note. Quando il numero di note suonate eccede il limite, le note suonate per prime vengono interrotte. Appendice

Inoltre, quando si suonano più di due note in modo Layer, la polifonia massima dipende dal numero totale di suoni campionati che costituiscono i suoni utilizzati. L’uso di REVERB e CHORUS riduce ulteriormente la polifonia, rispettivamente, di 10 e 3 note. Notazione inglese e notazione italiana Nel testo vengono usati i nomi inglesi per le note della scala musicale. La seguente tabella elenca i nomi inglesi e il loro corrispettivo italiano. Inglese

Sol Il numero che segue sempre la nota indica l’ottava di appartenenza, in notazione MIDI standard. C4 è il Do centrale del pianoforte.

Capitolo 6 Specifiche tecniche Specifiche SP-300 Tastiera 88 note, sensibili alla dinamica, con simulazione di martelletto Regolazione tocco Leggero, Normale, Duro Intonazione Trasposizione, Intonazione fine, Temperamento (Equabile, Kirnberger, Werckmeister) Generazione sonora Sistema PCM stereo Polifonia 60 note (max). L’uso di suoni a due oscillatori, del modo Layer e/o del riverbero e del chorus, riduce il numero massimo di note. Suoni 30 suoni in ROM Effetti Riverbero, Chorus (3 livelli ciascuno) Demo 30 brani dimostrativi incorporati Metronomo Controlli di Tempo, Segnatura metrica, Accento e Volume Pedale Risonanza/Damper (fornito di serie). Supporto del mezzopedale con il Korg DS1H (opzionale). Connessioni Uscite audio (OUTPUT L/MONO, R), Ingressi audio (INPUT L/MONO, R), Cuffie, MIDI (IN, OUT), Damper Controlli Interruttore di accensione (Power), Interruttore altoparlanti, Master Volume, Reverb, Chorus, Touch, Transpose/Function, Bank, Selezione suoni, Tempo, Metronome, Demo Amplificazione Amplificatore da 2 × 15 Watt, con due altoparlanti da 10cm in cassa Bass Reflex Alimentazione DC21V, 1A, polo negativo al centro, alimentatore AC (fornito di serie) Consumo 21 Watt Dimensioni (L x P x H) 1300 × 343,8 × 132,5 mm (51.1 × 13.5 × 5.2 pollici), escluso leggio Peso 25 kg (55.1 lbs) Accessori Alimentatore AC, DC12V, 500mA, polo negativo al centro; Pedale Damper; Leggio (tutti forniti di serie) Opzioni DS 1H - Pedale Damper con controllo del mezzo-pedale; Supporto per piano Suoni elaborati con INFINITY™. Korg si riserva il diritto di cambiare le specifiche senza preavviso. Appendice

Int. = Low Leggero Metro: 2/4 Local On/Off TOUCH METRONOME TRANSPOSE/FUNCTION Crl.Change Rx/Tx Metro: 4/4 Duro Int. = High Int. = High E.PIANO 1 Metro: 6/4 E.PIANO 2 Accento Werckmeister HARPSI/CLAV Data Dump Campanello Kirnberger VIBES/GUITAR ORGAN 1 Pannello di controllo e tastiera Prg.Change Rx/Tx Metro: 3/4 Normale Int. = Medium Int. = Medium PIANO2 ORGAN 2 Metro Vol. Dec. STRINGS/PAD Metro Vol. Inc. CHOIR TRANSPOSE /FUNCTION Avvio demo METRONOME Canali MIDI Regolazione tocco C2 = Ch 01 B3 = Leggero C4 = Normale D#3 = Ch 16 D4 = Duro Intonazione fine Trasposizione B5 = Giù (-) F#6…B6 = -6…-1 st. C6 = Su (+) C7 = Standard (Prem. entrambi C#7…F7 = +1…+5 st. per reset) Inser. numerico tempo (Prem. entrambi per reset) C5 = 0 C#5 = 1 D5 = 2 Volume metronomo D#5 = 3 E5 = 4 F5 = 5 B5 = Diminuzione (-) F#5 = 6 G5 = 7 G#5 = 8 C6 = Aumento (+) A5 = 9 Il seguente schema mostra le varie funzioni accessibili tenendo premuti i tasti METRONOME o TRANSPOSE/FUNCTION, mentre si preme uno dei tasti della tastiera. Int. = Low CHORUS PIANO 1 REVERB Tenete premuto il tasto… …mentre premete il tasto Scorciatoie da pannello di controllo MIDI Implementation Chart Function Basic Channel Default Changed Transmitted Recognized
