Tipo di prodotto	Macchina da caffè espresso
Marca	SAECO
Modello	AROMA
Dimensioni (L x A x P)	210 x 300 x 255 mm
Peso	7,5 kg
Alimentazione	220-240 V ~ 50/60 Hz
Potenza nominale	1350 W
Pressione della pompa	15 bar
Capacità del serbatoio dell'acqua	2 litri (rimovibile)
Materiale del telaio	Metallo
Materiale della caldaia	Acciaio inossidabile
Tipo di portafiltro	Pressurizzato meccanico (Crema)
Ugello vapore	Pannarello rimovibile per cappuccino
Funzioni principali	Caffè espresso (1 o 2 tazze), acqua calda, vapore, cappuccino
Tipi di caffè	Caffè macinato e cialde (con adattatore)
Dispositivi di sicurezza	Termostato a riavvio manuale, interruttore termico
Manutenzione	Pulizia quotidiana del serbatoio e vassoio, decalcificazione ogni 3-4 mesi
Accessori forniti	Misurino per caffè macinato, filtri per caffè macinato (1 o 2 dosi), filtro per cialde, adattatore per cialde, portafiltro Crema
Lunghezza del cavo di alimentazione	Circa 1 m
Garanzia	Valida a condizione di uso conforme e manutenzione regolare

Domande frequenti - AROMA SAECO

Come preparare un caffè espresso con caffè macinato?

1. Inserire il filtro per caffè macinato nel portafiltro Crema. 2. Versare una o due dosi di caffè macinato raso. 3. Pressare leggermente e pulire il bordo. 4. Fissare il portafiltro nel gruppo di erogazione ruotando da sinistra a destra. 5. Posizionare una tazza preriscaldata sotto gli erogatori. 6. Accendere la macchina e attendere che la spia caffè si accenda. 7. Premere il tasto caffè per avviare l'erogazione, quindi premere di nuovo per fermarla.

Come utilizzare le cialde di caffè?

1. Rimuovere il filtro per caffè macinato dal portafiltro. 2. Inserire l'adattatore per cialde (parte bombata verso il basso) e poi il filtro per cialde. 3. Posizionare una cialda nel filtro. 4. Fissare il portafiltro nel gruppo di erogazione. 5. Avviare l'erogazione come per il caffè macinato. Accertarsi che la carta della cialda non sporga.

Come preparare un cappuccino con l'ugello vapore?

1. Accendere la macchina e attendere che la spia vapore si accenda. 2. Spurgare l'ugello aprendo il pulsante vapore per alcuni secondi. 3. Riempire un contenitore per 1/3 di latte freddo. 4. Immergere l'ugello nel latte e aprire il pulsante vapore. 5. Muovere il contenitore dal basso verso l'alto per montare la schiuma. 6. Chiudere il pulsante e rimuovere il contenitore. 7. Pulire l'ugello con un panno umido.

Perché il caffè è troppo freddo?

Cause possibili: la spia 'macchina pronta' non era accesa (attendere che si accenda), il portafiltro non è stato preriscaldato (avviare un ciclo di acqua calda prima), oppure le tazze sono fredde (preriscaldarle con acqua calda).

Perché la crema del caffè non si forma?

Verificare la quantità di caffè macinato (troppo poco), la macinatura (troppo grossolana), la freschezza del caffè o della cialda. Per il caffè macinato, pressare leggermente. Per le cialde, assicurarsi che siano adatte.

Come decalcificare la macchina da caffè?

1. Svuotare il serbatoio e riempirlo con una soluzione decalcificante (consigliato: prodotto Saeco) diluita secondo le istruzioni. 2. Accendere la macchina, posizionare un contenitore sotto l'ugello vapore. 3. Aprire il pulsante vapore e premere il tasto caffè per erogare la soluzione a intervalli (una tazza alla volta). 4. Spegnere la macchina per 10-15 minuti tra gli intervalli. 5. Sciacquare il serbatoio, riempire con acqua fresca e ripetere per risciacquare. Importante: Non utilizzare mai aceto.

Cosa fare se la macchina non si accende?

Verificare che la macchina sia correttamente collegata a una presa elettrica funzionante. Assicurarsi che l'interruttore ON/OFF (17) sia premuto. Se il problema persiste, contattare un centro di assistenza autorizzato.

Perché la pompa è molto rumorosa?

Questo indica generalmente una mancanza d'acqua nel serbatoio. Riempire il serbatoio con acqua fresca potabile e adescare il circuito (sezione 4.5 del manuale) se necessario.

Come pulire il Pannarello (ugello vapore)?

Pulizia quotidiana: Smontare la parte esterna del Pannarello e lavarla con acqua chiara. Pulizia settimanale: Staccare il collare, rimuovere la parte superiore dell'ugello, lavarla con acqua, pulire l'ugello con un panno umido, quindi rimontare il tutto stringendo il collare.

Come ottenere acqua calda?

1. Accendere la macchina e attendere che la spia caffè si accenda. 2. Posizionare un contenitore sotto l'ugello vapore. 3. Aprire il pulsante acqua calda/vapore (3) e premere il tasto caffè (15). 4. Una volta raggiunta la quantità desiderata, premere di nuovo il tasto caffè e chiudere il pulsante.

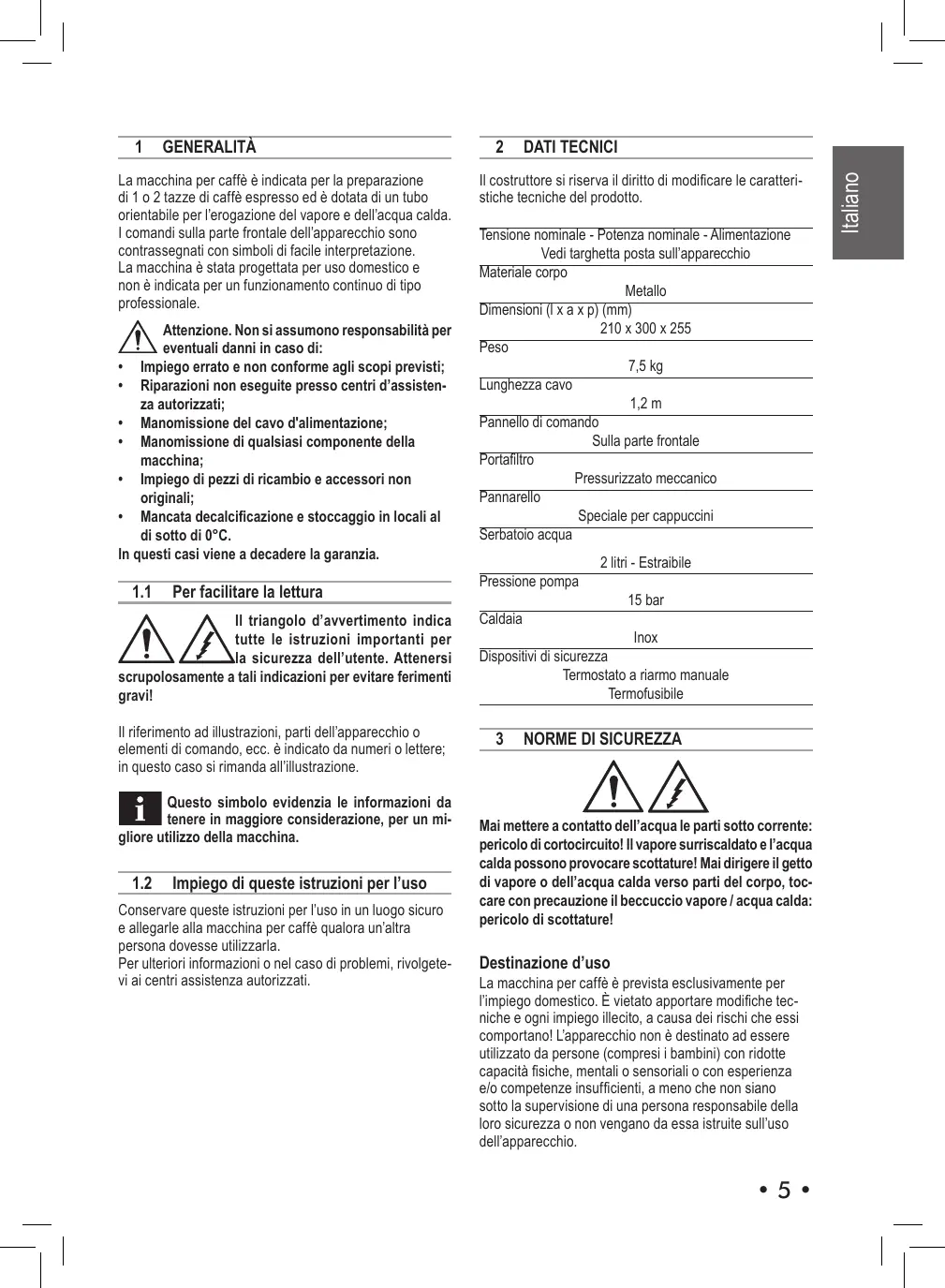

MANUALE UTENTE AROMA SAECO

La macchina per caffè è indicata per la preparazione di 1 o 2 tazze di caffè secco ed è dotata di un tubo orientabile per l'erogazione del vapore e dell'acqua calda. I comandi sulla parte frontale dell'apparecchio sono contrassegnati con simboli di facile interpretazione. La macchina è stata progettata per uso domestico e non è indicata per un funzionamento continuo di tipo professionale.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

Impiego errato e non conforme agli scopi previsti; - Riparazioni non eseguite presso centri d'assistenza autorizzati; Manomissione del cavo d'alimentazione; - Manomissione di qualsiasi componente della macchina; Impiego di pezzi di ricambio e accessori non originali; - Mancata decalcificazione e stoccaggio in locali al di sotto di 0°C.

In questi casi viene a decadere la garanzia.

1.1 Per facilitare la lettura

Il triangolo di avvertimento indica delle istruzioni importanti per la sicurezza dell'utente. Attenersi

scrupolosamente a tali indicazioni per evitare ferimenti gravi!

Il riferimento ad illustrazioni, parti dell'apparecchio o elementi di lavoro, ecc. è indicato da numero o lettere; in quel caso si rimanda all'illustrazione.

Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un utilizzo corretto della macchina.

1.2 Impiego di queste istruzioni per l'uso

Conservare queste istruzioni per l'uso in un luogo sicuro e allegarle alla macchina per caffè qualora un'altra persona dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi, rivolgetevi ai centri assistenza autorizzati.

2 DATI TECNICI

Il costruttore si riserva il diritto di modificare le caratteristiche tecniche del prodotto.

Tensione nominale - Potenza nominale - Alimentazione Vedi targhetta posta sull'apparecchio

Materiale corpo

Metallo

Dimensioni (1 x a x p) (mm)

210 x 300 x 255

Peso

7,5 kg

Lunghezza cavo

1,2 m

Pannello di comando

Sulla parte frontale

Portafiltro

Pressurizzato meccanico

Pannarello

Speciale per cappuccini

Serbatoio acqua

2 litri - Estraibile

Pressione pompa

15 bar

Caldaia

Inox

Dispositivi di sicurezza

Termostato a riarmo manuale

Termofusibile

3 NORME DI SICUREZZA

Mai mettere a contatto dell'acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore surriscaldato e l'acqua calda possono provocare scottature! Mai dirigere il getto di vapore o dell'acqua calda verso parti del corpo, toccare con precauzione il beccuccio vapore / acqua calda: pericolo di scottature!

Destinazione d'uso

La macchina per caffè è prevista esclusivamente per l'impiego domestico. È vietato apportare modifiche tecniche e ogni impiego illecito, a causa dei rischi che ciò comporta! L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, mentali o sensoriali o con esperienza e/o competenze insufficienti, a meno che non siano sotto la supervisione di una persona responsabile della loro sicurezza o non vengano da essa istruite sull'uso dell'apparecchio.

Alimentazione di corrente

Collegare la macchina per caffè soltanto ad una presa di corrente adeguata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.

Cavo d'alimentazione

Non usare mai la macchina per caffè se il cavo di alimentazione è difettoso. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza clienti. Non far passare il cavo di alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall'olio.

Non portare o tirare la macchina per caffè tenendola per il cavo. Non estrarre la spina tirandola per il cavo oppure toccarla con le mani bagnate.

Evitare che il cavo di alimentazione cada liberamente da tavoli o scaffali.

Protezione di altre persone

Tenere i bambini sotto supervisione, per evitare che giochino con l'apparecchio.

I bambini non si rendono conto del pericolo connesso agli elettrodomestici.

Non lasciare alla portata dei bambini i materiali utilizzati per imballare la macchina.

Pericolo di ustioni

Evitare di dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/o di acqua calda. Usare sempre le apposite maniglie o manopole.

Non rimuovere mai il portafiltro "Crema" durante l'erogazione del caffè. Durante la fase di riscaldamento dal gruppo erogazione caffè possono uscire gocce di acqua calda.

Ubicazione

Sistemare la macchina per caffè in un luogo sicuro, dove nessuno possa rovesciarla o venirne ferito.

Acqua calda o vapore surriscaldato potrebbero fuoriuscire: pericolo di scottature!

Non tenere la macchina a temperatura inferiore a 0°C - c'è il pericolo che il gelo possa danneggiare la macchina. Non usare la macchina per caffè all'aperto.

Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme libere per evitare che la carcassa fonda o comunque si danneggi.

Pulizia

Prima di pulire la macchina, è indispensabile disinserire tutti i tasti e poi staccare la spina alla presa di corrente. Inoltre, aspettare che la macchina si raffreddi. Mai immergere la macchina nell'acqua!

È severamente vietato cercare di intervenire all'interno della macchina.

Non utilizzare, per scopi alimentari, l'acqua rimasta nel serbatoio per alcuni giorni; lavare il serbatoio e riempirlo con acqua fresca potabile.

Spazio per l'uso e la manutenzione

Per il corretto e buon funzionamento della macchina per

caffè si consiglia quanto segue:

• Scegliere un piano d'appoggio ben livellato;
• Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile;
• Prevedere una distanza minima dalle pareti della macchina come indicato in figura (Fig. A).

Custodia della macchina

Quando la macchina rimane inutilizzata per un periodo prolungato, disinserire la macchina e staccare la spina alla presa. Custodirla in luogo asciutto e non accessibile ai bambini. Proteggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione

Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina alla presa. Mai mettere in funzione una macchina difettosa. Soltanto i Centri di Assistenza Autorizzati possono effettuare interventi e riparazioni. Nel caso di interventi non eseguiti a regola d'arte, si declina ogni responsabilità per eventuali danni.

Antincendio

In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.

Legenda componenti macchina (Pag. 4)

1 Piano appoggia tazze 2 Pannello comandi 3 Pomello acqua calda / vapore 4 Coperchio serbatoio acqua 5 Serbatoio acqua 6 Vasca recupero acqua + griglia 7 Gruppo erogatore caffè 8 Tubo vapore (pannarello) 9 Cavo alimentazione 10 Misurino per caffè macinato 11 Filtro per caffè macinato

(unico per l'erogazione di 1 o 2 caffè)

12 Filtro per caffè in cialde 13 Adattatore per filtro caffè in cialde 14 Portafiltro "Crema" 15 Interruttore luminoso erogazione caffè 16 Interruttore luminoso erogazione vapore 17 Interruttore ON/OFF

4 INSTALLAZIONE

Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle "Norme di sicurezza" riportate nel cap. 3.

4.1 Imballaggio

L'imballaggio originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

4.2 Avvertenze d'installazione

Prima di installare la macchina, attenersi alle seguenti prescrizioni di sicurezza:

• sistemare la macchina in un luogo sicuro; accertarsi che i bambini non abbiano la possibilità di giocare con la macchina;
• evitare che la macchina venga collocata su superfici molto calde o vicino a fiamme libere.

La macchina per caffè è ora pronta per essere collegata alla rete elettrica.

Nota: si consiglia di lavare i componenti prima del loro primo utilizzo e/o dopo un periodo di inutilizzo.

4.3 Collegamento della macchina

La corrente elettrica può essere pericolosa! Di conseguenza, attenersi sempre scrupolosamente alle norme di sicurezza. Non usare mai cavi difettosi! I cavi e le spine difettosi devono essere sostituiti immediatamente da Centri di Assistenza Autorizzati.

La tensione dell'apparecchio è stata impostata in fabbrica. Verificare che la tensione della rete corrisponda alle indicazioni riportate sulla targhetta d'identificazione posta sul fondo dell'apparecchio.

• Verificare che l'interruttore ON/OFF (17) non sia premuto prima di collegare la macchina alla rete elettrica.
• Il cavo elettrico è posizionato all'interno della macchina; seguire le indicazioni riportate nel par. 4.4 per sollevare il serbatoio dell'acqua.

(Fig. 3) - Posizionare in modo corretto il cavo elettrico in modo che non interferisca con il serbatoio dell'acqua.

• Inserire la spina in una presa di corrente a parete di tensione adeguata.

4.4 Serbatoio acqua

(Fig. 1) - Rimuovere il coperchio del serbatoio dell'acqua (4). - (Fig. 2) - Sollevare il tubo d'aspirazione ed estrarre il serbatoio dell'acqua (5); fare attenzione a non danneggiare il tubo d'aspirazione dell'acqua. - (Fig. 4) - Sciacquare il serbatoio e riempirlo con acqua fresca potabile evitando di immetterne una quantità eccessiva. - (Fig. 5) - Sollevare il tubo d'aspirazione e reinserire il serbatoio nella sua sede. - (Fig. 6) - Riposizionare correttamente il tubo sfilato in precedenza; riposizionare il coperchio sul serbatoio.

Immettere nel serbatoio sempre e soltanto acqua fresca potabile non gassata. Acqua calda nonché altri liquidi possono danneggiare il serbatoio. Non mettere in funzione la macchina senza acqua: accertarsi che ve ne sia a sufficienza all'interno del serbatoio.

4.5 Caricamento del circuito

Prima della messa in funzione, dopo che la macchina non è stata usata per molto tempo e dopo aver esaurito l'acqua, il circuito della macchina deve essere ricaricato.

• (Fig. 7) - Premere l'interruttore ON/OFF (17).
• (Fig. 8) - Inserire un contenitore sotto il tubo vapore. Aprire il pomello (3) "acqua calda/vapore" ruotandolo in senso antiorario e premere l'interruttore (15).
• Attendere che dal tubo vapore (pannarello) fuoriesca un getto regolare d'acqua.
• Premere l'interruttore (15) e chiudere il pomello (3) "acqua calda/vapore" ruotandolo in senso orario. Rimuovere il contenitore.

La macchina ora è pronta per l'erogazione del caffè e del vapore; si rimanda ai capitoli relativi per i dettagli di funzionamento.

5 EROGAZIONE DEL CAFFÈ

Attenzione! Durante l'erogazione del caffè è vietato disinserire il portafiltro "Crema" ruotandolo manualmente in senso orario. Pericolo di ustioni.

• Durante questa operazione, la spia dell'interruttore caffè (15) "pronto macchina" può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un'anomalia. Assicurarsi, prima dell'uso, che il pomello (3) acqua calda/vapore sia chiuso e che il serbatoio acqua della macchina contenga una quantità d'acqua sufficiente.
• (Fig.7) - Premere l'interruttore ON/OFF (17).
• Attendere che la spia dell'interruttore caffè (15) "pronto macchina" si accenda, ora la macchina è pronta per l'erogazione del caffè.

5.1 Con caffè macinato

(Fig.9-A) - Inserire il filtro (11) nel portafiltro "Crema" (14). - (Fig.11) - Inserire dal basso il portafiltro nel gruppo erogazione (7). - (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio. Lasciare la presa dal manico del portafiltro "Crema", il manico ruota leggermente verso sinistra. Questo movimento garantisce il perfetto funzionamento del portafiltro. - (Fig.14) - Preriscaldare il portafiltro "Crema" premendo l'interruttore caffè (15) l'acqua comincerà ad uscire dal portafiltro "Crema" (questa operazione si rende necessaria solo per il primo caffè). - Dopo aver fatto scorrere 50cc di acqua premere nuovamente l'interruttore caffè (15) per fermare l'erogazione d'acqua calda. - (Fig.16) - Togliere il portafiltro dalla macchina ruotandolo da destra verso sinistra e vuotare l'acqua residua. Con lo speciale portafiltro (14) di cui è dotata la macchina, non

occorre cambiare filtro per ottenere uno o due caffè.

• (Fig.9-B) - Versare 1 o 2 misurini rasi di caffè macinato nel filtro per ottenere uno o due caffè; pulire il bordo del portafiltro dai residui di caffè.
• (Fig.11) - Inserire dal basso il portafiltro (14) nel gruppo erogazione (7)
• (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.
• (Fig.13) - Prelevare 1 o 2 tazzine preriscaldate e posizionarle sotto il portafiltro "Crema", verificare che siano correttamente sistemate sotto i fori di uscita caffè. (Fig.14)-Premere il tasto caffè (15).
• Raggiunta la quantità di caffè desiderata, premere nuovamente il tasto caffè (15) per fermare l'erogazione del caffè e prelevare le tazzine con il caffè (Fig.15).
• (Fig.16) - Al termine dell'erogazione attendere qualche secondo, estrarre il portafiltro "Crema" e vuotarlo dai fondi residui.

Nota di pulizia: mantenere pulito il filtro del portafiltro "Crema" estraendolo dalla propria

sede e lavandolo con acqua potabile (Fig.17).

5.2 Con caffè in cialde

• (Fig.9-A) - Togliere il filtro per caffè macinato (11) dal portafiltro "Crema" (14) tirandolo verso l'alto.
• (Fig.10) - Inserire l'adattatore per cialde (13), con la parte bombata rivolta verso il basso, nel portafiltro "Crema" (14); successivamente inserire anche il filtro (12).
• (Fig.11) - Inserire dal basso il portafiltro "Crema" nel gruppo erogazione (7).
• (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.
• Lasciare la presa dal manico del portafiltro "Crema". Un sistema automatico riporta ora leggermente il manico verso sinistra. Questo movimento garantisce il perfetto funzionamento del portafiltro "Crema".
• (Fig.14) - Preriscaldare il portafiltro "Crema" premendo l'interruttore caffè (15); l'acqua comincerà ad uscire dal portafiltro "Crema" (questa operazione si rende necessaria solo per il primo caffè).
• Dopo aver fatto scorrere 50cc di acqua, premere nuovamente l'interruttore caffè (15) per fermare l'erogazione di acqua calda.
• (Fig.16) - Togliere il portafiltro "Crema" dalla macchina ruotandolo da destra verso sinistra e vuotare l'acqua residua.
• Inserire la cialda nel portafiltro; assicurarsi che la carta della cialda non fuoriesca dal portafiltro.
• (Fig.11) - Inserire dal basso il portafiltro "Crema" nel gruppo erogazione (7).
• (Fig.12) - Ruotare il portafiltro da sinistra verso destra fino al suo bloccaggio.
• Prelevare 1 tazzina preriscaldata e posizionarla sotto il portafiltro; verificare che sia correttamente sistemata in corrispondenza dei fori di uscita del caffè.

(Fig.14) - Premere il tasto caffè (15). - Quando è stata raggiunta la quantità di caffè desiderata, premere nuovamente il tasto caffè (15) per fermare l'erogazione del caffè e prelevare la tazzina con il caffè. - (Fig.16) - Al termine dell'erogazione attendere qualche secondo, estrarre il portafiltro e smaltire la cialda utilizzata.

Nota di pulizia: mantenere pulito il filtro del portafiltro "Crema" estraendolo dalla propria sede e lavandolo con acqua potabile (Fig.17).

6 SCELTA DEL TIPO DI CAFFÈ - CONSIGLI

In linea di massima si possono utilizzare tutti i tipi di caffè esistenti in commercio. Tuttavia, il caffè è un prodotto naturale ed il suo gusto cambia in funzione dell'origine e della miscela; è preferibile quindi provarne vari tipi, al fine di trovare quello che meglio si addice ai gusti personali.

Per migliori risultati si consiglia comunque di utilizzare miscele espressamente preparate per macchine espresso. Il caffè dovrebbe sempre fuoriuscire regolarmente dal portafiltro "Crema" senza gocciolare.

La velocità di fuoriuscita del caffè può essere modificata cambiando leggermente la dose del caffè nel filtro e/o utilizzando caffè con un grado di macinatura differente.

PRIMA DI ESEGUIRE QUALSIASI OPERAZIONE RELATIVA ALL'EROGAZIONE DEL VAPORE

O DELL'ACQUA CALDA VERIFICARE CHE IL TUBO VAPORE (PANNARELLO) SIA ORIENTATO SOPRA LA VASCA RECUPERO ACQUA.

7 ACQUA CALDA

Pericolo di scottature! All'inizio dell'erogazione possono verificarsi brevi spruzzi di acqua calda.

Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

• (Fig.7) - Premere l'interruttore ON/OFF (17).
• Attendere che la spia dell'interruttore caffè (15) "pronto macchina" si accenda, ora la macchina è pronta.
• Durante questa operazione, la spia dell'interruttore caffè (15) "pronto macchina" può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un'anomalia.
• (Fig.8) - Sistemare un contenitore o un bicchiere da tè sotto il tubo vapore (pannarello). Aprire il rubinetto (3) ruotandolo in senso antiorario e premere l'interruttore (15).
• Quando è stata prelevata la quantità desiderata di acqua calda, premere l'interruttore (15) e chiudere il rubinetto (3) ruotandolo in senso orario.
• Prelevare il contenitore con l'acqua calda.

8 VAPORE/CAPPUCCINO

Pericolo di scottature! All'inizio dell'erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

• (Fig.7) - Premere l'interruttore ON/OFF (17).
• Attendere che la spia dell'interruttore caffè (15) "pronto macchina" si accenda. (Fig.19) - Premere l'interruttore vapore (16). Si spegne la spia dell'interruttore caffè (15).
• Attendere che la spia dell'interruttore vapore (16) si accenda; a quel punto la macchina è pronta per l'erogazione del vapore.
• Durante questa operazione, la spia dell'interruttore vapore (16) può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un'anomalia.
• (Fig.18) - Inserire un contenitore sotto il tubo vapore e aprire il pomello (3) per qualche istante, in modo da far uscire l'acqua residua dal tubo vapore (pannarello); in breve tempo comincerà ad uscire solo vapore.
• Chiudere il pomello (3) e togliere il contenitore.
• Riempire con latte freddo 1/3 del contenitore che si desidera utilizzare per preparare il cappuccino.

Per garantire un miglior risultato utilizzare latte freddo.

• (Fig.20) - Immergere il tubo vapore nel latte e aprire il pomello (3) ruotandolo in senso antiorario; far ruotare lentamente il recipiente contenente il latte, dal basso verso l'alto per rendere uniforme il riscaldamento.
• Al termine, chiudere il rubinetto (3); prelevare la tazza con il latte montato.
• (Fig.19) - Premere nuovamente l'interruttore vapore (16).
• Procedere con il caricamento del circuito descritto nel par. 4.5 per rendere operativa la macchina.

Nota: la macchina è operativa quando la spia dell'interruttore (15) "pronto macchina" è accesa fissa.

Nota bene: se non si riesce ad erogare un cappuccino come descritto, si deve ricaricare il circuito come descritto nel par. 4.5 e successivamente ripetere le operazioni.

Lo stesso sistema può essere utilizzato per il riscaldamento di altre bevande.

• Pulire, dopo questa operazione, il tubo vapore con un panno umido.

9 PULIZIA

La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica.

• Non immergere la macchina nell'acqua e non inserire i componenti nella lavastoviglie. Non utilizzare alcol etilico, solventi e/o agenti chimici aggressivi.
• Si consiglia di pulire quotidianamente il serbatoio dell'acqua e di riempirlo con acqua fresca.
• (Fig.21-22) - Giornalmente, dopo aver riscaldato il latte, smontare la parte esterna del pannarello e lavarla con acqua potabile fresca.
• (Fig.23) - Settimanalmente si deve pulire il tubo vapore. Per eseguire questa operazione, si deve:
• rimuovere la parte esterna del pannarello (per la regolare pulizia);
• allentare la ghiera (senza toglierla);
• sfilare la parte superiore del pannarello dal tubo vapore;
• lavare la parte superiore del pannarello con acqua fresca potabile;
• lavare il tubo vapore con un panno umido e rimuovere eventuali residui di latte;
• riposizionare la parte superiore nel tubo vapore (assicurarsi che sia completamente inserito);
• serrare la ghiera precedentemente allentata. Rimontare la parte esterna del pannarello.
• (Fig.24) - Giornalmente vuotare e lavare la vasca raccogligocce.
• Per la pulizia dell'apparecchio utilizzare un panno morbido inumidito d'acqua.
• (Fig.17) - Per la pulizia del portafiltro "Crema" procedere come segue:
• estrarre il filtro, lavarlo con cura con acqua calda.
• estrarre l'adattatore (se presente), lavarlo con cura con acqua calda.
• Lavare l'interno del portafiltro "Crema".
• Non asciugare la macchina e/o i loro componenti utilizzando un forno a microonde e/o un forno convenzionale.

10 DECALCIFICAZIONE

La formazione di calcare avviene con l'uso dell'apparecchio; la decalcificazione è necessaria ogni 3-4 mesi di utilizzo della macchina e/o quando si osserva una riduzione della portata dell'acqua.

Qualora si voglia eseguirla personalmente, si può utilizzare un prodotto decalcificante

per macchine da caffè di tipo non tossico e/o nocivo, comunemente reperibile in commercio. Si consiglia di utilizzare il decalcificante Saeco.

Attenzione! Non utilizzare in nessun caso l'aceto come decalcificante.

• (Fig.2) - Togliere e vuotare il serbatoio dell'acqua.
• (Fig.4) - Miscelare il decalcificante con acqua come specificato sulla confezione del prodotto decalcificante e riempire il serbatoio dell'acqua; inserire il serbatoio nella macchina.
• (Fig.7) - Accendere la macchina premendo l'interruttore ON/OFF (17).
• (Fig.8) - Inserire un contenitore sotto al tubo vapore.
• Aprire il pomello (3) e premere l'interruttore (15) per prelevare ad intervalli (una tazza per volta) tutto il decalcificante; per fermare l'erogazione premere l'interruttore (15) e chiudere il pomello (3).
• (Fig.7) - Durante i singoli intervalli si deve lasciare agire il decalcificante per circa 10-15 minuti, scollegando la macchina per mezzo dell'interruttore ON/OFF (17). Vuotare il contenitore.
• (Fig.2; Fig.4) - Terminata la soluzione decalcificante, estrarre il serbatoio dell'acqua, sciacquare e riempirlo con acqua fresca potabile.
• (Fig.5; Fig.6) - Reinserire il serbatoio nella macchina.
• (Fig.8) - Aprire il pomello (3) e premere l'interruttore (15) per vuotare 2/3 dell'acqua; per fermare l'erogazione premere l'interruttore (15) e chiudere il pomello vapore (3) in senso orario.
• Lasciare riscaldare la macchina e vuotare il rimanente contenuto del serbatoio dell'acqua agendo come indicato in precedenza.

Qualora si utilizzi un prodotto diverso da quello consigliato si raccomanda di rispettare

comunque le istruzioni della casa produttrice riportate sulla confezione del prodotto decalcificante.

11 SMALTIMENTO

INFORMAZIONE AGLI UTENTI: ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce a evitare possibili effetti negativi sull'ambiente

e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Guasto	Cause possibili	Rimedio
La macchina non si accende.	Macchina non collegata alla rete elettrica.	Collegare la macchina alla rete elettrica.
La pompa è molto rumorosa.	Manca acqua nel serbatoio.	Rabboccare con acqua.(par.4.4).
Il caffe è troppo freddo.	La spia dell'interruttore (15) "pronto macchina" era spenta quando è stato premuto l'interruttore.	Attendere che la spia dell'interruttore (15) si accenda.
	Portafiltero non inserito per il preriscaldamento (cap. 5).	Preriscaldare il portafiltero.
	Tazzine fredde.	Preriscadare le tazzine con acqua calda.
Non si forma la schiuma del latte.	Latte non adatto: latte in polvere, latte magro.	Utilizzare latte intero.
Non si riesce a preparare un cappuccino.	Pannarello sporco.	Pulire il pannarello come descripto nel Cap.9.
	Non è più presente vapore nella caldaia.	Ricaricare il circuito (par. 4.5) e ripetere le operazioni descripte nel Cap.8.
Il caffe sgorga troppo velocemente, non si forma la crema.	Troppo poco caffe nel portafiltero.	Aggiungere il caffe (cap. 5).
	Macinatura troppo grossa.	Usare una miscela diversa (cap.6).
	Caffè vecchio o non adatto.	Usare una miscela diversa (cap.6).
	Cialda vecchia o non adatta.	Cambiare la cialda utilizzata.
Il caffe non sgorga o sgorga solo a gocce.	Mancanza di acqua.	Rabboccare con acqua (par.4.4).
	Macinatura troppo fine.	Usare una miscela diversa (cap.6).
	Caffè premuto nel portafilterto.	Smuovere il caffe macinato.
	Troppo caffe nel portafilterto.	Ridurre la quantità di caffe nel portafilterto.
	Pomello (3) aperto.	Chiudere il pomello (3).
	Macchina calcificata.	Decalcificare la macchina (cap.10).
	Filtro nel portafilterto otturato.	Pulire il filtrto (cap.9).
	Cialda non adatta.	Cambiare il tipo di cialda.
Il caffe sgorga dai bordi.	Portafiltero inserito male nel gruppo erogazione caffe.	Inserire correttamente il portafilterto (cap.5).
	Bordo superiore del portafilterto sporco.	Pulire il bordo del portafilterto.
	Cialda inserita in modo errato.	Inserire correttamente la cialda facendo in modo che non esca dal portafilterto.
	Troppo caffe nel portafilterto.	Ridurre la quantità di caffe utilizzato il misurino.

Per i guasti non contemplati nella suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

DICHIARAZIONE DI CONFORMITÀ CE

EC 2006/95, EC 2004/108

EC 1992/31, EC 1993/68

Noi:

Saeco International Group

Via Torretta, 240

40041 GAGGIO MONTANO (BO)

dichiariamo sotto la nostra responsabilità che il prodotto:

MACCHINA PER CAFFÈ SINGOLA

TIPO: SIN 15XN

al quale si riferisce questa dichiarazione è conforme alle seguenti norme:

• Sicurezza di elettrodomestici e apparecchi elettrici - Requisiti generali EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)
• Sicurezza di elettrodomestici e apparecchi elettrici - Parte 2-15

Requisiti specifici per apparecchi per riscaldare liquidi EN 60 335-2-15 (2002) + A1(2005) - Sicurezza apparecchi per uso domestico e similare. Campi elettromagnetici

Metodi per la valutazione e le misure

EN 50366 (2003) + A1 (2006).

• Limiti e metodi di misurazione dei disturbi radio caratteristici di apparecchi con motore elettrico e termici per uso domestico e simili scopi, strumenti elettrici e simili apparecchiature elettriche - EN 55014-1 (2000) + A1 (2001) + A2 (2002)
• Compatibilità elettromagnetica (EMC)

Parte 3, Sezione 2: Limiti per le emissioni di corrente armonica (corrente in ingresso dell'apparecchiatura ≤ 16A per fase) - EN 61000-3-2 (2000)

• Compatibilità elettromagnetica (EMC)

Parte 3, Sezione 3: Limitazione delle fluttuazioni e dei picchi di tensione nei sistemi di alimentazione a bassa tensione per apparecchiature con corrente nominale ≤ 16A

EN 61000-3-3 (1995) + A1 (2001)

• Requisiti di immunità per elettrodomestici, strumenti e apparecchi similari.

Norma per famiglia di prodotti EN 55014-2 (1997) + A1 (2001)

secondo le disposizioni delle direttive:
