MANUALE UTENTE Lavazza A Modo Mio Piccina RI9585 SAECO

Gentile Cliente ci congratuliamo per aver scelto la macchina da caffè espresso Saeco Lavazza A MODO MIO e la ringraziamo per la fiducia accordataci.

Prima di mettere in funzione la macchina, consigliamo di leggere attentamente le istruzioni per l'uso che spiegano come utilizzarla, pulirla e mantenerla in perfetta efficienza. Non ci resta che augurarle la preparazione di tanti ottimi caffè grazie a Saeco e Lavazza!

Congratulations!

Spia pronto vapore Interruttore vapore Interruttore erogazione caffè Spia pronto caffè Coperchio serbatoio acqua Figura A max Manopola erogazione vapore e acqua calda Serbatoio acqua Lancia vapore/acqua calda min Riferimento per Porta cialde Gruppo erogatore Griglia poggia tazze Cassetto cialde usate Vasca raccogli gocce Interruttore generale Porta cialde Figura B Cavo alimentazione

PREDISPOSIZIONE MACCHINA

Non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conforme agli scopi previsti;
• riparazioni non eseguite presso centri d'assistenza autorizzati;
  • manomissione del cavo d'alimentazione;
• manomissione di qualsiasi componente della macchina;
• impiego di pezzi di ricambio e accessori non originali;
• mancata decalcifi cazione;
• stoccaggio in locali al di sotto di 0°C;
• utilizzo in locali con temperatura inferiore a 10°C o superiore a 40°C;
• utilizzo in locali con umidità relativa superiore al 95%;
• utilizzo di cialde differenti da quelle indicate. In questi casi viene a decadere la garanzia.

AVVIAMENTO MACCHINA

Posizionare la macchina su una superficie piana e stabile, lontano da acqua e fonti di calore. Scollegare l'alimentazione elettrica se presente. I danni causati alla macchina a causa della mancata osservanza di queste indicazioni non sono coperti da garanzia.

Sollevare ed estrarre il coperchio del serbatoio dell'acqua, quindi il serbatoio stesso.

Riempire il serbatoio dell'acqua fi no al livello MAX indicato, usando soltanto acqua fresca potabile non gasata.

Acqua calda nonché altri liquidi possono danneggiare il serbatoio.

Non mettere in funzione la macchina senza acqua: accertarsi che ve ne sia a sufficienza all'interno del serbatoio.

Inserire il cavo di alimentazione e premere l'interruttore generale (vedere COMPONENTI MACCHINA - Figura B). Quando la spia di pronto caff è sarà accesa la macchina è pronta per l'erogazione.

L'utilizzo di un fi ltro per l'acqua prolunga la durata dell'apparecchio prevenendo la formazione di calcare e migliora la qualità dell'acqua. Saeco consiglia di utilizzare il FILTRO INTENZA BRITA (accessorio opzionale). Per installare il fi ltro seguire il foglio di istruzioni allegato all'accessorio.

Al primo avviamento della macchina e dopo un prolungato inutilizzo è necessario eseguire l'operazione di risciacquo del circuito idraulico come sotto riportato.

Inserire un contenitore sotto la lancia vapore/ acqua calda e aprire la manopola ruotandola in senso antiorario.

2 Premere l'interruttore erogazione caffè.

3 Erogare tutta l'acqua presente nel serbatoio dalla lancia vapore/acqua calda; per terminare premere nuovamente l'interruttore erogazione caff è e chiudere la manopola.

Riempire nuovamente il serbatoio dell'acqua.

5 Inserire il porta cialde SENZA la cialda e ruotarlo da sinistra verso destra fi no al suo completo bloccaggio ed inserire un contenitore sotto al porta cialde.
6 Premere l'interruttore erogazione caff è ed erogare tutta l'acqua presente nel serbatoio. Terminata l'acqua, fermare l'erogazione premendo nuovamente l'interruttore erogazione caff è.
7 Riempire nuovamente il serbatoio dell'acqua. Quando la spia di pronto caff è si accende in modo fi sso, la macchina è pronta per l'utilizzo.
Rimuovere il contenitore utilizzato.

In caso di esaurimento completo dell'acqua nel serbatoio, è necessario eseguire l'operazione di caricamento del circuito idraulico come sotto riportato.

1 Inserire un contenitore sotto la lancia vapore/ acqua calda e aprire la manopola ruotandola in senso antiorario.
2 Premere l'interruttore erogazione caff è.

3 Erogare acqua dalla lancia vapore/acqua calda fi no a quando si nota uscire un getto regolare; per terminare premere nuovamente l'interruttore erogazione caffè e chiudere la manopola.

Rimuovere il contenitore utilizzato.

PREPARAZIONE CAFFÈ

IT

EROGAZIONE CAFFÈ

La macchina è pronta quando la spia di pronto caffè è accesa in modo fi sso.

Nel porta cialde devono essere inserite esclusivamente cialde Lavazza A MODO MIO. Non inserirvi le dita o qualsiasi altro oggetto; Il porta cialde contiene il perforatore che può creare delle lesioni alle dita.

Le cialde monodose sono predisposte per erogare un solo caffè/prodotto. NON riutilizzare le cialde dopo il loro impiego.

Per eff ettuare le operazioni sopra elencate la manopola vapore/acqua deve essere chiusa.

Preriscaldare il porta cialde. Inserirlo senza cialda e premere l'interruttore caff è. L'acqua comincerà ad uscire dal porta cialde (questa operazione si rende necessaria solo per il primo caff è). Dopo aver fatto scorrere 50cc di acqua, premere nuovamente l'interruttore caff è per fermare l'erogazione.

Posizionare la cialda all'interno del porta cialde. Assicurarsi che sia correttamente inserito.

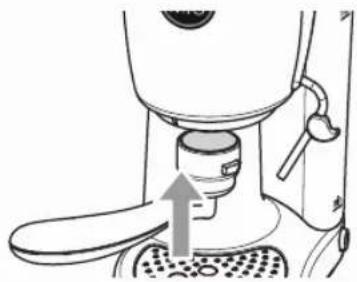

Inserire il porta cialde nel gruppo erogatore in corrispondenza del riferimento per portacialde.

Ruotare il porta cialde da sinistra verso destra fi no al suo completo bloccaggio. Posizionare una tazzina da caff è sotto all'erogatore.

Premere l'interruttore erogazione caffè ed attendere l'erogazione della quantità desiderata.

Durante l'erogazione non togliere il porta cialde dall'erogatore.

Premere nuovamente l'interruttore per fermare l'erogazione. Rimuovere la tazzina con il caff è.

Non si consiglia una erogazione superiore a 60 secondi.

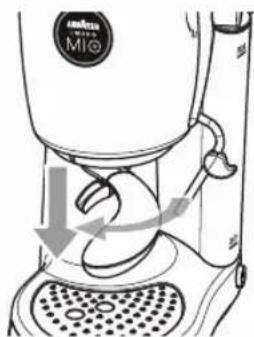

Ruotare il porta cialde da destra verso sinistra fi no al suo completo sbloccaggio.

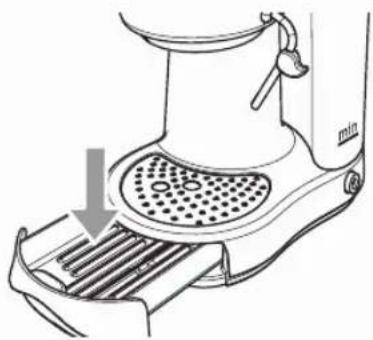

Estrarre leggermente il cassetto porta cialde e depositare la cialda utilizzata.

Nel contenitore possono essere inserite solo 4 cialde; in questo contenitore sono presenti anche i liquidi di fi ne erogazione.

Si consiglia di rimuovere la cialda usata, subito dopo l'erogazione onde evitare sgradevoli odori dovuti a una cialda usata lasciata inserita per lungo tempo.

IT

UTILIZZI DELLA LANCIA VAPORE/ACQUA CALDA

Pericolo di scottature! All'inizio dell'erogazione possono verifi carsi brevi spruzzi di acqua calda. La lancia vapore/acqua calda può raggiungere temperature elevate: evitare di toccarla direttamente con le mani. La lancia vapore/acqua calda non deve essere orientata su persone o animali. Assicurarsi sempre che ci sia acqua suffi ciente nel serbatoio.

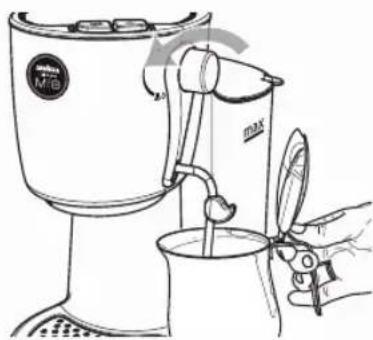

EROGAZIONE ACQUA CALDA

1 Quando la macchina è pronta mettere un contenitore vuoto sotto la lancia vapore/acqua calda e aprire la manopola.

2 Premere l'interruttore erogazione caffè.

3 Premere nuovamente l'interruttore caffè per terminare l'erogazione e chiudere la manopola vapore/acqua calda.

Non si consiglia una erogazione superiore a 60 secondi.

EROGAZIONE VAPORE E PREPARAZIONE CAPPUCCINO

Premere l'interruttore vapore. Quando la spia sarà accesa in modo fi sso la macchina è pronta.

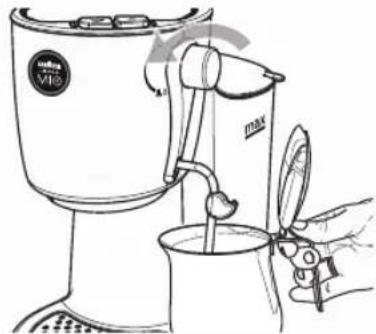

2 Inserire un contenitore vuoto sotto la lancia vapore/acqua calda ed aprire per qualche istante la manopola per far uscire l'acqua residua

fi nché uscirà solo vapore. Chiudere la manopola e rimuovere il contenitore.

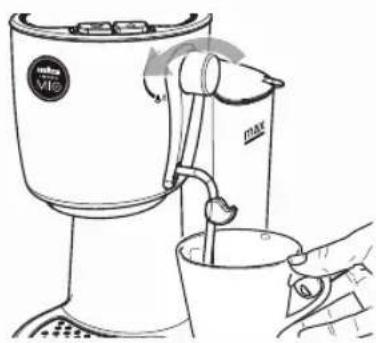

3 Posizionare il contenitore con il latte in modo che la lancia vapore/acqua calda sia vicina al fondo ed aprire la manopola. La macchina inizierà ad erogare il vapore.

Muovere lentamente il contenitore verso il basso per ottenere una schiuma di latte compatta e cremosa. È consigliabile che il latte non superi un terzo del volume del contenitore.

4 Raggiunto il risultato desiderato, chiudere la manopola e premere nuovamente l'interruttore vapore. Prelevare il contenitore.

Non si consiglia una erogazione superiore a 60 secondi.

Se entrambi i led sono accesi, la macchina ha una temperatura troppo elevata per l'erogazione del caff è. Prima di eseguire altre operazioni erogare una tazza di acqua calda come specifi cato nel capitolo precedente. In tal modo si eviterà che il caff è successivo sia sovraestratto (gusto quasi "bruciato": forte, amaro e legnoso).

Si consiglia di usare latte fresco parzialmente scremato ed a temperatura di frigorifero nella quantità desiderata per ottenere una crema compatta.

MANUTENZIONE E PULIZIA

IT

Assicurarsi sempre che l'alimentazione elettrica sia scollegata ed attendere il raffreddamento della macchina.

Si consiglia di risciacquare ogni giorno il serbatoio. Mai utilizzare detergenti alcalini, solventi, alcool o sostanze aggressive o forni per l'asciugatura dei componenti della macchina. Lavare i componenti (esclusi quelli elettrici) con acqua fredda/tiepida e panni/spugne non abrasive.

PULIZIA LANCIA VAPORE/ACQUA CALDA

Dopo l'uso della lancia vapore/acqua calda, fare vapore a vuoto per qualche secondo. Pulire esternamente la lancia con un panno umido.

PULIZIA PORTA CIALDE

Eseguire settimanalmente la procedura EROGAZIONE CAFFÈ senza inserire la cialda. Successivamente lavare il porta cialde sotto l'acqua corrente.

GRUPPO EROGAZIONE

Eseguire settimanalmente la pulizia del gruppo erogatore eliminando le eventuali tracce di caffè con un pennellino da cucina.

Attenzione: all'interno del porta cialde e del gruppo di erogazione sono presenti i perforatori della capsula. Fare attenzione a non pungersi le dita durante la pulizia.

PULIZIA CASSETTO CIALDE

Estrarre il cassetto cialde usate e lavarlo.

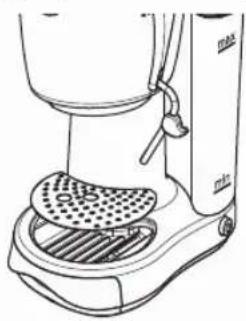

2 Rimuovere la griglia superiore e lavarla con acqua fresca corrente.

La formazione di calcare è una normale conseguenza dell'uso dell'apparecchio; la decalcifi cazione è necessaria ogni 1-2 mesi di utilizzo della macchina e/o quando si osserva una riduzione della portata dell'acqua.

Usare il prodotto decalcificante Saeco. E' stato formula-to specifi catamente per mantenere al meglio la performance e la funzionalità della macchina per tutta la sua vita, nonchè per evitare, se correttamente usato, ogni alterazione del prodotto erogato. La soluzione decalcifi-cante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d'utilizzo. Nota: prima d'iniziare il ciclo di decalcifi cazione assicurarsi che: SIA STATO RIMOSSO IL FILTRO ACQUA se utilizzato.

Non bere la soluzione decalcificante e i prodotti erogati fino al completamento del ciclo. Non utilizzare in nessun caso l'aceto come decalcifi cante.

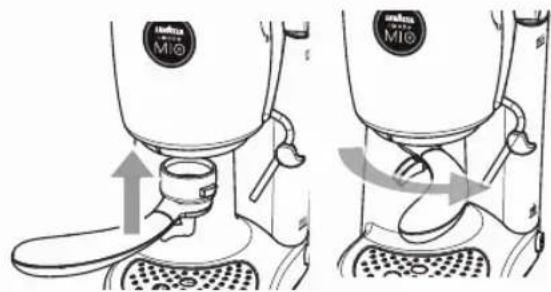

Prima di procedere con la decalcificazione si deve inserire il porta cialde nella macchina.

Rimuovere e svuotare il serbatoio dell'acqua.

Versare META del contenuto della bottiglia di decalcifi cante concentrato Saeco nel serbatoio dell'acqua e riempire con acqua fresca.

Accendere la macchina premendo l'interruttore generale. Aprire la manopola e prelevare, dalla lancia vapore/acqua calda, 2 tazze (circa 150 ml ciascuna) di acqua.

Dopodichè chiudere la manopola e spegnere la macchina.

Lasciare agire il decalcifi cante per circa 15-20 minuti con la macchina spenta.

7 Accendere la macchina premendo l'interruttore generale e prelevare dalla lancia vapore/acqua calda 2 tazze (circa 150 ml ciascuna) di acqua. Successivamente spegnere la macchina tramite l'interruttore generale e lasciarla spenta per 3 minuti.
8 Ripetere le operazioni descritte al punto ⑦ fi no al completo svuotamento del contenitore acqua.
9 Risciacquare il serbatoio con acqua fresca potabile e riempire completamente.

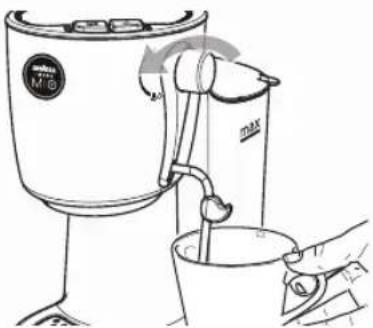

10 Accendere la macchina premendo l'interruttore generale. Posizionare una tazza sotto al porta cialde e premere l'interruttore erogazione caffè per erogare l'intero contenuto del serbatoio. Per terminare l'erogazione premere nuovamente l'interruttore.
11 Riempire nuovamente il serbatoio con acqua fresca potabile. Usando un contenitore adeguato, erogare l'intero contenuto del serbatoio tramite la lancia vapore/acqua calda.
12 Dopo aver finito il prelievo di acqua, terminare l'erogazione chiudendo la manopola.
13 Rimuovere il porta cialde e risciacquarlo con acqua fresca potabile. Il ciclo di decalcifi cazione è terminato.

CAPPUCCINATORE (opzionale).

Il cappuccinatore CAPPUCCINO CUOR DI CREMA LAVAZZA A MODO MIO è disponibile in vendita, come accessorio delle macchine Lavazza A MODO MIO. Visitate il sito internet www.lavazzamodomio.com per scoprire dove acquistarlo.

SOLUZIONI AI PROBLEMI PIÙ COMUNI

IT

Problema riscontrato Cause possibili Rimedio
La macchina non si accende.	» Macchina non collegata alla rete elettrica.	» Collegare la macchina alla rete elettrica.» Rivolgersi al centro assistenza.
La macchina impiega molto tempo per scaldarsi.	» L'apparecchio ha molto calcare.	» Decalcificare l'apparecchio.
La pompa è molto rumorosa. » Manca acqua nel serbatoio.» Il serbatoio è stato riempito senza eseguire il ciclo di caricamento del circuito idraulico.	» Rabboccare con acqua fresca potabile.» Eseguire il ciclo di caricamento del circuito idraulico (vedere sezione caricamento circuito idraulico).
Non è possibile inserire il porta cialde » Porta cialde in posizione errata» Cialda inserita in modo errato.	» Modificare la posizione del porta cialde.» Rimuovere la cialda e riposizionarla.
Il caffè è freddo. » La spia del pronto caffè era spenta quando è stato premuto l'interruttore erogazione caffè.	» Attendere che la spia si accenda.
Il caffè sgorga troppo velocemente, non viene erogato un caffè cremoso.	» Cialda già usata.	» Rimuovere il porta cialde e inserire una cialda nuova.
Il caffè non sgorga o sgorga a gocce. » Porta cialde intasato.» Circuito idraulico scarico.	» Eseguire ciclo di lavaggio erogatore caffè (vedi MANUTENZIONE E PULIZIA).» Eseguire il ciclo di caricamento del circuito idraulico (vedere sezione caricamento circuito idraulico).
Nessuna erogazione di acqua calda o vapore.	» Lancia vapore otturata.	» Pulire il beccuccio con un ago (la macchina deve essere spenta e la manopola erogazione vapore/acqua calda chiusa).
Non si forma la schiuma del latte.	» Latte non adatto.» Latte troppo caldo.» La spia non era accesa in modo fisso.	» Utilizzare latte fresco, parzialmente scremato.» Usare latte a temperatura di frigorifero.» Premere l'interruttore vapore e attendere l'accensione della spia.

Per i guasti non contemplati dalla suddetta tabella o nel caso in cui i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza Saeco.

CARATTERISTICHE TECNICHE

• Tensione nominale - Potenza nominale - Alimentazione: Vedere targhetta posta sull'apparecchio
  · Dimensioni: Altezza Larghezza Profondità 318 mm 187 mm 276 mm
• Peso: circa 5 kg
• Serbatoio acqua: circa 1,4 litri - Estraibile

• Materiali impiegati per la carrozzeria: Termoplastico

• Lunghezza cavo 1,2 m

• Pannello di comando: Sulla parte superiore
• Caldaia: Alluminio
• Dispositivi di sicurezza: Valvola di sicurezza pressione.
  • Doppio Termofusibile

IT

SICUREZZA

Destinazione d'uso:

La macchina per caffè è prevista esclusivamente per l'impiego domestico. È vietato apportare modifiche tecniche. È vietato ogni impiego illecito, a causa dei rischi che essi comportano! L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, mentali o sensoriali o con esperienza e/o competenze insufficienti, a meno che non siano sotto la supervisione di una persona responsabile della loro sicurezza o non vengano da essa istruite sull'uso dell'apparecchio.

Ubicazione:

Sistemare la macchina per caffè in un posto sicuro, dove nessuno possa rovesciarla o venirne ferito. Non tenere la macchina a temperatura inferiore a 0º poiché il gelo potrebbe danneggiarla. Non usare la macchina per caffè all'aperto. Non posare la macchina su superfici molto calde e/o nelle vicinanze di fi amme libere. Quando la macchina è accesa non deve essere coperta da panni o strofi nacci.

Alimentazione di corrente:

Collegare la macchina per caffè soltanto ad una presa di corrente adeguata. La tensione deve corrispondere a quella indicata sulla targhetta della macchina. Per promuovere il risparmio energetico, consigliamo di spegnere la macchina quando non utilizzata per un periodo superiore a 60 minuti.

Cavo d'alimentazione:

Non usare la macchina per caffè se il cavo d'alimentazione è difettoso. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare. Non far passare il cavo d'alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall'olio. Non portare o tirare la macchina per caffè tenendola per il cavo. Non estrarre la spina tirandola per il cavo; non toccarla con le mani bagnate. Evitare che il cavo d'alimentazione cada liberamente da tavoli o scaffali.

Pericolo di folgorazione:

Non mettere mai a contatto dell'acqua le parti sotto corrente.

Protezione d'altre persone:

Tenere i bambinisotto supervisione, per evitare che giochino con l'apparecchio. I bambininon si rendono conto del pericolo connesso agli elettrodomestici. Non lasciare alla loro portata i materiali utilizzati per imballare la macchina.

Pericolo d'ustioni:

Evitare di dirigere contro se stessi e/o altri il getto di vapore e/o d'acqua calda. All'inizio dell'erogazione possono verificarsi brevi spruzzi di acqua calda. La lancia vapore/acqua calda può raggiungere temperature elevate: evitare di toccarla direttamente con le mani, utilizzare l'apposita manopola. Non disinserire (togliere) mai il porta cialde durante l'erogazione.

Pulizia:

Prima di pulire la macchina, è indispensabile scollegare la spina dalla presa di corrente ed aspettare che la macchina si raffreddi. Non immergere la macchina nell'acqua! È severamente vietato cercare d'intervenire all'interno della macchina. Non utilizzare per scopi alimentari l'acqua presente nel serbatoio.

Custodia della macchina:

Quando la macchina rimane inutilizzata per un periodo prolungato, staccare la spina dalla presa e custodirla in luogo asciutto e non accessibile ai bambini. Proteggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione:

Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa. Non mettere in funzione una macchina difettosa. Soltanto i Centri di Assistenza Autorizzati Saeco possono effettuare interventi e riparazioni. Nel caso di interventi non eseguiti a regola d'arte, si declina ogni responsabilità per eventuali danni.

Serbatoio acqua:

Immettere nel serbatoio soltanto acqua fresca potabile non gasata. Non mettere in funzione la macchina se l'acqua non supera almeno il livello minimo indicato sul serbatoio.

Vano cialde:

Nel vano cialde devono essere inserite solo cialde Lavazza A MODO MIO; non inserire le dita o qualsiasi altro oggetto. Le cialde sono da usarsi una sola volta.

Smaltimento della macchina a fi ne vita:

INFORMAZIONE AGLI UTENTI: ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti". Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

IT

EN

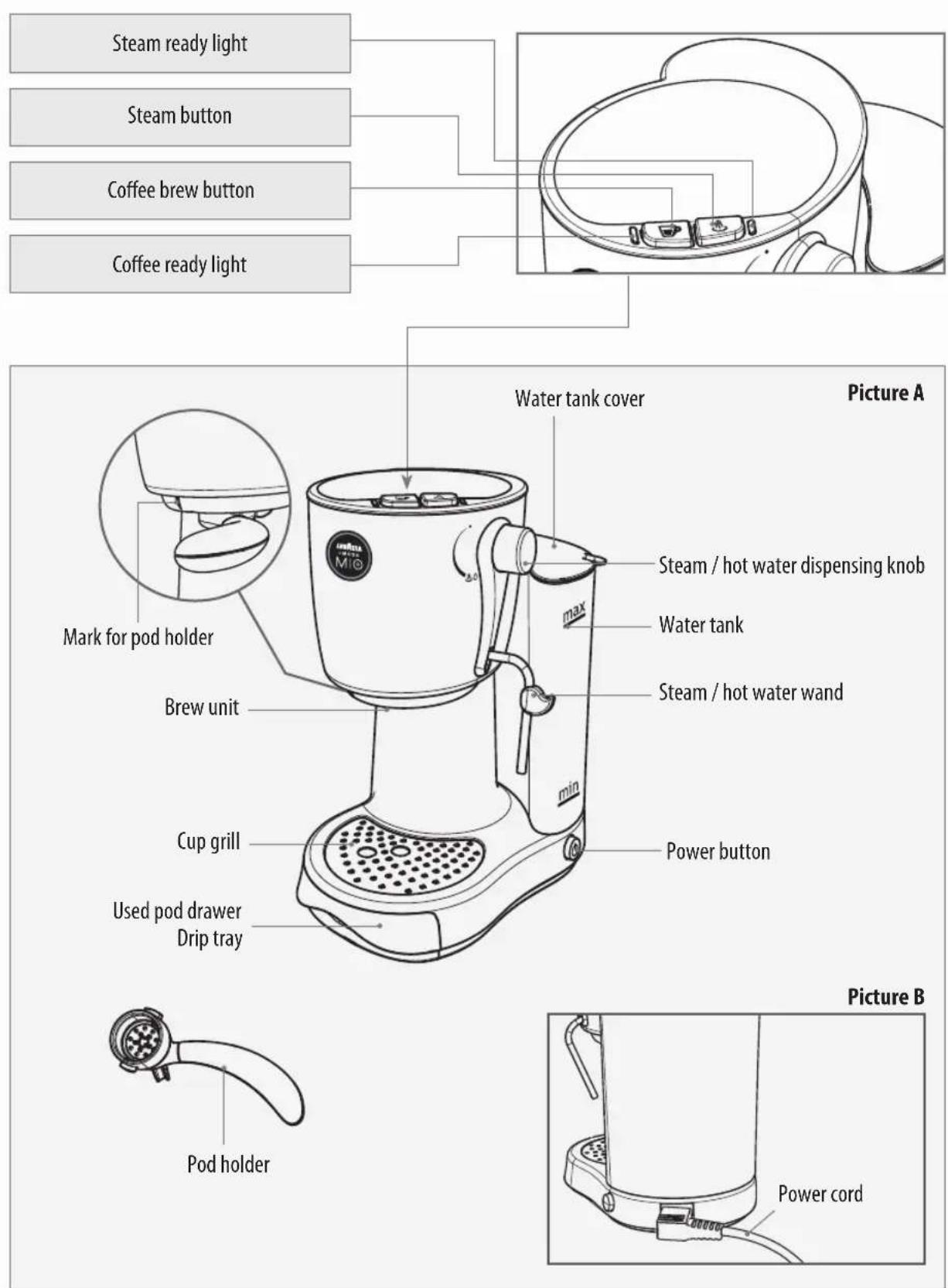

MACHINE COMPONENTS

Gaggio Montano 2009 - 04 - 28

R & D Manager

Mr. Andrea Castellani

Saeco

International Group S.p.A.

Via Torretta, 240

I-40041 Gaggio Montano, Bologna

Tel: [phone] - Fax: [phone]

www.saeco.com

Il produttore si riserva il diritto d'apportare qualsiasi modifica senza preavviso.
