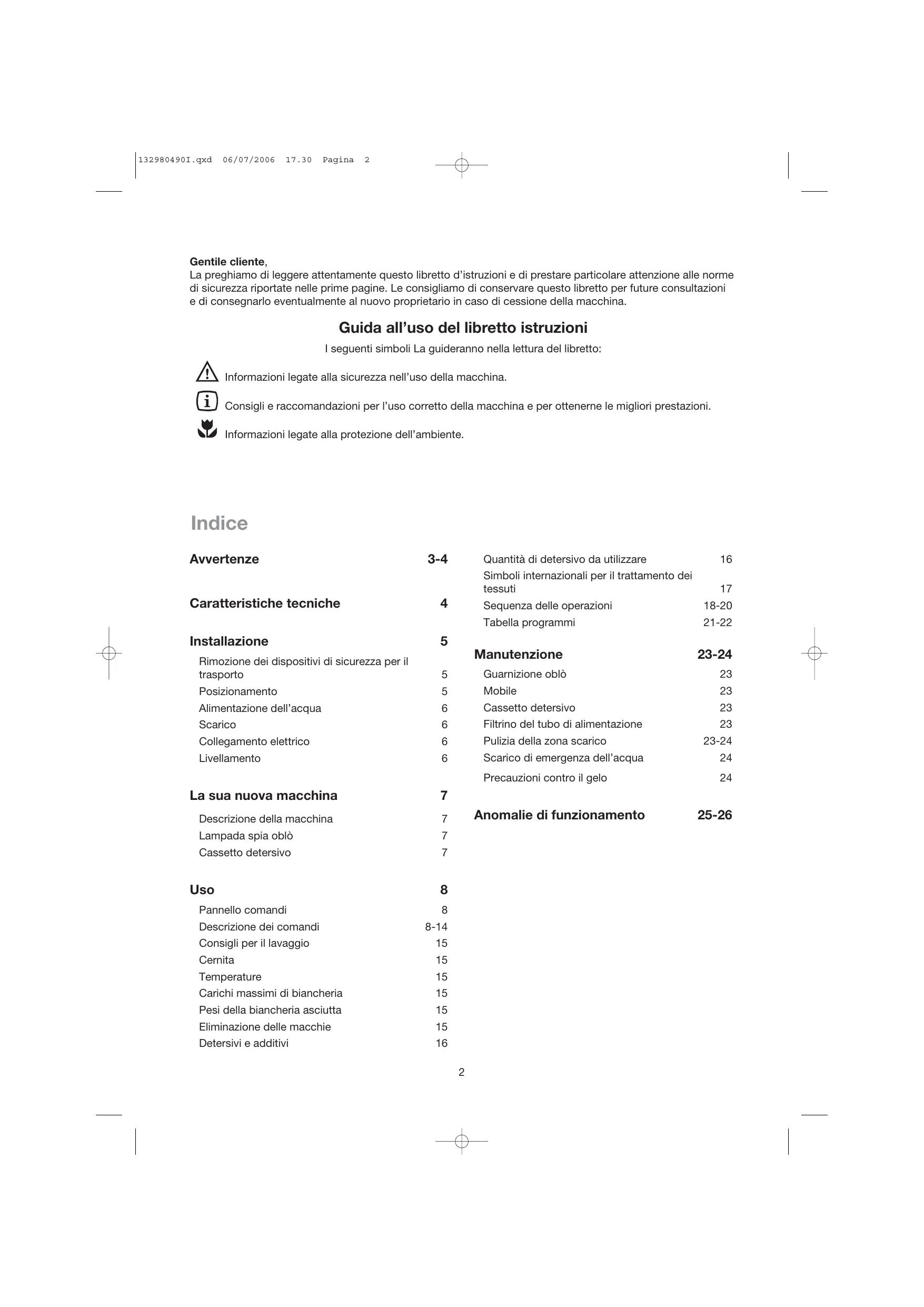

MANUALE UTENTE ZWF-1650 ZANUSSI

Gentile cliente, La preghiamo di leggere attentamente questo libretto d’istruzioni e di prestare particolare attenzione alle norme di sicurezza riportate nelle prime pagine. Le consigliamo di conservare questo libretto per future consultazioni e di consegnarlo eventualmente al nuovo proprietario in caso di cessione della macchina. Guida all’uso del libretto istruzioni I seguenti simboli La guideranno nella lettura del libretto: Informazioni legate alla sicurezza nell’uso della macchina. Consigli e raccomandazioni per l’uso corretto della macchina e per ottenerne le migliori prestazioni. Informazioni legate alla protezione dell’ambiente. Indice Avvertenze 3-4 Quantità di detersivo da utilizzare Simboli internazionali per il trattamento dei tessuti Caratteristiche tecniche Installazione

Sequenza delle operazioni 18-20 Tabella programmi 21-22

Manutenzione 23-24 Rimozione dei dispositivi di sicurezza per il trasporto

Filtrino del tubo di alimentazione

Collegamento elettrico

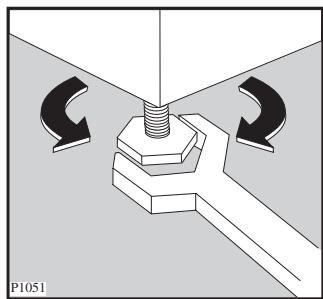

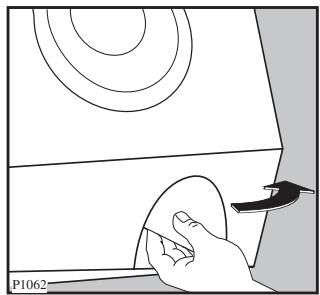

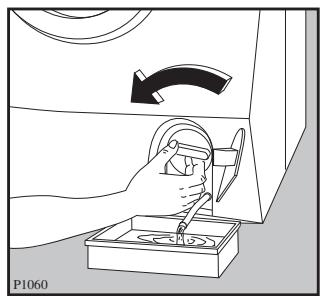

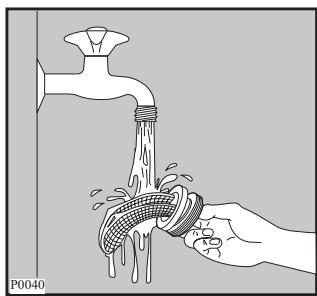

Pulizia della zona scarico Livellamento

Precauzioni contro il gelo

La sua nuova macchina

Descrizione della macchina

Uso Pannello comandi Descrizione dei comandi Anomalie di funzionamento

8-14 Consigli per il lavaggio

Carichi massimi di biancheria

Pesi della biancheria asciutta

Eliminazione delle macchie

Detersivi e additivi

Queste avvertenze sono state previste per la Sua sicurezza e quella degli altri. La preghiamo quindi di leggerle attentamente prima di installare ed utilizzare la macchina. aspettare che il prodotto sia evaporato prima di introdurre i capi nella macchina. Avvertenze generali

• Controllare, al momento del disimballo, che la macchina non sia danneggiata. In caso di dubbio, non metterla in funzione, ma rivolgersi all’assistenza tecnica.

• Raggruppare i capi di piccole dimensioni, quali calzini, cinture, ecc., in una piccola borsa di tela o in una federa. Questo per evitare che questi pezzi vadano a finire tra il cesto e la vasca.

• Questa macchina è stata progettata per essere utilizzata da persone adulte. Verificare quindi che i bambini non la tocchino e non la utilizzino come un giocattolo.

• Utilizzare solo la quantità di ammorbidente indicata dal produttore. Una quantità eccessiva di prodotto potrebbe rovinare la biancheria.
• Fare attenzione, quando si chiude l’oblò, che qualche capo di biancheria non rimanga incastrato tra l’oblò e la guarnizione.

• Durante il lavaggio ad alte temperature il vetro dell’oblò può diventare molto caldo. Non toccarlo.
• I piccoli animali domestici potrebbero introdursi nel cesto della macchina. Controllare quindi il cesto prima di metterla in funzione.

• Lasciare l’oblò semi-aperto quando non si utilizza la macchina. Questo permette una migliore conservazione della guarnizione dell’oblò e previene gli odori di muffa. Installazione

• Prima di aprire l’oblò, controllare sempre che l’acqua sia stata scaricata. In caso contrario, scaricarla seguendo le istruzioni fornite nel manuale d’uso.

• Si deve togliere l’imballo interno della macchina prima di utilizzarla. Se non si eliminano i dispositivi di protezione utilizzati per il trasporto, o se si eliminano in maniera incompleta, ne possono derivare danni alla macchina o ai mobili. Consultare il relativo paragrafo in questo manuale.

• Controllare sempre il cesto prima di introdurvi la biancheria. Bambini piccoli o piccoli animali domestici potrebbero essersi infilati all’interno. Per evitare ciò, è possibile impedire la chiusura dell’oblò agendo sul bottoncino posto sul lato interno dell’oblò, ruotandolo (senza farlo rientrare) in senso orario in modo che la scanalatura si trovi in posizione orizzontale. Se necessario, aiutarsi con una moneta. Per disattivare il dispo-sitivo e quindi poter chiudere l’oblò ruotare il bottoncino in senso antiorario in modo che la scanalatura sia in posizione verticale.

• Se si dovesse verificare la necessità di un’eventuale modifica dell’impianto elettrico domestico per poter installare la macchina, questo lavoro dovrà essere effettuato solo da personale qualificato.
• Qualsiasi intervento idraulico richiesto per l’installazione della macchina dovrà essere effettuato solo da un idraulico qualificato.
• Dopo aver installato la macchina verificare che non sia appoggiata sul cavo di alimentazione.
• Se la macchina è posta su pavimento di moquette assicurarsi che tra i piedini di appoggio e il pavimento ci sia circolazione d'aria. Uso
• Questa macchina è destinata ad un uso domestico. Non utilizzarla per scopi diversi da quelli per i quali è stata stata progettata. P1076

• Si consiglia di staccare sempre la spina dalla presa di corrente e di chiudere il rubinetto dell’acqua dopo l’uso.

• Lavare solo articoli previsti per il lavaggio in macchina. Seguire le istruzioni riportate sull’etichetta di ogni capo. Assistenza tecnica/riparazioni

• Non sovraccaricare la macchina. Seguire le istruzioni fornite nel manuale.
• Le monete, gli spilli di sicurezza, gli spilli, le viti, ecc. rimasti nella biancheria possono provocare grossi danni.

• In caso di guasto, non cercare di riparare la macchina da soli. Le riparazioni eseguite da personale non qualificato possono provocare danni.

• Non si devono mettere in macchina capi smacchiati con benzina, alcool, trielina, ecc. Se si utilizzano tali prodotti prima del lavaggio, bisogna

• Per eventuali riparazioni, rivolgersi a un centro di assistenza autorizzato e richiedere pezzi di ricambio originali.

ITALIANO Avvertenze 132980490I.qxd 06/07/2006

Protezione dell’ambiente Consigli ecologici

• I materiali recanti il simbolo sono riciclabili. Perchè possano essere recuperati devono essere deposti negli appositi spazi (o contenitori). Informarsi presso l’ente competente. Per ottenere delle economie di acqua e di energia elettrica e per salvaguardare l’ambiente consigliamo di attenersi a quanto segue:
• Utilizzare il cesto a pieno carico per un lavaggio più economico e meno nocivo per l’ambiente, evitando però di sovraccaricarlo. >PE<= polietilene >PS<= polistirolo

• Utilizzare il programma con prelavaggio solamente per biancheria molto sporca. >PP<= polipropilene
• Quando la macchina dovrà essere rottamata, tagliare il cavo di alimentazione e rendere la chiusura oblò inservibile, in modo che i bambini non possano rinchiudersi nella macchina.

• Adattare la dose di detersivo, secondo le indicazioni del produttore, alla durezza dell’acqua della rete idrica, alla quantità di biancheria e al grado di sporco della stessa. Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

• Con un adeguato pretrattamento si possono eliminare le macchie “difficili”; poi si potrà effettuare un lavaggio con una temperatura più bassa. Caratteristiche tecniche DIMENSIONI Altezza Larghezza Profondità 85 cm 60 cm 62 cm TENSIONE/FREQUENZA

POTENZA MASSIMA ASSORBITA

CORRENTE MINIMA DEL FUSIBILE

220-230V/50 Hz 2200 W 10 A PRESSIONE DELL'ACQUA min. max. 0,05 MPa 0,80 MPa CARICO MASSIMO Cotone Sintetici, delicati, Refresh 30 Lana/Lingerie 7,0 kg 3,5 kg 2,0 kg VELOCITÀ CENTRIFUGA max. 1600 giri/min. Questa macchina è conforme alle seguenti direttive CEE: 73/23/CEE del 19/02/73 relativa alla bassa tensione 89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.

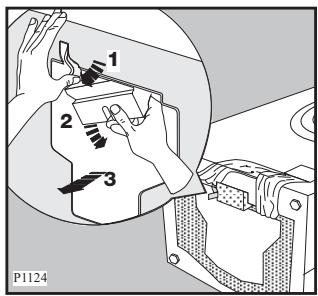

Rimozione dei dispositivi di sicurezza per il trasporto

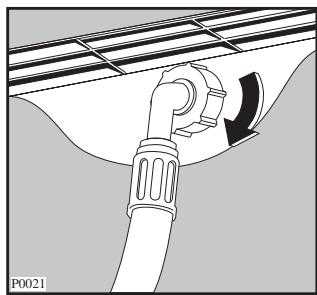

7. Estrarre il relativo perno di plastica.

8. Tappare tutti i fori con i tappi che si trovano nel

sacchetto contenente il libretto istruzioni. Prima di mettere in funzione la macchina togliere tutti i dispositivi di sicurezza previsti per il trasporto. Si consiglia di conservare tutti i pezzi per rimontarli, qualora la macchina dovesse essere spostata di nuovo in futuro.

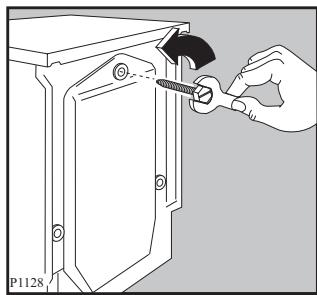

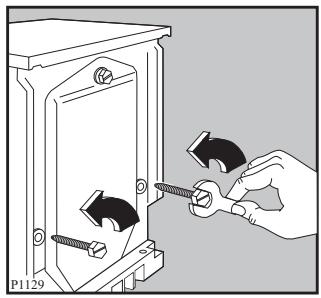

1. Svitare e togliere (con una chiave) le due viti

posteriori in basso. Sfilare i due perni in plastica. P1128 P0002 Posizionamento Prima di installare la macchina nella sua posizione definitiva, ruotare l’estremità del tubo di carico, sul retro della stessa, nella direzione più vicina al rubinetto. Svitare leggermente la ghiera di fissaggio, girare l’estremità del tubo e riavvitare la ghiera, controllando che non ci siano perdite d'acqua. P0001 P1129

2. Adagiare la macchina sullo schienale, facendo

attenzione a non schiacciare i tubi. A tale scopo interporre tra la macchina ed il pavimento un angolare dell’imballo.

3. Togliere il tassello centrale di polistirolo dal fondo

della macchina e liberare i due sacchetti in politene. P0021

Installare la macchina su un pavimento piatto e duro. Fare attenzione che la circolazione dell'aria attorno alla macchina non venga impedita da tappeti, moquette, ecc. Controllare che la macchina non tocchi il muro o altri mobili della cucina. Tenere una distanza di almeno 3-5 cm dai mobili e dal muro.

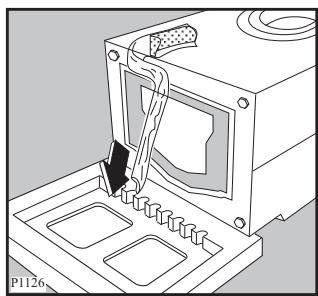

4. Sfilare con molta cura, prima il sacchetto sinistro,

tirandolo verso destra e verso il basso .

5. Sfilare il sacchetto destro, tirandolo verso sinistra

e verso l’alto. P1126 P1127

6. Rimettere la macchina in piedi e svitare la

restante vite sul retro.

ITALIANO Installazione 132980490I.qxd 06/07/2006

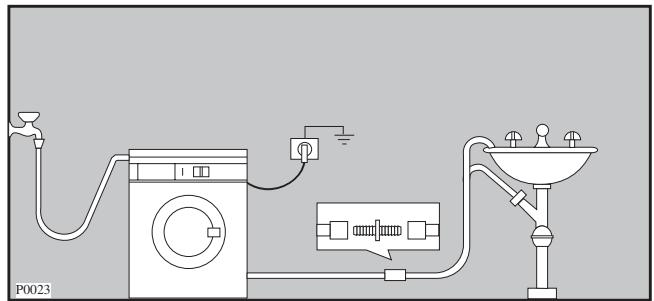

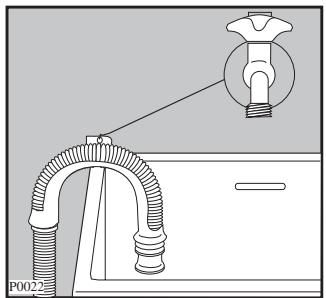

Alimentazione dell’acqua Il tubo di scarico non deve presentare strozzature. Farlo correre sul pavimento e farlo salire solo vicino allo scarico. Collegare il tubo di alimentazione a un rubinetto di acqua fredda filettato da 3/4". Non utilizzare, per l’allacciamento, vecchi tubi già usati in precedenza. P0023 Importante! P1088 Se il tubo risultasse troppo corto (non sganciarlo dalla posizione) è possibile allungarlo con un tubo/prolunga (max 2 metri) collegandolo come da figura soprariportata. Non si può allungare il tubo di alimentazione. Se il tubo è troppo corto e non si desidera spostare il rubinetto, bisogna comperare un tubo completo più lungo, che sia previsto per questo tipo di utilizzo. Scarico Collegamento elettrico Si può installare la curva del tubo di scarico in tre modi diversi: Sul bordo di un lavandino utilizzando il gomito in plastica fornito con la macchina. In questo caso bisogna accertarsi che la curva non rischi di staccarsi dal bordo quando la macchina scarica. La si può fissare, ad esempio, con uno spago, al rubinetto o al muro. La macchina è prevista per funzionare a 220-230 V monofase, 50 Hz. Controllare che l’impianto domestico sia in grado di sopportare il carico massimo richiesto (2,2 kW), tenuto conto anche degli altri apparecchi in uso. Collegare la macchina ad una presa di corrente con messa a terra. Il costruttore declina qualsiasi responsabilltà per i danni o le lesioni causate dal non-rispetto della summenzionata norma di sicurezza. In caso di sostituzione del cavo di alimentazione rivolgersi al Centro di Assistenza Tecnica più vicino. Importante! Il cavo di alimentazione deve essere accessibile, una volta installata la macchina. P0022 In una derivazione dello scarico del lavandino. Questa derivazione deve trovarsi sopra il sifone, in modo tale che la curva del tubo sia a 60 cm dal suolo, come minimo. In una conduttura di scarico situata ad un’altezza non inferiore a 60 cm e non superiore a 90 cm. L’estremità del tubo di scarico deve sempre essere ventilata, cioè il diametro interno del condotto di scarico deve essere più largo del diametro esterno del tubo di scarico. Livellamento Livellare accuratamente la macchina svitando o avvitando i piedini regolabili. Non mettere mai sotto la macchina cartone, legno o materiali simili per compensare eventuali disuguaglianze del pavimento. P1051

Questa nuova macchina risponde a tutte le esigenze del lavaggio moderno della biancheria in quanto permette economie di acqua, energia e detersivo.

• Speciale ciclo lana : il ritmo delicato di lavaggio e la temperatura dell'acqua mantenuta uniforme in tutta la vasca grazie alla tecnologia JETSYSTEM, permettono un trattamento particolarmente delicato dei capi in lana che non corrono il pericolo di infeltrimento.
• Ciclo LINGERIE - Lavaggio "a mano": questo programma permette un lavaggio particolarmente delicato, adatto per capi recanti l'etichetta “lavare a mano” (ad esempio biancheria intima).
• Il raffreddamento automatico dell’acqua di lavaggio, prima dello scarico, impedisce che le condutture in plastica dell’ impianto domestico si deformino a causa della temperatura elevata dell’acqua e limita la formazione di pieghe nei tessuti.
• La sicurezza antisbilanciamento garantisce una buona stabilità alla macchina durante le centrifughe. Se il carico di biancheria è mal distribuito (nei rari casi dovuti a piccoli carichi o biancheria arrotolata), la centrifuga, dopo diversi tentativi di srotolamento della biancheria, non viene più eseguita.
• La tua lavatrice ora parla con te, è stata inserita una scheda vocale capace di guidarti durante l’impostazione del programma e nella fase di lavaggio e di avvertirti in caso di operazioni errate o in caso di anomalie di funzionamento. Con i messaggi della lavatrice il lavaggio della tua biancheria diventa ancora più facile.

Descrizione della macchina

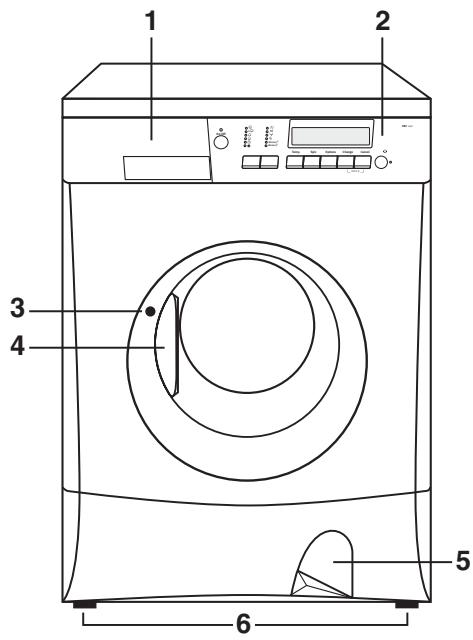

1 Cassetto detersivo 2 Pannello comandi ZWF 1650 On/Off

4 Maniglia oblò 5 Filtro 6 Piedini regolabili

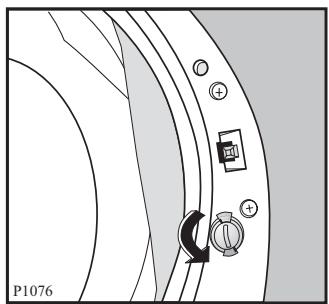

Lampada spia oblò L’oblò è bloccato durante tutto il programma. Può essere aperto solo in determinate condizioni e dopo lo spegnimento della lampada.

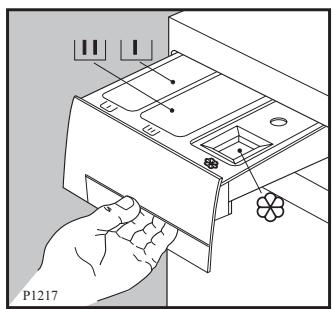

Cassetto detersivo Prelavaggio Lavaggio Ammorbidenti (non superare il piano del cassetto con riferimento «MAX») P1217

ITALIANO La Sua nuova macchina 132980490I.qxd 06/07/2006

il valore massimo di centrifuga previsto per il programma scelto. Questi valori possono essere variati agendo sui relativi pulsanti (5 e 6). Sul display appare in posizione “3” (vedi foto paragrafo “Display”) l’orario di fine ciclo del programma selezionato, calcolato in base al carico massimo previsto per ogni tipo di tessuto. La spia del pulsante AVVIO/PAUSA inizia a lampeggiare. 1 Tasto ON/OFF (acceso/spento) Premere questo tasto per accendere la macchina. Il display visualizzerà il messaggio «Seleziona un programma». Se il programma precedentemente effettuato non è stato annullato, il display visualizzerà il messaggio «Fine ciclo - Porta apribile». Ripremerlo per spegnere la macchina. Se il carico di biancheria è ridotto, all’avvio del ciclo il display indicherà sempre il tempo relativo al carico massimo. Durante lo svolgimento del programma, il tempo di fine ciclo verrà gradualmente adeguato al carico presente. On/Off 4 Display Il display permette di programmare, organizzare e controllare molte funzioni grazie ad alcune semplici operazioni. Questo controllo molto pratico è facilitato dalla presenza di un display interattivo. Ciò garantisce che solo le programmazioni realmente necessarie siano effettuate. È possibile controllare, in qualsiasi momento, le programmazioni scelte, le opzioni selezionate e la fase di lavaggio in corso. 2 Lampada spia È collegata con il tasto On/Off: si accende premendo il relativo tasto e si spegne quando lo si ripreme. 3 Tasti per la selezione dei programmi: tessuti e programmi speciali

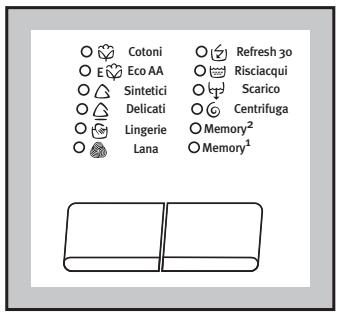

Cotoni Refresh 30 Cotone Fine ciclo alle Eco AA Risciacqui Scarico 95°C

Premere in successione il pulsante di destra o di sinistra per scegliere il programma in base al tipo di biancheria da lavare. La spia corrispondente al programma selezionato si accende. La macchina propone una temperatura e seleziona in automatico

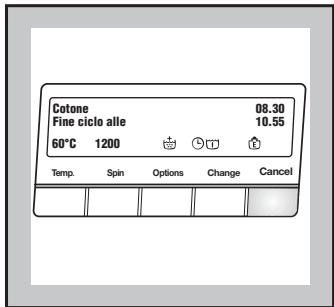

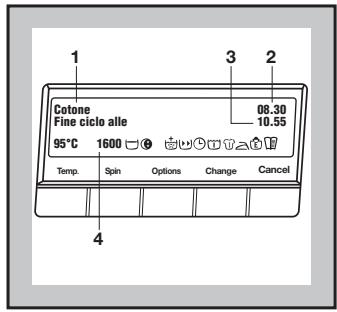

Fase di lavaggio in corso Indicazione dell’ora effettiva Tempo stimato per la fine del ciclo Visualizzazzione della temperatura, della velocità di centrifuga e delle opzioni supplementari. 06/07/2006

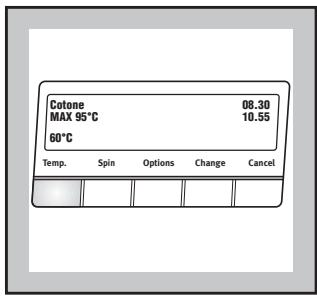

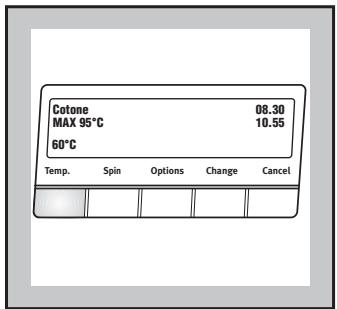

5 Tasto «Temp.» (Temperatura) formazione di pieghe nei tessuti qualora non siano tolti immediatamente dal cesto. Quando il programma e’ terminato, l’oblo’ della lavatrice rimane bloccato, la lampada spia oblo’ è accesa e nel display appare il messaggio «Porta bloccata» per indicare che l’acqua deve essere scaricata. Premere in successione questo tasto per aumentare o diminuire la temperatura, se si desidera un valore diverso da quello proposto dalla macchina. La temperatura massima è di 95° per il cotone, 60° per i sintetici, 40° per i delicati, lavaggio a mano (lingerie), lana e 30° per «REFRESH 30’». Alla posizione 0 la macchina laverà a freddo, cioè senza riscaldare l’acqua. Premendo il tasto Temp., il display visualizzerà al posto del messaggio «Fine ciclo alle», a seconda del tessuto scelto, la massima temperatura consentita, mentre in basso a sinistra la temperatura selezionata. Cotone MAX 95°C Scegliendo l’opzione “Night Cycle” « » il ciclo di lavaggio verrà eseguito in modo molto silenzioso. Vengono escluse tutte le fasi di centrifuga, sia intermedie che finali, e viene comunque garantito un ottimo risultato di risciacquo grazie all’aggiunta di alcuni risciacqui supplementari nei Cotoni e un risciacquo nei Sintetici. L’acqua dell’ ultimo risciacquo non viene scaricata per evitare la formazione di pieghe nei tessuti qualora non siano tolti immediatamente alla fine del ciclo. Quando il programma e’ terminato, l’oblo’ della lavatrice rimane bloccato, la lampada spia oblo’ è accesa e nel display appare il messaggio «Porta bloccata» per indicare che l’acqua deve essere scaricata.

60°C Spin Temp. Options Change Cancel Per completare il ciclo vi sono due modi:

• selezionare il programma (scarico). La macchina scarica l’acqua senza effettuare la centrifuga. Prima di selezionare il programma necessarrio annullare il programma in corso premento 3 volte il tasto Cancel fino a quando nel display appare il messaggio «Seleziona un programma». Premere il tasto

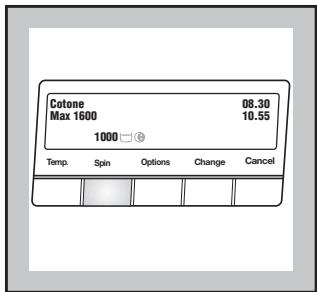

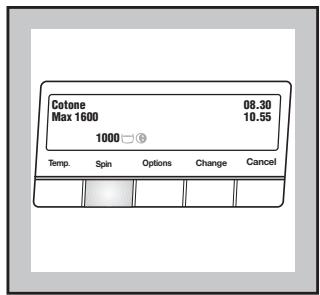

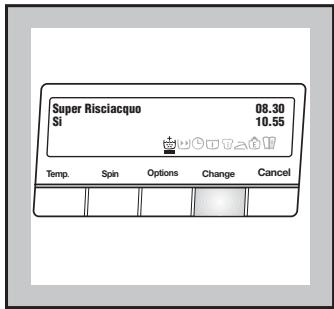

6 Tasto «Spin» (Centrifuga) Premere in successione questo tasto per modificare la velocità della centrifuga se si desidera un valore diverso da quello proposto dalla macchina. Cotone Max 1600

• selezionare il programma

Temp. Spin Options Change (centrifuga) Prima di selezionare il programma necessarrio annullare il programma in corso premento 3 volte il tasto Cancel fino a quando nel display compare il messaggio «Seleziona un programma». Scegliere il programma e ridurre eventualmente la velocità di centrifuga. Premere il tasto

Cancel Le velocità massime per i diversi tipi di tessuti sono le seguenti:

• cotone: 1600 giri/minuto.
• sintetici, lana, lingerie: 900 giri/minuto.
• delicati e Refresh 30’: 700 giri/minuto. Con questo tasto possono essere anche scelte le seguenti opzioni: Senza Centrifuga nel display appare «0»; Acqua in Vasca nel display appare l’icona Night Cycle nel display appare l’icona L’opzione “Senza Centrifuga” «0» sopprime tutte le fasi di centrifuga aumentando il numero di risciaqui per cotone e sintetici. Scegliendo l’opzione “Acqua in Vasca” « l’acqua dell’ultimo risciacquo del programma prescelto non viene scaricata, per evitare la

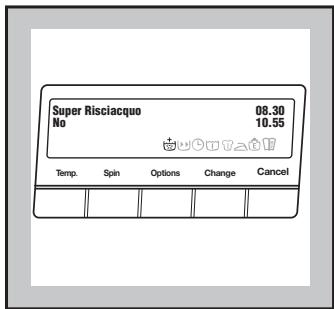

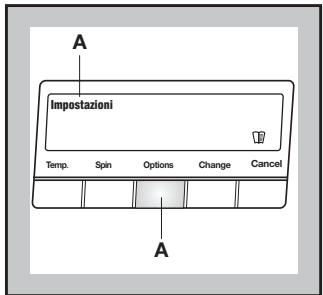

7 Tasti «OPTIONS», «CHANGE» e «CANCEL» Per selezionare le altre opzioni disponibili premere ancora il tasto Options e procedere come descritto precedentemente. Il tasto Options permette di muoversi sulle varie icone delle opzioni disponibili. Super Risciacquo

Temp. Spin Una volta terminata la scelta delle opzioni premere il tasto Cancel, le icone delle opzioni selezionate appariranno in modo permanente nel display. Nota: Per modificare le selezioni di opzione già scelte, ripetere la sequenza precedente.

Options Change Importante! Mentre state selezionando l'opzione, se premete i tasti Temp., Spin e , la relativa funzione verrà eseguita. Cancel Opzioni selezionabili Super Risciacquo: questa opzione può essere selezionata con tutti i programmi, tranne “Lingerie” (lavaggio a mano), “Lana” e “Refresh 30’ ”. La macchina aggiungerà 2 risciacqui per i cotoni ed 1 risciacquo per i sintetici e i delicati. Questa opzione è suggerita per le persone allergiche ai detersivi. Il tasto Change permette di scegliere e/o cambiare lo stato alle varie icone. La scelta dell’opzione verrà evidenziata da una barra orizzontale sotto la relativa icona. Super Risciacquo

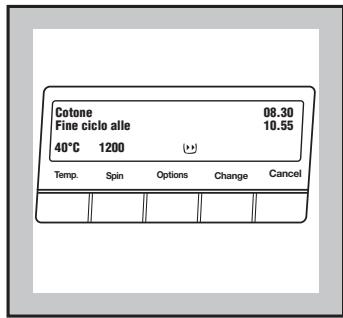

Options Change Risparmio Tempo: questa opzione può essere usata per tessuti di cotone, sintetici e delicati ottenendo un ottimo risultato di lavaggio in poco tempo. Il tempo di lavaggio sarà ridotto secondo il tipo di tessuto e della temperatura selezionata. Questa opzione è incompatibile con i programmi Lingerie (lavaggio a mano), Lana e Refresh 30’ Selezionando questa opzione verrà visualizzato sul display il messaggio «Breve» o «Molto Breve». Cancel Il tasto Cancel permette di ritornare alla selezione precedente. Cotone Fine ciclo alle 60°C Temp. Delay Time: questa opzione permette di ritardare la partenza del programma di lavaggio di 30 minuti - 60 minuti - 90 minuti, 2 ore fino ad un massimo 20 ore. Il Delay Time selezionato è indicato nel display.

A seconda del programma di lavaggio scelto si possono combinare differenti opzioni che devono essere selezionate dopo l’impostazione del programma e prima di avere premuto il tasto

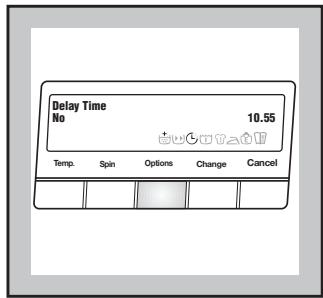

Temp. Premendo il tasto Options verranno visualizzate nel display tutte le icone delle opzioni che si possono selezionare con il programma impostato. La prima opzione inizierà a lampeggiare. Il nome e lo stato verrà visualizzato nel display. Spin

Options Change Cancel Dovete selezionare questa opzione dopo aver scelto il programma e prima di avere premuto il tasto

Premendo il tasto Change verrà cambiato lo stato dell’opzione. Una linea apparirà sotto l’icona dell’opzione per indicare che quest’ultima è stata selezionata.

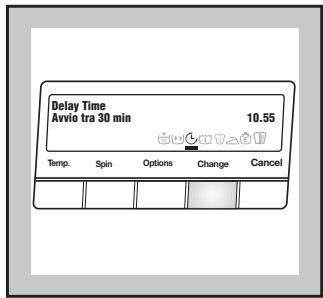

E’ possibile annullare il Delay Time in qualsiasi momento, prima di avere premuto il tasto di . Se già premuto il tasto e desiderate annullare il “Delay Time” procedere come segue:

1. mettere in PAUSA la lavatrice premendo il tasto

2. deselezionare l’opzione Delay Time

cambiandone il suo stato;

per far avviare il programma. Impostazioni: l’opzione “impostazioni” è usata per le regolazioni varie di base, senza interessare in particolare il programma di lavaggio. Queste regolazioni di base rimarranno attive fino a quando non saranno deselezionate o modificate. Selezione delle Opzioni su Impostazioni: suono, risciacquo +, lingua, orologio, contrasto e luminosità.

1. Premere il tasto On/Off per accendere la

lavatrice. Importante! Il Delay Time, se è già stato premuto il tasto selezionato può essere cambiato solo dopo aver impostato un nuovo programma di lavaggio. L’oblò sarà bloccato durante il Delay Time (spia oblò accesa). Se dovete aprire l’oblò, è necessario mettere la lavatrice in pausa premendo il tasto prima di aprirlo (spia oblò spenta). Dopo che avete chiuso l’oblò, premete nuovamente il tasto Il Delay Time non può essere selezionato con i progarmmi

2. Selezionare un programma di lavaggio.

3. Premere ripetutamente il tasto Options fino a

che il simbolo non lampeggia nel display.

4. Premere il tasto Change.

La Nota: le istruzioni per procedere oltre sono visualizzate ogni 3 secondi dopo la visualizzazione nel display dell’opzione desiderata.

5. Premere ripetutamente il tasto Options fino a

visualizzare l’opzione desiderata.

6. Premere il tasto Change per selezionare

l'opzione richiesta. Prelavaggio: selezionate questa opzione se desiderate effettuare un prelavaggio (non compatibile per i programmi Lingerie, Lana e Refresh 30’). La fase del prelavaggio si conclude con una centrifuga breve a 650 giri/min. nei programmi per cotone e sintetici, mentre nel programma per i tessuti delicati l'acqua viene soltanto scaricata.

7. Premere il tasto Cancel per ritornare alla

selezione dei programmi. Memorie I programmi di lavaggio che sono usati più frequentemente possono essere memorizzati (per esempio: cotoni a 40°C e 1600 giri/min. con l’opzione Risparmio tempo). Ci sono 2 spazi di memoria disponibili dove memorizzare i programmi abituali. Il programma memorizzato può essere selezionato come qualsiasi altro programma di lavaggio per mezzo dei tasti di selezione programmi. Intensivo: per biancheria molto sporca. Questa opzione può essere selezionata soltanto per i programmi cotone e sintetico. Il tempo di lavaggio sarà prolungato a seconda della temperatura del ciclo ed del tipo di tessuto. Esempio: «Cotoni a 40°C e 1600 giri/min. con l’opzione Risparmio tempo». Stiro Facile: selezionando questa opzione la biancheria è lavata e centrifugata delicatamente per evitare la formazione di pieghe. In questo modo stirare diventa più facile e veloce. La macchina effettuerà 6 risciacqui anziché 3 per cotone e 4 risciacqui anziché 3 per i sintetici. Questa funzione può essere usata solo per cotone e tessuti sintetici. La velocità di centrifuga nei programmi cotoni si ridurrà automaticamente a 1000 giri/min.

1. Impostare programma ed opzioni.

Cotone Fine ciclo alle Economia: questa opzione può essere selezionata soltanto per tessuti sintetici normalmente sporchi e con una temperatura non inferiore a 40°C. Il tempo di lavaggio sarà prolungato. Selezionando 60°C - 50°C - 40°C, la temperatura di lavaggio sarà ridotta a 42°C.

2. Premere il tasto Change per scegliere il livello del

2. Selezionare l’opzione Menu e scegliere una delle

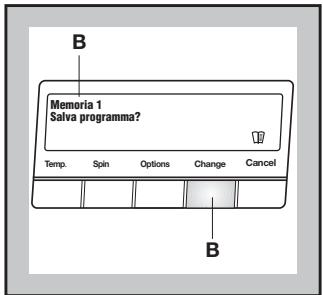

posizioni di memoria. Il messaggio «Salva programma?» sarà viasualizzato nel display.

Temp. Spin Options Change La lavatrice è regolata in modo che il consumo di acqua sia estremamente economico. Per la gente con allergie può essere utile usare più acqua nella fase dei risciacqui. Quando selezionate il Risciacquo +, saranno effettuati 2 risciacqui supplementari per i cotoni e 1 risciacquo supplementare per i sintetici ed i delicati. Se il Risciacquo + è stato selezionato, la relativa icona comparirà nella riga delle opzioni. Change Cancel

Per cambiare le impostazioni del programma memorizzato ripeti la procedura dall’inizio. Nota: una volta che le impostazioni di un programma sono state memorizzate, la memoria non può essere cancellata. Tuttavia, può essere riscritta o modificata. Suono/Volume della voce Lingua Potete cambiare la lingua se volete che le indicazioni nel display siano visualizzate in una lingua differente. Esempio:

1. Entrare nell'opzione Impostazione e selezionare

la lingua desiderata.

2. Premere prima il tasto Change per scegliere la

lingua desiderata e poi Cancel per confermare la scelta. Orologio La regolazione del suono vi permette di modificare l’intensità del segnale acustico fra 3 livelli differenti: basso, spento e normale. I livelli di regolazione del volume della voce sono: minimo, medio e massimo. Selezionando questa opzione potrete cambiare o modificare l’ora corrente. E’ importante assicurarsi che l’ora impostata sia corretta in quanto il calcolo del tempo a finire del ciclo selezionato dipende da quest’ultima Esempio:

1. Entrare nell'opzione Impostazioni e selezionare

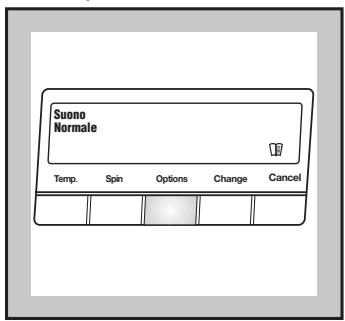

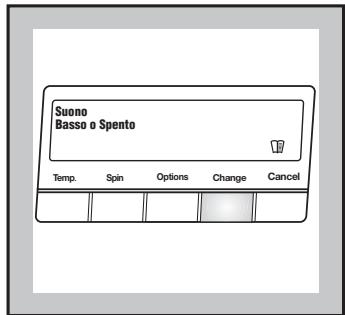

l’impostazione del suono. Esempio:

1. Entrare nell'opzione Impostazioni e selezionare

l’impostazione dell’orologio.

2. Con una singola pressione del tasto Change

l’orario varia di minuto in minuto. Premendolo in modo continuato, l’orario varia di 10 minuti in 10 minuti. Suono Normale Temp. Spin Options Cancel Risciacquo + (equivalente a Super Risciacquo) Programma memorizzato Options Change Nota: è possibile attivare o disattivare la funzione della scheda vocale premendo contemporaneamente i tasti Change e Cancel.

3. Per memorizzare il programma selezionato

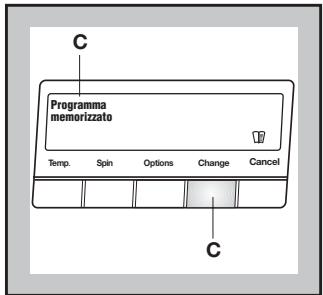

premere nuovamente il tasto Change. Il messaggio «Programma memorizzato» sarà viasualizzato nel display. Temp. Spin Cancel Change Cancel Contrasto L’impostazione del contrasto permette di cambiare le caratteristiche di visualizzazzione del display. Esempio:

1. Entrare nell'opzione Impostazioni e selezionare

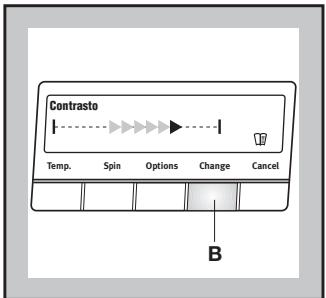

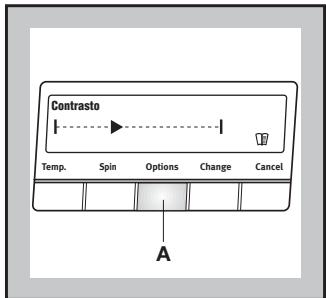

l’impostazione del contrasto.

2. Premere il tasto Change per scegliere il livello di

contrasto desiderato. Contrasto Temp. Una scheda vocale elettronica ti aiuta nella fase di impostazione del lavaggio con messaggi chiari, semplici ed utili. I messaggi vocali possono essere attivati o disattivati premendo contemporaneamente i tasti Change e Cancel. Il display visualizzerà rispettivamente il messaggio «Voce abilitata» o «Voce disabilitata». Contrasto Spin Options Change Cancel Temp. Spin Options

È possibile impostare i messaggi vocali con tre differenti livelli di volume: BASSO, MEDIO e ALTO. Per l’impostazione del volume vedi il relativo paragrafo a pag.12. Luminosità L’impostazione della luminosità permette di cambiare le caratteristiche di visualizzazzione del display. Un “gingle” potrà essere ascoltato tutte le volte che la macchina verrà accesa. Durante l’impostazione del programma di lavaggio potranno essere ascoltati due tipi di messaggi vocali: Esempio:

1. Entrare nell'opzione Menu e selezionare

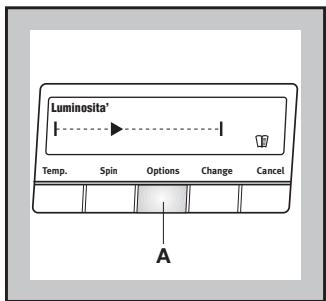

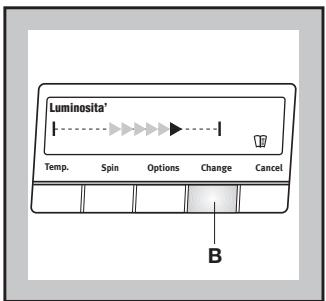

l’impostazione della luminosità.

2. Premere il tasto Change per scegliere il livello di

luminosità desiderato. Luminosita’ Temp. Spin Questi messaggi possono essere ascoltati una volta sola alcuni secondi dopo aver effettuato la selezione. Luminosita’ Options Change Cancel Temp.

Spin messaggi che spiegano come procedere nell’impostazione del programma di lavaggio e descrivono le differenti opzioni. Options Change

Cancel messaggi di allarme. In questi casi, i messaggi sono udibili immediatamente e riprodotti continuamente fino alla eliminazione del problema.

Nota: Se per 10 minuti non viene premuto alcun tasto, la retroilluminazione del display si spegne automaticamente. Nota! Questa scheda vocale è in grado di riprodurre messaggi in lingue diverse. Impostando la lingua desiderata per la visualizzazzione dei messaggi nel display, automaticamente verrà ipostata la stessa lingua nella scheda vocale. 8 Tasto «AVVIO/PAUSA» Non tutte le lingue selezionabili possono essere riprodotte dalla scheda vocale. Questo tasto ha due funzioni:

• avvio: dopo aver selezionato il programma e le opzioni desiderate, premere questo tasto per avviarlo. La spia accanto al tasto smette di lampeggiare e rimane accesa con luce fissa. Se è stato selezionato un tempo di ritardo (Delay Time), inizierà il conto alla rovescia, che verrà visualizzato sul display.
• pausa: ripremendo il tasto, il programma in corso viene interrotto. La spia a lato del tasto inizia a lampeggiare. Per far ripartire il programma ripremere nuovamente il tasto. La messa in pausa del ciclo in corso farà spegnere la spia oblò e ne consentirà l’apertura a condizione che:
• la macchina non sia in fase di riscaldamento
• il livello dell’acqua non sia alto
• il cesto non sia in movimento Attenzione! Prima di effettuare qualsiasi modifica al programma in corso la macchina deve essere messa in PAUSA.

Informazioni sui programmi REFRESH 30’ E’ un programma completo che può essere selezionato anche con seguenti le opzioni: Centrifuga, e Delay Time (partenza ritardata). Utilizzate questo programma per biancheria poco sporca o che richiede di essere solo rinfrescata. Carico max. 3 kg. temperatura del lavaggio 30°C. Durata del programma 30 min. Centrifuga finale 700 tr/min. LINGERIE (lavaggio a mano) Con questo programma è possibile lavare i tessuti recanti l’etichetta «lavare a mano». LANA Con questo programma è possibile lavare i tessuti in lana sui quali è riportato il testo “pura lana vergine, lavabile in lavatrice, non infeltrisce”. RISCIACQUI Questo è un programma separato che permette di risciacquare e centrifugare i singoli capi di cotone e lino lavati a mano. La macchina effettua 3 risciacqui e una centrifuga finale ad una velocità di 1600 giri/min. È possibile ridurre la velocità di centrifuga tramite il relativo tasto. SCARICO È possibile utilizzare il programma separato di scarico al termine di un programma con le opzioni

e NIGHT CYCLE per scaricare l’acqua dell’ultimo risciacquo. Premere per 3 volte il tasto CANCEL per annullare il programma precedentemente impostato e quindi scegliere il programma SCARICO. Premere il tasto AVVIO/PAUSA. CENTRIFUGA Questo programma centrifuga il bucato alla velocità massima prevista dalla macchina. È possibile ridurre la velocità di centrifuga tramite il relativo tasto.

lavatrice. Licenza nr. M9604. Consigli per il lavaggio Carichi di biancheria Le indicazioni sui carichi di biancheria si trovano nelle tabelle dei programmi. Cernita Attenersi ai simboli per il trattamento dei tessuti posti sulle etichette dei singoli capi e seguire le istruzioni per il lavaggio. Suddividere la biancheria come segue: capi bianchi, colorati, sintetici, delicati, lana. Regole generali: Cotone, lino: riempire il cesto, ma non sovraccaricarlo. Sintetici: non più di metà del cesto. I capi bianchi e colorati non devono essere lavati assieme. I capi bianchi possono perdere il candore con il lavaggio. Tessuti delicati e lana: non più di un terzo del cesto. Con un carico massimo si ottiene ogni volta un utilizzo ottimale di acqua ed energia. La biancheria colorata nuova può stingere al primo lavaggio; è consigliabile quindi lavarla a parte, la prima volta. In caso di biancheria molto sporca, ridurre le quantità. Accertarsi che nella biancheria non rimangano oggetti di metallo (es. fermagli, spille di sicurezza, spilli). Pesi della biancheria asciutta Abbottonare le federe, chiudere le cerniere, i ganci e le asole. Legare eventuali cinture e nastri lunghi. I pesi di seguito elencati hanno un valore indicativo: accappatoi tovaglioli copri piumino lenzuola federe tovaglie asciugamani in spugna strofinacci camicie da notte slip da donna camici da lavoro da uomo camicie da uomo pigiami da uomo camicette slip da uomo Eliminare le macchie persistenti prima del lavaggio. Eventualmente strofinare i punti particolarmente sporchi con un detersivo speciale o con una pasta detergente. Trattare le tende con particolare cura. Togliere i ganci dalle tende o legarli in una retina o in un sacchetto. Temperature 90°/95° per capi bianchi di lino o cotone molto sporchi (es. strofinacci, asciugamani, biancheria da tavola, lenzuola, ecc.) 50°/60° per capi bianchi di cotone normalmente sporchi (es. biancheria intima) e per capi colorati che non stingono, normalmente sporchi (es. camicie da notte, pigiami, ecc..) di cotone , lino o fibre sintetiche. per biancheria delicata (es. tende), o con colori delicati, biancheria mista con aggiunta di fibre sintetiche e lana con l’indicazione sull’etichetta: «pura lana vergine, lavabile, irrestringibile». Il programma “ciclo lana” di questa lavatrice è stato approvato da Woolmark per il lavaggio dei capi in Iana etichettati “lavabile in lavatrice” che recano i marchi di The Woolmark Company. Seguire le istruzioni riportate sull’etichetta cucita al capo e le indicazioni fornite dal fabbricante della 0° freddo 30°-40° 1200 g 100 g 700 g 500 g 200 g 250 g 200 g 100 g 200 g 100 g 600 g 200 g 500 g 100 g 100 g Eliminazione delle macchie È possibile che macchie particolari non si eliminino solo con acqua e detersivo. È consigliabile, quindi, trattarle prima del lavaggio. Sangue: le macchie ancora fresche devono essere trattate con acqua fredda. In caso di macchie già asciutte, lasciare in ammollo la biancheria per una notte con un detersivo speciale e poi strofinarla nell’acqua e sapone. Colore ad olio: inumidire con benzina detergente, tamponare le macchie dopo aver sistemato il capo su un panno morbido, trattarle più volte con il detergente. Macchie asciutte di grasso: inumidire con trementina, tamponare le macchie con la punta delle dita e un panno di cotone, dopo aver appoggiato il capo su un ripiano morbido.

Ruggine: sale ossalico (reperibile in drogheria) sciolto a caldo, o un prodotto antiruggine a freddo. Prestare attenzione alle macchie di ruggine non recenti, poiché la struttura di cellulosa è già stata intaccata e il tessuto tende a bucarsi. Se si utilizzano detersivi concentrati in polvere o liquidi, deve essere selezionato un programma senza prelavaggio. Macchie di muffa: trattarle con candeggina, sciacquare bene (solo capi bianchi e colorati resistenti al cloro). Versare il detersivo liquido immediatamente prima dell’inizio del programma nello scomparto del cassetto detersivo. Erba: insaponare leggermente e trattare con candeggina diluita (capi bianchi, resistenti al cloro). Eventuali additivi liquidi per ammorbidire o inamidare la biancheria devono essere versati nella vaschetta con il simbolo prima che cominci il programma di lavaggio. La macchina è dotata di un sistema di ricircolo che permette l’utilizzo ottimale del detersivo concentrato. Penna a biro e colla: inumidire con acetone (*), tamponare le macchie dopo aver appoggiato il capo su un panno morbido. Per il dosaggio degli additivi e della candeggina seguire le indicazioni dei produttori e comunque non superare il piano del cassetto con riferimento «MAX». Rossetto: inumidire con acetone come sopra indicato, poi trattare le macchie con alcool. Eliminare i residui sui tessuti bianchi con candeggina. Vino rosso: lasciare in ammollo con del detersivo, risciacquare e trattare con acido acetico o acido citrico, poi risciacquare. Trattare eventuali residui con candeggina. Quantità di detersivo da utilizzare Il tipo e la quantità di detersivo dipendono dal tipo di tessuto, dal carico, dal grado di sporco e dalla durezza dell’acqua utilizzata. Inchiostro: a seconda della composizione dell’ inchiostro, inumidire il tessuto prima con acetone (*), poi con acido acetico; trattare eventuali residui sui tessuti bianchi con candeggina e poi risciacquare bene. La durezza dell’acqua è classificata in cosiddetti livelli di durezza. Informazioni su tali livelli si possono ottenere dall’ente erogatore competente o dall’amministrazione comunale. Macchie di catrame: trattare prima con smacchiatore, alcool o benzina, alla fine strofinare con pasta detergente. Seguire le istruzioni per il dosaggio indicate dal produttore. (*) non usare l’acetone sulla seta artificiale. - si lava poca biancheria, Utilizzare una quantità minore di detersivo se: - la biancheria è poco sporca, Detersivi e additivi - si forma molta schiuma durante il lavaggio, Un buon risultato di lavaggio dipende dalla scelta del detersivo e dal suo corretto dosaggio. Dosare bene significa evitare sprechi e proteggere l’ambiente. Nonostante siano biodegradabili, i detersivi contengono elementi che danneggiano il delicato equilibrio ecologico della natura. - l’acqua è poco dura (fino al livello dolce). Gradi di durezza dell’acqua Gradi La scelta del detersivo dipende dal tipo di tessuto (delicati, lana, cotone ecc.), dal colore, dalla temperatura di lavaggio e dal grado di sporco. Livello In questa lavatrice si possono usare tutti i detersivi per lavatrici normalmente reperibili in commercio:

- detersivi in polvere per tutti i tipi di tessuto, - detersivi in polvere per tessuti delicati (massimo 60°C) e lana, - detersivi liquidi, preferibilmente per programmi di lavaggio a bassa temperatura (massimo 60°C) per tutti i tipi di tessuto, o speciali solo per lana. Il detersivo e l’eventuale additivo devono essere versati prima dell’inizio del programma di lavaggio nelle apposite vaschette.

Caratteristica tedeschi °dH francesi °T.H. dolce

molto dura più di 21 più di 37 06/07/2006

Simboli internazionali per il trattamento dei tessuti Le etichette con i simboli che trovate applicate sui tessuti sono un valido aiuto per il trattamento e la cura della biancheria. AZIONE DI LAVAGGIO NORMALE

Lavaggio delicato a mano

DELICATA CANDEGGIO Si può candeggiare in acqua fredda Stiratura media max 150°C Non lavare Non candeggiare STIRATURA Stiratura forte max 200°C Stiratura leggera max 110°C PULITURA A SECCO Queste indicazioni servono ai pulitori a secco per utilizzare il corretto solvente ed il processo di pulitura più indicato per i singoli capi da trattare Non stirare Non pulire a secco Temperatura normale Temperatura ridotta ASCIUGATURA Asciugabile in asciugabiancheria Non asciugare in asciugabiancheria

Sequenza delle operazioni Prima di effettuare il primo lavaggio consigliamo di eseguire un ciclo cotone a 95°C, senza biancheria, per togliere eventuali residui di lavorazione dalla vasca e dal cesto. Versare 1/2 misurino di detersivo nella vaschetta del lavaggio e mettere in funzione la macchina. Avviare la lavatrice per la prima volta LINGUA La prima volta che si mette in funzione la lavatrice è necessario programmare la lingua nella quale si vuole che le indicazioni appaiano nel display. Se il display visualizza come lingua l’ITALIANO, premete il tasto Cancel per confermare questa impostazione.

1. Caricare la biancheria

Aprire l'oblò. Introdurre la biancheria nel cesto, un capo alla volta. Distendere la biancheria il più possibile. Chiudere l'oblò. Importante! Se il display non mostra alcuna lingua, significa che la vostra lavatrice è già stata messa in funzione almeno una volta. In questo caso, consultate il capitolo “cambiare la lingua” per cambiare la lingua impostata.

2. Dosare il detersivo

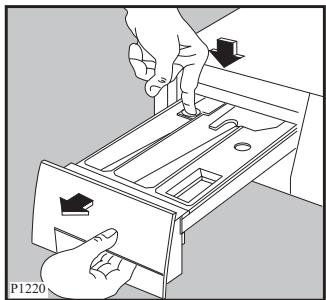

Estrarre il cassetto fino all'arresto. Versare la quantità di detersivo consigliata dal fabbricante nella vaschetta corrispondente al lavaggio Se si desidera effettuare il programma con prelavaggio, versare il detersivo anche nella relativa vaschetta

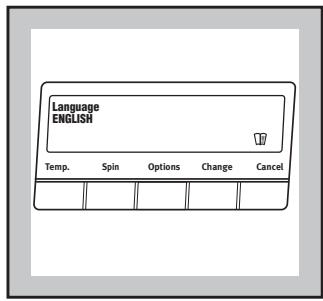

1. Premere il tasto Change fino a che la lingua

desiderata appare sul display. Language ENGLISH

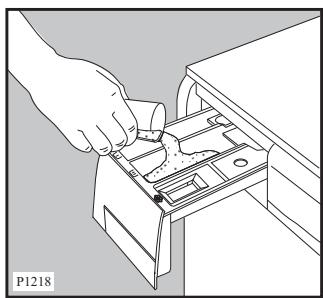

3. Dosare gli additivi

Temp. Lingua ITALIANO Spin Options Change Cancel Versare, se desiderato, l'ammorbidente nello scomparto (la dose non deve superare il piano del cassetto con riferimento «MAX»). Temp. Spin Options Change Cancel

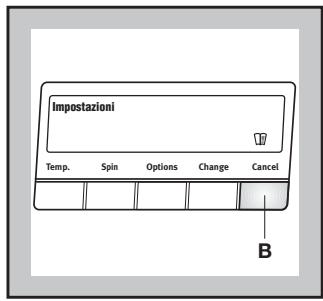

2. Premere il tasto Cancel per confermare la

selezione. Impostazioni Temp. P1218 Spin Options Change Cancel P1219

4. Accendere la macchina

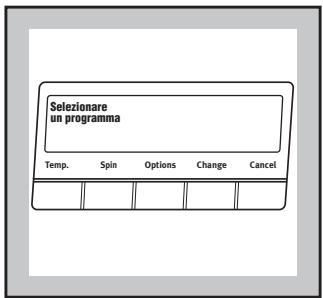

Premere il tasto On/Off per accendere la macchina. Il display si accende e appare il seguente messaggio: «Selezionare un programma». La spia sopra il tasto si accende. On/Off Tutte le indicazioni visualizzate sul display appariranno nella lingua selezionata. Quando la lavatrice sarà messa in funzione un'altra volta, le indicazioni che appariranno sul display verranno visualizzate nell'ultima lingua scelta. Nota: Se è stata impostata una lingua indesiderata, dopo aver selezionato un programma, premere contemporaneamente i tasti Spin ed Options per circa 3 secondi per cambiare la lingua. Seguire le istruzioni descritte sopra. Selezionare un programma Temp. Spin Options Change Cancel Programmare l’ora È necessario programmare l’ora prima di effettuare il primo lavaggio, come pure ad ogni cambiamento dell’ora legale. Vedere la funzione “impostazione dell'ora”.

ATTENZIONE! Prima di impostare (o modificare) la lingua o prima di impostare l'ora, è necessario selezionare un programma qualunque premendo il tasto programmi (3). Premere ripetutamente questo tasto per modificare la velocità della centrifuga o per scegliere le opzioni senza centrifuga «0», . Il display visualizzerà al posto del messaggio «Fine ciclo alle», a seconda del tessuto scelto, la massima velocità di centrifuga consentita, mentre sopra il relativo tasto, quella effetivamente impostata. Se si scelgono le opzioni “Acqua in vasca” o “Night Cycle” , la lavatrice si fermerà alla fine del programma con l’acqua in vasca.

5. Scegliere il PROGR./TESSUTI

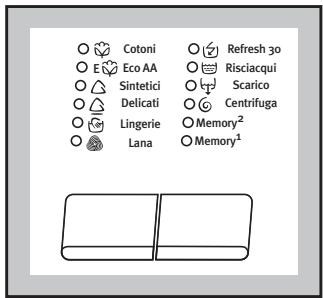

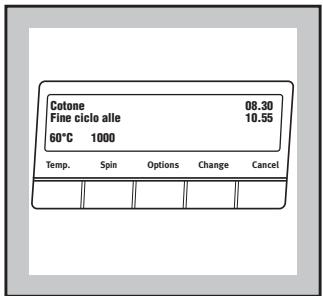

desiderato Premere i tasti Programmi (3) per scegliere il tessuto od il programma desiderato. Il display indicherà il programma selezionato e la durata del programma stesso «Fine ciclo alle» (la durata del ciclo di lavaggio scelto viene calcolata sulla base del carico massimo previsto per ogni tipo di biancheria). La spia accanto al tasto inizia a lampeggiare. Se il carico di biancheria è ridotto, all’avvio del ciclo il display indicherà sempre il tempo relativo al carico massimo. Durante lo svolgimento del ciclo il tempo verrà gradualmente adeguato al carico presente.

8. Scegliere le opzioni

A seconda del programma scelto, alcune opzioni sono disponibili e sono visualizzate durante la fase di selezione. Non tutte le opzioni sono compatibili con il programma selezionato. Le icone delle opzioni non compatibili non sono visualizzate.

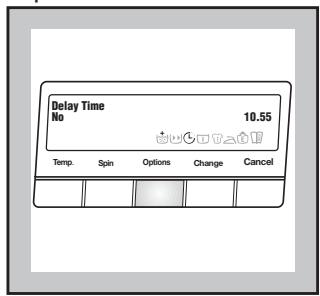

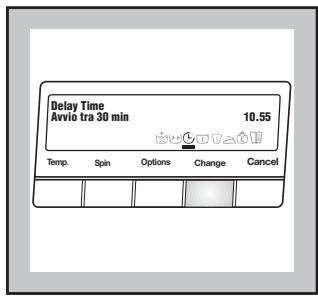

9. Selezionare il “Delay Time”

Se si desidera scegliere una temperatura di lavaggio diversa da quella automaticamente proposta dalla lavatrice, premere sul tasto Temp. Il display visualizzerà al posto del messaggio «Fine ciclo alle», a seconda del tessuto scelto, la massima temperatura consentita, mentre in basso a sinistra la temperatura selezionata. Prima di avviare il programma, se desiderate posticipare la partenza, selezionare l'opzione di “Delay Time”. Questa opzione permette di ritardare la partenza del programma di lavaggio di 30 minuti 60 minuti - 90 minuti, 2 ore fino ad un massimo 20 ore. Il display mostrerà la durata del ciclo selezionato sommato alla partenza ritardata impostata. Cotone MAX 95°C

Delay Time Avvio tra 30 min

10. Avviare il programma

Se nessuna di queste condizioni è presente, alla messa in PAUSA la spia oblò si spegnerà e l’oblò potrà essere aperto. Premere il pulsante : la spia relativa smette di lampeggiare, si accende la spia oblò ed inizia la fase di lavaggio. Se è stata scelta l’opzione DELAY TIME (Partenza ritardata), la macchina inizia il conto alla rovescia. Qualora non fosse possibile aprirlo (spia oblò accesa) e fosse assolutamente necessario farlo, bisognerà spegnere la macchina con il tasto On/Off. Dopo circa 3 minuti l’oblò potrà essere aperto. Attenzione al livello d’acqua in macchina e alla temperatura! Cotone Fine ciclo alle 60°C Temp.

Il programma ripartirà dal punto in cui era stato interrotto ripremendo On/Off dopo la chiusura dell’oblò.

La macchina si ferma automaticamente, risuonano dei segnali acustici a meno che non sia stato selezionata l’opzione SUONO SPENTO.

11. Modificare un programma già in corso

Prima di effettuare qualsiasi modifica bisogna mettere la macchina in PAUSA premendo AVVIO/PAUSA È possibile modificare qualsiasi fase prima che il programma la esegua. La modifica di un programma relativamente alla temperatura è possibile, ovviamente, solo in fase di lavaggio. Se è stata scelta l’opzione ACQUA IN VASCA , la spia del tasto oppure NIGHT CYCLE si spegne; il display visualizza i messaggi «Fine Ciclo - Porta Bloccata» e la spia oblò resterà accesa per segnalare che l’oblò è bloccato e che l’acqua dovrà essere scaricata. Al completamento del programma risuonano dei segnali acustici ed appare sul display il messaggio «Fine ciclo - Porta apribile». Se è necessario scaricare l’acqua per cambiare un programma in corso effettuare le seguenti operazioni: La spia oblò si spegne immediatamente. - mettere la macchina in pausa premendo - premere 3 volte il tasto Cancel per annullare il programma precedentemente selezionato. Selezionare il programma SCARICO premendo il tasto PROGRAMMI. - premere AVVIO/PAUSA Premere 3 volte sul tasto Cancel per annullare il programma appena eseguito. Se non si effettua questa operazione, alla riaccensione della macchina il display mostrerà il programma precedente ed i messaggi «Fine ciclo - Porta apribile» e risuonerà il segnale acustico. Alla fine dello scarico si può selezionare un nuovo programma e ripremere per avviarlo. Nota: alla riaccensione della macchina, per annullare il programma precedentemente eseguito è anche sufficiente premere uno dei due tasti “PROGRAMMI” e scegliere il nuovo programma.

13. Annullare un programma già in corso

Ripremere il tasto On/Off per spegnere la macchina, la spia relativa si spegne. Per annullare bisogna prima mettere la macchina in pausa premendo . Premere 3 volte il tasto Cancel per annullare il programma in corso. Dopo aver selezionato il nuovo programma e premuto il tasto , il ciclo di lavaggio inizierà senza lo scarico dell’acqua presente in vasca. Togliere la biancheria.

14. Apertura dell’oblò in corso di

programma Controllare che il cesto sia completamente vuoto facendolo ruotare con le mani. Ciò per evitare che gli indumenti eventualmente dimenticati vengano danneggiati in un lavaggio successivo (ad es. restringendosi) oppure che colorino un altro carico di biancheria. L’oblò può essere aperto, dopo aver messo la macchina in PAUSA, a condizione che: Si consiglia di chiudere il rubinetto dell'acqua ed estrarre la spina dalla presa di corrente.

• la macchina non si trovi in fase di riscaldamento oltre i 55°C Lasciare l'oblò socchiuso per aerare la macchina.

• il livello dell’acqua non sia alto
• il cesto non sia in movimento

Programmi di lavaggio Programma/ temperatura Tipo di biancheria e simboli sulle etichette Descrizione programma Opzione possibile Bianchi, ad es. lenzuola, tovaglie, biancheria per la casa Lavaggio a 60°-95°C 3 risciacqui Centrifuga lunga CENTRIFUGA

Bianchi e Colorati, ad es. camicie, camicette, biancheria intima, asciugamani, biancheria per la casa Lavaggio a 0°(freddo)-60°C 3 risciacqui Centrifuga lunga CENTRIFUGA

Tessuti in lana recanti l’etichetta “Pura Lana Vergine” Cotone, sintetici e delicati poco sporchi o REFRESH 30’ che necessitano solo di 30º una rinfrescata.

Centrifuga lunga Lavaggio a 0°(freddo)-40°C 3 risciacqui Centrifuga breve

Bianchi e Colorati Economia, ad es. camicie, camicette, biancheria intima, asciugamani, biancheria per la casa

Consumi Energia Acqua kWh litri Lavaggio a 0°(freddo)-40°C 3 risciacqui Centrifuga breve Lavaggio a 0°(freddo)-40°C 3 risciacqui Centrifuga breve Lavaggio a 30°C 2 risciacqui Centrifuga breve

Tabella programmi Programmi speciali Programma/ temperatura RISCIACQUI Tipo di biancheria e simboli sulle etichette Descrizione programma Singoli capi di biancheria in cotone lavati a mano 3 risciacqui con eventuale additivo Centrifuga lunga Singoli capi di biancheria lavati a mano Scarico e centrifuga lunga Consumi* Energia Acqua kWh litri CENTRIFUGA Scarico dell’acqua dell’ultimo risciacquo nei programmi con l’opzione oppure con NIGHT CYCLE SCARICO CENTRIFUGA Opzione possibile CENTRIFUGA 0,12

Questa lavabiancheria è stata progettata per ottenere le massime prestazioni in termini di risultati di lavaggio e con i minori consumi di acqua ed energia con il programma E ed un carico nominale di 7 kg. Il programma per cotoni E con una temperatura di 60° è il riferimento per i dati di consumo dell'etichetta energetica secondo normativa CEE 92/75 (classe energia «A+», 1,19 kWh, 54 litri).

• II dati qui riportati hanno valore puramente indicativo e possono variare a seconda della quantità e del tipo di biancheria, della temperatura dell'acqua caricata e della temperatura dell'ambiente. Essi si riferiscono alla temperatura più alta prevista per ogni programma. ll programma “ciclo lana” di questa lavatrice è stato approvato da Woolmark per il lavaggio dei capi in Iana etichettati “lavabile in lavatrice” che recano i marchi di The Woolmark Company. Seguire le istruzioni riportate sull’etichetta cucita al capo e le indicazioni fornite dal fabbricante della lavatrice. M9605.

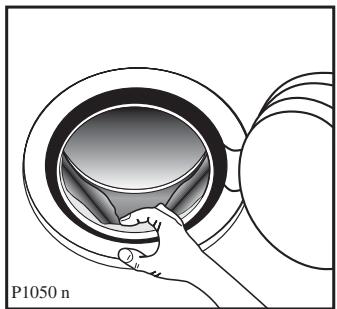

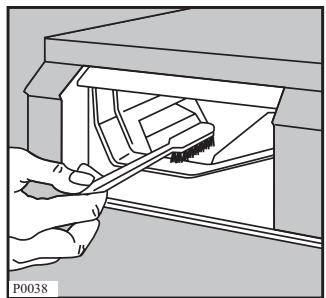

Prima di qualsiasi operazione di manutenzione e pulizia staccare la spina dalla presa. A lungo andare, il detersivo può formare incrostazioni nella sede del cassetto: pulire con un vecchio spazzolino da denti. Rimettere il cassetto al suo posto. Guarnizione oblò Controllare periodicamente che non ci siano fermagli, bottoni, chiodi, spilli nelle pieghe della guarnizione oblò. P0038 Filtrino del tubo di alimentazione Se ci si accorge che la macchina richiede più tempo per riempirsi, bisogna verificare che il filtrino del tubo di alimentazione non sia ostruito. P1050 n Mobile Chiudere il rubinetto delI’acqua. Pulire il mobile della macchina con acqua tiepida e un detersivo neutro non abrasivo. Sciacquare con acqua pulita e asciugare con uno strofinaccio morbido. Pulire il filtrino all’interno del tubo con uno spazzolino. Riavvitare il tubo. Importante: non usare alcool, solventi o prodotti similari per la pulizia del mobile. Pulizia della zona scarico Il ruolo del filtro consiste nella raccolta di filacci e di piccoli oggetti lasciati inavvertitamente nella biancheria. Controllare periodicamente che il filtro sia pulito. Aprire lo sportellino tirandolo verso destra. Mettere un recipiente sotto il filtro per raccogliere l’acqua che uscirà dalla macchina. Cassetto detersivo I detersivi e gli additivi formano, a lungo andare, delle incrostazioni. Pulire il cassetto detersivo di tanto in tanto, passandolo sotto il rubinetto dell’acqua. Per estrarre completamente il cassetto dalla macchina, premere sul tasto in fondo a sinistra. Per poter pulire più facilmente il cassetto, è possibile togliere la parte alta delle vaschette riservate agli additivi. P1062 Estrarre il tubicino di scarico acqua, porlo nella bacinella e togliere il tappo, svitandolo. Quando l’acqua non fuoriesce più, svitare e togliere il filtro. P1220 P1221 P1060

P1061 ITALIANO Manutenzione 132980490I.qxd 06/07/2006

Precauzioni contro il gelo Pulirlo sotto il rubinetto e rimetterlo al suo posto riavvitandolo a fondo. Se la macchina è installata in un locale dove la temperatura potrebbe scendere al disotto di 0°C procedere come segue:

• Staccare la spina dalla presa.
• Chiudere il rubinetto dell’acqua e svitare il tubo di alimentazione dal rubinetto.
• Porre l’estremità del tubicino di scarico e l’estremità del tubo di alimentazione in una bacinella posta sul pavimento e far scaricare l’acqua. P0040 Tappare il tubicino e rimetterlo nella sua sede. Chiudere lo sportellino.

• Riavvitare il tubo di alimentazione acqua e rimettere al suo posto il tubicino di scarico, facendo attenzione a richiudere l’estremità con l’apposito tappo. Scarico di emergenza dell’acqua Eseguendo queste operazioni l’acqua rimasta nella macchina verrà evacuata, evitando la possibile formazione di ghiaccio e, di conseguenza, la rottura di eventuali parti interne. Se la macchina non scarica, procedere come segue per togliere l’acqua dalla vasca:
• togliere la spina dalla presa di corrente;
• chiudere il rubinetto dell’acqua; Quando si farà funzionare nuovamente la macchina assicurarsi che la temperatura dell’ambiente sia superiore a 0°C.

• aspettare che l’acqua si raffreddi (nel caso fosse in corso un programma con temperatura di 60°C o superiore);
• aprire lo sportellino della zona scarico;
• prendere una bacinella, porla sul pavimento, inserire all’interno l’estremità del tubicino di scarico che si trova nell’alloggiamento a fianco del coperchietto della pompa e scaricare a più riprese l’acqua dalla macchina;
• pulire la pompa come descritto precedentemente;
• rimettere il tappo sul tubicino di scarico, riposizionare quest’ultimo, riavvitare il coperchietto e chiudere lo sportellino.

Difetti che si possono eliminare senza l’intervento di un tecnico. Durante il funzionamento della macchina può succedere che uno dei seguenti messaggi appaiano sul display: «Manca acqua. Vedi rubinetto e tubo»: Difficoltà di carico acqua «Scarico intasato. Vedi tubo/filtro»: Difficoltà di scarico «La porta non è ben chiusa»: Oblò aperto Il relativo messaggio vocale verrà riprodotto ripetutamente fino alla eliminazione del problema. Dopo aver rimosso le eventuali cause, premere il pulsante “AVVIO/PAUSA” per riavviare il programma interrotto. Se non è stato possibile eliminarle rivolgersi al centro di assistenza più vicino. Anomalie Cause possibili

• La macchina non parte:

• L’oblò non è ben chiuso. (La porta non è ben chiusa)
• La macchina non riceve corrente.
• Il fusibile dell’impianto domestico è danneggiato.
• Non è stato selezionato un programma e poi premuto il pulsante AVVIO/PAUSA.
• È stata scelta l’opzione “DELAY TIME” (partenza posticipata).

• La macchina non carica acqua:

• Il rubinetto dell’acqua è chiuso. (Manca acqua. Vedi rubinetto e tubo)
• Non esce acqua dal rubinetto. (Manca acqua. Vedi rubinetto e tubo)
• Il tubo di alimentazione è incastrato o piegato. (Manca acqua. Vedi rubinetto e tubo)
• Il filtrino del tubo di alimentazione è ostruito. (Manca acqua. Vedi rubinetto e tubo)
• L'oblò non è chiuso. (La porta non è ben chiusa)

• La macchina carica acqua e la scarica immediatamente:

• L’estremità del tubo di scarico si trova troppo in basso rispetto alla macchina. Vedere il relativo paragrafo nel capitolo «scarico».

• La macchina non scarica e/o non centrifuga:

• Il tubo di scarico è incastrato o piegato. (Scarico intasato. Vedi tubo/filtro)
• Il tubo di scarico o il filtro sono intasati. (Scarico intasato. Vedi tubo/filtro)
• È stato scelto un programma con l’opzione esclusione centriuga «0», l’opzione ACQUA IN VASCA o l’opzione NIGHT CYCLE

• Il carico di biancheria non è ben distribuito nel cesto.

• C’è acqua per terra:

• C’è troppo detersivo o è stato usato un detersivo non adatto (fa troppa schiuma).
• Ci sono perdite da una delle ghiere del tubo di alimentazione. È difficile vedere l’acqua correre lungo il tubo, controllare se è umido.
• Il filtro della pompa di scarico è danneggiato.
• Il tappo del tubicino di scarico non è stato inserito.
• Il filtro della pompa di scarico non è stato riavvitato a fondo dopo la pulizia.

ITALIANO Anomalie di funzionamento 132980490I.qxd 06/07/2006

• Il risultato del lavaggio non è soddisfacente:

• È stato usato poco detersivo o un detersivo non adatto.
• Le macchie “difficili” non sono state sottoposte ad un trattamento preliminare.
• Non è stata scelta la temperatura giusta, abbinata al programma corretto.
• Il cesto è sovraccarico.

• La macchina vibra o fa rumore:

• Non sono state tolte tutte le protezioni che servivano per il trasporto.
• La macchina è appoggiata contro qualche cosa.
• I piedini di sostegno non appoggiano bene al suolo.
• Il carico di biancheria non è ben distribuito nel cesto.
• Forse c’è poca biancheria nel cesto.

• La centrifuga inizia in ritardo o non viene effettuata:

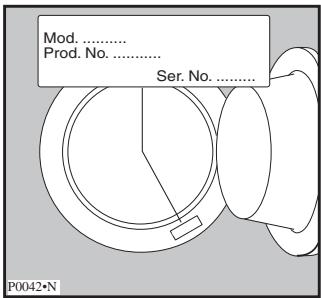

• È intervenuta “la sicurezza antisbilanciamento” che previene vibrazioni eccessive in centrifuga ed assicura stabilità: se all'inizio della fase di centrifuga la biancheria non è uniformemente distribuita all'interno del cesto, la macchina lo riconosce e cerca di ridistribuire il bucato in maniera omogenea, attraverso alcune rotazioni del cesto. Solo quando il bucato si è distribuito in maniera uniforme, viene eseguita la fase di centrifuga, eventualmente ad una velocità ridotta, se c’è ancora un lieve sbilanciamento. Quindi, qualora a fine ciclo la biancheria non fosse sufficientemente centrifugata, consigliamo di ridistribuirla manualmente all'interno del cesto e di selezionare il programma di centrifuga. La macchina è in fase di riscaldamento. Il livello d’acqua in macchina è alto. Il cesto è in movimento. L’oblò non si è ancora sbloccato, la spia sull’oblò è accesa. L’oblò può essere aperto solo con spia oblò spenta. Assistenza e ricambi Mod. .......... Prod. No. ........... In caso di guasto, consultare il capitolo “Anomalie di funzionamento” per verificare se il guasto può essere eliminato autonomamente. Se non si riesce a rimediare all’inconveniente o a localizzarlo, rivolgersi al centro di assistenza. Il servizio di assistenza ed i pezzi di ricambio sono disponibili presso i centri di assistenza o i rivenditori autorizzati (vedere Pagine Gialle alla voce “Elettrodomestici”). Ser. No. .........
