MANUALE UTENTE ZWT 3205 ZANUSSI

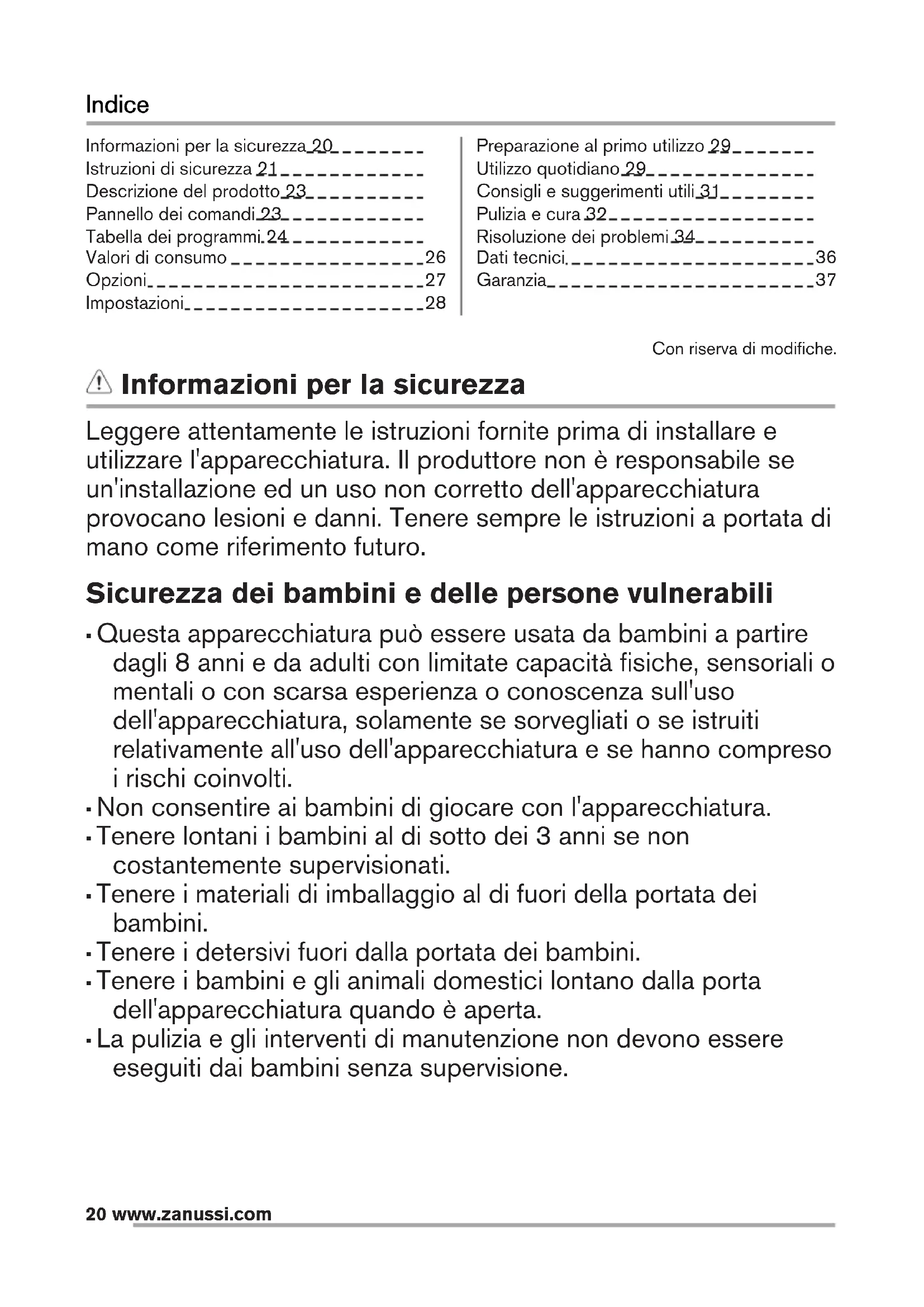

Preparazione al primo utilizzo 29 Utilizzo quotidiano 29 Consigli e suggerimenti utili 31 Pulizia e cura 32 Risoluzione dei problemi 34 Dati tecnici

Con riserva di modifiche. Informazioni per la sicurezza Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro. Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• Non consentire ai bambini di giocare con l'apparecchiatura.

• Tenere lontani i bambini al di sotto dei 3 anni se non costantemente supervisionati.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini.

• Tenere i detersivi fuori dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.

• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione. 20 www.zanussi.comAvvertenze di sicurezza generali

• Non apportare modifiche alle specifiche di questa apparecchiatura.

• Rispettare il volume di carico massimo di 6 kg (consultare il capitolo “Tabella dei programmi”).

• La pressione d'esercizio dell'acqua (minima e massima) deve essere compresa tra 0,5 bar (0,05 MPa) e 8 bar (0,8 MPa).

• Le aperture di ventilazione alla base (ove previste) non devono essere ostruite da un tappeto.

• L'apparecchiatura deve essere collegata correttamente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici. Istruzioni di sicurezza Installazione

• Togliere tutto l'imballaggio e i bulloni per il trasporto.

• Conservare i bulloni per il trasporto. Prima di spostare nuovamente l'apparecchiatura, bloccare il cesto.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è molto pesante. Indossare sempre guanti di sicurezza.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Non installare o utilizzare l'apparecchiatura se la temperatura è inferiore a 0°C o in posizione esposta alle intemperie.

• Accertarsi che il pavimento dove viene appoggiata l'apparecchiatura sia piano, stabile, resistente al calore e pulito.

• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.

• Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e la moquette.

• Non installare l'apparecchiatura in un punto dove non è possibile aprire completamente il coperchio. Collegamento elettrico

• L'apparecchiatura deve disporre di una messa a terra.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata. www.zanussi.com 21• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Solo per il Regno Unito e l'Irlanda: L'apparecchiatura è dotata di spina di alimentazione da 13 amp. Se si rendesse necessario cambiare il fusibile della spina di alimentazione, utilizzarne uno da 13 amp ASTA (BS 1362).

• Questa apparecchiatura è conforme alle direttive CEE. Collegamento dell’acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.

• Prima di collegare l’apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l’acqua finché non è limpida.

• La prima volta che si usa l’apparecchiatura, accertarsi che non vi siano perdite. Utilizzo ATTENZIONE! Vi è il rischio di lesioni, scosse elettriche, incendio, scottature o di danni all'apparecchiatura.

• Utilizzare l’apparecchiatura esclusivamente in un ambiente domestico.

• Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

• Accertarsi di rimuovere tutti gli oggetti metallici dalla biancheria.

• Non collocare un contenitore sotto l'apparecchiatura per raccogliere possibili perdite. Contattare il Centro di Assistenza autorizzato per sapere quali accessori si possono utilizzare. Assistenza Tecnica

• Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.

• Utilizzare esclusivamente ricambi originali. Smaltimento ATTENZIONE! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura. 22 www.zanussi.comDescrizione del prodotto Panoramica dell'apparecchiatura

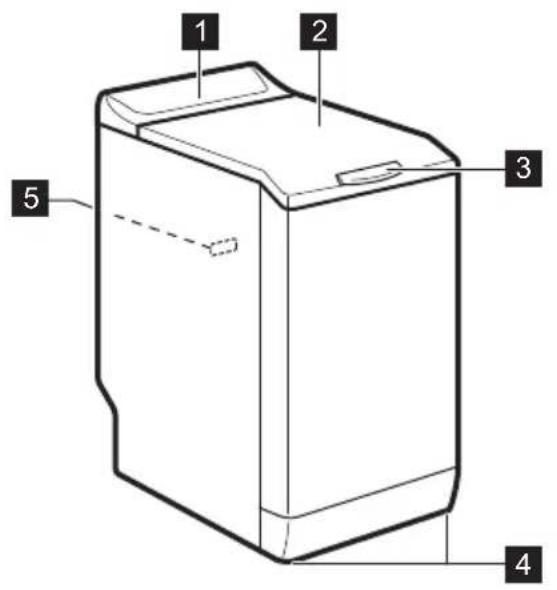

Pannello dei comandi

Maniglia di apertura del coperchio

Piedini per mettere a livello l’apparecchiatura

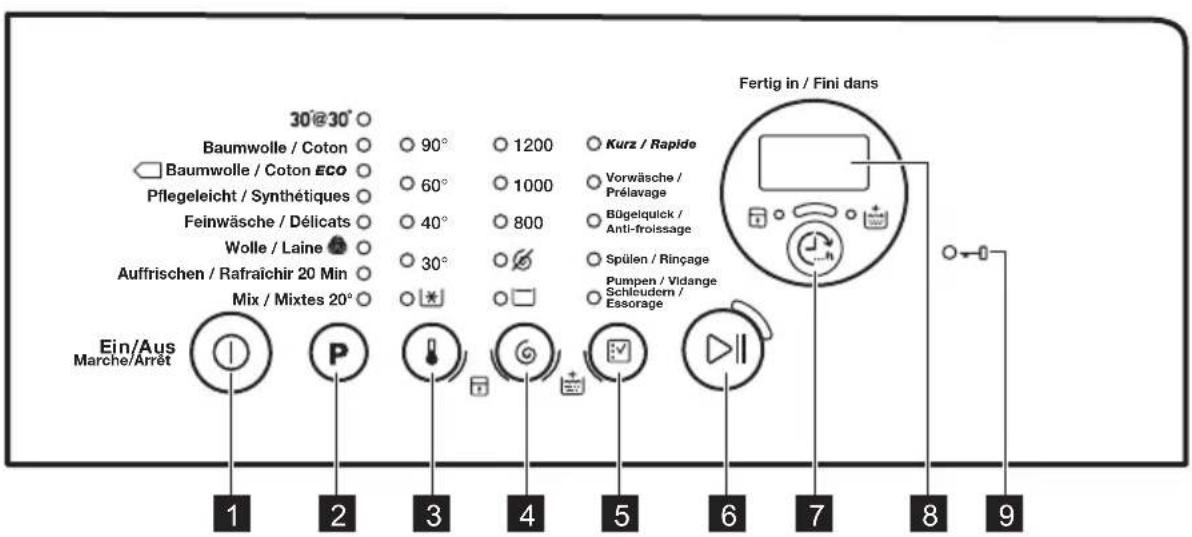

Targhetta dei dati Pannello dei comandi Descrizione del pannello dei comandi

Pulsante touch di selezione programma

Pulsante touch di selezione centrifuga

Pulsante touch di selezione opzione

Pulsante touch di avvio/pausa

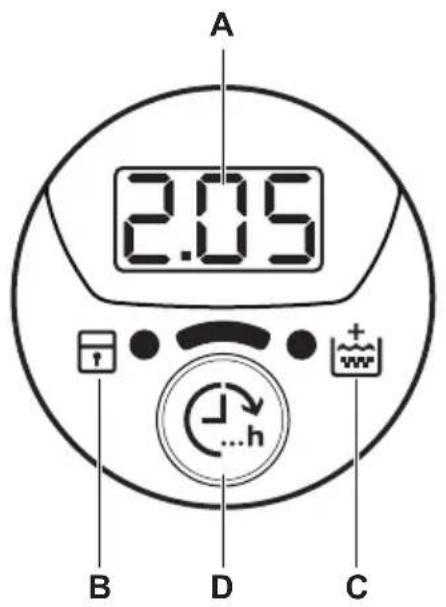

Spia oblò bloccato www.zanussi.com 23Display

• : durata del programma

• : messaggio di errore

• : il programma è terminato. B) Spia Sicurezza bambino:

• Si accende quando questo dispositivo è attivato. C) La spia extra risciacquo:

• Si accende quando questa opzione è attivata. D) Il pulsante touch Fertig in/Fini dans. Tabella dei programmi Programma Intervallo di tem- perature Carico massi-

Velocità mas- sima di centri- fuga Descrizione programma (Tipo di carico e grado di sporco) 30' @ 30° 30°C 2 kg 800 giri/minuto Ciclo breve per capi sintetici e delicati leggermente sporchi o capi da rinfrescare. Baumwolle/Coton 90°C - A freddo 6 kg 1200 giri/minuto Cotone bianco e colorato. Sporco normale e leggero. Baumwolle/ Coton ECO

60°C - 40°C 6 kg 1200 giri/minuto Cotone bianco e colorato. Sporco normale. Il consumo di energia si riduce e la durata del programma di lavaggio viene allungata. Pflegeleicht/Synthé- tiques 60°C - A freddo 2,5 kg 1200 giri/minuto Capi in tessuti sintetici o misti. Sporco normale. Feinwäsche/Délicats 40°C - A freddo 2,5 kg 1200 giri/minuto Tessuti delicati quali capi acrilici, in viscosa e polies- tere. Sporco normale. Wolle/Laine 40°C - A freddo 1 kg 1200 giri/minuto Indumenti di lana lavabili a macchina, a mano e tes- suti delicati che riportano sull'etichetta il simbolo di "lavag- gio a mano".

Velocità mas- sima di centri- fuga Descrizione programma (Tipo di carico e grado di sporco) Auffrischen/Rafraî- chir 20 Min 40°C - 30°C 1 kg 1200 giri/minuto Ciclo molto breve per capi in cotone e sintetici legger- mente sporchi o indossati solo una volta. Mix /Mixtes 20° 20°C 3 kg 1200 giri/minuto Programma speciale per capi in cotone, sintetici e misti leg- germente sporchi. Impostare questo programma per ridurre il consumo di energia. Per ottenere risultati di lavaggio ottimali, assicurarsi che il detersivo sia indicato per le basse tempera- ture

1) Programmi standard per i valori di consumo dell'etichetta energetica. Conformemente alla normativa 1061/2010, questi program- mi sono rispettivamente il "Programma cotone standard a 60°C" e il "Programma cotone standard a 40°C". Si tratta dei programmi più efficien- ti in termini di consumo combinato di energia ed acqua per il lavaggio della biancheria in cotone con un livello di sporco normale. La temperatura dell'acqua della fase di lavaggio può essere leggermente diversa da quella indicata per il programma selezio- nato. 2) Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Può sembrare che il cesto non ruoti in modo appropriato o non ruoti affatto. Non si tratta di un’anomalia.

3) Non è accesa alcuna spia della temperatura.

Compatibilità opzioni programma Program-

Prél- av- age Bügel- quick/ Anti- frois- sage Spü- len/ Rin- çage Pump- en/ Vi- dange Schleu- dern/ Essor- age Mix /Mixtes 20° ■ ■ ■ ■ ■ ■ 1) Quando si imposta questa opzione, si consiglia di ridurre il carico di biancheria. È possibile effettuare un pieno carico, ma i risultati di lavag- gio potrebbero non essere ottimali. Carico raccomandato: cotone: 3 kg, sintetici e delicati: 1,5 kg. Valori di consumo I dati di questa tabella sono indicativi. I dati possono essere influenzati da diversi fattori: la quantità e il tipo di biancheria, la temperatura dell'acqua e dell'ambiente. All'inizio del programma, il display mostra la durata del programma per la capacità di carico massima. Durante la fase di lavaggio, la durata del programma viene calcolata automaticamente e si può ridurre notevolmente se il carico di biancheria è inferiore alla capacità di carico massima (ad es. per i cotoni a 60°C, con capacità di carico massima di 6 kg, la durata del programma supera le 2 ore; con un carico effettivo di 1 kg, la durata del programma non raggiunge 1 ora). Quando l'apparecchiatura calcola la durata reale del programma, sul display lampeggia un puntino. Programmi Carico (kg) Consumo di energia elettrica (kWh) Consumo d'acqua (li- tri) Durata in- dicativa del programma (minuti) Umidità re- sidua (%)

1) Al termine della fase di centrifuga.

Modalità Spento (W) Modalità Acceso (W) 0,48 0,48 Le informazioni riportate nel grafico qui sopra sono conformi alla direttiva della Commissione Europea 1015/2010 che implementa la direttiva 2009/125/CE. Opzioni Temperatura Questa opzione consente di modificare la temperatura predefinita. Spia = acqua fredda. L'indicatore della temperatura impostata si accende. Centrifuga Questa opzione consente di modificare la velocità di centrifuga predefinita. La spia della velocità impostata si accende. Opzioni centrifuga aggiuntive: No centrifuga finale

• Impostare questa opzione per disattivare tutte le fasi di centrifuga. È disponibile solo la fase di scarico.

• La spia corrispondente si accende.

• Impostare questa opzione per tessuti molto delicati.

• La fase di risciacquo utilizza più acqua per alcuni programmi di lavaggio. Antipiega

• Impostare questa opzione per evitare che la biancheria si sgualcisca.

• La spia corrispondente si accende.

• Al termine del programma è presente dell’acqua nel cesto.

• Il cesto ruota regolarmente in modo da non sgualcire la biancheria.

• Lo sportello resta bloccato. Prima di aprire lo sportello si deve scaricare l'acqua. Per scaricare l'acqua fare riferimento al capitolo "Al termine del programma". Kurz/ Rapide Questa opzione consente di ridurre la durata del programma. Impostare questa opzione per capi leggermente sporchi o da rinfrescare. La spia corrispondente si accende. Vorwäsche/ Prélavage Questa opzione consente di aggiungere una fase di prelavaggio ad un programma di lavaggio. Utilizzare questa opzione per capi molto sporchi. Quando si imposta questa opzione, la durata del programma aumenta. La spia corrispondente si accende. Bügelquick/ Anti-froissage L'apparecchiatura lava delicatamente e centrifuga la biancheria per evitare sgualciture. www.zanussi.com 27L'apparecchiatura riduce la velocità di centrifuga, utilizza più acqua ed adatta la durata del programma al tipo di biancheria. La spia corrispondente si accende. Spülen/ Rinçage Questa opzione consente di eseguire un solo unico risciacquo di un programma di lavaggio selezionato. Impostando la funzione Extra risciacquo (

l'apparecchiatura aggiunge altri due o più risciacqui. La spia corrispondente si accende. Pumpen/ Vidange Schleudern/ Essorage Questa opzione consente di eseguire il ciclo di centrifuga e scarico. La fase di centrifuga è adatta al programma di lavaggio impostato. Impostando l'opzione Esclusione centrifuga ( ), l'apparecchiatura esegue solo lo scarico. Fertig in/Fini dans Con questa opzione è possibile impostare il numero di ore entro il quale si desidera che termini il programma di lavaggio. Si può impostare da un minimo di 3 a un massimo di 20 ore. Il display indica il numero di ore e la spia sopra il pulsante è accesa. Extra risciacquo Questa opzione consente di aggiungere alcuni risciacqui ad un programma di lavaggio. Usare questa opzione per le persone allergiche ai detersivi e nelle zone in cui l'acqua è dolce. Si accende la spia corrispondente.

Impostazioni Extra risciacquo Questa opzione permette di impostare in modo permanente un Extra Risciacquo quando si imposta un nuovo programma.

• Per attivare/disattivare questa opzione, premere contemporaneamente i tasti e finché la spia si accende/spegne. Sicurezza bambino Questa opzione consente di evitare che i bambini possano giocare con il pannello dei comandi.

• Per attivare/disattivare questa opzione, premere contemporaneamente i tasti

finché la spia si accende/spegne. Attivare questa opzione dopo aver premuto il tasto : i tasti sono bloccati (eccetto il tasto

Questa opzione rimane attiva anche quando si spegne l'apparecchiatura. Segnali acustici Viene emesso un segnale acustico quando:

• Al termine del programma di lavaggio.

• Se l'apparecchiatura presenta un problema. Per disattivare/attivare i segnali acustici, sfiorare contemporaneamente i tasti e per 4 secondi. Se si disattivano i segnali acustici, gli stessi continueranno a funzionare in caso di malfunzionamento dell'apparecchiatura.

1) Vedere in "Impostazioni" come attivare questa opzione.

28 www.zanussi.comPreparazione al primo utilizzo

1. Mettere una piccola quantità di detersivo

nella vaschetta per la fase di lavaggio.

2. Impostare e avviare un programma per il

cotone alla massima temperatura senza carico. In questo modo si rimuoveranno eventuali residui di lavorazione dal cesto e dalla vasca. Utilizzo quotidiano ATTENZIONE! Fare riferimento ai capitoli sulla sicurezza. Caricare la biancheria

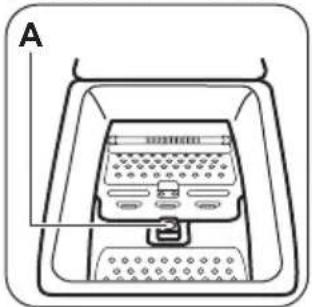

1. Aprire il coperchio dell'apparecchiatura.

2. Premere il tasto A.

Il cesto si apre automaticamente.

3. Mettere la biancheria nel cesto, un capo per

4. Scuotere i capi prima di introdurli

nell'apparecchiatura. Accertarsi di non mettere troppa biancheria nel cesto.

5. Chiudere il cesto e il coperchio.

AVVERTENZA! Prima di chiudere il coperchio dell'apparecchiatura, accertarsi che il cesto sia chiuso correttamente. Uso di detersivi ed additivi Dosare il detersivo e l'ammorbidente. Vaschette del detersivo Vaschetta del detersivo per la fase di prelavaggio. Vaschetta del detersivo per la fase di lavaggio. Vaschetta degli additivi liquidi (am- morbidente, inamidante). AVVERTENZA! Non superare il livello

Attivazione dell'apparecchiatura Tenere premuto per alcuni secondi il tasto per attivare o disattivare l'apparecchiatura. Viene emesso un segnale acustico all'accensione dell'apparecchiatura. L'apparecchiatura esegue un'animazione di avvio. L'animazione mostra rapidamente tutti i programmi di lavaggio e le impostazioni predefinite per temperatura e centrifuga. Il display visualizza la parola On. Impostazione di un programma

1. Premere il tasto di programmazione e

impostare il programma:

• La spia del tasto lampeggia.

la velocità di centrifuga o aggiungere le opzioni disponibili. Quando si attiva un'opzione, la corrispondente spia si accende. Nel caso di errori nell'impostazione, il display mostra il messaggio . www.zanussi.com 29Avvio del programma senza l'opzione Fertig in/Fini dans Sfiorare il tasto .

• La spia del tasto smette di lampeggiare e rimane accesa.

• Il programma si avvia, lo sportello si blocca, la spia si accende.

• La pompa di scarico può rimanere in funzione per un breve lasso di tempo all’inizio del ciclo di lavaggio. Dopo circa 15 minuti dall'avvio del programma:

• L'apparecchiatura regola automaticamente la durata del programma in base al carico di biancheria.

• Il display mostra il nuovo valore. Avvio del programma con l'opzione Fertig in/Fini dans

1. Premere ripetutamente il tasto per

selezionare il numero di ore entro le quali si desidera che termini il ciclo di lavaggio. Il display visualizza il numero di ore impostato (es. ) e la spia sopra il tasto è accesa per indicare che questa opzione è attiva.

2. Sfiorare il tasto :

• L’apparecchiatura inizia il conto alla rovescia.

• Appena è completato il conto alla rovescia, il programma si avvia automaticamente. È possibile annullare o modificare l’impostazione dell'opzione Fertig in/ Fini dans prima di sfiorare il tasto . Dopo aver premuto il tasto , si può soltanto annullare l'opzione Fertig in/Fini dans. Per annullare l'opzione Fertig in/Fini dans: a. Sfiorare il tasto per mettere l'apparecchiatura in pausa. La spia del tasto lampeggia. b. Sfiorare il tasto fino a quando la spia sopra questo tasto si spegne. Sfiorare nuovamente il tasto per avviare immediatamente il programma. Se si utilizzano dei detersivi liquidi in abbinamento con l'opzione Fertig in/ Fini dans, aggiungere i detersivi liquidi con una pallina dosatrice (fornita dal produttore del detersivo). Interruzione di un programma e modifica delle opzioni È possibile modificare solo alcune opzioni prima che si attivino.

La spia di questo tasto lampeggia.

2. Modificare le opzioni. Nel caso si modifichi

un'opzione qualsiasi, l'opzione Fertig in/Fini dans (se impostata) viene disattivata.

3. Sfiorare di nuovo .

Il programma prosegue. Annullamento di un programma

1. Premere il tasto per alcuni secondi per

annullare il programma e per spegnere l'apparecchiatura.

2. Premere nuovamente lo stesso tasto per far

riavviare l'apparecchiatura. A questo punto è possibile impostare un nuovo programma di lavaggio. Prima di iniziare il nuovo programma, l'apparecchiatura potrebbe scaricare l'acqua. In tal caso, accertarsi che il detersivo sia ancora nella vaschetta corrispondente, in caso contrario aggiungere di nuovo il detersivo. Apertura dello sportello Durante lo svolgimento del programma (o del ), lo sportello è bloccato. La spia è accesa. AVVERTENZA! Se la temperatura e il livello dell'acqua nel cesto sono troppo elevati, non è possibile aprire lo sportello. 30 www.zanussi.comPer aprire lo sportello durante i primi minuti del ciclo o quando è stata selezionata ):

1. Sfiorare il tasto per mettere in pausa

2. Attendere alcuni minuti fino a quando la

3. È possibile aprire lo sportello.

4. Chiudere lo sportello e premere

nuovamente il tasto . Il programma (o la ) prosegue. Al termine del programma

• L'apparecchiatura si ferma automaticamente.

• Se attivi, vengono emessi dei segnali acustici.

• Il display si accende.

• La spia del tasto si spegne.

• La spia dello sportello bloccato lampeggia (mentre lo sportello si sblocca) e si spegne.

• È possibile aprire lo sportello.

• Togliere la biancheria dall'apparecchiatura. Assicurarsi che il cesto sia vuoto.

• Premere il tasto per alcuni secondi per spegnere l'apparecchiatura.

• Chiudere il rubinetto dell'acqua.

• Tenere lo sportello socchiuso per evitare muffa e cattivi odori. Il programma di lavaggio è terminato, ma c'è acqua nel cesto:

• Il cesto ruota regolarmente in modo da non sgualcire i tessuti.

• La spia lampeggia per ricordare di scaricare l'acqua.

• La spia di sportello bloccato è accesa. La spia del tasto lampeggia. Lo sportello resta bloccato.

• Prima di aprire lo sportello si deve scaricare l'acqua. Scarico dell'acqua:

1. Per scaricare l'acqua.

• Sfiorare il tasto . L'apparecchiatura scarica l'acqua ed esegue la centrifuga alla massima velocità prevista per il programma di lavaggio selezionato.

• In alternativa, sfiorare il tasto per cambiare la velocità di centrifuga e quindi sfiorare il tasto . L'apparecchiatura scarica l'acqua ed esegue la centrifuga. Se si imposta , l'apparecchiatura esegue solo la fase di scarico.

2. Al termine del programma, una volta spenta

la spia di sportello bloccato e dopo alcuni minuti , è possibile aprirlo.

3. Premere il tasto per alcuni secondi per

spegnere l'apparecchiatura. L'apparecchiatura scarica ed esegue automaticamente la centrifuga dopo circa 18 ore (ad eccezione del programma Lana). Opzione SPEGNIMENTO AUTOMATICO L'opzione SPEGNIMENTO AUTOMATICO disattiva automaticamente l'apparecchiatura per ridurre il consumo di energia. Tutte le spie e il display si spengono quando:

• Non si usa l'apparecchiatura da 5 minuti prima di sfiorare . Premere il tasto per accendere nuovamente l'apparecchiatura.

• Dopo 5 minuti dal termine del programma di lavaggio. Premere il tasto per accendere nuovamente l'apparecchiatura. Il display mostra il tempo dell'ultimo programma impostato. Sfiorare il tasto se si desidera impostare un nuovo ciclo. Consigli e suggerimenti utili Il carico di biancheria

• Suddividere la biancheria in: bianchi, colorati, sintetici, delicati e lana.

• Seguire le istruzioni di lavaggio riportate sulle etichette dei capi.

• Non lavare insieme capi bianchi e colorati.

• Alcuni capi colorati possono scolorire al primo lavaggio. Consigliamo di lavarli separatamente le prime volte.

• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere le cinture.

• Svuotare le tasche e distendere i capi. www.zanussi.com 31• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.

• Rimuovere le macchie difficili.

• Lavare le macchie difficili con un detersivo apposito.

• Fare attenzione alle tende. Togliere i ganci o sistemare le tende in una retina o federa.

• Non lavare capi senza orlo o strappati all'interno dell'apparecchiatura. Utilizzare una retina per lavare piccoli capi e/o capi delicati (ad es. reggiseni con ferretto, cinture, calze, ecc.).

• Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga. In tal caso, sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga. Macchie ostinate Per alcune macchie, acqua e detersivo non è sufficiente. Consigliamo di rimuovere tali macchie prima di mettere i capi nell'apparecchiatura. Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto. Detersivi e additivi

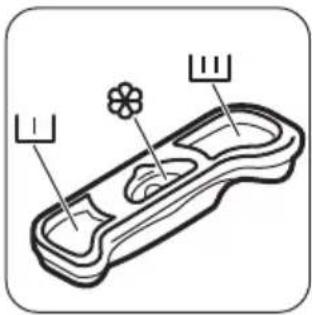

• Usare esclusivamente detersivi e additivi adatti ai lavaggi in lavabiancheria: – detersivi in polvere per tutti i tipi di tessuto, – detersivi in polvere per tessuti delicati (max. 40°C) e lana, – detersivi liquidi, preferibilmente per programmi di lavaggio a bassa temperatura (60°C max.), per tutti i tipi di tessuto o speciali per la lana.

• Non mischiare tipi diversi di detersivi.

• Per motivi ecologici, non usare una quantità di detersivo superiore a quella corretta.

• Osservare le istruzioni riportate sulle confezioni di tali prodotti.

• Usare i prodotti adatti al tipo e colore di tessuto, alla temperatura del programma e al livello di sporco.

• Se l'apparecchiatura non dispone di contenitore del detersivo con lo sportellino, aggiungere i detersivi liquidi in un dosatore (fornito dal produttore del detersivo). Consigli ecologici

• Impostare un programma senza la fase di prelavaggio per lavare la biancheria normalmente sporca.

• Avviare un programma di lavaggio con il carico massimo di biancheria.

• Se necessario, usare uno smacchiatore quando si imposta un programma a bassa temperatura.

• Per usare la quantità corretta di detersivo, verificare la durezza dell’acqua dell'impianto domestico Durezza dell'acqua Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell’acqua per lavabiancheria. Nelle zone in cui l'acqua è dolce non è necessario usare un decalcificatore dell’acqua. Per conoscere il livello di durezza dell'acqua locale contattare l’ente erogatore locale. Utilizzare la quantità corretta di decalcificatore. Osservare le istruzioni riportate sulle confezioni del prodotto. Pulizia e cura ATTENZIONE! Fare riferimento ai capitoli sulla sicurezza. Pulizia esterna Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici. AVVERTENZA! Non utilizzare alcol, solventi o prodotti chimici. Trattamento anticalcare Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell’acqua per lavabiancheria. Controllare regolarmente il cesto per evitare la formazione di calcare e ruggine. 32 www.zanussi.comPer rimuovere particelle di ruggine utilizzare solo prodotti per lavabiancheria. Farlo separatamente dal lavaggio. Osservare le istruzioni riportate sulle confezioni dei prodotti. Pulizia di mantenimento Con i programmi a bassa temperatura è possibile che parte del detersivo resti nel cesto. Eseguire regolarmente una pulizia di mantenimento. A tal fine:

• Togliere la biancheria dal cesto.

• Impostare il programma cotone con la temperatura più alta con una piccola quantità di detersivo. Guarnizione coperchio Controllare periodicamente la guarnizione. Pulirla se necessario con un detergente in crema a base di ammoniaca senza graffiare la superficie della guarnizione. Osservare le istruzioni riportate sulle confezioni dei prodotti. Pulizia del contenitore del detersivo

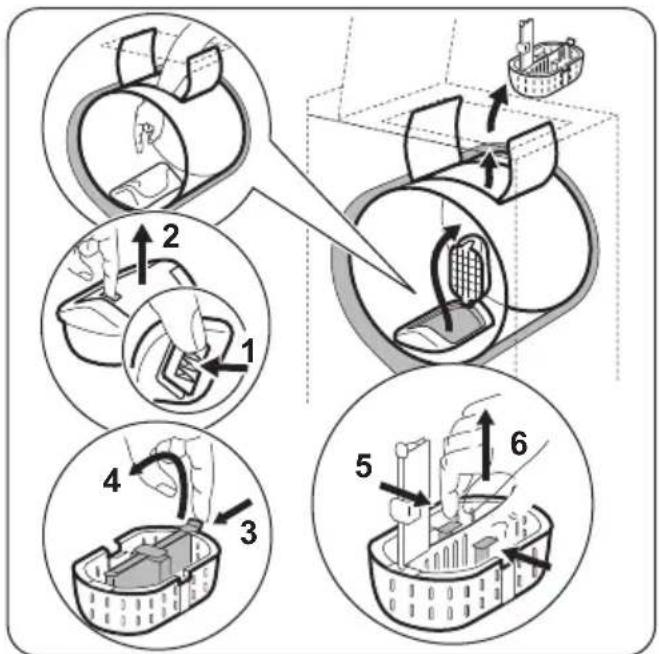

Pulizia del filtro di scarico

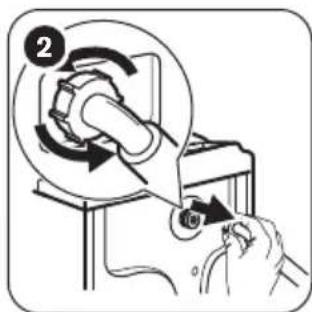

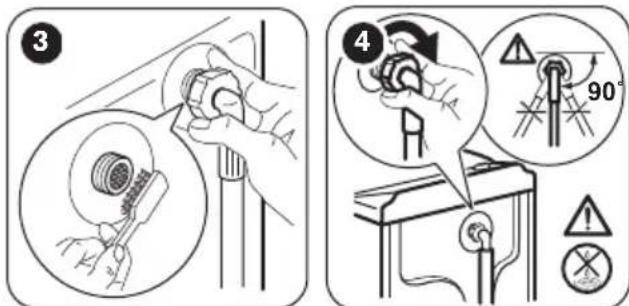

CLACK CLACK Pulizia del tubo di carico e del filtro della valvola

Precauzioni antigelo Se si installa l’apparecchiatura in un luogo in cui la temperatura può scendere al di sotto di 0°C, togliere l'acqua residua dal tubo di carico dell'acqua e la pompa di scarico. Eseguire questa procedura anche quando si desidera effettuare uno scarico di emergenza.

1. Scollegare la spina dalla presa di corrente.

2. Chiudere il rubinetto dell'acqua e staccare il

tubo di carico dell'acqua.

3. Scollegare il tubo di scarico dell'acqua dal

lavandino o dal rubinetto di scarico.

4. Inserire le estremità del tubo di carico e

scarico in un recipiente. Lasciar fluire l'acqua dai tubi.

5. Collegare il cavo di alimentazione alla presa

di corrente e attivare nuovamente l'apparecchiatura.

6. Impostare un ciclo di lavaggio qualsiasi con

l'opzione "Scarico e Centrifuga" e lasciare terminare il ciclo.

7. Premere il tasto per spegnere

8. Staccare la spina dalla presa per scollegare

l'apparecchiatura. ATTENZIONE! Accertarsi che la temperatura sia superiore a 0°C prima di utilizzare nuovamente l'apparecchiatura. Il produttore declina ogni responsabilità per danni causati da basse temperature. Risoluzione dei problemi ATTENZIONE! Fare riferimento ai capitoli sulla sicurezza. Introduzione L'apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se ciò non è possibile, contattare il Centro di Assistenza Autorizzato. In alcuni casi, sono emessi i segnali acustici e il display mostra un codice di allarme:

- L'apparecchiatura non carica l'acqua in modo appropriato.

• - L'apparecchiatura non scarica l'acqua.

• - Il coperchio dell'apparecchiatura o il cesto sono aperti o non sono chiusi correttamente. Controllare entrambi!

• - La tensione è instabile. Attendere che si stabilizzi.

• - Nessuna comunicazione tra gli elementi elettronici dell'apparecchiatura. Spegnerla e riaccenderla. ATTENZIONE! Spegnere l'apparecchiatura prima di eseguire i controlli. 34 www.zanussi.comPossibili guasti Problema Possibile soluzione Il programma non si avvia.

• Verificare che la spina sia collegata alla presa elettrica.

• Assicurarsi che lo sportello dell'apparecchiatura e del cesto siano chiusi adeguatamente.

• Assicurarsi che il fusibile all'interno del quadro elettrico non sia dan- neggiato.

• Assicurarsi di aver premuto il tasto Avvio/Pausa.

• Se è stata impostata la Partenza ritardata, annullare l'impostazione o attendere il termine del conto alla rovescia.

• Disattivare la funzione Sicurezza bambino se attiva. L'apparecchiatura non carica l'acqua in modo appropriato.

• Controllare che il rubinetto dell'acqua sia aperto.

• Controllare che la pressione dell'acqua di alimentazione non sia trop- po bassa. Per ottenere informazioni a questo proposito, contattare l'ente erogatore locale.

• Controllare che il rubinetto dell'acqua non sia ostruito.

• Assicurarsi che il filtro del tubo di carico e il filtro della valvola non sia- no ostruiti. Fare riferimento al capitolo "Pulizia e cura".

• Verificare che il tubo di carico non sia attorcigliato o piegato.

• Controllare che il collegamento del tubo di carico dell'acqua sia stato eseguito correttamente. L'apparecchiatura non scari- ca l'acqua.

• Controllare che lo scarico del lavello non sia ostruito.

• Verificare che il tubo di scarico non sia attorcigliato o piegato.

• Controllare che il raccordo del tubo di scarico sia stato eseguito cor- rettamente.

• Impostare l'opzione di scarico se si seleziona un programma senza fase di scarico.

• Impostare l'opzione di scarico se si imposta un'opzione che termina con l'acqua nel cesto.

• Se le soluzioni qui riportate non risolvono il problema, contattare il Centro di Assistenza Autorizzato (il filtro della pompa di scarico po- trebbe essere ostruito). La fase di centrifuga non si avvia o il ciclo di lavaggio du- ra più a lungo del normale.

• Sistemare manualmente i capi nella vasca e riavviare la fase di centri- fuga. Il problema può essere legato a problemi di sbilanciamento.

• Impostare l'opzione centrifuga.

• Impostare l'opzione di scarico se si imposta un'opzione che termina con l'acqua nel cesto.

• Se le soluzioni qui riportate non risolvono il problema, contattare il Centro di Assistenza Autorizzato (il filtro della pompa di scarico po- trebbe essere ostruito). Presenza di acqua sul pavi- mento.

• Assicurarsi che i raccordi dei tubi dell'acqua siano serrati e non vi sia- no perdite d'acqua.

• Verificare che i tubi di carico e scarico dell'acqua non siano danneg- giati.

• Assicurarsi di utilizzare il detersivo adeguato e la giusta quantità. Non è possibile aprire lo sportello dell'apparecchia- tura.

• Assicurarsi che il programma di lavaggio sia terminato.

• Impostare l'opzione di scarico o di centrifuga se è presente dell’acqua nel cesto. www.zanussi.com 35Problema Possibile soluzione L'apparecchiatura emette un rumore anomalo.

• Assicurarsi che il livellamento dell'apparecchiatura sia corretto. Fare riferimento alla sezione 'Istruzioni di installazione'.

• Assicurarsi che la confezione e/o i dadi per il trasporto siano stati ri- mossi. Fare riferimento alla sezione 'Istruzioni di installazione'.

• Aggiungere altri capi nel cesto. Il carico potrebbe essere insufficiente. L'apparecchiatura carica e scarica immediatamente l'ac- qua.

• Accertarsi che il tubo di scarico sia nella posizione corretta. L'estremi- tà del tubo potrebbe essere posizionata troppo in basso. Fare riferi- mento alla sezione 'Istruzioni di installazione'. Il ciclo è più breve rispetto al tempo visualizzato.

• L'apparecchiatura calcola una nuova durata in base al carico di bian- cheria. Fare riferimento al capitolo "Valori di consumo". Il ciclo è più lungo rispetto al tempo visualizzato.

• Un carico di biancheria sbilanciato aumenta la durata. Non si tratta di un'anomalia. I risultati del lavaggio non so- no soddisfacenti.

• Aumentare la dose di detersivo o utilizzare un altro prodotto.

• Utilizzare un prodotto speciale per eliminare le macchie difficili prima di lavare la biancheria.

• Accertarsi di impostare la temperatura corretta.

• Ridurre il carico di biancheria. Non è possibile impostare un'opzione.

• Accertarsi di premere soltanto il(i) tasto(i) desiderato(i). Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza autorizzato. Se il display mostra altri codici di allarme. Attivare e disattivare l'apparecchiatura. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza autorizzato. Assistenza Tecnica Consigliamo sempre l’impiego di ricambi originali. Assicurarsi di avere a portata di mano i seguenti dati quando si contatta il Centro di Assistenza autorizzato. Le informazioni di seguito riportate si trovano sulla targhetta dei dati: modello (Mod.), PNC (Prod.No.), Numero di serie (Ser.No.). Dati tecnici Dimensione Larghezza/Altezza/Profondità/ Profondità totale 400 mm/890 mm/600 mm/600 mm Collegamento elettrico Tensione Potenza totale Fusibile Frequenza 230 V

10 A 50 Hz Coperchio di protezione che impedisce l'ingresso di sporco e umidità, eccetto dove l'apparecchiatura a bassa tensione non ha una protezione contro l'umidità IPX4 Pressione dell’acqua di ali- mentazione Minima Massima 0,5 bar (0,05 MPa) 8 bar (0,8 MPa) 36 www.zanussi.comAlimentazione dell'acqua

Acqua fredda Carico massimo Cotone 6 kg Classe di efficienza energetica A++ Velocità di centrifuga Massima 1200 giri/min.

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso. CONSIDERAZIONI SULL'AMBIENTE Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. www.zanussi.com 37Per la Svizzera: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch 38 www.zanussi.com *www.zanussi.com 39www.zanussi.com/shop 192971082-A-472014
