BEDIENUNGSANLEITUNG ZWF-1650 ZANUSSI

GEBRAUCHSANWEISUNG USER MANUAL

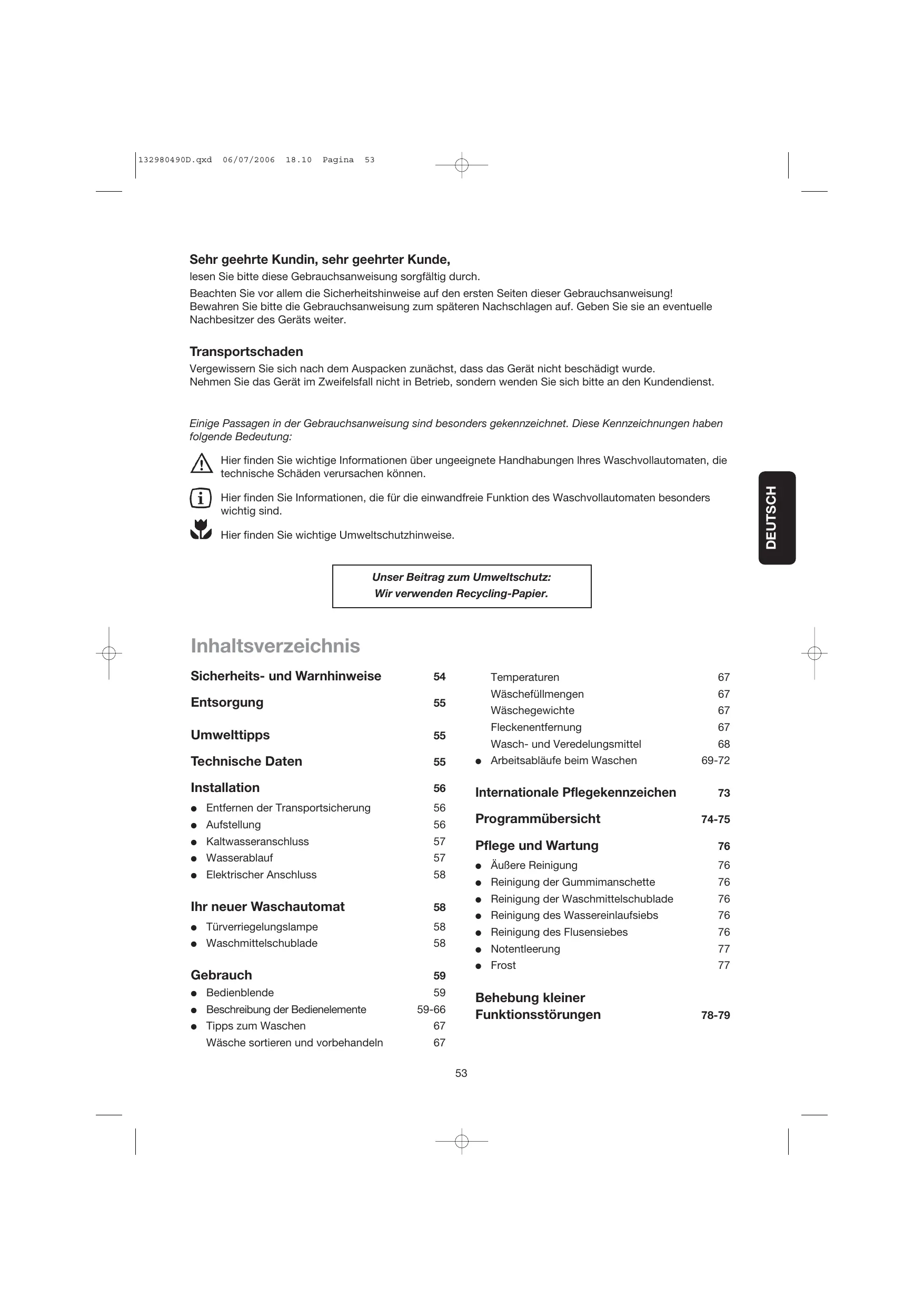

Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter. Transportschaden Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst. Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung: DEUTSCH Hier finden Sie wichtige Informationen über ungeeignete Handhabungen lhres Waschvollautomaten, die technische Schäden verursachen können. Hier finden Sie Informationen, die für die einwandfreie Funktion des Waschvollautomaten besonders wichtig sind. Hier finden Sie wichtige Umweltschutzhinweise. Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier. Inhaltsverzeichnis Sicherheits- und Warnhinweise

Internationale Pflegekennzeichen Temperaturen

Wasch- und Veredelungsmittel

Arbeitsabläufe beim Waschen 69-72

Entfernen der Transportsicherung

Programmübersicht 74-75

Elektrischer Anschluss

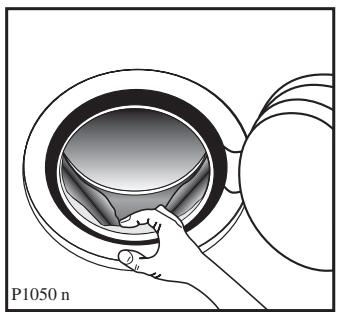

Reinigung der Gummimanschette

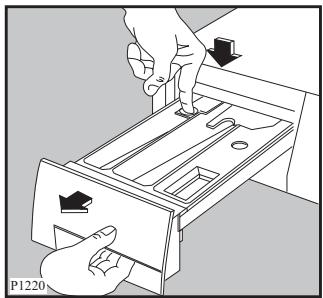

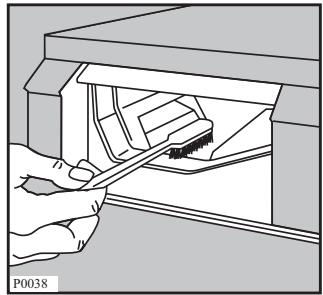

Reinigung der Waschmittelschublade

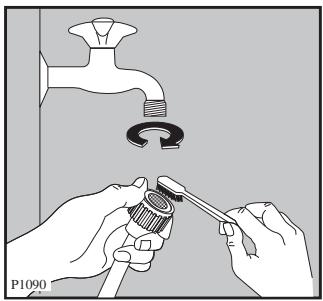

Reinigung des Wassereinlaufsiebs

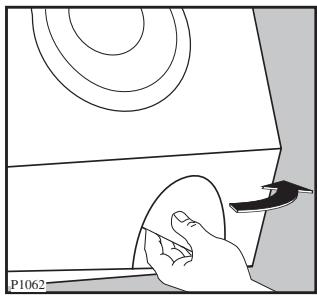

Reinigung des Flusensiebes

Ihr neuer Waschautomat

Türverriegelungslampe

Waschmittelschublade

Beschreibung der Bedienelemente

Wäsche sortieren und vorbehandeln

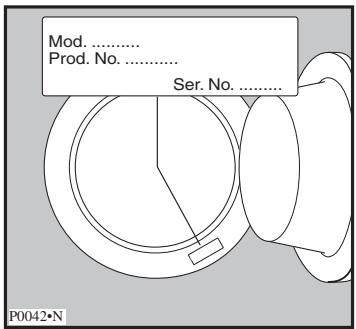

Behebung kleiner Funktionsstörungen 59-66

Sicherheits- und Warnhinweise Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden. ● Waschen Sie vorgereinigte Wäsche, so müssen Allgemeine Sicherheit entflammbare Lösungsmittel vollständig ● Reparaturen an Elektrogeräten dürfen nur von verdunstet sein. Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich grundsätzlich an unseren Werkskundendienst oder an eine von uns autorisierte Vertragswerkstatt. Nur OriginalErsatzteile erfüllen alle Anforderungen!

Bei Funktionsstörungen Wasserhahn zudrehen, Gerät vom Netz trennen. Der Waschautomat ist vom Netz getrennt, wenn der Netzstecker gezogen oder die Sicherung(en) ausgeschaltet ist (sind).

Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am Stecker.

Bei Betrieb mit hohen Temperaturen wird das Türglas heiß. Bitte nicht berühren! Installation

Entfernen Sie vor der Inbetriebnahme sorgfältig das ganze Verpackungs- und Transportsicherungsmaterial, sonst könnten Gerät und Wohnung schwerwiegende Beschädigungen erleiden. Lassen Sie die beim Elektro- bzw. Wasseranschluss des Geräts erforderlichen Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.

Der Aufstellplatz darf nicht mit textiler Auslegeware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.

Gebrauch Benutzen Sie das Gerät nur zum Waschen von haushaltsüblicher Wäsche.

Wird das Gerät zweckentfremdet oder falsch bedient, kann keine Haftung für eventuelle Schäden übernommen werden.

Verwenden Sie nur Waschmittel, die für Waschautomaten geeignet sind. Beachten Sie die Hinweise der Waschmittelhersteller.

Waschen Sie kleine Wäschestücke (Söckchen, kleine Taschentücher, waschbare Gürtel etc.) in einem geeigneten Stoffbeutel oder in einem Kopfkissenbezug, weil diese Artikel zwischen Laugenbehälter und Trommel rutschen können. Färbemittel müssen für den Einsatz in Waschautomaten geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.

Entfärbemittel können zu Korrosion führen. Aus diesem Grunde dürfen sie in Waschautomaten nicht verwendet werden.

Nicht in die drehende Trommel greifen.

Bevor Sie das Gerät öffnen, prüfen Sie stets durch die Einfülltür, ob das Wasser abgepumpt wurde. Sollte sich noch Wasser in der Maschine befinden, so pumpen Sie ab, bevor Sie die Einfülltür öffnen. Ziehen Sie im Zweifelsfall die Gebrauchsanweisung zu Rate (siehe Kapitel “Arbeitsabläufe beim Waschen”).

Lassen Sie die Einfülltür bis zu Ihrer nächsten Wäsche leicht geöffnet, damit die Türdichtung auch künftig wirksam bleibt und die Trommel austrocknen kann.

Lassen Sie das Gerät nach dem Gebrauch nicht unnötig lange eingeschaltet. Schalten Sie den Hauptschalter aus und schließen Sie den Wasserhahn. Sicherheit von Kindern Wenn Sie das Gerät nicht an das Trinkwassernetz anschließen, sondern Regenwasser oder ähnliches verwendet wird, beachten Sie die entsprechenden Bestimmungen (DIN 1986 und DIN 1988).

Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Waschautomaten spielen.

Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.

Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Waschautomaten klettern. Die Maschine ist mit einer Kindersicherungsvorrichtung ausgestattet. Bei eingestellter Kindersicherung kann die EinfüIltür nicht mehr geschlossen und kein Waschprogramm gestartet werden. Kindersicherung einstellen: Drehknopf (an der Innenseite der EinfüIltür) mit einer Münze im Uhrzeigersinn drehen. Der Drehknopf muss sich in waagerechter Position befinden. Der Drehknopf darf sich nach dem Einstellen nicht in versenkter Position befinden, sonst ist die Kindersicherung nicht aktiv. Kindersicherung aufheben Drehknopf entgegen dem Uhrzeigersinn drehen. Er muss sich in senkrechter Position befinden. 132980490D.qxd 06/07/2006

Bei der Entsorgung des Waschautomaten: Ziehen Sie den Netzstecker, zerstören Sie das Türschloss, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. So können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten. P1131

Verpackungsentsorgung Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden. >PE< steht für Polyethylen >PS< steht für Polystyrol >PP< steht für Polypropylen

Entsorgung des Altgeräts Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt. Umwelttipps Am sparsamsten und umweltverträglichsten wird gewaschen, wenn Sie die folgenden Tipps beachten:

Für normal verschmutzte Wäsche genügt ein Programm ohne Vorwäsche.

Nutzen Sie nach Möglichkeit die maximale Beladungsmenge des jeweiligen Programms.

Dosieren Sie das Waschmittel entsprechend Wasserhärte, Verschmutzungsgrad und Wäschemenge. Durch geeignete Vorbehandlung können Flecken und begrenzte Anschmutzungen entfernt werden. Dann können Sie bei niedrigerer Temperatur waschen. Technische Daten Abmessungen Höhe Breite Tiefe 85 cm 60 cm 62 cm – Koch- u. Buntwäsche – Pflegeleicht, Feinwäsche u. – Wolle, Handwäsche 7 kg 3 kg 2 kg Fassungsvermögen (Trockenwäsche): Schleuderdrehzahl (max.) 1600 U/min Spannung Absicherung Gesamtanschlusswert 220-230 V/50 Hz 10 A 2200 W Wasserdruck: min. max. 0,05 MPa 0,8 MPa) Dieses Gerät hat das «CE»-Zeichen und entspricht somit den folgenden EG-Richtlinien: 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinien 89/336/EWG vom 03.05.89 (einschließlich Änderungsrichtlinien 92/31/EWG) - EMV-Richtlinie.

DEUTSCH Entsorgung 132980490D.qxd 06/07/2006

Installation Entfernen der Transportsicherung

8. Verschließen Sie nun alle Öffnungen mit den

Kunststoffabdeckungen, die sich im Beipack befinden. Vor der Installation müssen Sie die Transportsicherungen entfernen. Gehen Sie wie folgt vor:

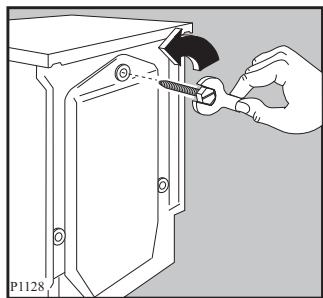

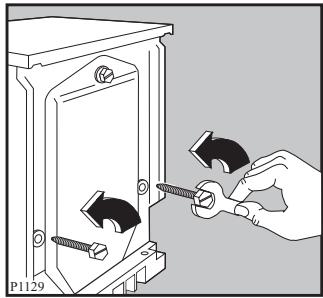

1. Schrauben Sie mit dem beiliegenden Schlüssel,

die zwei unteren Schrauben an der Rückwand des Waschautomaten heraus.

2. Ziehen Sie die zwei Plastikzapfen heraus.

P1128 P0002 Hinweis: Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können. Aufstellung P0001 P1129 Der Waschautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muss mit allen vier Füßen fest auf dem Boden stehen. Waagrechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der Gerätefüße ausgleichen. Unebenheiten des Bodens dürfen niemals durch Unterlegen von Holz, Pappe oder ähnlichen Materialien ausgeglichen werden!

3. Legen Sie das Gerät auf die Rückwand und

passen Sie dabei auf, dass die Schläuche nicht gequetscht werden. Legen Sie zu diesem Zweck zwischen Maschine und Fußboden einen von den Verpackungswinkeln.

4. Entfernen Sie den Polystyrolblock vom

Waschmaschinenboden und lösen Sie die zwei Nylonhüllen.

5. Ziehen Sie sorgfältig den linken Folienschlauch

nach rechts und dann nach unten heraus.

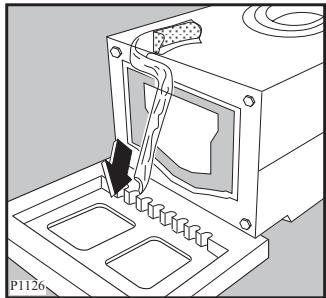

6. Ziehen Sie sorgfältig den rechten Folienschlauch

nach links und dann nach oben heraus. P1126 P1127

7. Stellen Sie die Maschine wieder gerade auf und

schrauben Sie die restliche Schraube an der Rückwand aus. Ziehen Sie den Plastikzapfen heraus.

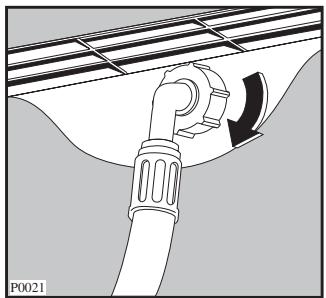

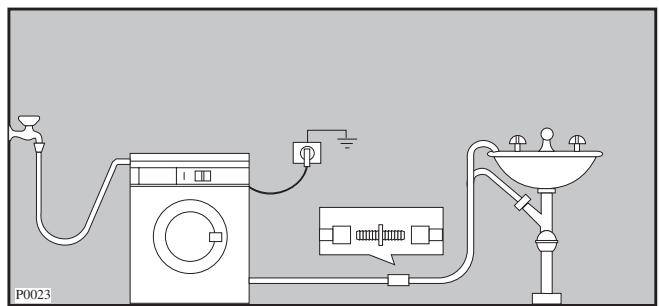

Kaltwasseranschluss Wasserablauf Zum Kaltwasseranschluss ist ein Wasserhahn mit Schlauchverschraubung 3/4" erforderlich. Der Waschautomat kann ohne zusätzlichen Rückflussverhinderer an jede Wasserleitung angeschlossen werden. Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW). Den mitgelieferten Zulaufschlauch am Wasserhahn fest anschrauben. Verwenden Sie niemals bereits benutzte Schläuche. Der Ablaufschlauch kann wie folgt positioniert werden: DEUTSCH

1. Über den Waschbeckenrand mit Hilfe des

beiliegenden Krümmers. Wichtig ist, dass der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande umkippt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand. P0022 P1088

2. In eine Ablaufrohrabzweigung des

Waschbeckens. Die Rohrabzweigung muss oberhalb des Siphons (Geruchverschlusses) sitzen, sodass sich die Krümmung mindestens 60 cm über dem Boden befindet. Das Schlauchende an der Maschinenrückwand kann in allen Richtungen gedreht werden. Positionieren Sie den Schlauch richtig, indem Sie die Schlauchverschraubung etwas lockern. Dann drehen Sie sie wieder fest zu, um Wasseraustritt zu vermeiden.

3. In ein Ablaufrohr.

Empfohlen wird ein 65 cm hohes Standrohr; keinesfalls niedriger als 60 cm oder höher als 90 cm. Das Ablaufschlauchende muss immer belüftet sein, d.h. der Rohrinnendurchmesser muss größer sein als der Schlauchaußendurchmesser. Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 400 cm verlängert werden. Dabei muss der Durchmesser des Verlängerungsschlauchs gleich groß wie der Innendurchmesser des Originalschlauchs sein. Verwenden Sie bitte ein dazu geeignetes Verbindungsstück. P0021 Mitgeliefert wird ein Druckschlauch von 1,5 m Länge. Prüfen Sie bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die Anschlussstelle am Gerät und am Wasserhahn auf Dichtheit. Verlängern Sie niemals den vorinstallierten Zulaufschlauch. Verwenden Sie nur einen neuen, durchgehenden Schlauch vom Geräteanschluss bis zum Wasserhahn mit einem Berstdruck von mind. 60 bar. Der Kundendienst hält derartige Schläuche bereit. Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten! P0023 Wird der Anschluss an neuen oder seit längerer Zeit nicht mehr benutzten Leitungen durchgeführt, empfiehlt es sich, eine gewisse Wassermenge laufen zu lassen, bevor man den Wasserzulaufschlauch am Wasserhahn anschraubt. Dadurch wird vermieden, dass angesammelter Sand oder Rost das Sieb im Schlauch verstopft. Der Verlängerungsschlauch darf keine Knie aufweisen.

Elektrischer Anschluss Die elektrische Sicherheit des Gërats ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist. Das Netzkabel darf nur vom Kundendienst ausgetauscht werden. Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen. Der Anschlusswert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter. Das Gerät entspricht den VDE-Vorschriften. Besondere Vorschriften der örtlichen Elektrizitätswerke sind genauestens zu beachten. Das Netzkabel muss nach Aufstellung des Gerätes leicht zugänglich sein. Ihr neuer Waschautomat Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie.

Das spezielle Wollprogramm behandelt Ihre Wollsachen sehr schonend, dank seinem neu entwickelten Waschrhythmus.

Das Unwucht-Kontrollsystem garantiert für gutes Standverhalten der Maschine während des Schleuderns.

Ihre Waschmaschine spricht jetzt mit Ihnen. Sie ist mit einer modernen VoicePlatine ausgestattet, die Sie durch den gesamten Waschzyklus führt und Sie bei einem Bedienungsfehler warnt. Die gesprochenen Meldungen erleichtern Ihnen das Waschen.

Die Zeit-Vorwahl erlaubt eine Verschiebung der Ausführung des Waschprogrammes auf einen günstigen Zeitpunkt, um beispielsweise in ihrem Wohngebiet vorgesehene Nachtstromtarife ausnutzen zu können. Die automatische Abkühlung der Waschlauge auf 60°C im Kochwasch-Programm vor dem Abpumpen verhindert eine Verformung der Kunststoff-Abwasserleitungen. 1 Waschmittelschublade

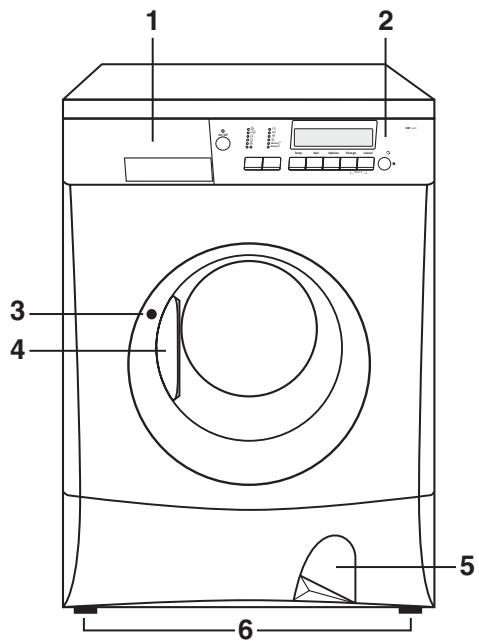

2 Bedienblende 3 Türverriegelungslampe ZWF 1650 4 Einfülltür On/Off

Türverriegelungslampe (3) Die Einfülltür ist während des gesamten Programmablaufs blockiert. Sie kann nur unter bestimmten Bedingungen und nach Erlöschen der Kontrolllampe geöffnet werden.

Waschmittelschublade Vorwaschmittel Hauptwaschmittel Pflegemittel (Weichspüler, Formspüler, Stärke) P1217

Gebrauch Bedienblende ZWF 1650

1 Taste Ein/Aus Achtung Mit dieser Taste wird der Waschvollautomat eingeschaltet. Durch erneutes Betätigen dieser Taste schaltet man die Maschine aus. Nach jedem Programmablauf muss der Programmwähler auf AUS gedreht werden. Dadurch wird das vorhergehende Programm komplett gelöscht. Nun kann ein neues Programm gewählt werden oder das Gerät bleibt ausgeschaltet. 2 Betriebskontrolllampe 4 Display Diese ist mit der Ein/Aus-Taste verbunden: sie leuchtet auf, wenn diese Taste gedrückt wird und erlischt bei erneutem Drücken. Am DISPLAY können mit einigen wenigen Kontrollelementen (1 Programmwahlschalter und 6 Tasten) viele verschiedene Funktionen ausgewählt und miteinander kombiniert werden. Besonders bedienungsfreundlich ist diese Gerätekontrolle durch das interaktive Display. Interaktiv bedeutet, dass das Display vom Waschvollautomaten seine Anzeige verändert und so jede Programmeingabe wiedergibt. Das garantiert dafür, dass nur sinnvolle Eingaben gemacht werden. Die aktuellen Einstellungen werden ständig in der Info-Zeile und in der Options-Zeile angezeigt. 3 Programmwahlschalter Drehen Sie den Schalter für Programmwahl, um das gewünschte Programm einzustellen. Die dazugehörige Anzeige erscheint in dem Fenster. In diesem Fenster wird auch das Programmende des gewünschten Programms angezeigt, welches bei einer maximalen Beladung für jede Textilart berechnet ist. Das Licht der Taste START/ PAUSE blinkt. Falls die Wäschemenge nur gering ist, wird zunächst noch das Programmende für eine maximale Beladung angezeigt. Diese Zeit wird während der Programmausführung fortlaufend angepasst.

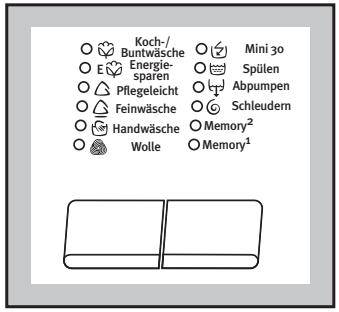

Koch-/ Buntwäsche Energiesparen Pflegeleicht Feinwäsche Handwäsche Wolle 90°C Mini 30

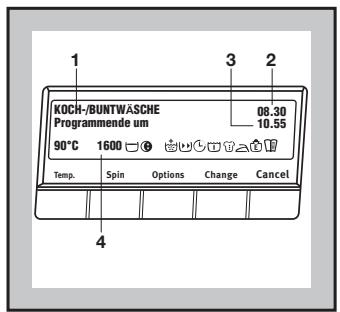

1. Info-Zeile mit den aktuellen Einstellungen.

2. Uhr, die aktuelle Zeit anzeigt.

3. Uhr, die das Ende vom Waschprogramm anzeigt.

4. Zeile, in der Temperatur, Schleuderdrehzahl,

Optionen und Extras angezeigt werden.

Wichtig: Vor der Inbetriebnahme muss die Uhrzeit eingestellt werden. Ebenfalls können Sprache, Helligkeit, Kontrast, Lautstärke des Signaltons angepasst werden. - « » : Funktion Spülstopp. Die Wäsche bleibt im letzten Spülwasser liegen, sie wird nicht geschleudert. Knitterbildung wird dadurch vermindert, wenn die Wäsche nicht gleich entnommen wird. 5 Taste TEMPERATUR (Temp.) - " " : Nachtprogramm : Die Wäsche wird nicht geschleudert. Dies ist besonders vorteilhaft, wenn nachts gewaschen wird: Bestimmen Sie die TEMPERATUR durch mehrmaliges Drücken der Taste, um eine niedrigere oder höhere Temperatur zu erzielen. Bei einigen Programmen ist die Temperatur festgelegt, die Anzeige «Fehlbedienung» erscheint in dem Fenster. Die mögliche Höchsttemperatur erscheint in der zweiten Zeile des Informationsfeldes (anstelle von «Programmende um»). Die gewählte Temperatur erscheint in der Ecke der 3. Zeile des Fensters. Anzeige “O” entspricht der Kaltwäsche.

• Der günstige Nachtstrom wird angewandt. Bei Koch-/Buntwäsche und Pflegeleicht wird mit mehr Wasser gespült. Um Knitterbildung zu vermeiden bleibt die Wäsche am Ende im letzten Spülwasser liegen. Das Programmende mit Spülstopp wird im Display durch das Symbol für die Option Spülstopp oder Nachtprogramm und durch den entsprechenden Schriftzug angezeigt.

• Das Schleudergeräusch wird vermieden. Change Das letzte Spülwasser muss nach Programmende noch abgepumpt werden, bevor die Tür geöffnet werden kann. Cancel Folgende Möglichkeiten stehen zur Wahl: 6 Taste SCHLEUDERDN

• Abpumpen: Um das Wasser abzuführen, wählen Sie das Programm ABPUMPEN dann drücken Sie die Taste START/PAUSE. Drücken Sie die Taste SCHLEUDERN zum Ändern der Schleudergeschwindigkeit, falls die Wäsche mit einer anderen Geschwindigkeit als der vom Hersteller vorgegebenen geschleudert werden soll.

• Schleudern : Um die Wäsche zu schleudern, wählen Sie das Programm SCHLEUDERN (evtl. Schleuderdrehzahl reduzieren mit die Taste SCHLEUDERDN) und drücken Sie START/PAUSE. Durch Drücken der Taste SCHLEUDERN kann die max. Schleuderdrehzahl, die für das entsprechende Waschprogramm vorgegeben ist,

Max 1600 - reduziert werden oder - der Schleudergang ganz abgeschaltet werden oder 40°C

Temp. Spin Options Change Cancel - die Spülstoppfunktion gewählt werden oder - das Nachtprogramm gewählt werden. Im Display wird die jeweilige Einstellung in der zweiten Zeile angezeigt. Die gewählte Schleuderdrehzahl erscheint oberhalb der Taste SCHLEUDERN. Folgende maximale Schleuderdrehzahlen können angewählt werden: Die Symbole bedeuten:

• für Koch-/Buntwäsche, 40°-60°, Spülen und Schleudern: 1600 U/min; - «0» : alle Schleudergänge während des Programmablaufs werden abgeschaltet. Bei Koch/Buntwäsche und Pflegeleicht wird mit mehr Wasser gespült. Am Programmende wird das Wasser abgepumpt. Diese Funktion sollte bei sehr empfindlichen Geweben gewählt werden.

• für Pflegeleicht, Wolle und Handwäsche: 900 U/min;
• für Feinwäsche und Mini 30: 700 U/min;

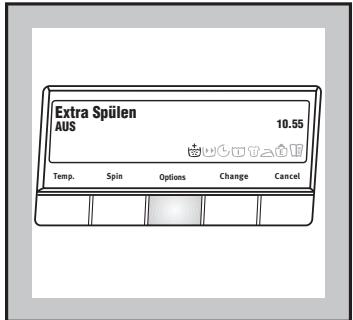

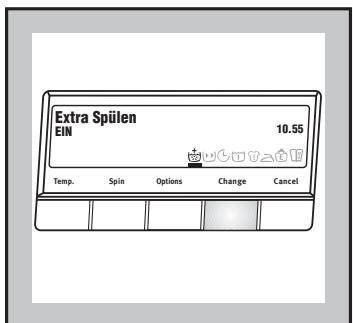

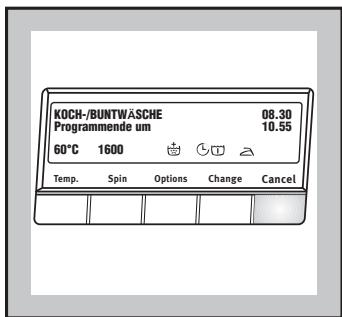

7 Tasten ZUSATZFUNKTIONEN (Options), ÄNDERN (Change) und AUSGANG (Cancel) nen in dem Optionsfenster, falls Sie den Status ändern möchten, drücken Sie die Taste ÄNDERN. Das ausgewählte Symbol wird mit einem Strich markiert. Um eine andere Option dem Programm hinzuzufügen, wählen Sie mit der Taste ZUSATZFUNKTIONEN eine Option aus und gehen wie oben angegeben vor. Je nach gewähltem Programm sind nur einige Zusatzoptionen während der Wahlzeit möglich und sichtbar. Zudem sind die einzelnen Optionen nicht immer zusammen anwendbar. Die anwählbaren Optionen werden in der unteren Displayzeile durch Symbole dargestellt. Nach Beendigung Ihrer Wahl drücken Sie die Taste AUSGANG und die gewählten Optionen erscheinen als Symbole im Display. Anmerkung: um die schon getroffenen Wahlen zu ändern, gehen Sie wie oben beschrieben vor. Mit der Taste ZUSATZFUNKTIONEN können Sie sich zwischen den verschiedenen Symbolen bewegen. Extra Spülen

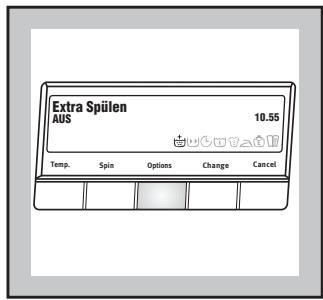

AUS Temp. Spin Extra Spülen: Dieses Programm kann für alle Waschgänge außer dem für Wolle, Seide und dem Sport 30 ausgeführt werden. Die Waschmaschine fügt zwei Spülgänge zu dem Programm Koch-/Buntwäsche und einen für die Programme Pflegeleicht und Feinwäsche hinzu. Options Change Cancel Diese Option eignet sich bei empfindlicher Haut und für Gegenden mit sehr weichem Wasser. KURZ/EXTRA KURZ: Diese Option kann bei wenig verschmutzten Textilien in den Programmen Koch-/Buntwäsche, Pflegeleicht und Feinwäsche angewendet werden. Sie erhalten somit in sehr kurzer Zeit ein gutes Ergebnis. Die Waschzeit wird je nach Wäscheart und gewünschter Temperatur verkürzt. Sie haben zwei Möglichkeiten: Kurz oder Extra Kurz ; dies wird im angezeigt. Mit der Taste ÄNDERN wählen oder ändern Sie die verschiedenen Optionen. Extra Spülen

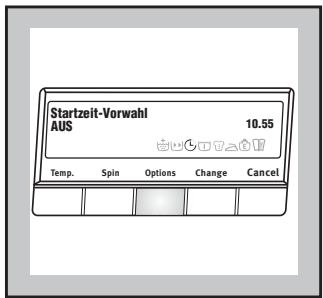

EIN Temp. Spin Options Change Cancel STARTZEIT-VORWAHL: Mit dieser Option können Sie die Startzeit für die Waschprogramme um 30, 60 und 90 Minuten oder von 2 bis 20 Stunden verschieben. Die von Ihnen gewählte Zeit wird in dem Display angezeigt. Die Einstellungen erfolgt nach der Programmwahl und vor dem Betätigen der Taste START/PAUSE. Sie können die Einstellung jederzeit vor dem Betätigen der Taste START/PAUSE aufheben oder ändern. Falls Sie diese Taste schon gedrückt haben, gehen Sie folgendermaßen vor : Mit der Taste AUSGANG kehren Sie zur letzten Wahl zurück.

• Betätigen Sie die Taste PAUSE,
• Annullieren Sie die Startzeitvorwahl, indem Sie den Status auf AUS setzen.
• Drücken Sie die Taste START/PAUSE, um das Programm zu starten. Diese verschiedenen Möglichkeiten werden nach der Programmwahl und vor dem Betätigen der Taste START/PAUSE gewählt. Bei Betätigen der Taste ZUSATZFUNKTIONEN erscheinen alle mit dem gewählten Programm ausführbaren Optionen als Symbole im Display. Das erste Symbol blinkt auf. Die Bezeichnung und der Status (Ein /Aus) erschei- Wichtig : die Tür wird während der Zeit der Zeitverschiebung verschlossen! Falls Sie diese öffnen möchten, drücken Sie zunächst auf die Taste PAUSE. Nach dem Schließen drücken Sie erneut diese Taste.

Die Startzeit-Vorwahl kann nicht auf die Programme Schleudern und Abpumpen angewendet werden. Startzeit-Vorwahl AUS Temp. Spin Options Change

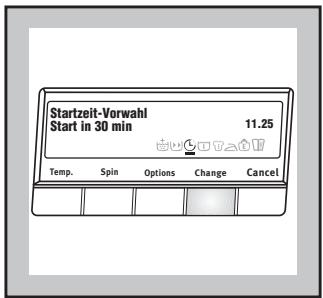

Startzeit-Vorwahl Start in 30 min Cancel Temp. Spin Options EINSTELLUNGEN: Mit dieser Zusatzoption können verschiedene Grundeinstellungen durchgeführt werden, ohne dass das Waschprogramm davon beeinflusst wird. Die verschiedenen Einstellungen können durch Drücken der ZUSATZFUNKTIONEN-Taste aktiviert werden. Um die aktivierte Einstellung zu ändern oder zu bestätigen, die ÄNDERN-Taste drücken.

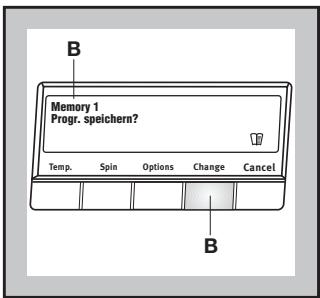

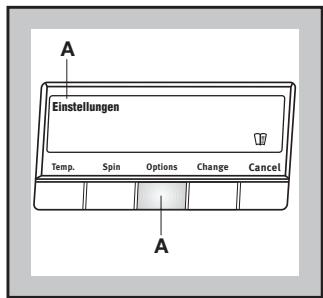

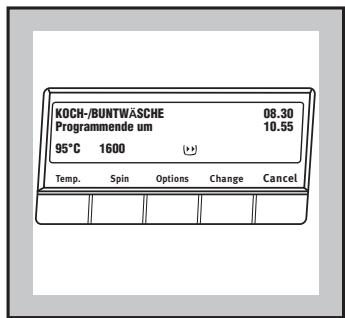

Change Cancel MEMORY 1, MEMORY 2 Die häufig verwendeten Parameter können gespeichert werden. Dazu gibt es 3 Memoryprogramme. Das gespeicherte Programm wird auf die gleiche Weise wie ein anderes Waschprogramm mithilfe der Programmwahl betätigt. VORWÄSCHE: Wählen Sie diese Option, falls Sie eine Vorwäsche wünschen (kann nicht bei den Programmen Handwäsche, Wolle, Seide und Sport 30 angewandt werden). Im Display wird diese Programmwahl mit “MEMORY 1 bzw. MEMORY 2” beschrieben. Die Vorwäsche wird mit einem kurzen Schleudergang für die Programme Koch-/Buntwäsche und Pflegeleicht beendet, beim Programm Feinwäsche wird nur das Wasser abgepumpt.

Programmende um 95°C INTENSIV: Beim Wählen dieser Option bei den Programmen für Koch-/Buntwäsche und Pflegeleicht wird die Waschzeit entsprechend der gewählten Temperatur und Textilart verlängert. Zu benutzen für stark verschmutzte Wäsche. Temp. Diese Funktion kann im Wolle-/FeinwäscheProgramm und in den Programmen Energiesparen und 40-60 Kombi nicht zugewählt werden.

Spin Options Change Cancel

• Wählen Sie ein Programm und evt. Optionen,
• Drücken Sie die Taste ZUSATZFUNKTIONEN so oft, im Display «Einstellungen» erscheint, Auch die Kombination mit der “Extra kurz”Option ist nicht möglich.

• Drücken Sie einmal auf die Taste ÄNDERN um in das Programm «Einstellungen» zu gelangen,
• Wählen Sie mithilfe der Taste ZUSATZFUNKTIONEN den gewünschten Speicherplatz (Memory 1 oder Memory 2): die Meldung: «Progr. speichern ?» erscheint im Display. BÜGELQUICK: Bei dieser Option wird Ihre Wäsche sanft gewaschen und geschleudert, um ein Knittern zu vermeiden und das Bügeln zu erleichtern. Dies kann nur für die Programme Koch-/Buntwäsche und Pflegeleicht gewählt werden. Zudem führt die Maschine für diese Programme zusätzliche Spülgänge aus. Im Programm Koch-/Buntwäsche wird die Schleuderdrehzahl automatisch auf 1000 U/Min herabgesetzt.. Wäschemenge max.: 1 kg.

• Um das gewählte Programm zu speichern, drücken Sie die Taste ÄNDERN. Die Meldung «Programm gespeichert» erscheint im Display.

Einstellungen ENERGIESPAREN: Die Funktion ist nur in den Programmen Pflegeleicht 40°C, 50°C und 60°C wirksam. Die Temperaturreduzierung wird im Hauptwaschgang durch Verlängerung der Waschzeit ausgeglichen. Dadurch kann bei gleicher Waschleistung Energie gespart werden. Anzuwenden bei normal verschmutzter Wäsche. Temp. Spin Memory 1 Progr. speichern? Options

Bemerkung: um die Parameter des gespeicherten Programms zu ändern, kehren Sie zum Anfang dieses Kapitels zurück.

Die von Ihnen gespeicherten Programme sind in der Programmwahl unter dem Punkt Memory 1/Memory 2 verfügbar.

• Sie die Taste ZUSATZFUNKTIONEN so oft, bis im Display "Extra Spülen" angezeigt wird.

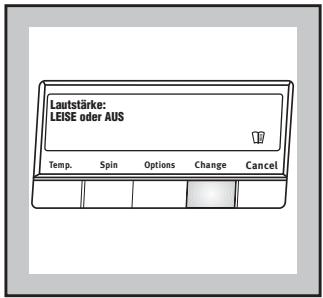

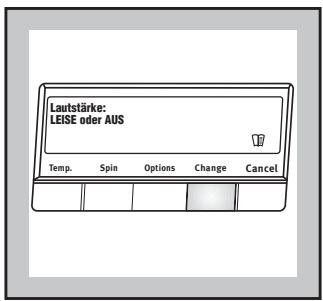

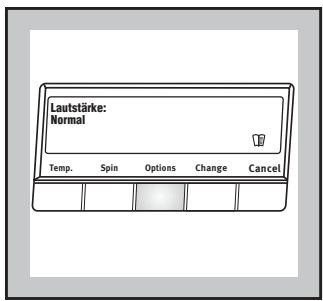

AUS Um die Lautstärke des Signaltons einzustellen :

• Programmwähler auf beliebiges Programm drehen, Temp. Spin Options Change Cancel Extra Spülen

• Drücken Sie die Taste ZUSATZFUNKTIONEN so oft, bis im Display «Einstellungen» erscheint,

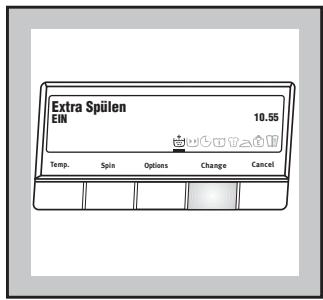

• Drücken Sie die Taste ÄNDERN und wählen Sie das Programm EXTRA SPÜLEN (EIN/AUS),

• Drücken Sie die Taste ZUSATZFUNKTIONEN, so oft, bis der Menupunkt «Lautstärke» im Display erscheint,

• Drücken Sie die Taste AUSGANG, um Ihre Programmwahl zu bestätigen. Zur Rückkehr zu den Programmen drücken Sie diese Taste erneut.

• Drücken Sie die Taste ÄNDERN um die Lautstärke oder Stimme einzustellen: Aus, Normal, Leise für Lautstärke oder Max, Normal, Leise für Stimme. Lautstärke: Normal Temp. Spin Wenn das Programm EXTRA SPÜLEN gewählt ist, werden zwei zusätzliche Spülgänge für das Programm Koch-/ Buntwäsche und ein zusätzlicher Spülgang für das Programm Pflegeleicht und Feinwäsche ausgeführt. Das Symbol erscheint im in der Optionszeile. Lautstärke: LEISE oder AUS Options Change Cancel Temp. Spin Options Change Cancel SPRACHE Beim ersten Einschalten Ihrer Waschmaschine (Programmwahl auf Koch-/Buntwäsche), erscheint zunächst in dem Fenster die deutsche Sprache. Anmerkung: falls Sie eine andere Sprache wählen möchten, folgen Sie den untenstehenden Anweisungen :

• Drücken Sie die Taste AUSGANG, um Ihre Wahl zu bestätigen und ein zweites Mal, um zur Programmwahl zurückzukehren. Hinweis! Durch gleichzeitiges Drücken der Tasten ÄNDERN und AUSGANG kann die Stimme aktviert oder deaktiviert werden.

• Programmwähler auf beliebiges Programm drehen,
• Drücken Sie gleichzeitig auf die beiden Tasten SCHLEUDERN und ZUSATZFUNKTIONEN und halten Sie diese für mindestens 2 Sekunden gedrückt.

Ihre Waschmaschine hat einen niedrigen Wasserverbrauch. Falls jedoch Ihr Wasser sehr hart oder Ihre Haut sehr empfindlich ist, ist ein zusätzlicher Spülgang möglich. Language ENGLISH

• Programmwähler auf beliebiges Programm drehen, Temp.

• Drücken Sie die Taste ZUSATZFUNKTIONEN so oft, bis im Display «Einstellungen» erscheint und das entsprechende Symbol blinkt, Spin Options Change Cancel

• Drücken Sie einmal auf die Taste ÄNDERN um in das Programm «Einstellungen» zu gelangen,

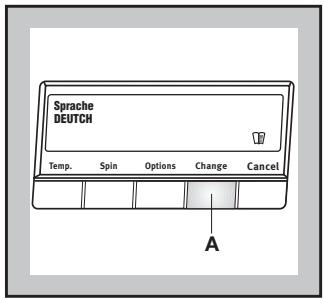

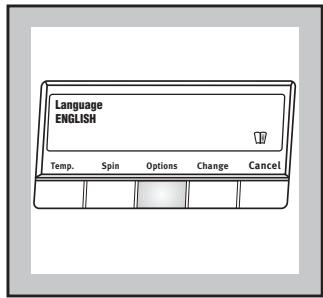

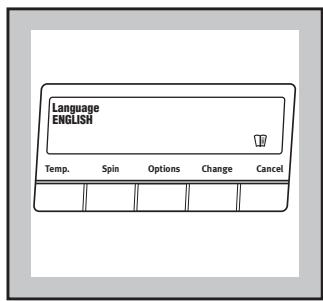

• Drücken Sie nun die Taste ÄNDERN, um die gewünschte Sprache zu wählen,

• Drücken Sie die Taste ÄNDERN, um in Programm «Einstellungen» zu gelangen, 132980490D.qxd 06/07/2006

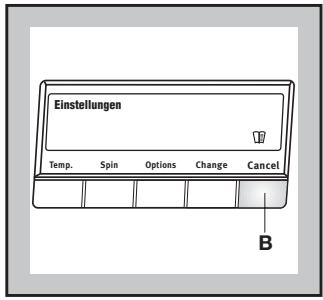

• Nun drücken Sie die Taste AUSGANG, um Ihre Wahl zu bestätigen und um zur Programmwahl zurückzukehren. Mit dieser Option kann der Kontrast vom Display verändert werden. Um den Kontrast im Anzeigefenster einzustellen :

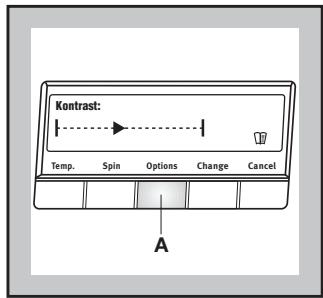

• Programmwähler auf beliebiges Programm drehen, Einstellungen Sprache DEUTCH Temp. Spin Options Change Cancel Temp. Spin Options Change

• Drücken Sie die Taste ZUSATZFUNKTIONEN so oft, bis im Display «Einstellungen» erscheint, Cancel

• Drücken Sie einmal die Taste ÄNDERN, um in das Programm «Einstellungen» zu gelangen,

• Drücken Sie die Taste ZUSATZFUNKTIONEN, so oft, bis Sie zum Menüpunkt «Kontrast» gelangt sind, Hinweis Die Spracheinstellung kann auch über die Anwahl des Programmpunktes SPRACHE im Programm «Einstellungen» erfolgen.

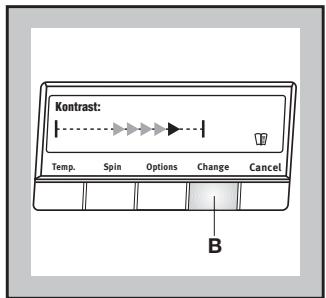

• Drücken Sie die Taste ÄNDERN, um den gewünschten Kontrast einzustellen.
• Drücken Sie die Taste AUSGANG zur Bestätigung. Ihrer Wahl und ein zweites Mal, um zur Programmwahl zurückzukehren. UHRZEIT Es ist wichtig, die Uhrzeit genau einzustellen, da davon die Zeitanzeige für das Ende des Waschprogramms abhängt. Um die Zeit einzustellen oder eine Umstellung von Sommer- auf Winterzeit oder umgekehrt vorzunehmen, folgen Sie bitte den Anweisungen:
• Programmwähler auf beliebiges Programm drehen, Kontrast: Temp. Kontrast: Spin Options Change Cancel Temp. Spin Options

• Drücken Sie die Taste ZUSATZFUNKTIONEN so oft, bis im Display «Einstellungen» erscheint und das entsprechende Symbol blinkt, Change Cancel

• Drücken Sie einmal auf ÄNDERN um in das Programm «Einstellungen» zu gelangen, Um die Helligkeit in dem Anzeigefenster einzustellen:

• Drücken Sie die Taste ZUSATZFUNKTIONEN, so oft, bis im Display "Uhr: Uhr einstellen" angezeigt wird.

• Drücken Sie die Taste ZUSATZFUNKTIONEN so oft, bis im Display «Einstellungen» erscheint,

• Programmwähler auf beliebiges Programm drehen,

• Drücken Sie die Taste ÄNDERN einmal, um in das Programm «Einstellungen» zu gelangen,

• Mit Taste ÄNDERN die aktuelle Uhrzeit einstellen. Mit jedem Tastendruck zählt die Anzeige um eine Minute weiter. Bei gedrückter Taste wechselt die Anzeige in 10 Minuten-Schritten.

• Drücken Sie die Taste ZUSATZFUNKTIONEN, so oft, bis Sie, zum Menupunkt «Helligkeit» gelangt sind,

• Drücken Sie die Taste AUSGANG um Ihre Wahl zu bestätigen und ein zweites Mal, um zu der Programmwahl zurückzukehren.

Uhr: Uhr einstellen Temp.

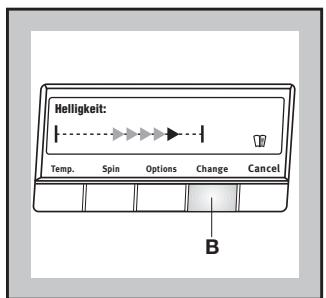

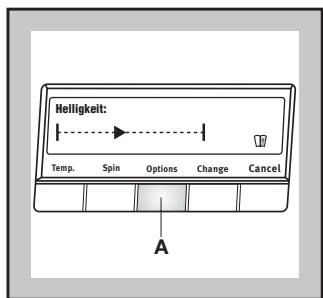

• Drücken Sie die Taste ÄNDERN um die gewünschte Helligkeit einzustellen,
• Drücken Sie die Taste AUSGANG um Ihre Wahl zu bestätigen und ein zweites Mal, um zur Programmwahl zurückzukehren. Spin

Uhr: Uhr einstellen Temp. Spin Options Change Cancel Helligkeit:

Hinweis: Vokale Meldungen Wenn nach Ablauf vom Waschprogramm etwa 10 Minuten lang keine Taste gedrückt wird, schaltet sich die Hintergrundbeleuchtung aus. Eine Voice-Platine unterstützt Sie bei dem gesamten Waschvorgang mit klaren, einfachen und nützlichen Meldungen. Sie können die vokalen Meldungen ein- oder abschalten durch gleichzeitiges Drücken der Tasten ÄNDERN und AUSGANG. Bei angewählter Funktion wird auf dem Display die Meldung "Stimme AKTIVIERT" eingeblendet. Bei deaktivierter Funktion wird auf dem Display die Meldung "Stimme DEAKTIVIERT" eingeblendet. 8 Taste “START/PAUSE” Sie können drei verschiedene Lautstärken (MAX, NORMAL und LEISE) auswählen; drücken Sie hierzu die Taste " Ändern ", rufen Sie EINSTELLUNGEN ab und wählen Sie anschließend die Option Setup. Nach dem Einschalten des Gerätes ist ein angenehmes Jingle zu hören. Diese Taste hat 2 Funktionen:

• Start: Wenn das gewünschte Programm und die Zusatzoptionen ausgewählt worden sind, kann der Waschvollautomat durch Drücken dieser Taste eingeschaltet werden. Die Kontrollleuchte neben der Taste hört auf zu blinken und bleibt eingeschaltet. Es gibt zwei Arten von Meldungen: Wenn eine Startzeit-Vorwahl eingestellt worden ist, beginnt der Countdown. Der Timer wird auf dem Display angezeigt.

Meldungen, die Ihnen erklären, wie ein Waschprogramm ausgewählt wird und Ihnen die verschiedenen Optionen beschreiben. Die Meldungen sind erst einige Sekunden nach einer neuen Auswahl hörbar.

Warnmeldungen. In diesem Fall ertönen die Meldungen sofort und werden bis zur Beseitigung der Ursache wiederholt.

• Pause: Wenn die Taste nochmals gedrückt wird, wird das laufende Waschprogramm unterbrochen. Die Kontrollleuchte neben der Taste beginnt zu blinken. Um das Waschprogramm wieder zu starten, die Taste erneut drücken. Hinweis! Die Voice-Platine spricht mehrere Sprachen. Sie können die gesprochene Sprache auf die gleiche Weise wie die Sprache auf dem Display auswählen. Sollten Sie eine nicht vorhandene Sprache wählen, bleibt das Gerät stumm. Wenn das Waschprogramm mit PAUSE unterbrochen wurde, kann die Tür der Waschtrommel geöffnet werden, wenn:
• die Waschmaschine nicht am Aufheizen ist.
• das Wasser in der Waschtrommel nicht hoch steht.
• sich die Trommel nicht dreht. Bitte beachten! Bevor Veränderungen am laufenden Waschprogramm durchgeführt werden, muss der Waschvollautomat auf PAUSE geschaltet werden!

Programminformationen SPÜLEN Das Gerät führt 1 Spülgang und den Endschleudergang mit max. Drehzahl aus. Flüssiges Zusatzmittel wird aus Waschmittelfach eingespült. Achtung! Je nach Wäscheart, evtl. die Drehzahl reduzieren. ABPUMPEN Damit kann das Wasser in Programmen mit der Zusatzoption Spülstopp , Nachtprogramm oder Einweichen abgepumpt werden. Zuerst den Programmwahlschalter auf AUS stellen, dann das Programm auswählen und die START/PAUSE-Taste drücken. SCHLEUDERN Schleudergang für Handwäsche mit maximaler Schleuderdrehzahl. Das Normalschleudern ist für Kochwäsche gedacht. Die Schleuderdrehzahl kann durch Drücken der SCHLEUDERN-Taste verringert und so an die Wäschestücke in der Trommel angepasst werden. MINI 30 Beim Blitzprogramm handelt es sich um ein vollständiges Programm, das mit den Zusatzoptionen Schleuderdrehzahl, kein Schleudern, Spülstopp, Nachtprogramm und Startzeit-Vorwahl kombiniert werden kann. Es eignet sich für leicht verschmutzte Wäsche und Wäsche, die nur aufgefrischt werden muss. Maximale Trommelbeladung: 3 kg. Waschtemperatur: 30°C. Programmdauer: 30 Minuten. Schleuderdrehzahl: 700 U/min.

Waschmaschine eingehalten wird. M9604. Tipps zum Waschen Handwaschbare Wolle und empfindliche Textilien mit dem Handwasch-Symbol müssen im Programm gewaschen werden. Wäsche sortieren und vorbehandeln

Beachten Sie die Pflegekennzeichen in den Wäschestücken und die Waschanweisung der Hersteller. Wäschefüllmengen Die Angaben über die max. Wäschemenge finden Sie in den Programmtabellen. Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, pflegeleichte Wäsche, Feinwäsche, Wolle. Faustregeln: Farbige und weiße Wäsche gehören nicht zusammen. Weiße Wäsche vergraut dann beim Waschen. Baumwolle, Leinen: volle Trommel, aber nicht überladen.

Neue farbige Wäsche kann beim ersten Waschen Farbe verlieren. Waschen Sie solche Stücke das erste Mal besser allein. Feinwäsche u. Wolle: Trommel nicht mehr als 1/3 füllen.

Achten Sie darauf, dass keine Metallteile (z.B. Büroklammern, Sicherheitsnadeln, Stecknadeln) in der Wäsche verbleiben. Bezüge zuknöpfen, Reißverschlüsse, Haken und Ösen schließen. Lose Gürtel, lange Schürzenbänder zusammenbinden.

Synthetiks: Trommel nicht mehr als 1/2 füllen. Jeweils maximale Beladung bedeutet optimale Nutzung von Wasser und Energie. Bei stark verschmutzter Wäsche die Menge reduzieren. Wäschegewichte Folgende Gewichtsangaben können als Richtwert dienen. Hartnäckige Flecken vor dem Waschen vorbehandeln. Stark verschmutzte Stellen evtl. mit einem Spezialwaschmittel oder einer Waschpaste einreiben. Bademantel Serviette Bettbezug Bettuch Kissenbezug Tischtuch Frottiertuch Geschirrtuch Damennachthemd Damenschlüpfer Herrenarbeitskittel Herrenoberhemd Herrenschlafanzug Bluse Herrenunterhose Gardinen besonders vorsichtig behandeln. Röllchen aus den Gardinen entfernen oder in ein Netz oder einen Beutel einbinden. Temperaturen 95° für normal verschmutzte weiße Kochwäsche (wie z.B. Geschirrtücher, Handtücher, Tafelwäsche, Bettwäsche, usw.) 60° für normal verschmutzte farbechte Wäsche (wie z.B. Hemden, Blusen, Nachthemden, Herrenschlafanzüge, usw.) aus Leinen, Baumwolle oder synthetischen Fasern und für leicht verschmutzte Kochwäsche (z.B. Leibwäsche). 1200 g 100 g 700 g 500 g 200 g 250 g 200 g 100 g 200 g 100 g 600 g 200 g 500 g 100 g 100 g Fleckenentfernung Flecke spezieller Art können mit Waschmittellauge allein nicht gelöst werden. Es empfiehlt sich, diese vor dem Waschen zu entfernen. (kalt) 30°-40° für empfindliche Textilien (z.B. Gardinen), Blut: Frische Flecke sind mit kaltem Wasser auszuwaschen. Geronnenes Blut über Nacht mit Spezialwaschmittel einweichen. In Waschmittellauge ausreiben. Mischgewebe mit Synthetikzusatz und Wolle mit Einnähetikett “mit Spezialausrüstung, filzt nicht” Der Wollwaschgang dieser Waschmaschine wurde gemäß den Woolmark-Standards geprüft und für das Waschen von waschmaschinenfesten WollsiegelProdukten empfohlen, vorausgesetzt, dass die Waschanleitung auf dem Einnäh-Etikett sowie die Anleitung des Herstellers dieser Ölfarbe: Mit Waschbenzin betupfen, Fleck auf weicher Unterlage vorsichtig klopfen, lockern, nochmals oder mehrmals betupfen. Altes Fett: Mit Terpentin betupfen, auf weicher Unterlage mit Fingerspitze und Baumwolltuch ausklopfen.

Das Wasch- und eventuelle Veredelungsmittel wird vor Beginn des Waschprogramms in die betreffenden Fächer der Waschmittelschublade eingeführt. Textilfarben: Mit Entfärber kochend behandeln (nur weiße Sachen). Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Rostflecken, weil das Zellulosegefüge dann bereits angegriffen ist und das Gewebe zur Lochbildung neigt. Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen Dosierhilfen zugeben. Hinweise auf Waschmittelpackung beachten. Stockflecken: Mit Chlorbleichlauge behandeln, gut spülen (nur weiße und chlorecht gefärbte Wäsche). Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche müssen vor Beginn des Waschprogramms in das Fach mit dem Symbol gefüllt werden. Gras: Heiße Seifenlauge mit etwas Salmiak, Reste mit Entfärber behandeln. Kugelschreiber und Alleskleber: Mit Aceton flüssig (*) betupfen und auf weicher Unterlage ausklopfen. Dosierung gemäß den Empfehlungen der Hersteller der Produkte. Lippenstifte: Wie vorher mit Aceton (*), dann mit Alkohol behandeln. Restbestandteile auf weißen Stoffen mit Entfärber beseitigen. Waschmitteldosierung Rotwein: In Waschmittellauge einweichen, spülen und mit Essig- oder Zitronensäure behandeln, wieder spülen. Rest evtl. mit Entfärber behandeln. Die Waschmittelart und -menge richtet sich nach der Textilart und -menge, dem Verschmutzungsgrad der Wäsche sowie der Wasserhärte des verwendeten Leitungswassers. Tinte: Je nach Herkunft der Tinte erst mit Aceton (*), danach mit Essigsäure anfeuchten, Rest bei weißen Sachen mit Chlorbleichlauge behandeln, gut spülen. Die Wasserhärte ist eingeteilt in sogenannte Wasserhärtebereiche. Auskunft über den Wasserhärtebereich erteilt Ihnen das zuständige Wasserwerk oder Ihre Gemeindeverwaltung. Teerflecken: Mit Fleckenwasser, Alkohol oder Benzin vorbehandeln, anschließend mit Schmierseife einreiben. Befolgen Sie die Dosierhinweise der Waschmittelhersteller. Alle Lösemittelreste im Freien verdunsten lassen. (*) Aceton nicht für Acetatseide benutzen! Dosieren Sie etwas weniger wenn: Wasch- und Veredelungsmittel – Sie wenig Wäsche waschen Ein gutes Waschergebnis hängt von der Wahl und der richtigen Dosierung des Waschmittels ab. Die richtige Dosierung verhindert Verschwendungen und schützt die Umwelt. Obwohl die Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die das ökologische Gleichgewicht der Natur stören. – die Wäsche nur leicht verschmutzt ist – die Lauge in der Hauptwäsche stark schäumt. Wasserhärteangaben Die Wahl des Waschmittels ist abhängig von der Textilart (Pflegeleicht, Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Verschmutzungsgrad. Sie können in diesem Waschautomaten alle empfohlenen handelsüblichen Markenvoll- und Spezialwaschmittel für Trommelwaschmaschinen verwenden. – Pulverartige Vollwaschmittel für alle Textilarten. – Pulverartige Feinwaschmittel für Pflegeleicht (max. 60°C) und Wolle. – Flüssige Waschmittel, vorzugsweise für Waschprogramme mit niedrigen Waschtemperaturen (max. 60°C) für alle Textilarten oder speziell nur für Wolle. – Baukasten-Waschmittel für eine getrennte Dosierung von Grundwaschmittel, Enthärter und Bleiche/Fleckensalz.

deutsche Härte Härtebereich Eigenschaft

Arbeitsabläufe beim Waschen Wir raten Ihnen, zur Reinigung von Trommel und Bottich einen Kochwaschgang ohne Wäsche durchzuführen. Füllen Sie bitte1/2 Messbecher Waschmittel in das Fach der Waschmittelschublade. Anschließend können Sie Ihr Gerät in Betrieb nehmen.

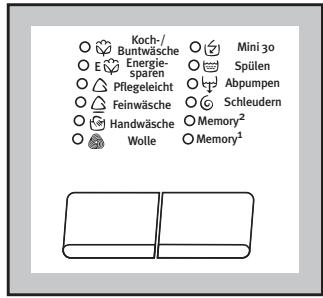

4. Einschalten vom Waschvollautomaten

Zum Einschalten vom Waschvollautomaten, den Programmwahlschalter auf das gewünschte Programm stellen.

Koch-/ Buntwäsche Energiesparen Pflegeleicht Feinwäsche Handwäsche Wolle Öffnen Sie die Einfülltür. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäschestücke gemischt waschen. Mini 30 Spülen Abpumpen Schleudern Memory2 Memory1 Inbetriebnahme vom neuen Waschvollautomaten SPRACHE Wenn der Waschvollautomat in Betrieb genommen wird, muss die Sprache eingestellt werden, in der die Meldungen auf dem Display angezeigt werde sollen. P1084 Bitte beachten! Wenn auf dem Display keine Sprache angezeigt wird, heißt das, dass der Waschvollautomat nicht zum ersten Mal eingeschaltet wird. Nähere Informationen zum Ändern der Sprache (falls gewünscht) können dem Abschnitt “Sprache einstellen” entnommen werden. Beispiel:

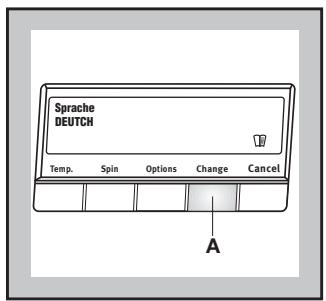

1. Die ÄNDERN-Taste drücken, bis die gewünschte

Sprache auf dem Display angezeigt wird.

2. Waschmittel einfüllen

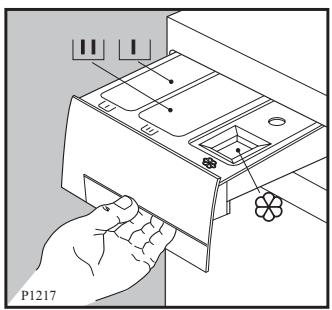

Ziehen Sie die Waschmittelschublade aus der Bedienblende, bis sie nicht mehr weiter läuft. Geben Sie die notwendige Waschmittelmenge in das Fach für die Hauptwäsche Wird die Vorwäsche-Funktion gewählt, so geben Sie auch das Waschpulver im Fach ein.

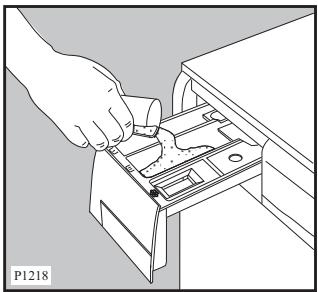

3. Zusatzmittel einfüllen

Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche können in das Fach gefüllt werden. Language ENGLISH Das Niveau MAX nicht überschreiten. Temp. Sprache DEUTCH Spin Options Change Cancel Temp. Spin Options Change

2. Die AUSGANG-Taste drücken, um die Auswahl

zu bestätigen. ENDE VOM WASCHPROGRAMM angezeigt, die anhand der maximalen Beladung errechnet wurde. Beim Durchlaufen vom Waschprogramm wird die Zeit dann nach und nach korrigiert. Impostazioni

Temp. Spin Options Change Cancel Koch-/ Buntwäsche Energiesparen Pflegeleicht Feinwäsche Handwäsche Wolle Mini 30 Spülen Abpumpen Schleudern Memory2 Memory1 95°C

Temp. Alle Meldungen auf dem Display werden jetzt in der ausgewählten Sprache angezeigt. Auch wenn der Waschvollautomat wieder eingeschaltet wird, werden die Meldungen in der eingestellten Sprache angezeigt.

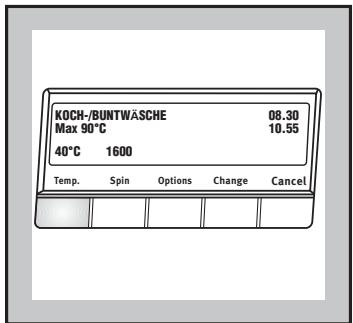

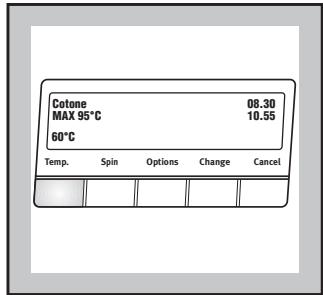

6. Einstellen der Waschtemperatur

Wenn die Wäsche mit einer anderen Temperatur gewaschen werden soll, als der Temperatur, die vom Waschprogramm vorgegeben wird, muss die TEMPERATUR-Taste gedrückt werden. Die maximale Waschtemperatur wird in der zweiten Zeile auf dem Display angezeigt (statt “Programmende um”). Links in der Ecke der dritten Zeile wird die ausgewählte Temperatur angezeigt. Hinweis: Falls eine Sprache eingestellt worden ist, die nicht erwünscht ist, gleichzeitig die Tasten SCHLEUDERN und ZUSATZFUNKTIONEN 3 Sekunden lang drücken, um die Spracheinstellung aufzurufen. Dann wie oben beschrieben vorgehen. UHRZEIT EINSTELLEN Bei Inbetriebnahme vor dem ersten Waschen und beim Umstellen von Sommer- auf Winterzeit und umgekehrt sollte die korrekte Uhrzeit eingestellt werden. Cotone MAX 95°C

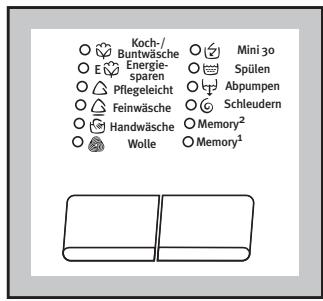

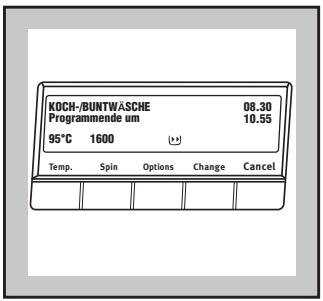

5. Einstellen von Waschprogramm und

Waschgang Das gewünschte Waschprogramm und der Waschgang können am Programmwahlschalter eingestellt werden. Auf dem Display werden die dazugehörigen Informationen angezeigt. Auf dem Display wird auch die Uhrzeit vom ENDE VOM WASCHPROGRAMM angezeigt, die anhand der maximalen Trommelbeladung für jeden Waschgang berechnet wird. Die Kontrollleuchte der START/PAUSE-Taste beginnt zu blinken. Wenn die Trommel nicht voll beladen ist, wird am Anfang vom Waschprogramm auf dem Display noch die Zeit vom

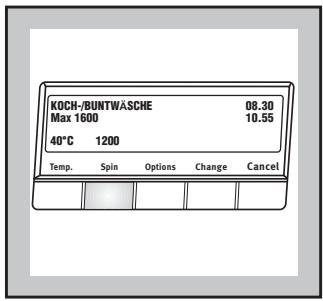

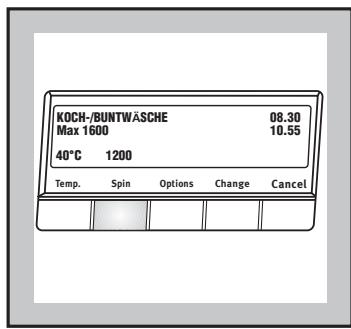

7. Auswählen der Schleuderdrehzahl,

vom Spülstopp oder vom Nachtprogramm Um die gewünschte Schleuderdrehzahl oder die Optionen Ohne Schleudern «O», Spülstopp und Nachtprogramm auszuwählen, die Schleuderdrehzahltaste wiederholt drücken. Die entsprechende Meldung wird in der zweiten Zeile auf dem Display angezeigt. Die ausgewählte Schleuderdrehzahl wird in der dritten Zeile neben der Schleuderdrehzahl-Taste angezeigt.

Wenn die Option Spülstopp oder Nachtprogramm ausgewählt werden, hält der Waschvollautomat am Ende vom Waschprogramm an. Das Wasser wird nicht abgepumpt, sondern bleibt in der Trommel stehen.

Temp. Spin Drücken Sie die Taste START/PAUSE. Die Kontrolllampe hört auf zu blinken. Im Display erscheinen die Kennwerte des gewählten Programmes. Falls Sie eine Startzeit-Vorwahl gewählt haben, zählt die Waschmaschine die Zeit rückwärts. Options Change

8. Auswählen der gewünschten

11. Programm-Änderung

So lange das Waschprogramm noch nicht gestartet wurde, kann die Programmwahl noch geändert werden. Wurde das Programm gestartet, ist eine Korrektur der Zusatzfunktionen nur möglich, wenn das Programm durch die “Pause”-Taste unterbrochen wird. Die ZUSATZFUNKTIONEN Taste drücken, um die gewünschten Zusatzoption auszuwählen. Je nach ausgewähltem Waschprogramm sind nur bestimmte Zusatzoptionen verfügbar, die beim Auswählen auf dem Display angezeigt werden. Hinweis: Nicht alle Zusatzoptionen können kombiniert werden. Die Symbole der Zusatzoptionen, die nicht kombinierbar sind, verschwinden vom Display, wenn eine davon ausgewählt wird. Soll das Waschprogramm mittels Wahlschalter korrigiert werden, muss der Programmwähler auf Position “AUS” gedreht werden. Das neu eingestellte Programm startet, ohne das Wasser abzupumpen. START/PAUSE-Taste erneut drücken.

9. Auswählen der STARTZEITVORWAHL

12. Programm löschen /Maschine

ausschalten Wenn der Start von einem Programm verzögert werden soll, muss vor dem Drücken der START/PAUSE-Taste die Zusatzoption StartzeitVorwahl ausgewählt werden. Die eingestellte Startverzögerung (bis zu 20 Stunden) wird beim Einstellen auf dem Display angezeigt. Die Zeit vom Programmende, die auf dem Display angezeigt wird, wird dementsprechend aktualisiert. Drehen Sie den Programm-Wahlschalter auf AUS, um ein Programm zu annulieren. Nun können Sie ein neues Programm wählen. Treten evtl. Probleme beim Programmablauf auf, immer erst den Programmwahlschalter auf AUS stellen.

Uhr: Uhr einstellen Temp. Spin

Options Change Cancel 13 Programm-Unterbrechung Lautstärke: LEISE oder AUS Temp. Spin Options Change Durch Drücken der START/PAUSE-Taste kann ein laufendes Programm gestoppt werden. Die Kontrolllampe blinkt. Das Programm wird durch erneuten Tastendruck fortgesetzt. Cancel

14. Öffnen der Tür während des

Programms Folgende Bedingungen müssen erfüllt sein, damit die Tür geöffnet werden kann:

• Die Aufwärmphase der Waschmaschine ist nicht in über 55°C,
• Die Trommel dreht sich nicht. Nach dem Doppelklicken (Tür wird entriegelt) erscheint im Display «Pause»/ «Tür entriegelt». Sie können die Tür nun öffnen. Falls die oben genannten Bedingungen nicht gegeben sind, ist ein Öffnen der Tür nicht möglich. Die Information «Pause» / «Tür verriegelt» erscheint im Display. Drücken Sie erneut die Taste START/PAUSE, um den momentanen Waschgang fortzusetzen.

Bei Beendigung des Programms hält die Waschmaschine automatisch an, ein Signalton ertönt (falls die Lautstärke des Signals nicht auf AUS gesetzt wurde) und die Meldung «Ende» / «Tür entriegelt» erscheint. Drehen Sie den Programmwähler auf AUS und entnehmen Sie die Wäsche. Falls Sie die Option «Spülstopp» oder «Nachtprogramm» gewählt haben, blinkt das Licht der Taste START/PAUSE. Um das Wasser abzupumpen oder zu Schleudern, drehen Sie den Programmwahlschalter auf das entsprechende Programm. Die Meldung «Tür verriegelt» erscheint im Display. Das Öffnen der Tür wird durch ein Doppelklicken angezeigt. Das Display bleibt für ca. 10 Minuten eingeschaltet; danach erlischt. Nehmen Sie die Maschine vom Stromnetz und schließen Sie den Wasserhahn. Wir raten Ihnen, die Tür nach Gebrauch geöffnet zu lassen, so dass die Maschine trocknen kann. Anmerkung : Ist die Waschmachine für eine länger Zeit nicht am Netz angeschlossen, überprüfen Sie die Uhrzeit im Display und stellen diese gegebenenfalls bei der Wiederinbetriebnahme neu ein.

Internationale Pflegekennzeichen Symbole für die Pflegebehandlung von Textilien WASCHEN (Waschbottich)

Normalwaschgang Schonwaschgang Normalwaschgang Schonwaschgang Normalwaschgang Schonwaschgang SpezialSchonwaschgang Schonwaschgang Handwäsche nicht waschen Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen. Der Balken unterhalb des Waschbottichs verlangt nach einer (mechanisch) milderen Behandlung (zum Beispiel Schongang). Er kennzeichnet Waschzyklen, die sich zum Beispiel für pflegeleichte und mechanisch empfindliche Artikel eignen. CHLOREN (Dreieck) Chlorbleiche nicht möglich Chlorbleiche möglich BÜGELN (Bügeleisen) heiß bügeln mäßig heiß bügeln nicht heiß bügeln nicht bügeln Die Punkte kennzeichnen die Temperaturbereiche der Reglerbügeleisen. CHEMISCHREINIGUNG (Reinigungstrommel) keine Chemischreinigung möglich Die Buchstaben sind für den Chemischreiniger bestimmt. Sie geben einen Hinweis auf die in Frage kommenden Lösemittel. Der Balken unterhalb des Kreises verlangt bei der Reinigung nach einer Beschränkung der mechanischen Beanspruchung, der Feuchtigkeitszugabe und der Temperatur. TUMBLERTROCKNUNG (Trockentrommel) Trocknen mit normaler thermischer Belastung Trocknen mit reduzierter thermischer Belastung Die Punkte kennzeichnen die Trocknungsstufe der Tumbler (Wäschetrockner).

Trocknen im Tumbler nicht möglich DEUTSCH Stand 1993 132980490D.qxd 06/07/2006

Programmübersicht WASCHPROGRAMME Programmwahl KOCH-/ BUNTWÄSCHE O (Kalt) - 95°C

ENERGIESPAREN Kochwäsche und Buntwäsche 60°C PFLEGELEICHT O (Kalt) - 60°C FEINWÄSCHE Zusatzoption über Tasten Textilien Kochwäsche, z.B. normal verschmutzte Berufswäsche, Bett-, Tisch- und Unterwäsche, Handtücher Spar-Kochwäsche und Buntwäsche, z.B. kurzzeitig benutzte Bettwäsche, leicht verschmutzte Tisch- u. Gebrauchswäsche, Blusen, Handtücher, Frottée usw. Synthetiks, Leibwäsche, bügelfreie Hemden, Blusen 2,5

SCHLEUDERN Für alle zarten Gewebe, z.B. Gardinen SCHLEUDERN Handwäsche SCHLEUDERN Wolle und besonders empfindliche Textilien SCHLEUDERN O (Kalt) - 40°C MINI 30 Wasser Liter SCHLEUDERN O (Kalt) - 40°C WOLLE Strom kWh SCHLEUDERN O (Kalt) - 40°C HANDWÄSCHE Verbrauchswerte* Leicht verschmutzte Textilien SCHLEUDERN 30°C Das Programm ENERGIESPAREN ist das Bezugsprogramm für die Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75/EWG.

• Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.

Programmübersicht SONDERPROGRAMME Spülen Abpumpen Schleudern Programmbeschreibung Handgewasche-ne Textilien können mit diesem Programm gespült werden. Zusatzfunktion über Tasten Programmabwicklung Strom kWh Wasser Liter 0,12

SCHLEUDERN 3 Spülgänge mit Zusatzmittel Kurzschleudern Zum Abpumpen des letzten Spül-wassers bei Wasserablauf den Programmen mit Spülstopp oder . Separates Schleudern für alle Textilien. Verbrauchswerte* Langschleudern oder Kurzschleudern SCHLEUDERN

• Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.

Pflege und Wartung Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie alle Ablagerungen von Waschmitteln beseitigen. Einwandfreies Waschen und Funktionieren des Waschautomaten hängen auch von der Pflege ab.

Benützen Sie nur Wasser und neutrale Seife und trocknen Sie anschließend das Gerät gründlich. (Vor dem Reinigen den Stecker herausziehen). Wichtig: Alkohol, Lösemittel und dgl. dürfen nicht verwendet werden. P0038

Kontrollieren Sie ab und zu die Gummimanschette am Umfang der Einfüllöffnung und entfernen Sie evtl. Fremdkörper, die mit der Wäsche ins Gerät gelangen und sich dort in der Falte ablagern können.

4. Reinigung des Wassereinlaufsiebs

Falls Sie merken, dass trotz ausreichendem Wasserdruck das Wasser nur langsam einläuft, dann sollten Sie nachprüfen, ob das Sieb am Wasserzulauf verstopft ist. Schließen Sie den Wasserhahn und dann schrauben Sie den Schlauch vom Hahn ab. Reinigen Sie das Sieb mit einer Zahnbürste. Schrauben Sie dann den Schlauch am Wasserhahn wieder fest an. P1050 n

3. Reinigung der Waschmittelschublade

Die Fächer der Waschmittelschublade sollten von allen erkennbaren Waschmittelablagerungen gesäubert werden. Ziehen Sie die Waschmittelschublade durch Drücken der Arretierungs-Taste heraus. Reinigen Sie sie unter fließendem Wasser. Der obere Teil des Weichspülmittelfaches ist auch herausnehmbar. P1090

5. Reinigung des Flusensiebes

Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb. Ein sauberes Sieb sorgt für einwandfreie Waschresultate. Folgende Handgriffe sind erforderlich: Flusensiebklappe nach rechts aufklappen. Notentleerungsschlauch herausziehen, den Stopfen abnehmen und das Restwasser in eine Schale ablassen. P1220 P1221

Danach Stopfen wieder einstecken. Flusensiebknebel nach links entgegen dem Uhrzeigersinn drehen, bis das Flusensieb entnommen werden kann. Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen. Netzstecker herausziehen. Wasserhahn schließen und Wasserzulaufschlauch vom Hahn abschrauben. ● Das Ende des Zulauf- u. Notentleerungsschlauchs in ein Gefäß auf dem Boden legen. Verschlussstopfen des Notentleerungsschlauchs herausziehen und Wasser auslaufen lassen. ● Zulaufschlauch am Gerät wieder fest verschrauben, Notentleerungsschlauch verschließen und wieder einsetzen. So wird verhindert, dass Wasser im Innern des Waschautomaten bleibt, das beim Gefrieren Schaden anrichten könnte.

P1062 P1085 Flusensieb herausziehen, reinigen, einsetzen und wieder fest verschrauben. Vor Inbetriebnahme des Waschautomaten darauf achten, dass die Raumtemperatur höher als 0°C ist. P1061 P0040 Notentleerungsschlauch wieder positionieren und Klappe schließen.

Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor: ● Netzstecker aus der Steckdose ziehen. ● Wasserhahn schließen. ● Abkühlung der evtl. aufgeheizten Lauge abwarten. ● Pumpen-Klappe öffnen. ● Ein flaches Auffanggefäß bereitstellen, um die ablaufende Waschlauge aufzufangen. ● Notentleerungsschlauch herausziehen, Auffanggefäß unterstellen, Verschlussstopfen des Schlauchs herausziehen. Die Waschlauge läuft ab. Je nach Laugenmenge kann es erforderlich sein, das Auffanggefäß mehrfach auszuleeren. Dazu den Notentleerungsschlauch zwischenzeitlich wieder mit dem Verschlussstopfen verschließen. Wenn die Waschlauge vollständig abgelaufen ist: ● Laugenpumpe ggf. reinigen. ● Notentleerungsschlauch verschließen und wieder einsetzen. ● Klappe schließen.

Behebung kleiner Funktionsstörungen Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen. Während des Betriebs der Maschine kann die Lampe der Start/Pause-Taste blinken, akustische Signale ertönen und auf dem Display ein Meldung angezeigt wird: - Einfülltür nicht geschlossen: “Tür offen. Bitte prüfen” (1) - Das Wasser wird nicht abgepumpt: “Kein Wasserablauf. Ablauf prüfen” (2) - Es läuft kein Wasser zu: “Kein Wasserzulauf. Zulauf prüfen” (3) Nachdem die Ursachen behoben wurden, die START/PAUSE-Taste drücken, um das unterbrochene Programm fortzusetzen. Kann die Störung nicht behoben werden, sich an den nächsten Kundendienst wenden. Störungen

Mögliche Ursachen Die Maschine startet nicht: Die Maschine nimmt kein Wasser an:

Ist die Einfülltür richtig geschlossen? (1)

Sitzt der Netzstecker fest in der Steckdose?

Führt die Steckdose Spannung, ist die Sicherung intakt? (mit einer Tischlampe prüfen)

Ist der Programmwahlschalter richtig eingestellt?

Ist die START/PAUSE-Taste gedrückt?

Wurde die ZEITVORWAHL Funktion gewählt?

Ist der Wasserhahn geöffnet?

Ist der Wasserhahn geöffnet? (2)

Ist das Sieb im Wasserzulauf verstopft? (2)

Ist der Zulaufschlauch geknickt? (2)

Ist die Einfülltür geschlossen? (1)

Die Maschine nimmt das Wasser an, aber dieses fließt wieder aus dem Ablaufschlauch ab:

Das Ende des Ablaufschlauchs liegt nicht hoch genug vom Boden. Lesen Sie nochmals die betreffenden Anweisungen in diesem Handbuch.

Die Maschine pumpt das Wasser nicht ab bzw. schleudert nicht:

Ist der Ablaufschlauch geknickt? (3)

Wurde die OHNE-, SPÜLSTOPP- Funktion oder NACHTPROGRAMM gewählt?

Ist das Flusensieb verstopft? (3)

Wurde zuviel oder falsches Waschmittel eingefüllt? Genauer dosieren!

Sind die Verschraubungen am Wasserzulaufschlauch fest angezogen?

Ist der Ablaufschlauch beschädigt?

Ist die Waschmittelschublade sauber?

Ist die Transportsicherung vollständig entfernt?

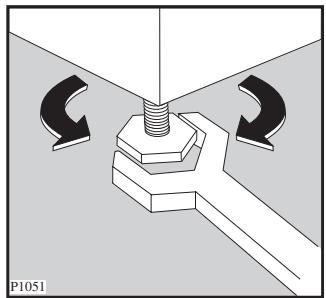

Haben die Stellfüße festen Bodenkontakt?

Wurde zu wenig Wäsche in die Trommel eingefüllt?

Ist die Wäsche in der Trommel gleichmäßig verteilt?

Wasser befindet sich auf dem Boden: Die Maschine vibriert stark beim Schleudern:

Mögliche Ursachen Die Einfülltür lässt sich nicht öffnen:

Ist ein Programm in Betrieb?

Ist die Tür noch verriegelt? Die Türverriegelungslampe leuchtet noch. (1)

Das Schleudern beginnt verzögert bzw. die Wäsche ist am Programmende nicht ausgeschleudert:

Das Unwucht-Kontrollsystem der Maschine hat aufgrund ungünstiger Wäscheverteilung angesprochen. Die Wäsche wird durch Drehrichtungswechsel der Trommel aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern endgültig ablaufen kann, eventuell mit verminderter Schleuderdrehzahl, wenn die Wäscheverteilung noch nicht optimal ist.

Das Geräuschbild ist ungewohnt:

Das Gerät besitzt ein modernes Antriebssystem, das im Vergleich zu früheren Antrieben ein abweichendes Geräuschbild erzeugt. Dieser neue Antrieb ermöglicht den Sanftanlauf bzw. die bessere Wäscheverteilung beim Schleudern. Hierdurch wird das Standverhalten verbessert.

Kein Wasser ist in der Trommel zu sehen:

Moderne Waschmaschinen arbeiten sehr sparsam mit niedrigen Wasserständen. Das Wasch- und Spülergebnis ist trotzdem einwandfrei.

Das Waschergebnis ist nicht zufriedenstellend:

Wurde die falsche Menge oder das falsche Waschmittel eingefüllt? Unterdosierung führt zu Wäschevergrauung und Kalkablagerungen im Gerät.

Wurden spezielle Verschmutzungen vorbehandelt?

Wurde die richtige Temperatur gewählt?

Nach dem letzten Spülen ist noch Schaum sichtbar:

Moderne Waschmittel können auch im letzten Spülgang noch Schaum verursachen. Die Wäsche ist dennoch ausreichend gespült.

Weiße Rückstände finden sich auf der Wäsche:

Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel. Sie sind nicht Folge einer unzureichenden Spülwirkung. Wäsche schütteln oder ausbürsten. Vielleicht sollten Sie die Wäsche in Zukunft vor dem Waschen wenden. Waschmittelauswahl überprüfen, eventuell Flüssigwaschmittel einsetzen.

DEUTSCH Die Maschine befindet sich in der Heizphase bzw. der Wasserstand in der Maschine geht über den unteren Bereich der Türe hinaus. Wenn auf dem Display die Meldung “Tür entriegelt” angezeigt wird, kann man die Tür öffnen. 132980490D.qxd 06/07/2006

Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, so steht Ihnen für die Betreuung Ihres Geräts ein gut ausgerüsteter, technischer Kundendienst zur Verfügung. Die Anschriften sind im beigepackten Verzeichnis zu finden. Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon- Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-Nr. Ihres Geräts. Diese Daten sind dem Typschild zu entnehmen. Mod. .......... Prod. No. ........... Ser. No. .........
