MANUALE UTENTE FP 955.1 SCHOLTES

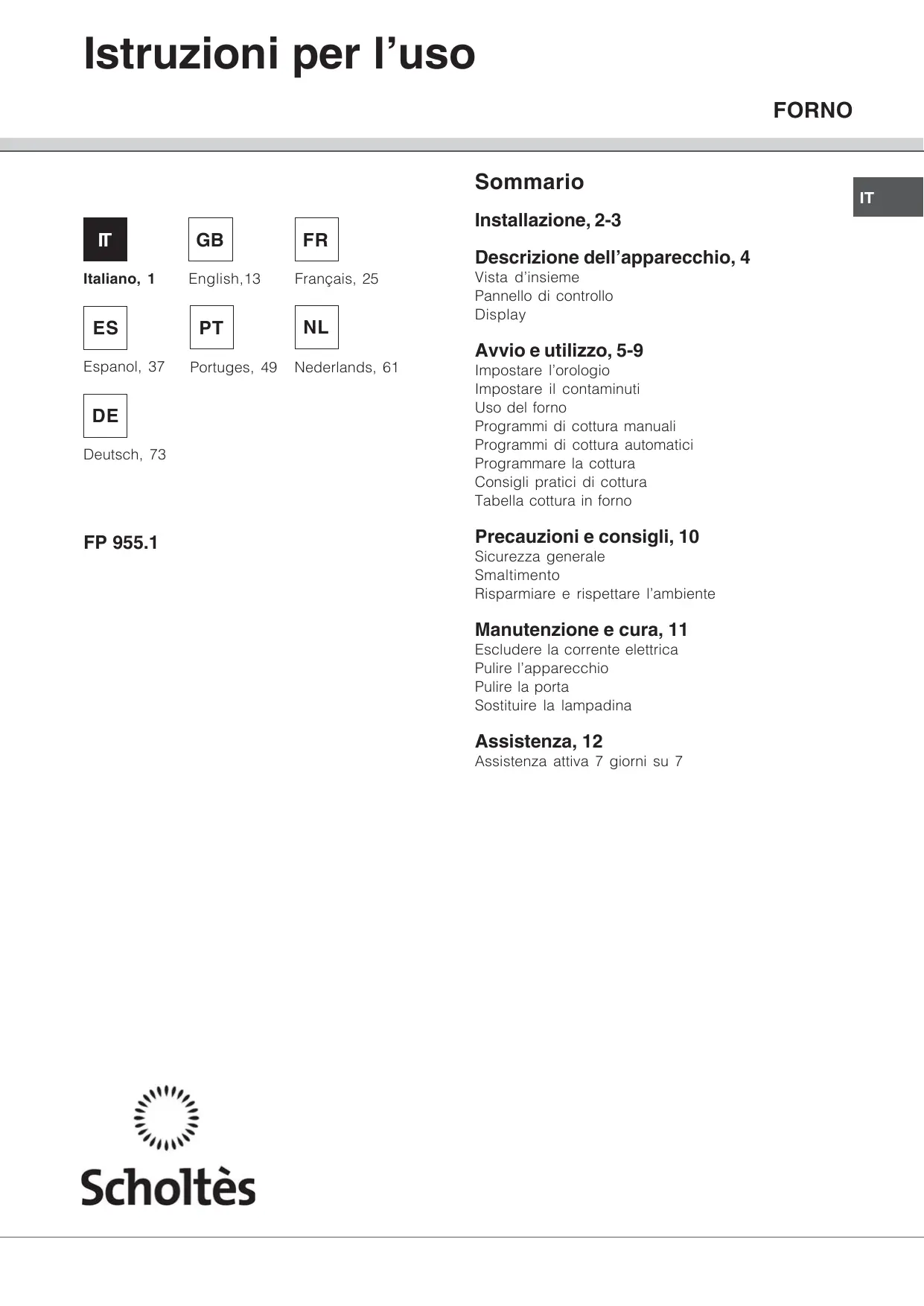

Istruzioni per l’uso FORNO Sommario Italiano, 1

Nederlands, 61 Installazione, 2-3 Descrizione dell’apparecchio, 4 Vista d’insieme Pannello di controllo Display Avvio e utilizzo, 5-9 Impostare l’orologio Impostare il contaminuti Uso del forno Programmi di cottura manuali Programmi di cottura automatici Programmare la cottura Consigli pratici di cottura Tabella cottura in forno Precauzioni e consigli, 10 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Manutenzione e cura, 11 Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Assistenza, 12 Assistenza attiva 7 giorni su 7

Installazione Importante: qualsiasi intervento di regolazione, manutenzione etc. deve essere eseguito con il forno elettricamente disinserito. Installazione dei forni da incasso Per garantire un buon funzionamento dell'apparecchio da incasso è necessario che il mobile sia di caratteristiche adatte. Nella figura vengono riportate le dimensioni del vano del mobile nell'inserimento sottotavolo.

Per consentire una efficace aerazione, sulla parte anteriore inferiore e sulla parte superiore del mobile, dovranno essere previste delle opportune prese d'aria, (entrata dal basso di almeno 200 cm², una uscita dalla parte superiore di almeno 90 cm²). I pannelli dei mobili adiacenti il forno dovranno essere in materiale resistente al calore. In particolare nel caso di mobili in legno impiallacciato le colle dovranno essere resistenti alla temperatura di 120°C. In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le pareti elettriche. Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolta senza l'aiuto di qualche utensile. Fissaggio Inserire l’apparecchiatura nel vano; aprire la porta del forno e fissarlo al mobile con le 4 viti in dotazione "A", ponendo tra i fori e le viti gli appositi distanziatori in dotazione.

Collegamento elettrico I forni dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sull'apparecchio) e sul libretto istruzioni. Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Sostituzione del cavo Utilizzare un cavo in gomma del tipo H05VV-F con una sezione 3 x 1.5 mm². Il conduttore giallo-verde dovrà essere più lungo di 2÷3 cm. degli altri conduttori. Apertura morsettiera:

• Servendosi di un cacciavite, fare leva sulle linguette laterali del coperchio della morsettiera;
• Tirare ed aprire il coperchio della morsettiera. Per la messa in opera del cavo eseguire le seguenti operazioni:
• svitare la vite del serracavo e le tre viti dei contatti L-N• fissare i cavetti sotto le teste delle viti rispettando i colori: Blu (N) Marrone (L) Giallo-Verde
• fissare il cavo di alimentazione nell’apposito fermacavo e chiudere il coperchio di corrente, marcato sull’adattatore semplice e sulle prolunghe, e quello di massima potenza marcato sull’adattatore multiplo.

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato sulla targhetta caratteristiche, nel caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm. dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50°C a quella ambiente. Prima di effettuare l’allacciamento accertarsi che:

• La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficiente impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. E’ necessario verificare questo fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controllo accurato dell’impianto da parte di personale professionalmente qualificato. Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell’impianto.
• Prima di collegare l’apparecchio accertarsi che i dati di targa (posti sull’apparecchio e/o sull’imballo) siano rispondenti a quelli della rete di distribuzione elettrica e gas.
• Verificare che la portata elettrica dell’impianto e delle prese di corrente siano adeguate alla potenza massima dell’apparecchio indicata in targa. In caso di dubbio rivolgersi ad una persona professionalmente qualificata.
• In caso di incompatibilità tra la presa e la spina dell’apparecchio fare sostituire la presa con altra di tipo adatto da personale professionalmente qualificato. Quest’ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliabile l’uso di adattatori, prese multiple e/o prolunghe. Qualora il loro uso si rendesse indispensabile è necessario utilizzare solamente adattatori semplici o multipli e prolunghe conformi alle vigenti norme di sicurezza, facendo però attenzione a non superare il limite di portata in valore ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Dimensioni utili del forno: larghezza profondità altezza 54cm 38cm 33cm Volume utile del Maxiforno: L. 68 Tensione e frequenza di alimentazione: 220-240 V / 50 Hz Potenza Max: 2800 W Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni; - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni; - 93/68/CEE del 22/07/93 e successive modificazioni. - 2002/96/CEE e successive modificazioni. - 1275/2008 stand-by/offmode. ENERGY LABEL Direttiva 2002/40/CE sull'etichetta dei forni elettrici Norma EN 50304 Consumo energia convezione Naturale - funzione di riscaldamento: Tradizione; Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: Gratin

Icona FINE COTTURA Avvio e utilizzo Impostare l’orologio ! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura.

1. Premere più volte il tasto

finchè non e i primi due digit numerici lampeggiano l’icona sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso

il “+” e “-” per regolare l’ora;

3. premere di nuovo il tasto

finchè non lampeggiano gli altri due digit numerici sul DISPLAY;

4. ruotare la manopola IMPOSTAZIONE TEMPI verso

il “+” e “-” per regolare i minuti;

5. premere nuovamente il tasto

per confermare. Impostare il contaminuti ! Questa funzione non interrompe la cottura e prescinde dall’utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto

finchè non e i tre digit numerici sul lampeggiano l’icona DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso

il “+” e “-” per regolare i minuti;

3. premere nuovamente il tasto

per confermare. Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico. Uso del forno ! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulle griglie in dotazione. ! Nel caso di cotture per le quali è prevista la lievitazione si raccomanda di non aprire la porta per non comprometterne il risultato.

1. Selezionare il programma di cottura desiderato

ruotando la manopola PROGRAMMI.

2. Il forno entra nella fase di preriscaldamento,

l’indicatore del preriscaldamento si illumina. È possibile modificare la temperatura ruotando la manopola TERMOSTATO.

3. Quando si spegne l’indicatore del

e si avverte un segnale preriscaldamento acustico il preriscaldamento è completo: introdurre gli alimenti.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI; - modificare la temperatura agendo sulla manopola TERMOSTATO; - pianificare la durata e l’ora di fine della cottura (vedi programmi di cottura); - interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.

5. È possibile modificare la durata della cottura

(vedi programmi di cottura).

6. In caso di black-out, se la temperatura del forno

non si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno A forno spento la lampadina può essere accesa in qualunque momento aprendo la porta del forno o premendo il tasto

Programmi di cottura manuali ! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 300°C (ove possibile). Programma MULTILIVELLO Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di tre ripiani contemporaneamente.

Programmi di cottura automatici Programma TRADIZIONE Con questa cottura tradizionale è meglio utilizzare un solo ripiano. Programma GRILL-GIRARROSTO Si attiva l’elemento riscaldante superiore ed entra in funzione il girarrosto. La funzione è ottimizzata per le cotture al girarrosto. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ideale per cibi gratinati, lasagne, ecc... Effettuare le cotture con la porta del forno chiusa. Programmi BASSA TEMPERATURA Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 85, 120 °C. Girarrosto Questo accessorio è da utilizzare esclusivamente per cotture al grill. Procedere come segue: infilare la carne da cuocere nell’asta trasversale, nel senso della sua lunghezza, bloccandola con le apposite forchette regolabili. Introdurre i supporti “A” e “B” nei fori predisposti sulla leccarda “E” “E”, appoggiare la gola dell’asta sulla sede “C” e infilare la griglia nella prima guida più bassa del forno; infilare ora l’asta nel foro del girarrosto, portando in avanti la gola nella sede “D” (vedi figure). Azionare il girarrosto selezionando con la manopola PROGRAMMI

! La temperatura e la durata di cottura sono prestabilite Cottura Ottimale tramite il sistema C.O.P.® (Cottura Programmata Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La durata di cottura può essere modificata di alcuni minuti, come di seguito specificato nella descrizione delle singole funzioni. Programma PANE Utilizzare questa funzione per realizzare del pane. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;
• il peso massimo per leccarda;
• non dimenticare di mettere 1dl di acqua fredda sulla leccarda alla posizione 5; Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta “Hot” fino a quando la temperatura del forno raggiungerà 40°. A questo punto sarà possibile infornare il pane. Ricetta per il PANE : 1 Leccarda di 1000g Max, Ripiano basso Ricetta per 1000g d’impasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:
• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell’acqua leggermente tiepida (circa 35 gradi).
• Aprite la farina a fontana.
• Versare il miscuglio di acqua e lievito
• Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Formare una palla, mettere l’impasto in un’insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell’impasto si secchi. Mettere l’insalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40°C e lasciar lievitare per circa 1 ora (il volume dell’impasto deve raddoppiare)
• Dividere la palla per ottenere i diversi pani.
• Disporli sulla leccarda su una carta forno.
• Cospargere i pani di farina.
• Fare dei tagli sui pani.
• non dimenticare di mettere 1dl di acqua fredda sulla leccarda alla posizione 5. Per la pulizia, si consiglia l’utilizzo di acqua e aceto.
• Infornare a forno freddo.

• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento. Programma PIZZA Utilizzare questa funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:
• rispettare la ricetta;
• il peso dell’impasto deve essere da 500g a 700g.
• ungere leggermente la leccarda e le teglie. Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta “Hot” fino a quando la temperatura del forno raggiungerà 120°. A questo punto sarà possibile infornare la pizza. Ricetta per la PIZZA : 1 Leccarda, Ripiano basso, a Forno Freddo o Caldo Ricetta per 3 pizze di circa 550g : 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere)
• Lievitazione nell’ ambiente : 1 ora o funzione manuale BASSA TEMPERATURA a 40° e lasciar lievitare per circa 30/45 minuti.
• Infornare a forno freddo.
• Lanciare la cottura PIZZA Programma ARROSTO DI VITELLO Utilizzare questa funzione per cuocere carni di vitello, manzo, maiale, agnello. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Programma DOLCI Questa funzione è ideale per la cottura di dolci. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Programmare la cottura ! La programmazione è possibile solo dopo aver selezionato un programma di cottura. Programmare la durata di cottura finchè non lampeggiano

1. Premere più volte il tasto

l’icona e i tre digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il “+”

e “-” per regolare il tempo desiderato; per confermare;

3. premere nuovamente il tasto

4. a tempo scaduto, sul DISPLAY compare la scritta END,

il forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare la fine di una cottura ! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la durata;

finchè non lampeggiano l’icona

2. poi premere il tasto

e i due digit numerici sul DISPLAY;

3. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare l’ora; finchè non lampeggiano

4. premere di nuovo il tasto

gli altri due digit numerici sul DISPLAY;

5. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare i minuti; per confermare;

6. premere nuovamente il tasto

7. a tempo scaduto, sul DISPLAY compare la scritta END,

il forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15. accese segnalano che è stata effettuata Le icone una programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora di fine cottura e la durata. Per annullare una programmazione ruotare la manopola PROGRAMMI in posizione “0”. Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture GRILL-GIRARROSTO, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTILIVELLO
• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto. PIZZA
• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.
• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.

PRIME PORTATE Tabella cottura in forno PIETANZE ESEMPI FUNZIONE TEMPERATURA SUPPORTI Plum-cake salati Torte rustiche plum-cake alle olive, al tonno, ecc. torte rustiche al formaggio, pasticcio al salmone,… Dolci o Multilivello Dolci o Multilivello 160 °C 200 °C Terrine terrine di pesce, carne, verdure, foie gras, ecc. Tradizione 160 °C pasticci di fegato di volatile, purè di salmone, uova in cocotte, ecc. soufflé al formaggio, alle verdure, al pesce, ecc. Tradizione 160 °C Multilivello 200 °C Terrine terrine di verdure Tradizione 160 °C Soufflé Pietanze in pastella Cartoccio Riso soufflé d'asparagi, al pomodoro, ecc. pasticcio di verdure, ecc. tartufi, ecc. Pilaf Multilivello Multilivello Multilivello Tradizione 200 °C 200 °C 200 °C 180 °C tortiera su leccarda su leccarda stampo da terrine su leccarda (bagno-maria con acqua già calda) tegamino su leccarda (bagnomaria con acqua già calda) tortiera su leccarda su leccarda o tortiera su leccarda cocotte su leccarda tegamino o tortiera su leccarda (bagno-maria con acqua già calda) tortiera su leccarda (bagnomaria con acqua già calda) tortiera su leccarda su leccarda cartoccio su leccarda vassoio su leccarda TEMPERATURA SUPPORTI Tegamino LE CARNI I LEGUMI Soufflé I PESCI

Verdure farcite patate, pomodori, zucchine, cavoli, ecc. Multilivello 200 °C Verdure brasate in cocotte lattuga, carote allo zafferano, scorzobianca, ecc. Tradizione 200 °C Flan flan ai funghi, frittelle di verdura, ecc. Tradizione 160 °C PIETANZE ESEMPI FUNZIONE Volatili allo spiedo pollo, galletti Girarrosto grossi pezzi brasati cosciotto intero brasato, cappone o tacchino grande, ecc. Multilivello Sauté di carne in cocottee pietanze tradizionali Grigliate manzo bourguignon, coniglio alla cacciatora, sauté di vitello Marengo, stufato d'agnello, pollo alla basca, ecc.backenhof, terrine, ecc. bistecche, braciole, salsicce da grigliare, spiedini, cosce di pollo, ecc. 270 °C supporto per girarrosto 180 °C(a un terzo carne su leccardabagnare a della cottura, intervalli regolari con il sugo di abbassare a 160 °C) cottura Tradizione 190 °C Barbecue 200 °C cocotte su leccarda su griglia (ripiano in funzione dello spessore) su leccarda (per pezzi grandi, abbassare a 160 °C dopo la cottura della pastella) carne su leccarda o vassoio su leccarda su griglia (ripiano in funzione dello spessore) su leccarda Carni in pastella filetto di manzo Wellington, cosciotto in pastella, ecc. Multilivello 200 °C Pietanze in pastella di sale volatili in pastella di sale, ecc. Multilivello 240 °C Pesci alla griglia e spiedini spigola, sgombro, sardina, triglia, tonno, ecc. Barbecue 180 °C Pesci interi (farciti) Filetti di pesce (con aggiunta di vino o altro liquido) Cartoccio Pesce in pastella (pasta sfoglia o pasta frolla) Soufflé orata, carpa, ecc. Multilivello 200 °C salmone, scorfano, merluzzo, spigola, ecc. Tradizione 200 °C su leccarda sogliola, limanda, conchiglie di saint jacques, ecc. Multilivello 200 °C su leccarda salmone, spiedino, ecc. Multilivello 200 °C su leccarda conchiglie di saint jacques, ecc. Multilivello 200 °C Pesci in pastella di sale spigola, carpa, ecc. Multilivello 240 °C tortiera su leccarda pesce su leccarda o vassoio su leccarda ENTRE METS PASTICCINI

DOLCI DI PASTICCERIA

Tabella cottura in forno FRUTTA

PIETANZE ESEMPI Biscotti (senza lievito) pan di spagna, savoiradi, biscotti arrotolati, Brownie, FUNZIONE TEMPERATURA SUPPORTI 200 °C tortiera su leccarda 200 °C tortiera su leccarda Torte al formaggio bianco Crostate in pasta lievitata Cottura di basi per crostate (pasta sablée) Pasticci (pasta sfoglia o pasta frolla) bigné Piccoli dolci di pasticceria (lievito naturale) Dolci di pasticceria grandi (lievito naturale) Pasta da biscotti Pasta sablée Pasta sfoglia Amaretti, palline di cocco Pasta lievitata Meringhe bianche Meringhe ambrate Pudding crostate allo zucchero, torte di pane briosciato alla frutta crostate alla frutta cruda (fragole, lamponi, ecc.) Dolci o Multilivello pasticci alle pere, ecc. profiterol, piccoli bigné, bigné, paris brest, saint honoré, ecc. croissant, crostate allo zucchero, brioche vuote, piccoli savarin, ecc. kougloff, brioche, panettone, pane dolce,... biscotti in vassoietti di carta, biscotti al cucchiaio, ecc. frollini, biscotti spritz, biscottini secchi, ecc. dolci sfogliati di vario tipo, ecc. amaretti alla noce di cocco o alla mandorla mini-brioche, mini-croissant, ecc. Dolci o Multilivello Dolci o Multilivello Dolci al riso Soufflé pudding a base di pane o brioche, pudding al riso crème caramel, crème brûlée, flan al cioccolato, ecc. riso alla condé, riso imperatrice, ecc. soufflé al liquore, soufflé alla frutta, ecc. Frutta farcita o al cartoccio mele al forno, ecc. Multilivello Creme e flanDolci di semola VARIE PIETANZE ESEMPI Yogurt Cibi secchi funghi, erbe, frutta o verdura a fette, ecc. 180 °C tortiera su leccarda 180 °C tortiera su leccarda(fagiolo secchi in pasta) 220 °C tortiera su leccarda 190 °C su leccarda 180 °C su leccarda 160 °C su leccarda o tortiera su leccarda 180 °C su leccarda 200 °C 200 °C 180 °C 180 °C 70 °C 110 °C 190 °C 180 °C 200 °C su leccarda su leccarda su leccarda su leccarda su leccarda su leccarda tortiera su leccarda Stampi o tegamino su leccarda (bagno-maria su leccarda) tortiera su leccarda tortiera su leccarda 200 °C tortiera o cartoccio su leccarda 160 °C FUNZIONE TEMPERATURA SUPPORTI Bassa temperatura 40 °C tegamino su leccarda Bassa temperatura 85 °C su griglia Programmi di cottura automatici Funzione Cottura raccomandata per … ESEMPI SUPPORTI Livello leccarda Arrosti di carne Plum-cake e quattro quarti (con lievito chimico) Crostate alla frutta (pasta frolla o pasta sfoglia, con o senza flan) Dolci Pasta sfoglia Dolci senza lievito (clafoutis, torta pithivier alle mandorle, torta rustica, ecc.) Arrosto di maiale Pollo arrosto Coscia d’agnello Arrosto di manzo plum-cake alla frutta, marezzati, quattro quarti, ecc. crostate di mele, mirabelle, pere, ecc. panzerotti alle mele, torte rustiche, pasticci, ecc. Infornatura ± 10 Arrosto di vitello Arrosto di vitello Durata cottura (minuti) su leccarda o teglia tortiera su griglia tortiera su griglia

Freddo Pizze Pizze alte, focacce (impasto di pane)

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Le durate delle cotture automatiche sono preimpostate. I valori in tabella si riferiscono ai valori di durata minima e massima, modificabile dall’utente a partire dalla durata preimpostata. *** Come da ricetta, aggiungere 100 gr di acqua nella leccarda.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
• Non toccare la macchina a piedi nudi o le mani o i piedi bagnati o umidi.
• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.
• Non rivestire il fondo del forno con fogli di alluminio.
• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “”/“” quando l’apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).
• Non appoggiare oggetti pesanti sulla porta del forno aperta.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona

responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento
• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente
• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi) e la “pulizia automatica ritardata” (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al GIRARROSTO a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Icona Orologio” in alta luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio
• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:
• Aprire completamente la porta e alzare le 2 levette "B";
• Ora, chiudendo parzialmente la porta, è possibile sollevarla estraendo i ganci "A" come indicato in figura. Per rimontare la porta:
• Con la porta in posizione verticale, inserire i 2 ganci "A" nelle feritoie;
• Assicurarsi che la sede "D" sia agganciata perfettamente al bordo della feritoia (muovere leggermente la porta avanti ed indietro);
• Tenere la porta completamente aperta, sganciare le 2 levette "B" verso il basso, quindi chiudere la porta. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Sostituire la lampadina cavità Per sostituire la lampadina di illuminazione del forno: lampadina guarnizione coperchio

1. Togliere il coperchio in vetro, servendosi

2. Svitare la lampadina e sostituirla con una analoga:

potenza 15 W, attacco E 14. Rimontare il coperchio, prestando attenzione a posizionare correttamente la guarnizione (vedi figura).

Attenzione: L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza attiva 7 giorni su 7 In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.scholtes.com.
