MANUALE UTENTE LU361PE THEBEN

• Tensione di alimentazione:
• Carico:

230 V \~ 50 Hz

LU 361 PE2:

Due canali di uscita indipendenti.

Load I (carico I) (L ↓): fino a 10A (cos φ = 1).

Load II (carico II) (D1 – D2): fino a 10A (cos φ = 1) contatto libero da potenziale (il carico II non è controllato dalla regolazione LUX e può funzionare con qualsiasi livello d'intensità luminosa).

LU 361 PE:

Un canale di uscita.

(D1 - D2): fino a 10A (cos φ = 1)

contatto libero da potenziale.

LU 361 PE-S:

Rilevatore dotato di cavo da 3,5 m (si applica come espansione di ingresso alla unità di potenza di LU 361 PE2).

circolare (360°).

circa 7 m di diametro a 2,4 m di altezza.

10 LUX / 30 LUX / 100 LUX / 400 LUX / 1000 LUX / \~∞ (6 regolazioni).

- Regolazione precisa Time (Temporizzazione):

LU 361 PE2 / 361 PE-S:

Time 1 (temporizzazione 1) - per illuminazione: Test (LUX disabilitato) Impulso - 1 sec. accensione (ON) 9 sec. spegnimento (OFF) / 1 min. 5 min. / 15 min. / 30 min. / 60 min. (7 regolazioni). Time 2 (temporizzazione 2) - per HVAC (riscaldamento, ventilazione, condizionamento): 10 sec. / 3 min./ 15 min. / 30 min. / 60 min. (5 regolazioni).

LU 361 PE

Time (Temporizzazione) - per illuminazione: Test 5 sec.(LUX disabilitato) / Impulso (1 sec. Accensione (ON) / 9 sec. Spegnimento (OFF) / 1 min. / 5 min. / 15 min. / 30 min. / 60 min. (7 regolazioni).

• Regolazione Meter (rilevamento):
• Elementi sensore:
• Zone di rilevamento:
• Protezione ambientale:
• Temperatura operativa:

Sensibilità regolabile.

4 elementi di tipo supersensibile.

304 zone.

Classe II, IP40 (sensore).

da - 10° C a + 45° C.

CONTENUTO DELL'IMBALLAGGIO

Quantità	Modello	Sensore	Unità di potenza	Manuale
1	LU 361 PE	Cavo 30 cm	1 canale	1
1	LU 361 PE2	Cavo 30 cm	2 canali	1
1	LU 361 PE-S*	Cavo 3,5 m		1

Note: *sensore aggiuntivo (optional) principalmente usato per LU 361 PE2

CARATTERISTICHE

• Montaggio ad incasso.
- Possibilità di aggiungere un rilevatore supplementare - Permette di ampliare in maniera flessibile la superficie di rilevamento.
- Realizzato per installazione a controsoffitto - Installazione semplice e veloce adattabile a soffitti di differente spessore.
- Progettazione del rilevatore brevettata - Risolve il problema delle “zone d’ombra” presenti nella maggior parte dei rilevatori da controsoffitto presenti sul mercato.
- Due canali di uscita relè - Un relè per l'illuminazione ed un altro relè libero da potenziale per HVAC (Riscaldamento, Ventilazione, Condizionamento), oppure per il pilotaggio di telecamere di sicurezza, ecc.
- Temporizzazione accurata - Fornisce 5 impostazioni di temporizzazione di precisione da 1 min. a 60 min., più test e modalità ad impulso, utili all'utente per il controllo del rilevatore durante la fase di installazione o per verificarne il funzionamento.
Modalità Test: Utile verifica dell'installazione (non controllata dalla regolazione LUX).
Impulso breve: Fornisce una breve attivazione ad impulso.
- Regolazione LUX accurata - Questa utile regolazione consente di escludere il rilevatore quando la luminosità ambientale supera un certo valore, evitando l'inutile attivazione del sistema di illuminazione e consentendo così un notevole risparmio energetico.
- Rilevatore omnidirezionale a quattro elementi - Fornisce la stessa sensibilità di rilevamento nelle diverse direzioni, contrariamente ai rilevatori convenzionali a due elementi in linea presenti sul mercato.
- Speciale struttura delle lenti - Consente il rilevamento ad alta intensità senza zone d'ombra a 360 gradi su un totale di 304 zone, in modo tale che possa essere rilevato anche il piccolo movimento di una mano.
- Led rosso - Indica l'attivazione con chiarezza e tempestività.
- Connettore ad innesto rapido - Connettore RJ11 che consente un facile collegamento ad innesto.

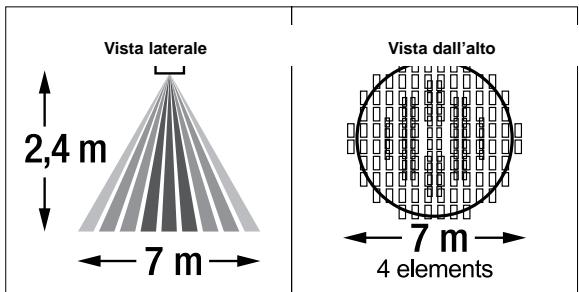

ZONA DI RILEVAMENTO

I rilevatori LU 361 PE2 / LU 361 PE / LU 361 PE-S possono essere installati sui soffitti ed essere largamente utilizzati in uffici, sale riunioni, alberghi, cucine e bagni. Durante il montaggio nei sopracitati luoghi, si raccomanda vivamente di installare il rilevatore ad un'altezza di 2,4 m per un'area di copertura con un diametro di circa 7 m (Vedi Fig. 1).

Fig. 1

Vista laterale 2,4 m 7 m Vista dall'alto 7 m 4 elements

INSTALLAZIONE E CABLAGGIO

A. Scelta della collocazione adeguata

Poiché il rilevatore reagisce alle variazioni di temperatura, vi preghiamo di evitare le seguenti condizioni (Vedi Fig. 2).

• Evitate di dirigere il rilevatore verso aree oppure oggetti le cui superfici sono altamente riflettenti o soggette a repentini cambiamenti di temperatura, come ad esempio le piscine.
• Evitate d'installare il rilevatore in prossimità di fonti di calore, quali caloriferi, condizionatori d'aria, ventilatori o lampade.
• Non dirigete il rilevatore verso dispositivi luminosi.
• Evitate di dirigere il rilevatore verso oggetti che possono muoversi con il vento, come tende, piante ecc.

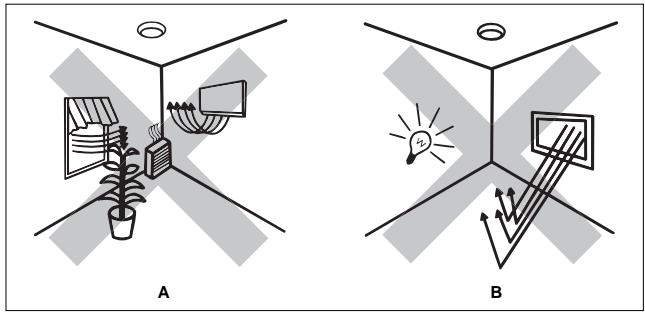

Fig. 2

A B

B. Procedura d'installazione

Togliete l'alimentazione prima di effettuare l'installazione

1. Leggete attentamente il manuale d'istruzioni prima di procedere all'installazione.
2. Assicuratevi che tutte le sorgenti di alimentazione siano spente.
3. Per installare il rilevatore, praticate un foro (diametro 65 mm) nel controsoffitto e mantenete il cavo di alimentazione al di sopra del piano del controsoffitto (Vedi Fig. 3).

Fig. 3

Φ = 65

Praticate un foro con diametro di 65 mm sul controsoffitto.

N L
Cavo segnali per LU 361 PE-S

32

• Quando installate i rilevatori LU 361 PE2 e LU 361 PE-S sullo stesso soffitto, assicuratevi che la distanza tra i due fori sia al massimo 3 m e che lo spessore del piano del controsoffitto sia compreso fra 5 e 25 mm (Vedi Fig. 3 e 8).

• I rilevatori LU 361 PE2 e LU 361 PE-S possono essere collegati entrambi al medesimo alimentatore. Per installare il secondo rilevatore LU 361 PE-S fate in modo che il cavo segnali passi attraverso il foro (Vedi Fig. 3).

• Svitate con un cacciavite le viti di fissaggio dei coperchi di protezione posti sull'unità di potenza. Un terminale permette il collegamento dell'alimentazione e l'altro il collegamento del connettore RJ11 (Vedi Fig. 4).

Fig. 4

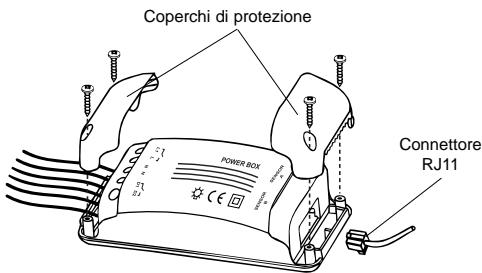

Coperchi di protezione POWER BOX Connettore RJ11

5. Diagrammi di connessione

1. UN RILEVATORE (Vedi Fig. 5).

Fig. 5

L1 230V ~ 50Hz N Carico Unità di potenza Interruttore manuale Tensione di alimentazione Interruttore manuale A1 A2 Ventola Contattore Radiatore L2 L3 N LU 361 PE2 Sensore A B Sensore

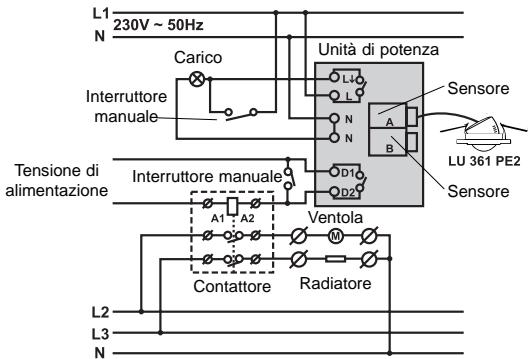

LU 361 PE2

Fig. 5

L1 230V ~ 50Hz N Unità di potenza L N Tensione di alimentazione Interruttore manuale A1 A2 Ventola Contattore Radiatore LU 361 PE L2 L3 N

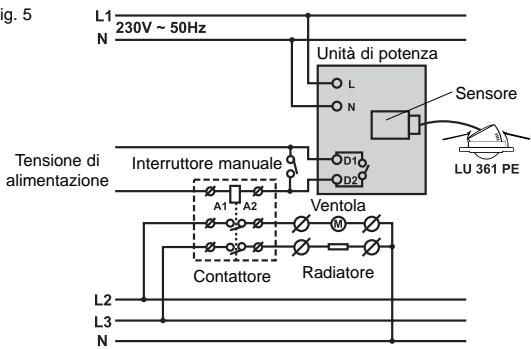

LU 361 PE

34

1. DUE RILEVATORI LU 361 PE2 PER IL CONTROLLO DELLO STESSO CARICO (Vedi Fig. 6).
   Fig. 6


L1 230V ~ 50Hz N Unità di potenza L1 L N N D1 D2 Carico Unità di potenza L4 L N N D1 D2 Sensore A B LU 361 PE2 Sensore Sensore LU 361 PE2 Sensore

LU 361 PE2

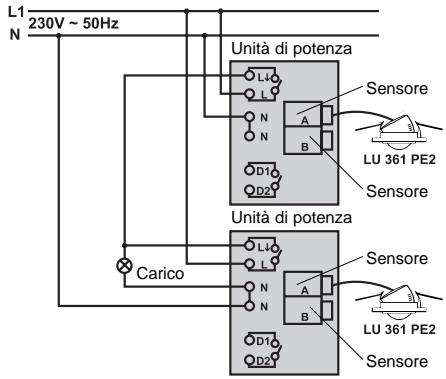

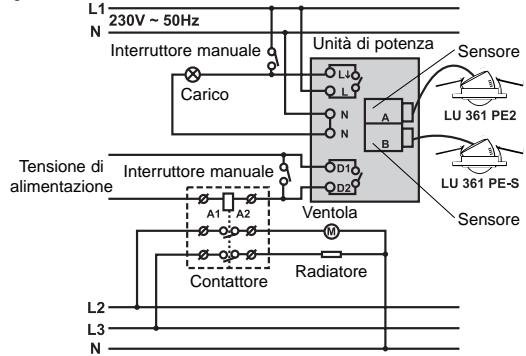

3. E' POSSIBILE COLLEGARE SIMULTANEAMENTE DUE RILEVATORI LU 361 PE2 E LU 361 PE-S ALLA STESSA SCATOLA INGRESSI/USCITE (Vedi Fig. 7).

Fig. 7

L1 230V ~ 50Hz N Interruttore manuale Carico Unità di potenza Sensore LU 361 PE2 A B Tensione di alimentazione Interruttore manuale D1 D2 Ventola A1 A2 M Contattore Radiatore L2 L3 N

LU 361 PE2
LU 361 PE-S

Nota:

• Assicuratevi che il cablaggio sia collegato correttamente come illustrato.
- Per collegare simultaneamente il sensore LU 361 PE-S (Vedi Fig. 8) e il sensore LU 361 PE2 fate riferimento al diagramma di connessione (Vedi Fig. 7) che indica il corretto collegamento all'unità di potenza.

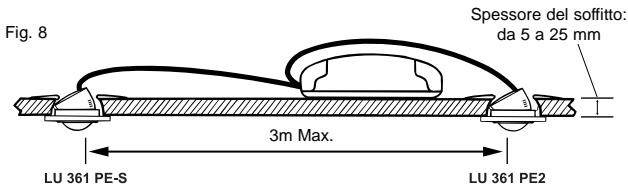

Fig. 8 Spessore del soffitto: da 5 a 25 mm 3m Max. LU 361 PE-S LU 361 PE2

1. Per i collegamenti ai terminali dell'unità di potenza fate riferimento al diagramma di connessione, quindi posizionate in sede i coperchi di protezione e fissateli tramite le loro viti (Vedi Fig. 9).
2. Distribuite correttamente tutti i cablaggi, quindi fissate e montate l'unità di potenza al soffitto tramite le viti (Vedi Fig. 10).

Fig. 9

1. Inserite il sensore nel foro di installazione (Vedi Fig. 11).

Fig. 11

• Inserite i due perni con fissaggio a molla nel foro e premete il sensore verso l'alto, in modo tale da permettere ai perni di agganciarsi automaticamente al soffitto.
• Regolate la posizione del sensore ed assicuratevi che la sua parte inferiore sia stabilmente fissata al soffitto (Vedi Fig. 12).

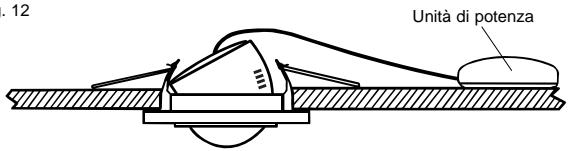

Fig. 12

Unità di potenza 12

1. Se la superficie del rilevatore dovesse risultare sporca, pulitela deli catamente con un panno pulito ed asciutto.
2. Ricollegate l'alimentazione elettrica.

REGOLAZIONI E TEST DI MOVIMENTO

A. Regolazione della testina di rilevamento

Nota:

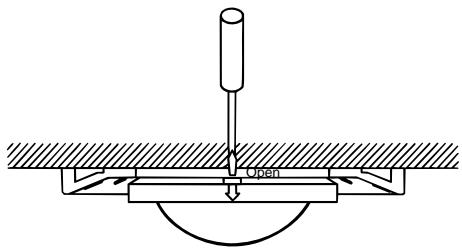

- Prima di effettuare le regolazioni, estraete leggermente la testina del sensore tramite un cacciavite agendo sul riferimento contrassegnato dalla dicitura OPEN (Vedi Fig. 13).

Fig. 13

Open

Potete regolare la testina del sensore secondo le vostre esigenze di copertura. Il sensore può essere regolato orizzontalmente con un'angolazione di 350° (a passi di 30°) e verticalmente con un'angolazione di 30° (a passi di 5°) (Vedi Fig. 14, 15 e 16).

Fig. 14

30° 350°

Fig. 15

15 30°

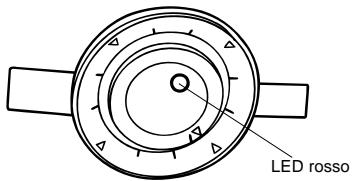

1. I rilevatori LU 361 PE2 / PE e PE-S sono dotati di una spia LED rossa (Vedi Fig. 17). Questa s'illumina per due secondi quando il rilevatore viene attivato e non è controllato dalla regolazione LUX.
2. La spia LED può essere utilizzata come indicatore durante l'esecuzione del test di movimento senza la necessità di collegare alcun carico.

Fig. 17

C. Test di movimento

Lo scopo del test di movimento è di verificare e regolare la zona di copertura del rilevatore di movimento. Impostate il selettore “METER” su “7 m” ed il selettore “TIME 1” su “test”, quindi potrete eseguire il test di movimento che non è influenzato dal controllo LUX (Vedi Fig. 18).

Nota:

- Quando l'apparecchio viene messo sotto tensione per la prima volta, oppure viene alimentato nuovamente dopo lo spegnimento, la spia LED si accende per 40 secondi, per poi spegnersi. Durante il periodo di preriscaldamento non è presente alcuna uscita su LOAD I (carico I) se l'apparecchio si trova in modalità test e impulsi, diversamente sarà presente un'uscita permanente su LOAD II (carico II). Dopo il periodo di preriscaldamento (40 secondi), non appena viene rilevato del movimento, LOAD I e LOAD II funzioneranno in base alle impostazioni esistenti. Se, dopo il periodo di preriscaldamento, non viene rilevato alcun movimento in un intervallo di 20 secondi, LOAD I e LOAD II si disattiveranno automaticamente e non verranno controllati dalle impostazioni di Time 1 e Time 2 (temporizzazione 1 e temporizzazione 2).

Fig. 18

Procedura di verifica

1. Dirigete il sensore verso la zona di rilevamento desiderata.
2. Accendete l'apparecchio.
3. Attraversate la zona di rilevamento partendo dall'esterno (Vedi Fig. 18). Quando il rilevatore percepisce il movimento, si accende la luce per 5 secondi.
4. Se necessario, regolate la posizione della testina del sensore per modificare l'area di copertura.
5. Potete inoltre utilizzare la regolazione METER (ampiezza zona) per modificare l'area di copertura.
6. Ripetete i passi da 3 a 5 finché avrete trovato l'area di copertura corrispondente alle vostre esigenze.

REGOLAZIONE DEI CONTROLLI

Nota:

- Estraete leggermente la testina del sensore tramite un cacciavite prima di effettuare la regolazione dei controlli (Vedi Fig. 13).

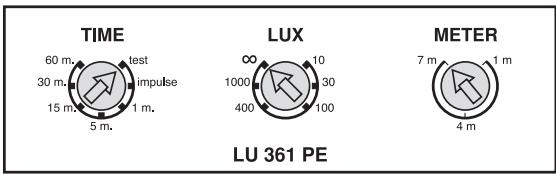

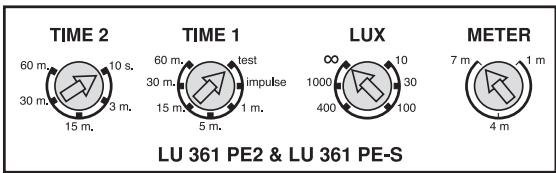

Controlli LUX (intensità luminosa), METER (ampiezza zona) e TIME (temporizzazione)

Regolate i controlli LUX, TIME e METER sul valore desiderato riportato a fianco di ogni controllo (Vedi Fig. 19).

Fig. 19

TIME 2 60 m. 30 m. 15 m. 10 s. 3 m. TIME 1 60 m. 30 m. 15 m. 5 m. test impulse LUX ∞ 1000 400 100 10 METER 7 m 4 m 1 m LU 361 PE2 & LU 361 PE-S

TIME 60 m. test 30 m. impulse 15 m. 5 m. LUX ∞ 10 1000 30 400 100 100 METER 7 m. 1 m 4 m LU 361 PE

I controlli TIME e LUX devono essere posizionati esattamente in corrispondenza di un singolo valore serigrafato. NON posizionate i controlli tra due valori, poiché ciò potrebbe causare un malfunzionamento o confusione relativa al valore selezionato.

1. Regolazione del controllo LUX.

Fig. 20

LUX ∞ 1000 400 100 30

* 6 regolazioni LUX predefinite: 10 LUX / 30 LUX / 100 LUX / 400 LUX / 1000 LUX / \~ ∞

2. Regolazione del controllo TIME.

Fig. 21

* Time 1 (per illuminazione): 7 regolazioni predefinite: Test (LUX disabilitato) / Impulso - 1 sec. Accensione (ON) / 9 sec. Spegnimento (OFF) / 1 min. / 5 min. / 15 min. / 30 min. / 60 min.
- Modalità Test: Quando il controllo Time 1 è posizionato su “test”, il rilevatore si attiva automaticamente in modalità test. In questa modalità, l'illuminazione non è controllata dalla regolazione LUX. In presenza di movimento, l'illuminazione si accende per 5 secondi quindi si spegne. Nello stesso istante, la spia LED si accende per poi spegnersi dopo 2 secondi.
- Modalità Impulso breve: Quando il controllo Time 1 è posizionato su “impulse”, il rilevatore si attiva automaticamente in modalità impulso breve.
* Time 2 (per riscaldamento, ventilazione, condizionamento): Non controllato da LUX (solo LU 361 PE2). 5 regolazioni predefinite: 10 sec. / 3 min. / 15 min. / 30 min. / 60 min.

3. Regolazione del controllo METER.

Fig. 22

METER 7 m 1 m 4 m

* Regolando il selettore METER su “1 m”, il rilevatore opera all'interno di un “campo visivo” molto ristretto, approssimativamente del diametro di un metro.
* Regolando il selettore METER su "7 m", il rilevatore opera all'interno del "campo visivo" più ampio selezionabile, con un diametro approssimativo di 7 metri.
* Regolando il selettore METER sulla posizione intermedia, il rilevatore opera all'interno di un "campo visivo" del diametro approssimativo di 4 metri.

EVENTUALI PROBLEMI

Quando il rilevatore di presenza LU 361 PE / LU 361 PE2 / LU 361 PE-S non funziona correttamente, consultate le soluzioni suggerite nella tabella seguente:

Problema	Eventuale causa	Soluzione
La spia LED non si accende.	L'apparecchio non è alimentato.Il cablaggio non è collegato correttamente.	Controllate se l'apparecchio è alimentato.Fate riferimento ai diagrammi di connessione e collegate il cablaggio nel modo illustrato.
L'illuminazione non si accende.	Il cablaggio non è collegato correttamente.Il carico è difettoso.	Controllate che l'alimentazione ed il carico siano collegati correttamente.Sostituite il carico difetto-so con uno nuovo.
L'illuminazione non si spegne.	Il rilevatore viene attiva-to da un disturbo.Il cablaggio non è collegato correttamente.	Durante l'esecuzione del test mantenetevi lontano dalla zona di rilevamento per evitare l'attivazione del rilevatore.Controllate che l'alimentazione ed il carico siano collegati correttamente.
Attivazioni non desiderate.	Ci sono sorgenti di calore oppure oggetti, come ad esempio piante, che possono muoversi all'interno dell'area di rilevamento sotto l'azione di correnti d'aria.	Evitate di dirigere il rilevatore verso fonti di calore, quali condizionatori d'aria, ventilatori elettrici, radiatori o qualsiasi superficie altamente riflettente.Assicuratevi che non ci sia alcun oggetto in movimento all'interno dell'area di rilevamento.

OMOLOGAZIONE C€

LU 361 PE2 / LU 361 PE / LU 361 PE-S AANWEZIGHEIDSMELDER
