MODE D'EMPLOI LU361PE THEBEN

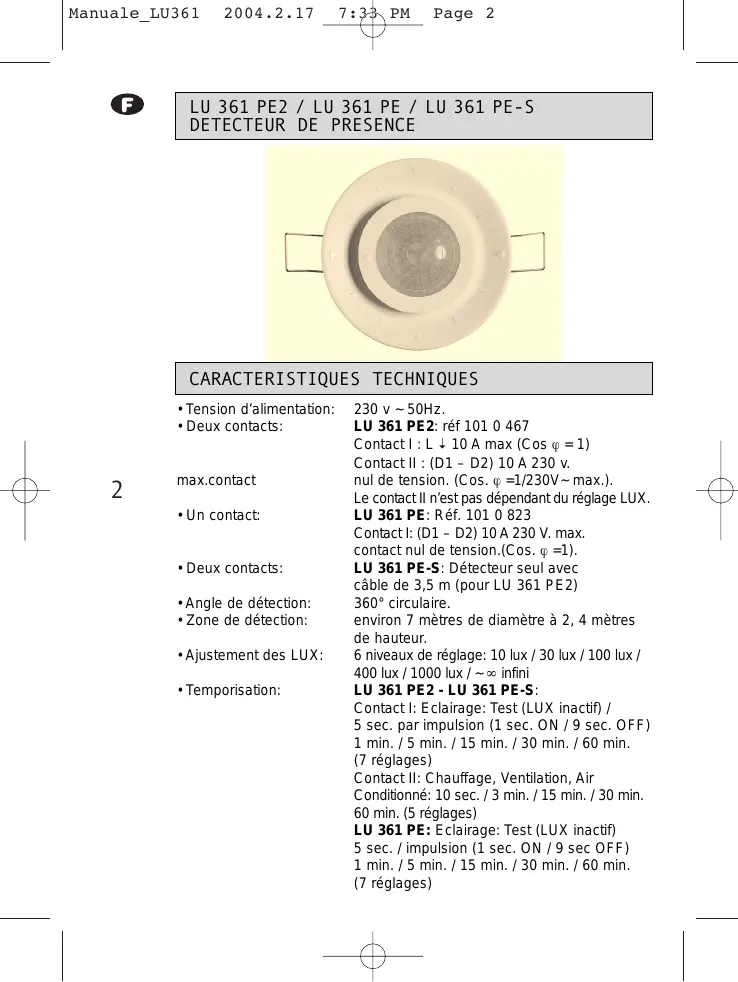

- Tension d'alimentation: 230 v \~ 50Hz.
- Deux contacts: LU 361 PE2: réf 101 0 467
Contact I : L ↓ 10 A max (Cos φ = 1)
Contact II : (D1 - D2) 10 A 230 v.
max.contact nul de tension. (Cos. = 1/230V max. ).
Le contact II n'est pas dépendant du réglage LUX. - Un contact: LU 361 PE: Réf. 101 0 823
Contact I: (D1 – D2) 10 A 230 V. max.
contact nul de tension.(Cos. φ =1). - Deux contacts: LU 361 PE-S: Détecteur seul avec câble de 3,5 m (pour LU 361 PE2)
- Angle de détection: 360^ circulaire.
- Zone de détection: environ 7 mètres de diamètre à 2, 4 mètres de hauteur.
- Ajustement des LUX: 6 niveaux de réglage: 10 lux / 30 lux / 100 lux / 400 lux / 1000 lux / \~∞ infini
• Temporisation: LU 361 PE2 - LU 361 PE-S:
Contact I: Eclairage: Test (LUX inactif) /
5 sec. par impulsion (1 sec. ON / 9 sec. OFF)
60 min. (5 réglages)
LU 361 PE: Eclairage: Test (LUX inactif)
- Mètre: Réglage des diamètres de détection.
- Détecteur: 4 éléments de type hyper sensibles.
- Zone de détection: 304 zones.
- Indice et classe de protection: IP40, classe II.
- Température de fonctionnement: de -10^ et +45^
CONTENU DE L'EMBALLAGE
| Modèle | ![]() | ![]() | ![]() | |
| Article | LU 361 PE LU 361 PE2 Câble 30 cm | LU 361 PE-S Câble 3,5 mt | Boitier d'alimentation (LU 361 PE LU 361 PE2 uniquement) | Manuel |
| Quantité | 1 | 1 | 1 | 1 |
CARACTÉRISTIQUES
• Fixation plafond discrète.
- Un détecteur supplémentaire pouvant étendre la surface de détection.
- Produit basse tension facile à installer. Installation facile et rapide pouvant s'adapter à tout type de support.
- Réglage et design du détecteur Breveté. - Couverture optimum des angles morts.
- Deux relais (LU 361 PE-2).
L'un pour mise sous tension, l'autre en contact libre pour chauffage, ventilation, climatisation, vidéo surveillance, etc.
- Temporisation précise: 5 réglages de 1 min. à 60 min. Mode test et impulsion.
Mode test: Test pratique (non contrôlé par les LUX).
Mode impulsion: Déclenchements courts.
- Réglage des LUX: Précis, pratique.
- Détection par capteur multi-directionnel.
Plus grande sensibilité de détection quel que soit l'axe de déplacement.
- Modèle spécial de Lentilles.
Un total de 304 zones "sans zones mortes" sur les 360^ de détection ce qui permet de détecter le moindre mouvement de la main.
• LED: Indicateur de fonctionnement.
- Connexion rapide: Connecteur RJ11 facile à connecter.
ZONE DE DÉTECTION
Les détecteurs LU 361 PE2 / LU 361 PE / LU 361 PE-S peuvent être installés au plafond et utilisés dans les bureaux, salles de conférences, hôtels, buanderies, cuisines, toilettes...

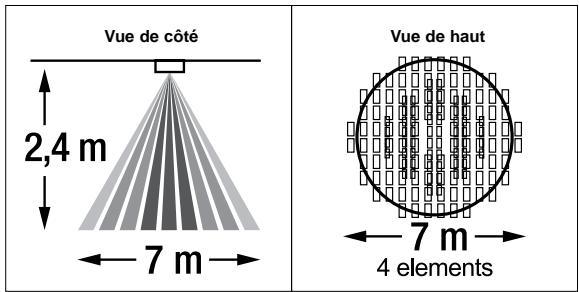

Il est recommandé d'installer l'appareil à 2,4 m de hauteur pour une zone de détection de 7m de diamètre environ (Voir Fig. 1).
Fig. 1
A. Choisir l'endroit adéquat

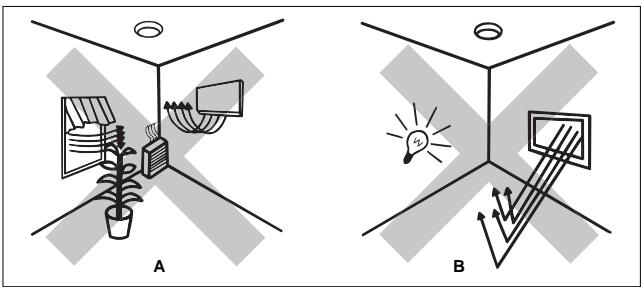

Etant donné que le détecteur réagit aux changements de températures, évitez les situations suivantes (Voir Fig. 2).
- Evitez de diriger le détecteur vers des zones ou vers des objets dont les surfaces sont hautement réfléchissantes ou sont sujettes aux rapides changements de température.
- Evitez de monter le détecteur proche d'une source de chaleur, comme les ventilations de chauffage, climatiseurs, ventilateurs.
- Ne pas diriger le détecteur vers une source de lumière.
- Evitez d'orienter le détecteur vers des objets qui bougent avec le vent, comme: les rideaux, les plantes...
Fig. 2
B. Procédé d'installation
Avant installation, mettre l'appareil hors tension
- Lisez le mode d'emploi avec attention et entièrement avant l'installation.
- Assurez-vous que l'appareil est totalement hors tension
- Faites un trou de 65 mm de diamètre dans le plafond en laissant le câble de raccordement à l'extérieur (Voir Fig. 3).
Fig. 3


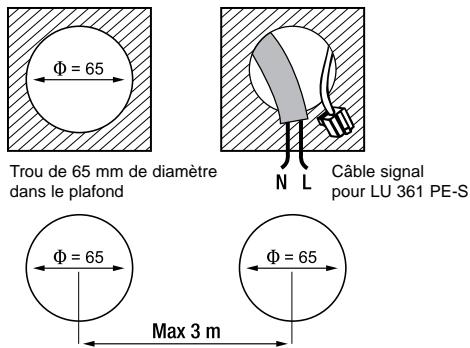

Trou de 65 mm de diamètre dans le plafond Câble signal pour LU 361 PE-S Φ = 65 N L Φ = 65 Max 3 mRemarque:
- Pour installer le détecteur LU 361 PE2 et LU 361 PE-S sur le même plafond, s'assurer que la distance entre les deux trous ne dépasse pas 3 m.
- L'épaisseur de la couverture de plafond doit être de 5-25 mm. (Voir Fig. 3 et 8).
- Les détecteurs LU 361 PE2 et LU 361 PE-S peuvent être tous deux connectés à la même source.
-
Pour installer le second détecteur LU 361 PE-S, passer le câble de raccordement dans le trou (Voir Fig. 3).
-

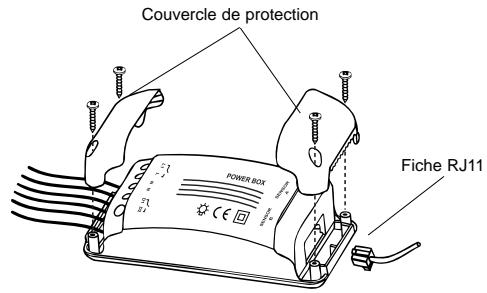

Dévissez le couvercle de protection du boîtier de liaison avec un tournevis. L'un des borniers fournit le courant, l'autre connecte la fiche RJ 11 (Voir Fig. 4).
Fig. 4
-
Schémas de montage.
-
UN DETECTEUR (Voir Fig. 5).
Fig. 5


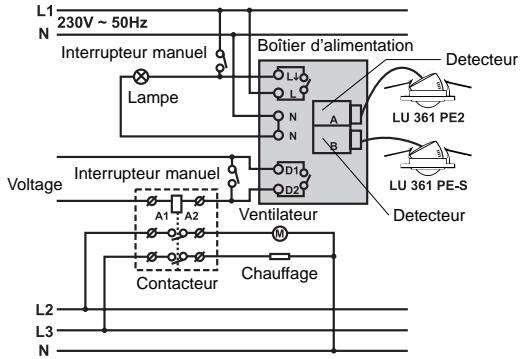

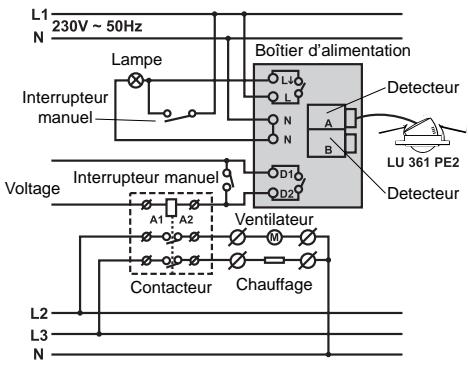

L1 230V ~ 50Hz N Lampe Interrupteur manuel Boîtier d'alimentation Detecteur A B LU 361 PE2 Detecteur Voltage Interrupteur manuel A1 A2 Ventilateur Contacteur Chauffage L2 L3 NLU 361 PE2
Fig. 5


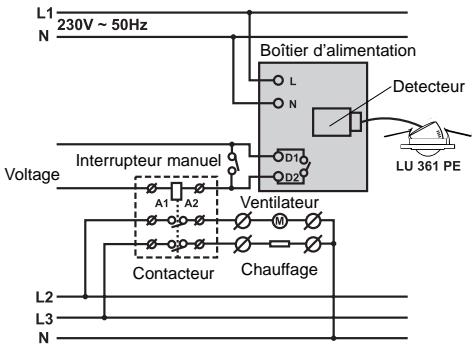

L1 230V ~ 50Hz N Boîtier d'alimentation L N Detecteur LU 361 PE Voltage Interrupteur manuel A1 A2 Ventilateur Contacteur Chauffage L2 L3 NLU 361 PE
- DEUX DETECTEURS LU 361 PE2 COMMANDENT UNE CHARGE (Voir Fig. 6).
Fig. 6


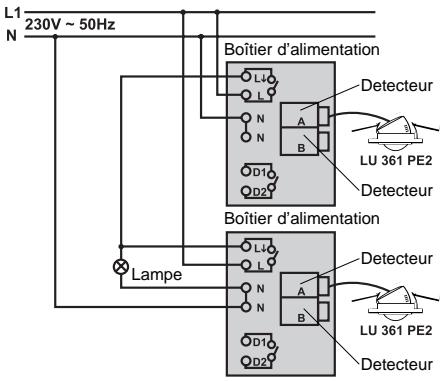

L1 230V ~ 50Hz N Boîtier d'alimentation L1 L N A B Detecteur LU 361 PE2 D1 D2 Detecteur Lampe Boîtier d'alimentation L1 L N A B Detecteur LU 361 PE2 D1 D2 DetecteurLU 361 PE2
3. LES DETECTEURS LU 361 PE2 ET LU 361 PE-S PEUVENT ETRE CONNECTES ENSEMBLE SUR LE BOITIER DE RACCORDEMENT (Voir Fig. 7).
Fig. 7
LU 361 PE-S
Remarque:
- Assurez-vous que les fils sont connectés correctement.
- Connectez le détecteur LU 361 PE-S en même temps, (Voir Fig. 8) et référez-vous au diagramme de raccordement pour le connecter en parallèle avec le premier détecteur LU 361 PE2 sur le boîtier de raccordement (Voir Fig. 7).


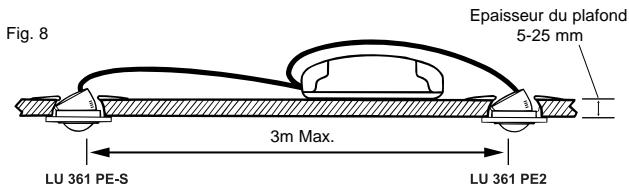

Fig. 8 Epaisseur du plafond 5-25 mm 3m Max. LU 361 PE-S LU 361 PE2- Référez-vous au diagramme de montage et connectez le boîtier de raccordement à l'arrivée du courant, refermez ensuite le couvercle et fixez-le avec des vis (Voir Fig. 9).
- Après avoir placer correctement tous les fils, vissez le boîtier de raccordement et placez-le dans le faux plafond (Voir Fig. 10).
Fig. 9

- Insérez le détecteur dans le trou (Voir Fig. 11).
Fig. 11

- Mettez les deux longs axes de fixation à ressorts dans le trou et gardez l'axe le plus court à l'extérieur, contre l'extérieur du plafond; insérez ensuite le détecteur.

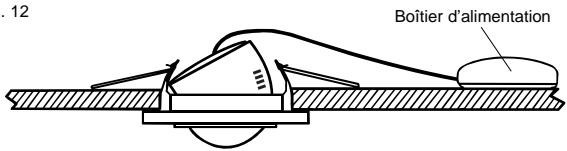

- Réglez la position du détecteur. Assurez-vous que le détecteur soit parfaitement ajusté contre le plafond (Voir Fig. 12).
Fig. 12
- Remettre sous tension.

TEST ET AJUSTEMENT
A. Réglage de la tête de détection
Remarque:

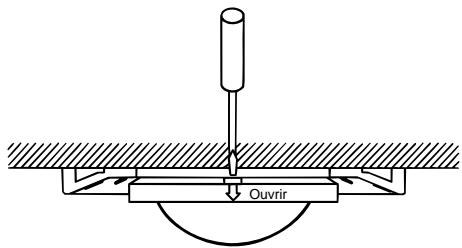

- Dégagez la tête de détection à l'aide d'un tournevis avant d'effectuer les réglages (Voir Fig. 13).
Fig. 13
Fig. 14


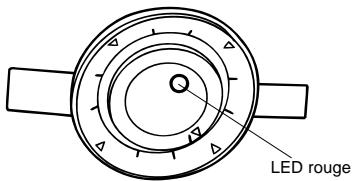

- Le détecteur LU 361 PE2 / PE et PE-S est doté d'une LED rouge (Voir Fig. 17). Elle s'allume pendant 2 sec. dès que le détecteur est activé et non contrôlé par les lux.
- La LED peut servir d'indicateur pour un test de passages.
Fig. 17
Le test de parcours sert à vérifier et régler les champs de couverture du détecteur de présence. Positionnez le bouton "METER" sur "7", le bouton "Time 1" sur "test", ensuite, vous pouvez procéder à un test de parcours. (Voir Fig. 18).
Remarque:
- A chaque nouvelle mise sous tension de l'appareil la LED s'allume pendant 40 sec. puis s'éteint. Pendant le temps de préchauffage, il n'y a pas de sortie pour CHARGE I si l'appareil est en mode test ou impulsion. Toutefois, il y a une sortie permanente pour CHARGE II. Après la période de préchauffage (40 sec.) si le détecteur est activé par un mouvement, CHARGE I et CHARGE II vont fonctionner en fonction des réglages précédents. S'il n'y a pas de déclenchement dans les 20 sec. après la fin du préchauffage, CHARGE I et II se couperont automatiquement et ne seront plus contrôlées par les réglages de Time 1 et Time 2.
Fig. 18

- Dirigez le détecteur dans la zone de détection souhaitée.
- Mettez le détecteur sous tension.
- Traversez la zone de détection en venant de l'extérieur (Voir Fig. 18). Lorsque le détecteur se déclenche, la lumière se déclenchera pendant 5 sec.
- Ajustez la tête de détection pour modifier la zone de détection si nécessaire.
- Vous pouvez également régler le bouton "METER"
- Répétez les étapes 3 à 5 jusqu'à ce que vous obteniez la zone de détection souhaitée.
FONCTIONNEMENT
Remarque:
- Retirez délicatement la tête de détection avec un tournevis avant le réglage des boutons (Voir Fig. 13).
Boutons LUX, METER, TIME

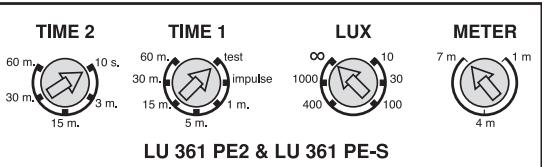

Réglez les boutons LUX, TIME, METER suivant les valeurs désirées (Voir Fig. 19).
Fig. 19

TIME

LUX

METER

LU 361 PE
Les boutons TIME et LUX doivent être positionnés de façon très nette sur les marques des valeurs. Ne pas les placer entre deux marques, ce qui pourrait causer un dysfonctionnement ou une confusion.

1. Réglage du bouton LUX
Fig. 20
2. Réglage du bouton TIME
Fig. 21

* Time1 / Time (pour l'éclairage)
7 réglages pré-définis: Test (LUX inactif) / Impulsion (1 sec. en marche - 9 sec. hors fonctionnement) / 1 min. / 5 min. / 15 min. / 30 min. / 60 min.
- Mode Test: Lorsque le bouton Time1 est positionné sur "test" le détecteur est automatiquement en mode test. Dans ce mode, l'éclairage n'est pas contrôlé par les LUX. La lumière s'allume 5 sec. puis s'éteint. Au même moment, la LED s'allume 2 sec. puis s'éteint.
- Mode Impulsion: Lorsque le bouton Time1 est positionné sur “impulsion” le détecteur est automatiquement en mode impulsion.
* Time2 / Time (pour chauffage, ventilation, climatisation): Non contrôlé par les LUX (LU 361 PE uniquement).
5 réglages pré-définis: 10 sec. / 3 min. / 15 min. / 30 min. / 60 min.
3. Réglage du bouton METER.
Fig. 22
* En positionnant le bouton METER sur "7m", le détecteur va fonctionner sur la zone de détection la plus étendue, d'un diamètre de 7m environ.
* En positionnant le bouton METER au milieu (sur "4m"), le détecteur va fonctionner sur une zone de détection d'un diamètre de 4m environ.
DETECTION DE PANNES
Lorsque le détecteur de présence LU 361 PE / LU 361 PE2 / LU 361 PE-S ne fonctionne pas normalement, vérifier les problèmes éventuels et consulter les solutions suggérées dans le tableau suivant qui vous aideront à résoudre le
| Problème. Probleme | Cause éventuelle | Solution |
| La LED ne s'allume pas. | 1. L'appareil n'est pas sous tension.2. Le raccordement n'est pas effectué correctement. | 1. Vérifier que l'appareil est sous tension.2. Se référer au schéma de branchement et connecter l'appareil correctement. |
| Les lumières ne s'allument pas. | 1. Les raccordements sont incorrects.2. Le boîtier de liaison est défectueux. | 1. Vérifier que l'alimentation et le chargeur sont connectés correctement.2. Remplacer le boîtier de liaison défectueux. |
| Les lumières ne s'éteignent pas. | 1. Enclenchement intempestif du détecteur.2. Les raccordements sont incorrects. | 1. S'éloigner de la zone de détection pour éviter d'activer le détecteur pendant le test.2. Vérifier que l'alimentation et le boîtier de liaison sont connectés correctement. |
| Enclenchement intempestif. | Le détecteur se trouve proche de sources de chaleur ou proche d'objets légers subissant les effets du vent. | Eloigner le détecteur des sources de chaleur, telles que les radiateurs ou climatisations, ou toute surface refléchissante.S'assurer qu'il n'y ait aucun objet volatile à proximité. |
