Type de produit	Projecteur à LED
Marque	Theben
Modèle	theLeda S20L
Usage prévu	Éclairage intérieur et extérieur (jardins, garages, parcs)
Tension de service	230 V AC ± 10 %
Fréquence	50 Hz / 60 Hz
Consommation propre	10 W (lumière allumée)
Puissance LED (flux lumineux)	850 lm
Température de couleur	4000 K
Durée de vie	L80/B10, 20 000 h
Hauteur de montage	1,8 m – 2,5 m
Indice de protection	IP 55 (EN 60529)
Classe de protection	I (montage conforme)
Température de service	-20 °C à +45 °C
Classe d'efficacité énergétique	F
Orientation	Pivotement latéral 45°, inclinaison verticale 70° (avant)
Dimensions (estimées)	Environ 200 x 150 x 100 mm
Poids (estimé)	Environ 0,5 kg
Matériau du boîtier	Aluminium (non spécifié, estimation)
Source lumineuse remplaçable	Non, remplacer l'ensemble
Dimmable	Oui, avec variateur externe Theben (option)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec, ne pas utiliser de produits abrasifs
Sécurité	Montage par électricien qualifié, couper le réseau avant intervention
Pièces détachées et réparabilité	Projecteur non réparable, éliminer en déchet électronique
Garantie	Selon conditions du fabricant

FOIRE AUX QUESTIONS - theLeda S20L THEBEN

Quelle est la hauteur de montage recommandée pour le Theben theLeda S20L ?

La hauteur de montage recommandée est comprise entre 1,8 m et 2,5 m pour un éclairage optimal.

Ce projecteur peut-il être utilisé en extérieur ?

Oui, l'indice de protection IP 55 le rend adapté à une utilisation extérieure, résistant aux projections d'eau et à la poussière.

Comment remplacer l'ampoule LED ?

La source lumineuse n'est pas remplaçable. En cas de défaut, il faut remplacer l'ensemble du projecteur.

Peut-on varier l'intensité lumineuse ?

Oui, avec un variateur externe de la marque Theben (en option). Références : 9070969, 9070987, etc.

Quelle est la durée de vie de ce projecteur ?

La durée de vie est de 20 000 heures selon la norme L80/B10.

Quelles sont les températures de fonctionnement admissibles ?

Le projecteur fonctionne entre -20 °C et +45 °C.

Comment orienter le projecteur après installation ?

Le projecteur peut pivoter de 45° vers la droite ou la gauche et s'incliner de 70° vers l'avant (modèle S20L).

Le câble d'alimentation est-il fourni ?

Le câble doit être passé à travers le joint d'étanchéité du socle. Le projecteur est livré avec un presse-étoupe, mais le câble n'est pas inclus.

Quel type de variateur est compatible ?

Utilisez uniquement un variateur externe de Theben adapté, comme les modèles 9070969/9070987 ou 9070971/9070988.

Le montage est-il difficile ?

Le montage doit être effectué par un électricien spécialisé. Il faut couper la tension, fixer le socle, raccorder les conducteurs et verrouiller le projecteur.

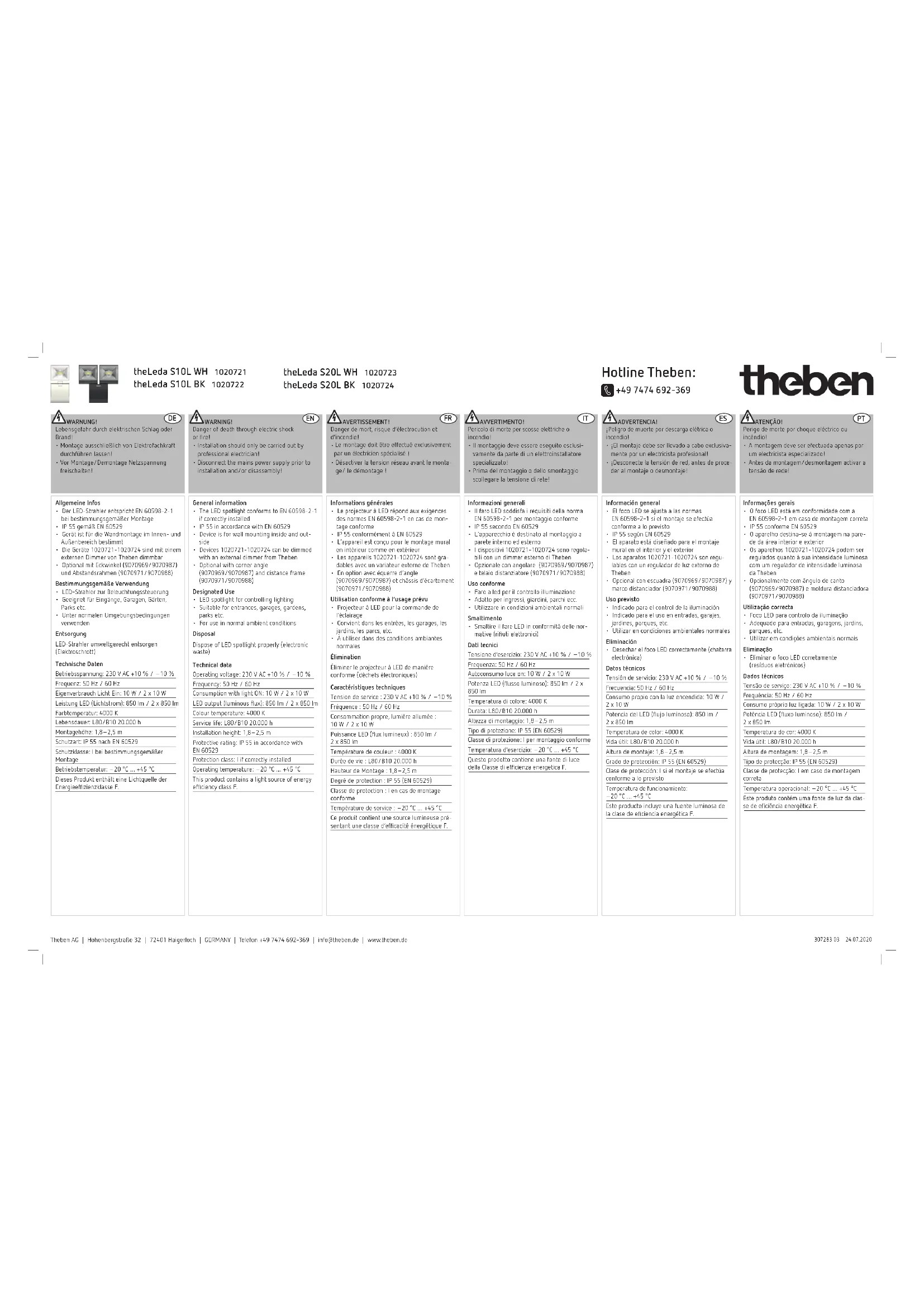

MODE D'EMPLOI theLeda S20L THEBEN

Danger de mort, risque d'électrocution et incendie!
Le montage doit être effectue exclusivement par un elektricien spécialise!
- Déécarter la tension réseau avant le montage/le démontage

Informations generales

• Lebjectre à LED répond aux exigences détenues en 60598-2-1 en cas de manette conforme
• IP 55 conformément à EN 60529
• L'article est créé pour le montage mural en interieur comme en extérieur
  Les apparecs 1020721-1020724 sont gracil en un dimen estero de Theben. dablex avec avariete externe de Theben (Oligoconocotyloidea 9607097) (Oligoconocotyloidea 9607097)
  (9070969/9070987) et chassidé'écartement (9070971/9070988)
• Il Faro LED sodsida i requisiuti della norma EN 60598-2-1 per montaggio conforme
• IP 55 secondo EN 60529
• L'apparechio e destinato al montaqio:
  parete interno ed esterno
• Dispositivi 1020721-1020724 sono regolabili con un dimper esterni di Theben
• Opzionale con anglope (9070969/9070987)
  e bilari distanziata (9070971/9070988).
  1

Utilisation conforme à l'usage prévu

• Projecteur à LED pour la commande de l'éclairage
• Convient dans les entretres, les garages, les jardins, les parcs, etc.
• Autilier dans des conditions ambiantes normales

Elimination

Éliminer le projeteur à LED de manière
conformé (déchets électroniques)

\section*{Caracteristiques techniques}

Tension de service : 230 V AC + 10 % / - 10 %Réfréquence : 50 Hz / 60 Hz
Consummation propre, lumiere allumee 10 W./2x10W

Puisance LED (flux lumineux) : 850 lm / m2
2000
Temperatures of colloid: 4000K Durée de vie: L80/R10, 20.000 h
Hauteur de Moutage:1.8-2.5m
Degre de protection:IP 55 (EN 60529)
Classe de protection : I en cas de montage
conforme

Temperatures de service : - 20 °C , +45 °CEpôt du conté une source luminesse générant une classe d'efficacité énergétique F .

4

Temperature elevee! Ne pas toucher les
peles mecliques de I apparen.

Previ uniquement pour une installation hors de portee de main.

① La lampe électricne n'est pas replacable.

En cas de défaut, remplacer tout le lumi- paigné.
① Respecte une hauteur de montage de 1.8 m - 2.5 m

Couper la tension ①

Utiliser le chassis d'ecartement ou I'equerree
dange [en option] Daccssor the drcivations a laide d'un tour
nevis et retirer le projeteur à LED du socle ③ ④

Reporter les marques pour les troux et les portes.
Faire passer le cable à travers le joint
d'etanchéité du socle; fixer le socle au mur @

Raccorder chaque conducteur à la borne
correspondiente ⑦ and siteri the vis 已 Insere la projector e a LED sur la seore et
fermer la fixation ⑨
Raccorder le projecteur à LED au réseau 8

Orientation

theoda S10L

Le projeteur peut etre pivote de 40^ vers la
droite et la gauche et incline de 210^ vers le bas.
- Il peut être pivoté de 70^ / 60^ vers l'avant /

L'arriere.

Le projecteur peut etre pivote de 45^ vers la
droite et la gauche.

• Il peut être pivote de 70^ vers l'avant.

FR

1. Linear a face LED à code @

A

m - 1 0 ;

KneLeda STOL KneLeda STOL
