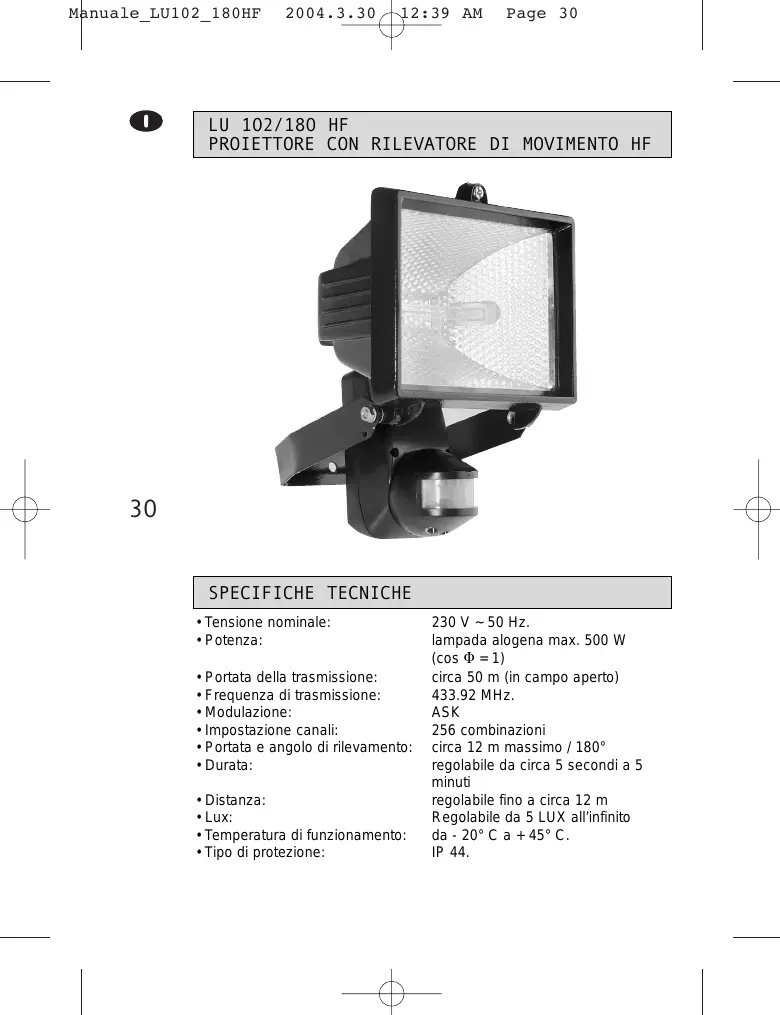

MANUALE UTENTE LU 102-180 THEBEN

• Tensione nominale:
• Potenza:
• Portata della trasmissione:
• Frequenza di trasmissione:
• Modulazione:
• Impostazione canali:
• Portata e angolo di rilevamento:
• Durata:
• Distanza:
• Lux:
• Temperatura di funzionamento:
• Tipo di protezione:

230 V \~ 50 Hz.

lampada alogena max. 500 W (cos Φ = 1)

circa 50 m (in campo aperto)

433.92 MHz.

ASK

256 combinazioni

circa 12 m massimo / 180°

regolabile da circa 5 secondi a 5 minuti

regolabile fino a circa 12 m

Regolabile da 5 LUX all'infinito

da - 20° C a + 45° C.

IP 44.

CONTENUTO DELL'IMBALLAGGIO

Articolo	Quantità	Nota
Proiettore alogeno con rilevatore di movimento	1
Manuale	1
Flangia a U	1
Lampada alogena da 500 W (tipo J)	1
Vite (per fascetta da cavo)	2	Diametro 3 x 8 mm
Fascetta da cavo	1
Passa filo in gomma	2
Pellicola protettiva per lenti	1	65 x 11 mm

IMPOSTAZIONE DEI CANALI

Il trasmettitore e il ricevitore comunicano sullo stesso canale. Il sistema di codifica HF del trasmettitore rilevatore di movimento LU 102/180 HF è preimpostato in fabbrica su "l" e il suo selettore di codifica su "9".

Assicuratevi che le impostazioni dei canali del ricevitore e del trasmettitore LU 102/180 HF siano identiche. L'utilizzatore deve regolare sia il ricevitore che il trasmettitore LU 102/180 HF con il sistema di codifica HF impostato su "l" e il selettore di codifica su "9". Può anche cambiare i canali a seconda delle sue preferenze. Tuttavia, se l'utilizzatore constata che il LU 102/180 HF e il ricevitore abbinato presentano la stessa impostazione di canali di un'altro dispositivo senza fili che si trova nelle vicinanze, dovrà NECESSARIAMENTE commutarli su nuovi canali.

Non regolate il sistema di codifica HF su “A” e il selettore di codifica su “1”, questa raccomandazione si intende per tutti i prodotti HF Theben. Nonostante i prodotti HF Theben assicurino 256 combinazioni di impostazione canali, è preferibile utilizzarne 255 ed escludere la combinazione A1 in quanto la stessa può essere disturbata molto facilmente con altri prodotti similari presenti sul mercato ed eventualmente creare il malfunzionamento del dispositivo senza fili.

Seguite attentamente i punti riportati di seguito per modificare l'impostazione canali del trasmettitore LU 102/180 HF (proiettore alogeno con rilevatore di movimento):

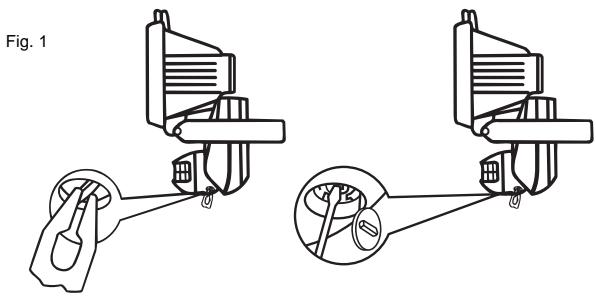

1. Fate ruotare la testa del sensore in modo da vedere il cappuccio in gomma dietro il quale sono posizionate i commutatori dei canali.
2. Sollevate il cappuccio in gomma con l'aiuto di una pinza per accedere al commutatore di impostazione canali (Vedi Fig. 1).

- Il cappuccio in gomma viene utilizzato per evitare l'entrata di acqua. Sollevatelo soltanto senza toglierlo completamente dall'alloggiamento.

Fig. 1

1. Girate con precauzione il selettore a indice con l'aiuto di un cacciavite, impostate i canali sulle posizioni da voi desiderate (Vedi Fig. 2).
2. Riposizionate il cappuccio al suo posto.

Fig. 2

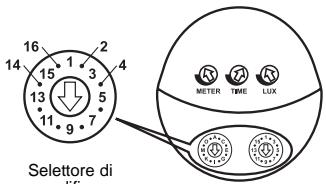

Sistema di codifica HF (canale principale)

16 14 1 2 15 3 4 13 5 11 9 7 METER TIME LUX Selettore di odifico

Nota: Il sistema di codifica HF (o canale principale) e il selettore di codifica dispongono ciascuno di 16 impostazioni possibili che permettono quindi una vasta scelta di combinazioni per un totale di 256 (16 x 16) diverse combinazioni possibili.

• Assicuratevi che le frecce siano orientate correttamente.
• Assicuratevi che il trasmettitore e il ricevitore siano impostati sullo stesso canale. Per esempio, impostando il sistema di codifica HF (canale principale) delle due unità su “I” e il selettore di codifica su “9”.

INSTALLAZIONE

A. Consigli utili per una trasmissione migliore

1. Per ottenere una trasmissione e una ricezione ottimali, vi suggeriamo di installare il trasmettitore rilevatore di movimento LU 102/180 HF ad almeno un metro dal suolo in quanto il suolo è il luogo che assorbe di più le onde. Quanto più la posizione di montaggio sarà elevata, tanto migliore sarà la rilevazione.
2. Il trasmettitore LU 102/180 HF deve essere sotto tensione per almeno 2 minuti prima di garantire il suo funzionamento stabile.
3. Posizionate il trasmettitore LU 102/180 HF ad almeno un metro di distanza da tutti gli apparecchi conduttori, come ad esempio porte e finestre UPVC rinforzate in alluminio, placche metalliche o cavi elettrici.
4. Evitate di fissare il trasmettitore LU 102/180 HF su un muro spesso o su una barra metallica che potrebbe bloccare la trasmissione delle onde e ridurre la portata di trasmissione.
5. Fate attenzione a pulire la zona di rilevamento e a togliere tutti gli altri apparecchi che possono ricevere l'onda radio del trasmettitore LU 102/180 HF nel raggio di 3 metri dal trasmettitore.
6. Durante l'installazione, non cambiate né tantomeno spostate l'antenna che si trova all'interno del trasmettitore LU 102/180 HF.
7. Durante l'installazione, tenete il cavo elettrico lontano dall'antenna in quanto quest'ultimo può causare delle interferenze radio.
8. Evitate di provare il trasmettitore LU 102/180 HF tenendolo in mano, piuttosto installatelo sul muro o al soffitto, in quanto il corpo umano, agendo come un'antenna, può provocare delle interferenze sui dispositivi senza filo.

Durante l'installazione assicuratevi che il ricevitore abbinato sia posizionato ad almeno 2 metri dagli altri ricevitori al fine di evitare una riduzione della portata della trasmissione.

B. Scelta di un luogo appropriato

1. Portata di rilevamento

1. Scegliete un luogo appropriato per l'installazione del trasmettitore proiettore con rilevatore di movimento LU 102/180 HF, in cui esso potrà funzionare perfettamente in abbinamento con il ricevitore.
   (2) Il trasmettitore LU 102/180 HF può essere montato su un muro o al soffitto. L'altezza ottimale d'installazione è fra 2 e 2,4 m, l'angolo di copertura massima si estende a 180° su una distanza di 12 m (Vedi Fig. 3).
   (3) La testa del sensore del rilevatore può essere regolata verso il basso. La regolazione della testa del sensore verso il basso riduce la copertura di rilevamento.

Di seguito troverete le differenti configurazioni di rilevamento in funzione delle diverse angolazioni.

1. Testa del sensore in posizione orizzontale (Vedi Fig. 3).

Fig. 3

1. La testa del sensore può essere regolata verso il basso con un'angolazione massima di 48° (Vedi Fig. 4).

Fig. 4

4 48°

Vista dall'alto

1. La lampada alogena da 500 W del trasmettitore LU 102/180 HF si trova di fronte al suolo e la testa del sensore è orientata di 30° in avanti (Vedi Fig. 5).

Fig. 5

30°

Vista dall'alto

2. Come evitare le attivazioni accidentali

Il trasmettitore LU 102-180 può essere attivato da grossi animali, da superfici che riflettono la luce, da sorgenti di calore o da un oggetto in movimento.

Consigli utili per evitare le attivazioni accidentali.

- Evitate di posizionare il sensore di fronte ad oggetti che si muovono in linea retta verso di esso, in quanto questa condizione diminuisce la sensibilità della rilevazione. Fate in modo che l'oggetto attraversi la zona di rilevamento, questa condizione avrà l'effetto di aumentare la sensibilità.

Fig. 6

Più sensibile attraversando il sensore di movimento.

Meno sensibile movendosi direttamente di fronte al sensore di movimento.

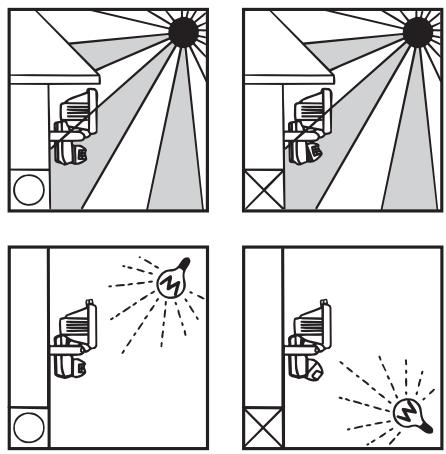

- Non orientate il rilevatore in direzione di una sorgente luminosa, qualunque essa sia. (Vedi Fig. 7).

Fig. 7

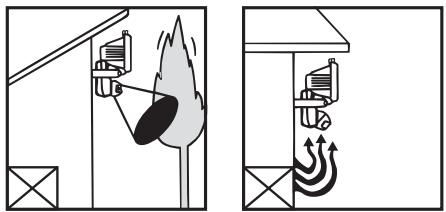

• Evitate di orientare il rilevatore in direzione di un oggetto che si muove con il vento, ad esempio un cespuglio (Vedi Fig. 8).
• Evitate di installare il rilevatore in prossimità di sorgenti di calore, come un'uscita di aria calda, un condizionatore, una bocchetta di evacuazione di un apparecchio di essicazione o un dispositivo di illuminazione (Vedi Fig. 9).
• Evitate di orientare il rilevatore in direzione di una zona o di un oggetto in cui le superfici sono molto riflettenti o sono soggette ad un rapido cambiamento di temperatura, come ad esempio una piscina...ecc.

Fig. 8

Fig. 9

C. Procedura d'installazione

Nota: Prima di procedere all'installazione del trasmettitore proiettore con rilevatore di movimento LU 102/180 HF, provate ed assicuratevi che il trasmettitore LU 102/180 HF e il ricevitore abbinato possano

funzionare normalmente nella zona selezionata.

1. Interrompere la tensione di rete prima di procedere all'installazione del trasmettitore LU 102/180 HF.
2. Leggete attentamente il manuale d'uso prima di procedere all'installazione.
3. Allentate le viti del coperchio con l'aiuto di un cacciavite, le viti non devono essere tolte ma devono rimanere nei fori del coperchio (Vedi Fig. 10).

Fig. 10

1. Bucate la zona pre-perforata nella parte posteriore della scatola di cablaggio (foro 1 o 2 a seconda delle vostre necessità). Fissate il passa filo in gomma sul foro così formato e fate passare il filo di alimentazione nel foro (Vedi Fig. 11).

Fig. 11

Fori 1 e 2

Filo di alimentazione Passa filo in gomma

1. Collegate i fili in conformità allo schema di cablaggio (Vedi Fig. 12).

Fig. 12

Pure electrical connector diagram without any text, numbers, or symbols

rosso blu marrone bianco bianco giallo/verde 230V~ N L

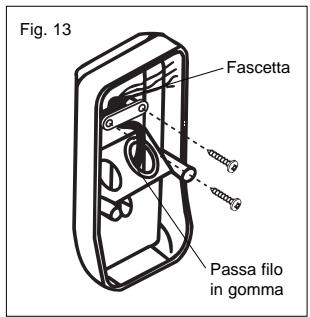

1. Al tremine del cablaggio, fissate i fili con l'aiuto della fascetta (Vedi Fig. 13).

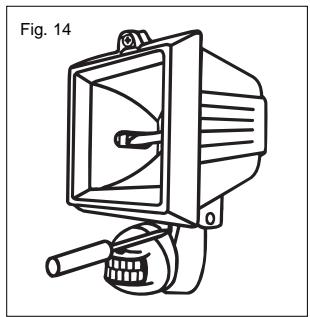

2. Riposizionate il coperchio poi stringete di nuovo le viti (Vedi Fig. 14).

Fig. 13 Fascetta Passa filo in gomma

1. Fissate la staffa metallica della lampada alogena da 500 W nella posizione da voi desiderata con l'aiuto di due viti (Vedi Fig. 15).

Fig. 15

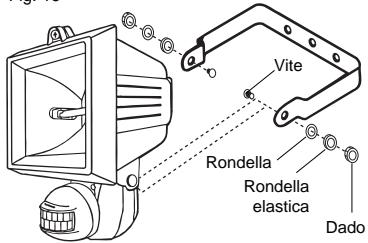

1. Fissate i corpi (rilevatore + lampada alogena) sulla staffa di montaggio (Vedi Fig. 16).

Fig. 16

Vite Rondella Rondella elastica Dado

A. Utilizzo della pellicola protettiva da lente

Al fine di ridurre la portata di rilevamento, potete utilizzare la pellicola protettiva da lente, che è fornita con il manuale d'uso, per ricoprire la lente del trasmettitore. La Fig. 17 mostra i diversi metodi di rilevazione con l'uso della pellicola in posizioni differenti.

Fig. 17

1 2 3 4 5 6 7 8 9 10 11 12 13

1 2 3 4 5 9 10 11 12 13

1 2 3 4 10 11 12 13

60° 12M 8M 8M

1 2 3 11 12 13

Il LED è principalmente utilizzato come l'indicatore del test del passaggio. Quando l'ambiente necessita di essere illuminato, si attiva il trigger del trasmettitore LU 102/180 HF, il LED del trasmettitore LU 102/180 HF si accenderà per circa 5 secondi poi si spegnerà. Nel contempo anche la luce controllata dal trasmettitore LU 102/180 HF si accenderà e si spegnerà. La durata di illuminazione è determinata dalla sua programmazione sul trasmettitore LU 102/180 HF. Al termine del periodo di illuminazione, il trasmettitore può essere nuovamente attivato e il LED potrà riaccendersi per circa 5 secondi e poi si spegnerà di nuovo. Se il sensore si riattiva prima del termine del tempo programmato, il ricevitore abbinato riceve il segnale e la temporizzazione riparte, ma il LED non si illuminerà di nuovo.

C. Test del passaggio

Il trasmettitore LU 102/180 HF funziona automaticamente quando si trova sotto tensione. Se necessario, potete utilizzare il test del passaggio per provare e regolare la portata di rilevamento del trasmettitore LU 102/180 HF, così avrete la possibilità di farlo funzionare in modo corretto. Prima del test regolate la manopola LUX su 🚙️", la manopola METER (distanza) su "+" e la manopola TIME (tempo) su "_", a questo punto potete procedere alla prova (Vedi Fig. 18).

Fig. 18

Procedura test del passaggio:

1. Orientate il trasmettitore LU 102/180 HF verso la zona di rilevamento da voi desiderata.
2. Mettete il trasmettitore sotto tensione.
3. Lasciate il trasmettitore sotto tensione per circa 2 minuti.

4. Assicuratevi che il trasmettitore LU 102/180 HF e il ricevitore abbinato siano impostati sullo stesso canale.

5. Fate camminare qualcuno nella zona di rilevamento proveniente dall'esterno della zona di copertura fino a quando la luce non si sarà accesa.

6. Quando il rilevatore viene attivato per la prima volta, il Led si accende e uno dei ricevitori riceve il segnale di trasmissione.
7. La zona di rilevamento può essere regolata adeguando la distanza e l'orientamento del sensore.
8. Ripetete i punti dal 5 al 7 fino a quando avrete definito la zona di rilevamento.

D. Manopole LUX, TIME (tempo) e METER (distanza) (Vedi Fig. 19)

1. Manopola LUX

• La manopola LUX è regolabile da 5 LUX all'infinito
• Posizionate la manopola LUX su “ ℃”, il rilevatore può funzionare soltanto nell'oscurità.
• Posizionate la manopola LUX su “☀️”, il rilevatore può funzionare a tutti i livelli di luminosità.
• Il trasmettitore LU 102/180 HF è stato preimpostato in fabbrica su "☀️".

2. Manopola TIME (tempo)

• La durata è regolabile da un minimo di circa 5 secondi a un massimo di circa 5 minuti girando la manopola da "-" verso "+".
• L'impostazione della manopola Time determina la durata di funzionamento del ricevitore.
• Il trasmettitore LU 102/180 HF è stato preimpostato in fabbrica su "-".

3. Manopola METER (distanza)

• Posizionate la manopola su “-”, per rilevare il “campo di intervento” più vicino.
• Posizionate la manopola su “+”, per rilevare il “campo di intervento” più lontano.
• Il trasmettitore LU 102/180 HF è stato preimpostato in fabbrica su "+"

Fig. 19

METER TIME LUX

DISTANZA

TEMP0

LUX

UTILIZZO

Tabella delle risposte ai segnali ON/OFF

Il trasmettitore e il ricevitore comunicano con l'invio di segnali ON oppure OFF da un trasmettitore verso il ricevitore abbinato e viceversa, un ricevitore riceve il segnale del trasmettitore abbinato e reagisce al segnale ricevuto. La tabella seguente rappresenta le rispondenze dei segnali fra trasmettitori e ricevitori HF Theben.

Trasmettitore

Proiettore con rilevatore di movimento HF

Ricevitore

Rispondenze in caso di invio di segnale dal trasmettitore al ricevitore.

Il trasmettitore LU 102/180 HF invia dei segnali ON e OFF a uno dei ricevitori abbinati.

EVENTUALI PROBLEMI

Quando il trasmettitore LU 102/180 HF non funziona correttamente, consultate le soluzioni suggerite nella tabella seguente:

Problema	Eventuale causa	Suggerimento per la soluzione
La luce non si accende.	1. Cablaggio non corretto o mancanza di alimentazione elettrica.2. Impostazione non corretta delle manopole LUX e METER.	1. Assicuratevi che il cablaggio sia corretto e che sia presente l'alimentazione.2. Regolate la manopola LUX su " ✉ ∪ " e METER su "+".Ristabilite l'alimentazione e controllate se l'indicatore LED si accende.3. Assicuratevi che il trasmettitore LU 102-180 HF sia fissato nella zona di rilevamento.4. Assicuratevi che l'alogena funzioni normalmente.
	3. Superamento della zona di rilevamento.
	4. Malfunzionamento dell'alogena.
La luce non si spegne.	1. Attivazione accidentale.2. Tempo impostato non ancora raggiunto.	1. Controllate se la luce ambientale è riflessa verso il rilevatore di movimento provocando un'attivazione accidentale. In questo caso, regolate l'orientamento del rilevatore di movimento.2. Assicuratevi che il tempo "Time" impostato sia stato raggiunto.

PELLICOLA DI PROTEZIONE

Questa pellicola permette di ricoprire la lente riducendo così la zona di rilevamento.

1. Tutta la produzione HF è conforme alle direttive CE (DBT & CEM) e R & TTE in particolare alle normative di sicurezza e radiofrequenza.
