Gioia WH/F/50 - Cappa Turbo air - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Turbo air
Modello	Gioia WH/F/50
Categoria	Cappa
Alimentazione elettrica	220-240 V ~ 50/60 Hz (secondo l'etichetta)
Potenza di aspirazione massima	3 velocità (min, media, max)
Illuminazione	Lampada alogena 12 V - 20 W max, G4
Tipo di installazione	Filtrante (ricircolo) o aspirante (evacuazione esterna)
Filtro antigrasso	Metallico lavabile in lavastoviglie
Filtro a carbone attivo	Lavabile in acqua calda o in lavastoviglie (65°C), sostituzione ogni 3 anni
Distanza minima di sicurezza	50 cm (cucina elettrica), 65 cm (gas o mista)
Manutenzione dei filtri	Filtro antigrasso: ogni mese; filtro a carbone: ogni 2 mesi
Pulizia della cappa	Panno umido con detergente liquido neutro (senza alcol né abrasivi)
Dispositivo di sicurezza	Scollegare prima della manutenzione; non fiammeggiare sotto la cappa
Uso previsto	Solo uso domestico
Peso	Non specificato (circa 15-20 kg a seconda delle dimensioni)
Dimensioni (L x P x A)	Non specificate (modello da parete/soffitto)
Accessori forniti	Tasselli di fissaggio, filtro a carbone (secondo versione), anello di collegamento (opzionale)
Collegamento elettrico	Diretto al circuito con interruttore; filo di terra giallo-verde

Domande frequenti - Gioia WH/F/50 Turbo air

Come installare la cappa Gioia WH/F/50?

L'installazione deve essere eseguita da un professionista qualificato. La cappa si fissa al soffitto o alla parete tramite il supporto B. Rispettare le distanze minime: 50 cm sopra un piano cottura elettrico e 65 cm sopra un piano cottura a gas. Collegare direttamente alla rete con un interruttore conforme.

Qual è la differenza tra versione filtrante e aspirante?

In versione filtrante (predefinita), la cappa ricircola l'aria attraverso un filtro a carbone attivo. In versione aspirante, è necessario installare un condotto di evacuazione verso l'esterno e rimuovere il filtro a carbone.

Come pulire il filtro antigrasso metallico?

Lavalo una volta al mese a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo breve. La decolorazione è normale e non ne pregiudica l'efficacia.

Quando e come sostituire il filtro a carbone?

Puliscilo ogni due mesi in acqua calda o in lavastoviglie a 65°C. Asciugalo in forno a 100°C per 10 minuti. Sostituisci il cuscinetto ogni 3 anni o se danneggiato.

Come cambiare la lampadina della cappa?

Scollega l'apparecchio. Rimuovi il coperchio di protezione con un piccolo cacciavite. Sostituisci con una lampada alogena 12V - 20W max, tipo G4. Evita di toccare la lampadina con le dita.

Cosa fare se l'illuminazione non funziona?

Prima di contattare il servizio clienti, verifica che le lampadine siano inserite correttamente nel loro alloggiamento. Assicurati inoltre che non siano bruciate.

Qual è la potenza di aspirazione consigliata?

Utilizza la potenza massima in caso di forte concentrazione di vapori. Accendi la cappa 5 minuti prima di cucinare e lasciala funzionare per 15 minuti dopo la cottura.

Posso usare la cappa senza filtro antigrasso?

No, la griglia deve essere sempre montata correttamente. L'uso senza filtro espone a rischi di incendio e danneggia il motore.

Come pulire l'esterno della cappa?

Utilizza un panno umido con un detergente liquido neutro. Non usare mai alcol, prodotti abrasivi o solventi. Pulire almeno una volta al mese.

La cappa è compatibile con un condotto di camino?

No, l'aria aspirata non deve mai essere evacuata in un condotto utilizzato per apparecchi a combustione (gas, legna, ecc.). La cappa deve disporre di un'evacuazione dedicata verso l'esterno.

MANUALE UTENTE Gioia WH/F/50 Turbo air

IT Istruzioni di montaggio e d'uso

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è stata progettata esclusivamente per uso domestico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochi con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo ■ sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è fornita in versione FILTRANTE e va utilizzata senza condotto di scarico dei fumi aspirati.

Fumi e vapori vengono riciclati attraverso il deflettore X.

Se si intende utilizzare il prodotto in versione ASPIRANTE, è necessario predisporre un condotto di evacuazione che vada dall'uscita superiore Y fino al foro di scarico verso l'esterno.

In questo caso va installato sul foro di scarico Y un anello di connessione e va rimosso il filtro al carbone.

L'installazione, sia elettrica che meccanica, deve essere eseguita da personale specializzato.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa.

Il prodotto è inteso per il collegamento diretto alla rete di alimentazione, applicare quindi un interruttore bipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE! Il particolare B (staffa di fissaggio a soffitto - Fig. 1), è dotato di conduttore (giallo-verde) che deve essere collegato alla terra dell'impianto elettrico domestico. Fig. 4

ATTENZIONE! Fare particolare attenzione al posizionamento del cavo in eccesso, l'inosservanza di questa indicazione potrebbe provocare gravi danni all'apparecchio e/o lo shock elettrico dell'utilizzatore o dell'installatore. Per maggiori dettagli vedi Fig. 8-15

Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Descrizione della cappa

Fig. 1

A. Copertura
B. Staffa di supporto al soffitto
C. Registri dei tiranti della cappa
D. Coperchio decorativo
E. Scatola per la connessione alla rete elettrica domestica
F. Cavo di interconnessione
G. Lampada alogena
H. Filtro al carbone attivo
I. Filtro antigrasso metallico

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

A. Interruttore luce ON/OFF.
B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo)
B+C. Selezione velocità 2 (in caso di media quantità di vapore e fumo)
B+D. Selezione velocità 3 (in caso di molto vapore e fumo)

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

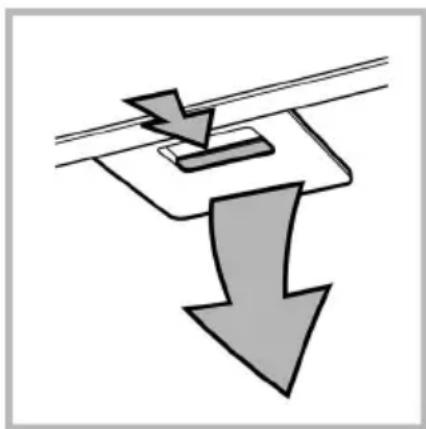

Filtro antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

• Montaggio

Installare il filtro al carbone sul retro del filtro grassi e fissare con due bacchette.

Attenzione! Le bacchette sono incluse nella confezione del filtro carbone e non sulla cappa.

- Per smontare il filtro procedere in senso inverso.

Sostituzione Lampade

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.
3. Richiudere la protezione (fissaggio a scatto).

Alcuni modelli prevedono delle lampade laterali:

Sostituirle con lampade di forma identica da max 40W (E14). Per accedere al vano lampade rimuovere la copertura A. Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
