Produkttyp	Dunstabzugshaube
Marke	Turbo air
Modell	Gioia WH/F/50
Kategorie	Dunstabzugshaube
Stromversorgung	220-240 V ~ 50/60 Hz (je nach Etikett)
Maximale Absaugleistung	3 Stufen (niedrig, mittel, hoch)
Beleuchtung	Halogenlampe 12 V - 20 W max, G4
Installationstyp	Umluft (Rezirkulation) oder Abluft (Außenentlüftung)
Fettfilter	Metall, spülmaschinenfest
Aktivkohlefilter	Mit heißem Wasser oder in der Spülmaschine (65°C) waschbar, Austausch alle 3 Jahre
Mindestsicherheitsabstand	50 cm (Elektroherd), 65 cm (Gas- oder Mischherd)
Filterwartung	Fettfilter: monatlich; Aktivkohlefilter: alle 2 Monate
Reinigung der Haube	Feuchtes Tuch mit neutralem Flüssigreiniger (kein Alkohol oder Scheuermittel)
Sicherheitshinweis	Vor der Reinigung Netzstecker ziehen; nicht unter der Haube flambieren
Verwendungszweck	Nur für den Hausgebrauch
Gewicht	Nicht angegeben (ca. 15-20 kg je nach Größe)
Abmessungen (B x T x H)	Nicht angegeben (Wand-/Deckenmodell)
Mitgeliefertes Zubehör	Befestigungsdübel, Aktivkohlefilter (je nach Version), Verbindungsring (optional)
Elektrischer Anschluss	Direkt an den Stromkreis mit Sicherungsautomat; Erdungskabel gelb-grün

Häufig gestellte Fragen - Gioia WH/F/50 Turbo air

Wie installiere ich die Dunstabzugshaube Gioia WH/F/50 ?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Die Haube wird mit der Halterung B an der Decke oder Wand befestigt. Halten Sie die Mindestabstände ein: 50 cm über einem Elektroherd und 65 cm über einem Gasherd. Schließen Sie direkt an das Stromnetz mit einem geeigneten Sicherungsautomaten an.

Was ist der Unterschied zwischen Umluft- und Abluftversion?

In der Umluft-Version (Standard) wird die Luft durch einen Aktivkohlefilter gereinigt und zurück in den Raum geleitet. In der Abluft-Version müssen Sie einen Abluftkanal nach außen installieren und den Aktivkohlefilter entfernen.

Wie reinige ich den Metallfettfilter?

Waschen Sie ihn einmal im Monat von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm. Verfärbungen sind normal und beeinträchtigen die Leistung nicht.

Wann und wie muss der Aktivkohlefilter ausgetauscht werden?

Reinigen Sie ihn alle zwei Monate mit heißem Wasser oder in der Spülmaschine bei 65°C. Trocknen Sie ihn im Backofen bei 100°C für 10 Minuten. Ersetzen Sie das Polster alle 3 Jahre oder bei Beschädigung.

Wie wechsle ich die Glühbirne der Haube?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Abdeckung mit einem kleinen Schraubendreher. Ersetzen Sie sie durch eine Halogenlampe 12V - 20W max, Typ G4. Vermeiden Sie Berührung der Lampe mit den Fingern.

Was tun, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie vor dem Kontakt mit dem Kundendienst, ob die Lampen richtig in der Fassung sitzen. Stellen Sie auch sicher, dass sie nicht durchgebrannt sind.

Welche Absaugstufe wird empfohlen?

Verwenden Sie die höchste Stufe bei starker Dampfentwicklung. Schalten Sie die Haube 5 Minuten vor dem Kochen ein und lassen Sie sie 15 Minuten nach dem Kochen laufen.

Kann ich die Haube ohne Fettfilter verwenden?

Nein, das Gitter muss immer korrekt montiert sein. Der Betrieb ohne Filter birgt Brandgefahr und beschädigt den Motor.

Wie reinige ich die Außenseite der Haube?

Verwenden Sie ein feuchtes Tuch mit einem neutralen Flüssigreiniger. Verwenden Sie niemals Alkohol, Scheuermittel oder Lösungsmittel. Reinigen Sie mindestens einmal im Monat.

Ist die Haube mit einem Kaminabzug kompatibel?

Nein, die abgesaugte Luft darf niemals in einen Kamin oder Abzug geleitet werden, der für Verbrennungsgeräte (Gas, Holz usw.) verwendet wird. Die Haube benötigt einen eigenen Abluftkanal nach außen.

BEDIENUNGSANLEITUNG Gioia WH/F/50 Turbo air

DE Montage- und Gebrauchsanweisung

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu

Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben

werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist

folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Betriebsart

Die Haube wird in UMLUFTBETRIEB geliefert und ist ohne Abluftrohr zur Ableitung der angesaugten Dämpfe zu verwenden. Die Dämpfe werden über das Umlenkgitter X wiederaufbereitet.

Wenn das Produkt in ABLUFTBETRIEB verwendet werden soll, muss eine Abluftleitung angebracht werden, die vom oberen Austritt Y bis zur Austrittsöffnung ins Freie führt.

In diesem Fall muss ein Anschlussring auf die Luftableitungsöffnung Y montiert und der Kohlefilter ausgebaut werden.

Bild 16-17-18-19-20-21-22-23-24-25-26

Befestigung

Die Installierung sei elektrisch oder mechanisch darf nur von Fachpersonal ausgeführt werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

ACHTUNG! Vor allem das Bauteil B (Befestigungsblech an die Decke - Bild 1) ist mit einer (grün – gelben ) Leitung ausgestattet welche an die Erdung des Hausanschlusses verbunden werden muss. Bild 4

ACHTUNG! Die überschüssige Netzleitung muss sicherigt werden (z.B. entfernt von Wärmequellen wie Lampen anderem), bei nicht Beachtung dieser Anweisungen starke Schäden an dem Gerät oder einen zwischen Schlag des Benutzers verursachen. Für weitere Informationen entnehmen Sie bitte aus den Abbildungen Bild

ACHTUNG! Das ersetzen der Netzleitung darf nur von einen genehmigten Kundendienst ausgeführt werden.

Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.

Beschreibung der Dunstabzugshaube

Bild 1

A. Deckel
B. Bügel zum Befestigen an der Decke
C. Register der Aufhängungen der Dunstabzugshaube
D. Dekorativer Deckel
E. Buchse zum Anschluss an das häusliche Stromnetz
F. Leitungsverbindung
G. Halogenlampe
H. Aktivkohlefilter
I. Metall-Fettfilter

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

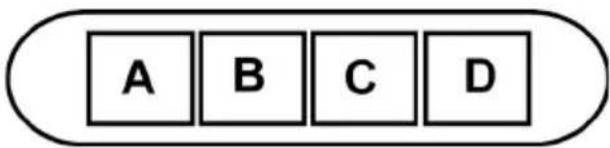

A. Schalter ON/OFF Beleuchtung
B. Schalter ON/OFF der Absaugfunktion und zum Einschalten der geringsten Saugstärke
B+C. Schalter zum Einschalten der mittleren Saugstärke
B+D. Schalter zum Einschalten der maximalen Saugstärke

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

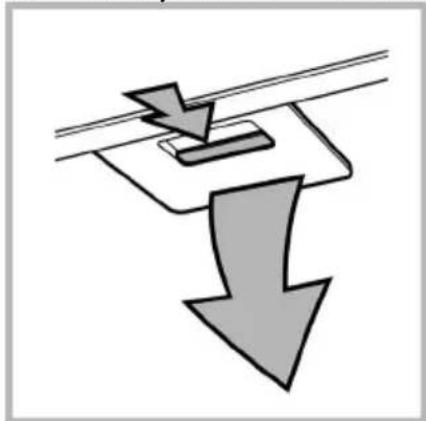

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach diesen bei 100° für 10 Minuten in den Ofen legen, um ihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

- Montage

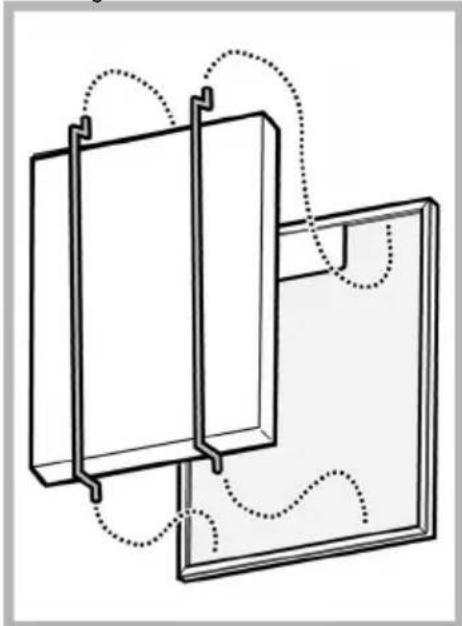

Den Kohlefilter auf der Rückseite des Fettfilters installieren und mit zwei Stäben befestigen.

Hinweis! Die Stäbe sind in der Packung des Kohlefilters und nicht in der Haube enthalten.

- Beim Ausbauen des Filters in umgekehrter Reihenfolge vorgehen.

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.

2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Einige Modelle sehen seitliche Lampen vor:

Ersetzen nur mit identischen Lampenform max 40W (E14). Zum Austausch der Lampen muss der Deckel A entfernt werden.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.
