Tipo de producto	Campana extractora
Marca	Turbo air
Modelo	Gioia WH/F/50
Categoría	Campana
Alimentación eléctrica	220-240 V ~ 50/60 Hz (según etiqueta)
Potencia de aspiración máxima	3 velocidades (min, media, max)
Iluminación	Lámpara halógena 12 V - 20 W máx, G4
Tipo de instalación	Filtrante (recirculación) o aspirante (evacuación exterior)
Filtro antigrasa	Metálico lavable en lavavajillas
Filtro de carbón activo	Lavable con agua caliente o en lavavajillas (65°C), reemplazo cada 3 años
Distancia mínima de seguridad	50 cm (cocina eléctrica), 65 cm (gas o mixta)
Mantenimiento de los filtros	Filtro de grasa: cada mes; filtro de carbón: cada 2 meses
Limpieza de la campana	Paño húmedo con detergente líquido neutro (sin alcohol ni abrasivos)
Dispositivo de seguridad	Desconectar antes del mantenimiento; no flamear debajo de la campana
Uso previsto	Solo uso doméstico
Peso	No especificado (aproximadamente 15-20 kg según el tamaño)
Dimensiones (L x P x A)	No especificadas (modelo mural/techo)
Accesorios incluidos	Tacos de fijación, filtro de carbón (según versión), anillo de conexión (opcional)
Conexión eléctrica	Directa al circuito con disyuntor; cable de tierra amarillo-verde

Preguntas frecuentes - Gioia WH/F/50 Turbo air

¿Cómo instalar la campana Gioia WH/F/50?

La instalación debe ser realizada por un profesional cualificado. La campana se fija al techo o a la pared mediante el soporte B. Respete las distancias mínimas: 50 cm sobre una cocina eléctrica y 65 cm sobre una cocina de gas. Conecte directamente a la red con un disyuntor conforme.

¿Cuál es la diferencia entre la versión filtrante y la aspirante?

En la versión filtrante (por defecto), la campana recicla el aire a través de un filtro de carbón activo. En la versión aspirante, debe instalar un conducto de evacuación hacia el exterior y retirar el filtro de carbón.

¿Cómo limpiar el filtro de grasa metálico?

Lávelo una vez al mes a mano con un detergente no agresivo o en lavavajillas a baja temperatura y ciclo corto. La decoloración es normal y no afecta su eficacia.

¿Cuándo y cómo reemplazar el filtro de carbón?

Limpie cada dos meses con agua caliente o en lavavajillas a 65°C. Séquelo en el horno a 100°C durante 10 minutos. Reemplace el cojín cada 3 años o si está dañado.

¿Cómo cambiar la bombilla de la campana?

Desconecte el aparato. Retire la cubierta de protección con un destornillador pequeño. Reemplace con una lámpara halógena 12V - 20W máx, tipo G4. Evite tocar la bombilla con los dedos.

¿Qué hacer si la iluminación no funciona?

Antes de contactar al servicio técnico, verifique que las bombillas estén correctamente insertadas en su alojamiento. Asegúrese también de que no estén fundidas.

¿Cuál es la potencia de aspiración recomendada?

Utilice la potencia máxima en caso de alta concentración de vapores. Encienda la campana 5 minutos antes de cocinar y déjela funcionar 15 minutos después de cocinar.

¿Puedo usar la campana sin filtro de grasa?

No, la rejilla siempre debe estar montada correctamente. El uso sin filtro expone a riesgos de incendio y daña el motor.

¿Cómo limpiar el exterior de la campana?

Use un paño húmedo con detergente líquido neutro. Nunca use alcohol, productos abrasivos o disolventes. Limpie al menos una vez al mes.

¿Es la campana compatible con un conducto de chimenea?

No, el aire aspirado nunca debe evacuarse en un conducto utilizado para aparatos de combustión (gas, leña, etc.). La campana debe tener una evacuación dedicada hacia el exterior.

MANUAL DE USUARIO Gioia WH/F/50 Turbo air

ES Montaje y modo de empleo

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana ha sido concebida exclusivamente para un uso doméstico.

NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte.

Advertencias

Atención! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.

El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.

Los niños deben ser controlados para evitar que jueguen con el aparato.

Nunca utilizar la campana sin la parrilla correctamente montada!

La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.

Es prohibido cocinar alimentos con llama alta por debajo de la campana.

El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.

Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción.

En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.

La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.

No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Utilización

La campana está suministrada en versión FILTRANTE y debe utilizarse sin conducto de descarga de los humos aspirados. Humos y vapores son reciclados a través del deflector X.

Si se quiere utilizar el producto en versión ASPIRANTE, es necesario predisponer un conducto de evacuación que va desde la salida superior Y hasta el orificio de descarga hacia el exterior.

En este caso debe instalarse en el orificio de descarga Y un anillo de conexión y debe extraerse el filtro al carbono.

La instalación, eléctrica o mecanica, debe ser realizada por personas especializadas.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

Conexión eléctrica

La tensión eléctrica debe corresponder con la tensión descripta en la etiqueta situada en el interno de la campana. El producto es para conexión directa a la red de alimentación, aplicar un interruptor bipolar que asegure la desconexión completa de la red con las condiciones de categoría de sobretensión III, conforme a las reglas de instalación.

ATENCIÓN! El particolar B (estribo de fijación al techo - fig. 1), es dotado de conductor (amarillio-verde) que debe ser conectado con descarga a tierra de la conexión domestica. Fig. 4

ATENCIÓN! Prestar atención a la posición del cable en exceso, no observar las indicaciones pueden provocar graves daños al aparato y/o shock eléctrico a las personas. Para mayor informaciones ver Fig. 8-15

Atención! La sustitución del cable para la interconexión debe ser realizada por el servicio de asistencia técnica autorizada.

Montaje

La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a su parede/techo. La/El pared/techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

Descripción de la campana

Fig. 1

A. Cobertura
B. Estribos de soporte para el techo
C. Registro de los tirantes de la campana
D. Cobertura decorativa
E. Caja para la conexión a la red eléctrica domestica
F. Cable eléctrico
G. Lampara halogena
H. Filtro de carbón activo
I. Filtro antigrasa de metal

Funcionamiento

Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.

A. Botón ON/OFF luces.
B. Botón OFF/ON aspiración y selección potencia mínima.
B+C. Botón selección potencia de aspiración media.
B+D. Botón selección potencia de aspiración máxima.

Mantenimiento

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.

Limpieza

La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

ATENCION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.

El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

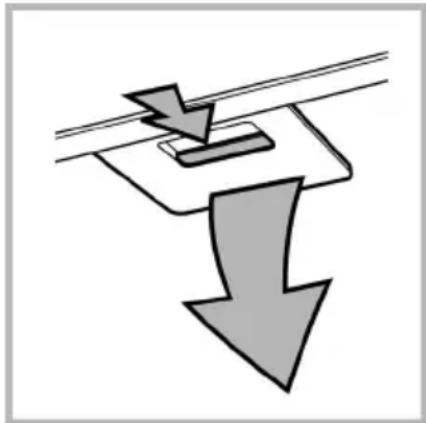

Filtro antigrasa

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

Filtro al carbón activo (solamente para la versión filtrante)

Retiene los olores desagradables producidos por el cocinado de alimentos.

El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

• Montaje

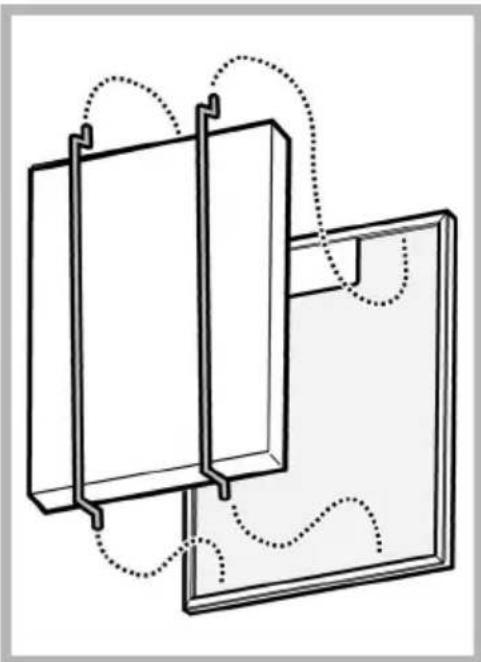

Instale el filtro al carbón en el reverso del filtro de grasas y fije con dos varillas.

¡Atención! Las varillas están incluidas en la confección del filtro al carbón y no en la campana.

- Para desmontar el filtro proceda en sentido inverso.

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

Atención! Antes de tocar las lámparas asegúrese de que esten frías.

1. Extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar.

2. Sustituir la lámpara dañada.

Utilizar sólo lámparas halógenas de 12V -20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atención en no tocarlas con las manos.

1. Cerrar el plafón (fijación a presión).

Algunos modelos poseen bombillas laterales:

Sustituir con bombillas iguales de 40W max. (E14).

Para encender la bombilla quitar la cobertura A.

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.
