Tipo di prodotto	Rilevatore di movimento a infrarossi
Marca	Gewiss
Modello	GW12786
Dimensioni (L x l x H)	100 x 80 x 50 mm
Peso	100 g
Alimentazione	220-240 V ~ 50/60 Hz
Consumo in standby	< 1 W
Angolo di rilevamento	180°
Portata di rilevamento	12 m (a 25°C)
Regolazione della sensibilità	Sì, tramite potenziometro
Temporizzazione regolabile	Da 10 secondi a 5 minuti
Soglia di luminosità regolabile	Da 3 a 2000 lux
Grado di protezione	IP44
Temperatura di funzionamento	-20°C a +50°C
Potenza di commutazione max.	2000 W (resistivo)
Tipo di montaggio	A parete o a soffitto
Altezza di montaggio consigliata	2 a 2,5 m
Sezione cavo max.	2,5 mm²
Funzioni principali	Rilevamento presenza, accensione automatica, modalità giorno/notte
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Interruttore automatico integrato, doppio isolamento (classe II)
Ricambi e riparabilità	Apparecchio sigillato, nessun ricambio disponibile. Riciclare a fine vita.

Domande frequenti - GW12786 Gewiss

Dove installare il rilevatore di movimento GW12786?

Il rilevatore deve essere installato a un'altezza di 2 a 2,5 metri, in un luogo aperto, al riparo dalla luce diretta del sole e da fonti di calore. Evitare correnti d'aria e zone troppo esposte alle intemperie.

Qual è la portata di rilevamento massima?

La portata è di 12 metri a una temperatura ambiente di 25°C. Temperature più elevate possono ridurre la portata.

Come regolare la sensibilità del rilevatore?

Utilizzare il potenziometro SENS (sensibilità) situato sotto il coperchio. Ruotare in senso orario per aumentare la sensibilità, antiorario per diminuirla. Regolare in base alla zona da coprire.

Come regolare la temporizzazione?

Il potenziometro TIME permette di regolare la durata dell'illuminazione dopo il rilevamento, da 10 secondi (posizione minima) a 5 minuti (posizione massima).

Cosa fare se il rilevatore rimane acceso in modo permanente?

Verificare che la soglia di luminosità (potenziometro LUX) non sia impostata in modalità giorno (max). Regolarla in modo che il rilevatore si attivi solo in condizioni di oscurità. Assicurarsi inoltre che nessuna fonte di calore attivi il rilevatore.

Il rilevatore non si accende affatto, cosa verificare?

Verificare l'alimentazione elettrica (fusibile, interruttore automatico), il cablaggio (fase, neutro, carico) e che la soglia di luminosità sia corretta (se troppo bassa, il rilevatore non si attiverà di giorno). Testare in modalità test (LUX al max) per isolare il problema.

Qual è la potenza massima delle lampade collegate?

La potenza di commutazione massima è di 2000 W per carichi resistivi (lampade a incandescenza, alogene). Per carichi induttivi (LED, fluorescenti compatte), ridurre a 800 W.

Il rilevatore è adatto per esterno?

Sì, il grado di protezione IP44 lo protegge contro gli spruzzi d'acqua. Tuttavia, evitare un'esposizione diretta e prolungata alla pioggia o al getto d'acqua.

Come pulire il rilevatore?

Utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti abrasivi, solventi o acqua direttamente. Una pulizia regolare della lente migliora il rilevamento.

Il rilevatore può essere utilizzato con lampadine LED?

Sì, ma assicurarsi che la potenza cumulativa dei LED non superi 800 W e che le lampadine siano compatibili con i rilevatori di movimento (nessuna variazione elettronica).

MANUALE UTENTE GW12786 Gewiss

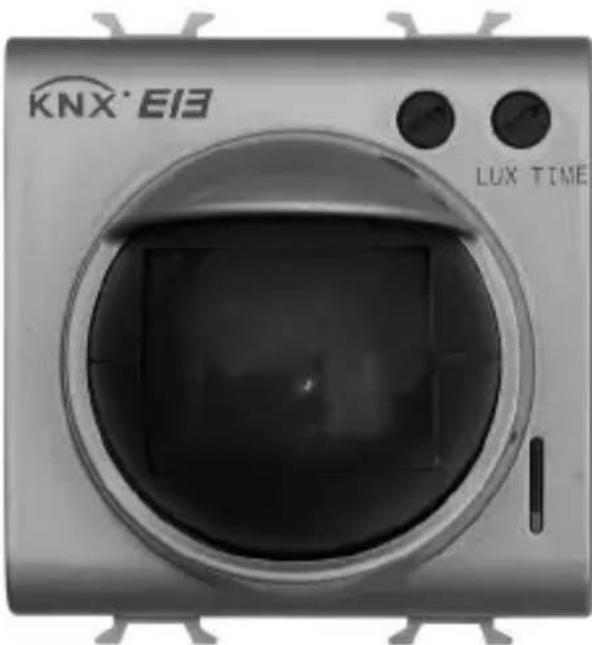

Rivelatore di movimento con crepuscolare EIB - da incasso

Movement detector with EIB twilight switch - flush-mounted Détecteur de mouvement avec capteur crépusculaire EIB - encastrable Detector de movimiento con crepuscular EIB - empotrable Bewegungsmelder mit Dämmerungsschalter EIB - für Unterputzmontage

① Potenziometro regolazione sensibilità luminosa

Potentiometer to regulate light sensitivity - Potentiomètre de réglage de la sensibilité lumineuse - Potenciómetro de regulación de la sensibilidad luminosa - Potentiometer Einstellung Helligkeitsempfindlichkeit

② Potenziometro regolazione tempo di recovery

Recovery time regulation potentiometer - Potentiomètre de réglage de la période de recovery - Potenciómetro de regulación del tiempo de recovery - Potentiometer Einstellung Recovery-Zeit

③ Sensori IR e crepuscolare

IR sensors and twilight switch - Capteurs IR et capteur crépusculaire - Sensores IR y crepuscular - IR-und Dämmerungssensoren

④ LED di rivelazione movimento

Movement detector LED - LED de détection de mouvement - LED de detección de movimiento - LED für Bewegungserfassung

⑤ LED di programmazione indirizzo fisico

Physical address programming LED - LED de programmation adresse physique LED de programación de dirección física - LED für Programmierung physikalische Adresse

⑥ Tasto di programmazione indirizzo fisico

Physical address programming button - Touche de programmation adresse physique Tecla de programación de dirección física - Taste für Programmierung physikalische Adresse

⑦ Terminali bus

pag. DESCRIZIONE GENERALE 4

INSTALLAZIONE 5

PROGRAMMAZIONE CON SOFTWARE ETS 6

DATI TECNICI 7

DESCRIZIONE GENERALE

Il Rivelatore di movimento con crepuscolare EIB - da incasso permette di inviare un comando di attivazione a dispositivi attuatori tramite il bus KNX/EIB in funzione dei movimenti rivelati e della luminosità misurata.

Il sensore ad infrarossi (IR) passivo ha una lente orientabile ad apertura fissa.

Il rivelatore è alimentato dalla linea bus ed è dotato frontalmente di due potenziometri locali, per la regolazione della sensibilità alla luce e per la variazione del tempo di recovery (+/- 50% del valore impostato via ETS), e di un LED verde di segnalazione che indica la rivelazione di movimento e il conseguente invio di messaggi sul bus.

Funzioni

Il dispositivo viene configurato con il software ETS per realizzare una delle funzioni elencate qui di seguito.

Comandi:

- invio comandi (1 bit / 1 byte) su evento di inizio e/o fine movimento

Altre funzioni:

• rivelazione movimento condizionato dalla luminosità o incondizionato
• regolazione soglia luminosità locale o via parametro ETS
• abilitazione/disabilitazione funzionamento via bus
• attivazione invio comandi su oggetto bus
• fino a 4 blocchi di commutazione ausiliari
• pausa di sicurezza parametrizzabile
• funzione sensore crepuscolare puro

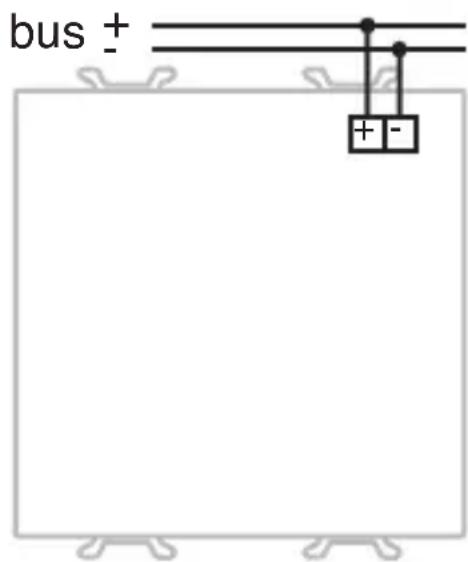

Schema connessioni

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KNX/EIB, che sono riportate nel Manuale Tecnico.

Connessioni elettriche

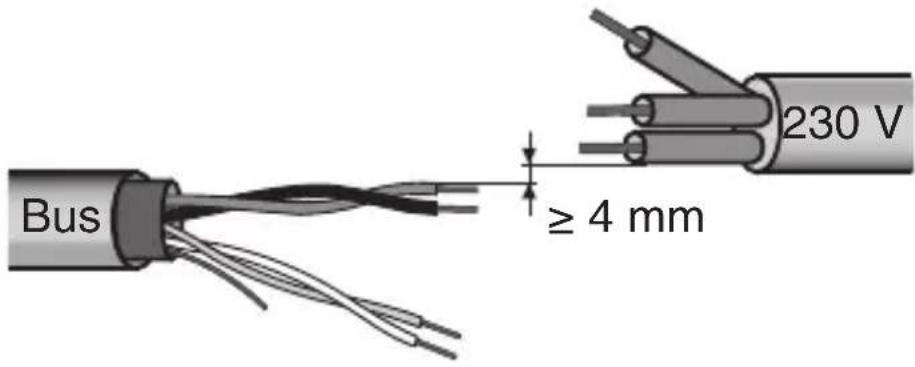

Distanza minima bus - linea elettrica

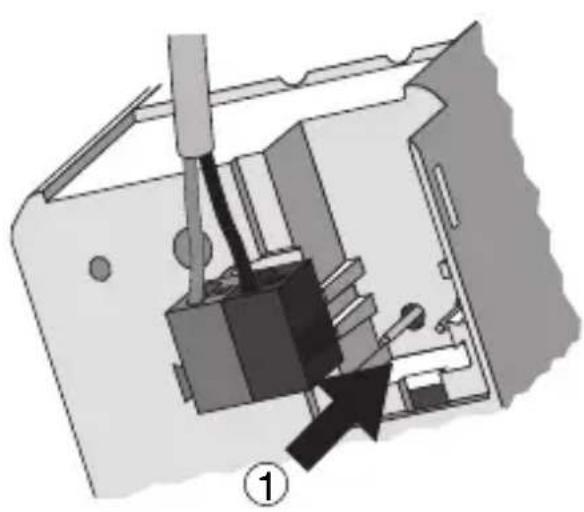

Fissaggio morsetto ad innesto

Inserire il dispositivo in un supporto Chorus, facendo attenzione che i potenziometri frontali si trovino in alto.

Completare eventualmente il supporto con altri dispositivi Chorus o coprifori e fissarlo al contenitore prescelto (scatola da incasso, scatola da parete, etc.).

Applicare la placca di finitura.

PROGRAMMAZIONE CON SOFTWARE ETS

Il dispositivo deve essere configurato con il software ETS.

Informazioni dettagliate sui parametri di configurazione e sui loro valori sono contenute nel Manuale Tecnico.

Dopo aver configurato il dispositivo si possono regolare manualmente la soglia d'intervento del sensore e il tempo di recovery.

Regolazione della soglia di intervento del sensore crepuscolare

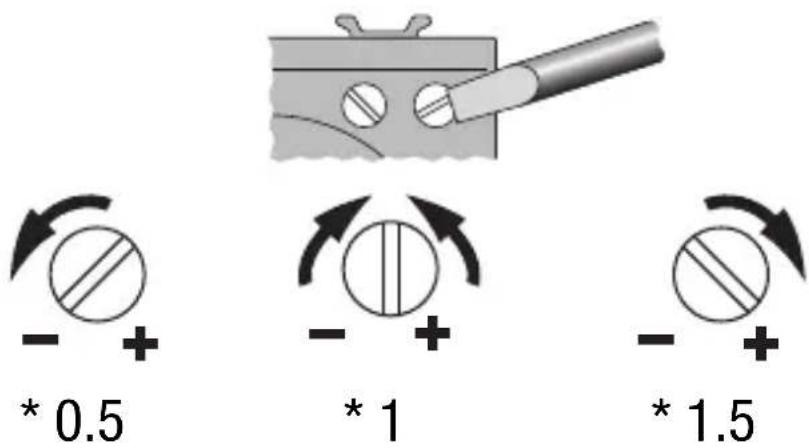

Regolazione manuale del tempo di recovery

DATI TECNICI

Comunicazione	Bus KNX/EIB
Alimentazione	Tramite bus KNX/EIB, 29 V dc SELV
Cavo bus	KNX/EIB TP1
Assorbimento corrente dal bus	5 mA max
Elementi di comando	1 tasto miniatura di programmazione indirizzo fisico
Elementi di visualizzazione	1 LED rosso di programmazione indirizzo fisico1 LED verde di segnalazione
Elementi di misurazione	1 sensore PIR ( = 5 ÷ 14 m )1 sensore crepuscolare (10÷500 lux)
Elementi di configurazione	1 potenziometro rotativo per regolazionesensore crepuscolare1 potenziometro rotativo per variazionetempo di recovery
Copertura sensore IR	Distanza max: 10mCopertura verticale: 30°, orientabileCopertura orizzontale: 105°, orientabile
Ambiente di utilizzo	Interno, luoghi asciutti
Temperatura di funzionamento	-5 ÷ +45 °C
Temperatura di stoccaggio	-25 ÷ +70 °C
Umidità relativa	Max 93% (non condensante)
Connessione al bus	Morsetto ad innesto, 2 pin ∅ 1 mm
Grado di protezione	IP20
Dimensione	2 moduli Chorus
Riferimenti normativi	Direttiva bassa tensione 2006/95/CEDirettiva compatibilità elettromagnetica 89/336/CEEEN50428, EN50090-2-2
Certificazioni	KNX/EIB

DATI TECNICI

Zona di copertura orizzontale

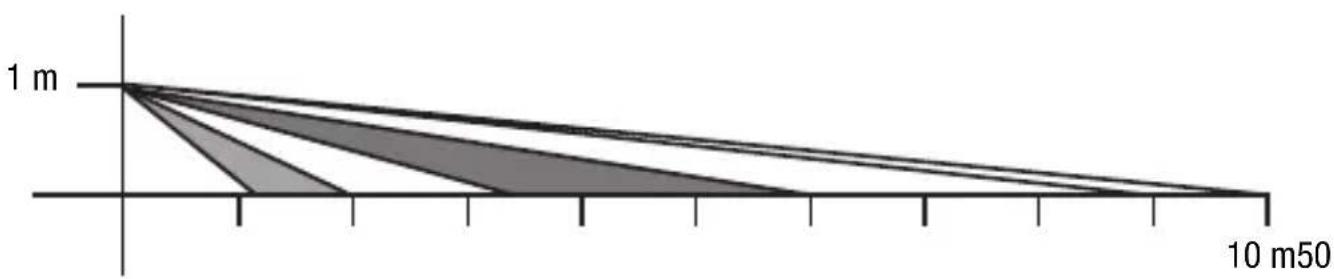

Zona di copertura verticale

CONTENTS

GENERAL DESCRIPTION ...... 10 page

INSTALLATION 11
