Type de produit	Détecteur de mouvements infrarouge
Marque	Gewiss
Modèle	GW12786
Dimensions (L x l x H)	100 x 80 x 50 mm
Poids	100 g
Alimentation	220-240 V ~ 50/60 Hz
Consommation en veille	< 1 W
Angle de détection	180°
Portée de détection	12 m (à 25°C)
Réglage de la sensibilité	Oui, par potentiomètre
Temporisation réglable	De 10 secondes à 5 minutes
Seuil de luminosité réglable	De 3 à 2000 lux
Indice de protection	IP44
Température de fonctionnement	-20°C à +50°C
Puissance de commutation max.	2000 W (résistif)
Type de montage	Mural ou au plafond
Hauteur de montage recommandée	2 à 2,5 m
Section de câble max.	2,5 mm²
Fonctions principales	Détection de présence, allumage automatique, mode jour/nuit
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Disjoncteur intégré, double isolation (classe II)
Pièces détachées et réparabilité	Appareil scellé, aucune pièce détachée disponible. Recycler en fin de vie.

FOIRE AUX QUESTIONS - GW12786 Gewiss

Où installer le détecteur de mouvements GW12786 ?

Le détecteur doit être installé à une hauteur de 2 à 2,5 mètres, dans un endroit dégagé, à l'abri de la lumière directe du soleil et des sources de chaleur. Éviter les courants d'air et les zones trop exposées aux intempéries.

Quelle est la portée de détection maximale ?

La portée est de 12 mètres à une température ambiante de 25°C. Des températures plus élevées peuvent réduire la portée.

Comment régler la sensibilité du détecteur ?

Utilisez le potentiomètre SENS (sensibilité) situé sous le capot. Tournez dans le sens horaire pour augmenter la sensibilité, antihoraire pour la diminuer. Ajustez en fonction de la zone à couvrir.

Comment régler la temporisation ?

Le potentiomètre TIME permet de régler la durée d'éclairage après détection, de 10 secondes (position minimale) à 5 minutes (position maximale).

Que faire si le détecteur reste allumé en permanence ?

Vérifiez que le seuil de luminosité (potentiomètre LUX) n'est pas réglé en mode jour (max). Ajustez-le pour que le détecteur ne s'active qu'en conditions sombres. Assurez-vous également qu'aucune source de chaleur ne déclenche le détecteur.

Le détecteur ne s'allume pas du tout, que vérifier ?

Vérifiez l'alimentation électrique (fusible, disjoncteur), le câblage (phase, neutre, charge) et que le seuil de luminosité est correct (si trop bas, le détecteur ne s'activera pas de jour). Testez en mode test (LUX à max) pour isoler le problème.

Quelle est la puissance maximale des lampes connectées ?

La puissance de commutation maximale est de 2000 W pour des charges résistives (lampes à incandescence, halogènes). Pour les charges inductives (LED, fluocompactes), réduisez à 800 W.

Le détecteur est-il adapté à l'extérieur ?

Oui, l'indice de protection IP44 le protège contre les projections d'eau. Toutefois, évitez une exposition directe et prolongée à la pluie ou au jet d'eau.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou d'eau directement. Un nettoyage régulier de la lentille améliore la détection.

Le détecteur peut-il être utilisé avec des ampoules LED ?

Oui, mais assurez-vous que la puissance cumulée des LED ne dépasse pas 800 W et que les ampoules sont compatibles avec les détecteurs de mouvement (pas de variation électronique).

MODE D'EMPLOI GW12786 Gewiss

DONNEES TECHNIQUES 19

DESCRIPTION GENERALE

Le Détecteur de mouvement avec capteur crépusculaire EIB - encastrable - permet d'envoyer une commande d'activation à des dispositifs d'actionnement, par le biais du bus KNX/EIB, en fonction des mouvements détectés et de la luminosité mesurée. Le capteur à infrarouges (IR) passif a une lentille orientable à ouverture fixe. Le détecteur est alimenté par la ligne bus et est doté, sur le devant, de deux potentiomètres locaux, un pour le réglage de la sensibilité à la lumière, l'autre pour pouvoir varier la période de recovery (+/- 50% de la valeur programmé via ETS), et d'une LED verte de signalisation qui indique la détection du mouvement et envoie consécutivement des messages sur le bus.

Fonctions

Le dispositif est configuré avec le logiciel ETS pour réaliser une des fonctions énumérées ci-après.

Commandes:

- envoi des commandes (1 bit/1 byte) sur événement de commencement et/ou de fin du mouvement

Autres fonctions:

• détection du mouvement conditionné par la luminosité ou non conditionné
• réglage du seuil de luminosité local ou par paramètre ETS
• activation / désactivation du fonctionnement via bus
• activation de l'envoi des commandes sur objet bus
• jusqu'à 4 blocs de commutation auxiliaires
• pause de sécurité paramétrable
• fonction capteur crépusculaire pur

Schéma des connexions

INSTALLATION

ATTENTION : l'installation du dispositif ne doit être effectuée que par du personnel qualifié, conformément à la réglementation en vigueur et aux lignes directrices pour les installations KNX/EIB, qui sont exposées dans le Manuel Technique.

Connexions électriques

Distance minimale bus - ligne électrique

Fixation de la borne à fiche

Insérer le dispositif dans un support Chorus, en faisant bien attention que les potentiomètres frontaux se trouvent en haut.

Compléter éventuellement le support avec d'autres dispositifs Chorus ou avec des cachetrous, et le fixer au conteneur choisi (boîte encastrable, boîte au mur, etc.).

Appliquer la plaque de finition.

Le dispositif doit être configuré avec le logiciel ETS.

Le Manuel Technique contient des informations détaillées sur les paramètres de configuration et sur leurs valeurs.

Après avoir configuré le dispositif, on peut régler manuellement le seuil d'intervention du capteur et le temps de recovery.

Réglage du seuil d'intervention du capteur crépusculaire

Réglage manuel de la période de recovery

DONNÉES TECHNIQUES

Communication	Bus KNX/EIB
Alimentation	Avec bus KNX/EIB, 29 V cc SELV
Câble bus	KNX/EIB TP1
Absorption du courant par le bus	5 mA max.
Éléments de commande	1 touche miniature de programmationde l’adresse physique
Éléments d’affichage	1 LED rouge de programmationde l’adresse physique1 LED verte de signalisation
Éléments de mesure	1 capteur PIR ( = 5 ÷ 14 m )1 capteur crépusculaire (10÷500 lux)
Éléments de configuration	1 potentiomètre rotatif pour le réglagedu capteur crépusculaire1 potentiomètre rotatif pour varier la périodede recovery
Couverture capteur IR	Distance max: 10mCouverture verticale: 30°, orientableCouverture horizontale: 105°, orientable
Milieu d’utilisation	A l’intérieur, lieux secs
Température de fonctionnement	-5 ÷ +45 °C
Température de stockage	-25 ÷ +70 °C
Humidité relative	Max. 93% (sans condensation)
Connexion au bus	Borne à fiche, 2 pin ∅ 1 mm
Degré de protection	IP20
Dimension	2 modules Chorus
Normes de référence	Directive basse tension 2006/95/CEDirective compatibilité électromagnétique 89/336/CEEEN50428, EN50090-2-2
Certifications	KNX/EIB

DONNÉES TECHNIQUES

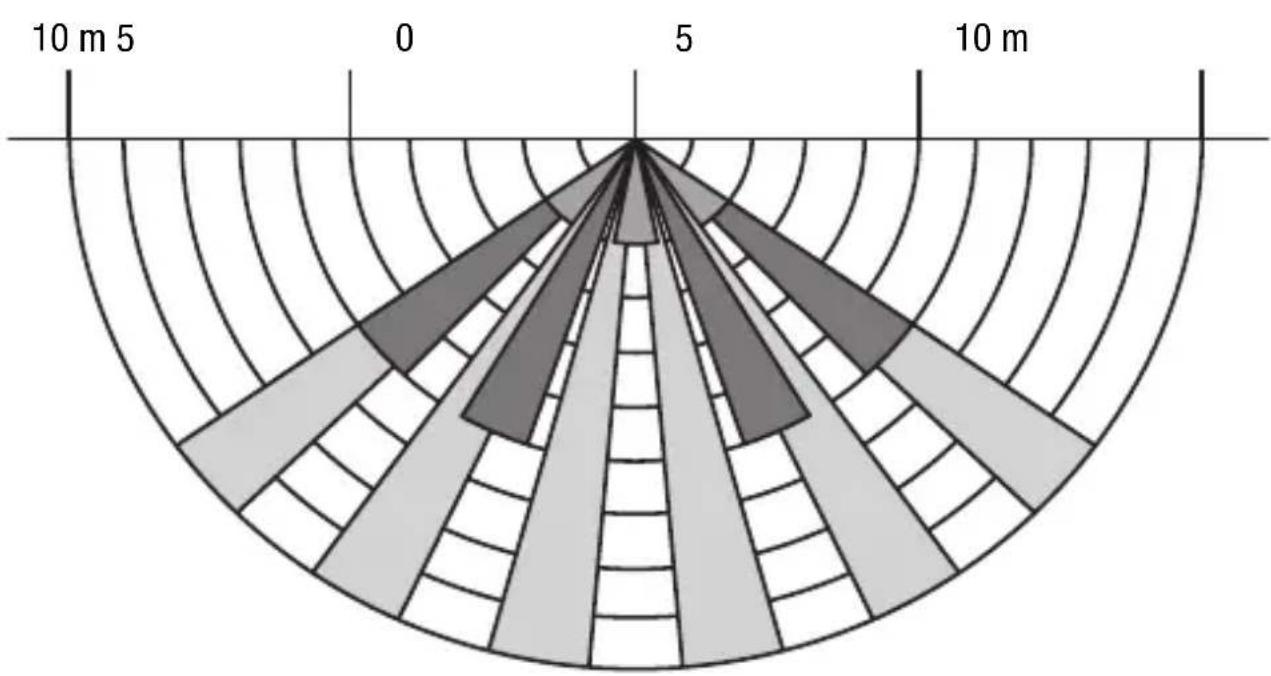

Zone de couverture horizontale

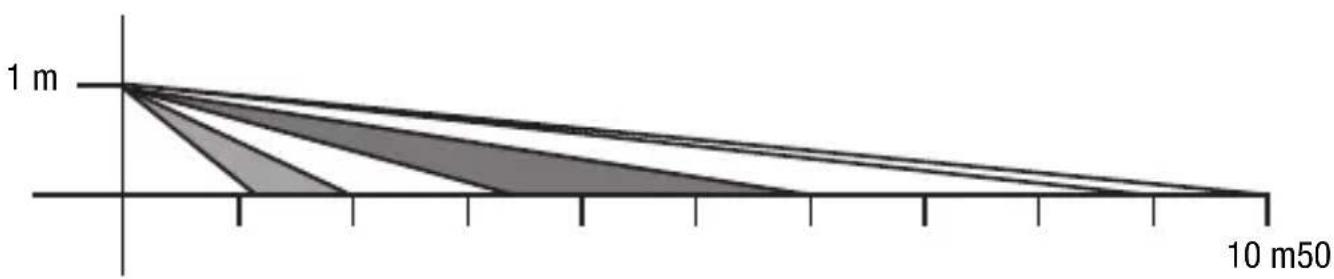

Zone de couverture verticale
