GW12786 - Bewegungsmelder Gewiss - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Bewegungsmelder
Marke	Gewiss
Modell	GW12786
Abmessungen (L x B x H)	100 x 80 x 50 mm
Gewicht	100 g
Stromversorgung	220-240 V ~ 50/60 Hz
Standby-Verbrauch	< 1 W
Erfassungswinkel	180°
Erfassungsreichweite	12 m (bei 25°C)
Empfindlichkeitseinstellung	Ja, über Potentiometer
Einstellbare Nachlaufzeit	Von 10 Sekunden bis 5 Minuten
Einstellbare Helligkeitsschwelle	Von 3 bis 2000 Lux
Schutzart	IP44
Betriebstemperatur	-20°C bis +50°C
Maximale Schaltleistung	2000 W (ohmsche Last)
Montageart	Wand- oder Deckenmontage
Empfohlene Montagehöhe	2 bis 2,5 m
Maximaler Kabelquerschnitt	2,5 mm²
Hauptfunktionen	Präsenzerkennung, automatische Einschaltung, Tag-/Nachtmodus
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Integrierter Schutzschalter, doppelte Isolierung (Klasse II)
Ersatzteile und Reparaturfähigkeit	Versiegeltes Gerät, keine Ersatzteile verfügbar. Am Ende der Lebensdauer recyceln.

Häufig gestellte Fragen - GW12786 Gewiss

Wo installiere ich den Bewegungsmelder GW12786?

Der Melder sollte in einer Höhe von 2 bis 2,5 Metern an einem freien Ort installiert werden, geschützt vor direktem Sonnenlicht und Wärmequellen. Vermeiden Sie Zugluft und zu stark witterungsausgesetzte Bereiche.

Wie groß ist die maximale Erfassungsreichweite?

Die Reichweite beträgt 12 Meter bei einer Raumtemperatur von 25°C. Höhere Temperaturen können die Reichweite verringern.

Wie stelle ich die Empfindlichkeit des Melders ein?

Verwenden Sie das Potentiometer SENS (Empfindlichkeit) unter der Abdeckung. Drehen Sie im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Passen Sie es je nach zu überwachendem Bereich an.

Wie stelle ich die Nachlaufzeit ein?

Das Potentiometer TIME ermöglicht die Einstellung der Beleuchtungsdauer nach Erkennung, von 10 Sekunden (Minimalstellung) bis 5 Minuten (Maximalstellung).

Was tun, wenn der Melder dauerhaft eingeschaltet bleibt?

Überprüfen Sie, ob die Helligkeitsschwelle (Potentiometer LUX) nicht auf Tagmodus (max) eingestellt ist. Stellen Sie sie so ein, dass der Melder nur bei Dunkelheit aktiviert wird. Stellen Sie außerdem sicher, dass keine Wärmequelle den Melder auslöst.

Der Melder schaltet sich gar nicht ein, was ist zu prüfen?

Überprüfen Sie die Stromversorgung (Sicherung, Schutzschalter), die Verkabelung (Phase, Neutralleiter, Last) und ob die Helligkeitsschwelle korrekt ist (wenn zu niedrig, wird der Melder tagsüber nicht aktiv). Testen Sie im Testmodus (LUX auf max), um das Problem einzugrenzen.

Wie hoch ist die maximale Leistung der angeschlossenen Lampen?

Die maximale Schaltleistung beträgt 2000 W für ohmsche Lasten (Glühlampen, Halogenlampen). Bei induktiven Lasten (LED, Energiesparlampen) reduzieren Sie auf 800 W.

Ist der Melder für den Außenbereich geeignet?

Ja, die Schutzart IP44 schützt vor Spritzwasser. Vermeiden Sie jedoch direkte und längere Einwirkung von Regen oder Wasserstrahl.

Wie reinige ich den Melder?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals scheuernde Mittel, Lösungsmittel oder direkt Wasser. Regelmäßige Reinigung der Linse verbessert die Erkennung.

Kann der Melder mit LED-Lampen verwendet werden?

Ja, aber stellen Sie sicher, dass die Gesamtleistung der LEDs 800 W nicht überschreitet und die Lampen mit Bewegungsmeldern kompatibel sind (keine elektronische Dimmung).

BEDIENUNGSANLEITUNG GW12786 Gewiss

Seite ALLGEMEINE BESCHREIBUNG 28

INSTALLATION 29

PROGRAMMIERUNG MIT DER ETS-SOFTWARE.... 30

TECHNISCHE DATEN 31

ALLGEMEINE BESCHREIBUNG

Der Bewegungsmelder mit Dämmerungsschalter EIB - für Unterputzmontage ermöglicht über den KNX/EIB-Bus die Übermittlung von Befehlen zur Einschaltung an andere Antriebseinrichtungen anhand der erfassten Bewegungen und gemessenen Helligkeit. Der passive Infrarot-Sensor (IR) besitzt eine orientierbare Linse mit fester Blende. Der Melder wird von der Buslinie versorgt und verfügt auf der Vorderseite über zwei lokale Potentiometer für die direkte Einstellung der Helligkeitsempfindlichkeit und der Recovery-Zeit (+/- 50% des über ETS eingestellten Werts) und einer grünen Anzeige-LED, die die Bewegungserfassung und konsequente Übermittlung von Busmeldungen anzeigt.

Funktionen

Das Gerät wird mit der ETS-Software konfiguriert, um eine der nachfolgend aufgeführten Funktionen zu realisieren.

Befehle:

- Übermittlung Befehle (1 bit/1 byte) bei Ereignis Beginn bzw. Ende Bewegung

Andere Funktionen:

• Erfassung durch Helligkeit bedingte Bewegung oder unbedingte Bewegung
• Regelung Helligkeitsschwelle lokal oder über ETS-Parameter
• Freigabe/Sperre Funktion über Bus
• Aktivierung Befehlsübermittlung auf Busobjekt
• bis zu 4 zusätzliche Schaltsperren
• parametrierbare Sicherheitspause
• reine Dämmerungssensorfunktion

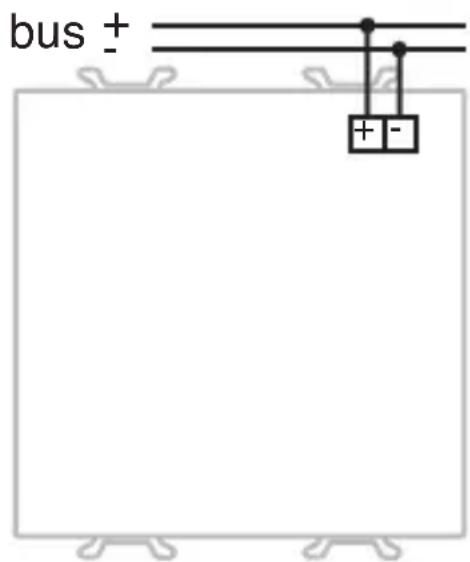

Anschlussschema

ACHTUNG: Die Installation des Geräts darf ausschließlich von qualifiziertem Personal gemäß der gültigen Richtlinie und den Installationsrichtlinien für KNX/EIB Installationen erfolgen, die im Technischen Handbuch beschrieben werden.

Elektrische Anschlüsse

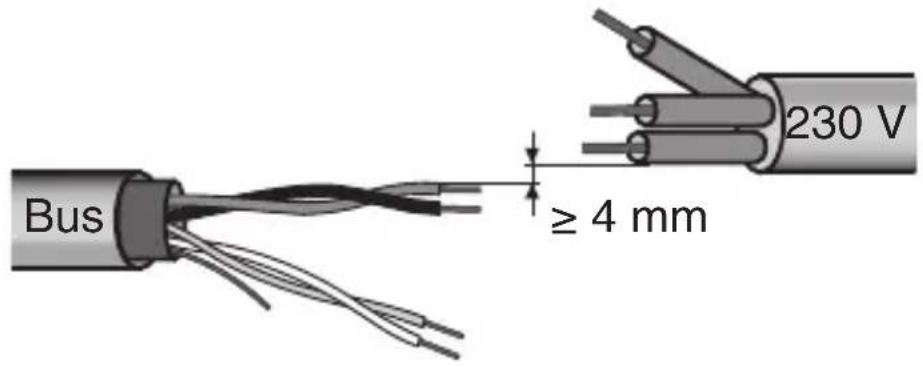

Minimaler Abstand Bus - Stromleitung

Befestigung Einrastklemmen

Das Gerät in einen Chorus-Halter einsetzen, dabei beachten, dass sich die vorderen Potentiometer oben befinden.

Den Halter eventuell mit anderen Chorus-Geräten oder Lochabdeckungen vervollständigen und im gewünschten Gehäuse montieren (Unterputz-, Aufputzdose, usw.). Die Frontblende montieren.

PROGRAMMIERUNG MIT ETS-SOFTWARE

Das Gerät muss mit der ETS-Software konfiguriert werden. Detaillierte Informationen zu den Konfigurationsparametern und ihren Werten können dem Technischen Handbuch entnommen werden.

Nach der Konfigurierung des Geräts können die Ansprechschwellen des Sensors und die Recovery-Zeit manuell eingestellt werden.

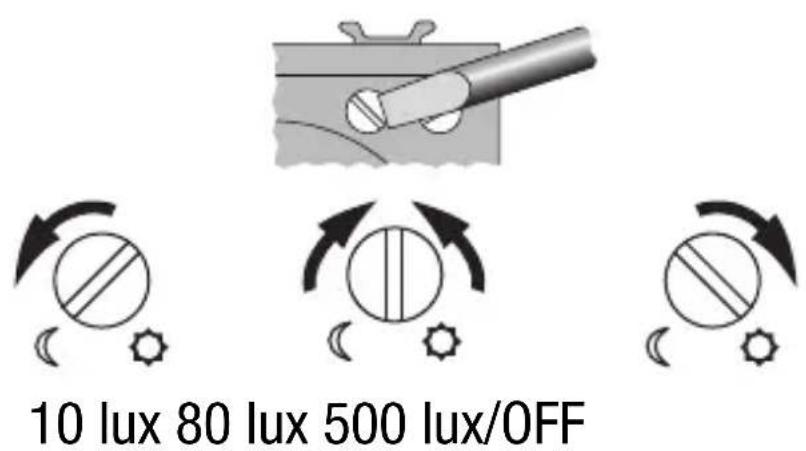

Einstellung der Ansprechschwelle des Dämmerungssensors

Manuelle Einstellung der Recovery-Zeit

TECHNISCHE DATEN

Kommunikation	Bus KNX/EIB
Stromversorgung	Über KNX/EIB Bus, 29 V dc SELV
Buskabel	KNX/EIB TP1
Stromaufnahme des Bus	max. 5 mA
Bedienelemente	1 Miniatur-Programmiertaste physikalische Adresse
Anzeigeelemente	1 rote Programmier-LED physikalische Adresse
	1 grüne LED für Anzeige
Messelemente	1 Sensor PIR ( = 5 ÷ 14 m )
	1 Dämmerungssensor (10÷500 lux)
Konfigurationselemente	1 Drehpotentiometer für Einstellung Dämmerungssensor
	1 Drehpotentiometer für Einstellung Recovery-Zeit
Deckungsbereich IR-Sensor	Max Entfernung: 10m
	Senkrechter Deckungsbereich: 30°, orientierbar
	Waagerechter Deckungsbereich: 105°, orientierbar
Nutzungsumgebung	Innen, trockene Standorte
Betriebstemperatur	-5 ÷ +45 °C
Lagertemperatur	-25 ÷ +70 °C
Relative Luftfeuchtigkeit	max. 93% (nicht kondenswasserbildend)
Busanschluss	Steckklemme 2 Pin ∅ 1 mm
Schutzgrad	IP20
Abmessungen	2 Module Chorus
Normverweise	Niederspannungsrichtlinie 2006/95/EG
	EMV-Richtlinie 89/336/EWG,
	EN50428, EN50090-2-2
Zertifizierungen	KNX/EIB

TECHNISCHE DATEN

Waagerechter Deckungsbereich

Senkrechter Deckungsbereich
