MANUALE UTENTE GP-E2 CANON

MANUALE DI ISTRUZIONI

Il Ricevitore GPS GP-E2 è in grado di eseguire la geolocalizzazione delle fotografie e di registrare i viaggi. Il file di registro contenente la posizione di ripresa e il movimento può essere salvato su un computer o convertito in un formato file KMZ con il software EOS GPS Log File Utility (pag. 28). Il ricevitore può anche impostare l'ora della fotocamera.

Prima dell'uso

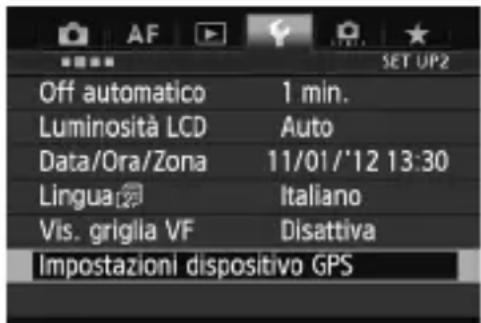

Prima dell'uso, verificare se nel menu della fotocamera sia presente la voce [Impostazioni dispositivo GPS].

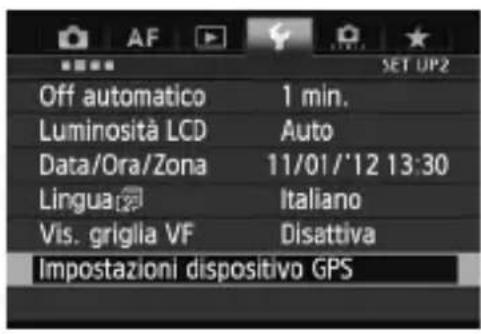

Off automatico 1 min. Luminosità LCD Auto Data/Ora/Zona 11/01/'12 13:30 Lingua Italiano Vis. griglia VF Disattiva Impostazioni dispositivo GPS

Esempio di menu

Fotocamere con Impostazioni dispositivo GPS

- Il ricevitore supporta tutte le funzioni descritte nel presente manuale. (Con alcune fotocamere, alcune funzioni non possono essere utilizzate.)

Fotocamere senza Impostazioni dispositivo GPS

La geolocalizzazione delle immagini (nonché l'aggiunta delle informazioni sulla direzione) non è supportata durante lo scatto.

- È disponibile solo la funzione di logging, o registrazione (modalità ).

Fotocamere EOS 5D Mark III ed EOS 7D

Se la voce [Impostazioni dispositivo GPS] non è presente nel menu della fotocamera EOS 5D Mark III o EOS 7D, aggiornare il firmware della fotocamera a una versione compatibile con il ricevitore. Una volta aggiornato il firmware, la voce verrà visualizzata nel menu.

Per maggiori informazioni, rivolgersi a un Centro di assistenza Canon.

• Con le fotocamere EOS 7D, non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore.
• Oltre alle fotocamere EOS 7D, anche con alcune altre fotocamere non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.

Funzioni

Geolocalizzazione delle immagini e aggiunta della direzione di scatto

V125 8.0 100-0021 R G B N35° 34'00.0" E139° 40'49.9" 21m NE41° 06/02/12 06:01:39

- Questa funzione è supportata dalle fotocamere con la voce [Impostazioni dispositivo GPS] nel menu.

- Quando il ricevitore è fissato alla fotocamera, le immagini vengono geolocalizzate con l'aggiunta di informazioni sulla posizione (latitudine, longitudine, altitudine, data e ora di scatto (UTC)).

- Le posizioni di scatto delle immagini geolocalizzate possono essere visualizzate su una mappa virtuale su computer.

- Alle immagini può anche essere aggiunta la direzione di scatto usando la bussola digitale del ricevitore (nord magnetico standard).

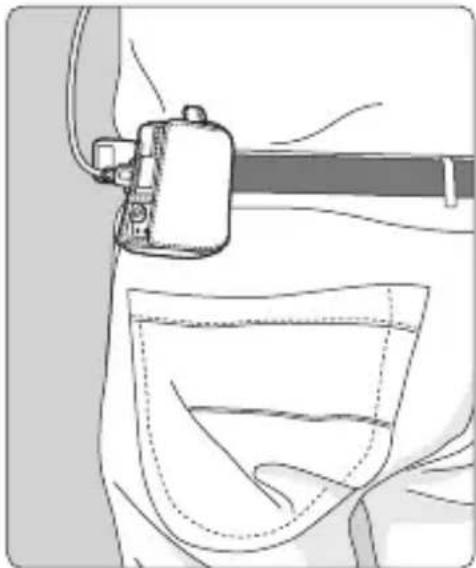

Logging (registrazione) dei viaggi con il ricevitore

- In modalità di logging (pag. 18), nel corso del viaggio il ricevitore memorizza un record delle informazioni sulla posizione. Il viaggio può essere visualizzato su una mappa virtuale.

- I dati di logging, ovvero i registri, possono anche essere usati per la geolocalizzazione delle immagini in un secondo momento.

Impostazione dell'ora della fotocamera

• Questa funzione è supportata dalle fotocamere con la voce [Impostazioni dispositivo GPS] nel menu, tranne il modello EOS 7D.
• L'ora della fotocamera può essere impostata usando i segnali GPS. Nel modello EOS-1D X viene effettuata una regolazione ad alta precisione, con un margine di errore di circa ±0,02 secondi rispetto all'ora UTC, mentre nelle altre fotocamere il margine di errore è di circa ±1 secondo.

• Con le fotocamere EOS 7D, non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore.
• Oltre alle fotocamere EOS 7D, anche con alcune altre fotocamere non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.
• Alcune condizioni di viaggio, posizioni o impostazioni del ricevitore potrebbero rendere imprecise le informazioni sulla posizione che vengono aggiunte alle immagini.
• Non è possibile utilizzare le fotocamere con il ricevitore GP-E2 collegato usando il cavo di connessione se non supportano la comunicazione con il cavo di connessione. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.

Il formato UTC (Coordinated Universal Time) corrisponde all'ora di Greenwich.

Contenuto della confezione

GP-E2 Custodia di protezione

Custodia di trasporto

Cavi di connessione

Note preliminari (Leggere prima dell'uso)

normativa

Custodie di protezione e di trasporto

Per evitare i graffi, prima di utilizzare la custodia di protezione, inserire il ricevitore nella custodia di trasporto. Nella custodia di protezione trovano posto anche i cavi di connessione.

Cavi di connessione

Se nel menu della fotocamera è presente la voce [Impostazioni dispositivo GPS], usare il cavo da 25 cm o da 1,5 m.
- Usare il cavo da 25 cm per collegare il ricevitore a una fotocamera EOS 7D o a un'altra fotocamera che non supporta la comunicazione tramite la sede per accessori. Usare tale cavo anche per collegare il ricevitore sulla Staffa Accessori AB-E1 opzionale (pag. 30).
- Usare il cavo da 1,5 m per collegare il ricevitore alla fotocamera quando si trova nella custodia di trasporto fornita.

• Con alcune fotocamere non è possibile utilizzare il cavo di connessione. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.
• Per le fotocamere diverse da EOS 7D che non supportano la comunicazione tramite la sede per accessori, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.

Indice

Introduzione.... 2

Funzioni.... 3

Contenuto della confezione.... 5

Convenzioni utilizzate in questo manuale 7

Nomenclatura 8

Inserimento della batteria.... 9

Montaggio e smontaggio del ricevitore.... 10

Accensione del ricevitore 11

Acquisizione del segnale GPS 13

Geolocalizzazione delle immagini al momento dello scatto ..... 16

Logging di un viaggio 18

Impostazione dell'intervallo di posizionamento 20

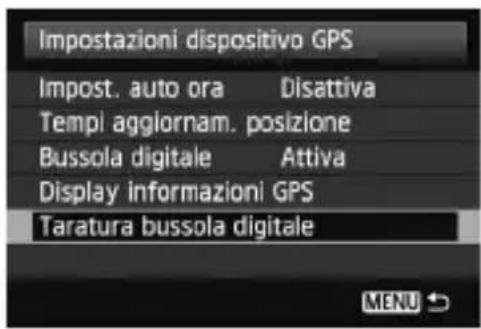

Uso della bussola digitale.... 22

Impostazione dell'ora della fotocamera tramite GPS 26

Precauzioni per l'uso del sistema GPS 27

Caratteristiche tecniche.... 31

Precauzioni per la sicurezza 32

Convenzioni utilizzate in questo manuale

Significato dei simboli

: Avvertenza che indica le operazioni da effettuare per evitare problemi di scatto.

: Informazioni aggiuntive.

(pag. **) : Numeri delle pagine di riferimento per maggiori informazioni.

Le icone e i simboli usati nel manuale per indicare i comandi e le impostazioni del ricevitore corrispondono a quelli presenti sulla fotocamera e sul ricevitore.

Presupposti di base

• Tutte le procedure operative descritte in questo manuale d'uso presuppongono che gli interruttori di alimentazione della fotocamera e del ricevitore siano in posizione .

• Le immagini e schermate contenute nel presente manuale si riferiscono al modello EOS 5D Mark III, che è utilizzato a scopo esemplificativo. Le schermate visualizzate in altre fotocamere possono essere diverse, a seconda del modello.

• Windows è un marchio o marchio registrato di Microsoft Corporation negli Stati Uniti e in altri Paesi.

• macOS è un marchio registrato di Apple Inc. negli Stati Uniti e in altri Paesi.
• Google™, Google Maps™, e Google Earth™ sono marchi commerciali di Google Inc.
• Tutti gli altri nomi commerciali e aziendali citati nel presente manuale sono marchi o marchi registrati dei rispettivi proprietari.

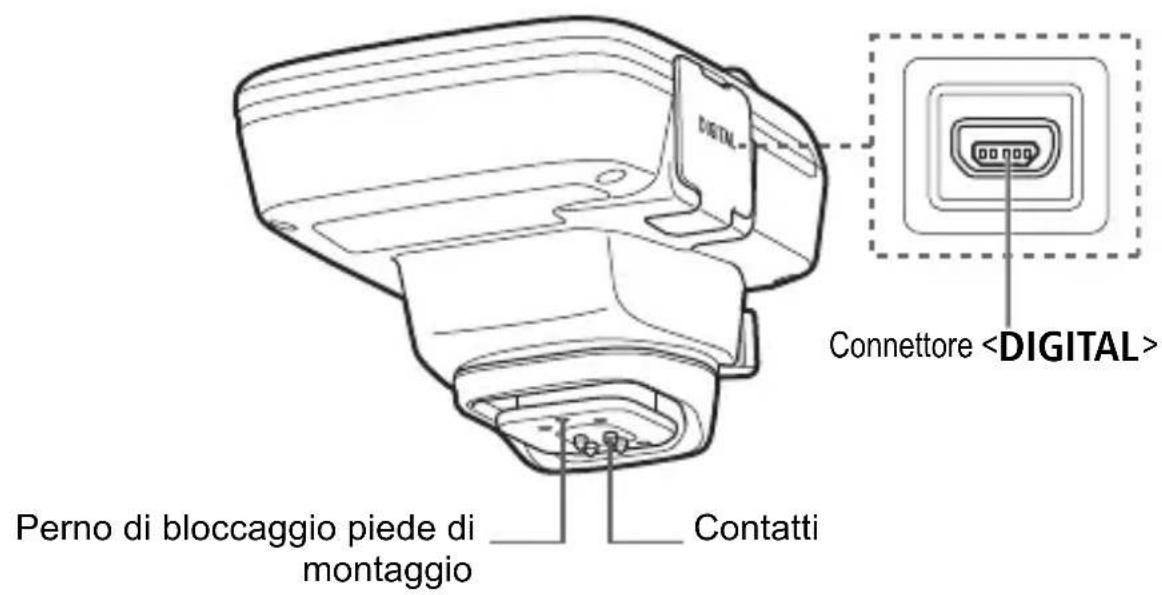

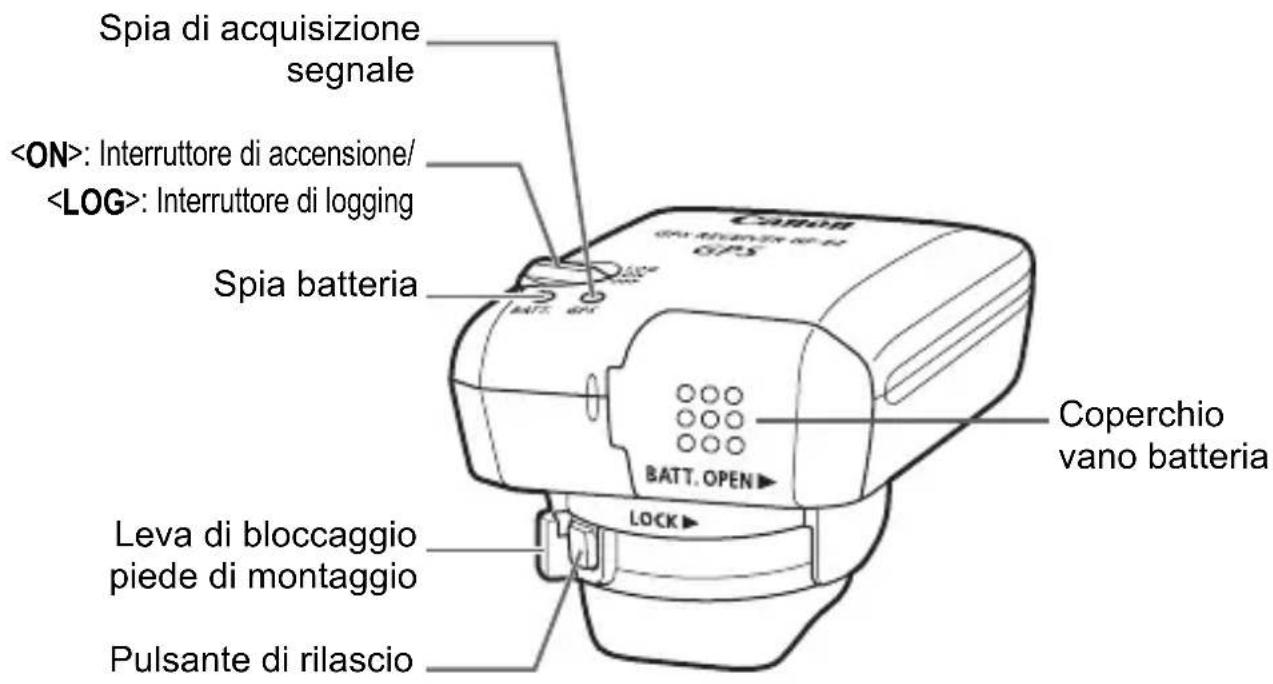

Nomenclatura

Perno di bloccaggio piede di montaggio Contatti CONNETTORE

Spia di acquisizione segnale : Interruttore di accensione/ : Interruttore di logging Spia batteria BATT. OPEN CER/SPS GPS Coperchio vano batteria Leva di bloccaggio piede di montaggio Pulsante di rilascio

Inserimento della batteria

Inserire una batteria AA/LR6 procedendo come segue.

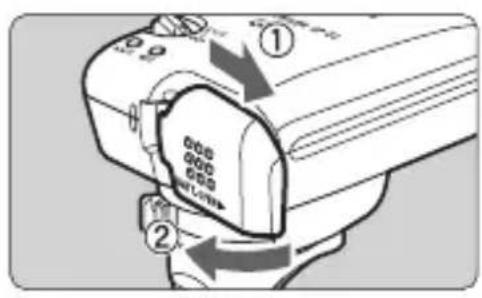

1 Aprire il coperchio.

- Aprire il coperchio del vano batteria facendolo scorrere nella direzione indicata dalle frecce.

2 Inserire la batteria.

- Inserire fino in fondo la batteria introducendone l'estremità con il polo negativo.

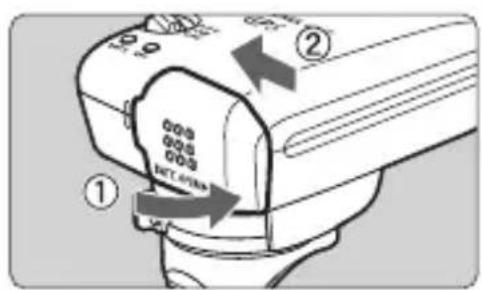

3 Chiudere il coperchio.

- Chiudere il coperchio facendolo scorrere nella direzione indicata dalle frecce.

Durata della batteria

Con le impostazioni predefinite e una batteria alcalina AA/LR6 nuova, il ricevitore può essere utilizzato per circa 39 ore (in base agli standard di prova Canon). La durata della batteria varia in funzione dell'intervallo di posizionamento e delle condizioni del segnale GPS (pag. 21).

A causa della forma irregolare dei contatti delle batterie, l'uso di batterie di formato AA/LR6 di tipo diverso dalle alcaline può causare discontinuità di contatto.

Si possono anche usare batterie AA/LR6 NiMH e agli ioni di litio.

Montaggio e smontaggio del ricevitore

Il ricevitore può essere montato direttamente sulla fotocamera o trasportato nell'apposita custodia.

BATT, OPEN LOCK

1

Montare il ricevitore.

• Spegnere il ricevitore.
• Inserire fino in fondo il piede di montaggio del ricevitore nella sede per accessori.

BATT, OPEN LOCK

2

Fissare il ricevitore.

Far scorrere verso destra la leva di bloccaggio del piede di montaggio.
La leva di bloccaggio scatta in posizione.

000 BATT OPEN LOCK ① ②

3

Smontare il ricevitore.

• Spegnere il ricevitore.
• Tenendo premuto il pulsante di rilascio, far scorrere verso sinistra la leva di bloccaggio del piede di montaggio e smontare il ricevitore dalla fotocamera.

[NO TEXT]

• Spegnere sempre il ricevitore prima di montarlo o smontarlo.
  A seconda del modello della fotocamera, accendendo/spegnendo il GP-E2 o collegando/scollegando il cavo di interfaccia durante lo scatto Live View o la ripresa di un filmato, lo scatto Live View o la ripresa del filmato potrebbero venire interrotti.
• Montando il ricevitore direttamente sulla fotocamera, non è possibile utilizzare il flash incorporato della fotocamera, né un'unità flash esterna. Per utilizzare il flash, lasciare il ricevitore nella custodia di trasporto e collegarlo alla fotocamera con il cavo da 1,5 m fornito in dotazione, oppure montare il ricevitore sulla Staffa Accessori AB-E1 (venduta separatamente, pag. 30).

Accensione del ricevitore

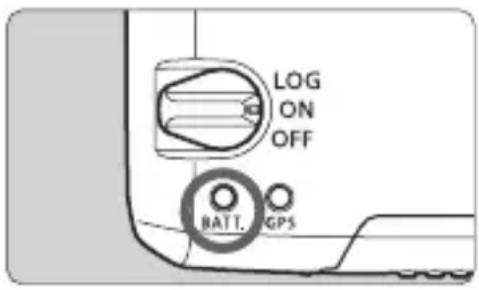

Controllo del livello della batteria

Controllare il livello della batteria sulla spia .

• Lampeggio lento : Livello OK
• Lampeggio rapido : Batteria quasi scarica
• Spento : Sostituire la batteria

Posizione

• Il ricevitore funziona in questa posizione solamente con fotocamere EOS DIGITAL con la voce [Impostazioni dispositivo GPS] nel menu.
• Quando il ricevitore è fissato alla fotocamera, le immagini vengono geolocalizzate con l'aggiunta di informazioni sulla posizione (latitudine, longitudine, altitudine, e ora UTC, tempo coordinato universale).
• Alle immagini può anche essere aggiunta la direzione di scatto usando la bussola digitale del ricevitore.

Posizione

• Con l'interruttore in questa posizione, nel corso del viaggio il ricevitore memorizza un record delle informazioni sulla posizione.
• Il viaggio può essere visualizzato su una mappa virtuale. I dati di logging, ovvero i registri, possono anche essere usati per la geolocalizzazione delle immagini in un secondo momento.
• Le immagini che possono essere geolocalizzate con le informazioni di logging dopo lo scatto sono immagini JPEG e RAW (estensione file: CR2) scattate con le fotocamere EOS DIGITAL.
• In questo modo è possibile geolocalizzare anche i filmati in un secondo momento, utilizzando le fotocamere con la voce [Impostazioni dispositivo GPS] nel menu.
• Quando è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, il ricevitore geolocalizza le immagini quando vengono scattate, e registra periodicamente le informazioni sulla posizione. Alle immagini può anche essere aggiunta la direzione di scatto.

• Con le fotocamere EOS 7D, non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore.
• Oltre alle fotocamere EOS 7D, anche con alcune altre fotocamere non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.

Acquisizione del segnale GPS

Per acquisire il segnale GPS, portare il ricevitore all'esterno, a cielo aperto, e puntarlo verso l'alto. Non tenere le mani o altri oggetti sopra il ricevitore.

LOG ON OFF BATTLE GPS

Per avviare l'acquisizione automatica del segnale GPS, portare l'interruttore di accensione in posizione o . La spia lampeggiante rossa indica lo stato dell'acquisizione.

Lampeggio rapido: Segnale non ancora acquisito Lampeggio lento: Segnale acquisito

In condizioni favorevoli, dall'accensione del ricevitore l'acquisizione del segnale (indicata dal lampeggio lento) richiede circa 30 – 60 secondi.

Lampeggio dopo l'acquisizione

Il ricevitore lampeggia ogni 3 secondi oppure ogni 6 secondi. In modalità di lampeggio ogni 6 secondi, benché il ricevitore lampeggi ogni 6 secondi per preservare la carica della batteria, le funzioni GPS sono le stesse della modalità di lampeggio ogni 3 secondi.

Icona della fotocamera

Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, lo stato del segnale GPS è visualizzato anche nel pannello LCD o nel monitor LCD della fotocamera (pag. 15).

lampeggiante: Segnale non ancora acquisito acceso fisso: Segnale acquisito

* L'icona viene visualizzata solo quando il ricevitore comunica con la fotocamera.

Luoghi con scarsa copertura GPS

Le informazioni sulla posizione potrebbero non venire registrate od essere imprecise dove la copertura GPS è scarsa, quali i luoghi seguenti.

• Interni, sottosuolo, vicino ad edifici oppure in valli, gallerie o foreste
• Vicino a linee ad alta tensione o telefoni mobili operanti nella banda di 1,5 GHz
• Quando il ricevitore è dentro una borsa o una valigia
  • Quando si viaggia tra ambienti diversi
• Anche in altri luoghi, il movimento dei satelliti GPS può interferire con la geolocalizzazione e causare la mancata registrazione o l'imprecisione delle informazioni sulla posizione. Le informazioni potrebbero anche indicare che, pur scattando nello stesso luogo, la fotocamera sia stata usata in una posizione diversa.

Informazioni aggiunte

- Quando il ricevitore e la fotocamera sono collegati via cavo, le immagini scattate subito dopo l'accensione della fotocamera (o la riaccensione dopo lo spegnimento automatico) potrebbero non venire geolocalizzate. Analogamente, le direzioni potrebbero non venire registrate correttamente. Attendere un momento prima di riprendere oppure, se la fotocamera supporta la comunicazione tramite la sede per accessori, collegare il ricevitore a tale sede. Quando il ricevitore è collegato all'apposita sede, non collegare la fotocamera e il ricevitore via cavo.

- Le fotocamere EOS 7D non supportano la comunicazione tramite la sede per accessori.

- Oltre alle fotocamere EOS 7D, anche alcune altre fotocamere non supportano la comunicazione tramite la sede per accessori. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.

- Con le fotocamere EOS 7D, non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore.

- Oltre alle fotocamere EOS 7D, anche con alcune altre fotocamere non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.

Se viene eseguito il blocco specchio quando il ricevitore è collegato all'apposita sede, alle immagini verranno associate le informazioni sulla località in cui il blocco specchio è stato eseguito. Se viene eseguito il blocco specchio quando il ricevitore è collegato alla fotocamera via cavo, alle immagini verranno associate le informazioni sullo scatto come informazioni sulla località. Per comodità, il ricevitore può essere lasciato collegato all'apposita sede.

Visualizzazione delle informazioni GPS

Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, per controllare le informazioni GPS, procedere come segue.

Off automatico 1 min. Luminosità LCD Auto Data/Cra/Zona 11/01/12 13:30 Lingua Italiano Vis. griglia VF Disattiva Impostazioni dispositivo GPS

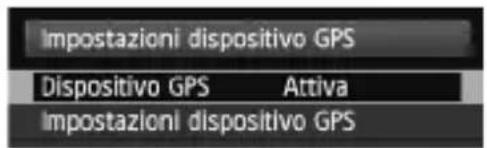

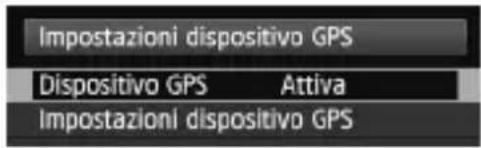

1 Selezionare [Impostazioni dispositivo GPS].

- Nel modello EOS-1D X e negli altri modelli che visualizzano la seguente schermata, impostare [Dispositivo GPS] su [Attiva], quindi selezionare [Impostazioni dispositivo GPS].

Impostazioni dispositivo GPS Dispositivo GPS Attiva Impostazioni dispositivo GPS

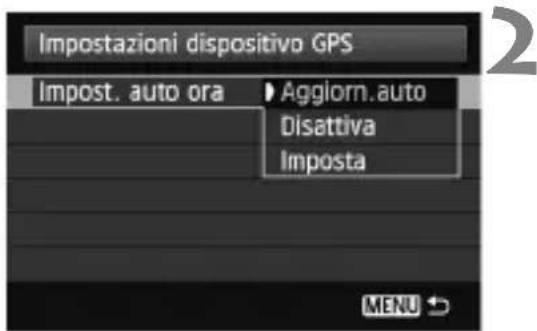

Impostazioni dispositivo GPS Impost. auto ora Disattiva Templ aggiornam. posizione Bussola digitale Attiva Display informazioni GPS Taratura bussola digitale MENU

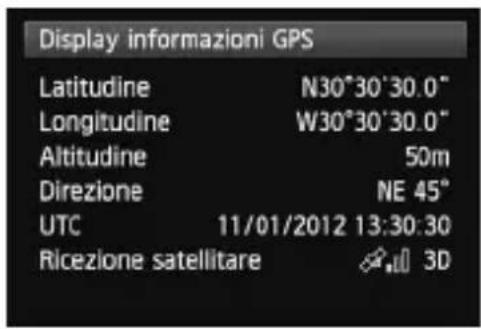

2 Selezionare [Display informazioni GPS].

Vengono visualizzate le informazioni GPS dettagliate.

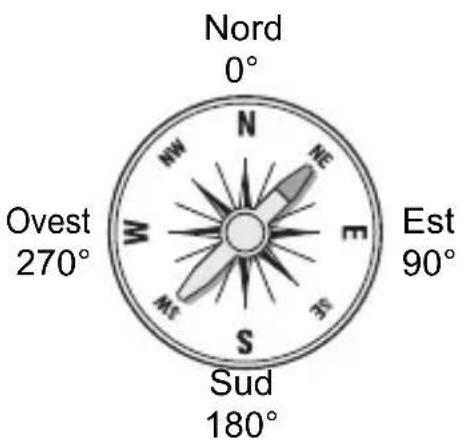

Nord 0° NW NE W E Est 90° S Sud 180° Ovest 270°

Display informazioni GPS Latitudine N30°30'30.0" Longitudine W30°30'30.0" Altitudine 50m Direzione NE 45° UTC 11/01/2012 13:30:30 Ricezione satellitare 📣 3D

In questo esempio di schermata, [Direzione: NE 45°] indica che la fotocamera è rivolta a 45° a Nordest. [UTC] (Coordinated Universal Time) corrisponde all'Ora di Greenwich. L'icona <◇,ll> indica le condizioni del segnale. Quando è visualizzato <3D>, è possibile registrare anche l'altitudine. Quando è visualizzato <2D> invece, l'altitudine non può essere registrata.

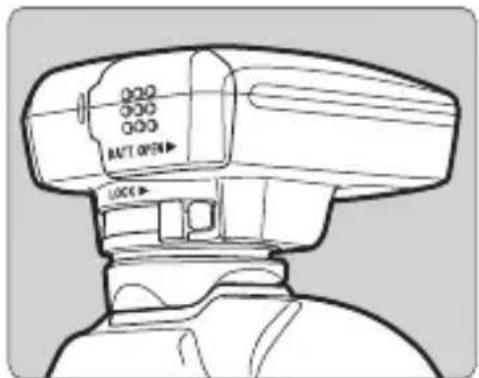

Geolocalizzazione delle immagini al momento dello scatto

Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, la geolocalizzazione delle immagini viene eseguito al momento dello scatto.

000 000 000 RATT OPEN▶ LOCK▶

- Scattare semplicemente con il ricevitore collegato alla fotocamera. Alle immagini può anche essere aggiunta la direzione di scatto.

Fotocamere EOS 7D o altre fotocamere che non supportano la comunicazione tramite la sede per accessori

Collegare l'estremità del cavo con la scritta al connettore del ricevitore. Collegare l'altra estremità del cavo, con la scritta , al connettore della fotocamera. Non collegare l'estremità del cavo con la scritta al connettore della fotocamera, in quanto ciò potrebbe danneggiarla.

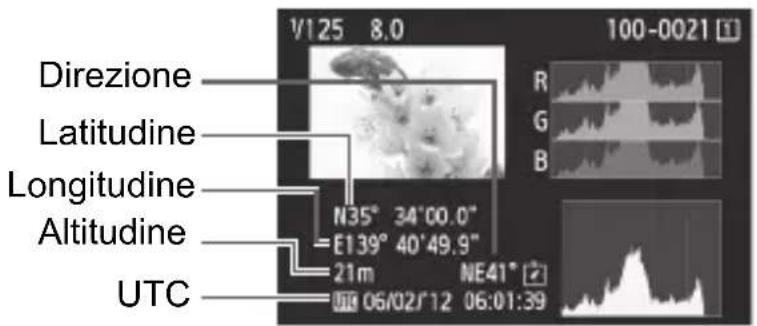

Informazioni di geolocalizzazione

Direzione Latitudine Longitudine Altitudine UTC V125 8.0 100-0021 [1] R G B N35° 34°00.0" E139° 40°49.9" 21m NE41° 06/02/12 06:01:39

• Con le fotocamere EOS 7D, non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore.
• Oltre alle fotocamere EOS 7D, anche con alcune altre fotocamere non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.
• Nei filmati, vengono registrate le informazioni sulla posizione acquisite all'avvio della ripresa. Le condizioni di acquisizione del segnale non vengono registrate.

Per usare il ricevitore insieme a un flash esterno o al flash incorporato, montare il ricevitore sulla Staffa Accessori AB-E1 (venduta separatamente, pag. 30).

Logging di un viaggio

Portando l'interruttore di accensione in posizione , le informazioni sulla posizione vengono registrate automaticamente nel ricevitore stesso nel corso del viaggio (non è necessario collegare il ricevitore alla fotocamera).

Quando è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, il ricevitore geolocalizza le immagini quando vengono scattate, e registra periodicamente le informazioni sulla posizione. Alle immagini può anche essere aggiunta la direzione di scatto.

- Con le fotocamere EOS 7D, non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore.

- Oltre alle fotocamere EOS 7D, anche con alcune altre fotocamere non è possibile aggiungere alle immagini i dati sulla direzione di scatto, in quanto non possono utilizzare la bussola digitale del ricevitore. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.

Registri delle informazioni sulla posizione

Le informazioni sulla posizione vengono registrate dal ricevitore a intervalli regolari nel corso del viaggio, come illustrato nella tabella degli intervalli di posizionamento. I registri giornalieri (pag. 27) vengono memorizzati nel ricevitore stesso. Il numero di giorni per cui è possibile memorizzare i registri dipende dall'intervallo di posizionamento specificato in [Tempi aggiornam. posizione] (pag. 20). I file di registro possono essere salvati su un computer o convertiti in un formato file KMZ con il software EOS GPS Log File Utility (pag. 28).

Quando la memoria interna del ricevitore è piena, i file di registro più vecchi vengono sovrascritti, uno ad uno, da quelli nuovi.

Capacità file di registro, per intervallo di posizionamento

Tempi di aggiornamento posizione	File di registro (ca.)	Tempi di aggiornamento posizione	File di registro (ca.)
Ogni secondo 4,5	giorni Ogni 30 sec.	128 giorni
Ogni 5 sec. 23	giorni Ogni minuto 12	8 giorni
Ogni 10 sec. 45	giorni Ogni 2 min. 12	8 giorni
Ogni 15 sec. 68	giorni Ogni 5 min. 12	8 giorni

* Capacità se si registra per otto ore al giorno

Se durante il viaggio si trasporta il ricevitore in una borsa o in una valigia, assicurarsi che sia rivolto verso l'alto e che sopra non vi sia nulla.
- Impostare l'ora e la data della fotocamera con la massima precisione possibile. Inoltre, nelle fotocamere che supportano i fusi orari e l'ora legale, utilizzare le impostazioni corrette per la località di ripresa.

• Il logging, ossia la registrazione delle informazioni sulla posizione, consente la successiva geolocalizzazione di immagini JPEG e RAW (estensione file: CR2) scattate con le fotocamere EOS DIGITAL.
• In questo modo è possibile geolocalizzare anche i filmati in un secondo momento, utilizzando le fotocamere con la voce [Impostazioni dispositivo GPS] nel menu.

Impostazione dell'intervallo di posizionamento

Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, è possibile specificare l'intervallo di posizionamento. Intervalli di posizionamento più brevi forniscono informazioni più precise sulla posizione delle immagini. Questo tuttavia comporta un maggiore consumo della batteria. Le informazioni sulla posizione per le fotocamere senza questa voce di menu vengono aggiornate ogni 15 secondi (l'intervallo di aggiornamento può essere modificato con il software EOS GPS Log File Utility (pag. 28)).

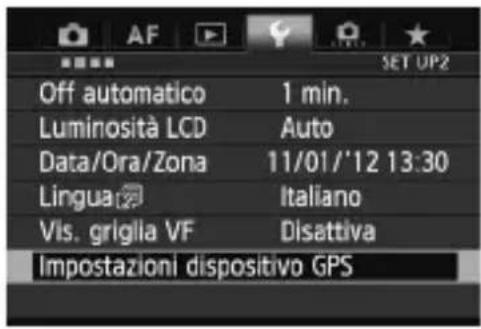

Off automatico 1 min. Luminosità LCD Auto Data/Ora/Zona 11/01/'12 13:30 Lingua Italia Vis. griglia VF Disattiva Impostazioni dispositivo GPS

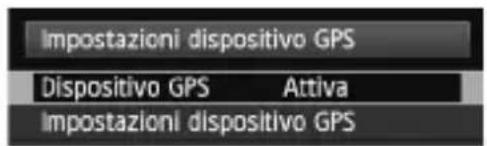

1 Selezionare [Impostazioni dispositivo GPS].

- Nel modello EOS-1D X e negli altri modelli che visualizzano la seguente schermata, impostare [Dispositivo GPS] su [Attiva], quindi selezionare [Impostazioni dispositivo GPS].

Impostazioni dispositivo GPS Dispositivo GPS Attiva Impostazioni dispositivo GPS

Impostazioni dispositivo GPS Impost. auto ora Disattiva Tempi aggiornam. posizione Bussola digitale Disattiva

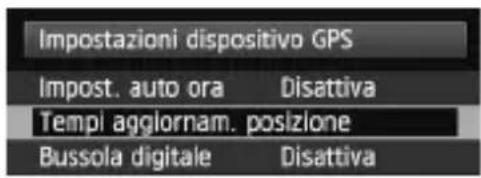

2 Selezionare [Tempi aggiornam. posizione].

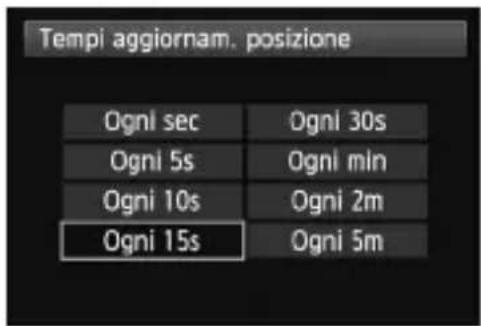

Tempi aggiornam. posizione Ogni sec Ogni 30s Ogni 5s Ogni min Ogni 10s Ogni 2m Ogni 15s Ogni 5m

3 Selezionare il tempo.

Durata stimata della batteria, per intervallo di posizionamento

Tempi di aggiornamento posizione	Durata batteria (ca.)	Tempi di aggiornamento posizione	Durata batteria (ca.)
Ogni secondo 10	ore Ogni 30 sec. 39	ore
Ogni 5 sec. 27	ore Ogni minuto 54 ore
Ogni 10 sec. 37	ore Ogni 2 min. 63 ore
Ogni 15 sec. 39	ore Ogni 5 min. 92 ore

*Con una batteria alcalina AA/LR6.
*A temperatura normale (23°C).
*La durata della batteria è inferiore se le condizioni del segnale non sono favorevoli.
*Per la natura del sistema GPS, gli intervalli di posizionamento potrebbero presentare delle irregolarità.

Uso della bussola digitale

Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu o montato su una staffa (pag. 30), alle immagini viene aggiunta la direzione in cui è rivolto il ricevitore.

Off automatico 1 min. Luminosità LCD Auto Data/Ora/Zona 11/01/'12 13:30 Lingua Italiano Vis. griglia VF Disattiva Impostazioni dispositivo GPS

1 Selezionare [Impostazioni dispositivo GPS].

- Nel modello EOS-1D X e negli altri modelli che visualizzano la seguente schermata, impostare [Dispositivo GPS] su [Attiva], quindi selezionare [Impostazioni dispositivo GPS].

Impostazioni dispositivo GPS Dispositivo GPS Attiva Impostazioni dispositivo GPS

Impostazioni dispositivo GPS Bussola digitale Disattiva Attiva

Attivare la bussola digitale.

• Selezionare [Bussola digitale] e premere .
• Selezionare [Attiva] e premere .

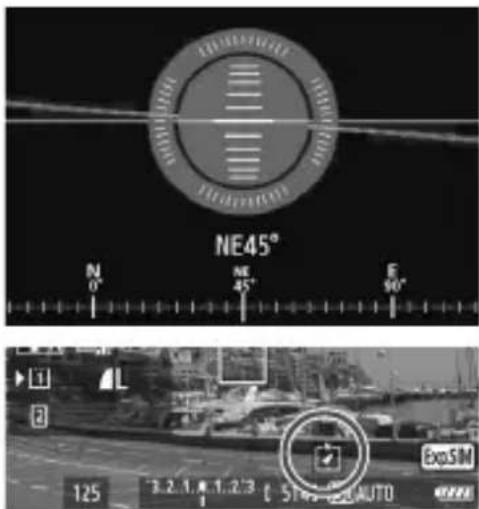

Visualizzazione della bussola durante lo scatto

Quando si scatta, è possibile vedere la direzione verso la quale è rivolta la fotocamera.

NE45° N 0° NE 45° E 90° ExoSM 125 3.2.1.1 1.2.3 5 FT-0.25 AUTO

• Per visualizzare la bussola, premere il pulsante o il pulsante .
  Nelle fotocamere dotate di livella elettronica, la bussola viene visualizzata insieme alla livella.
  La bussola viene visualizzata anche durante lo scatto Live View o la ripresa di filmati.

• Con le fotocamere EOS 7D non è possibile utilizzare la bussola digitale del ricevitore.
• Oltre alle fotocamere EOS 7D, anche con alcune altre fotocamere non è possibile utilizzare la bussola digitale del ricevitore. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.
• Alle immagini non può essere aggiunta la direzione di scatto corretta se la fotocamera e il ricevitore non sono rivolti esattamente nella stessa direzione.
  La direzione non viene registrata.

Taratura della bussola digitale

Tarare la bussola digitale nella località di ripresa. Tarare la bussola anche se la direzione indicata dalla bussola sembra essere incorretta.

Off automatico 1 min. Luminosità LCD Auto Data/Ora/Zona 11/01/'12 13:30 Lingua Italiano Vis. griglia VF Disattiva Impostazioni dispositivo GPS

1 Selezionare [Impostazioni dispositivo GPS].

- Nel modello EOS-1D X e negli altri modelli che visualizzano la seguente schermata, impostare [Dispositivo GPS] su [Attiva], quindi selezionare [Impostazioni dispositivo GPS].

Impostazioni dispositivo GPS Dispositivo GPS Attiva Impostazioni dispositivo GPS

Impostazioni dispositivo GPS Bussola digitale Disattiva Attiva MENU

2 Impostare [Bussola digitale] su [Attiva].

Impostazioni dispositivo GPS Impost. auto ora Disattiva Tempi aggiornam. posizione Bussola digitale Attiva Display informazioni GPS Taratura bussola digitale

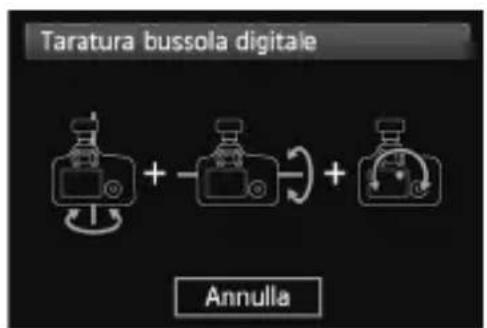

3 Selezionare [Taratura bussola digitale].

- Premere per preparare la bussola per la taratura.

Taratura bussola digitale + - + Annulla

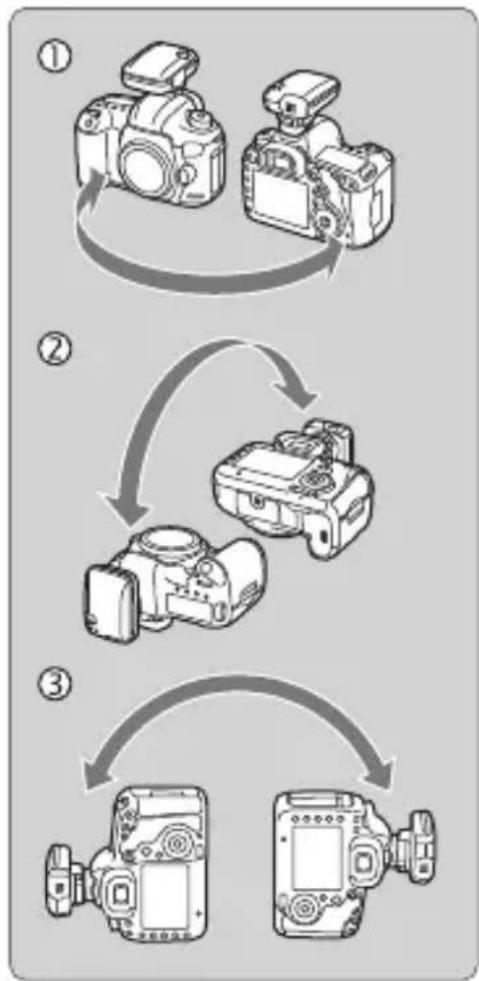

- Muovere la fotocamera come illustrato nella pagina seguente.

① Fare oscillare la fotocamera lateralmente compiendo un arco di almeno 180°.
② Fare oscillare la fotocamera in alto e in basso compiendo un arco di almeno 180°.
③ Ruotare la fotocamera compiendo un arco di almeno 180°, tenendola sempre rivolta nella stessa direzione.
- Prestare attenzione a non far cadere la fotocamera durante la taratura.
I passaggi ^1 , ② e ③ possono essere eseguiti in qualsiasi ordine.
Continuare a muovere la fotocamera finché la taratura non è completata.
Se dopo aver eseguito queste operazioni la bussola non è ancora tarata, ruotare il corpo a destra o a sinistra e muovere nuovamente la fotocamera.

Taratura bussola digitale Taratura bussola digitale completa OK

5 Completare la taratura.

• Una volta completata la taratura, viene visualizzata una schermata che ne indica il completamento.
• La taratura è completata anche se tale schermata viene visualizzata mentre si sta ancora muovendo la fotocamera in una delle direzioni del passaggio 4 (①, ② o ③).

• Per sicurezza, prima della taratura rimuovere l'obiettivo e gli altri accessori eventualmente presenti.
• Poiché la bussola utilizza il geomagnetismo, la taratura potrebbe non essere possibile nelle seguenti condizioni: ad altitudini elevate, nelle vicinanze di campi magnetici, in edifici con struttura in acciaio, nel sottosuolo. Anche se la taratura fosse possibile, il ricevitore potrebbe non riuscire a rilevare correttamente la direzione di scatto.

Impostazione dell'ora della fotocamera tramite GPS

Quando il ricevitore è montato o collegato a una fotocamera con la voce [Impostazioni dispositivo GPS] nel menu, è possibile impostare l'ora tramite GPS (tranne il modello EOS 7D). Nel modello EOS-1D X viene effettuata una regolazione ad alta precisione, con un margine di errore di circa ±0,02 secondi rispetto all'ora UTC, mentre nelle altre fotocamere il margine di errore è di circa ±1 secondo.

Off automatico 1 min. Luminosità LCD Auto Data/Ora/Zona 11/01/'12 13:30 Lingua Italiano Vis. griglia VF Disattiva Impostazioni dispositivo GPS

1 Selezionare [Impostazioni dispositivo GPS].

- Nel modello EOS-1D X e negli altri modelli che visualizzano la seguente schermata, impostare [Dispositivo GPS] su [Attiva], quindi selezionare [Impostazioni dispositivo GPS].

Impostazioni dispositivo GPS Dispositivo GPS Attiva Impostazioni dispositivo GPS

Impostazioni dispositivo GPS Impost. auto ora ▶ Aggiorn.auto Disattiva Imposta MENU

Selezionare [Impost. auto ora].

• Selezionare un'opzione e premere .
• Con [Aggiorn.auto], l'ora viene aggiornata quando il ricevitore e la fotocamera vengono accesi e viene ricevuto il segnale GPS.

Se il segnale GPS non viene ricevuto da almeno 5 satelliti, l'impostazione dell'ora non è possibile. L'opzione [Imposta] non sarà disponibile.
- Anche se è selezionata l'opzione [Imposta], la regolazione automatica dell'ora potrebbe non essere possibile, a seconda del tempo di acquisizione del segnale GPS.
- Quando l'opzione [Impost. auto ora] è impostata su [Aggiorn.auto], la data e l'ora non possono essere regolate manualmente con la voce [Data/Ora/Zona] del menu.
Se si preferisce non cambiare l'ora (quando ad esempio si usa l'opzione [Sincronizza ora fotocamere] con i trasmettitori della serie WFT), selezionare [Impost. auto ora: Disattiva].

Precauzioni per l'uso del sistema GPS

Durante l'uso del ricevitore, tenere a mente quanto segue.

• In alcuni Paesi e regioni, l'uso del GPS potrebbe essere soggetto a limitazioni. Assicurarsi pertanto di utilizzare il GPS in conformità con le leggi e normative del proprio Paese o regione. Prestare particolare attenzione quando si utilizza il GPS al di fuori del proprio Paese di residenza.
• Prestare attenzione all'uso delle funzioni GPS dove l'uso di dispositivi elettronici è soggetto a limitazioni.
• Altre persone potrebbero essere in grado di localizzare o identificare l'utente mediante i dati di posizione presenti nelle immagini o nei filmati geolocalizzati. Fare attenzione nel condividere tali foto, filmati o file di registro GPS con altri, come ad esempio pubblicandoli online dove possono essere visti da molte altre persone.
• Dopo la sostituzione della batteria o dopo che il dispositivo è rimasto spento per un periodo di tempo prolungato, la ricezione del segnale GPS può richiedere un tempo più lungo.
• Non lasciare mai il ricevitore in prossimità di apparecchiature che generano intenso campo magnetico, quali motori elettrici o magneti.

File di registro

Viene creato un file di registro ogni 24 ore, in base all'ora UTC (Tempo coordinato universale). Per questo motivo, a seconda della differenza tra l'ora UTC (sostanzialmente la stessa dell'ora di Greenwich) e il fuso orario della località di ripresa, potrebbe venire creato un solo file di registro, anche se la registrazione è attiva per due giorni.

Analogamente, potrebbero venire creati due file di registro anche se la registrazione è attiva per un solo giorno.

I file di registro registrati con la GP-E2 possono essere salvati su un computer o convertiti in un formato file KMZ con il software EOS GPS Log File Utility.

Download e installazione

- Connettersi a Internet da un computer e accedere al seguente sito Web di Canon.

www.canon.com/icpd

• Scaricare GPS Log File Utility.
  • Decomprimerlo nel computer.

Windows: Fare clic sul file di installazione visualizzato per avviare l'installazione.

macOS: Verrà creato e visualizzato un file dmg. Seguire i passaggi sotto per avviare l'installazione.

(1) Fare doppio clic sul file dmg.

Sul desktop appariranno un'icona dell'unità e un file di installazione.

Se il file di installazione non appare, fare doppio clic sull'icona dell'unità per visualizzarlo.

(2) Fare doppio clic sul file di installazione.

▶ Viene avviata l'installazione.

2 Per completare l'installazione seguire le istruzioni sullo schermo.

Uso di una staffa (venduta separatamente)

Il montaggio della Staffa Accessori AB-E1 (venduta separatamente) consente di utilizzare contemporaneamente il ricevitore e un flash esterno o il flash incorporato. Montare la fotocamera e il ricevitore sulla staffa come illustrato.

Durante il montaggio, mantenere la fotocamera allineata con la staffa. Un disallineamento anche lieve impedisce la registrazione precisa della direzione.

Attacco treppiede

Con alcune fotocamere non è possibile utilizzare il cavo di connessione. Per i dettagli, consultare il manuale di istruzioni della fotocamera o il sito Web di Canon.

Caratteristiche tecniche

Fotocamere compatibili	Fotocamere EOS DIGITAL* Fotocamere con la voce di menu [Impostazionidispositivo GPS]: tutte le funzioni sono disponibili* Fotocamere senza la voce di menu [Impostazionidispositivo GPS]: è disponibile solo la modalità
Geolocalizzazione delleimmagini	Latitudine, longitudine, altitudine, direzione,tempo coordinato universale (UTC) e stato diacquisizione del segnale*Le fotocamere compatibili con GPS consentono lageolocalizzazione delle immagini durante la ripresa(le fotocamere che non possono utilizzare la bussoladigitale del ricevitore non possono aggiungere il tagcon la direzione di scatto)
Frequenza di ricezione	1575,42 MHz (banda L1)
Intervallo diposizionamento	1, 5, 10, 15 o 30 secondi, oppure1, 2 o 5 minuti
Modalità di logging NMEA-0183
	Un file al giorno, in base all’ora UTC
Regolazione dell’ora L’ora della fotocamera può essere impostata inbase ai dati di orario del segnale GPS
Bussola digitale	Sensore geomagnetico triassiale e accelerometrotriassiale per calcolare la direzione (alcunefotocamere non supportano questa funzione)
Interfaccia Connettore digitale per il collegamento di uncavo di interfaccia dedicato
Alimentazione Una batteria alcalina AA/LR6(sono supportate anche le batterie NiMH e agliioni di litio)
Dimensioni Circa 54,3 x 72,9 x 44,2 mm (L x A x P)
Peso Circa 82 g	* Batteria esclusa
Temperatura di funzionamento	Da 0°C a +40°C
Umidità di funzionamento	85% o inferiore

- Tutte le informazioni contenute in questo manuale si basano sugli standard di prova Canon.

- Le caratteristiche tecniche e l'aspetto esterno del ricevitore sono soggetti a modifica senza preavviso.

Precauzioni per la sicurezza

Le precauzioni che seguono sono destinate ad evitare lesioni a se stessi e agli altri, nonché danni alle apparecchiature. Per un uso corretto e sicuro, acquisire familiarità con le precauzioni prima di usare il ricevitore.

Avvertenza Per evitare gravi lesioni o la morte

• Al fine di evitare incendi, surriscaldamento, perdite di sostanze chimiche o esplosioni, osservare le seguenti indicazioni per la sicurezza.
• Non inserire oggetti metallici tra i contatti elettrici del ricevitore, degli accessori o dei cavi di connessione.
• Non cortocircuitare, disassemblare, modificare, riscaldare, saldare o bruciare le batterie. Non utilizzare o caricare batterie gonfie o batterie diverse da quelle specificate nel presente manuale.
• Non utilizzare le batterie con la polarità (lato +/-) invertita.
• Tenere batterie e accessori fuori dalla portata dei bambini. In caso di ingestione accidentale, rivolgersi immediatamente a un medico. (Le sostanze chimiche contenute nelle batterie possono danneggiare lo stomaco e l'intestino.)
• Nello smaltire le batterie, isolare i contatti elettrici con del nastro adesivo per evitare il contatto con oggetti metallici o altre batterie, in quanto potrebbe provocare incendi o esplosioni.
• In caso di surriscaldamento o emissione di fumo o vapori, rimuovere immediatamente le batterie, facendo attenzione ad evitare ustioni. Continuare a usare le batterie in tale stato può causare incendi o ustioni.
• Non utilizzare il ricevitore durante la guida. Ciò comporta il rischio di incidenti stradali.
  Se si prevede di non utilizzare il ricevitore per un periodo di tempo prolungato, rimuovere la batteria per non danneggiare o sporcare l'unità.
• Non utilizzare il ricevitore in presenza di gas infiammabili. Ciò comporta il rischio di esplosione o incendio.
  Se, in seguito a una caduta, le parti interne del ricevitore rimangono esposte, evitare di toccarle. Ciò comporta il rischio di scosse elettriche.
• Non disassemblare o modificare il ricevitore. Le parti interne ad alta tensione possono causare scosse elettriche.
• Non riporre il ricevitore in luoghi polverosi o umidi. Ciò comporta il rischio di incendio o di scosse elettriche.
• Prima di utilizzare il ricevitore a bordo di aeroplani o negli ospedali, verificare che il suo uso sia consentito. Le onde elettromagnetiche emesse dal ricevitore potrebbero interferire con la strumentazione o con le apparecchiature mediche.

Precauzione Evitare lesioni personali o danni alle apparecchiature

• Non lasciare il ricevitore all'interno di un'autovettura sotto il sole o in prossimità di una fonte di calore. Il ricevitore potrebbe surriscaldarsi e provocare ustioni se toccato.
• Non utilizzare il ricevitore se è coperto o avvolto da un panno. Questo potrebbe trattenere il calore, comportando il rischio di deformazione o incendio.
• Non utilizzare diluenti, benzene o altri solventi organici per pulire il ricevitore. Ciò comporta il rischio di incendio e può essere pericoloso per la salute.
  Se il ricevitore cade nell'acqua, oppure se acqua od oggetti metallici penetrano al suo interno, rimuovere immediatamente le batterie. Ciò comporta il rischio di incendio o di scosse elettriche.

Se il prodotto è guasto, si danneggia o richiede una riparazione, contattare il rivenditore o un Centro di assistenza Canon.

Precauzioni d'uso

Utilizzare il ricevitore come specificato nella sezione “Precauzioni per l’uso: Manutenzione della fotocamera” nel manuale di istruzioni della fotocamera.

Canon

RECEPTOR GPS

GP-E2

Introducción
