MANUAL DE USUARIO GP-E2 CANON

MANUAL DE INSTRUCCIONES

INSTRUCTIEHANDLEIDING

El Receptor GPS GP-E2 puede etiquetar geográficamente las fotos y registrar la ruta que recorra. Con el software de EOS GPS Log File Utility, podrá guardar el archivo de registro que contiene la ubicación de la toma y el movimiento en una computadora, o convertirlo a formato de archivo KMZ (p. 28). El receptor también puede ajustar la hora de la cámara.

Antes de usarlo

Antes de usarlo, compruebe si en el menú de la cámara se muestra [Ajustes de dispositivo GPS].

Descon. auto 1 minuto Luminos. LCD Auto Fecha/Hora/Zona 01/11/'12 13:30 Idiomar Español Reticula visor Desactivar Ajustes de dispositivo GPS

Ejemplo de pantalla de menú

Cámaras que muestran los ajustes

- El receptor es compatible con todas las funciones descritas en este manual. (Con ciertas cámaras, no se puede utilizar algunas funciones).

Cámaras que no muestran los ajustes

• El etiquetado geográfico de imágenes (y la adición de información de dirección) no se admite durante el disparo.
• Sólo está disponible la función de registro (modo ).

Usuarios de EOS 5D Mark III y EOS 7D

Si no se muestra [Ajustes de dispositivo GPS] en su cámara EOS 5D Mark III o EOS 7D, actualice el firmware de la cámara a una versión compatible con el receptor. El elemento de menú se mostrará una vez actualizado el firmware.

Para ver información detallada, póngase en contacto con el centro de asistencia de Canon.

• Con la EOS 7D, no es posible anexar los datos de dirección de disparo a las imágenes. (No puede usar la brújula digital del receptor).
• Con ciertas cámaras, además de la EOS 7D, tampoco es posible anexar los datos de dirección de disparo a las imágenes. (No pueden usar la brújula digital del receptor). Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.

Funciones

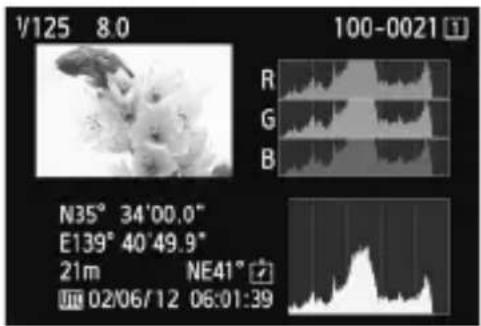

Etiquetado geográfico de imágenes y adición de la dirección de la toma

V125 8.0 100-0021 R G B N35° 34'00.0" E139° 40'49.9" 21m NE41° 02/06/12 06:01:39

- Compatible con las cámaras que muestren [Ajustes de dispositivo GPS] en el menú.

Las fotos tomadas cuando el receptor está conectado a la cámara se etiquetan geográficamente, y a las imágenes se les añade información de ubicación (latitud, longitud, elevación y hora de toma (UTC)).

Las ubicaciones donde se tomaron las imágenes etiquetadas geográficamente pueden verse en un mapa virtual en un ordenador.

Las imágenes también se pueden etiquetar con la dirección de disparo utilizando la brújula digital del receptor (norte magnético estándar).

Registro de las rutas recorridas con el receptor

- En el modo de registro (p. 18), el receptor mantiene un registro de la información de ubicación a lo largo de la ruta recorrida. La ruta se puede ver en un mapa virtual. - Los registros se pueden utilizar también para etiquetar imágenes geográficamente más tarde.

Ajuste de la hora de la cámara

• Compatible con las cámaras que muestren [Ajustes de dispositivo GPS] en el menú, excepto la EOS 7D.
  Se puede ajustar la hora de la cámara utilizando señales GPS. En la EOS-1D X, se realiza un ajuste de alta precisión con un margen de error de aproximadamente ±0,02 segundos respecto a la hora UTC; en otras cámaras, el margen es de aproximadamente ±1 segundo.

• Con la EOS 7D, no es posible anexar los datos de dirección de disparo a las imágenes. (No puede usar la brújula digital del receptor).
• Con ciertas cámaras, además de la EOS 7D, tampoco es posible anexar los datos de dirección de disparo a las imágenes. (No pueden usar la brújula digital del receptor). Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.
• Es posible que ciertas condiciones de viaje, ubicaciones o ciertos ajustes del receptor provoquen que se añada a las imágenes información de ubicación inexacta.
• No es posible usar las cámaras con el GP-E2 conectado mediante el cable de conexión si no son compatibles con la comunicación mediante el cable de conexión. Consulte las instrucciones de la cámara o el sitio web de Canon para ver información detallada.

La hora universal coordinada (Coordinated Universal Time), abreviada como UTC, es esencialmente igual a la Hora media de Greenwich (Greenwich Mean Time).

Lista de comprobación de artículos

Estuche de almacenamiento

Estuche de transporte

Cables de conexión

Folleto sobre normativas

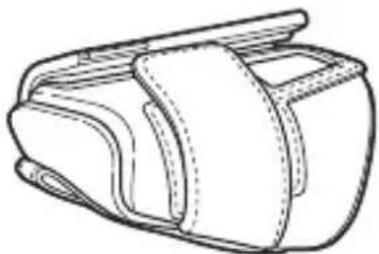

Estuches de almacenamiento y transporte

Antes de utilizar el estuche de almacenamiento, inserte el receptor en el estuche de transporte para evitar que se raye. El estuche de almacenamiento también tiene espacio para los cables de conexión.

Cables de conexión

• Utilice el cable de conexión de 25 cm / 9,8 pulg. o 1,5 m / 4,9 pies si su cámara muestra [Ajustes de dispositivo GPS] en el menú.
• Utilice el cable de 25 cm / 9,8 pulg. para conectar el receptor a la EOS 7D u otra cámara que no sea compatible con la comunicación a través de la zapata para accesorios. Utilice también este cable cuando monte el receptor en el Soporte para accesorios AB-E1 (p. 30).
• Utilice el cable de 1,5 m / 4,9 pies cuando conecte el receptor a la cámara mientras se encuentra en el estuche de transporte que se proporciona.

• Con ciertas cámaras, no se puede usar el cable de conexión. Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.
  Para las cámaras distintas de la EOS 7D que no sean compatibles con la comunicación a través de la zapata para accesorios, consulte las instrucciones de la cámara o el sitio web de Canon para ver información detallada.

Contenido

Introducción.... 2

Funciones.... 3

Lista de comprobación de artículos.... 5

Convenciones utilizadas en este manual.... 7

Nomenclatura.... 8

Inserción de la pila 9

Montaje y desmontaje del receptor 10

Encendido del receptor 11

Adquisición de señales GPS.... 13

Geoetiquetado de imágenes mientras se dispara.... 16

Registro de la ruta recorrida.... 18

Ajuste del intervalo de registro de posición.... 20

Uso de la brújula digital.... 22

Ajuste de la hora desde el GPS de la cámara 26

Precauciones con el GPS 27

Uso de un soporte (se vende por separado).... 30

Especificaciones.... 31

Precauciones de seguridad.... 32

Convenciones utilizadas en este manual

Significado de los símbolos

: Advertencia para evitar problemas al fotografiar.

: Información complementaria.

(p. **): Números de páginas de referencia para obtener más información.

Los iconos y las marcas que indican los controles del receptor y los ajustes utilizados en el manual corresponden a los iconos y las marcas de la cámara y el receptor.

Supuestos básicos

• En todas las operaciones de este manual se asume que tanto el interruptor de alimentación de la cámara como el del receptor están situados en .
  Para las ilustraciones y pantallas de este manual se utiliza como ejemplo la EOS 5D Mark III. Tenga en cuenta que las pantallas que se muestran en la cámara pueden ser diferentes, en función del modelo de cámara que se utilice.

• Windows es una marca comercial o una marca comercial registrada de Microsoft Corporation en EE.UU. y otros países.

• macOS es una marca comercial registrada de Apple Inc. en los Estados Unidos y en otros países.
• Google™, Google Maps™ y Google Earth™ son marcas comerciales de Google Inc.
• Todos los demás nombres corporativos y de marca de este manual son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios.

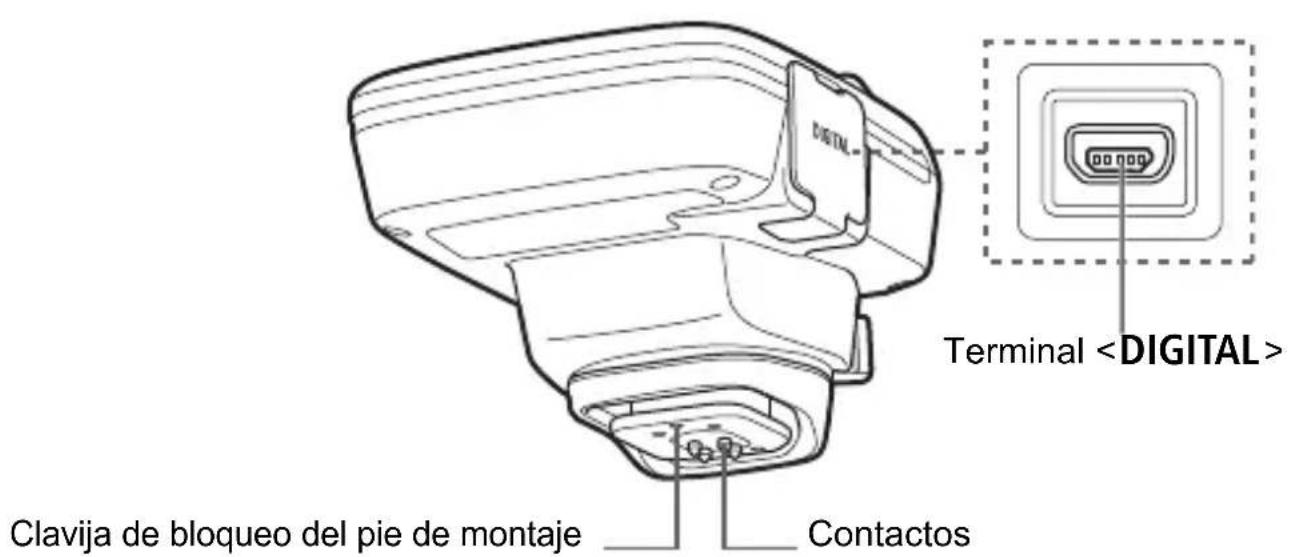

Nomenclatura

Clavija de bloqueo del pie de montaje Contactos Terminal

Indicador de adquisición de señal : Interrupción de alimentación/ : Interruptor de registro Indicador de la pila BATT. OPEN Tapa del compartimiento de la pila Palanca de bloqueo del pie de montaje Botón de liberación

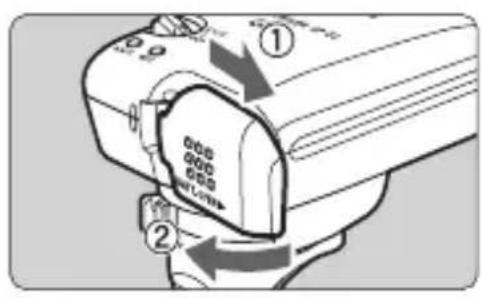

Inserción de la pila

Inserte una pila AA/LR6 de la manera siguiente.

- Deslice la tapa del compartimiento de la pila como indican las flechas para abrirla.

- Inserte la pila hasta el fondo, introduciendo primero el terminal negativo.

- Cierre la tapa y deslícela como muestran las flechas.

Duración de la pila

El receptor puede utilizarse durante unas 39 horas con los ajustes predeterminados con una pila alcalina AA/LR6 nueva (según los métodos de comprobación estándar de Canon). La duración de la pila varía en función del intervalo de registro de posición para la información de ubicación, así como de las condiciones de la señal GPS (p. 21).

El uso de pilas AA/LR6 que no sean alcalinas puede provocar un contacto incorrecto de la pila, debido a la forma irregular de los contactos de la pila.

También se puede utilizar pilas NiMH y AA/LR6 de ión de litio.

Montaje y desmontaje del receptor

El receptor puede montarse directamente en la cámara o puede llevarlo con usted en el estuche de transporte.

BATT, OPEN LOCK

1

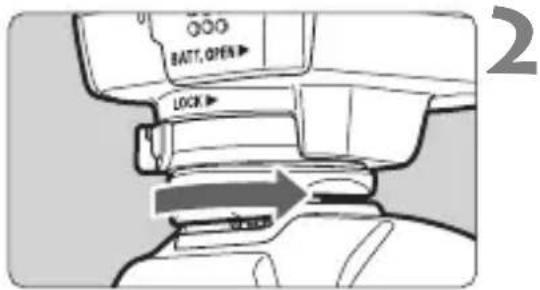

Monte el receptor.

• Apague el receptor.
- Inserte por completo el pie de montaje del receptor en la zapata para accesorios.

BATT, OPEN LOCK

Fije el receptor.

• Deslice la palanca de bloqueo del pie de montaje hacia la derecha.
  La palanca de bloqueo encajará en su lugar.

000 BATT OPEN LOCK ① ② 3

Desmonte el receptor.

• Apague el receptor.
- Mientras presiona el botón de liberación, deslice la palanca de bloqueo del pie de montaje a la izquierda y desmonte el receptor de la cámara.

• No olvide nunca apagar el receptor antes de montarlo o desmontarlo.
• Según el modelo de cámara, si apaga o enciende el GP-E2, o conecta o desconecta el cable de interfaz durante el disparo con Visión en Directo o la grabación de vídeo, es posible que el disparo con Visión en Directo o la grabación de vídeo se detengan.
  Si monta el receptor directamente en la cámara le impedirá utilizar el flash incorporado de la cámara o una unidad de flash externa. Para usar el flash, guarde el receptor en el estuche de transporte y conéctelo a la cámara con el cable de 1,5 m / 4,9 pies que se suministra o monte el receptor en el Soporte para accesorios AB-E1 (se vende por separado, p. 30).

Encendido del receptor

Comprobación del nivel de la pila

Compruebe el nivel de la pila en el indicador .

• Parpadeo lento : nivel correcto
• Parpadeo rápido : queda poca energía
  • Apagado : cambie la pila

Posición

• El receptor funciona en esta posición sólo con las cámaras EOS DIGITAL que muestran [Ajustes de dispositivo GPS] en el menú.
  Las fotos tomadas cuando el receptor está conectado a la cámara se etiquetan geográficamente, y a las imágenes se les añade información de ubicación (latitud, longitud, elevación y UTC, hora universal coordinada).
  Las imágenes también se pueden etiquetar con la dirección de disparo utilizando la brújula digital del receptor.

Posición

• Con el conmutador en esta posición, el receptor mantiene un registro de la información de ubicación a lo largo de la ruta recorrida.
• La ruta se puede ver en un mapa virtual. Los registros se pueden utilizar también para etiquetar imágenes geográficamente más tarde.
  Las imágenes que se pueden etiquetar geográficamente con información de registro después de disparar son las imágenes JPEG y RAW (extensión de archivo: CR2) tomadas con cámaras EOS DIGITAL.
• Los archivos de vídeo también se pueden etiquetar geográficamente de esta manera más tarde cuando se utiliza una cámara que muestra [Ajustes de dispositivo GPS] en el menú.
• Cuando el receptor se monta o se conecta a una cámara que muestra el elemento de menú [Ajustes de dispositivo GPS], el receptor etiqueta geográficamente las imágenes al tomarlas y registra periódicamente la información de ubicación. Las imágenes también se pueden etiquetar con la dirección de disparo.

• Con la EOS 7D, no es posible anexar los datos de dirección de disparo a las imágenes. (No puede usar la brújula digital del receptor).
• Con ciertas cámaras, además de la EOS 7D, tampoco es posible anexar los datos de dirección de disparo a las imágenes. (No pueden usar la brújula digital del receptor). Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.

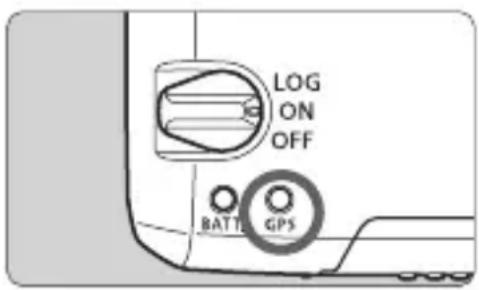

Adquisición de señales GPS

Para adquirir señales GPS, lleve el receptor al exterior donde el cielo esté a la vista y apunte hacia arriba. No ponga las manos ni otros objetos encima del receptor.

Sitúe el interruptor de alimentación en o para iniciar la adquisición automática de señales GPS. Para comprobar el estado de la adquisición, observe el parpadeo del indicador rojo.

Parpadeo rápido: aún no se ha adquirido la señal

Parpadeo lento: señal adquirida

La adquisición de la señal (indicada por el parpadeo lento) tarda de 30 a 60 segundos en condiciones favorables una vez encendido el receptor.

Parpadeo después de la adquisición

El receptor parpadea cada 3 segundos o cada 6 segundos. En el modo de parpadeo cada 6 segundos, aunque parpadee cada 6 segundos según lo necesario para ahorrar energía de la batería, las funciones del GPS son las mismas que en el modo habitual de parpadeo cada 3 segundos.

Icono de la cámara

Cuando el receptor se monte o se conecte a una cámara que muestre el elemento de menú [Ajustes de dispositivo GPS], en el panel LCD o el monitor LCD de la cámara se mostrará también el estado de la señal GPS (p. 15).

parpadeando: aún no se ha adquirido la señal
constante: señal adquirida

* El icono solo se muestra cuando el receptor se está comunicando con la cámara.

Lugares con mala cobertura de GPS

Es posible que la información de ubicación no se registre o que se registre información inexacta cuando la cobertura de la señal GPS sea mala, tal como en los lugares siguientes.

• Interiores, bajo tierra, cerca de edificios o en valles, en túneles o en bosques
• Cerca de líneas eléctricas de alta tensión o de teléfonos móviles que operen en la banda de 1,5 GHz
• Cuando el receptor esté dentro de una bolsa o una maleta
• Cuando se viaje a través de diferentes entornos
• Incluso en otros lugares, es posible que el movimiento de los satélites GPS interfiera con el etiquetado geográfico y provoque que falte información de ubicación o que sea inexacta. La información también puede indicar que la cámara se ha utilizado en una ubicación diferente, incluso cuando se dispara en el mismo lugar.

Información anexada

- Cuando el receptor y la cámara estén conectados con un cable, es posible que las tomas realizadas inmediatamente después de encender el interruptor de alimentación de la cámara (o de reanudar el uso después de la desconexión automática) no se etiqueten geográficamente. De manera similar, es posible que las direcciones no se graben correctamente. Espere un momento antes de disparar o, si la cámara es compatible con la comunicación a través de la zapata para accesorios, monte el receptor en la zapata. Cuando el receptor esté montado en la zapata para accesorios, no conecte la cámara y el receptor con un cable.

- La EOS 7D no es compatible con la comunicación a través de la zapata para accesorios.

- Ciertas cámaras, además de la EOS 7D, tampoco son compatibles con la comunicación a través de la zapata para accesorios. Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.

- Con la EOS 7D, no es posible anexar los datos de dirección de disparo a las imágenes. (No puede usar la brújula digital del receptor).

- Con ciertas cámaras, además de la EOS 7D, tampoco es posible anexar los datos de dirección de disparo a las imágenes. (No pueden usar la brújula digital del receptor). Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.

Si se realiza el bloqueo de espejo cuando el receptor esté montado en la zapata para accesorios, se adjuntará a las imágenes la información de ubicación donde se bloqueó el espejo. Si se realiza el bloqueo de espejo cuando el receptor esté conectado a la cámara con un cable, la ubicación del disparo se adjuntará a las imágenes como información de ubicación. Por comodidad, se puede dejar el receptor montado en la zapata para accesorios.

Visualización de información GPS

Compruebe la información GPS de la manera siguiente cuando el receptor esté montado o conectado en una cámara que muestre [Ajustes de dispositivo GPS] en el menú.

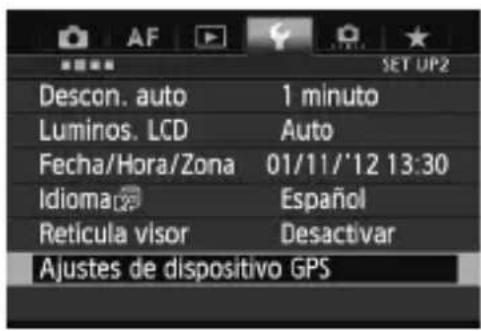

Descon. auto Luminos. LCD Fecha/Hora/Zona Idioma Reticula visor Ajustes de dispositivo GPS 1 minuto Auto 01/11/'12 13:30 Español Desactivar

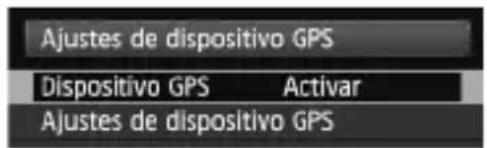

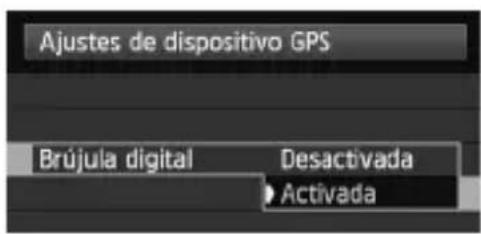

1 Seleccione [Ajustes de dispositivo GPS].

En la EOS-1D X y otros modelos que muestren la pantalla siguiente, ajuste [Dispositivo GPS] en [Activar] y, a continuación, seleccione [Ajustes de dispositivo GPS].

Ajustes de dispositivo GPS Dispositivo GPS Activar Ajustes de dispositivo GPS

Ajustes de dispositivo GPS Ajuste hora auto Desactivada Actualizando posición Brújula digital Activada Mostrar información GPS Calibrar brújula digital MENU ↕

2 Seleccione [Mostrar información GPS].

Se muestra información GPS detallada.

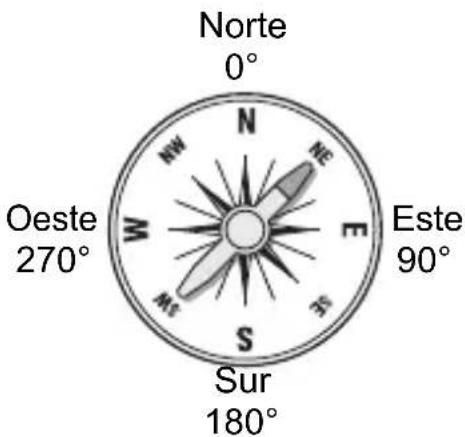

Norte 0° NW NE W E Este 90° S Sur 180° Oeste 270°

Mostrar información GPS Latitud N30°30'30.0" Longitud W30°30'30.0" Elevación 50m Dirección NE 45° UTC 01/11/2012 13:30:30 Recepción de satélite 📄 3D

En esta captura de pantalla de ejemplo, [Dirección: NE 45°] indica que la cámara estaba orientada a 45° noreste.

La hora universal coordinada [UTC] (Coordinated Universal Time), es esencialmente igual a la Hora media de Greenwich (Greenwich Mean Time). El icono <◇.ll> indica las condiciones de la señal. Cuando se muestra <3D>, también se puede registrar la elevación. Sin embargo, cuando se muestra <2D> no se puede registrar la elevación.

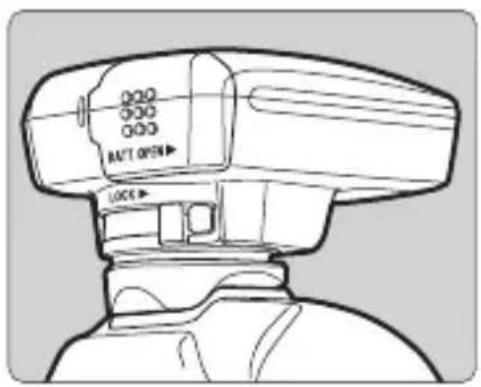

Geoetiquetado de imágenes mientras se dispara

Cuando el receptor se monta o se conecta a una cámara que muestra el elemento de menú [Ajustes de dispositivo GPS], las imágenes se etiquetan geográficamente al tomarlas.

AUTO OPEN LOCK

- Simplemente, dispare con el receptor montado en la cámara. Las imágenes también se pueden etiquetar con la dirección de disparo.

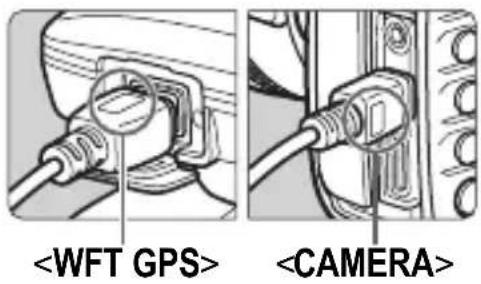

Usuarios de la EOS 7D u otra cámara que no sea compatible con la comunicación a través de la zapata para accesorios

- Conecte el extremo del cable etiquetado como al terminal del receptor. Conecte el otro extremo del terminal, etiquetado como , al terminal de la cámara. No conecte el extremo del cable etiquetado como al terminal de la cámara, porque puede dañarla.

Información de etiquetado geográfico

Dirección Latitud Longitud Elevación UTC V125 8.0 100-0021 [1] N35° 34'00.0" E139° 40'49.9" 21m NE41° 02/06/12 06:01:39

• Con la EOS 7D, no es posible anexar los datos de dirección de disparo a las imágenes. (No puede usar la brújula digital del receptor).
• Con ciertas cámaras, además de la EOS 7D, tampoco es posible anexar los datos de dirección de disparo a las imágenes. (No pueden usar la brújula digital del receptor). Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.
  Para vídeos, se registra la información de ubicación del momento en que se inició la grabación de vídeo. Tenga en cuenta que las condiciones de adquisición de la señal no se registran.

Cuando se utilice el receptor al mismo tiempo que un flash externo o integrado, monte el receptor en el Soporte para accesorios AB-E1 (se vende por separado, p. 30).

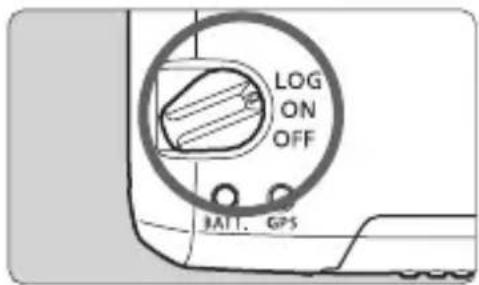

Registro de la ruta recorrida

Al situar el interruptor de alimentación en se registrará automáticamente la información de ubicación a lo largo de la ruta recorrida en el propio receptor. (No es necesario conectar el receptor a la cámara.)

Cuando el receptor se monta o se conecta a una cámara que muestra el elemento de menú [Ajustes de dispositivo GPS], el receptor etiqueta geográficamente las imágenes al tomarlas y registra periódicamente la información de ubicación. Las imágenes también se pueden etiquetar con la dirección de disparo.

• Con la EOS 7D, no es posible anexar los datos de dirección de disparo a las imágenes. (No puede usar la brújula digital del receptor).
• Con ciertas cámaras, además de la EOS 7D, tampoco es posible anexar los datos de dirección de disparo a las imágenes. (No pueden usar la brújula digital del receptor). Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.

Registros de información de ubicación

La información de ubicación se graba a intervalos regulares junto con la ruta recorrida con el receptor, como se muestra en la tabla de intervalos de registro de posición. Los registros diarios (p. 27) se guardan en el propio receptor. El número de días para los que se puede almacenar registros depende del intervalo de registro de posición especificado en

[Actualizando posición] (p. 20). Con el software de EOS GPS Log File Utility, podrá guardar los archivos de registro en una computadora o convertirlos a un formato de archivo KMZ (p. 28).

Cuando la memoria interna del receptor se llena, los archivos de registro más antiguos se sobrescriben con información nueva, uno por uno.

Capacidad del archivo de registro, por intervalo de registro de posición

Tiempos de actualización de posición	Archivos de registro (aprox.)	Tiempos de actualización de posición	Archivos de registro (aprox.)
Cada segundo 4,5 días Cada 30 seg.		128 días
Cada 5 seg. 23 días Cada minuto 128 días
Cada 10 seg. 45 días Cada 2 min. 128 días
Cada 15 seg. 68 días Cada 5 min. 128 días

*Capacidad registrando ocho horas al día

• Cuando transporte el receptor en una bolsa o una maleta mientras viaja, asegúrese de que el receptor esté orientado hacia arriba y que no haya nada encima de él.
• Ajuste la fecha y la hora de la cámara con la máxima precisión posible. Además, en las cámaras compatibles con zonas horarias y horario de verano, utilice los ajustes adecuados para la ubicación de la toma.

• El registro también permite el etiquetado geográfico subsiguiente de imágenes JPEG y RAW (extensión de archivo: CR2) tomadas con cámaras EOS DIGITAL.
• Los archivos de vídeo también se pueden etiquetar geográficamente de esta manera más tarde cuando se utiliza una cámara que muestra [Ajustes de dispositivo GPS] en el menú.

Ajuste del intervalo de registro de posición

Puede especificar el intervalo de registro de posición cuando el receptor esté montado o conectado en una cámara que muestre el elemento de menú [Ajustes de dispositivo GPS]. Los intervalos de registro de posición más cortos generan información de ubicación más precisa para las imágenes. Sin embargo, esto también consume más energía de la pila.

La información de ubicación de las cámaras sin este elemento de menú se actualiza cada 15 segundos (el intervalo de actualización se puede modificar con el software de EOS GPS Log File Utility (p. 28)).

Descon. auto 1 minuto Luminos. LCD Auto Fecha/Hora/Zona 01/11/'12 13:30 Idiomar Español Reticula visor Desactivar Ajustes de dispositivo GPS

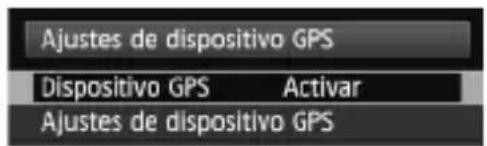

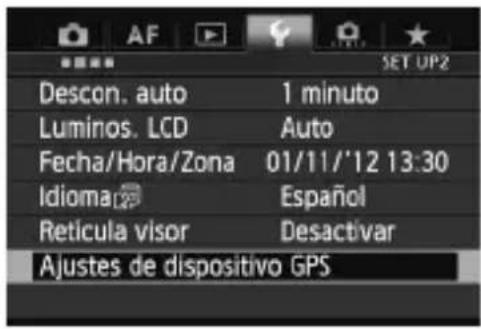

1 Seleccione [Ajustes de dispositivo GPS].

En la EOS-1D X y otros modelos que muestren la pantalla siguiente, ajuste [Dispositivo GPS] en [Activar] y, a continuación, seleccione [Ajustes de dispositivo GPS].

Ajustes de dispositivo GPS Dispositivo GPS Activar Ajustes de dispositivo GPS

Ajustes de dispositivo GPS Ajuste hora auto Desactivada Actualizando posición Brújula digital Desactivada

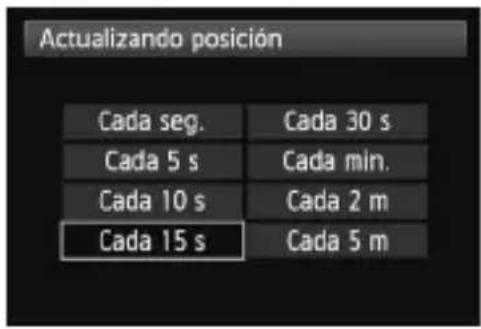

2 Seleccione [Actualizando posición].

Actualizando posición Cada seg. Cada 30 s Cada 5 s Cada min. Cada 10 s Cada 2 m Cada 15 s Cada 5 m

3 Seleccione el tiempo.

Duración estimada de la pila, por intervalo de registro de posición

Tiempos de actualización de posición	Duración de la pila (aprox.)	Tiempos de actualización de posición	Duración de la pila (aprox.)
Cada segundo 10	horas Cada 30 seg.	39 horas
Cada 5 seg. 27	horas Cada minuto	54 horas
Cada 10 seg. 37	horas Cada 2 min.	63 horas
Cada 15 seg. 39	horas Cada 5 min.	92 horas

*Con una pila alcalina AA/LR6.
*A temperatura normal (23°C / 73°F).
*La duración de la pila será más corta cuando las condiciones de la señal sean desfavorables.
*La naturaleza del GPS puede provocar incoherencias entre intervalos de registro de posición.

Uso de la brújula digital

Cuando el receptor esté montado o conectado en una cámara que muestre [Ajustes de dispositivo GPS] en el menú o esté montado en un soporte (p. 30), las imágenes se etiquetarán con la dirección hacia la que esté orientado el receptor.

Descon. auto 1 minuto Luminos. LCD Auto Fecha/Hora/Zona 01/11/'12 13:30 Idiomar Español Reticula visor Desactivar Ajustes de dispositivo GPS

1 Seleccione [Ajustes de dispositivo GPS].

En la EOS-1D X y otros modelos que muestren la pantalla siguiente, ajuste [Dispositivo GPS] en [Activar] y, a continuación, seleccione [Ajustes de dispositivo GPS].

Ajustes de dispositivo GPS Dispositivo GPS Activar Ajustes de dispositivo GPS

Ajustes de dispositivo GPS Brújula digital Desactivada Activada

Active la brújula digital.

• Seleccione [Brújula digital] y presione .
• Seleccione [Activada] y, a continuación, presione .

Visualización de la brújula durante el disparo

Puede ver hacia qué dirección está orientada la cámara al disparar.

NE45° N 0° NE 45° E 90° 125 3.2.1.8.1.2.3 0.5" AUTO ExSIM

Para ver la brújula, presione el botón o el botón .

Las cámaras equipadas con un nivel electrónico mostrarán la brújula con el nivel.

- La brújula también se muestra en el disparo con Visión en Directo o en la grabación de vídeo.

- Con la EOS 7D, no se puede usar la brújula digital del receptor.

- Con ciertas cámaras, además de la EOS 7D, tampoco se puede usar la brújula digital del receptor. Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.

Las imágenes no se etiquetarán con la dirección de disparo correcta a menos que la cámara y el receptor estén orientados exactamente en la misma dirección.

La dirección no se registra.

Calibración de la brújula digital

Calibre la brújula digital en la ubicación de la toma. Calibre también la brújula si la dirección que se muestra al disparar parece incorrecta.

Descon. auto Luminos. LCD Fecha/Hora/Zona Idiomar Reticula visor Ajustes de dispositivo GPS 1 minuto Auto 01/11/'12 13:30 Español Desactivar

1 Seleccione [Ajustes de dispositivo GPS].

En la EOS-1D X y otros modelos que muestren la pantalla siguiente, ajuste [Dispositivo GPS] en [Activar] y, a continuación, seleccione [Ajustes de dispositivo GPS].

Ajustes de dispositivo GPS Dispositivo GPS Activar Ajustes de dispositivo GPS

Ajustes de dispositivo GPS Brújula digital Desactivada Activada MENU

2 Ajuste [Brújula digital] en [Activada].

Ajustes de dispositivo GPS Ajuste hora auto Desactivada Actualizando posición Brújula digital Activada Mostrar información GPS Calibrar brújula digital MENU

3 Seleccione [Calibrar brújula digital].

- Presione para preparar la calibración.

Calibrar brújula digital + - + + Cancelar

- Mueva la cámara como se muestra en la página siguiente.

① Haga oscilar lateralmente la cámara en un arco de al menos 180°.
② Haga oscilar la cámara arriba y abajo en un arco de al menos 180°.
③ Haga girar la cámara en un arco de al menos 180° mientras está orientada en la misma dirección.
- Tenga cuidado para no dejar caer la cámara durante la calibración.
- Los pasos①, ② y ③ se pueden realizar en cualquier orden. Continúe moviendo la cámara hasta que finalice la calibración.
Si después de hacer esto la brújula no se calibra, vuélvase a la derecha o a la izquierda y mueva la cámara de nuevo.

Calibrar brújula digital Calibración de la brújula digital completada OK

5 Finalice la calibración.

• Cuando finaliza la calibración, se muestra una pantalla que indica la finalización.
• Aunque esta pantalla se puede mostrar mientras aún se esté moviendo la cámara en una de las direcciones del paso 4 (①, ② o ③), la calibración ha finalizado correctamente.

• Por seguridad, quite el objetivo y cualquier otro accesorio antes de la calibración.
  En las siguientes condiciones quizá no sea posible la calibración, porque la brújula digital utiliza el geomagnetismo: en altitudes elevadas, cerca de campos magnéticos, en edificios con estructuras de acero o bajo tierra. Aunque la calibración sea posible, puede que receptor no sea capaz de detectar correctamente la dirección de disparo.

Ajuste de la hora desde el GPS de la cámara

Puede ajustar la hora desde el GPS cuando el receptor esté montado o conectado en una cámara que muestre el elemento de menú [Ajustes de dispositivo GPS] (excepto en la EOS 7D). La EOS-1D X realiza un ajuste de alta precisión con un margen de error de aproximadamente ±0,02 segundos respecto a la hora UTC. Con otras cámaras, el margen es de aproximadamente ±1 segundo.

Descon. auto Luminos. LCD Fecha/Hora/Zona Idiomar Reticula visor Ajustes de dispositivo GPS 1 minuto Auto 01/11/'12 13:30 Español Desactivar

1 Seleccione [Ajustes de dispositivo GPS].

En la EOS-1D X y otros modelos que muestren la pantalla siguiente, ajuste [Dispositivo GPS] en [Activar] y, a continuación, seleccione [Ajustes de dispositivo GPS].

Ajustes de dispositivo GPS Dispositivo GPS Activar Ajustes de dispositivo GPS

Ajustes de dispositivo GPS Ajuste hora auto ▶ Actual. auto Desactivada Ajust. ahora MENU ↕

Seleccione [Ajuste hora auto].

- Seleccione una opción y presione .

- [Actual. auto] actualiza la hora una vez que se enciende la cámara y el receptor y que se recibe una señal GPS.

• Si no se puede recibir la señal GPS de cinco o más satélites, el ajuste de hora no será posible. [Ajust. ahora] no estará disponible.
• Aunque se seleccione [Ajust. ahora] quizá no sea posible el ajuste de hora automático, según el momento en que se adquiera la señal GPS.
• Cuando se ajusta [Ajuste hora auto] en [Actual. auto], no se puede ajustar la fecha y la hora manualmente utilizando [Fecha/Hora/Zona] en el menú.
• Si prefiere no cambiar la hora (cuando utilice [Sincronizar hora entre cámaras] con la serie WFT, por ejemplo), seleccione [Ajuste hora auto: Desactivada].

Precauciones con el GPS

Tenga en cuenta lo siguiente cuando utilice el receptor.

• En determinados países y regiones, es posible que el uso del GPS esté restringido. En consecuencia, debe asegurarse de utilizar el GPS de acuerdo con las leyes y normativas de su país o región. Tenga especial cuidado cuando viaje fuera de su país.
• Tenga cuidado al utilizar las funciones del GPS donde el uso de dispositivos electrónicos esté restringido.
  Es posible que otros puedan localizarlo o identificarlo utilizando los datos de ubicación de sus imágenes o vídeos etiquetados geográficamente. Tenga cuidado cuando comparta estas fotos, vídeos o archivos de registro GPS con otros, por ejemplo si los publica en línea donde muchas otras personas puedan verlos.
  La recepción de la señal GPS puede tardar más después de sustituir la pila o cuando se haya apagado el interruptor de alimentación durante un período prolongado de tiempo.
  No deje nunca el receptor cerca de ningún equipo que genere un campo magnético fuerte, tal como un imán o un motor eléctrico.

Archivos de registro

Cada 24 horas se crea un archivo de registro, de acuerdo con la hora universal coordinada (UTC: Coordinated Universal Time). Por esta razón, según la diferencia horaria entre UTC (en esencia, igual a la hora media de Greenwich) y la ubicación de la toma, es posible que solo se cree un archivo de registro aunque el registro esté activo a lo largo de dos días. De manera similar, se pueden crear dos archivos de registro separados aunque el registro solo esté activo a lo largo de un día.

Con el software de EOS GPS Log File Utility, podrá guardar los archivos de registro grabados con GP-E2 en una computadora o convertirlos a un formato de archivo KMZ.

Descarga e instalación

- Conéctese a Internet desde un ordenador y acceda al siguiente sitio web de Canon.

www.canon.com/icpd

• Descargue GPS Log File Utility.
• Descomprímalo en el ordenador.

Para Windows: haga clic en el archivo instalador que se muestra para iniciar el instalador.

Para macOS: se creará y se mostrará un archivo dmg. Siga estos pasos para iniciar el instalador.

(1) Haga doble clic en el archivo dmg.

En el escritorio aparecerán un icono de unidad y el archivo instalador. Si no aparece el archivo instalador, haga doble clic en el icono de unidad para mostrarlo.

(2) Haga doble clic en el archivo instalador.

Se iniciará el instalador.

2 Siga las instrucciones de instalación que aparecen en la pantalla.

Uso de un soporte (se vende por separado)

Puede montar el Soporte para accesorios AB-E1 (se vende por separado) para utilizar el receptor y un flash externo o integrado al mismo tiempo.

Monte la cámara y el receptor en el soporte como se muestra.

Mantenga la cámara alineada con el soporte durante el montaje.

Incluso un pequeño error de alineación impedirá que se registre la orientación precisa.

Con ciertas cámaras, no se puede usar el cable de conexión. Para ver información detallada, consulte las instrucciones de la cámara o el sitio web de Canon.

Especificaciones

Cámaras compatibles Cámaras EOS DIGITAL

	* Cámaras con el elemento de menú [Ajustes de dispositivo GPS]: todas las funciones están disponibles*Cámaras sin el elemento de menú [Ajustes de dispositivo GPS]: está disponible el modo
Etiquetado geográfico de imágenes	Latitud, longitud, elevación, dirección, hora universal coordinada (UTC) y estado de adquisición de la señal* Las cámaras compatibles con GPS permiten el etiquetado geográfico de las imágenes durante el disparo (las cámaras que no pueden utilizar la brújula digital del receptor no pueden etiquetar la dirección de disparo)

Frecuencia de recepción 1575,42 MHz (banda L1)

Un archivo al día, según UTC

Ajuste de hora Se puede ajustar la hora de la cámara a partir de los datos de hora del GPS

Brújula digital Se utiliza un sensor geomagnético triaxial y un sensor de aceleración triaxial para calcular la dirección (algunas cámaras no son compatibles con esta función)

Interfaz Terminal digital para la conexión de un cable de interfaz dedicado

Suministro de energía Una pila alcalina de tamaño AA/LR6 (admite pilas NiMH y de ión de litio)

Dimensiones Aprox. 54,3 x 72,9 x 44,2 mm / 2,1 x 2,9 x 1,7 pulg. (An. x Al. x Pr.)

Peso Aprox. 82 g / 2,89 onzas

*Sin incluir la pila

Temperatura de funcionamiento 0°C a +40°C / 32°F a 104°F

Humedad de funcionamiento 85% como máximo

• Toda la información de este manual se basa en los métodos de comprobación estándar de Canon.
• Las especificaciones y la apariencia del receptor pueden cambiar sin previo aviso.

Precauciones de seguridad

El propósito de las siguientes precauciones es evitarle daños a usted y a terceros, así como al equipo. Familiarícese con las precauciones antes de usar el receptor para garantizar un uso correcto y seguro.

Advertencia Prevención de lesiones graves y riesgos para la vida

• Siga estas directrices de seguridad para evitar incendios, calentamiento excesivo, fugas de productos químicos y explosiones:
• No inserte objetos metálicos entre los contactos eléctricos del receptor, los accesorios o los cables de conexión.
• No cortocircuite, desmonte, modifique, caliente, suelde ni queme pilas. No utilice ni cargue pilas que se hayan hinchado, ni pilas no especificadas en este manual.
• No utilice las pilas con la polaridad (extremos +/-) invertida.
• Mantenga las pilas y los accesorios lejos del alcance de los niños. En caso de ingestión accidental, consulte inmediatamente con un médico. (Los productos químicos de las pilas pueden dañar el estómago y los intestinos).
• Cuando deseche pilas, aíslé los contactos eléctricos con cinta adhesiva para evitar que entren en contacto con objetos metálicos o con otras pilas, lo que puede provocar incendios o explosiones.
• Si observa un calentamiento excesivo, humo o gases, retire inmediatamente las pilas, con cuidado para evitar quemaduras. El uso continuado en este estado puede provocar incendios o quemaduras.
• No utilice el receptor mientras conduzca. Podría sufrir un accidente de tráfico.
• Si no se va a utilizar el receptor durante un periodo de tiempo prolongado, retire la batería para evitar dañar o manchar la unidad.
• No utilice el receptor en lugares en los que haya gas inflamable. Existe riesgo de explosión o incendio.
• Si se deja caer el receptor y queda expuesta alguna pieza interna, no toque las piezas expuestas. Existe riesgo de descarga eléctrica.
• No desmonte ni modifique el receptor. Las piezas internas tienen un alto voltaje y pueden generar una descarga eléctrica.
• No almacene el receptor en lugares con polvo o humedad. Existe riesgo de incendio o descarga eléctrica.
• Antes de utilizar el receptor a bordo de aviones o en hospitales, asegúrese de que esté permitido. Las ondas electromagnéticas emitidas por el receptor pueden interferir con la instrumentación o los equipos médicos.

Precaución Prevención de lesiones y daños en el equipo

• No deje el receptor dentro de vehículos cuando haga calor, ni cerca de una fuente de calor. El receptor puede calentarse y provocar quemaduras si se toca.
• No utilice el receptor cuando esté cubierto o envuelto en un paño. Puede que el calor se acumule en el interior, con el consiguiente riesgo de deformación o incendio.
• No utilice disolvente de pintura, benceno ni disolventes orgánicos para limpiar el receptor. Existe riesgo de incendio y puede ser perjudicial para su salud.
• Si el receptor cae al agua o si penetra en su interior agua o algún objeto metálico, retire inmediatamente las pilas. Existe riesgo de incendio o descarga eléctrica.

Si la unidad se avería, se daña o es necesario repararla, póngase en contacto con el distribuidor o con el centro de asistencia de Canon.

Precauciones durante la manipulación

Maneje el receptor de acuerdo con las “Precauciones de manejo: Cuidado de la cámara” del manual de instrucciones de la cámara.

Canon

GPS-ONTVANGER

GP-E2

Inleiding
