用户手册 GP-E2 CANON

北 0° 西 270° NW W MS S NE E E JS 東 90° 南 180°

使用可能温度 0^ +40^

使用可能湿度 85%以下

在使用本产品之前，请务必先仔细阅读本使用说明书。

请务必妥善保管好本书，以便日后能随时查阅（保留备用）。

请在充分理解内容的基础上，正确使用。

介绍

GPS接收器GP-E2能够为您拍摄的照片添加地理标签并记录您的旅行路线。可使用EOS软件 GPS Log File Utility 将包含拍摄地点和移动的日志文件保存到计算机或转换为KMZ文件格式（第28页）。本接收器还可以设定相机时间。

使用前

使用前，请查看相机菜单是否显示 [GPS设备设置]。

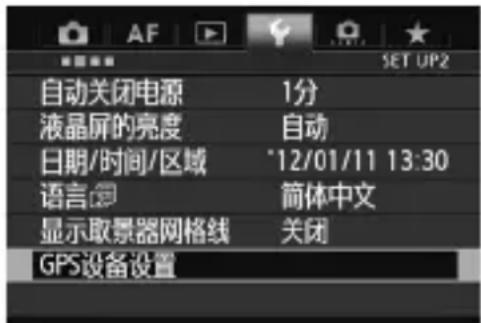

自动关闭电源 1分 液晶屏的亮度 自动 日期/时间/区域 '12/01/11 13:30 语言: 简体中文 显示取景器网格线 关闭 GPS设备设置

菜单显示示例

显示该设置的相机

- 接收器支持本手册中介绍的所有功能。（使用某些相机时，有些功能无法使用。）

不显示该设置的相机

- 不支持在拍摄期间为图像添加地理标签（以及添加方向信息）的功能。

- 只能利用记录功能 LOG>模式）。

EOS 5D Mark III和EOS 7D用户

在EOS 5D Mark III或EOS 7D相机上如果不显示 [GPS设备设置]，请将相机固件更新为兼容接收器的版本。更新固件后将显示菜单项目。

有关详情，请联系佳能快修中心。

- 使用EOS 7D时，无法将拍摄方向数据添加到图像。（无法使用接收器的数字罗盘。）

- 使用EOS 7D以外的某些相机时，也无法将拍摄方向数据添加到图像。（这些相机无法使用接收器的数字罗盘。）有关详情，请参阅相机的使用说明书或佳能网站。

功能

为图像添加地理标签并添加拍摄方向

V125 8.0 100-0021 R G B N35° 34'00.0" E139° 40'49.9" 21m NE41° 12/02/06 06:01:39

- 在菜单中显示 [GPS设备设置] 的相机支持此功能。

- 在相机上安装有接收器期间拍摄的图像加有地理标签，会为图像添加位置信息（纬度、经度、海拔和拍摄时间(UTC)）。

可以在计算机上的虚拟地图上观看加有地理标签的图像的拍摄位置。

● 还可以用接收器的数字罗盘（磁北标准）为图像添加拍摄方向标签。

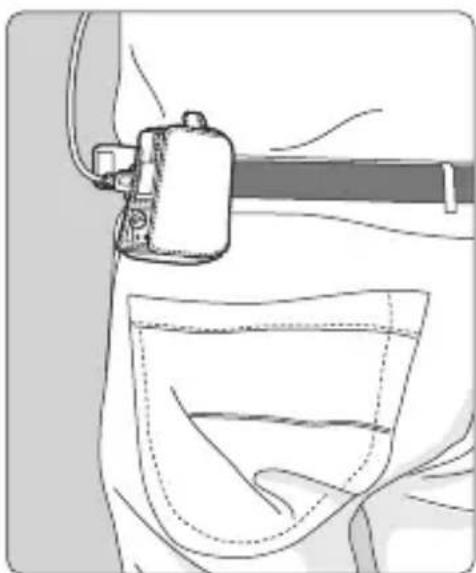

用接收器记录旅行路线

在记录模式下（第18页），接收器记录旅行路线沿途的位置信息。可以在虚拟地图上观看路线。

- 记录还可以用于日后为图像添加地理标签。

设定相机时间

• 在菜单中显示 [GPS设备设置] 的相机支持此功能，但EOS 7D 除外。
• 可以用GPS信号设定相机时间。在EOS-1D X上以相对于UTC时间约±0.02秒的误差进行高精度调整，而在其他相机上误差约为±1秒。

• 使用EOS 7D时，无法将拍摄方向数据添加到图像。（无法使用接收器的数字罗盘。）
• 使用EOS 7D以外的某些相机时，也无法将拍摄方向数据添加到图像。（这些相机无法使用接收器的数字罗盘。）有关详情，请参阅相机的使用说明书或佳能网站。
• 某些旅行状况、位置或接收器设置可能会导致不准确的位置信息添加到图像。
• 如果相机不支持与连接线的通信，则无法用连接线将相机与GP-E2连接在一起使用。请参阅相机的使用说明书或佳能网站了解详情。

协调世界时简称为UTC，本质上与格林尼治标准时间相同。

项目清单

约1.5米 规章单页用前说明 (请在使用前阅读)

存放包和便携包

使用存放包之前，请将接收器放入便携包以防止划伤。存放包还可用于容纳连接线。

连接线

• 如果相机在菜单中显示 [GPS设备设置]，使用25厘米或1.5米连接线。
• 使用25厘米连接线将接收器连接到EOS 7D或其他不支持通过热靴通信的相机。将接收器安装到选购附件支架AB-E1时也使用此连接线（第30页）。
• 将装在随机提供的便携包里的接收器连接到相机时使用1.5米连接线。

• 使用某些相机时，无法使用连接线。有关详情，请参阅相机的使用说明书或佳能网站。
• 对于EOS 7D以外不支持通过热靴通信的相机，请参阅相机的使用说明书或佳能网站了解详情。

内容

介绍 2

功能 3

项目清单 5

本说明书中使用的说明方法 7

部件名称 8

插入电池 9

安装和卸下接收器 10

打开接收器电源 11

获取 GPS 信号 13

拍摄时为图像添加地理标签 16

记录旅行路线 18

设定定位间隔 20

使用数字罗盘 22

从 GPS 设定相机上的时间 26

GPS 的注意事项 27

本说明书中使用的指示接收器控制和设置的图标和标记与相机和接收器上的图标和标记相对应。

基本假设

• 本说明书中的所有操作以相机和接收器的电源开关均设为为前提。

• 本手册中的图示和屏幕使用EOS 5D Mark III为示例。请注意，根据使用相机型号的不同，您的相机上显示的屏幕可能有所不同。

• Windows是微软公司（Microsoft Corporation）在美国和其他国家或地区的商标或注册商标。

• macOS是苹果公司（Apple Inc.）在美国和其他国家或地区的注册商标。
• Google™、Google Maps™ 及 Google Earth™ 都是 Google Inc. 的注册商标。
• 本说明书中提及的所有其它公司名称和商标名称是其各自所有者的商标或注册商标。

部件名称

信号获取指示灯 : 电源开关/ : 记录开关 电池指示灯 BATT. OPEN LOCK 电池仓盖 固定座锁定杆 释放按钮

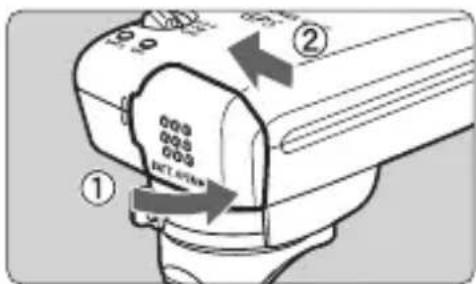

插入电池

按照如下步骤插入一节5号（AA/LR6）电池。

● 首先插入电池的负极端，将其插入到底。

使用新的5号 （AA/LR6）碱性电池时，接收器可在默认设置下使用约39小时 （基于佳能测试标准）。取决于位置信息的定位间隔以及GPS信号状况，电池寿命会有所不同 （第21页）。

由于电池触点形状不规则，使用碱性类型以外的5号（AA/LR6）电池可能会导致不正确的电池接触。

还可以使用NiMH和Li-ion 5号（AA/LR6）电池。

安装和卸下接收器

可以将接收器直接安装到相机或放在便携包里携带。

BATT. OPEN LOCK

1 安装接收器。

• 关闭接收器。
• 将接收器的固定座完全插入附件靴。

BATT, OPEN LOCK

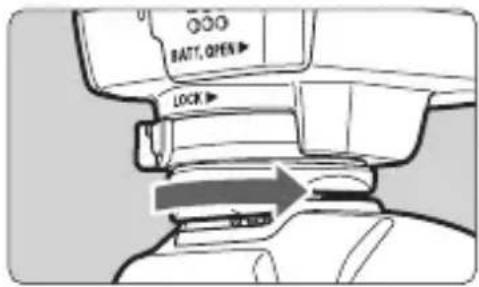

2 固定接收器。

• 将固定座锁定杆滑动到右侧。
  ▶ 锁定杆会咔嚓一声锁定到位。

000 BATT OPEN LOCK ① ②

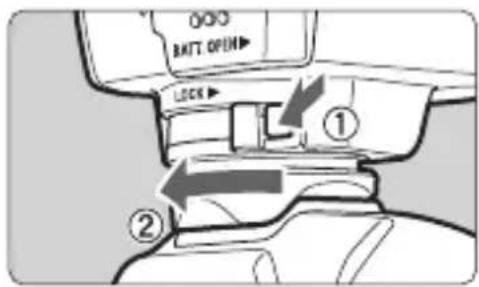

3 卸下接收器。

• 关闭接收器。
• 在按住释放按钮期间，将固定座锁定杆滑动到左侧并从相机上卸下接收器。

● 安装或卸下接收器之前，请务必确保关闭接收器电源。
- 根据相机型号的不同，如果在实时显示拍摄或短片拍摄期间打开/关闭GP-E2电源或连接/拔下接口连接线，实时显示拍摄或短片拍摄可能会停止。
- 将接收器直接安装到相机会妨碍您使用相机的内置闪光灯或外接闪光灯单元。要使用闪光灯时，将接收器放在便携包里并用随机提供的1.5米连接线将其连接到相机，或将接收器安装到附件支架AB-E1（另售，第30页）。

打开接收器电源

• 缓慢闪烁：电量充足
• 快速闪烁：剩余电量较少
  熄灭：更换电池

位置

• 只在与菜单中显示 [GPS设备设置] 的EOS DIGITAL相机配合使用时, 接收器在此位置工作。
  在相机上安装有接收器期间拍摄的图像加有地理标签，会为图像添加位置信息（纬度、经度、海拔和UTC协调世界时）。
  ● 还可以用接收器的数字罗盘为图像添加拍摄方向标签。

位置

• 当开关位于此位置时，接收器记录旅行路线沿途的位置信息。
  可以在虚拟地图上观看路线。记录还可以用于日后为图像添加地理标签。
• 可在拍摄后用记录信息添加地理标签的图像为用EOS DIGITAL相机拍摄的JPEG和RAW图像（文件扩展名：CR2）。
• 当使用菜单中显示 [GPS设备设置] 的相机时，还可以在日后以此方法为短片文件添加地理标签。
• 当接收器安装或连接到显示 [GPS设备设置] 菜单项目的相机时，接收器会在拍摄时为图像添加地理标签并定期记录位置信息。还可以为图像添加拍摄方向标签。

• 使用EOS 7D时，无法将拍摄方向数据添加到图像。（无法使用接收器的数字罗盘。）
• 使用EOS 7D以外的某些相机时，也无法将拍摄方向数据添加到图像。（这些相机无法使用接收器的数字罗盘。）有关详情，请参阅相机的使用说明书或佳能网站。

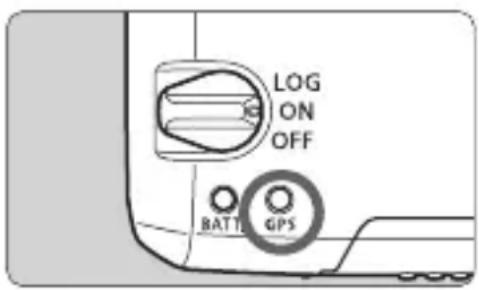

获取GPS信号

要获取GPS信号时，将接收器拿到露天室外并将其对准上方。您的手或其他物品不要遮挡接收器的顶部。

将电源开关设为或以开始自动获取GPS信号。要查看获取状态，观察红色指示灯的闪烁状态。

快速闪烁：

尚未获取信号

缓慢闪烁：

已获取信号

在良好状况下，打开接收器电源后到获取信号（由缓慢闪烁指示）为止需要约30-60秒。

获取后的闪烁状态

接收器每3秒或每6秒闪烁一次。在6秒闪烁模式下，为了节省电池电量，尽管根据需要每6秒闪烁一次，但GPS功能与通常3秒闪烁模式相同。

相机图标

当接收器安装或连接到显示 [GPS设备设置] 菜单项目的相机时，还会在相机液晶显示屏或液晶监视器上显示GPS信号状态（第15页）。

闪烁的：尚未获取信号

持续的：已获取信号

*只在接收器与相机通信时显示图标。

GPS难以覆盖的场所

在下列GPS信号覆盖较差的场所，可能不会记录位置信息或可能记录不准确的信息。

● 室内、地下、建筑物附近、山谷内、隧道内或森林中
● 高压电线附近或以1.5 GHz波段工作的手机附近
- 当接收器装在袋子或手提箱内时
- 当跨越不同的环境旅行时
即使在其他场所，GPS卫星移动也可能会干扰添加地理标签的功能并导致位置信息丢失或不准确。即使在相同场所拍摄，信息也有可能指示在不同位置使用了相机。

补充信息

• 用连接线连接接收器和相机时，打开相机的电源开关后（或在自动关闭电源之后恢复使用时）立即拍摄的图像可能不会被添加地理标签。同样，可能不会正确记录方向。拍摄之前稍候片刻，或如果相机支持通过热靴的通信，请将接收器安装到热靴上。当接收器安装在热靴插座上时，请不要用连接线连接相机和接收器。
• EOS 7D不支持通过热靴的通信。
• EOS 7D以外的某些相机也不支持通过热靴的通信。有关详情，请参阅相机的使用说明书或佳能网站。
• 使用EOS 7D时，无法将拍摄方向数据添加到图像。（无法使用接收器的数字罗盘。）
• 使用EOS 7D以外的某些相机时，也无法将拍摄方向数据添加到图像。（这些相机无法使用接收器的数字罗盘。）有关详情，请参阅相机的使用说明书或佳能网站。
• 如果在接收器安装在热靴插座上时进行反光镜预升，锁定反光镜处的位置信息会被添加到图像。如果在用连接线将接收器连接到相机时进行反光镜预升，拍摄位置会被作为位置信息添加到图像。为方便起见，可将接收器留置在热靴插座上。

观看GPS信息

当接收器安装或连接到在菜单中显示 [GPS设备设置] 的相机时，按照如下步骤查看GPS信息。

自动关闭电源 1分 液晶屏的亮度 自动 日期/时间/区域 '12/01/11 13:30 语言 简体中文 显示取景器网格线 关闭 GPS设备设置

1 选择 [GPS设备设置]。

- 在显示以下画面的EOS-1D X和其他型号上，将 [GPS设备] 设为 [启用]，然后选择 [GPS设备设置]。

GPS设备设置 GPS设备 启用 GPS设备设置

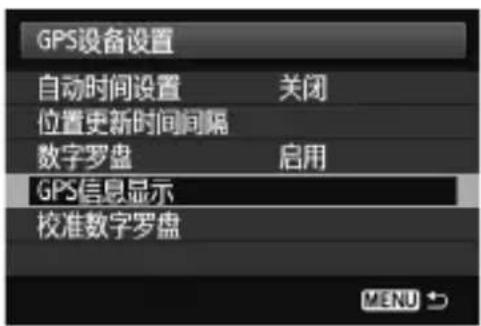

GPS设备设置 自动时间设置 关闭 位置更新时间间隔 数字罗盘 启用 GPS信息显示 校准数字罗盘 MENU

2 选择 [GPS信息显示]。

显示详细的GPS信息。

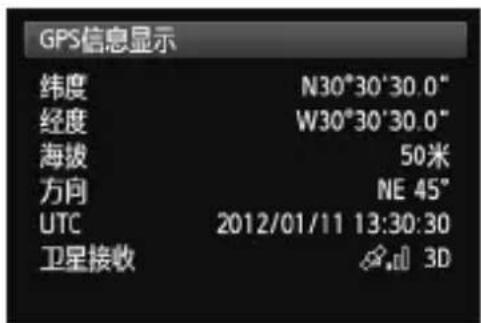

GPS信息显示 纬度 N30°30'30.0" 经度 W30°30'30.0" 海拔 50米 方向 NE 45° UTC 2012/01/11 13:30:30 卫星接收 3D

北 0° 西 270° 东 90° 南 180°

- 在此示例截图中，[方向：NE 45°] 指示相机朝向45°东北方向。

[UTC] （协调世界时）本质上与格林尼治标准时间相同。

图标<◇>指示信号状况。显示<3D>时，还能记录海拔。但是，当显示<2D>时无法记录海拔。

拍摄时为图像添加地理标签

当接收器安装或连接到显示 [GPS设备设置] 菜单项目的相机时，会在拍摄时为图像添加地理标签。

- 只需将接收器安装在相机上拍摄即可。还可以为图像添加拍摄方向标签。

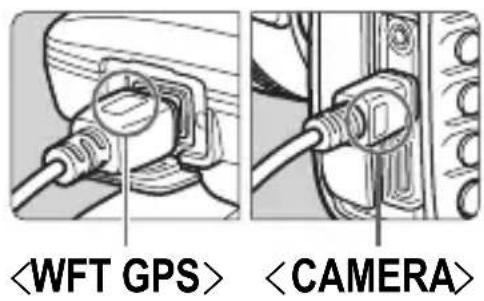

EOS 7D或其他不支持通过热靴通信的相机用户

- 将连接线上标有WFT GPS>的一端插入接收器的端子。将标有的另一端插入相机的端子。

请不要将连接线上标有的一端插入相机的端子，这可能会损坏端子。

地理标签信息

方向 纬度 经度 海拔 UTC N35° 34'00.0" E139° 40'49.9" 21m NE41° 12/02/06 06:01:39 100-0021 R G B

• 使用EOS 7D时，无法将拍摄方向数据添加到图像。（无法使用接收器的数字罗盘。）
• 使用EOS 7D以外的某些相机时，也无法将拍摄方向数据添加到图像。（这些相机无法使用接收器的数字罗盘。）有关详情，请参阅相机的使用说明书或佳能网站。
• 对于短片，将记录开始短片拍摄时的位置信息。请注意，信号接收状况不被记录。

同时使用接收器和外接或内置闪光灯时，将接收器安装到附件支架AB-E1（另售，第30页）。

记录旅行路线

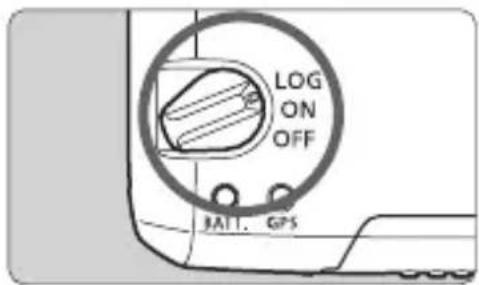

将电源开关设为会自动将旅行沿途的位置信息记录在接收器自身上。（无需将接收器连接到相机。）

当接收器安装或连接到显示 [GPS设备设置] 菜单项目的相机时, 接收器会在拍摄时为图像添加地理标签并定期记录位置信息。还可以为图像添加拍摄方向标签。

• 使用EOS 7D时，无法将拍摄方向数据添加到图像。（无法使用接收器的数字罗盘。）
• 使用EOS 7D以外的某些相机时，也无法将拍摄方向数据添加到图像。（这些相机无法使用接收器的数字罗盘。）有关详情，请参阅相机的使用说明书或佳能网站。

位置信息记录

如定位间隔表所示，接收器在旅行沿途以一定间隔记录位置信息。每日记录（第27页）保存在接收器自身上。可以存储记录的天数取决于您在［位置更新时间间隔］中指定的定位间隔（第20页）。可以使用EOS软件 GPS Log File Utility 将日志文件保存到计算机或转换为KMZ文件格式（第28页）。

当接收器的内存变满时，最旧的记录文件被新信息逐一覆盖。

记录文件容量，按定位间隔

位置更新时间间隔	记录文件(约)	位置更新时间间隔	记录文件(约)
每秒 4.5天	每30秒 128天
每5秒 23天	每分钟 128天
每10秒 45天	每2分钟 128天
每15秒 68天	每5分钟 128天

*每天记录8小时的容量

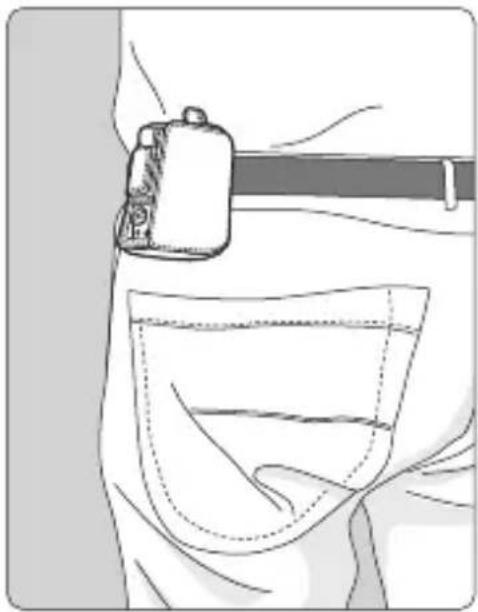

• 旅行期间用袋子或手提箱携带接收器时，请确保接收器朝上并且上方没有任何物品。
• 尽可能准确地设定相机时间和日期。此外，在支持时区和夏时制的相机上，为拍摄位置使用适当的设置。

• 利用记录还能之后为EOS DIGITAL相机拍摄的JPEG和RAW图像（文件扩展名：CR2）添加地理标签。
• 当使用菜单中显示 [GPS设备设置] 的相机时，还可以在日后以此方法为短片文件添加地理标签。

设定定位间隔

将接收器安装或连接到显示 [GPS设备设置] 菜单项目的相机时, 可以指定定位间隔。较短的定位间隔可以获得更准确的图像位置信息。然而, 这也会消耗更多电池电量。

没有此菜单项的相机的位置信息每15秒更新一次 （可以使用EOS软件 GPS Log File Utility 更改更新间隔 （第28页））。

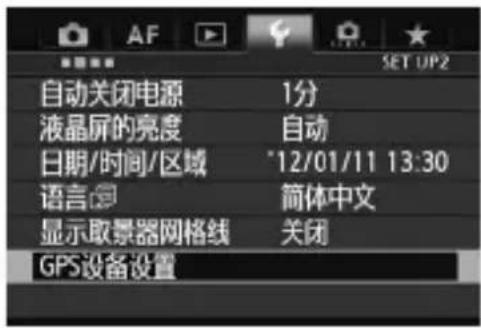

自动关闭电源 1分 液晶屏的亮度 自动 日期/时间/区域 *12/01/11 13:30 语言 简体中文 显示取景器网格线 关闭 GPS设备设置

1 选择 [GPS设备设置]。

- 在显示以下画面的EOS-1D X和其他型号上，将 [GPS设备] 设为 [启用]，然后选择 [GPS设备设置]。

GPS设备设置 GPS设备 启用 GPS设备设置

GPS设备设置 自动时间设置 关闭 位置更新时间间隔 数字罗盘 关闭

2 选择 [位置更新时间间隔]。

位置更新时间间隔 每秒 每30秒 每5秒 每分 每10秒 每2分 每15秒 每5分

3 选择时间。

估算电池寿命，按定位间隔

位置更新时间间隔	电池寿命(约)	位置更新时间间隔	电池寿命(约)
每秒 10小时	每30秒 39小时
每5秒 27小时	每分钟 54小时
每10秒 37小时	每2分钟 63小时
每15秒 39小时	每5分钟 92小时

*使用5号 （AA/LR6）碱性电池。
*在常温下（23℃）。
*当信号状况不良时，电池寿命会变短。
*GPS的类型可能会导致一些定位间隔的不一致。

使用数字罗盘

当接收器安装或连接到菜单中显示 [GPS设备设置] 的相机或安装在支架上时（第30页），可为图像添加接收器朝向方向的标签。

自动关闭电源 1分 液晶屏的亮度 自动 日期/时间/区域 '12/01/11 13:30 语言: 简体中文 显示取景器网格线 关闭 GPS设备设置

1 选择 [GPS设备设置]。

- 在显示以下画面的EOS-1D X和其他型号上，将 [GPS设备] 设为 [启用]，然后选择 [GPS设备设置]。

GPS设备设置 GPS设备 启用 GPS设备设置

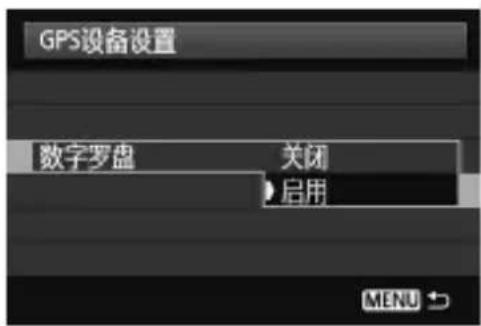

GPS设备设置 数字罗盘 关闭 启用

2 启用数字罗盘。

• 选择 [数字罗盘] 并按。
• 选择 [启用] 并按。

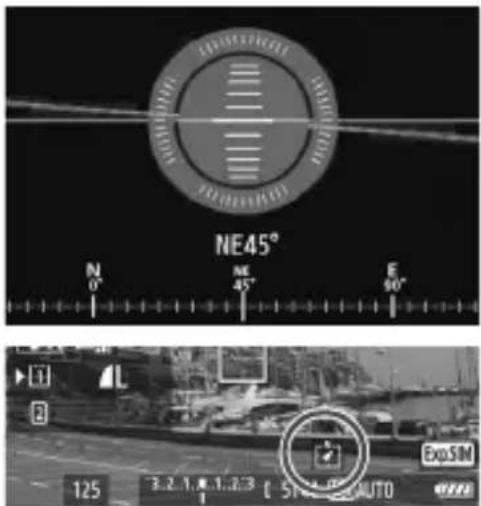

在拍摄时观看罗盘

可以在拍摄时观看相机朝向的方向。

NE45° N 0° NE 45° E 90° 125 3.2.1.1.2.3 0.57.1.0.0 AUTO Exp.SIN

• 要观看罗盘时，按按钮或按钮。
  ● 配备有电子水准仪的相机将与水准仪一同显示罗盘。
  ● 还在实时显示或短片拍摄时显示罗盘。

• 使用EOS 7D时，无法使用接收器的数字罗盘。
• 使用EOS 7D以外的某些相机时，也无法使用接收器的数字罗盘。有关详情，请参阅相机的使用说明书或佳能网站。
• 除非相机和接收器朝向完全相同的方向，否则不会为图像加正确的拍摄方向标签。
  方向不被记录。

校准数字罗盘

在拍摄位置校准数字罗盘。如果拍摄时显示的方向看起来不正确，也请校准罗盘。

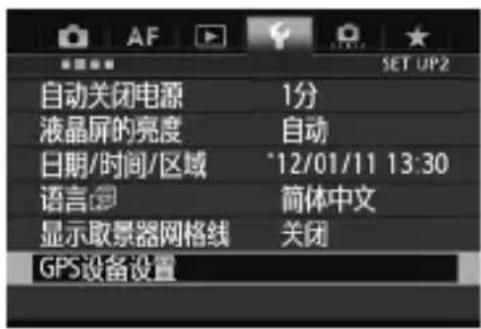

自动关闭电源 1分 液晶屏的亮度 自动 日期/时间/区域 *12/01/11 13:30 语言 简体中文 显示取景器网格线 关闭 GPS设备设置

1 选择 [GPS设备设置]。

- 在显示以下画面的EOS-1D X和其他型号上，将 [GPS设备] 设为 [启用]，然后选择 [GPS设备设置]。

GPS设备设置 GPS设备 启用 GPS设备设置

GPS设备设置 数字罗盘 关闭 启用 MENU

2 将 [数字罗盘] 设为 [启用]。

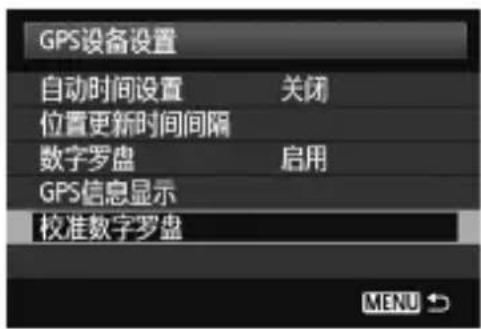

GPS设备设置 自动时间设置 关闭 位置更新时间间隔 数字罗盘 启用 GPS信息显示 校准数字罗盘 MENU

3 选择 [校准数字罗盘]。

- 按准备进行校准。

校准数字罗盘 + - + 取消

- 按照下一页所示移动相机。

① 以至少 180^ 的弧度横向摇动相机。
② 以至少 180^ 的弧度上下摇动相机。
③ 在相机朝向相同方向的同时以至少 180^ 的弧度旋转相机。
校准期间小心不要掉落相机。
可以按照任何顺序进行步骤 ①、②和③的操作。持续移动相机直到校准结束。
● 进行此操作后如果罗盘未被校准，将身体转向右侧或左侧并再次移动相机。

校准数字罗盘 完成数字罗盘校准 确定

5 结束校准。

• 当校准结束时，显示指示完成的画面。
  虽然可能会在您仍然按照步骤4的方向（①、②或③）移动相机时显示此画面，但校准已经顺利结束。

• 为了安全起见，请在校准前取下镜头和其他附件。
• 由于数字罗盘利用地磁，在下列情况下，可能无法进行校准：在高海拔地区、磁场附近、钢铁结构建筑物内或地下。即使能够进行校准，接收器也可能无法正确地检测拍摄方向。

从GPS设定相机上的时间

当接收器安装或连接到显示 [GPS设备设置] 菜单项目的相机时, 可以从GPS设定时间 (EOS 7D上除外)。 EOS-1D X以相对于 UTC时间约±0.02秒的误差进行高精度调整。 使用其他相机时, 误差约为±1秒。

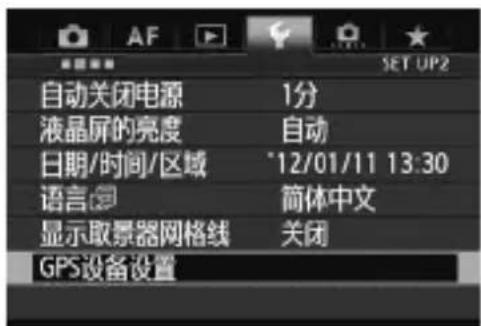

自动关闭电源 1分 液晶屏的亮度 自动 日期/时间/区域 *12/01/11 13:30 语言 简体中文 显示取景器网格线 关闭 GPS设备设置

1 选择 [GPS设备设置]。

- 在显示以下画面的EOS-1D X和其他型号上，将 [GPS设备] 设为 [启用]，然后选择 [GPS设备设置]。

GPS设备设置 GPS设备 启用 GPS设备设置

GPS设备设置 自动时间设置 ▶ 自动更新 关闭 立即设置 MENU

2 选择 [自动时间设置]。

• 选择选项并按。
• [自动更新] 在打开相机和接收器电源并接收到GPS信号后更新时间。

• 如果无法从5个或以上卫星接收GPS信号，则无法进行时间设置。[立即设置] 将无法利用。
  即使选择了 [立即设置]，根据获取GPS信号的时机，可能无法进行自动时间调整。
• 当 [自动时间设置] 设为 [自动更新] 时, 无法用菜单中的 [日期/时间/区域] 手动设定日期和时间。
• 如果不想改变时间（例如用WFT系列使用 [同步相机间的时间] 时），选择 [自动时间设置：关闭]。

GPS的注意事项

使用接收器时请记住下列各点。

• 在某些国家和地区，GPS的使用可能受到限制。因此，使用GPS时请务必遵守使用地国家和地区的法律和法规。当在国外时，也请特别注意。
• 在限制电子设备操作的地方使用GPS功能时请小心。
• 通过利用加有地理标签的照片或短片中的位置数据，其他人可能会查找您的所在地并识别您的身份。当与他人分享（如在很多人能够看到的网上发布）这些静止图像、短片或GPS记录文件时请注意。
• 更换电池后或当电源开关曾经长时间处于关闭状态后，GPS信号接收可能会花费较长时间。
• 绝对禁止将接收器放置在任何产生强磁场的设备附近，例如磁铁或电动马达的旁边。

记录文件

根据协调世界时（UTC：协调世界时），每24小时创建一个记录文件。因此，根据UTC（本质上与格林尼治标准时间相同）与拍摄地点的时间差，即使记录功能开启两天时间，也可能只创建一个记录文件。同样，即使记录功能只开启一天时间，也可能创建两个独立的记录文件。

可以使用EOS软件 GPS Log File Utility 将 GP-E2 所录制的日志文件保存到计算机或转换为KMZ文件格式。

下载和安装

1 下载GPS Log File Utility。

- 用计算机连接互联网并访问以下佳能网站。

• 下载GPS Log File Utility。
• 在计算机上将其解压缩。

对于Windows：单击所显示的安装程序文件以启动安装程序。

对于macOS：将会创建和显示一个dmg文件。按照下列步骤启动安装程序。

(1) 双击dmg文件。

▶ 会在桌面上出现一个驱动器图标和安装程序文件。 如果不出现安装程序文件，双击驱动器图标以令其显示。

(2) 双击安装程序文件。

▶ 安装程序启动。

2 按照屏幕显示的说明进行安装。

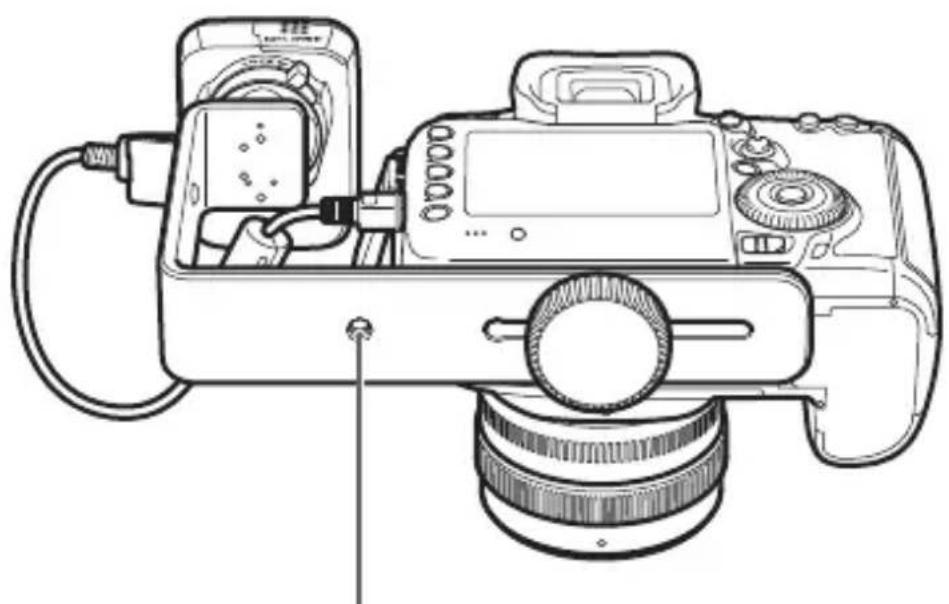

使用支架 （另售）

通过安装附件支架AB-E1（另售），您可以同时使用接收器和外接或内置闪光灯。如图所示将相机和接收器安装到支架。

安装期间保持相机与支架对齐。即使稍有偏差也会妨碍记录准确的方向。

使用某些相机时，无法使用连接线。有关详情，请参阅相机的使用说明书或佳能网站。

规格

兼容相机 EOS DIGITAL 相机

*具有 [GPS设备设置] 菜单项目的相机: 可利用所有功能

*不具有 [GPS设备设置] 菜单项目的相机：可以利用模式

为图像添加地理标签 纬度、经度、海拔、方向、协调世界时（UTC）和信号获取状态

*GPS兼容相机可在拍摄期间为图像添加地理标签（无法使用接收器的数字罗盘的相机无法添加拍摄方向标签）

接收频率 1575.42 MHz （L1波段）

定位间隔 1、5、10、15或30秒，或1、2或5分钟

记录模式 NMEA-0183

每天1个文件，基于UTC

时间调整 可以从GPS时间数据设定相机时间

数字罗盘 三轴地磁传感器和三轴加速度传感器用于

计算方向 （某些相机不支持该功能）

接口 用于连接指定接口连接线的数字端子

电源 1节5号 （AA/LR6）碱性电池

(支持NiMH和Li-ion电池)

尺寸 约54.3 x 72.9 x 44.2毫米 （宽 x 高 x 厚）

重量 约82克

*不包括电池

工作温度 0^ C 至 +40^ C

工作湿度 85%或更低

● 本说明书中的所有信息均基于佳能测试标准。
因产品改进，规格或外观可能有所变更，敬请留意。

安全注意事项

下述安全防范措施目的在于避免对您和他人造成人身伤害和设备损害。使用本接收器之前，请熟悉安全防范措施，以确保正确和安全的操作。

警告 避免严重人身伤害或死亡

- 为了防止火灾、过热、化学泄漏或爆炸，请遵循下列安全注意事项。

• 请勿将任何金属物品插入接收器、附件或连接线的电子触点之间。
• 请勿让电池短路，请勿分解、改装、加热、焊接或焚烧电池。请勿使用或给已经膨胀的电池或本手册中未指定的电池充电。

- 请勿在极性（+/-端）颠倒的状态下使用电池。

- 请将电池和附件保管在儿童接触不到的地方。如果儿童意外将其吞下，请立即向医生咨询。（电池中的化学物质可能会损伤胃肠。）

- 丢弃电池时，请用胶带绝缘电子触点以防止与金属物品或其它电池接触，否则可能会导致火灾或爆炸。

- 在过热、产生烟雾的情况下，请立即取出电池，并小心避免烫伤。在这种状态下继续使用可能会导致火灾或烫伤。

● 驾车时请勿操作接收器。这有造成交通事故的危险。

● 长时间不使用接收器时，请取出电池以避免损坏或腐蚀本机。

- 在有易燃气体的地方请勿使用接收器。这有引发爆炸或火灾的危险。

- 如果接收器掉落并且内部部件露出，请勿接触露出的部件。这有触电的危险。

- 请勿分解或改装接收器。高电压内部部件可能会导致触电。

- 请勿将接收器存放在多尘或潮湿的地方。这有引起火灾或触电的危险。

- 在飞机或医院内使用接收器之前，请确认是否允许使用。接收器发出的电磁波可能会干扰仪器或医疗设备。

注意 避免人身伤害或设备损害

• 请勿将接收器放在炎热天气下的车辆内或热源附近。接收器可能会变烫，如果接触可能会导致烫伤。
• 当接收器被布覆盖或包住时，请勿使用接收器。这可能会使热量蓄积在里面，有造成外壳变形或火灾的危险。
  请勿使用油漆稀释剂、苯或其他有机溶剂清洁本接收器。这有引起火灾的危险，并可能对身体健康有损害。
• 如果将接收器掉在水中，或如果水或金属物品进入其内部，请立即取出电池。这有引起火灾或触电的危险。

如果本机发生故障，受损或需要修理，请联系经销商或佳能快修中心。

使用时的注意事项

请按照相机使用说明书中的“操作注意事项：相机的保养”的说明使用接收器。

原产地：请参照保修卡、产品包装箱或产品机身上的标示

本使用说明书中有关相机和附件的说明为2020年10月时的内容。有关与此日期后推出的产品的兼容性信息，请与佳能（中国）热线中心联系。有关最新版本的使用说明书请参阅佳能（中国）官方网站（www.canon.com.cn）。佳能（中国）热线中电话：4006- 222666（仅支付市话费且支持手机拨打，香港、澳门及台湾地区除外）

修订日期：2020.10.01

Canon

CANON INC.
