MANUALE UTENTE CDI-1803 RYOBI

Italiano e) Qualora si lavori all'esterno, utilizzare solo prolunghe concepite per un tale impiego. In questo modo è possibile evitare i rischi di scosse elettriche.

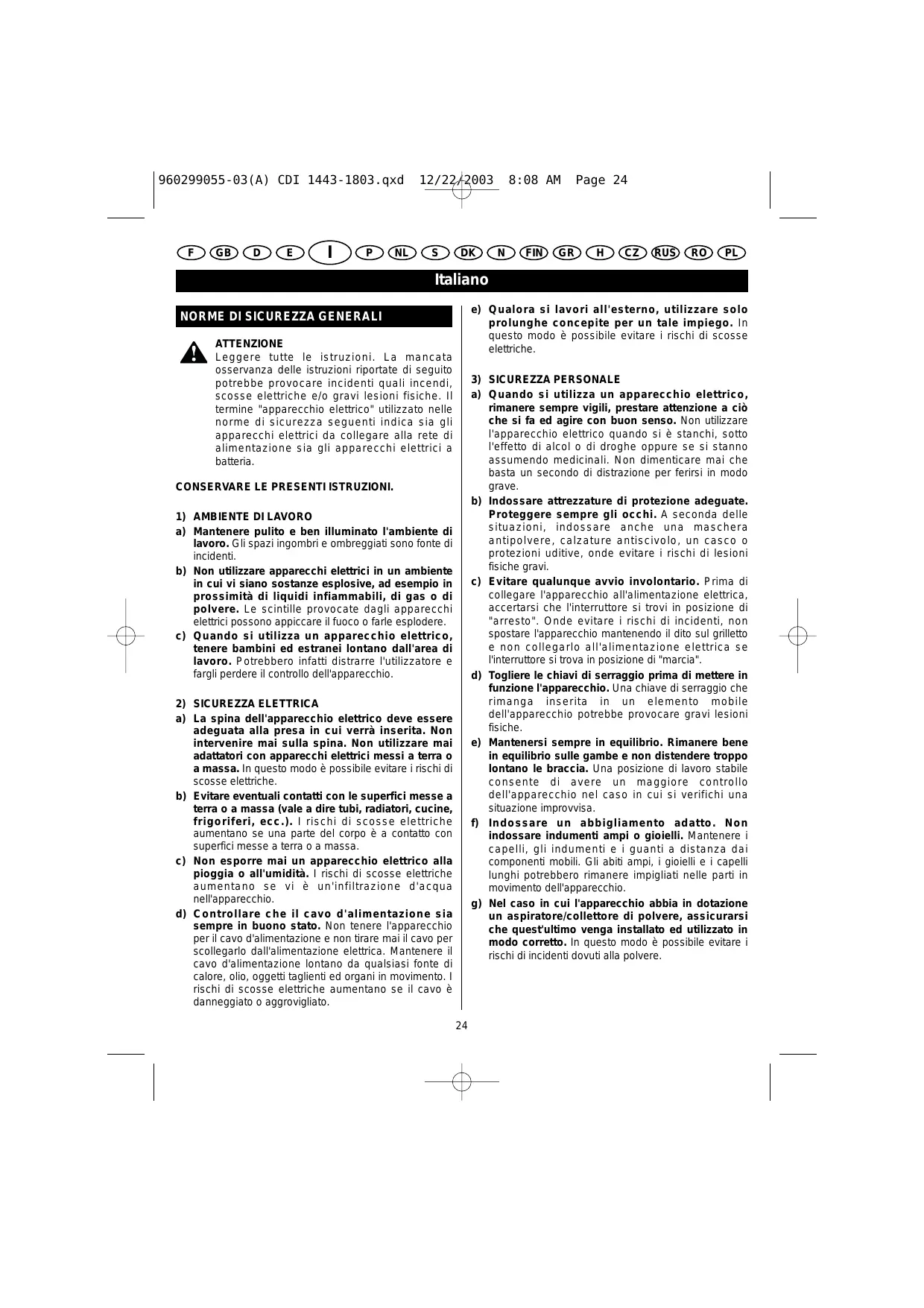

NORME DI SICUREZZA GENERALI

ATTENZIONE Leggere tutte le istruzioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fisiche. Il termine "apparecchio elettrico" utilizzato nelle norme di sicurezza seguenti indica sia gli apparecchi elettrici da collegare alla rete di alimentazione sia gli apparecchi elettrici a batteria.

3) SICUREZZA PERSONALE

a) Quando si utilizza un apparecchio elettrico, rimanere sempre vigili, prestare attenzione a ciò che si fa ed agire con buon senso. Non utilizzare l'apparecchio elettrico quando si è stanchi, sotto l'effetto di alcol o di droghe oppure se si stanno assumendo medicinali. Non dimenticare mai che basta un secondo di distrazione per ferirsi in modo grave. b) Indossare attrezzature di protezione adeguate. Proteggere sempre gli occhi. A seconda delle situazioni, indossare anche una maschera antipolvere, calzature antiscivolo, un casco o protezioni uditive, onde evitare i rischi di lesioni fisiche gravi. c) Evitare qualunque avvio involontario. Prima di collegare l'apparecchio all'alimentazione elettrica, accertarsi che l'interruttore si trovi in posizione di "arresto". Onde evitare i rischi di incidenti, non spostare l'apparecchio mantenendo il dito sul grilletto e non collegarlo all'alimentazione elettrica se l'interruttore si trova in posizione di "marcia". d) Togliere le chiavi di serraggio prima di mettere in funzione l'apparecchio. Una chiave di serraggio che rimanga inserita in un elemento mobile dell'apparecchio potrebbe provocare gravi lesioni fisiche. e) Mantenersi sempre in equilibrio. Rimanere bene in equilibrio sulle gambe e non distendere troppo lontano le braccia. Una posizione di lavoro stabile consente di avere un maggiore controllo dell'apparecchio nel caso in cui si verifichi una situazione improvvisa. f) Indossare un abbigliamento adatto. Non indossare indumenti ampi o gioielli. Mantenere i capelli, gli indumenti e i guanti a distanza dai componenti mobili. Gli abiti ampi, i gioielli e i capelli lunghi potrebbero rimanere impigliati nelle parti in movimento dell'apparecchio. g) Nel caso in cui l'apparecchio abbia in dotazione un aspiratore/collettore di polvere, assicurarsi che quest'ultimo venga installato ed utilizzato in modo corretto. In questo modo è possibile evitare i rischi di incidenti dovuti alla polvere. CONSERVARE LE PRESENTI ISTRUZIONI.

1) AMBIENTE DI LAVORO

a) Mantenere pulito e ben illuminato l'ambiente di lavoro. Gli spazi ingombri e ombreggiati sono fonte di incidenti. b) Non utilizzare apparecchi elettrici in un ambiente in cui vi siano sostanze esplosive, ad esempio in prossimità di liquidi infiammabili, di gas o di polvere. Le scintille provocate dagli apparecchi elettrici possono appiccare il fuoco o farle esplodere. c) Quando si utilizza un apparecchio elettrico, tenere bambini ed estranei lontano dall'area di lavoro. Potrebbero infatti distrarre l'utilizzatore e fargli perdere il controllo dell'apparecchio.

2) SICUREZZA ELETTRICA

a) La spina dell'apparecchio elettrico deve essere adeguata alla presa in cui verrà inserita. Non intervenire mai sulla spina. Non utilizzare mai adattatori con apparecchi elettrici messi a terra o a massa. In questo modo è possibile evitare i rischi di scosse elettriche. b) Evitare eventuali contatti con le superfici messe a terra o a massa (vale a dire tubi, radiatori, cucine, frigoriferi, ecc.). I rischi di scosse elettriche aumentano se una parte del corpo è a contatto con superfici messe a terra o a massa. c) Non esporre mai un apparecchio elettrico alla pioggia o all'umidità. I rischi di scosse elettriche aumentano se vi è un'infiltrazione d'acqua nell'apparecchio. d) Controllare che il cavo d'alimentazione sia sempre in buono stato. Non tenere l'apparecchio per il cavo d'alimentazione e non tirare mai il cavo per scollegarlo dall'alimentazione elettrica. Mantenere il cavo d'alimentazione lontano da qualsiasi fonte di calore, olio, oggetti taglienti ed organi in movimento. I rischi di scosse elettriche aumentano se il cavo è danneggiato o aggrovigliato.

5) UTILIZZO E MANUTENZIONE

DELLA BATTERIA a) Prima di procedere all'inserimento della batteria, accertarsi che il grilletto sia in posizione di "arresto" o che sia bloccato. Onde evitare i rischi di incidenti, non collegare l'apparecchio all'alimentazione elettrica se l'interruttore si trova in posizione di "marcia". b) Per ricaricare batteria, utilizzare esclusivamente il caricabatteria raccomandato dal produttore. Un caricabatteria adatto ad un certo tipo di batteria potrebbe provocare un incendio se utilizzato con un altro tipo di batteria. c) Con un apparecchio a batteria deve essere utilizzato esclusivamente un tipo di batteria specifico. L'impiego di una batteria non conforme può provocare un incendio. d) Tenere la batteria non utilizzata lontano da altri oggetti metallici quali: fermagli, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici che potrebbero fare da ponte tra i due poli. La messa in cortocircuito dei poli della batteria può provocare ustioni o incendi. e) Se, in caso di utilizzo non conforme della batteria, si verificasse una fuoriuscita di liquido, evitare di venirne a contatto. Nel caso in cui si verifichi questo tipo di situazione, sciacquare la zona interessata con acqua pulita. In caso di contatto con gli occhi, consultare un medico. Il contatto con una fuoriuscita di liquido della batteria può provocare irritazioni o ustioni.

NORME DI SICUREZZA GENERALI

4) UTILIZZO E MANUTENZIONE

DELL'APPARECCHIO a) Non forzare l'apparecchio. Utilizzare l'apparecchio adeguato al lavoro da effettuare. L'apparecchio offrirà migliori prestazioni e sarà più sicuro se utilizzato al regime per il quale è stato concepito. b) Non utilizzare l'apparecchio elettrico se l'interruttore non ne consente l'avvio e l'arresto. Fare assolutamente riparare un apparecchio che non può essere acceso e spento correttamente, onde evitare che sia pericoloso. c) Scollegare l'apparecchio prima di procedere ad operazioni di regolazione, alla sostituzione degli accessori o al suo riponimento. In questo modo è possibile ridurre i rischi di avvio involontario dell'apparecchio. d) Gli apparecchi devono essere riposti fuori dalla portata dei bambini. Non consentire l'utilizzo dell'apparecchio a persone che non lo conoscono o che non sono venute a conoscenza delle presenti norme di sicurezza. Gli apparecchi diventano strumenti pericolosi nelle mani di persone che non sanno utilizzarli. e) Effettuare un'accurata manutenzione degli apparecchi. Controllare l'allineamento dei componenti mobili. Verificare che non vi siano componenti rotti. Controllare il montaggio ed altri eventuali fattori importanti per il corretto funzionamento dell'apparecchio. In presenza di componenti danneggiati, fare riparare l'apparecchio prima di utilizzarlo. Molti incidenti sono dovuti ad una cattiva manutenzione degli apparecchi. f) Mantenere gli apparecchi puliti ed affilati. Se la lama dell'utensile di taglio è pulita e adeguatamente affilata, le probabilità che si blocchi saranno inferiori e l'utilizzatore potrà conservare un maggiore controllo dell'apparecchio. g) Durante l'utilizzo dell'apparecchio, degli accessori, delle punte, ecc., attenersi alle presenti norme di sicurezza, tenendo conto delle particolarità dell'apparecchio, dello spazio di lavoro e del lavoro da eseguire. Onde evitare situazioni di pericolo, utilizzare l'apparecchio elettrico solo per i lavori per cui è stato concepito.

6) INTERVENTI DI RIPARAZIONE

a) Eventuali riparazioni devono essere effettuate da un tecnico qualificato, che utilizzerà solo parti di ricambio originali. In questo modo sarà possibile utilizzare l'apparecchio elettrico in totale sicurezza.

7) NORME PARTICOLARI

a) Durante l'uso di un trapano a percussione, indossare sempre dispositivi di protezioneuditiva. L'esposizione al rumore può infatti causare una riduzione dell'acuità uditiva. b) Servirsi dell'impugnatura ausiliaria fornita in dotazione con l'apparecchio. La perdita del controllo dell'apparecchio può dare luogo a gravi lesioni fisiche.

Italiano CARATTERISTICHE Modello Tensione Capacità del mandrino (mm) Interruttore Velocità a vuoto (modalità trapano): - velocità 1 (min-1) - velocità 2 (min-1) - velocità 3 (min-1) Velocità a vuoto (modalità percussione): - velocità 1 (min-1) - velocità 2 (min-1) - velocità 3 (min-1) Coppia massima (Nm) Peso con la batteria (kg) CDI-1443 14,4 V Velocità variabile CDI-1803 18 V Velocità variabile

Onde ridurre il rischio di lesioni, utilizzare unicamente batterie ricaricabili del tipo nichel-cadmio. L’impiego di altri tipi di batterie potrebbe comportare il rischio di esplosioni, il danneggiamento dell'apparecchio o gravi lesioni fisiche. Non esporre il caricabatteria alla pioggia o all'umidità. Non utilizzare accessori diversi da quelli raccomandati e forniti dal produttore. L'impiego di accessori diversi potrebbe comportare il rischio di incendio, scosse elettriche o lesioni fisiche gravi. Onde evitare di danneggiare il caricabatteria e il cavo d'alimentazione, per scollegare il caricabatteria dall'alimentazione elettrica non tirare il cavo bensì la spina. Accertarsi che il cavo d'alimentazione sia collocato in modo tale da non essere calpestato o danneggiato e da non rimanervi impigliati con i piedi. Utilizzare una prolunga solo in caso di assoluta necessità. L'utilizzo di una prolunga non adeguata potrebbe comportare il rischio di incendi o scosse elettriche. Nel caso in cui si debba assolutamente utilizzare una prolunga, accertarsi che: a. la spina del caricabatteria possieda lo stesso numero di poli della spina della prolunga e che entrambe abbiano dimensioni e forma identiche; b. la prolunga sia in buono stato ed abbia la capacità

sufficiente per condurre la corrente necessaria. Non utilizzare il caricabatteria nel caso in cui la spina o il cavo d'alimentazione siano danneggiati. Qualora uno di questi due elementi fosse danneggiato, farlo riparare da un tecnico qualificato. Non utilizzare il caricabatteria se ha subito un colpo, se è caduto o se è stato danneggiato in qualche altro modo. Rivolgersi ad un tecnico qualificato per la riparazione. Non smontare il caricabatteria e fare effettuare eventuali interventi di riparazione o manutenzione da un tecnico qualificato. Un riassemblaggio dell’apparecchio effettuato in modo non conforme alle istruzioni può comportare il rischio di scosse elettriche o di incendio. Onde ridurre i rischi di scosse elettriche, prima di procedere alle operazioni di manutenzione o pulizia scollegare il caricabatteria dall'alimentazione elettrica. Mettere il caricabatteria in posizione di "arresto" non riduce assolutamente i rischi di scosse elettriche. Scollegare il caricabatteria dall'alimentazione elettrica quando non lo si utilizza. Onde evitare il rischio di scosse elettriche, non toccare le parti non isolate del connettore di uscita o i poli non isolati della batteria. Conservare le presenti istruzioni. Consultarle regolarmente e utilizzarle per informare altri eventuali utilizzatori. Nel prestare l’apparecchio, fornire anche il presente manuale d'uso. 960299055-03(A) CDI 1443-1803.qxd

Italiano Nota: Nel corso della prima ricarica, la batteria non si carica interamente. Saranno quindi necessari vari cicli (utilizzo dell'apparecchio e successiva ricarica della batteria) affinché la batteria si carichi completamente. DESCRIZIONE Vedere la Figura 1-9

Mandrino autoserrante Grilletto Selettore del senso di rotazione (avanti/indietro) Punte a cacciavite Batteria Arresto di profondità Impugnatura ausiliaria Dispositivi di bloccaggio Premere i dispositivi di bloccaggio per rimuovere la batteria Per serrare Per allentare Punta di foratura Profondità di foratura Per ridurre la coppia Per aumentare la coppia Anello di regolazione della coppia Modalità trapano Modalità percussione Indietro Avanti Ganascia del mandrino Per estrarre la punta (allentare) Per fissare la punta (serrare)DESCRIZIONE Caricabatteria Spia verde Spia rossa PER RICARICARE LA BATTERIA:

Quando si utilizza l'apparecchio in modo continuo, la batteria si surriscalda. In questo caso è necessario lasciarla raffreddare per circa 30 minuti prima di ricaricarla. FUNZIONAMENTO

INSTALLAZIONE DELLA BATTERIA

Utilizzare unicamente il caricabatteria fornito con la batteria. Accertarsi che la tensione sia esclusivamente di 230 Volt, 50 Hz, AC (tensione domestica normale). Collegare il caricabatteria ad una presa elettrica. Inserire la batteria nel caricabatteria. A tale scopo, allineare le nervature della batteria rispetto alle scanalature del supporto del caricabatteria. Esercitare una certa pressione sulla batteria per accertarsi che i suoi poli si inseriscano correttamente nei contatti del caricabatteria. Dopo avere inserito correttamente la batteria, si accende la spia rossa. La batteria risulta completamente ricaricata quando si spegne la spia rossa e si accende la spia verde. Dopo un normale utilizzo, è necessario attendere circa un'ora per ricaricare completamente la batteria ed almeno un'ora e mezza per ricaricare una batteria del tutto scarica. NON collocare il caricabatteria in un luogo in cui la temperatura sia estremamente bassa o elevata. Il caricabatteria funzionerà in modo ottimale ad una temperatura compresa tra 10°C e 38°C. Spia rossa accesa = ricarica rapida. Spia verde accesa = la batteria è completamente carica. Nessuna spia accesa = caricabatteria o batteria difettosi.

Per evitare eventuali problemi, la batteria dell'apparecchio viene consegnata quasi del tutto scarica. Sarà quindi necessario caricarla prima di utilizzare l’apparecchio. Bloccare il grilletto del trapano avvitatore impostando il selettore del senso di rotazione in posizione centrale. Vedere la Figura 6. Inserire la batteria nel trapano avvitatore. Per effettuare questa operazione, allineare le nervature della batteria con le scanalature alla base dell’apparecchio. Vedere la Figura 2. Prima di utilizzare il trapano avvitatore, accertarsi che la batteria sia inserita in modo corretto.

ESTRAZIONE DELLA BATTERIA

Bloccare il grilletto del trapano avvitatore impostando il selettore del senso di rotazione in posizione centrale. Vedere la Figura 6. 960299055-03(A) CDI 1443-1803.qxd

GRILLETTO Vedere la Figura 6. Per estrarre la batteria dal trapano avvitatore, individuare i dispositivi di bloccaggio della batteria e premerli. Vedere la Figura 2. Estrarre la batteria dal trapano avvitatore.

Premere il grilletto per AVVIARE il trapano avvitatore. Rilasciare il grilletto per ARRESTARE il trapano avvitatore. VELOCITÀ VARIABILE

INSTALLAZIONE DELL'IMPUGNATURA AUSILIARIA

Vedere la Figura 3. La velocità dell’apparecchio varia in funzione della pressione esercitata sul grilletto. Aumentando la pressione sul grilletto, aumenta la velocità. Diminuendo la pressione sul grilletto, diminuisce la velocità. Per installare l'impugnatura ausiliaria, eseguire le fasi illustrate di seguito:

Allentare l'anello di fissaggio dell'impugnatura ausiliaria ruotando il manico verso sinistra. Sistemare l'impugnatura ausiliaria nella posizione desiderata. Serrare l'anello di fissaggio dell'impugnatura ausiliaria ruotando saldamente il manico verso destra.

FUNZIONE DI BLOCCAGGIO

Vedere la Figura 6. È possibile bloccare il grilletto in posizione "arresto". Tale funzione consente di evitare di avviare involontariamente il trapano avvitatore quando non viene utilizzato. Per bloccare il grilletto, impostare il selettore del senso di rotazione (senso di avvitatura / svitatura) in posizione centrale.

REGOLAZIONE DELL'ARRESTO DI PROFONDITÀ

Vedere la Figura 4. Nota: Quando il selettore si trova in posizione centrale, il grilletto è bloccato. Per regolare la posizione dell'arresto di profondità, eseguire le fasi illustrate di seguito:

INVERSIONE DEL SENSO DI ROTAZIONE

Vedere la Figura 6. Bloccare il grilletto portando il selettore del senso di rotazione in posizione centrale. Allentare l'anello di fissaggio dell'impugnatura ausiliaria ruotando il manico verso sinistra. Posizionare l'arresto di profondità in modo tale che la punta superi l'estremità dell'arresto della profondità di foratura desiderata. Serrare l'impugnatura ausiliaria ruotando saldamente il manico verso destra. È possibile invertire il senso di rotazione del trapano avvitatore. Il senso di rotazione è controllato da un selettore posto al di sopra del grilletto. Quando si tiene il trapano avvitatore in posizione normale, il selettore del senso di rotazione deve trovarsi sulla sinistra del grilletto, per consentire le operazioni di avvitatura/svitatura. Quando il selettore si trova a destra del grilletto, il senso di rotazione è invertito (senso di svitatura). Quando il selettore si trova in posizione centrale, il grilletto è bloccato. Per arrestare l’apparecchio, rilasciare il grilletto ed attendere che il mandrino smetta completamente di girare.

REGOLAZIONE DELLA COPPIA DI SERRAGGIO

Vedere la Figura 5. Questo trapano avvitatore è dotato di un innesto che consente di regolare la coppia di serraggio in funzione del materiale da forare o avvitare. Regolare la coppia secondo quanto opportuno. FRENO ELETTRICO Il trapano avvitatore è dotato di un freno elettrico. Quando si rilascia il grilletto, il mandrino smette di girare. Quando il freno funziona correttamente, è possibile vedere le scintille attraverso le aperture per l’aerazione del carter. Tali scintille sono normali ed indicano che il freno viene utilizzato. Per eseguire una foratura su materiali duri quali i mattoni, le tegole, il calcestruzzo, ecc., si raccomanda di utilizzare punte al carburo e di regolare l'apparecchio in modalità percussione.

REGOLAZIONE DELLA VELOCITÀ

Vedere la Figura 8. ATTENZIONE Questo trapano avvitatore a percussione non è stato studiato per la perforazione inversa. La mancata osservanza di questa avvertenza può dare luogo a danni materiali. Per regolare la velocità, rispettare le istruzioni riportate di seguito:

Per ottenere una velocità molto elevata: regolare il pulsante di selezione della velocità su 3. 960299055-03(A) CDI 1443-1803.qxd

MANUTENZIONE Per ottenere una velocità elevata: regolare il pulsante di selezione della velocità su 2. Per ottenere una velocità ridotta: regolare il pulsante di selezione della velocità su 1. Nota: Se il pulsante di selezione della velocità risulta difficile da azionare, ruotare il mandrino manualmente sino ad innestare la velocità desiderata. AVVERTENZA In caso di sostituzione utilizzare solo pezzi di ricambio originali. L’impiego di pezzi non identici può rappresentare un pericolo o anche danneggiare l’apparecchio. Non utilizzare dei solventi per pulire le parti in plastica. La maggior parte delle plastiche rischia di essere danneggiata dall’uso di alcuni solventi in commercio. Utilizzare un panno pulito per pulire lo sporco, la polvere, l’olio, il grasso, ecc. ATTENZIONE Per evitare di danneggiare l'innesto, attendere che il mandrino si sia completamente arrestato prima di selezionare un'altra velocità o di invertire il senso di rotazione. AVVERTENZA Gli elementi in plastica non devono mai entrare a contatto con liquido dei freni, benzina, prodotti a base di petrolio, olii penetranti, ecc. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica. FUNZIONAMENTO MANDRINO AUTOSERRANTE Vedere la Figura 7. Il trapano avvitatore è dotato di un mandrino autoserrante. Come lo indica il suo nome, è possibile fissare o togliere le punte a mano. Fare ruotare il mandrino manualmente. Le frecce disegnate sul mandrino indicano la direzione in cui ruotarlo per FISSARE (serrare) o ESTRARRE (allentare) la punta. Non esigere troppo dagli apparecchi elettrici. Gli utilizzi non consentiti possono danneggiare l’apparecchio ed il pezzo da lavorare. AVVERTENZA Non cercare di apportare modifiche al trapano avvitatore né di aggiungere accessori la cui utilizzazione non è consigliata. Tali modifiche o trasformazioni equivalgono ad un utilizzo non consentito e possono causare situazioni pericolose e quindi provocare gravi ferite al corpo. AVVERTENZA Non tentare di fissare una punta tenendo il mandrino con una mano ed avviando il trapano avvitatore per fare ruotare il mandrino e serrare la punta nelle ganasce del mandrino. Il mandrino potrebbe scivolare tra le mani oppure le mani potrebbero venire a contatto con la punta di avvitatura o la punta in rotazione. Questa operazione potrebbe provocare un incidente e gravi ferite. TUTELA DELL'AMBIENTE Si raccomanda di riciclare le materie prime anziché gettarle come rifiuti. A garanzia della tutela dell'ambiente, si raccomanda di effettuare la raccolta differenziata dei rifiuti e di depositare l'apparecchio usato, gli accessori e l'imballaggio in appositi contenitori o di portarli presso un centro autorizzato al loro riciclaggio.

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquattro (24) mesi, a partire dalla data indicata sull’originale della fattura compilata dal rivenditore e consegnata all’utente finale. Il deterioramento provocato dall’usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso dalla presente garanzia. La garanzia è esclusa anche per gli accessori come batterie, lampadine, lame, punte, borse, ecc. In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d’acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi. II diritti legali relativi ai prodotti difettosi non sono rimessi in causa dalla presente garanzia.

Livello di pressione acustica Livello di potenza acustica Valore d’accelerazione della media quadratica ponderata 97 dB(A) 108 dB(A) 11,9 m/s2 99 dB(A) 110 dB(A) 12,6 m/s2

DICHIARAZIONE DI CONFORMITÀ

Dichiariamo, assumendo la piena responsabilitá di tale dichiarazione, che il prodotto é conforme alla seguenti normative e ai relativi documenti.

98/37/EC, 89/336/EEC, EN60745, EN61000, EN55014
