| Marca | AEG-ELECTROLUX |
| Modello | EGT7355NOK |
| Tipo di prodotto | Piano cottura a gas da incasso |
| Dimensioni del piano (L x P) | 740 x 510 mm |

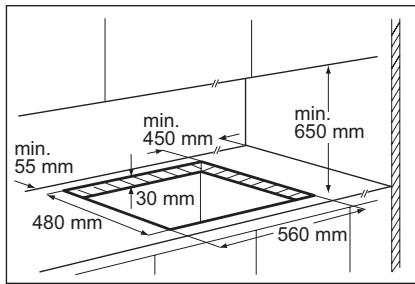

| Dimensioni del vano (L x P) | 560 x 480 mm |
| Alimentazione elettrica | 230 V ~ 50 Hz |
| Potenza totale gas naturale (G20/G25) | 10,95 kW |
| Potenza totale butano/propano (G30/G31) | 778 g/h / 764 g/h |
| Potenza totale gas di città (G130) | 10,7 kW |
| Numero di bruciatori | 5 (1 tripla corona, 1 rapido, 3 semi-rapidi) |
| Bruciatore tripla corona | 3,8 kW |
| Bruciatore rapido | 2,2 kW |
| Bruciatore semi-rapido | 1,65 kW |
| Diametro dei recipienti consigliato (tripla corona) | 180 - 260 mm |
| Diametro dei recipienti consigliato (rapido) | 180 - 260 mm |
| Diametro dei recipienti consigliato (semi-rapido) | 120 - 240 mm |
| Allacciamento al gas | G 1/2" (fisso o flessibile) |
| Categoria del gas | III1c2E+3+ |
| Dispositivo di sicurezza | Termocoppia (spegnimento automatico se fiamma spenta) |
| Accensione | Accensione elettronica integrata (scintilla) |
| Materiale della superficie | Vetroceramica |
| Manutenzione | Pulizia manuale con panno morbido e detergente neutro |
| Incluso nella consegna | Iniettori di ricambio per diversi gas, guarnizioni, staffe |
Domande frequenti - EGT7355NOK AEG-ELECTROLUX
Domande degli utenti su EGT7355NOK AEG-ELECTROLUX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Piano cottura in formato PDF gratuitamente! Trova il tuo manuale EGT7355NOK - AEG-ELECTROLUX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EGT7355NOK del marchio AEG-ELECTROLUX.

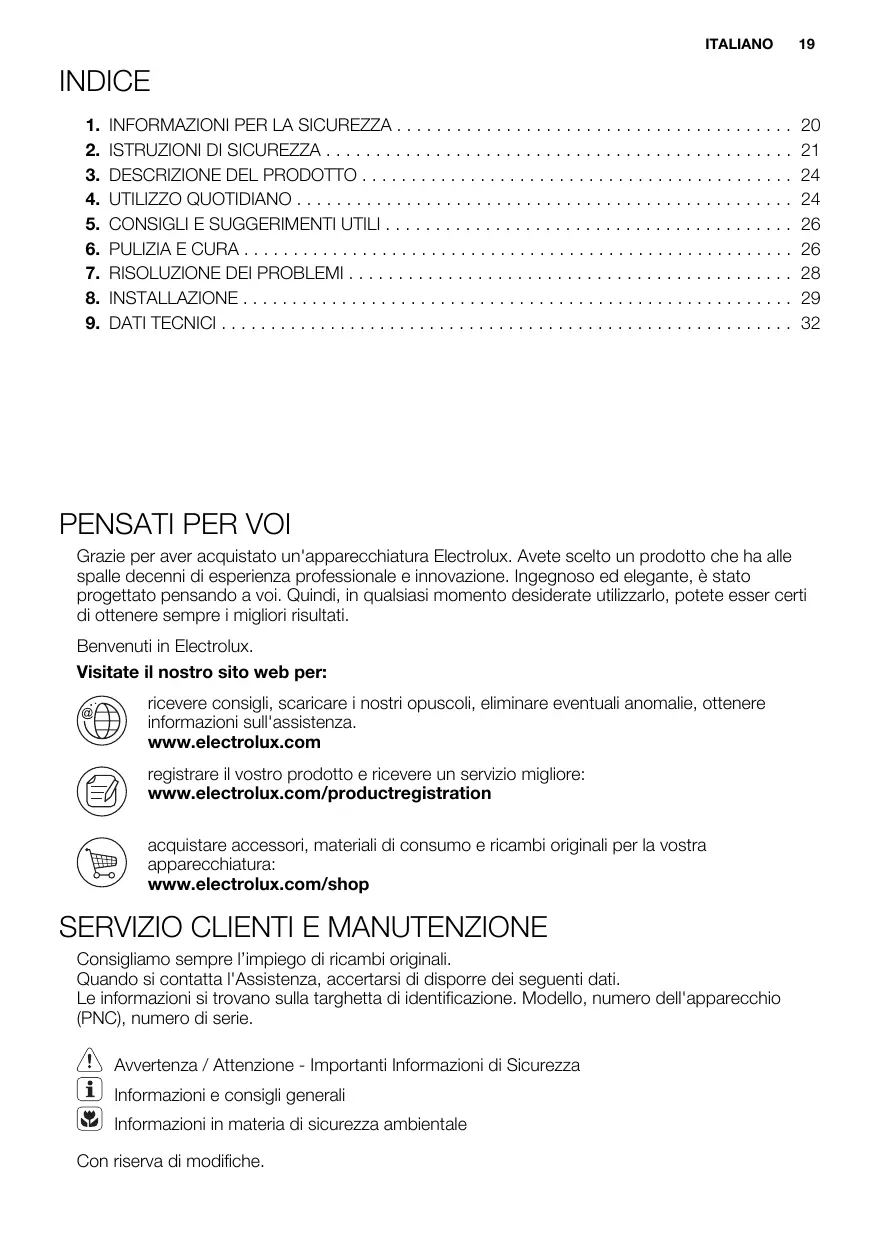

MANUALE UTENTE EGT7355NOK AEG-ELECTROLUX
- INFORMAZIONI PER LA SICUREZZA 20
- ISTRUZIONI DI SICUREZZA 21
- DESCRIZIONE DEL PRODOTTO 24
- UTILIZZO QUOTIDIANO 24
- CONSIGLI E SUGGERIMENTI UTILI 26
6.PULIZIA E CURA 26 - RISOLUZIONE DEI PROBLEMI 28
- INSTALLAZIONE 29
- DATI TECHNICI 32
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzato, potete esser certi di ottenere sempre i migliorori risultati.
Benvenuti in Electrolux.
Visitate il nostro site web per:
ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.
www.electrolux.com
Registrarilevastro prodottoereceiveunservizioagliore:
acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consiglio sempre l'impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio
(PNC), numero di serie.
Awertenza / Attenzione - Importanti Informazioni di Sicurezza
Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale
Con riserva di modifiche.
1. INFORMAZIONI PER LA SICUREZZA
Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.
1.1 Sicurezza dei bambini e delle persone vulnerabili
AVVERTENZA!
Rischio di soffocamento, lesioni o invalidità permanente.
- Questa apparecchiatura既可以 essere usata da bambini a partire dagli 8 anni e da adulti con limitate disponibilità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliato o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
- Non consentire ai bambini di giocare con l'apparecchiatura.
- Tenere i materiali di imballaggio al di fuori della portata dei bambini.
- Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
- Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
- La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini alla supervisione.
1.2 Awertenze di sicurezza generali
-
L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso Non toccare le resistenze.
-
Non utilizzato un timer esterno o un sistema di controllo remotoDistincto per mettere in funzione l'apparecchiatura.
- Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
- Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
Non conservare nulla sulle superfici di cottura. - Non usare dispositivi per la pulizia a vapore per pulire l'apparecchiatura.
- Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono divertare caldi.
- Se la superficie di vetroceramica presenta delle crepe, spegnere l'apparecchiatura per evitare il rischio di scossa elettrica.
2. ISTRUZIONI DI SICUREZZA
Questa apparecchiatura è adatta ai seguenti mercati: FR IT PT RO ES
2.1 Installazione
AVVERTENZA!
L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
- Rimuovere tutti i materiali di imballaggio.
Non installment outilizzare l'apparecchia-tura se è danneggiata. - Attenersi alle istruzioni fornite insieme all'apparecchiatura.
-
É necessario rispetto la distance minimà dalle altre apparecchiature.
-
Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre quanti di sicurezza.
- Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
- Proteggere la base dell'apparecchiatura da vapore e umidità.
Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte. -
Se l'apparecchiatura viene installata soprada dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
-
La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non inflammabile al di sotto dell'apparecchia-tura per rendere inaccessibile la base.
Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elektrica.
- Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.
- L'apparecchiatura deve disporre di una messa a terra.
- Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia disinserita alla rete elettrica.
Utilizzare il cavo di alimentazione appropriato. - Evitare che i collegamenti elettrici si agroviglino.
- Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine
- Verificare che l'apparecchiatura sia installata correttamente. Un collegamento elettrico o una spia lenti (ove previsti) potrebbe far diventare il terminale incandescente.
- Assicurarsi che la protezione da scosse elettriche sua installata.
- Scaricare la trazione sui cavi.
- Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il Centro di Assistenza o un elettricista qualificato per sostuire un cavo danneggiato.
- L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve averera una larghezza dell'apertura di contatto non inferiore ai 3 mm.
Serviri unicamente di dispositivi di isolamento adeguati: interruptori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e rele.

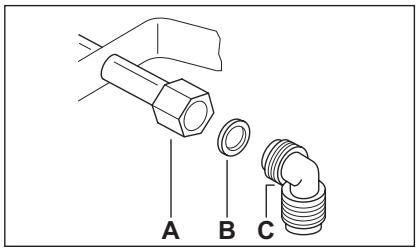

Collegamento gas
- Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.
- Adottare le misure necessarie per garantiire una corretta circolazione intorno all'apparecchiatura.
- Le informazioni relative all'alimentazione del gas si trovano sulla targhetto dei dati.
- La presente apparecchiatura non è collegata a un disposativo per l'evacuzione dei risulti di combustione. Assicurarsi di collegare l'apparecchiatura conformmente alle disposizioni vigenti sul'installazione. Fare attentione ai requisiti relativi ad un'adeguata ventilazione.
2.2 Uso dell'apparecchiatura
AVVERTENZA!
Rischio di lesions, scottature o scosse elettriche.
Utilizzato l'apparecchiatura in un ambiente domestico.
Non apportare modifiche alle specifiche di但这a apparecchiatura.
Nonutilizzare un timer esterno o un s i stema di controlo remotoDistincto per mettere in funzione l'apparecchiatura.
- Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
Non accendere l'apparecchiatura con le mani bagnate o se entra a contatto con dell'acqua.
Non appoggiare posate o coperchi sulle zone di cottura. Diventano incandescenti.
- Specnere la zona di cottura dopo agli utilizzato.
Non utilizzato l'apparecchiatura come superficie di lavoro o come piano di ap- poggio.
- Se la superficie dell'apparecchiatura presenta delle incrinature, scollegare immediatamente l'apparecchiatura dall'alimentazione per evitare scosse elettriche.
AVVERTENZA!
Si può verificare un'esplosione o un incendio.
- Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
- I evapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
- Olio usato, che può contener residui di cibo, cui libere delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.
Non appoggiare o tenere liquidi o materiali inflammabili, ne oggetti facilitamente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
Non tentare di specnere l'incendio con l'acqua. Scollegare l'apparecchiatura e coprir la fiamma con un coperchio o una coperta di protezione dal fuoco.
AVVERTENZA!
Vi è il rischio di danneggiare l'ap-parecchiatura.
Non pogiare pentole calde sul pannello dei comandi.
Non esporre al calore pentole vuote.
- Fare attentzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non mettere in funzione le zone di cotura in assenza di pentole o con pentole vuote.
Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
- Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati cui graffiare la vetroceramica. Per spostare questi oggetti sollevari sempre nella superficie di cottura.
- Provedere ad un'adeguata ventilazione nell'ambiente in cui si trovare l'apparecchiatura.
Assicurarsi che le aperture di ventilazione non siano ostruite.
Utilizzare solo pentole stabili, di forma corretta e con un diametro superiore al
le dimensioni dei bruciatori. La lastra di vetro (ove presente) più surriscaldarsi e rompersi.
- Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola alla posizione massima a quella minima.
- Accertarsi che le pentole si trovino al centro degli anelli e non tocchino i bordi della superficie di cottura.
- Usare esclusivamente gli accessori in dotazione all'apparecchiatura.
- Non utilizzato un diffusore di fiamma sul bruciatore.
2.3 Pulizia e manutenzione
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
- Pulire regolaremente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
Non usare acqua spray né vapore per pulire l'apparecchiatura.
Non pulire i bruciatori in lavastoviglie. - Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
2.4 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
- Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo di rete e smaltirlo.
- Appiattire i tubi del gas esterni.
3. DESCrizIONE DEL PRODOTTO
3.1 Disposizione della superficie di cottura
1 Bruciatore semi rapido
2 Bruciatore rapido
3 Bruciatore a tripla corona
4 Manopole di regolazione
3.2 Manopole di regolazione
| Simbolo | Descrizione |
| manca l'alimenta- zione del gas / posizione off | |
| posizione di ac- censione / ali- mentazione mas- sima del gas |
| Simbolo | Descrizione |
| alimentazione mi-nima del gas |
4. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
4.1 Accensione del bruciatore
AVVERTENZA!
Fare attenzione in fase di utilizzo di fiamme libero all'interno di una cucina. Il costruttore declina qual-siasi responsabilità in caso di cattivo utilizzato delle fiamme.
Accendere sempre il bruciatore prima di posizionare le pentole.
Per accendere il bruciatore:
-
Premere verso il basso la manopola di controllo e ruotarla in senso antiorario fino a farle raggiungere la posizione massima ( 喜 ).
-
Tenere premuta la manopola di regolazione per circa 5 secondi; in quello modo la termocoppia si riscalderà.
- Regolare la fiamma, dopo che si è stabilizzata.
Se il bruciatore non si accende\ dopo alcuni tentativi, controllare\ che la corona e lo spartifiamma\ siano correttamente posizionati.

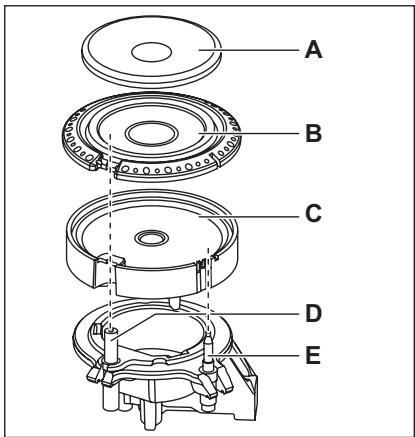

A) Spartiflamma bruciatore
B) Corona bruciatore in ottone
C) Corona bruciatore
D) Candela di accensione
E) Termocoppia

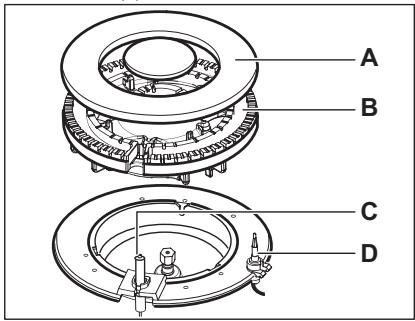

A) Spartiflamma bruciatore
B) Corona bruciatore
C) Candela di accensione
D) Termocoppia
AVVERTENZA!
Non tenera la manopola di regolazione premuta per altri 15 secondi.
Se il bruciatore non si accende\ dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in posizione off e attendere almeno 1\ minuto prima di tentare di riaccendere il bruciatore.
In assenza di elettricità, è possibile accendere il bruciatore perché usilizzare il dispositivo elettrico; in tal caso sarebbe sufficiente avvinciniarsi al bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo rilascio del gas.
Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di controllo in posizione Off per cercare di riaccendere il bruciatore dopo almeno 1 minuto.
Il generatore di scintille si avvia in modo automatico all'accensione delle prese, dopo l'installazione o dello interruzione di corrente. Non si tratta di un'anomalia.
4.2 Spegnimento del bruciatore
Per spegnere la fiamma, ruotare la manopola sul simbolo
AVVERTENZA!
Ridurre o spegnere sempre la fiamma prima di rimuovere le pentole dal bruciatore.
5. CONSIGLIE SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
5.1 Per risparmiare energia
- Se possibile, coprirse sempre le pentole con il relativo coperchio.
- Quando il liquido inizia a bollire, abbassare la fiamma per provocare una lenta ebollizione del liquido.
Usare pentole con diametro adatto alle dimensioni dei bruciatori.
| Bruciatore | Diametro delle pento-le |
| Tripla corona | 180 - 260 mm |
| Rapidò | 180 - 260 mm |
| Semi rapidò (posterio-re sinistro) | 120 - 240 mm |
| Semi rapidò (anteriore destro) | 120 - 200 mm |
| Semi rapidò (anteriore sinistro) | 120 - 200 mm |
AVVERTENZA!
Sui bruciatori a gas, non usare pentole in ghisa, teglie in terracotta, grill o piastre tostapane.
AVVERTENZA!
Assicurarsi che i fondi delle pento- le non poggino sulle manopole di regolazione. Se le manopole di regolazione si trovano al di sotto delle pento, la fiamma le riscalda.
Non mettere la stessa pentola su due fornelli.
AVVERTENZA!
Assicurarsi che i manici delle pentole non si trovino al di sopra del bordo del piano di cottura. Assicurarsi che le pentole siano ben concentrate sugli anelli per ottener la massima stabilità e per un consumo ridotto di gas.
Evitare di posare sui fornelli pentole instabili o deformate per prevenir versamenti e lesions.
AVVERTENZA!
Nonutilizzareildiffusoredi fiamma.
AVVERTENZA!
I liquidi versati durante la cottura possono causare la rottura del vetro
Informazioni sulle acrilamidi
Importante Secondo le più recenti scoperte scientifiche, se si rosolano alimenti (in particulari quelli contenti amido), le acrilamidi possono rappresentare un rischio per la salute. Raccomandiamo pertanto di cuocere alle temperature più basse e di non rosolareccessivamente gli alimenti.
6. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
AVVERTENZA!
Per pulire l'apparecchiatura, prima di tutto disattivarla e lasciarla raffreddare. Prima di eseguire le operazioni di pulizia o manutenzione, scollegare l'apparecchiatura alla rete elettrica.
I graffiti or le macchie scure sulla superficie non compromettono il funzionamento dell'apparecchiatura.
AVVERTENZA!
Un'elevata concentrazione di umidità o l'immersione prolongata dei brucatori in acqua, cui causare danni alle superfici degli stessi.
- É possibile rimuovere i supporti delle pentole e pulire in modo facile il piano di cottura.
Per pulire lo spartifiamma smaltato, lavarlo con acqua calda saponata e asciugarlo accuratamente prima di ri porlo. -
Le corone dei bruciatori in ottone, sono scurrisi se usati a lungo. Per ri muovere le macchie scure, procedere come segue:
-
Prepare una miscela composta per meta di acqua e metà di aceto di vino.
- Lasciare le corone ammollo nella misscela per non più di 10 minuti. Assorbire l'acqua con una spugna.
-
Sciacquare le corone in acqua per rimuovere la miscela e asciugarle accuratamente.
-
Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.
- I supporti delle pentole non possono essere lavati in lavastoviglia. Devono essere lavati a mano.
- Lavando i supporti delle pentole a mano,fare attenzione quando vengono asciugati in quanto il processo di smaltatura lascia di tanto in tanto dei bordi arrugginiti. Qualora fosse necessario, rimuovere le macchie più ostinate servendosi di un apposto prodotto pulente.
-
Dopo aver pulito i supporti delle pento- le, assicurarsi che siano riposizionati correttamente.
-
Per un perfetto funzionamento del bruciatore, controllare che i bracci dei supporti pentole si trovino al centro dello stesso.
- Fare molto attenzione quando si risistemano i supporti pentole, oncee evitare danni alla superficie del piano di cottura.
Al termine della pulizia, asciugare l'apparecchiatura con un panno morbido. Per mantenere le griglie nella posizione corretta, queste vengono montate su perni metallici sui lati del piano cottura. Per consentire una migliorie pulizia, è possibile rimuovere le griglie dal piano cottura. Sollevare le griglie del piano cottura mantenendole in posizione orizzontale come illustrato nell'ultima immagine.

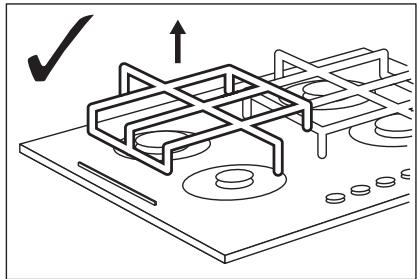

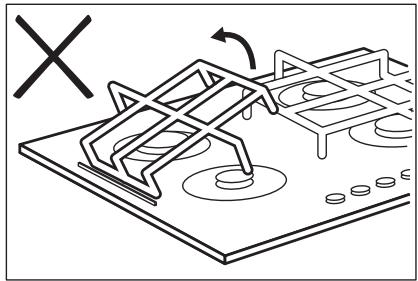

Non sollevare le griglie del piano cottura tenendole inclinate, per evitare qualsiasi tipo di sollecitatione sui permi metallici. Farlo pottrebbe danneggiare i permi e causarne la rottura.
La forma delle griglie del piano cottura e il numero di brucatori possono variate in altri modelli dell'apparecchiatura.
Come eliminare lo sporco:
-
- Togliere immediatamente: plastica fondente, pellicola in plastica, e alimenti contenti zuccherio.
- Specnere l'apparecchio e la sciarlo raffreddare prima di pulire: aloni d'acqua e di calcare, macchia di grasso, macchie opalescenti. Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura.
- Pulire l'apparecchio con un panno umido e una piccola quantità di detergente.
- Infine, asciugare l'apparecchio con un panno pulito.
AVVERTENZA!
Non usare coltelli, raschietti o strumenti simili per pulire la superficie del vetro o tra i bordi del bruciatore e del telaio (se pertinente).
AVVERTENZA!
Non far scivolare le pentole sul vetro perché potrebbe graffiare la superficie. Inoltre, non lasciar che oggetti duri o appuntiti cadano sul vetro o colpiscano il bordo del piano di cottura.
6.1 Pulizia della candela
Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo di metallo. Tenere questi componenti ben puliti per evitare difficultà di accensione e controllare che i fori spartifiamma non siano ostruiti.
6.2 Manutenzione periodica
Consultare periodicamente il Centro Locus per verificare le condizioni del tubo della fornitura di gas e del regolatore di pressione, se presente.
7. RISOLUZIONE DEI PROBLEMI
| Problema | Possible causa | Soluizione |
| Quando si accende il gas, non viene prodotta alcuna scintilla | L'alimentazione elettrica manca | Verificare che la spina dell'unità sia inserta e che vi sia corrente elettrica. Controllare il fusabile. Se il fusabile è scattato più volte, rivolgersi a un elettricista qualificato. |
| Lo spartifiamma del bruciatore e la corona non sono posizionati correttamente | Accertarsi che lo sparti-fiamma e la corona sia-no posizionati corretta-mente. | |
| La fiamma si spegne immediatamente dopo l'ac-censione | La termocoppia non è abbastanza calda | Dopo aver acceso la fiamma, tenere premu-ta la manopola per cir-ca 5 secondi. |
| L'anello del gas non brucia in modo uniforme | • La corona del bruciatore è bloccata da residui di cibo | • Controllare che l'iniet-tore principale non sa ostruito e che la corona del bruciatore sia privadi residui di cibo. |
In caso di malfunzionamento, cercare daprima di risolvere il problema alla contattare l'assistenza tecnica. Qualora non sa possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Locale.
Per consentirci di effettuare un inter-vento corretto e tempestivo, tenere a
In caso di utilizzo improprio del- l'apparecchiatura o installmente non eseguita da personale qualificato, I'intervento del technique del servizio assistenza o del rivenditore potra essere effettuato dietro richiesta di pagamentoanche durante il periodo di garanzia
portata di mano quosti dati, che si trovano sulla targhetta identificativa in dotazione.
- Desrzione del modello.
-Numero di prodotto (PNC)............
-Numero di serie (S.N.).Richiedere sempre l'impiego di ricambi originali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnica e negozi di ricambi autorizzati.
7.1 Etichette fornite con la borsa accessori
Attaccare le etichette adesive come indicato di seguito:
1 Attaccarla sul Foglietto di garanzia ed inviare esta parte
2 Attaccarla sul Foglietto di garanzia e conservare esta parte
3 Attaccarla sul libretto istruzioni
8. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
AVVERTENZA!
Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da personale qualificato conformmente alle disposizioni vigent (UNI-CIG 7129 - 7131). Accertarsi che la cucina sa adequatamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100~cm^2 ) o installare una cappa meccanica.
8.1 Collegamento gas
Scegliere dei collegamenti fissi o usare un tubo flessibile in acciaio inossidabile conforme alle disposizioni vigenti. Se si utilizzato tubi in metallo flessibili, fare attenzione che non entrino in contatto con parti mobili o non siano schiacciati. Ulteriore attenzione è richiesta qualora al piano di cottura fosse abbinato il forno.
Accertarsi che la pressione del gas di alimentazione dell'apparecchiatura si conformsme ai valori consigliati.
Se la pressione fornitia non ha il valore specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il gas liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in conformità allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per mezzo di un dato filettato G 1/2". Avvitare le partienza forzare, regolare il raccordo nella direzione voluta e serrare il tutto.
A) Estremità dell'albero con dato
B) Rondella
C) Gomito (se necessario)
Collegamento rigido:
Eseguire il collegamento mediante tubi in metallo rigidi (rame con finecorsa meccanico) (UNI-CIG 7129).
Collegamento flessibile:
Utilizzare un tubo flessibile in acciaio inox (UNI-CIG 9891) con una lunghezza massima di 2m .
Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione saponata, non una fiamma!
8.2 Sostituzione degli iniettori
- Rimuovere i supporti pentole.
- Rimuovere gli spartifiamma e le corone dei brucitori.
- Con una chiave a bussola N. 7, togliere gli iniettori e sostituirli con quelli richiesti per il tipo di gas utilizzato (vedere la tabella della sezione "Dati tec-nici").
- Rimontare i componenti, seguito la stessa procedura in senso inverso.
- Sostituire la targhetta di identificazione (posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell'imballo fornito con l'apparecchiatura.
Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.
8.3 Regolazione del livello minimo
Per regolare il livello minimo dei bruciatori:
- Accendere il bruciatore.
- Ruotare la manopola al minimo della fiamma.
- Togliere la manopola.
- Regolare la vite di by-pass con un cacciavite sottile.
A) Vite di by-pass
- Se si passa da gas naturale a gas liquido G20 a 20 mbar, serrare a fondo la vite di by-pass.
- Se si passa da gas liquido a gas naturale G20 a 20 mbar svitare la vite bypass di circa 1/4 di giro (1/2 giro per il bruciatore a tripla corona).
AVVERTENZA!
Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola alla posizione massima a quella minima.
8.4 Collegamento elettrico
- Verificare che la tensione nominale e il tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targhetta di identificazione dell'apparecchiatura.
L'apparecchiatura è provvista di cavo di collegamento alla rete. Deve essere dato di una spina in grado di supportare il carico indicate sulla targhetto dei dati. Assicurarsi di installare la spina in una presa idonea. - Utilizzato sempre una presa elettrica con lavoro di protezione correttamente installata.
- Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina. - Vi è il rischio di incendio quando l'apparecchiatura è collegata mediante prolunga, adattatore o mediante collegamento multiplo. Assicurarsi che la messa a terra sia conformeagli standard e alle normative.
- Non lasciar surriscaldare il cavo di alimentazione或者其他 190^ .
Per evitare il contatto tra il cavo e l'apparecchiatura al di除去 del piano di cottura, utilizzare dei morsetti sul lato dell'unità.
A) Condotto rigido in rame o tubo flessibile in acciaio inox
8.5 Sostituzione del cavo di collegamento
Per sostuire il cavo di collegamento usare solo H05V2V2-F T90 o un tipo equivalente. Accertarsi che il cavo sa di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deveseissercqua 2 cm più lungo del cavo di fase marrone (o nero).

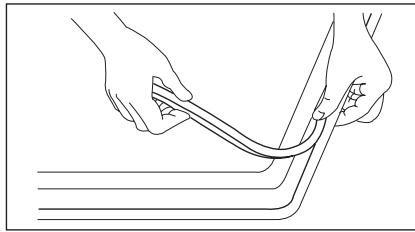

8.6 Incasso
A) guarnizione in dotazione
B) staffe in dotazione
ATTENZIONE
Installare l'apparecchiatura esclusivamente su un piano di lavoro alla superficie piatta.
Se si installa il piano di cottura除去 a una cappa da cucina,fare riferimento alle istruzioni per l'in-stantialazione della cappa per la distanza minima tra le apparecchia-ture.
8.7 Possibilità di inserimento
Mobile da incasso con porta
Il pannello installato sotto il piano di cottura deve essere lavorante rimovibile e altrattanto lavorante deve consentire l'accesso in caso di interventi dell'assistenza tecnica.
A) Pannello rimovabile
B) Spazio per gli allacciamenti
Mobile da incasso conorno
Le dimensioni del piano cottura devono essere conformi all'indicazione e la cucina delve essere essere dotata di una corretta ventilazione per consentire la circolazione continua dell'aria. Il collegamento elettrico del piano di cottura e del forno devono essere eseguiti separatamente per questioni di sicurezza altre che per consentire una facile rimozione del forno dall'unità.
9. DATI TECHNICI
Dimensioni del piano di cottura
| Larghezza: | 740 mm |
| Lunghezza: | 510 mm |
Dimensioni dell'incasso
| Larghezza: | 560 mm |
| Lunghezza: | 480 mm |
Ingresso calore
| Bruciatore a tripla corona: | 3.8 kW |
| Bruciatore rapido: | 2.2 kW |
| Bruciatore semi rapido: | 1.65 kW |
| POTENZA TOTALE: | G20 (2H) 20 mbar = 10.95 kW G30 (3+) 28-30 mbar = 778 g/h G31 (3+) 37 mbar = 764 g/h |
| Alimentazione elettrica: | 230 V ~ 50 Hz |
| Categoria: | II2H3+ |
| Collegamento gas: | G 1/2" |
| Alimentazione del gas: | G20 (2H) 20 mbar |
| Classe apparecchiatura: | 3 |
Diametri del by-pass
| Bruciatore | Ø By-pass 1/100 mm | Bruciatore | Ø By-pass 1/100 mm |
| Semi rapido | 32 | Tripla corona | 56 |
| Rapido | 52 |
Brucatori per GAS NATURALE G20 20 mbar
| BRUCIATORE | POTENZA NORMALE kW | ini. 1/100 mm |
| Semi rapido | 1.65 | 86 |
| X | ||
| Rapido | 2.2 | 98 |
| X | ||
| Tripla corona | 3.8 | 146 |
Bruciatori a gas GPL (Butano/Propano) G30/G31 - 28-30/37 mbar
| BRUCIATORE | NORMALE POTENZA kW | ini. 1/100 mm | G30 28-30 mbar | G31 37 mbar |
| g/h | g/h | |||
| Semi rapido | 1.6 | 64 | 116 | 114 |
| Rapido | 2.1 | 076 | 153 | 150 |
| Tripla corona | 3.8 | 98 | 276 | 271 |
10. CONSIDERAZIONI AMBIENTALI
Riciclare i materiali con il symbolo
Buttare I'imballaggio negli apposti contentitori per il riciclaggio.
Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.
Non smaltire le appearecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
INDICE
Informatii si recomandari generale
Informatji cu privire la mediul inconjurator
Ne rezervam dreptul asupra efectuarii de modificari.
1. INFORMA TII PRIVIND SIGURANTA
- PENSATI PER VOI
- Visitate il nostro site web per:
- SERVIZIO CLIENTI E MANUTENZIONE
- INFORMAZIONI PER LA SICUREZZA
- Sicurezza dei bambini e delle persone vulnerabili
- AVVERTENZA!
- Awertenze di sicurezza generali
- ISTRUZIONI DI SICUREZZA
- Installazione
- Collegamento elettrico
- Collegamento gas
- Uso dell'apparecchiatura
- Pulizia e manutenzione
- Smaltimento
- DESCrizIONE DEL PRODOTTO
- Disposizione della superficie di cottura
- Manopole di regolazione
- UTILIZZO QUOTIDIANO
- Accensione del bruciatore
- Per accendere il bruciatore:
- Spegnimento del bruciatore
- CONSIGLIE SUGGERIMENTI UTILI
- Per risparmiare energia
- Informazioni sulle acrilamidi
- PULIZIA E CURA
- Come eliminare lo sporco:
- Pulizia della candela
- Manutenzione periodica
- RISOLUZIONE DEI PROBLEMI
- portata di mano quosti dati, che si trovano sulla targhetta identificativa in dotazione.
- Etichette fornite con la borsa accessori
- INSTALLAZIONE
- Collegamento gas
- Collegamento rigido:
- Collegamento flessibile:
- Sostituzione degli iniettori
- Regolazione del livello minimo
- Collegamento elettrico
- Sostituzione del cavo di collegamento
- Incasso
- ATTENZIONE
- Possibilità di inserimento
- Mobile da incasso con porta
- Mobile da incasso conorno
- DATI TECHNICI
- CONSIDERAZIONI AMBIENTALI
- INDICE
- INFORMA TII PRIVIND SIGURANTA
Marca : AEG-ELECTROLUX
Modello : EGT7355NOK
Categoria : Piano cottura
