Marca	AEG-ELECTROLUX
Modelo	EGT7355NOK
Tipo de producto	Placa de cocción a gas empotrable
Dimensiones de la mesa (L x P)	740 x 510 mm
Dimensiones del hueco (L x P)	560 x 480 mm
Alimentación eléctrica	230 V ~ 50 Hz
Potencia total gas natural (G20/G25)	10,95 kW
Potencia total butano/propano (G30/G31)	778 g/h / 764 g/h
Potencia total gas ciudad (G130)	10,7 kW
Número de quemadores	5 (1 triple corona, 1 rápido, 3 semi-rápidos)
Quemador triple corona	3,8 kW
Quemador rápido	2,2 kW
Quemador semi-rápido	1,65 kW
Diámetro de recipientes recomendado (triple corona)	180 - 260 mm
Diámetro de recipientes recomendado (rápido)	180 - 260 mm
Diámetro de recipientes recomendado (semi-rápido)	120 - 240 mm
Conexión de gas	G 1/2" (fija o flexible)
Categoría de gas	III1c2E+3+
Dispositivo de seguridad	Termopar (apagado automático si llama apagada)
Encendido	Encendido electrónico integrado (chispa)
Material de la superficie	Vitrocerámica
Mantenimiento	Limpieza manual con paño suave y detergente neutro
Incluido en la entrega	Inyectores de repuesto para diferentes gases, juntas, escuadras

Preguntas frecuentes - EGT7355NOK AEG-ELECTROLUX

¿Cómo encender un quemador?

Presione la perilla correspondiente y gírela hacia la izquierda hasta la posición máxima. Manténgala presionada unos 5 segundos para calentar el termopar. Después del encendido, ajuste la llama.

¿Qué hacer si el quemador no enciende?

Verifique la alimentación eléctrica (fusible, conexión). Asegúrese de que la tapa y la corona del quemador estén correctamente colocadas. Si la chispa no se produce, limpie la bujía de encendido.

¿Se puede usar la placa sin electricidad?

Sí, en caso de corte de corriente, acerque una llama (encendedor, cerilla) al quemador, presione la perilla y gírela a la posición máxima. El gas se encenderá manualmente.

¿Cómo limpiar los quemadores de latón?

Prepare una mezcla 50% agua / 50% vinagre de vino. Remoje las coronas máximo 10 minutos, frote con una esponja, enjuague y seque cuidadosamente. Los quemadores de latón pueden oscurecerse con el tiempo, es normal.

¿Qué tipos de gas son compatibles?

El aparato se suministra para gas natural G20/G25 (20/25 mbar). Puede convertirse para butano/propano G30/G31 (28-30/37 mbar) o gas ciudad G130 (8 mbar) cambiando los inyectores suministrados.

¿Cómo ajustar el nivel mínimo de la llama?

Después de la conversión de gas, retire la perilla y ajuste el tornillo de ajuste con un destornillador fino. Los ajustes dependen del tipo de gas (consulte el manual). Asegúrese de que la llama no se apague al girar rápidamente de máximo a mínimo.

¿Cuál es la distancia mínima respecto a paredes o muebles?

La instalación debe respetar un espaciado mínimo. Generalmente, al menos 50 mm en los lados y en la parte trasera. Consulte el plano de empotramiento en el manual para valores precisos.

¿Qué hacer en caso de fuga de gas?

Nunca use una llama para detectar una fuga. Use una solución jabonosa: si aparecen burbujas, cierre la llave de gas y contacte a un profesional. No toque ningún interruptor eléctrico.

¿Se puede colocar un recipiente sobre dos quemadores?

No, cada recipiente debe estar centrado en un solo quemador. No coloque recipientes inestables o cuyo fondo sobresalga de las perillas de control. Use diámetros adecuados al quemador.

¿Cómo reemplazar el cable de alimentación?

Use exclusivamente un cable de tipo H05V2V2-F T90 (o equivalente) de sección adecuada. El cable de tierra (amarillo/verde) debe ser 2 cm más largo que el cable de fase. Llame a un electricista calificado.

MANUAL DE USUARIO EGT7355NOK AEG-ELECTROLUX

1 Queimador semi-rápido
2 Queimador rápido
3 Queimador de tripla coroa
4 Comandos

3.2 Botoes de commando

A) Tampa do queimador
B) Coroa do queimador
C) Ignião
D) Termóstato

ADVERTÉNCIA

A) Parafuso de by-pass

A) vedante fornecido
B) suportes fornecidos

8.7 Possibilities de encastrar

A) Capac arzator
B) Coroana arzator
C) Bujie de aprindere
D) Termocuplu

AVERTIZARE

Nu tinei apasat butonul de control mai mult de 15 secunde.

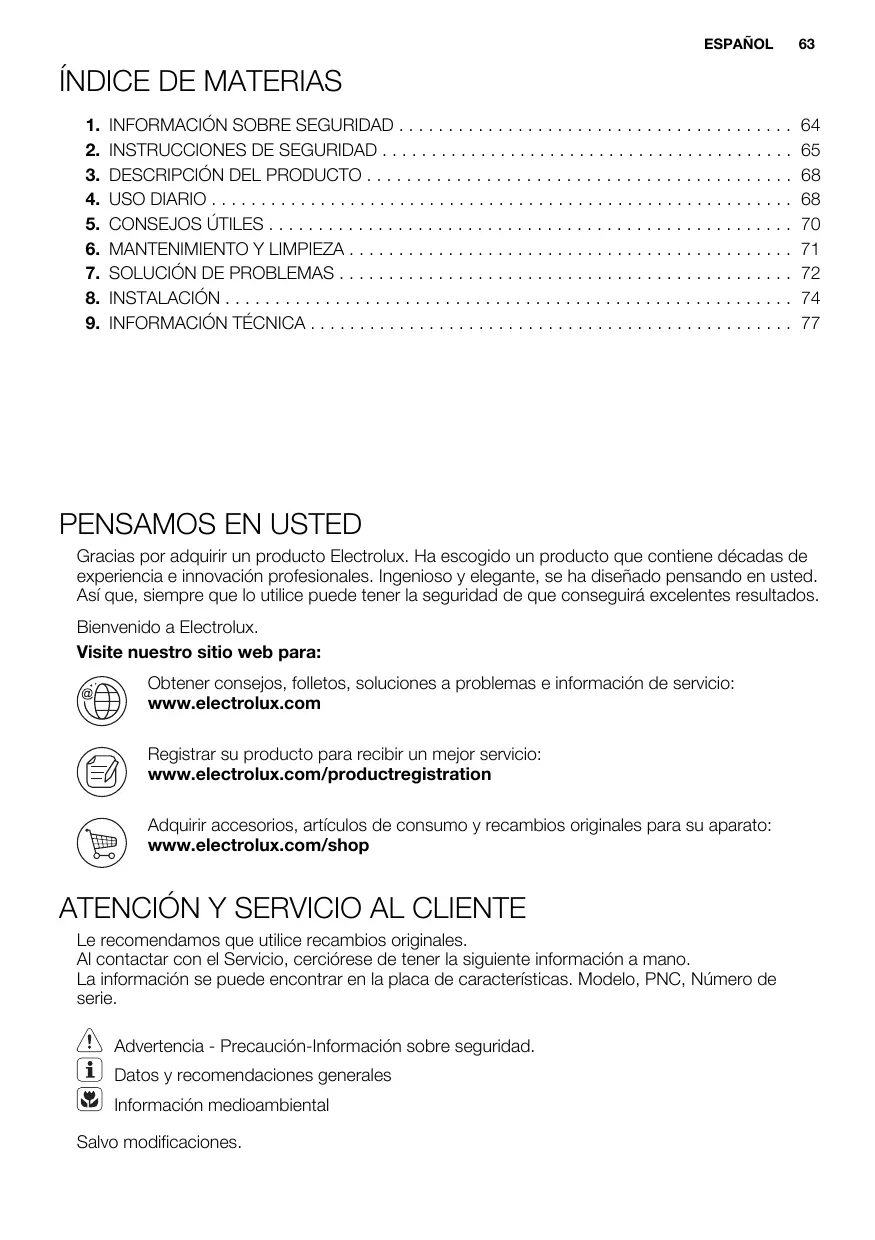

1. INFORMACION SOBRE SEGURIDAD 64
2. INSTRUCCIONES DE SEGURIDAD 65
3. DESCRIPCION DEL PRODUCTO 68
   4.USO DIARIO 68
4. CONSEJOS UTILES 70
5. MANTENIMIENTO Y LIMPIEZA 71
6. SOLUCION DE PROBLEMAS 72
7. INSTALLACION 74
8. INFORMACION TECNICA 77

PENSAMOS EN USTED

Gracias por adquirir un produit Electrolux. Ha escogido un produit que contiene décadas de experiencia e innovación profesionales. Ingenioso y Elegant, se ha disnado pensando en usted. Así que, siempre que lo utilise pueda tener la seguridad de que suguirá excelentes resultados.

Bienvenido a Electrolux.

Visite{nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e informacion de service: www.electrolux.com

Registrar su producto para recibir un mejor servicios: www.electrolux.com/productregistration

Adquirir accesos, articulos de consumo y recambios originales para su aparato: www.electrolux.com/shop

ATENCION Y SERVICIO AL CLIENTE

Le recomendamos que utilise recambios originales.

Al contactar con el Servicio, cerciorese de tener la?singulare informacion a mano.

La información se pueda encontrar en la placá de característica. Modelo, PNC, Número de série.

Advertencia - Precaúnion-Información sobre seguidad.

Datas y recomendaciones generales

Información medioambiental

Salvo modificaciones.

1. INFORMACION SOBRE SEGURIDAD

Antes de instalar y utiliser el aparato, lea atentamente las instrucciones realizadas. El fabricante no se hace responsable de los días y lesiones causados por una instalación y uso Incorrectos. Guarde siempre las instrucciones jusqu'à con el aparato para futuras consultas.

1.1 Seguidad de niños y personas vulnerables

ADVERTENCIA

Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilisé por niños de 8 años en adelante y por personas cuyas capacities físicas, sensoriales o mentalaes estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que@cuenten con la supervisión de una persona que se responsabilece de su seguridad.
• No deje que los niños juguen con el aparato.
• Mantenga los materiales de embalaje alejados de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando está的功能ando o enfriándose. Las piezas de fácil acceso estar calientes.
• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.
• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

1.2 Seguridad general

• El aparato y las piezas accesibles se calientan mucho durante el funcionaimiento. No toque las resistencias.

• No acontece el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.

• Cocinar con grasa o aceite sin estar presente pueda resultar peligrosso, ya que podra occasionarse un incenso.

• Nunca intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ig-nífuga.
• No utilise las superficies de cocccion para almacenar alimentos.
• No utilise un limpiador a vape para limpiar el aparato.
• No deje objetos metálicos, como cuchillos, tenedores, cuccharas o tapas sobre la superficie de coccción para evaporar que se calienten.
• Si la superficie vitrocerámica está agrietada, apague el aparato para estar el riesgo de descarga electrica.

2. INSTRUCCIONES DE SEGURIDAD

Este aparato esADECADOParos les
siguientesmercados: FR IT PT RO ES

2.1 Instalación

ADVERTENCIA

Sólo un electricistariallicado
puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilise un aparato dañado.
• Siga las instrucciones de instalación sugministradas con el aparato.
• Respete sempre la distancia minima entre el aparato y los demás electrodomésticos y mobiliario.
• El aparato es pesado, tengacuidado siempre cuando lo mueva. Utilice siempre guantes de proteccion.
  Proteja las superficies cortadas con un material sellante para evaporar que la humedad las hinche.
  Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato+junto a una puerta o debajo de una planta. De esta for

ma se evita que los recipientes calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.
• La base del aparato se pueda calentar. Se recomienda colocar un panel deSeparatedación incombustible bajo el aparato para evaporar acceder a la base.

Conexión electrica

ADVERTENCIA

Riesgo de incendios y descargas electricas.

• Todas las conexiones electricas deben realizarlas electricistas@cualificados.
• El aparatoDebe quedar conectado a tierra.

• Antes de efectuarrialquier tipo de operation, compruebe que el aparato estedesenchufado de la corrente electrica.

• Utilice el cable de red electrica adecau-do.

• Coloque los cables electricos de forma que no se pueda enredar.
• Asegürese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de comida calientes cuando conecte el aparato a las tias cercanas.
• Asegürese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadequado puede provocar que el terminal se caïlate en excesso.
• Asegürese de que hay instalada una proteccion contra descargas electricas.
• Establezca la descarga de tracción del cable.
• Asegürese de no provocar danos en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con el servicios técnico paraonian cable de red dañado.
• La instalación electrica debe tener un dispositivo de aislamiento que permitalescunar el aparato de todos lospolos de la red. El dispositivo de aislamento debe tener una aperture decontacto con una anchura minima de 3mm.
• Use únicamente dispositivos de aislamento apropriados: linea con protección contra los cortocircuitos, fusibles (como tornado que能把n retirarse del soporte),dispositivos de fuga a tierra y contactores.

Conexión del gas

• Todas las conexiones de gas deben realizarse por personalrialficado.
• Compruebe que el aire circula libremente alrededor del aparato.
• La plac de caracteristicas contiene informacion sobre el suministro de gas.
• Este aparato no está connectado a un dispositivo que evacúa los productos de combustión. Asegúrese de conectar el aparato según la normativa de instalación vigente. Preste atencion a los requisitos sobre ventilación adecuada.

2.2 Uso

ADVERTENCIA

Riesgo de lesiones, quemaduras o descargas electricas.

• Utilice este aparato en entornos domésticos.
• No cambie las specifications de este aparato.
• No utilise un temporizador externo ni un sistema de mando a distanciaSeparatedo para utiliser el aparato.
• No deje nunca el aparato desatendido,msteadasistencionamento.
• No utilise el aparato con las manos mojadas o cuando esté en contacto con el agua.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Puede alcanzar temperaturas elevadas.
• Apague las zonas de coccción cuando se han comeado.
• No utilise el aparato como superficie de trabajo o almacenimiento.
• Si la superficie del aparato está agrieta, desconecte inmediamente el aparato de la fuente de alimentacion. De esta forma evitara descargas electricas.

ADVERTENCIA

Existe仇恨 de explosión o incendio.

• Las grasas o aceites calientes能把 genera vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.
• Los vapeores que liberan los aceites muy calientes peuvent provocar combustiones imprevistas.
• El aceite uso, que pueda contener restos de alimentos, puede provocar incendios a temperatas más bajas que el aceite utilizado por primera vez.
• No Coloque produits inflamables ni objetivos mojados con produits inflamables, dentro, cerca o encima del aparato.
• No intente apagar un fuego con agua.
  Desconecte el aparato y cubra la llama con una tapa o una manta ignifuga.

ADVERTENCIA

Podrdaanar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• Nocede que el contenido de los utensilios de cocina hierva hasta evaporarse.
• Evite la caía de objetos o utensilios de cocina en el aparato. La superficie pueda dañarse.
• No encienda las zonas de coccción sin utensilios de comida o con"Thesevacías.
• No coloque papel de aluminio sobre el aparato.
• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada,;puede arañar la vitrocerámica. Levante siempre these los objetos cuandoonga que moverlos sobre la superficie de cocción.
• Disponga de buena ventilación en la salla donde instale el aparato.
• Cerciórese de que los orificios de ventilación no está obstruidos.
• Utilice únicamente recipientes estables con forma adecuada y diametro superior al tamanio de los quemadores. Exist te riesgo de sobrecalentamento y rotura de la placa de vidrio (en su caso).
• Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición Tmaxima a la minima.
• Asegürese de que los recipientes están centrados sobre los anillos y no sobresalen por los bordes de la superficie de coccción.

• Utilice únicamente los accesos suministrados con el aparato.

• No instale en el quemador un difusor de llamas.

2.3 Mantenimiento y limpieza

ADVERTENCIA

Podrda dañar el aparato.

• Limpie periodicamente el aparato para evaporar el deterioro del material de la superficie.
• No utilise pulverizadores ni vapor de agua para limpar el aparato.
• No lave los quemadores en el lavavajillas.
• Limpie el aparato con un pañó suave humedecido. Utilice sólo detergentes neutros. No utilise products abrasivos, estropajos duros, disolventes ni objetivos de metal.

2.4 Eliminación

ADVERTENCIA

Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber como desechar correctamente del aparato.
• Desconecte el aparato de la red.
• Corte el cable de connexion a la red y desechelo.
• Aplaste los tubos de gas externos.

3. DESCRIPCION DEL PRODUCTO

3.1 Disposition de las zonas de cocción

1 Quemador semi rápido
2 Quemador rápido
3 Quemador de triple corona
4 Mandos de control

3.2 Mandos de control

Simbolo	Descripción
●	No se suministra gas / posición de apagado
○	Posición de en-cendido / sumi-nistro de gas má-ximo

Simbolo	Descripción
	Suministro de gas minimo

4. USO DIARIO

ADVERTENCIA

Consulte el capitulo "Información sobre seguridad".

4.1 Encendido del quemador

ADVERTENCIA

Tenga mucho cuidado cuando utilise el fuego al máximo en el entorno de la comida. El fabricante declina toda responsabilidad en caso de uso indebido de la llama.

Encienda siempre el quemador antes de colocar las cacerolas o sartenes.

Para encender el quemador:

1. Gire el mando de control hacer la izquierda hasta la posicion maxima ( ) y presionelo.

2. Manténgalo presionado durante aproximadamente 5 segundos; de esta forma el termopar se calentará. De lo contrario, el suministro de gas se in- terrumpirá.

3. Ajuste la llama antes de que se normalice.

Si el quemador no se enciende.
tras variousintentos,compruebe que el anillo y la tapa del quemador está bien colocados.

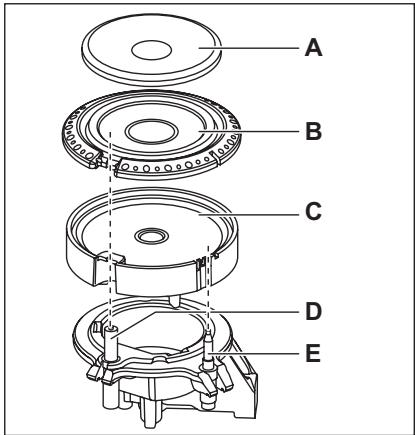

A) Tapa del quemador
B) Corona del quemador de latón
C) Corona del quemador
D) Bujía de encendido
E) Termopar

A) Tapa del quemador
B) Corona del quemador
C) Bujía de encendido
D) Termopar

ADVERTENCIA

No mantenga presionado el mando durante más de 15segundos. Si el quemador no se enciende al cabo de 15segundos, suelte el mando de control, girelo hasta la posicion de apagado y espere al menos 1 minuto antes de volver a intentar encender el quemador.

Si no hay suministro electrico podra encender el quemador sin necessities del dispositivo electrico; en este caso arrime una llama al quemador, empujé el mando de control pertinente hacía bajo y girelo a izquierdas hasta la posic-. tion de maximizinga calidad de gas.

Si el quemador se apaga accidentalmente, gire el mando de control hasta la posicion de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.

Cuando se enciende la corrente,
tras la instalacion o después de
un corte en el suministro electrico,
suele ser normal que el generator
de las chispas se active automatically. Este es correcto.

4.2 Apagado del quemador

Para apagar la llama, gire el mando hasta el síbolo .

ADVERTENCIA

Recuerde que debe bajar o apagar la llama antes de retiring los recipientes de los quemadores.

5. CONSEJOS UTILES

ADVERTENCIA

Consulte el capitulo "Información sobre seguridad".

5.1 Menos Consumo de energia

• En la medida de lo possible, cocine siempre con los recipientes tapados.
• Cuando el liquido comience a hervir, reduzca la llama de tal forma que el liquido siga cocciendo.

Utilice utensilios de cocina con diámetros adequados para el時間 de los quemadores.

Quemador	Diámetro de los utensibles de cocina
Triple corona	180 - 260 mm
Rápido	180 - 260 mm
Semi<rápido (trasero izquierdo)	120 - 240 mm
Semi<rápido (delante- ro Derecho)	120 - 200 mm
Semi<rápido (delante- ro izquierdo)	120 - 200 mm

ADVERTENCIA

No实用性 sartenes de hierro fundido, fuentes de barro cocido niplacas de grill o de tostadora enlos quemadores de gas.

ADVERTENCIA

Asegürese de que las bases de los recipientes no cubran los mandos de control. Si los mandos de control están bajo las bases de los recipientes, la llama lo calienta.

No coloque un@mismo recipientene en dos quemadores.

ADVERTENCIA

Asegúrese de que las asas de los utensilios de cocina no sobresalen del borde frontal de la placá de coccción. Asegúrese de que los recipiententes están centrados sobre los anillos para Obtener la maxima estabilidad y reducir el Consumo de gas.

No coloque recipientes inestables o deformados en los anillos para evapor salpicaduras y lesiones.

ADVERTENCIA

No use un difusor de llamas.

ADVERTENCIA

Los liquidos detramados durante la cocción poden hacer que se rompa el cristal.

Información sobre acrilamidas

Importante Según losutures descubrimientoscientificos,el tostado intensivo de los alimentos,especially de los productos que contienen almidón,couldeser un riesgo para la salute.Por estarzón,se recomienda cocinar a bajas temperatas y no tostar excessivamente los alimentos.

6. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA

Consulte el capitulo "Información sobre seguridad".

ADVERTENCIA

Para limpiar el aparato, primero apagueulo y déjelo enfiar. Antes de limpiar o realizar tareas de mantenimiento, desconnecte el aparato de la red electrica.

Los arañazos o las marcas oscu-ras en la superficie no afectan alfunciimiento normal del aparato.

ADVERTENCIA

Una elevada concentración de humedad o la inmersión de los quemadores en agua durante demasiado tiempo puede darar su superficie.

• Puede retirar las rejoillas para poderar la limpieza de la plac.
• Para limpiar la tapa esmaltada, utilise agua jabonosa Templada y séquela ciuidadosamente antes de volver a colocarla en su situ.

• Las coronas de los quemadores de la tón能把 oscurecerse con el uso. Para eliminar las marcas oscuras, proceda de lasuma forma:

• Prepare una mezcla de agua y vinagre de vino al 50% .

• Sumerja las coronas en la mezcla durante un máximo de 10关键时刻. Retire las marcas con una esponja.
• Enjuague las coronas con agua para eliminar la mezcla y sequelas con cuidado.
• Lave las partes de acero inoxidable con agua y séquelas a fondo con un pañosuave.
• Los soportes para sartenes no son resistentes al lavado en lavavajillas. Deben lavarse a mano.

• Cuando lave los soportes para sartenes a mano,onga cuidado al secarlos ya que el esmaltadodea en occasions aristas rugosas. Si fuera necessario, elimine las manchas dificiles con un limpiador en pasta.

• Después de limpiar los soportes para sartenes, asegúrese de colocarlos en la posición correcta.

• Asegürese de que los brazos de los soportes para sartenes estén en el centro del quemador para que este funciona correctamente.

- Tenga uno cuidado cuando cambie los soportes para sartenes para estar dañar la parte superior de la placà.

Després de limpiarlo, seque el aparato con un paño suave.

Los soportes para sartenes se mantienen en la posicion correcta porque se colocan en pasadores metálicos instalados en los lados de la placía de coccción. Para facilitar la limpieza, los soportes para sartenes能把n retirarse de la placía de coccción. Levante los soportes para sartenes y manténgalos en posicion horizontal como se muestra en elultimate refrico.

No levante los soportes para sartenes en ángulo, porque ejercerá presión en los pasadores metálicos. Esto pourrait darar los pasadores y romperlos.

La forma de los soportes para sartenes y lacantidad de quemadores pueda ser differsentes enotiros modelos del aparato.

Eliminar la sociedad

1. • Elimine de inmediato: restosFundidos de plástico, papel de alumi-nio y alimentos que contengan azúcar.

2. Apague el aparato y déjelo en-friar antes de limpiar: restos de cal, marcas de agua, manchas de gra-sa y decoloraciones metálicas. Utilice un limpiador especial para placas o superficies.

3. Limpie el aparato con un paño suave humedecido con agua y detergente.

4. Al final seque el aparato con un paño limpio.

ADVERTENCIA

De No utilise cuchillos, rascadores o instrumentos similares para limpiar la superficie del cristal o entre los anillos de los quemadores y el marco (en su caso).

ADVERTENCIA

No deslice los utensilios de cocina sobre el cristal porque pueda rayar la superficie. Además, no deje caer objetos duros o aflilados sobre el cristal o el borde de la placadococciación.

6.1 Limpieza de la bujía de encendido

Esta funciona se obtiene a工程技术 de una BJUa de encendido ceramica con un electrodo metalico. Mantenga siempre limpios these components para evitar problemas de encendido y asegurese de que los orificos de la corona del quemador no esten obstruidos.

6.2 Mantenimiento periodico

Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regularmente y por el Centro de servicios专业技术o local.

7. SOLUCION DE PROBLEMAS

Problema	Causa probable	Solución
No se produce chispal atratar de encender el gas	No hay suministro elec-trico	Asegúrese de que la unidad está enchufada y de que el interruptor electrico está encendi-do.Compruebe los fusibles Si el Fuseible salta más de una vez, póngase en contacto con un electricistarialducido.
	·La taps y la corona del quemador no está bien colocadas.	·Compruebe que la corona y la taps del quemador está bien colocadas.
La llama se apaga justo afterwards de encenderse	·El termopar no está lo suficientemente caliente	·Después de encenderla llama, mantenga pulado el mando duranteunos 5seguidos.
El circulo de gas no arde uniformmente	·La corona del quema-dor está bloqueada con restos de comida	·Asegúrese de que el in-yector principal no está bloqueado y de que el anillo del quemador es-té limpio.

En caso de fallo, trate primero de SOLUTIONAR el problema por sus medios. Si no lo gramasubsanar el problema,pongase encontacto con el Centro de servicios专业技术ocal.

Si el aparato se ha utilisé de forma incorrecta o si la instalación no ha sido realizada por un técnico homologado, se facturará la visita del工程技术 del service o del distribuidor, incluso en el caso de que aparato se encontrar aún en garantía.

Estos datos son necessarios para poder ayudarle de manière

en la placac de caractésticas suministrada.

- Descripción del Modelo -Numero de producto (PNC) - Nível de série (S.N.) .... Utilice solo piezas de recambio originales. Puede obtenerse del Centro de servicios专业技术 y en las tiendas de repuestos autorizadas.

7.1 Etiquetas incluidas en la bolsa de accesorios

Pegue las etiquetas adhesivas como se muestra a continuación:   Péguela en la etiqueta de garantía y envíe esta parte 2 Péguela en la etiqueta de garantía y guarde esta parte 3 Péguela en el manual de instructcciones

8. INSTALLACION


ADVERTENCIA

Consulte el capitulo "Información sobre seguridad".

ADVERTENCIA

Las siguientes instrucciones de montaje, conexión yostenimiento lasDebtelearvarcabo personalequalido de acuerdo con lalegislation yla normativa vigentes.

8.1 Conexión de gas

Elija conexiones fjias o utilise un tubo flex-ble de acero inoxidable que cumpla la normativa vigente. Si utilizes tubos metálicos flexibles,onga cuidado de que no entrega en contacto con las partes mviles ni estén retorcidos. Preste también aten- ción cuando la placas se instale junto con unorno.  Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendedos. La connexion ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la connexion en la direction adequada y apriete todo.  A) Extremo del eje con tuerca B) Arandela C) Codo

Gas liquido

Use el soporte del tubo de goma para el gas liquido. Acople siempre la junta. Continué con la connexion del gas. El tubo flexible se pueda aplicar cuando: - la temperatura que alcance no supere la temperatura ambiente (más de 30 °C); - no teng a una longitud superior a 1.500 mm; - no presente obturaciones; - no está sometido a tracción o torsión; - no entre en contacto con cordes o esquinas cortantes; - se pueda revisar con fácilidad para ver-. ficar su estado. El control de la correcta conservacion del tubo flexible consiste en comprobar lo singular: - no presente arañazos, cortes, MARCAS de quemaduras en ambos extremos y toda la longitud; - el material no está end缬cido, sino que presente una elasticidad correcta; - las abrazaderas de sujeción no está oxidadas; - el plazo de caducidad no ha vencido. Si observa uno o más defectos, no repare el tubo: cámbielo.  Cuando la instalacion este terminada, asegurese de que el sello de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama.

8.2 Sustitución de los injectores

1. Retire los soportes para sartenes. 2. Retire las tapas y las coronas del quemador. 3. Con una llave tubular del 7, desatornille y retire los inyectores y sustituyalos por los adecuados al tipo de gas que va a utiliser (consulte la tabla del capitulo "Información técnica"). 4. Vuelva a montar las piezas siguiendo el procedimiento anterior enorden inverso. 5. Sustituya la plac de caracteristicas (situada cerca del tubo de suministro de gas) por la plac correspondiente al nuevo tipo de suministro de gas. Encontrará esta plac en el embalaje del aparato. Si la presión del suministro de gas se puedacaejar o esdifferente de la necessitiesa,debe instalar un regulator de presiencia adecuado en el tubo del suministro de gas.

8.3 Ajuste del nivel minimo

Paraaabstarenlinelminimo delquemadores: 1. Encienda el quemador. 2. Gire el mando hasta la posicion minima. 3. Retire el mando 4. Con un destornillador plano, ajuste la posición del tornillo de derivación.  A) Tornillo de derivación - Si cambia del gas natural G20 de 20 mbares al gas liquido, apriete totalmente el tornillo de derivacion. - Si cambia de gas liquido a gas natural G20 de 20 mbares, desatornille el tornillo de derivacion aproximamente un cuarto de vuelta (media vuelta para el quemador de triple corona).

ADVERTENCIA

Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición Tmaxima a la posición minima.

8.4 Conexión electrica

- Conecte el aparato a tierra conforme a las precauciones de seguridad. - Asegürese de que el voltaje nominal y el tipo de suministro que indica la placadoatos先进技术 coinciden con los del lugardonde seva instalar el aparato - Este aparato se suministra con un cable de alimentacion. Debe estar equipoado con un enchufe adecuado, capaz de soportar la energia indicada en la plaza decharacteristicas. El enchufe se debe colocar en una toma de corriente adequada. - Cualquier sustitución de los componentes electricos debe dejarse en manos del personal del Centro de servicios专业技术 o de un profesionalrialducido y homologado. - Utilice siempre una toma con aislamiento de connexion a tierra correctamente instalada. - Asegürese de que se pueda acceder al enchufe del suministro de red una vez instalado el aparato. - No desconecte el aparato tirando del cable de connexion a la red. Tire siempre del enchufe. - El aparato no se debe conectar con un cable de prolongacion, adaptador o conexion multiple (riesgo de incendio). Asegürese de que la conexion a tierra cumple la legislacion y normas vigilentes. - El cable de alimentación se debe colocar de forma que no entre en contacto con ninguna pieza caliente. - El aparato debeconectarse al suministro electrico con un dispositivo que permita desconectar el aparato deicho suministro en todos los polos conSeparatedencia minima de 3 mm entre s; por典型案例, disyunteores automaticos de proteccion en linea, fusibles o disyuntores de fuga a tierra. - Ninguna parte del cable de connexion debe alcanzar una temperatura de 90^ . El cable neutro de color azul debe ir connectado a la borna "N" de la regleta. El cable de fase de color marron (o negro) (conectaro a la borna "L" de la regleta) debe estar siempre connectado a la fase con corrente.

8.5 Sustitución del cable de connexion

Si deseña cambiar el cable de connexion, utilise únicamente H05V2V2-F T90 o un tipo equivalente. Asegúrese de que la sección de cable sea adequúa para la tensión y la temperatura de functionamiento. El cable de puesta a tierra de color amarillo/verde debe serunos 2 cm más largo que el cable de fase marrón (o negro).

8.6 Encastrado

   A) sello suministrado B) abrazaderas suministradas

8.7 Posibilidades de insertión

Unidad de comida con puerta

El panel instalado bajo de la placía debe所提供r retirarse fácilmente y permitir el acceso en caso de que seanecessary realizar una intervención de assistencia技术水平.  A) Panel extraible B) Espacio para las conexiones

Unidad de comida con horno

Las dimensiones del hueco para la encimera deben Respectar lasindicaciones y elmueble de cocinaDebeatar con ventilaciones que permitan un suministro continuo de aire. La connexion electrifica de la encimera y el hora debe instalarse por separado para garantizar la seguridad y poderrirtar fácilmenteelhorno de la unidad.

9. INFORMACION TECNICA

Dimensiones de la placá de coccción

Anchura:	740 mm
Longitud:	510 mm

Dimensiones del hueco para la encimera

Anchura:	560 mm
Longitud:	480 mm

Consumo calorifico

Quemador de triple corona:	3.8 kW
Quemador=rápido:	2.2 kW
Quemador semi=rápido:	1.65 kW
POTENCIA TOTAL:	G20 (2H) 20 mbares = 10.95 kW G30 (3+) 28-30 mbares = 778 g/h G31 (3+) 37 mbares = 764 g/h
Suministro electrico:	230 V ~ 50 Hz
Categoría:	II2H3+
Conexión del gas:	G 1/2"
Suministro de gas:	G20 (2H) 20 mbares
Clase de aparato:	3

Diámetros de las derivaciones

Quemador	Ø de la derivación en 1/100 mm	Quemador	Ø de la derivación en 1/100 mm
Semi=rápido	32	Triple corona	56
Rápido	52

Quemadores de gas para GAS NATURAL a G20 20 mbares

QUEMADOR	POTENCIA NORMAL kW	iny. 1/100 mm
Semi=rápido	1.65	86
		x
Rápido	2.2	98
		x
Triple corona	3.8	146

Quemadores de gas para GLP (Butano / Propano) G30/G31 a 28-30/37 mbares

QUEMADOR	POTENCIA NORMAL kW	iny. 1/100 mm	G30 28-30 mbares	G31 37 mbares
			g/h	g/h
Semi=rápido	1.6	64	116	114
Rápido	2.1	076	153	150
Triple corona	3.8	98	276	271

10. ASPECTOS MEDIOAMBIENTALES

Recycle los materiales con el significo. Coloque el material de embalaje en los contenedoresADECUADOS para su reciclaje. Ayude a proteger el medio ambiente y la salute Pública, asi como a reciclar residuos de aparatos electricos y electrónicos. No deseche los aparatos marcados con el symbolo 📁 jusqu to con los residuos domesticos. Lleave el producto a su centro de reciclaje local o póngase en contacto con su-oficina municipal.
