Tipo de producto	Placa de cocción a gas
Marca	AEG-ELECTROLUX
Modelo	EGG7253NOX
Dimensiones (An x L)	744 x 510 mm
Dimensiones de empotrado (An x L)	560 x 480 mm
Alimentación eléctrica	230 V ~ 50 Hz
Alimentación de gas	G20/G25 (20/25 mbar), G30 (28-30 mbar), G31 (37 mbar), G130 (8 mbar)
Potencia total de gas	12 kW (G20/G25)
Quemador triple corona	4.0 kW
Quemador rápido	3.0 kW
Quemador semi-rápido	2.0 kW
Quemador auxiliar	1.0 kW
Número de quemadores	4
Encendido	Electrónico con bujía de encendido
Seguridad	Termopar de seguridad, dispositivo de seguridad para niños
Limpieza	Paño suave, detergente neutro; no usar limpiador a vapor
Piezas de repuesto	Inyectores, coronas, tapas, bujías, termopar
Reparabilidad	Intervención por profesional cualificado
Clase del aparato	3
Categoría de gas	III1c2E+3+
Conexión de gas	G 1/2"
Accesorios incluidos	Junta de estanqueidad, escuadras, inyectores de repuesto, etiquetas
Manual de instrucciones	48 páginas, disponible en español

Preguntas frecuentes - EGG7253NOX AEG-ELECTROLUX

¿Cómo encender un quemador?

Presione la perilla correspondiente y gírela hacia la izquierda hasta la posición máxima (encendido). Mantenga presionada durante 10 segundos para calentar el termopar. Si el quemador no se enciende después de 15 segundos, suelte la perilla, espere 1 minuto y vuelva a intentarlo.

¿Por qué la llama se apaga después del encendido?

Esto se debe a que el termopar no se ha calentado lo suficiente. Después de encender la llama, continúe presionando la perilla durante aproximadamente 5 segundos adicionales. Si el problema persiste, verifique que la corona y la tapa del quemador estén correctamente colocadas.

¿Cómo limpiar la placa de cocción?

Apague el aparato y déjelo enfriar. Limpie con un paño suave y un detergente neutro. No utilice nunca un limpiador a vapor, productos abrasivos ni estropajos. Los soportes para ollas deben lavarse a mano y no en el lavavajillas.

¿Qué tipos de gas puedo usar?

El aparato puede funcionar con gas natural (G20/G25 a 20/25 mbar), gas licuado (G30 a 28-30 mbar o G31 a 37 mbar) y gas ciudad (G130 a 8 mbar). El ajuste del gas debe realizarlo un profesional cualificado.

¿Cuáles son las dimensiones de la placa?

Las dimensiones de la placa de cocción son 744 mm de ancho y 510 mm de largo. Las dimensiones del hueco de empotrado son 560 mm de ancho y 480 mm de largo.

¿Cómo reemplazar los inyectores?

Desmonte los soportes para ollas, las tapas y las coronas. Con una llave de 7 mm, desenrosque los inyectores viejos y reemplácelos por los adecuados al tipo de gas. Vuelva a montar en orden inverso y reemplace la placa de características. Esta operación debe ser realizada por un profesional cualificado.

¿Qué hacer en caso de corte de electricidad?

Puede encender los quemadores manualmente acercando una llama (encendedor o cerilla) al quemador, mientras presiona y gira la perilla. El generador de chispas se reactivará automáticamente después de restablecer la corriente.

¿Cómo activar la seguridad para niños?

Si su aparato está equipado con un dispositivo de seguridad para niños, recomendamos activarlo. Consulte el manual de instrucciones para el procedimiento específico. Generalmente, implica bloquear las perillas para evitar su uso por niños.

¿Por qué las llamas son irregulares?

Las llamas irregulares suelen deberse a una corona del quemador obstruida por residuos de alimentos. Verifique que el inyector no esté obstruido y limpie la corona. Asegúrese también de que la tapa esté correctamente colocada.

¿Cómo instalar la placa de cocción?

La instalación debe ser realizada por un profesional cualificado. Respete las dimensiones de empotrado (560 x 480 mm), asegure una ventilación adecuada y realice las conexiones eléctrica (230 V) y de gas conforme a las normas vigentes. Use la junta de estanqueidad suministrada.

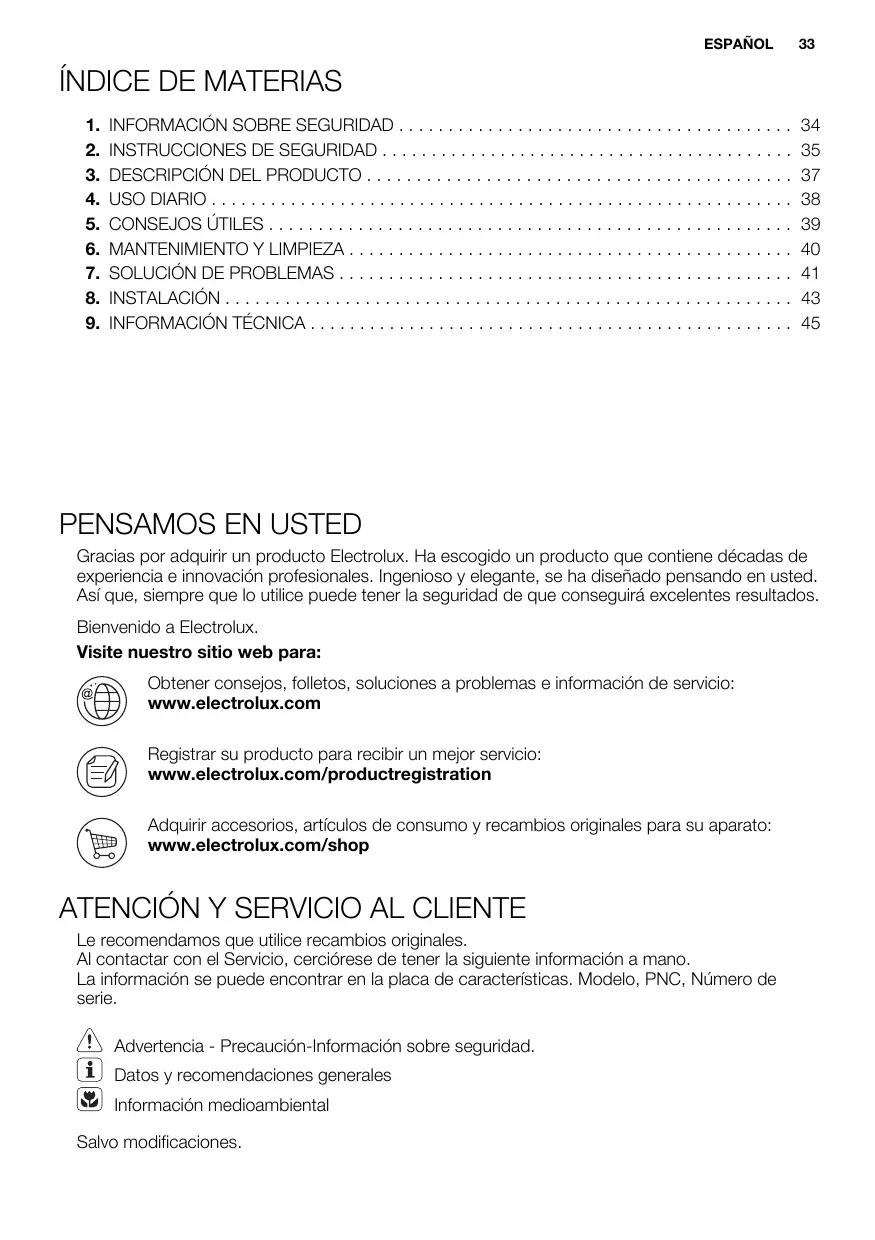

MANUAL DE USUARIO EGG7253NOX AEG-ELECTROLUX

1. INFORMACION SOBRE SEGURIDAD 34
2. INSTRUCCIONES DE SEGURIDAD 35
3. DESCRIPCION DEL PRODUCTO 37
   4.USO DIARIO 38
4. CONSEJOS UTILES 39
5. MANTENIMIENTO Y LIMPIEZA 40
6. SOLUCION DE PROBLEMAS 41
7. INSTALLACION 43
8. INFORMACION TECNICA 45

PENSAMOS EN USTED

Gracias por adquirir un produit Electrolux. Ha escogido un produit que contiene décadas de experiencia e innovación profesionales. Ingenioso y Elegant, se ha disnado pensando en usted. Así que, siempre que lo utilise pueda tener la seguridad de que suguirá excelentes resultados.

Bienvenido a Electrolux.

Visite{nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e informacion de service: www.electrolux.com

Registrar su producto para recibir un mejor servicios: www.electrolux.com/productregistration

Adquirir accesos, articulos de consumo y recambios originales para su aparato: www.electrolux.com/shop

ATENCION Y SERVICIO AL CLIENTE

Le recomendamos que utilise recambios originales.

Al contactar con el Servicio, cerciorese de tener lasuma informacion a mano.

La información se pueda encontrar en la placá de característica. Modelo, PNC, Número de série.

Advertencia - Precaúnion-Información sobre seguidad.

Datas y recomendaciones generales

Información medioambiental

Salvo modificaciones.

1. INFORMACION SOBRE SEGURIDAD

Antes de instalar y utiliser el aparato, lea atentamente las instrucciones realizadas. El fabricante no se hace responsable de los días y lesiones causados por una instalación y uso Incorrectos. Guarde siempre las instrucciones jusqu'à con el aparato para futuras consultas.

1.1 Seguidad de niños y personas vulnerables

ADVERTENCIA

Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilisé por niños de 8 años en adelante y por personas cuyas capacities físicas, sensoriales o mentalaes estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que@cuenten con la supervisión de una persona que se responsabilece de su seguridad.
• No deje que los niños juguen con el aparato.
• Mantenga los materiales de embalaje alejados de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando está的功能ando o enfriándose. Las piezas de fácil acceso estar calientes.
• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.
• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

1.2 Seguridad general

• El aparato y las piezas accesibles se calientan mucho durante el funcionaimiento. No toque las resistencias.

• No acontece el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.

• Cocinar con grasa o aceite sin estar presente pueda resultar peligrosso, ya que podra occasionarse un incenso.

• Nunca intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ig-nífuga.
• No utilise las superficies de cocccion para almacenar alimentos.
• No utilise un limpiador a vape para limpiar el aparato.
• No deje objetos metálicos, como cuchillos, tenedores, cuccharas o tapas sobre la superficie de coccción para evaporar que se calienten.

2. INSTRUCCIONES DE SEGURIDAD

Este aparato es adequado para los seguidentesmercados: FR IT ES

2.1 Instalación

ADVERTENCIA

Sólo un的技术icoriallicadocould instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilise un aparato dañado.
• Siga las instrucciones de instalación sugministradas con el aparato.
• Respete sempre la distancia minima entre el aparato y los demas electrodomesticos y mobiliario.
• El aparato es pesado,onga cuidado siempre cuando lo mueva. Utilice siempre guantes de proteccion.
  Proteja las superficies cortadas con un material sellante para evaporar que la humedad las hinche.
• Proteja la parte inferior del aparato del vapor y la humedad.

• No instale el aparato jusqu a una puerta o bajo de una planta. De esta forma se evita que los recipientes calientes caigan del aparato cuando la puerta o la planta estén abiertas.

• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente空間 entre la parte inferior del aparato y el cajón superior para que circule el aire.

• La base del aparato se pueda calentar. Se recomienda colocar un panel deSeparatedación incombustible bajo el aparato para evaporar acceder a la base.

Conexión electrica

ADVERTENCIA

Riesgo de incendios y descargas electricas.

• Todas las conexiones electricas deben realizarlas electricistas@cualificados.
• El aparatoDebe quedar conectado a tierra.
• Antes de efectuarrialquier tipo de operation, compruebe que el aparato estedesenchufado del corrente electrica.
• Utilice el cable de red electrica adecau-do.
• Coloque los cables electricos de forma que no se pueda enredar.
• Asegürese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cucina calientes

cuando conecte el aparato a las tomas cercanas.

• Asegürese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadequado puede provocar que el terminal se caïlate en excesso.
• Asegürese de que hay instalada una proteccion contra descargas electricas.
• Establezca la descarga de tracción del cable.
• Asegúrese de no provocar danos en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con el servicios técnico paraonian cable de red dañado.
• La instalación electrica debe tener un dispositivo de aislamento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamento debe tener una aperture de contacto con una anchura minima de 3 mm.
• Use únicamente dispositivos de aislamento apropriados: linea con protección contra los cortocircuitos, fusibles (como tornado que能把an retirarse del soporte), dispositivos de fuga a tierra y contactores.

Conexión del gas

• Todas las conexiones de gas deben realizarse por personalrialficado.
• Antes de realizar la instalación, asegúrese de que las conditiones de distribución locales (como y presión del gas) son compatibles con los requisitos del aparato.
• Compruebe que el aire circula libremente alrededor del aparato.
• La plac de caracteristicas contiene informacion sobre el suministro de gas.
• Este aparato no está connectado a un dispositivo que evacúa los productos de combustión. Asegúrese de conectar el aparato según la normativa de instalación vigente. Preste atencion a los requisitos sobre ventilación adecuada.

2.2 Uso

ADVERTENCIA

Riesgo de lesiones, quemaduras o descargas electricas.

• Utilice este aparato en entornos domésticos.
• No cambie las specifications de este aparato.
• No deja nunca el aparato desatendido,mientras está en funciona.
• No utilise el aparato con las manos mojadas ni cuando entree en contacto con el agua.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Puede alcanzar temperatasies elevadas.
• Apague las zonas de coccción cuando secrete de cada uso.

!

ADVERTENCIA

Existe peligro de explosión o incendio.

• Las grasas o aceites calientes能把 genera vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.
• Los vapeores que liberan los aceites muy calientes peuvent provocar combustiones imprevistas.
• El aceite uso, que pueda contener restos de alimentos, puede provocar incendios a temperatas más bajas que el aceite que se usa por primera vez.
• No Coloque productos inflamables ni objetivos mojados con productos inflamables dentro, cerca o encima del aparato.

!

ADVERTENCIA

Podrda dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• Nocede que el contenido de los utensilios de cocina hierva hasta evaporarse.
• No encienda las zonas de coccción sin utensilios de comida o con"Thesevacios.
• Evite la caía de objetos o utensilios de cocina en el aparato. La superficie pueda dañarse.
• No coloque papel de aluminio sobre el aparato.

• No permitted que liquidos acidos, como por exemple vinagre, zumo de limón o desincrustantes de cal toquen la placadecocciación. De lo contrario, podrieranaparecer manchas opacas.

• Este aparato está disnado exclusivamente para cocinar. Nocede utilizespase paraothers fines,porejemplo,como calefacion.

• El uso de un aparato de cucina de gas genera calor y humedad. Disponga de buena ventilación en la sala donde instale el aparato.
• Cerciórese de que los orificios de ventilación no está obstruidos.
• El uso intensivo y prolongado del aparato puede exigir mayor ventilación; por exemple, la aperture de una ventsa o una ventilación más eficaz, por exemple, el aumento del nivel de ventilación mecánica, si se dispone de ella.
• Utilice únicamente utensilios de cocina estables con forma adecuada y diametro superior al時間 de los quemadores. Existe riesgo de sobrecalentmente y rotura de la placar de vidrio (en su caso).
• Asegürese de que la llama no se apaga cuando gire rápidamente el mando de la posición máximo a la minima.
• Asegürese de que los recipientes están centrados sobre los anillos y no sobresalen por los bordes de la superficie de cocción.
• Utilice únicamente los accesos suministrados con el aparato.
• No instale en el quemador un difusor de llamas.

2.3 Mantenimiento y limpieza

ADVERTENCIA

Podrda dañar el aparato.

• Limpie periodicamente el aparato para evaporar el deterioro del material de la superficie.
• No utilise pulverizadores ni vapor de agua para limpar el aparato.
• No lave los quemadores en el lavavajillas.
• Limpie el aparato con un pañó suave humedecido. Utilice sólo detergentes neutros. No utilise products abrasivos, estropajos duros, disolventes ni objetivos de metal.

2.4 Eliminación

ADVERTENCIA

Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber como(descharcorrectamente del aparato.
• Desconecte el aparato de la red.
• Corte el cable de connexion a la red y deséchélo.
• Aplaste los tubos de gas externos.

3. DESCRIPCION DEL PRODUCTO

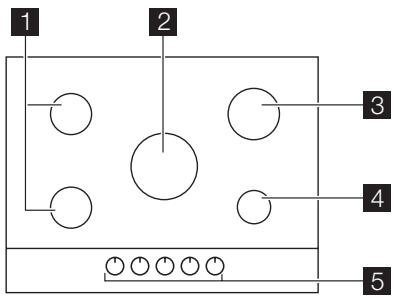

3.1 Disposition de las zonas de cocción

1 Quemador semi rápido
2 Quemador de triple corona
3 Quemador rápido
4 Quemador auxiliar
5 Mandos de control

3.2 Mandos de control

Simbolo	Descripción
●	No se suministra gas / posición de apagado
®	Posición de en-cendido / sumi-nistro de gas máximo

Simbolo	Descripción
	Suministro de gas minimo

4. USO DIARIO

ADVERTENCIA

Consulte los capitulos sobre seguidad.

4.1 Encendido del quemador

ADVERTENCIA

Tenga mucho cuidado cuando utilise el fuego destapado en el entorno de la comida. El fabricante declina toda responsabilidad en caso de uso indebido de la llama.

Encienda siempre el quemador antes de colocar las cacerolas o sartenes.

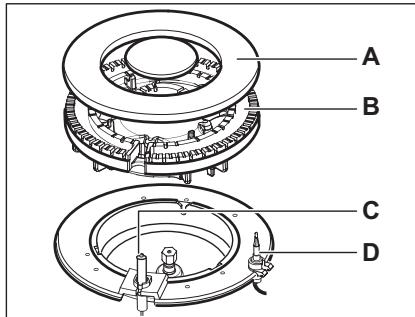

Encendido del quemador:

1. Pulse el mando y girelo a la izquierda hasta su posicion maxima ( ☆ ).
2. Mantenga pulsado el mando de control al menos 10segundos. Asie caliente termopar.De lo contrario, el suministro de gas se interrupirá.
3. Ajuste la llama antes de que se normalice.

Si el quemador no se enciende.
tras variousintentos,aseguese de
que la corona y la tapa del quemador estan bien colocados.

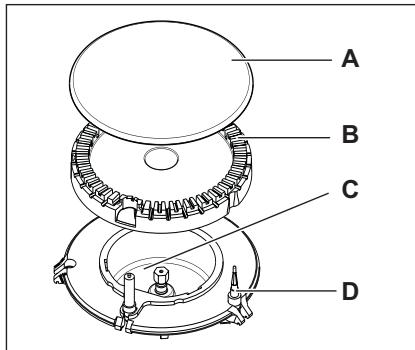

A) Tapa del quemador
B) Corona del quemador
C) Bujía de encendido
D) Termopar

ADVERTENCIA

No mantenga presionado el mando durante más de 15 seguros. Si el quemador no se enciende al cabo de 15segundos, suelte el mando de control, girelo hasta la posicion de apagado y espere al menos 1 minuto antes de volver a intentar encender el quemador.

Si no hay suministro electrico podra encender el quemador sin necessities del dispositivo electrico; en este caso arrime una llama al quemador, empujé el mando de control pertinente hacía bajo y girelo a izquierdas hasta la posic-. tion de maximizinga calidad de gas.

Si el quemador se apaga accidentalmente, gire el mando de control hasta la posicion de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.

Cuando se enciende la corriente,
tras la instalacion o después de
un corte en el suministro electrico,
suele ser normal que el generator
de las chispas se active automatically. Este es correcto.

4.2 Apagado del quemador

Para apagar la llama, gire el mando hasta el símbolo .

ADVERTENCIA

Recuerde que debe bajar o apagar la llama antes de retiring los recipientes del quemador.

5. CONSEJOS UTILES

ADVERTENCIA

Consulte los capitulos sobre seguidad.

5.1 Menos Consumo de energia

• En la medida de lo possible, cocine siempre con los recipientes tapados.
• Cuando el liquido comience a hervir, reduzca la llama de tal forma que el liquido siga cocciendo.

Utilice utensilios de cocina con diámetros adequados para el時間 de los quemadores.

Quemador	Diámetro de los utensilios de cocina
Triple corona	180 - 260 mm
Rápido	180 - 260 mm
Quemador delantero semi=rápido	120 - 180 mm

Quemador	Diámetro de los utensilios de comida
Quemador truncado se-mi rápido	120 - 220 mm
Auxiliar	80 - 180 mm

ADVERTENCIA

Asegürese de que las bases de los recipientes no cubran los mandos de control. Si los mandos de control están bajo las bases de los recipientes, la llama lo calienta.

No coloque un@mismo recipientene en dos quemadores.

ADVERTENCIA

Asegürese de que las asas de los utensilios de cocina no sobresalen del borde frontal de la placac de coccción. Asegürese de que los recipiententes estan centrados sobre los anillos para Obtener la maxima energia y reducir el consumo de gas.

No coloque recipientes inestables o deformados en los anillos para evapor salpicaduras y lesiones.

ADVERTENCIA

No use un difusor de llamas.

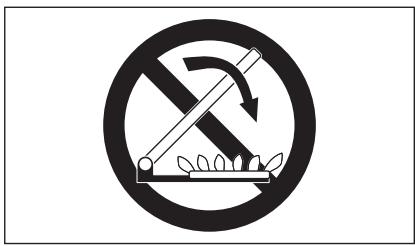

5.2 Tapa (kit separado solo para placas compatibles)

• La taps protege el aparato del polvo, cuando está cerrada, y recoge las salpicaduras o la grasa, cuando está levantar. NoDebe utiliser paraOthers fines.
• Mantenga la tapa limpia en todo momento.
• Asegürese de que el aparato se haya enfiado antes de cerrar la tapa.
• Las tapas de cristal se pueda resolver brajar cuando se calientan.

6. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA

Consulte los capitulos sobre seguidad.

ADVERTENCIA

Apague el aparato y déjelo enfiar antes de limpiarlo. Desconecte el aparato de la red eletrica antes de realizarrialquier tarea de limpieza o mantenimiento.

Los arañazos o las marcas oscu-ras en la superficie no afectan alfunciimiento normal del aparato.

• Puede retirar las rejoillas para poderar la limpieza de la plac.

• Para limpiar las partes esmaltadas, la tapa y la corona, utilise agua jabonosa Templada y séquelassciousamente antes de volver a colocarlas en su situ.

• Lave las partes de acero inoxidable con agua y séquelas a fondo con un pañosuave.
  Las rejillas no son aptas para lavar en el lavavajillas. Deben lavarse a mano.

• Cuando lave las rejillas a mano, tengacuidado al secarlas, ya que el esmalta-do deja en occasions aristas rugosas. Si fuera besoinario, elimine las manchas dificiles con un limpiador en pasta.
• Una vez limpies, asegúrese de que las vuelve a colocar en su lugar.
• A fin de que los quemadores funciona en correctamente, asegúrese de que los brazos de las rejillas están en el centro del quemador.

- Tenga mucho cuidado cuando cambie las rejillas para evaporar dañar la parte superior de la plac.

Después de limpiarlo, seque el aparato con un paño suave.

Si el calor es demasiado intenso, el acero inoxidable se ennegrece. NoDebe cocinar con fuentes de barro cocido ni placas de hierro fundido. No proteja la placa de cocci- cion con papel de aluminio cuando la usa.

Eliminar la suciedad

1. • Elimine de inmediato: restosFundidos de plástico, papel de alumi-nio y alimentos que contenga azúcar.

2. Apague el aparato y déjelo en-friar antes de limpiar: restos de cal,

marcas de agua, manchas de grasa y decoloraciones metálicas. Utilice un limpiador especial para placas o superficies.

1. Limpie el aparato con un paño suave humedecido con agua y detergente.
2. Al final seque el aparato con un paño limpio.

6.1 Limpieza de la bujía de encendido

Esta funciona se obtiene a工程技术 de una BJUa de encendido ceramica con un electrodo metalico. Mantenga siempre limpios these components para evitar problemas de encendido y asegurese de que los orificos de la corona del quemador no esten obstruidos.

6.2 Mantenimiento periodico

Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regularmente y por el Centro de servicios专业技术o local.

7. SOLUCION DE PROBLEMAS

Problema	Causa probable	Solutión
No se produce chispa al PTR atar de encender el gas	• No hay suministro elec-trico	• Asegúrese de que la unidad está enchufada y de que el interruptor electrico está encendi-do. • Compruebe los fusibles Si el Fuseible salta más de una vez, pángase en contacto con un electricistarialducado.
	• La taps y la corona del quemador no está bien colocadas.	• Compruebe que la co-rona y la taps del que-mador está bien colocadas.
Problema	Causa probable	Solución
La llama se apaga justo afterwards de encenderse	·El termopar no está lo suficientemente caliente	·Después de encenderla llama,mantenga pul-sado el mando duranteunos 5seguidos.
El ciúrculo de gas no ardeuniformamente	·La corona del quema-dor está bloqueada con restos de comida	·Asegúrese de que el in-yector principal no estábloqueado y de que el anillo del quemador est-té limpio.

En caso de fallo, trate primero de SOLUTIONAR el problema por sus medios. Si no lo gramasubanasar el problema,pongase encontacto con el Centro de service Tecnico local.

i Si el aparato se ha utilisé de forma incorrecta o si la instalacion no ha sido realizada por un先进技术 homologado, se facturará la visita del先进技术 del service o del distribuidor, incluso en el caso de que el aparato se ocurre aún en garantía.

Estos datos son necessarios para poder ayudarle de manière=rápida y correcta. Estos datos están disponibles

en la plac de caractéristicas suministrada.

• Descripción del Modelo
  -Numero de producto (PNC) ....
• Nível de série (S.N.) .... Utilice solo piezas de recambio originales. Puede obtenerse del Centro de servicios专业技术 y en las tiendas de repuestos autorizadas.

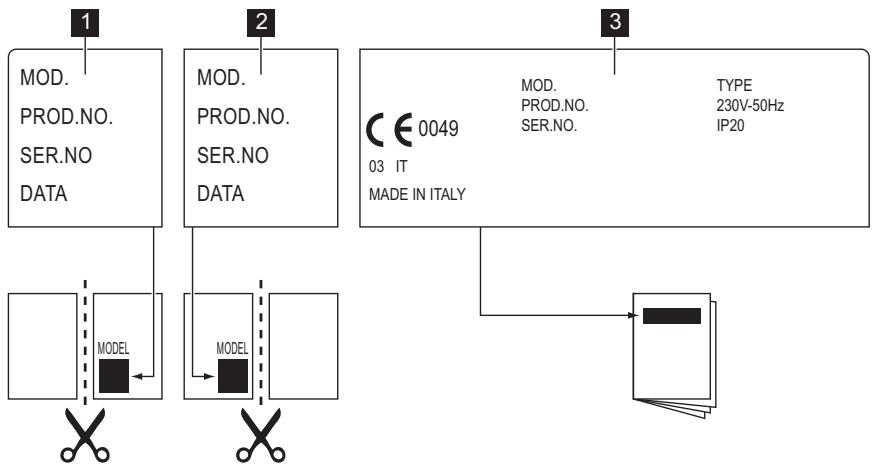

7.1 Etiquetas incluidas en la Bolsa de accesorios

Pegue las etiquetas adhesivas como se muestra a continuación:

1 Péguela en la etiqueta de garantía y envíe esta parte
2 Péguela en la etiqueta de garantía y guarde esta parte

3 Péguela en el manual de instructcciones

8. INSTALLACION

ADVERTENCIA

Consulte los capitulos sobre seguidad.

ADVERTENCIA

Las siguientes instrucciones de montaje, conexión yostenimiento to las debenlearvar cabo personalequalido de acuerdo con lalegislation y la normativa vigentes.

8.1 Conexión de gas

Elija conexiones fjias o utilise un tubo flex-ble de acero inoxidable que cumpla la normativa vigente. Si utilizes tubos metálicos flexibles, tengacuidado de que no entren en contacto con las partes mviles ni estén retorcidos. Preste también aten- ción cuando la placas se instale junto con un hora.

Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendedos. La connexion ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la connexión en la dirección adecuada y apriete todo.

A) Extremo del eje con tuerca
B) Arandela
C) Codo

Gas liquido

Use el soporte del tubo de goma para el gas liquido. Acople siempre la junta. Continué con la connexion del gas.

El tubo flexible se pueda aplicar cuando:

• la temperatura que alcance no supere la temperatura ambiente (más de 30 °C);

• no teng a una longitud superior a 1.500 mm;

• no presente obturaciones;
• no está sometido a tracción o torsión;
• no entre en contacto con cordes o esquinas cortantes;
• se pueda revisar con fácilidad para ver-. ficar su estado.

El control de la correcta conservacion del tubo flexible consiste en comprobar lo singular:

• no presente arañazos, cortes, MARCAS de quemaduras en ambos extremos y toda la longitud;
• el material no está end缬cido, sino que presente una elasticidad correcta;
• las abrazaderas de sujeción no está oxidadas;
• el plazo de caducidad no ha vencido.

Si observa uno o más defectos, no repare el tubo: cámbielo.

Cuando la instalacion este terminada, asegurese de que el sello de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama.

8.2 Sustitución de los inyectores

1. Retire los soportes para sartenes.
2. Retire las tapas y las coronas del quemador.
3. Con una llave tubular del 7, desatornille y retire los inyectores y sustituyalos por los adecuados al tipo de gas que va a utiliser (consulte la tabla del capitulo "Informacion的技术ica").
4. Vuelva a montar las piezas siguiendo el procedimiento anterior enorden inverso.
5. Sustituya la plac de caracteristicas (situada cerca del tubo de suministro de gas) por la plac correspondiente al nuevo tipo de suministro de gas. Encontrará esta plac en el embalaje del aparato.

Si la presión del suministro de gas se puedacaejar o esdifferente de la necessitiesa,debe instalarun regulator de presiencia adecuado en el tubo del suministro de gas.

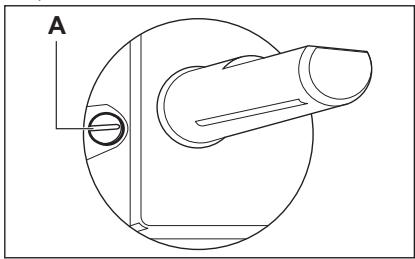

8.3 Ajuste del nivel minimo

Paraaabstarenlinelminimo delquemadores:

1. Encienda el quemador.
2. Gire el mando hasta la posicion minima.
3. Retire el mando
4. Con un destornillador plano, ajuste la posición del tornillo de derivación.

A) Tornillo de derivación

• Si cambia del gas natural G20 de 20 mbares al gas liquido, apriete totalmente el tornillo de derivacion.
• Si cambia de gas liquido a gas natural G20 de 20 mbares, desatornille el tornillo de derivacion aproximamente un cuarto de vuelta (media vuelta para el quemador de triple corona).

ADVERTENCIA

Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición Tmaxima a la posición minima.

• Conecte el aparato a tierra conforme a las precauciones de seguridad.
• Asegürese de que el voltaje nominal y el tipo de suministro que indica la placado datos技术和icos coinciden con los del lugardonde se va a instalar el aparato.
• Este aparato se suministra con un cable de alimentacion. Debe estar equipoado con un enchufe adecuado, capaz de soportar la energia indicada en la plaza decharacteristicas. El enchufe se debe colocar en una toma de corriente adequaca.
• Cualquier sustitución de los componentes electricos debe dejarse en manos del personal del Centro de servicios tec

nico o de un profesionalrialificado y homologado.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• Asegürese de que se pueda acceder al enchufe del suministro de red una vez instalado el aparato.
• No desconecte el aparato tirando del cable de connexion a la red. Tire siempre del enchufe.
• El aparato no se debe conectar con un cable de prolongacion, adaptador o conexion multiple (riesgo de incendio). Asegürese de que la conexion a tierra cumple con los reglamentos y normas vigentes.
• El cable de alimentación se debe colocar de forma que no entree en contacto con ninguna pieza caliente.
• El electrodométrico debe conectarse al suministro electrico con un dispositivo que permita desconectar el aparato de dicho suministro en todos los polos con separación minima de 3 mm entre sí; por exemple, disyuntores automaticos de protección en linea, fusibles o disyuntores de fuga a tierra.

8.5 Sustitución del cable de connexion

Si deseña cambiar el cable de connexion, utilise únicamente H05V2V2-F T90 o un tipo equivalente. Asegúrese de que la sección de cable sea adecuada para la tensión y la temperatura de functionamiento. El cable de puesta a tierra de coloramarillo/verde debe serunos 2 cm más largo que el cable de fase marrón (o negro).

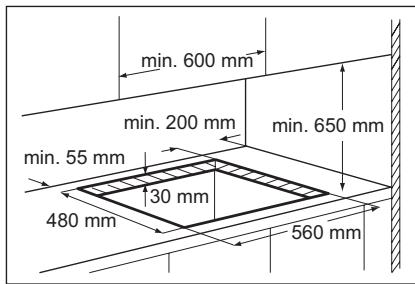

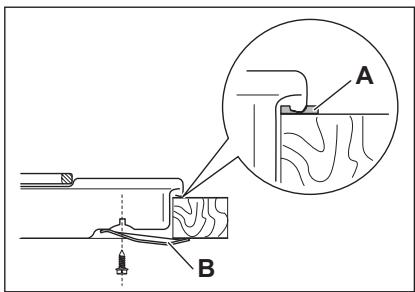

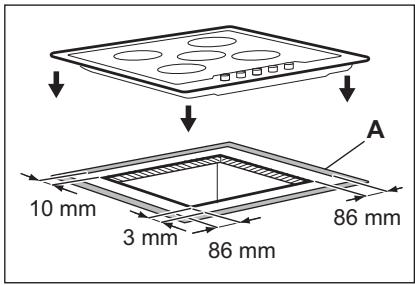

8.6 Encastrado

A) sello suministrado
B) abrazaderas suministradas

PRECAUCION

Cologne el aparato unicamente sobre encimeras de superficie plana.

8.7 Posibilidades de insertión

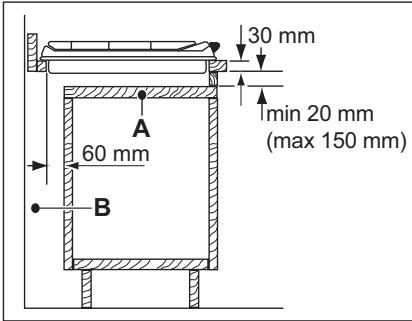

Unidad de cocina con puerta

El panel instalado bajo de la placía debe所提供r retirarse fácilmente y permitir el acceso en caso de que seanecessary realizar una intervención de asistencia技术水平.

A) Panel extraible
B) Espacio para las conexiones

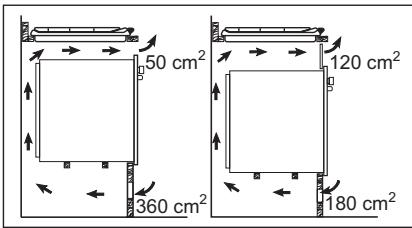

Unidad de comida con horno

Las dimensiones del hueco para la encimera deben Respectar lasindicaciones y elmueble de cocinaDebeatar con ventilaciones que permitan un suministro continuo de aire. La connexion electrica de la encimera y el hora debe instalarse por separado para garantizar la seguridad y poderrirtar fácilmenteelhorno dela unidad.

9. INFORMACION TECNICA

Dimensiones de la encimera

Anchura:	744 mm
Longitud:	510 mm

Dimensiones del hueco para la encimera

Anchura:	560 mm
Longitud:	480 mm

Consumo calorífico

Quemador de triple coro- 4.0 kW na:

Quemador rápido:	3.0 kW
Quemador semi rápido:	2.0 kW
Quemador auxiliar:	1.0 kW
POTENCIA TOTAL:	G20 (2H) 20 mbares = 12 kW G30 (3+) 28-30 mbares = 887 g/h G31 (3+) 37 mbares = 871 g/h
Suministro electrico:	230 V ~ 50 Hz
Categoría:	II2H3+
Conexión de gas:	G 1/2"
Suministro de gas:	G20 (2H) 20 mbares
Clase de aparato:	3

Diámetros de las derivaciones

Quemador	Ø de la derivación en 1/100 mm.
Auxiliar	28
Semi=rápido	32

Quemador	Ø de la derivación en 1/100 mm.
Rápido	42
Triple corona	56

Quemadores de gas para GAS NATURAL a G20 20 mbares

QUEMADOR	POTENCIA NORMAL kW	iny. 1/100 mm
Auxiliar	1.0	70
Semi=rápido	2.0	96
Rápido	3.0	119
Triple corona	4.0	146

Quemadores de gas para GLP G30/G31 a 28-30/37 mbares

QUEMADOR	POTENCIA NORMAL kW	iny. 1/100 mm	G30 28-30 mba- res	G31 37 mbares
			g/h	g/h
Auxiliar	1.0	50	73	71
Semi=rápido	2.0	71	145	143
Rápido	3.2	88	233	229
Triple corona	4.0	98	291	286

10. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el significado.

Coloque el material de embalaje en los contenedoresADECUADOS para su reciclaje.

Ayude a proteger el medio ambiente y la salute Pública, asi como a reciclar

residuos de aparatos electricos y electrónicos. No deseche los aparatos marcados con el symbolo 📅 jusqu to con los residuos domesticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

C
