EGG7253NOX - Piano cottura AEG-ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura a gas
Marca	AEG-ELECTROLUX
Modello	EGG7253NOX
Dimensioni (L x l)	744 x 510 mm
Dimensioni di incasso (L x l)	560 x 480 mm
Alimentazione elettrica	230 V ~ 50 Hz
Alimentazione gas	G20/G25 (20/25 mbar), G30 (28-30 mbar), G31 (37 mbar), G130 (8 mbar)
Potenza totale gas	12 kW (G20/G25)
Bruciatore tripla corona	4.0 kW
Bruciatore rapido	3.0 kW
Bruciatore semirapido	2.0 kW
Bruciatore ausiliario	1.0 kW
Numero di bruciatori	4
Accensione	Elettronica con candela di accensione
Sicurezza	Termocoppia di sicurezza, dispositivo di sicurezza bambini
Pulizia	Panno morbido, detergente neutro; non utilizzare pulitore a vapore
Ricambi	Iniettori, corone, cappelli, candele, termocoppia
Riparabilità	Intervento da parte di un professionista qualificato
Classe dell'apparecchio	3
Categoria gas	III1c2E+3+
Allacciamento gas	G 1/2"
Accessori forniti	Guarnizione di tenuta, staffe, iniettori di ricambio, etichette
Manuale	48 pagine, disponibile in francese

Domande frequenti - EGG7253NOX AEG-ELECTROLUX

Come accendere un bruciatore?

Premere la manopola corrispondente e ruotarla verso sinistra fino alla posizione massima (accensione). Tenerla premuta per 10 secondi per riscaldare la termocoppia. Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola, attendere 1 minuto e riprovare.

Perché la fiamma si spegne dopo l'accensione?

Ciò è dovuto a una termocoppia non sufficientemente riscaldata. Dopo aver acceso la fiamma, continuare a premere la manopola per circa 5 secondi aggiuntivi. Se il problema persiste, verificare che la corona e il cappello del bruciatore siano posizionati correttamente.

Come pulire il piano cottura?

Spegnere l'apparecchio e lasciarlo raffreddare. Pulire con un panno morbido e un detergente neutro. Non utilizzare mai un pulitore a vapore, prodotti abrasivi o spugnette abrasive. I supporti per pentole devono essere lavati a mano e non in lavastoviglie.

Quali tipi di gas posso utilizzare?

L'apparecchio può funzionare con gas naturale (G20/G25 a 20/25 mbar), gas liquefatto (G30 a 28-30 mbar o G31 a 37 mbar) e gas di città (G130 a 8 mbar). La regolazione del gas deve essere eseguita da un professionista qualificato.

Quali sono le dimensioni del piano cottura?

Le dimensioni del piano di cottura sono 744 mm di larghezza e 510 mm di profondità. Le dimensioni del vano di incasso sono 560 mm di larghezza e 480 mm di profondità.

Come sostituire gli iniettori?

Smontare i supporti per pentole, i cappelli e le corone. Con una chiave da 7 mm, svitare i vecchi iniettori e sostituirli con quelli adatti al tipo di gas. Rimontare in ordine inverso e sostituire la targhetta identificativa. Questa operazione deve essere eseguita da un professionista qualificato.

Cosa fare in caso di interruzione di corrente?

È possibile accendere i bruciatori manualmente avvicinando una fiamma (accendino o fiammifero) al bruciatore, premendo e ruotando la manopola. Il generatore di scintille si riattiverà automaticamente dopo il ripristino della corrente.

Come attivare la sicurezza bambini?

Se il vostro apparecchio è dotato di un dispositivo di sicurezza bambini, consigliamo di attivarlo. Fare riferimento al manuale per la procedura specifica. Generalmente, ciò comporta il blocco delle manopole per impedirne l'uso da parte dei bambini.

Perché le fiamme sono irregolari?

Fiamme irregolari sono spesso dovute a una corona del bruciatore sporca di residui alimentari. Verificare che l'iniettore non sia ostruito e pulire la corona. Assicurarsi anche che il cappello sia posizionato correttamente.

Come installare il piano cottura?

L'installazione deve essere eseguita da un professionista qualificato. Rispettare le dimensioni di incasso (560 x 480 mm), garantire una ventilazione adeguata ed eseguire i collegamenti elettrico (230 V) e gas conformemente alle norme vigenti. Utilizzare la guarnizione di tenuta fornita.

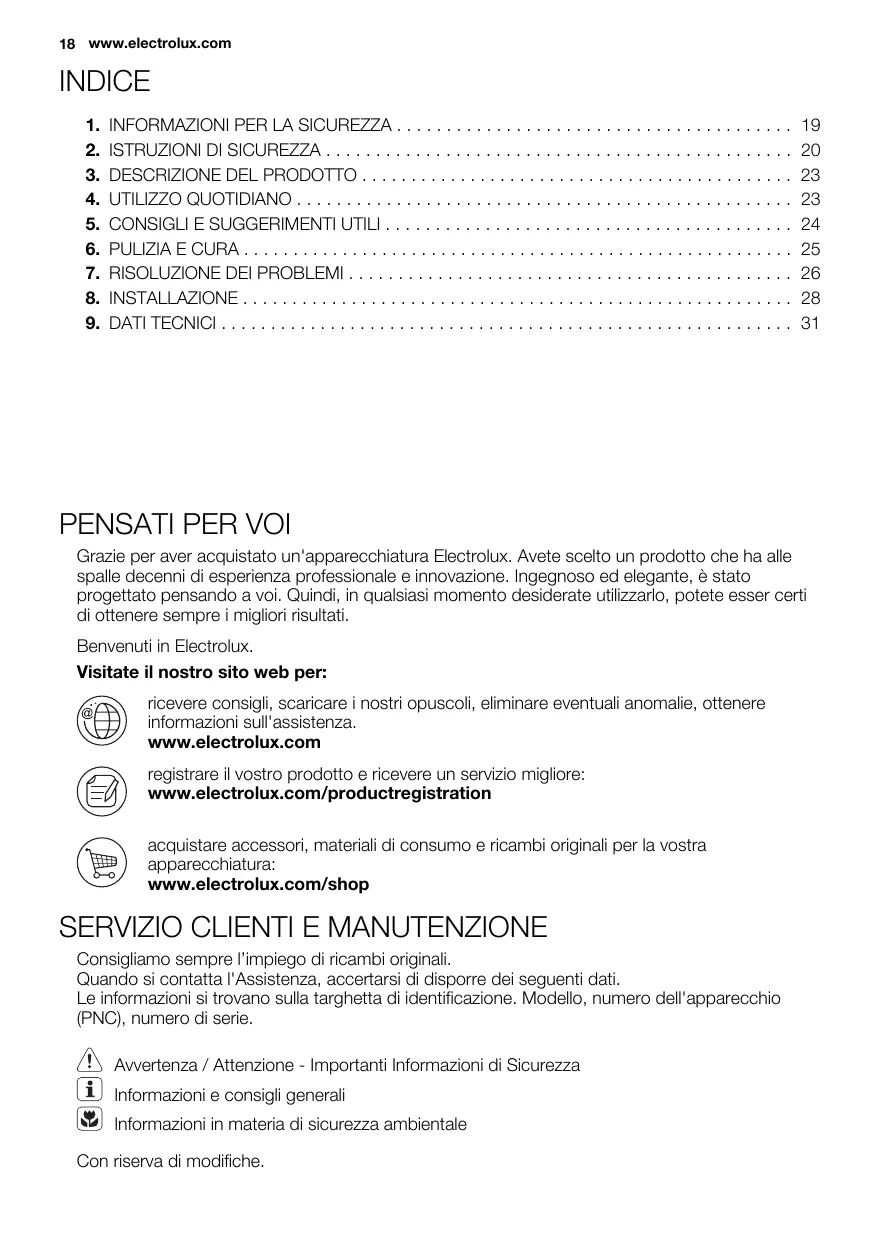

MANUALE UTENTE EGG7253NOX AEG-ELECTROLUX

1. INFORMAZIONI PER LA SICUREZZA 19
2. ISTRUZIONI DI SICUREZZA 20
3. DESCRIZIONE DEL PRODOTTO 23
4. UTILIZZO QUOTIDIANO 23
5. CONSIGLI E SUGGERIMENTI UTILI 24
   6.PULIZIA E CURA 25
6. RISOLUZIONE DEI PROBLEMI 26
7. INSTALLAZIONE 28
8. DATI TECHNICI 31

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiaso momento desiderate utilizzato, potete esser certi di ottenere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

Registrarilevastro prodottoereceiveunservizioagliore:

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consiglio sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio

(PNC), numero di serie.

Awertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliato o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambinienza supervisione.

1.2 Awertenze di sicurezza generali

• L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso Non toccare le resistenze.

• Non utilizzato un timer esterno o un sistema di controllo remotoDistincto per mettere in funzione l'apparecchiatura.

• Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
  Non conservare nulla sulle superfici di cottura.
• Non usare dispositivi per la pulizia a vapore per pulire l'apparecchiatura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

2. ISTRUZIONI DI SICUREZZA

Questa apparecchiatura è adatta ai seguenti mercati: FR IT ES

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
  Non installment outilizzare l'apparecchia-tura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• É necessario rispetto la distanza minima dalle及其他 apparecchiature.
• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre quanti di sicurezza.

Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
Proteggere la base dell'apparecchiatura da vapore e umidità.
Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
- Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
- La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non inflammabile al di sotto dell'apparecchia, per rendere inaccessibile la base.

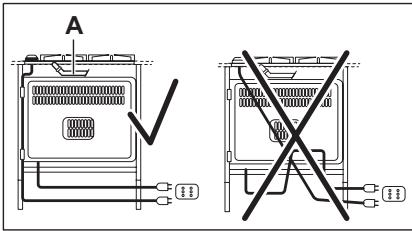

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia disinserita alla rete elettrica.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si agroviglino.
  Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine
• Verificare che l'apparecchiatura sia installata correttamente. Un collegamento elettrico o una spia lenti (ove previsti) potrebbe far diventare il terminale incandescente.
• Assicurarsi che la protezione da scosse elettriche sua installata.
  Utilizzare il morsetto fermacavo sul cavo.
• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il Centro di Assistenza o un elettricista qualificato per sostuire un cavo danneggiato.
• L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve averera una larghezza dell'apertura di contatto non inferiore ai 3 mm.
  Serviri unicamente di dispositivi di isolamento adeguati: interruptori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e rele.

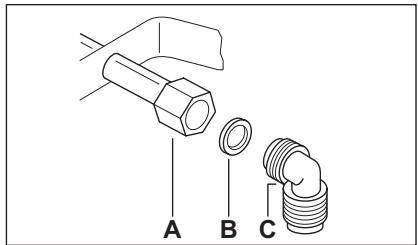

Collegamento gas

• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.

• Prima di procedere con l'installazione, verificare che le condizioni di distribuzione locale (pressione e tipo di gas) e i valori preimpostati dell'apparecchiatura siano compatibili.

• Adottare le misure necessarie per garantire una corretta circolazione d'aria intorno all'apparecchiatura.
• Le informazioni relative all'alimentazione del gas si trovano sulla targhetto dei dati.
• La presente apparecchiatura non è collegata a un disposativo per l'evacuatione dei risultui di combustione. Assicurarsi di collegare l'apparecchiatura conformmente alle disposizioni vigenti sul'installazione. Fare attentione ai requisiti relativi ad un'adeguata ventilazione.

2.2 Utilizzo

AVVERTENZA!

Rischio di lesions, scottature o scosse elettriche.

Utilizzato l'apparecchiatura in un ambiente domestico.
Non apportare modifiche alle specifiche di esta apparecchiatura.
- Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
Non mettere in funzione l'apparecchia-tura con le mani umide o quando c'e un contatto con l'acqua.
Non appoggiare posate o coperchi sulle superfici di cottura. Possono diventa-re roventi.
- Specnere la zona di cottura dopo agli utilizzato.

AVVERTENZA!

Si può verificare un'esplosione o un incendio.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
  L'olio usato, che può contentere residui di cibo, cui libere delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la primaolta.

Non appoggiare o tenere liquidi o materiali infiammabili, ne oggetti disponibile incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'ap-parecchiatura.

Non pogiare pentole calde sul pannello dei comandi.
Non esporre al calore pentole vuote.
Non mettere in funzione le zone di cotura in assenza di pentole o con pentole vuote.
- Fare attentzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
- Non lasciare che vengano aicontato con la piastra sostanje acide, come per esempio aceto, succo di limone od anticalcari. Si potrebbero formare della macchie apache.
L'apparecchiatura è destinata solo alla cottura. Non utilizzato l'apparecchiatura per altri scopi come per esempio il riscaldamento di un ambiente.
- Un'apparecchiatura per cottura a gas produce calore e umidità. Provedere ad un'adeguata ventilazione nell'ambiente in cui si trova l'apparecchiatura.
Assicurarsi che le aperture di ventilazione non siano ostruite.
- Se si prevede un impiego prolongato e intenso dell'apparecchiatura, cui esse rere necessaria un'ulteriore fonte di aerazione, per esempio l'apertura di una finestra o unsystema più efficace, come l'aumento del livello di ventilazione meccanica, ove presente.
Utilizzato solo pentole stabili, di forma corretta e con un diametro superiore alle dimensioni dei brucitori. La lastra di

vetro (ove presente) più surriscaldarsi e rompersi.

• Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola alla posizione massima a quella minima.
• Accertarsi che le pentole si trovino al centro degli anelli e non tocchino i bordi della superficie di cottura.
• Usare esclusivamente gli accessori in dotazione all'apparecchiatura.
• Non utilizzato un diffusore di fiamma sul bruciatore.

2.3 Pulizia e manutenzione

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Pulire regolaremente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
  Non nebulizzare acqua né'utilizzare vape per pulire l'apparecchiatura.
  Non pulire i bruciatori in lavastoviglie.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

2.4 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Appiattire i tubi del gas esterni.

3. DESCrizIONE DEL PRODOTTO

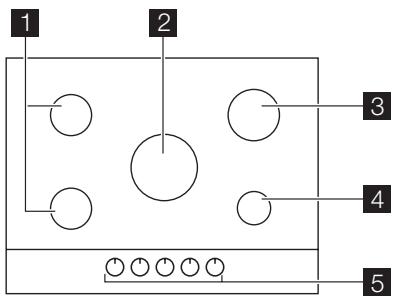

3.1 Disposizione della superficie di cottura

1 Bruciatore semi-rapido
2 Bruciatore a tripla corona
3 Bruciatore rapido
4 Bruciatore ausiliario
5 Manopole di regolazione

3.2 Manopole di regolazione

Simbolo	Descrizione
	manca l'alimenta-zione del gas / posizione off
	posizione di ac-censione / ali-mentazione mas-sima del gas

Simbolo	Descrizione
	alimentazione mi-nima del gas

4. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

4.1 Accensione del bruciatore

AVVERTENZA!

Fare attenzione in fase di utilizzo di fiamme libero all'interno della cucina. Il costruttore declina qual-siasi responsabilità in caso di cattivo utilizzato delle fiamme.

Accendere sempre il bruciatore prima di posizionare le pentole.

Accensione del bruciatore:

1. Premere verso il basso la manopola di regolazione e ruotarla in senso antio-rario fino a farle raggiungere la posizione massima ( ).

2. Premere la manopola e mantenerla premuta per non più di 10 secondi. Questo consentirà il riscaldamento della termocoppia. In caso contrario, la fornitura di gas verrà interrotta.

3. Regolare la fiamma, dopo che si è stabilizzata.

Se il bruciatore non si accende\ dopo alcuni tentativi, controllare\ che la corona e lo spartifiamma\ siano correttamente posizionati.

A) Spartiflamma bruciatore
B) Corona bruciatore
C) Candela di accensione
D) Termocoppia

AVVERTENZA!

Non tenera la manopola di regolazione premuta per altri 15 secondi.

Se il bruciatore non si accende\ dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in posizione off e attendere almeno 1\ minuto prima di tentare di riaccendere il bruciatore.

In assenza di elettricità, è possible accendere il bruciatore perché usilizzare il dispositivo elettrico; in tal caso sareva sufficiente avvinciniarsi al bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo rilascio del gas.

Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di controllo in posizione Off per cercare di riaccendere il bruciatore dopo almeno 1 minuto.

Il generatore di scintille si avvia in modo automatico all'accensione delle prese, dopo l'installazione o dello interruzione di corrente. Non si tratta di un'anomalia.

4.2 Spegnimento del bruciatore

Per spegnere la fiamma, ruotare la manopola sul simbolo

AVVERTENZA!

Ridurre o spegnere sempre la fiamma prima di rimuovere le pentole dal bruciatore.

5. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Per risparmiare energia

• Se possibile, coprirse sempre le pentole con il relativo coperchio.

• Quando il liquido inizia a bollore, abbassare la fiamma per provocare una lenta ebollizione del liquido.

Usare pentole con diametro adatto alle dimensioni dei bruciatori.

Bruciatore	Diametri delle pento-le
Tripla coro-na	180 - 260 mm
Rapidò	180 - 260 mm
Semirapido anteriore	120 - 180 mm
Semirapido posteriore	120 - 220 mm
Ausiliario	80 - 180 mm

AVVERTENZA!

Assicurarsi che i fondi delle pento- le non poggino sulle manopole di regolazione. Se le manopole di regolazione si trovano al di sotto delle pento, la fiamma le riscalda.

Non mettere la stessa pentola su due fornelli.

AVVERTENZA!

Assicurarsi che i manici delle pentole non si trovino al di sopra del bordo del piano di cottura. Assicurarsi che le pentole siano ben concentrate sugli anelli per ottener la massima stabilità e per un consumo ridotto di gas.

6. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA!

Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia. Scollegare l'apparecchiatura dalla presa eletrica prima di eseguire la pulizia o la manutenzione.

Evitare di posare sui fornelli pentole instabili o deformate per prevenir versamenti e lesioni.

AVVERTENZA!

Nonutilizzareil diffusore di fiamma.

5.2 Coperchio (kit separato solo per i piani di cottura predisistò)

• Il coperchio dell'apparecchiatura serve solamente a riparare il piano di cottura alla polvere, quando è chiuso, o a raccogliere gli schizzi di grasso, quando è aperto. Non uso per altre funzioni.
• Tenere sempre pulito il coperchio.
• Accertarsi che l'apparecchiatura sia fredda prima di chiudere il coperchio.
• I coperchi in vetro possono rompersi quando vengono riscaldati.

I graffiti or le macchie scure sulla superficie non compromettono il funzionamento dell'apparecchiatura.

• É possibile rimuovere i supporti delle pentole e pulire in modo facile il piano di cottura.

• Per pulire gli elementi smaltati, lo sparti-fiamma e la corona, lavarli con acqua calda saponata e asciugarli attenta-mente prima di riporli.

• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.

• I supporti delle pentole non sono lavabili in lavastoviglie. Devono essere lavati a mano.
• Lavando i supporti della pentola a mano,fare attenzione quando vengono asciugati in quanto il processo di smaltatura lascia di tanto in tanto dei bordi arrugginiti. Qualora fosse necessario, rimuovere le macchie più ostinate servendosi di un apposto prodotto pulente.
• Verificare di positioningare correttamente le griglie del piano cottura dopo la pulizia.
• Per fare in modo che i bruciatori funzionino correttamente, verificare che le braccia dei supporti delle pentole si trovino al centro del bruciatore.

• Fare molta attenzione quando si sostituiscono i supporti delle pentole: il piano di cottura si potrebbe danneggiare.

Al terme della pulizia, asciugare l'apparecchiatura con un panno morbido.

L'acciaio inox più brunire se sopposto ad eccessivo riscaldamento. Non cucina-

re con pietre allari, teglie in terracotta o piastre in ghisa. Non usare fogli di allumi-nio a protezione del piano durante il fun-zionamento.

Come eliminare lo sporco:

1. • Togliere immediatamente: plastica fondente, pellicola in plastica, e alimenti contenenti zucchero.
2. Specnere l'apparecchio e lasciarlo raffreddare prima di pulire: aloni d'acqua e di calcare, macchie di grasso, macchie opalescenti. Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura.
3. Pulire l'apparecchio con un panno umido e una piccola quantità di detergente.
4. Infine, asciugare l'apparecchio con un panno pulito.

6.1 Pulizia della candela

Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo di metallo. Tenere questi componenti ben puliti per evitare difficultà di accensione e controllare che i fori spartifiamma non siano ostruiti.

6.2 Manutenzione periodica

Consultare periodicamente il Centro Locus per verificare le condizioni del tubo della fornitura di gas e del regolatore di pressione, se presente.

7. RISOLUZIONE DEI PROBLEMI

Problema	Possible causa	Soluizione
Quando si accende il gas, non viene prodotta alcuna scintilla	L'alimentazione elettrica manca	Verificare che la spina dell'unità sia inserta e che vi sia corrente elettrica. Controllare il fusabile. Se il fusabile è scattato più volte, rivolgersi a un elettricista qualificato.
	• Lo spartifiamma del bruciatore e la corona non sono posizionati correttamente	• Accertarsi che lo sparti-fiamma e la corona sia-no positizonati corretta-mente.
La fiamma si spegne immediatamente dopo l'ac-censione	• La termocoppia non è abbastanza calda	• Dopo aver acceso la fiamma, tenere premu-ta la manopola per cir-ca 5 secondi.
L'anello del gas non brucia in modo uniforme	• La corona del bruciato-re è bloccata da residui di cibo	• Controllare che l'iniet-tore principale non sia ostruito e che la corona del bruciatore sia priva di residui di cibo.

In caso di malfunzionamento, cercare dapprima di risolvere il problema alla contattare l'assistenza tecnica. Qualora non sa possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Locale.

In caso di utilizzato improprio del- l'apparecchiatura o installmente non eseguita da personale qualificato, I'intervento del technique del Servizio assistenza o del rivenditore potra essere effettuito dietro richiesta di pagamentoanche durante il periodo di garanzia.

Per consentirci di effettuare un intervento corretto e tempestivo, tenere a

portata di mano quosti dati, che si trovano sulla targhetta identificativa in dotazione.

• Descrizione del modello.
  -Numero di prodotto (PNC)............
  -Numero di serie (S.N.).Richiedere sempre l'impiego di ricambi originali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnia e negozi di ricambi autorizzati.

7.1 Etichette fornite con la borsa accessori

Attaccare le etichette adesive come indicato di seguito:

1 Attaccarla sul Foglietto di garanzia ed inviare esta parte

2 Attaccarla sul Foglietto di garanzia e conservare esta parte
3 Attaccarla sul libretto istruzioni

8. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA!

Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da personale qualificato conformmente alle disposizioni vigenti (UNI-CIG 7129 - 7131). Accertarsi che la cucina sia adequatamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100cm^2 ) o installare una cappa meccanica.

8.1 Collegamento gas

Scegliere dei collegamenti fissi o usare un tubo flessibile in acciaio inossidabile conforme alle dispositionsi vigenti. Se si utilizzato tubi in metallo flessibili, fare attenzione che non entrino in contatto con parti mobili o non siano schiacciati. Ulteriori attenzione è richiesta qualora al piano di cottura fosse abbinato ilorno.

Accertarsi che la pressione del gas di alimentazione dell'apparecchiatura si conformse ai valori consigliati.

Se la pressione fornita non ha il valore specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il gas liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in conformità allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per mezzo di un dato filettato G 1/2". Avvitare le partienza forzare, regolare il raccordo nella direzione voluta e serrare il tutto.

A) Estremità dell'albero con dato
B) Rondella
C) Gomito

Collegamento rigido:

Eseguire il collegamento mediante tubi in metallo rigidi (rame con finecorsa meccanico) (UNI-CIG 7129).

Collegamento flessibile:

Utilizzare un tubo flessibile in acciaio inox (UNI-CIG 9891) con una lunghezza massima di 2m .

Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione saponata, non una fiamma!

8.2 Sostituzione degli iniettori

1. Rimuovere i supporti pentole.
2. Rimuovere gli spartifiamma e le corone dei brucitori.
3. Con una chiave a bussola N. 7, togliere gli iniettori e sostituirli con quelli richiesti per il tipo di gas utilizzato (vedere la tabella della sezione "Dati tec-nici").
4. Rimontare i componenti, seguendo la stessa procedura in senso inverso.
5. Sostituire la targhetta di identificazione (posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell'imballo fornito con l'apparecchiatura.

Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.

8.3 Regolazione del livello minimo

Per regolare il livello minimo dei bruciatori:

1. Accendere il bruciatore.
2. Ruotare la manopola al minimo della fiamma.
3. Togliere la manopola.
4. Regolare la vite di by-pass con un cacciavite sottile.

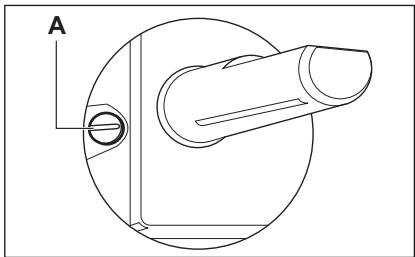

A) Vite di by-pass

• Se si passa da gas naturale a gas liquido G20 a 20 mbar, serrare a fondo la vite di by-pass.
• Se si passa da gas liquido a gas naturale G20 a 20 mbar svitare la vite bypass di circa 1/4 di giro (1/2 giro per il bruciatore a tripla corona).

AVVERTENZA!

Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola alla posizione massima a quella minima.

8.4 Collegamento elettrico

• Collegare l'apparecchio a terra come prescritto delle norme di sicurezza.
• Verificare che la tensione nominale e il tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targhetta di identificazione dell'apprecchio.
  L'apparecchiatura è provvista di cavo di collegamento alla rete. Deve essere dotata di una spina in grado di supportare il carico indicate sulla targhetta di identificazione. La spina deve essere inserita in una presa idonea.
• Tutti i componenti elettrici devono essere installati o sostituiti da un tecnico del Servizio assistenza o da personale qualificato.

Utilizzato sempre una presa di corrente collegata a terra e correttamente installata.
- Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Non tirare il cavo di alimentazione per scollegare l'apparecchio. Tirare solo la spina.
Non è possibile collegare l'apparecchia-tura per mezzo di una prolunga, adattatore o presa multipla (rischio di incen-dio). Verificare che il collegamento a massa sia conforme agli standard e disposizioni vigenti.
- Il cavo di alimentazione deve essere sistematico in maniera da non toccare parti calde.
- Nell'impianto elettrico delve essere previsto un dispositivo (per esempio un sezionatore di linea, uno sganciatore di protezione verso terra o un fusibile) che permetta di staccare l'apparecchio dalla rete in modo onnipolare con un'apertura tra i contatti di almeno 3 mm.

Nessuna parte del cavo di alimentazione deve riscaldarsi ad una temperature superiore a 90^

Utilizzato fascette installate sul lato del mobile per prevenir il contatto con l'apparecchiatura sotto il piano di cottura. Vedere un esempio di un percorso ottimale in Figura.

A) Condotto rigido in rame o tubo flessible in acciaio inox

8.5 Sostituzione del cavo di collegamento

Per sostuire il cavo di collegamento usare solo H05V2V2-F T90 o un tipo equivalente. Accertarsi che il cavo sa di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deveseissercqua 2 cm più lungo del cavo di fase marrone (o nero).

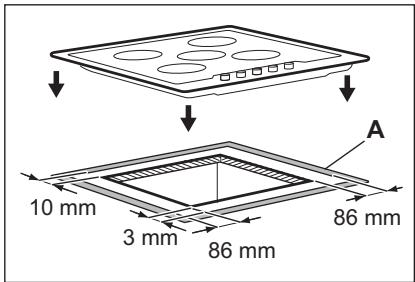

8.6 Incasso

A) guarnizione in dotazione
B) staffe in dotazione

ATTENZIONE

Installare l'apparecchiatura esclusivamente su un piano di lavoro alla superficie piatta.

Se si installa il piano di cottura除去 a una cappa da cucina,fare riferimento alle istruzioni per l'in-stantialazione della cappa per la distanza minima tra le appearecchia-ture.

8.7 Possibilità di inserimento

Mobile da incasso con porta

Il pannello installato sotto il piano di cottura deve essere lavorate rimovibile e altrattanto lavorate deve consentire l'accesso in caso di interventi dell'assistenza tecnica.

A) Pannello rimovabile
B) Spazio per gli allacciamenti

Mobile da incasso conorno

Le dimensioni del piano cottura devono essere conformi all'indicazione e la cucina delve essere dotata di una corretta ventilazione per consentire la circolazione continua dell'aria. Il collegamento elettrico del piano di cottura e del forno devono essere eseguiti separatamente per questioni di sicurezza或者其他 che per consentire una facile rimozione del forno dall'unità.

9. DATI TECHNICI

Dimensioni del piano cottura

Larghezza:	744 mm
Lunghezza:	510 mm

Dimensioni dell'incasso

Larghezza:	560 mm
Lunghezza:	480 mm

Ingresso calore

Bruciatore a tripla corona:	4.0 kW
Bruciatore rapido:	3.0 kW
Bruciatore semi rapido:	2.0 kW
Bruciatore ausiliario:	1.0 kW
POTENZA TOTALE:	G20 (2H) 20 mbar = 12 kW G30 (3+) 28 - 30 mbar = 887 g/h G31 (3+) 37 mbar = 871 g/h
Alimentazione elettrica:	230V ~ 50 Hz
Categoria:	II2H3+
Collegamento gas:	G 1/2"
Alimentazione del gas:	G20 (2H) 20 mbar
Classe apparecchiatura:	3

Diametri del by-pass

Bruciatore	Ø By-pass 1/100 mm
Ausiliario	28
Semirapido	32

Bruciatore	Ø By-pass 1/100 mm
Rapido	42
Tripla corona	56

Brucatori per GAS NATURALE G20 20 mbar

BRUCIATORE	POTENZA NORMALE kW	ini. 1/100 mm
Ausiliario	1.0	70
Semi rapido	2.0	96
Rapido	3.0	119
Tripla corona	4.0	146

Bruciatori a gas GPL G30/G31 - 28-30/37 mbar

BRUCIATORE	POTENZA NORMALE kW	ini. 1/100 mm	G30 28-30 mbar		G31 37 mbar
			g/h		g/h
Auxiliario	1.0	50	73		71
Semi rapido	2.0	71	145		143
Rapido	3.2	88	233		229
Tripla corona	4.0	98	291		286

10. CONSIDERAZIONI AMBIENTALI

Riciclare imateriali con il significolo

Buttare I'imballaggio negli apposti contentitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le appearecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

ÍNDCIDE MATERIALIAS
