MODE D'EMPLOI EGG7253NOX AEG-ELECTROLUX

CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications. FRANÇAIS

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

vulnérables AVERTISSEMENT Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N’utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

INSTRUCTIONS DE SÉCURITÉ

Cet appareil est adapté aux marchés suivants : FR IT ES

2.1 Installation

AVERTISSEMENT L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils.
• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès. Branchement électrique AVERTISSEMENT Risque d'incendie ou d'électrocution.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché. FRANÇAIS

• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emmêler.
• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service aprèsvente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. Raccordement au gaz
• Tout raccordement au gaz doit être effectué par une personne qualifiée.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
• Assurez-vous que l'air circule autour de l'appareil.
• Les informations relatives à l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Veillez à brancher l'appareil en conformité avec les réglementations d'installation en vigueur. Veillez à

respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• Éteignez les zones de cuisson après chaque utilisation. AVERTISSEMENT Risque d'explosion ou d'incendie.
• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par de l'huile très chaude peuvent provoquer une combustion spontanée
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci. AVERTISSEMENT Risque d'endommagement de l'appareil.
• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuis-

son vides ou sans aucun récipient de cuisson. Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée. Ne placez jamais de papier aluminium sur l'appareil. Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates. Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple. L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée. Assurez-vous que les orifices de ventilation ne sont pas bouchés. L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la pièce en est dotée. Utilisez uniquement des récipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) ! Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale. Veillez à ce que les récipients se trouvent bien au centre des zones de cuis- son et qu'ils ne dépassent pas des rebords de la table de cuisson.

• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT Risque d'endommagement de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vaisselle.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre conformément l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes. FRANÇAIS

3. DESCRIPTION DE L'APPAREIL

3.1 Plan de cuisson

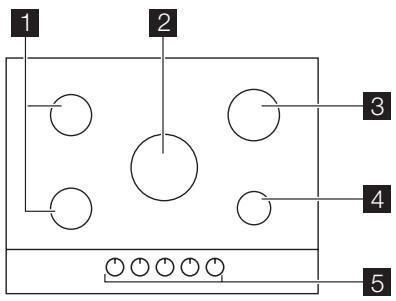

1 Brûleur semi-rapide 2 Brûleur à triple couronne 3 Brûleur rapide

4 Brûleur auxiliaire 5 Manettes de commande

3.2 Manettes de commande

Symbole Symbole Description pas d'alimentation en gaz / position arrêt position d'allumage / alimentation en gaz maximum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme Allumez toujours le brûleur avant de poser un récipient dessus. Allumage du brûleur : Enfoncez la manette de commande correspondante et tournez-la vers la gauche jusqu'à la position maximale (

2. Maintenez la manette enfoncée pendant 10 secondes ou moins. Cela

permet au thermocouple de chauffer. Sinon, l'alimentation en gaz sera interrompue. Une fois que la flamme brûle régulièrement, réglez son débit. Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

www.electrolux.com En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

4.2 Pour éteindre les brûleurs

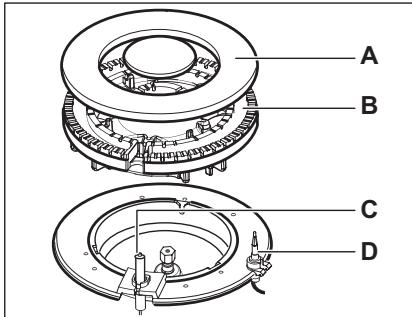

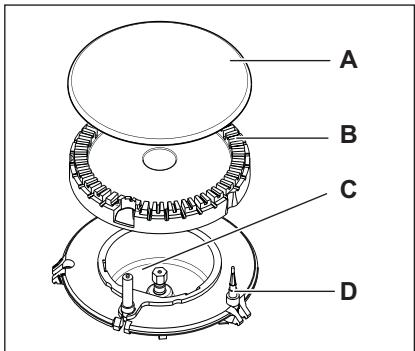

Chapeau du brûleur Couronne du brûleur Bougie d'allumage Thermocouple AVERTISSEMENT Ne maintenez pas la manette de commande appuyée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette et positionnez-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. Tournez la manette jusqu'au symbole

AVERTISSEMENT Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

5. CONSEILS UTILES

AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

5.1 Économies d'énergie

• Si possible, couvrez les casseroles.
• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide. Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs. Brûleur Diamètres des récipients Triple couronne

180 - 260 mm

180 - 260 mm

FRANÇAIS Brûleur Diamètres des récipients Semi-rapide avant

120 - 180 mm

120 - 220 mm

80 - 180 mm

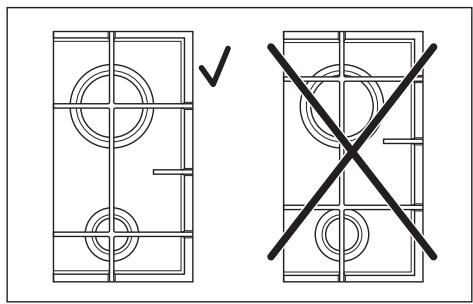

AVERTISSEMENT Assurez-vous que le fond des récipients ne dépasse pas au-dessus des manettes de commande. Si les manettes de commande se trouvent sous le fond des récipients, la flamme peut les faire chauffer. Ne placez pas le même récipient sur deux brûleurs. AVERTISSEMENT Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les récipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.

Ne placez pas de récipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures. AVERTISSEMENT N'utilisez pas de diffuseur de flamme.

5.2 Couvercle (kit séparé

uniquement pour les tables de cuisson prédisposées)

• Le couvercle protège l'appareil de la poussière lorsqu'il est fermé, et recueille les projections de graisse en position ouverte. Évitez de l'utiliser pour tout autre usage.
• Veillez à ce que le couvercle soit toujours propre.
• Veillez à ce que l'appareil soit froid avant de refermer le couvercle.
• Les couvercles en verre peuvent éclater sous l'effet de la chaleur.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité. AVERTISSEMENT Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurezvous que l'appareil est débranché de la prise électrique. Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

• Vous pouvez retirer les supports de casserole pour nettoyer facilement la table de cuisson.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soigneusement avant de les remettre en place. 10 www.electrolux.com

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.
• Les supports de casserole ne doivent pas être placés dans le lave-vaisselle. Ils doivent être lavés à la main.
• Lorsque vous lavez les supports à la main, faites bien attention lorsque vous les essuyez, car le processus d'émaillage laisse parfois des arêtes risquant de vous blesser. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
• Après avoir lavé les supports de casseroles, veillez à les remettre correctement en place.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur. vez pas cuisiner avec des plats en terre cuite ou en fonte. N'utilisez pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionnement. Enlevez les salissures :

1. – Enlevez immédiatement : plastique fondu, feuilles plastique et les

aliments contenant du sucre. – Mettez l'appareil à l'arrêt et laissez le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson.

2. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.

3. Pour finir essuyez l'appareil à l'aide

d'un chiffon propre.

6.1 Nettoyage du générateur

d'étincelles Cette fonction emploie une bougie d'allumage en céramique et d'une électrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

• Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson. Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux. L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne de-

6.2 Entretien périodique

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Aucune étincelle ne se produit à l'allumage. Cause possible Solution

• Il n'y a pas d'alimentation électrique.

• Vérifiez si l'appareil est bien branché et allumé;
• Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un électricien qualifié. FRANÇAIS Anomalie

Cause possible Solution

• Le couvercle et la couronne du brûleur sont mal positionnés.

• Assurez-vous que le couvercle et la couronne du brûleur sont bien positionnés. La flamme s'éteint immédiatement après l'allumage.

• Le thermocouple n'est pas suffisamment chauffé.

• Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 secondes. Les flammes sont irrégulières.

• La couronne du brûleur • vérifiez si l'injecteur doit être encrassés n'est pas bouché et s'il avec des restes d'alin'y pas de particules ments. alimentaires dans la couronne. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente. Si le problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel agréé, le déplacement du technicien du service après vente ou du vendeur peut vous être facturé, même en cours de garantie. Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi- de et adaptée. Ces données figurent sur la plaque signalétique fournie.
• Description du modèle ............
• Référence produit (PNC) ............
• Numéro de série (S.N.) ............ Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service aprèsvente.

7.1 Étiquettes fournies avec le

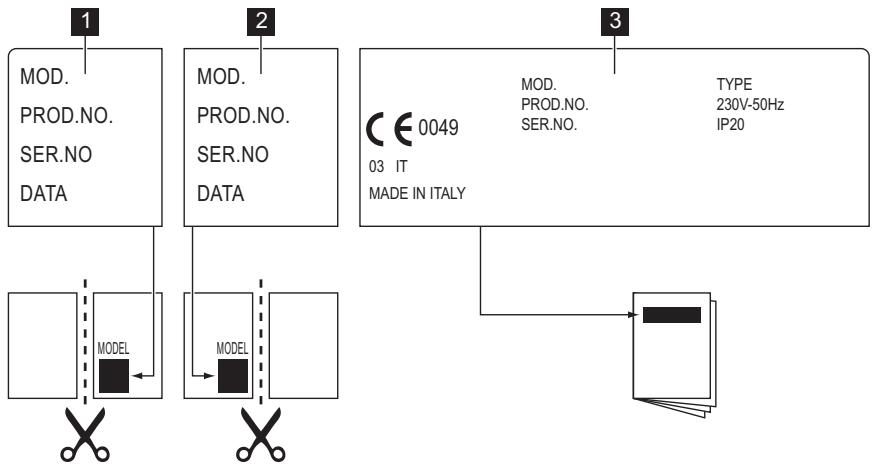

sac d'accessoires Collez les étiquettes adhésives comme indiqué ci-dessous : 12 www.electrolux.com

MOD. MOD. PROD.NO. PROD.NO. SER.NO SER.NO 03 IT DATA DATA

MADE IN ITALY

MODEL 1 Collez-la sur la carte de garantie et envoyez cette partie 2 Collez-la sur la carte de garantie et conservez cette partie 3 Collez-la sur la notice d'utilisation

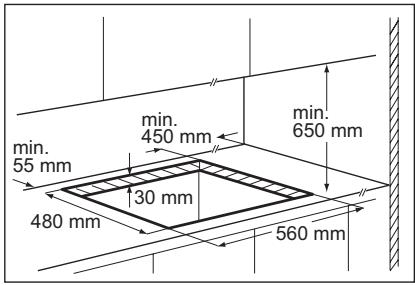

8. INSTALLATION

AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité. AVERTISSEMENT Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements locaux en vigueur. Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

8.1 Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.

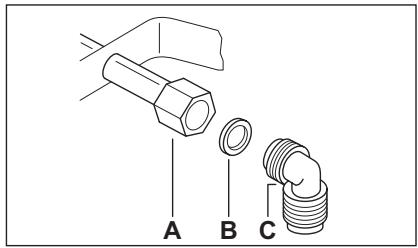

B C A) Extrémité du tuyau avec écrou B) Rondelle C) Coude FRANÇAIS Raccordement rigide : Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique). – la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le. Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme ! Raccordement « flexible » avec embout mécanique : – Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil. – Butane/Propane : utilisez un tube souple, équipé de ses colliers, s'il peut être contrôlé sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, utilisez un tuyau flexible avec un embout métallique approprié. Raccordement avec des tuyaux flexibles non métalliques : Si le raccordement peut être facilement contrôlé dans son ensemble, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers. Gaz liquéfié : utilisez le support de tuyau en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque : – il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ; – il n'est pas plus long que 1 500 mm ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction ni aucune torsion ; – il n'entre pas en contact avec des bords ni des coins tranchants ; – il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : – il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ; – le matériau n'est pas durci, mais présente une élasticité correcte ; – les colliers de serrage ne sont pas rouillés ;

8.2 Remplacement des

Démontez les supports des casseroles.

2. Démontez les chapeaux et les couronnes du brûleur.

3. À l'aide d'une clé de 7, démontez les

injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui

se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil. Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

8.3 Réglage du niveau minimal

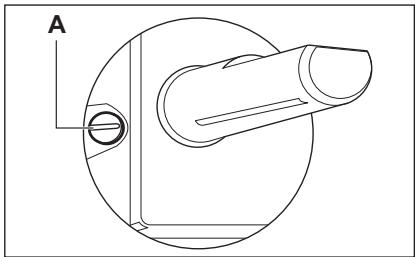

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.

2. Tournez la manette en position minimale.

3. Retirez la manette.

4. À l'aide d'un tournevis fin, ajustez la

position de la vis de réglage. 14 www.electrolux.com

• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couronne).
• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 3/4 de tour (1/4 tour pour un brûleur à triple couronne).
• Si vous passez du gaz de ville G130 8 mbar au gaz naturel G20/G25 20/25 mbar, vissez la vis de réglage d'environ 3/4 de tour (1/4 tour pour un brûleur à triple couronne).
• Si vous passez du gaz liquéfié au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 1 tour (1/2 tour pour un brûleur à triple couronne).
• Si vous passez du gaz de ville G130 8 mbar au gaz liquéfié, serrez au maximum la vis de réglage. AVERTISSEMENT Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

8.4 Branchement électrique

• L'appareil doit être relié à la terre conformément aux normes en vigueur.
• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit

être adaptée au câble d'alimentation. La fiche doit être insérée dans une prise murale appropriée. Tout composant électrique doit être installé ou remplacé par un technicien ou un employé qualifié du service technique. Utilisez toujours une prise de courant de sécurité correctement installée. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Vérifiez la conformité du raccordement à la terre avec les normes et réglementations en vigueur. Le câble d'alimentation doit être placé de telle façon qu'il ne touche aucune pièce chaude. Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm, par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.

8.5 Remplacement du câble

d'alimentation Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir). FRANÇAIS

d'accès au cas où une intervention technique serait nécessaire.

8.6 Encastrement

30 mm min. 650 mm min. 450 mm min. 55 mm 480 mm

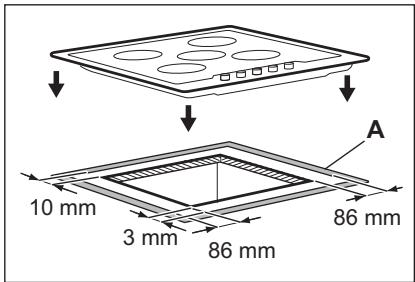

60 mm 30 mm A) Panneau amovible B) Espace pour les branchements

10 mm 86 mm 3 mm 86 mm

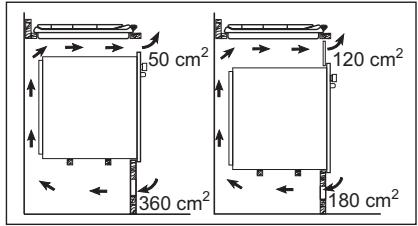

Élément de cuisine avec four Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble. 50 cm2 120 cm2 360 cm2 180 cm2

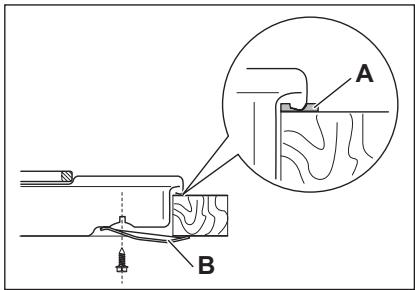

A) joint fourni B) équerres fournies ATTENTION Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

8.7 Possibilités d'insertion

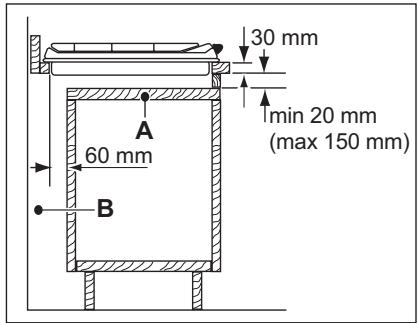

Élément de cuisine avec porte Le panneau installé sous la table de cuisson doit être facilement amovible et facile 16 www.electrolux.com

9. CARACTERISTIQUES TECHNIQUES

Longueur : Dimensions de la table de cuisson Largeur : 744 mm Longueur : 510 mm 480 mm Dimensions de la niche d'encastrement de la table de cuisson Largeur : 560 mm Puissance Brûleur à triple couronne :

4.0 kW

3.0 kW

Brûleur semi-rapide :

2.0 kW

Brûleur auxiliaire :

1.0 kW

Alimentation électrique : 230 V ~ 50 Hz Catégorie : III1c2E+3+ Raccordement au gaz : G 1/2" Alimentation en gaz : Classe de l'appareil :

Diamètres de by-pass Brûleur Brûleurs à gaz pour GAZ NATUREL G20 20 mbar PUISSANCE NORMALE

inj. 1/100 mm Auxiliaire

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar G30 28–30 mbar G31 37 mbar g/h g/h

Brûleurs à gaz pour GAZ DE VILLE G130 8 mbar PUISSANCE NORMALE

inj. 1/100 mm Auxiliaire

10. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les électroniques. Ne jetez pas les appareils avec les ordures portant le symbole conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. 18 www.electrolux.com
