EGT7355NOK - Plaque de cuisson AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Marque	AEG-ELECTROLUX
Modèle	EGT7355NOK
Type de produit	Plaque de cuisson à gaz encastrable
Dimensions de la table (L x P)	740 x 510 mm
Dimensions de la niche (L x P)	560 x 480 mm
Alimentation électrique	230 V ~ 50 Hz
Puissance totale gaz naturel (G20/G25)	10,95 kW
Puissance totale butane/propane (G30/G31)	778 g/h / 764 g/h
Puissance totale gaz de ville (G130)	10,7 kW
Nombre de brûleurs	5 (1 triple couronne, 1 rapide, 3 semi-rapides)
Brûleur triple couronne	3,8 kW
Brûleur rapide	2,2 kW
Brûleur semi-rapide	1,65 kW
Diamètre des récipients recommandé (triple couronne)	180 - 260 mm
Diamètre des récipients recommandé (rapide)	180 - 260 mm
Diamètre des récipients recommandé (semi-rapide)	120 - 240 mm
Raccordement au gaz	G 1/2" (fixe ou flexible)
Catégorie de gaz	III1c2E+3+
Dispositif de sécurité	Thermocouple (arrêt automatique si flamme éteinte)
Allumage	Allumage électronique intégré (étincelle)
Matériau de la surface	Vitrocéramique
Entretien	Nettoyage manuel avec chiffon doux et détergent neutre
Inclus dans la livraison	Injecteurs de rechange pour différents gaz, joints, équerres

FOIRE AUX QUESTIONS - EGT7355NOK AEG-ELECTROLUX

Comment allumer un brûleur ?

Enfoncez la manette correspondante et tournez-la vers la gauche jusqu'à la position maximale. Maintenez enfoncée environ 5 secondes pour chauffer le thermocouple. Après allumage, ajustez la flamme.

Que faire si le brûleur ne s'allume pas ?

Vérifiez l'alimentation électrique (fusible, branchement). Assurez-vous que le chapeau et la couronne du brûleur sont correctement positionnés. Si l'étincelle ne se produit pas, nettoyez la bougie d'allumage.

Peut-on utiliser la plaque sans électricité ?

Oui, en cas de coupure de courant, approchez une flamme (briquet, allumette) du brûleur, enfoncez la manette et tournez-la en position maximum. Le gaz s'enflammera manuellement.

Comment nettoyer les brûleurs en laiton ?

Préparez un mélange 50% eau / 50% vinaigre de vin. Faites tremper les couronnes max. 10 minutes, frottez avec une éponge, rincez et séchez soigneusement. Les brûleurs en laiton peuvent foncer avec le temps, c'est normal.

Quels types de gaz sont compatibles ?

L'appareil est livré pour gaz naturel G20/G25 (20/25 mbar). Il peut être converti pour butane/propane G30/G31 (28-30/37 mbar) ou gaz de ville G130 (8 mbar) en changeant les injecteurs fournis.

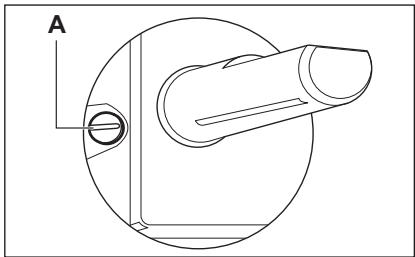

Comment régler le niveau minimum de la flamme ?

Après conversion de gaz, retirez la manette et ajustez la vis de réglage avec un tournevis fin. Les réglages dépendent du type de gaz (voir la notice). Assurez-vous que la flamme ne s'éteint pas en tournant rapidement de max à min.

Quelle est la distance minimale par rapport aux murs ou meubles ?

L'installation doit respecter un espacement minimal. Généralement, au moins 50 mm sur les côtés et à l'arrière. Consultez le plan d'encastrement dans la notice pour des valeurs précises.

Que faire en cas de fuite de gaz ?

N'utilisez jamais de flamme pour détecter une fuite. Utilisez une solution savonneuse : si des bulles apparaissent, fermez le robinet de gaz et contactez un professionnel. Ne touchez à aucun interrupteur électrique.

Peut-on poser un récipient sur deux brûleurs ?

Non, chaque récipient doit être centré sur un seul brûleur. Ne placez pas de récipients instables ou dont le fond dépasse des manettes de commande. Utilisez des diamètres adaptés au brûleur.

Comment remplacer le câble d'alimentation ?

Utilisez exclusivement un câble de type H05V2V2-F T90 (ou équivalent) de section adaptée. Le fil de terre (jaune/vert) doit être 2 cm plus long que le fil de phase. Faites appel à un électricien qualifié.

MODE D'EMPLOI EGT7355NOK AEG-ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grâce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre apparéil : www.electrolux.com/shop

SERVICE APRES-VENTE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter le service, assurez-vous de dispose des informations suivantes :
Voutrouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité. Informations generales et conseils Informations ecologiques

Sous réserve de modifications.

1. CONSIGNES DE SECURITÉ

Avant d'installer et d'utiliser cet apparéil, lisez soignement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez plusieurs cette notice avec votre apparéil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laïsez pas les enfants jouer avec l'appareil.
• Ne laisseriez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touche pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cette pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• Si la surface vitrocéramique est fissurée, mettez à l'arret l'appareil pour éviter tout risque d'électrocution.

2. ! INSTRUCTIONS DE SECURITÉ

Cet apparéil est adapté aux marchés

suivants: FR IT PT RO ES

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionneliel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparèils.
  L'appareil est lourd, prenez toujours des précautions lorsque vous le déplace. Portez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil pres d'une porte ou sous une fenetre. Les bénépients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

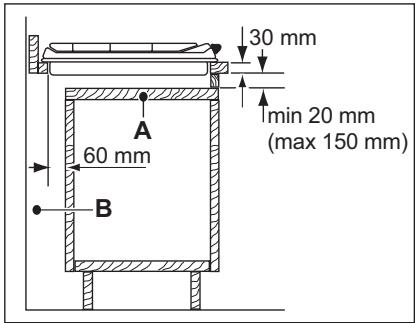

• Si l'appareil est installé au-dessus de ti-roirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut doivent très chaud. Nous vous recommendons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
L'appareil doit être relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
Utilisez le cable d'alimentation électricque approprié.
- Ne laissez pas le cable d'alimentation s'emmeler.
Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
Assurez-vous qu'une protection antiélectrocution est installée.
Utilisez un collier anti-traction sur le cable.
- Veillez à ne pas endommager la fiche secteur (si présente) ni le cable d'alienation. Contactez le service après-venture ou un électricien pour replacer le cable d'alimentation s'il est endommagé.
L'installation électrique doit être équi-pée d'un dispositif d'isolement à coupure omnipôaire. Le dispositif d'isolement doitprésenter une distance d'ou-verture des contacts d'au moins 3 mm.
- N'utilise que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliérés du support), un disjoncteur différentiel et des contacteurs.

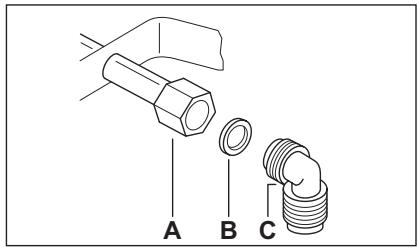

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
  Assurez-vous que l'air circule autour de l'appareil.

• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signaletique.

• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

Utilisez cet apparéil dans un environnement domestique.
- Ne modifies pas les caractéristiques de cet apparéil.
- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
- Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
- N'utilise jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- Éteignez les zones de cuisson après chaque utilisation.
N'utilise jamais l'appareil comme plan de travail ou comme plan de stockage.
- Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.

AVERTISSEMENT

Risque d'explosion ou d-incendie.

• Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Te nez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
  L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits

inflammables à l'intérieur, à proximé ou sur l'appareil.

• Ne tentez pas d'eteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.
• Ne laïsez pas le contenu des éléments de cuisson s'évaporer.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilise pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommagé et rugieux. Ils risqueraient de rayer la surface vitrocéràmique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
  Veillez a ce que la piece ou est installe l'appareil soit bien aerée.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
  Utilisez uniquement des recipients stables avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si vous appeareil en est équipé) !
  Assurez-vous que la flamme ne s'est pas lorsque vous tournezrapidement lamanette de la position maximale à la position minimale.

Veillez à ce que les recipients se trouvent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la table de cuisson.
- N'utilise que les accessoires fournis avec l'appareil.
N'installez pas de diffuseur de flamme sur le bruleur.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de l'appareil.

Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
- Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.
- Ne lavez pas les brûleurs au lave-vais-selle.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre conformément l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
  Aplatissez les tuyaux de gaz externes.

3. DESCRIPTION DE L'APPAREIL

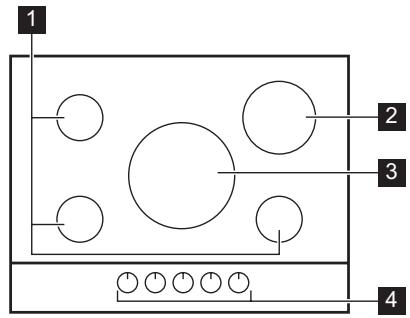

3.1 Description de la table de cuisson

1 Brûleur semi-rapide
2 Brûleur rapide
3 Brûleur à triple couronne
4 Manettes de commande

3.2 Manettes de commande

Symbole	Description
●	pas d'alimenta-tion en gaz / posi-tion arrêt
△	position d'alluma-ge / alimentation-en gaz maximum

Symbole	Description
a	alimentation en gaz minimum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT

Faites très attention lorsque vous utilisez une flamme neue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme

Allumez toujours le brûleur avant de poser un réseau dessus.

Pour allumer le brûleur :

1. Enforcez la manette de commande correspondante et tournez-la vers la gauche jusqu'à la position maximale ( ).

2. Maintenez la manette de commande enforcée pendant environ 5 secondes pour permettre au thermocouple de chauffer. Sinon, l'alimentation en gaz sera interrompue.

3. Une fois que la flamme brûle régulièrement, réglez son début.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement placés.

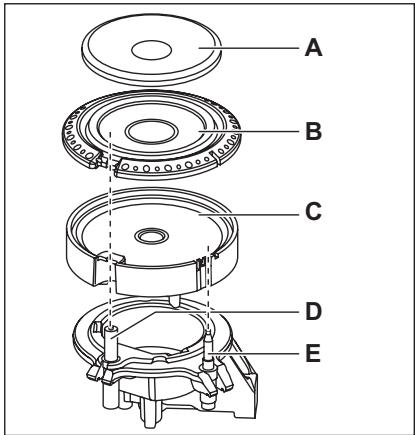

A) Chapeau du brûleur
B) Triple couronne en laiton
C) Couronne du brûleur
D) Bougie d'allumage
E) Thermocouple

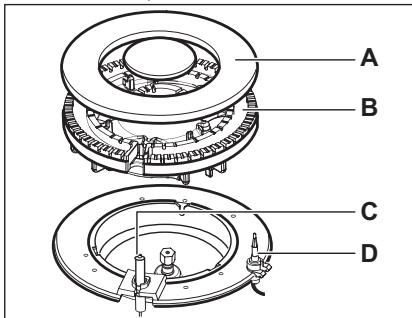

A) Chapeau du brûleur
B) Couronne du brûleur
C) Bougie d'allumage
D) Thermocouple

AVERTISSEMENT

Ne maintenez pas la manette de commande appuyée plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette et positionné-la sur Arêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'eteint accidentellem-ment, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Le générateur d'étincelles se déclenché automatiquement à la mise sous tension de l'appareil, après l'ss installation ou une coupure d'électricité. Ce phénomène est normal.

4.2 Pour eteindre les bruleurs

Tournez la manette jusqu'au symbole

AVERTISSEMENT

Abaissez ou coupez toujours la flamme avant de retirer les reçipients du brûleur.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Économies d'énergie

• Si possible, couvre les cassetoles.
• Lorsque le liquide commence à bouillir, baisseze le feu pour laisser légèrement fremir le liquide.

Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur	Diamètres des réci-pients
Triple couronne	180 - 260 mm
Rapide	180 - 260 mm
Semi-rapide (arrière gauche)	120 - 240 mm
Semi-rapide (avant droit)	120 - 200 mm
Semi-rapide (avant gauche)	120 - 200 mm

AVERTISSEMENT

N'utilisez pas de plats en fonte, en steatite, de grils ou de plats à gratin sur les brûleurs à gaz.

AVERTISSEMENT

Assurez-vous que le fond des réci pients ne dépasse pas au-dessus des manettes de commande. Si les manettes de commande se trouvent sous le fond des réci pients, la flamme peut les faire chauffer.

Ne placez pas le même recipient sur deux bruleurs.

AVERTISSEMENT

Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les recipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.

Ne placez pas de recipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.

AVERTISSEMENT

N'utilisez pas de diffuseur de flammme.

AVERTISSEMENT

Des liquides renversés durant la cuisson peuvent provoquer le bris du verre.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Pour nettoyer l'appareil, éteignez-le puis laïsez-le refroidir. Avant toute opération de nettoyage ou intervention technique, assurez-vous que l'appareil est débranché de la prise électrique.

Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

AVERTISSEMENT

Un taux d'humidité élevé ou l'immersion prolongée des brûleurs dans l'eau peut endommager leur surface.

• Vous pouvezPTRirer les supports de casserole pour nettoyer facilement la table de cuisson.
• Pour nettoyer le chapeau en émail, utilisez de l'eau chaude et un détergent doux et séchez-le soignement avant de le remettre en place.

• La couleur des couronnes des brûleurs en laiton peut foncer après une longue utilisation. Pour-retirer ces marques sombres, procédez comme suit :

• Préparez un mélange composé de 50% d'eau et de 50% de vinaigre de vin.

• Faites tremper les brûleurs dans ce mélange pendant 10 minutes maximum. Retirez les marques avec une éponge.

• Rincez les couronnées à l'eau pour éliminer toute trace du mélange, puis séchez-les soignement.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

• Les supports de casserole ne sont pas adaptés au lavage dans un lavevaisselle. Ils doivent être lavés à la main.

• Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pât nettoyante.

• Àprous avoir lavé les supports de casserrole, veillez à les remettre correctement en place.
  Assurez-vous que les bras des supports de casserole se trouvent bien au centre du brûleur pour que ce dernier puisse fonctionner correctement.

• Pour éviter d'endommager la surface de la table de cuisson, faites très attention lorsque vous remettez les supports de casserole en place.

Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

De façon à ce que les supports de casser-roles restent en position correcte, ceux-ci sont montés sur des picots metalliques sur les côts de la table de cuisson. Pour facilititer le nettoyage, les supports de casser-roles sont démontables. Soulevez les supports de casser-oles en les maintainant en position horizontally comme illustré dans la dernière figure.

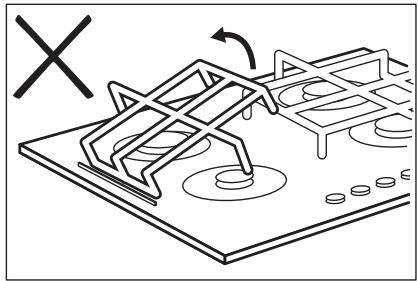

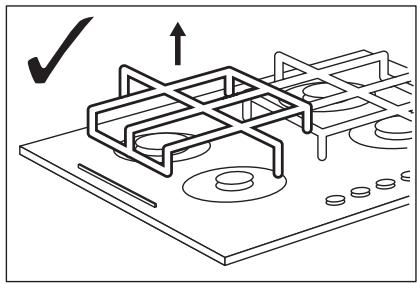

Évitez de soulever les supports de casseroles d'un mouvement angulaire, car cela pour exercer une contrainte sur les picots métalliques. Cela risquerait d'endomma-ger les picots et d'entrainer leur rupture.

La forme des supports de casseroles et le nombre de brûleurs dépend du modele de l'appareil.

Enlevez les salissures :

1. • Enlevez immédiatement : plastique fondu, feuilles plastique et les aliments contenant du sucre.

2. Mettez l'appareil à l'arrêt et laisserze le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques Luisantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson.

3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.

4. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

AVERTISSEMENT

N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou entre les bords des brûleurs et l'encadrement (si présente).

AVERTISSEMENT

Ne faites pas glisser les recipients sur le verre car ils pouraient en rayer la surface. De même, ne faites pas tomber d'objets durs ou pointus sur le verre. Ne cognez pas non plus contre les rebords de la table de cuisson.

6.1 Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage en céramique et d'une electrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

6.2 Entretien periodique

Demandez régulierement à votre service après-vente local de vérifier l'etat du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie	Cause possible	Solution
Aucune étincelle ne se produit à l'allumage.	Il n'y a pas d'alimentation électrique.	Vérifiez si l'appareil est bien branché et allumé; Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un électricien qualifié.
	• Le couvercle et la cou-ronne du brûleur sont mal positionnés.	• Assurez-vous que le couvercle et la couron-ne du brûleur sont bien positionnés.
La flamme s'éteint immédiatement après l'alluma-ge.	• Le thermocouple n'est pas suffisamment chauffé.	•Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 se-condes.
Les flammes sont irrégulées.	• La couronne du brûleur doit être encrassés avec des restes d'aliements.	• vérifie si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faie proposer à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résultat d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas eté réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du reven-deur peut être facturé même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapi-

de et adaptée. Ces données figurent sur la plaque signalétique fournie.

Description du modele
- Référence produit (PNC)
- Numéro de série (S.N.) ....................

Utilisez exclusivement des pieces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-venture.

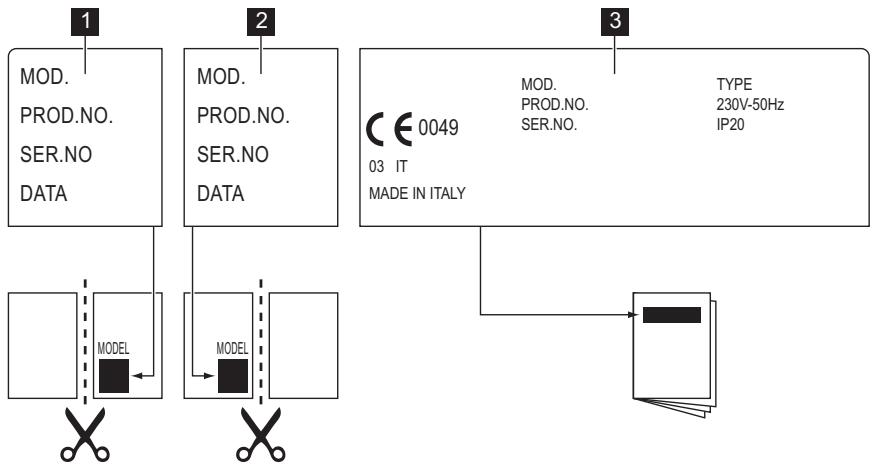

7.1 Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhéSES comme indiqué ci-dessous :

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie

3 Collez-la sur la notice d'utilisation

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chaprites concernant la sécurité.

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuees par un professionnel qualifie selon les normes et reglements locaux en vigueur.

8.1 Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxy-dable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entraîre en contact avec des parties mobiles ni'estre comprisés. Soyez également vigilant lorsque la table est installee avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement régiable est relié à la rampe complète par un écrou filtré G 1/2 po. Vissez les pieces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

A) Extrémité du tuyau avec écrou
B) Rondelle
C) Coude

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux metalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel: le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.
- Butane/Propane : utilisez un tube sousple, équipé de ses colliers, s'il peut être contrôle sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, utilisez un tuyau flexible avec un embout métallique approprié.

Raccordement avec des tuyaux flexibles non métalliques :

Si le raccordement peut être facilement contrôle dans son ensemble, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquéfié : utilisez le support de tuyau en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiente, à savoir plus de 30^ ;
• il n'est pas plus long que 1500 mm ;
• il ne montre aucun étranglement ;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ni des coins tranchants ;
• il peut être facilement contrôle sur toute sa longueur afin de vérifier son état.
  Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :
• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais présente une elasticie correcte;

• les colliers de serrerage ne sont pas rouillés;

• la date d'expiration n'est pas dépassée.
  Si vous constatiez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme!

8.2 Remplacement des injecteurs

1. Demontez les supports des cassetoles.
2. Demontez les chapeaux et les couronnes du brûleur.
3. À l'aide d'une clé de 7, démonze les injecteurs et replacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caracteristiques techniques »).
4. Assemble les pieces et suivez la même procEDURE dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet foumi avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

A) Vis de réglage

• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couronne).
• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 3/4 de tour (1/4 tour pour un brû leur à triple couronne).
• Si vous passez du gaz de ville G130 8 mbar au gaz naturel G20/G25 20/25 mbar, vissez la vis de réglage d'environ 3/4 de tour (1/4 tour pour un brûleur à triple couronne).
• Si vous passez du gaz liquéfié au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 1 tour (1/2 tour pour un brûleur à triple couronne).

AVERTISSEMENT

Assurez-vous que la flamme ne s'eteint pas lorsque vous tournezrapidement la manette de la position maximale à la position minimale.

8.4 Branchement électrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondant aux valeurs d'alimentation locales.
• Cet apparéil est fourni avec un cable d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
  Utilisez toujours une prise de courant de sécurité correctement installée.

Assurez-vous que la prise de courant est accessible une fois l'appareil instalé.
- Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
L'appareil ne doit pas etre raccorded a l'aide d'un prolongateur, d'un adapta-. teur ni d'une prise multiple (risque d'incepdie).Assurez-vous que le raccordement a la terre est conforme aux normes et reglementations.
- Le cable d'alimentation ne doit pas etre exposé à une température supérieure à 90^

Assurez-vous de connecter le cable neu- tre bleu à la borne portant la lecture « N » Connectez le cable de phase marron (ou noir) à la borne portant la lecture « L ». Le cable de phase doit rester connecté en permanence.

8.5 Remplacement du cable d'alimentation

Ne remplacez le cable de raccordement qu'vec un cable de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

8.6 Encastrement

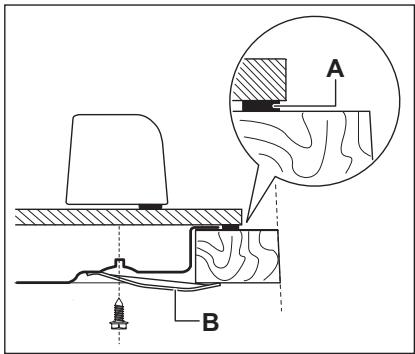

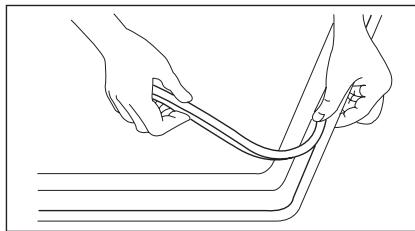

A) joint fourni
B) équres fournies

ATTENTION

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

8.7 Possibilities d'insertion

Élement de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facile à retarder et facilement accessible au cas où une intervention technique seraient nécessaire.

A) Panneau amovible
B) Espace pour les branchements

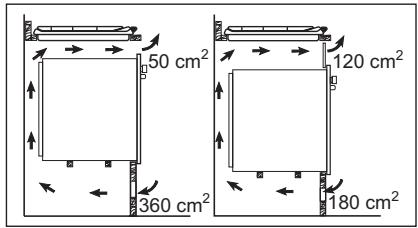

Élement de cuisine avec four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'objet de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

9. CHARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur :

740 mm

Longueur :

510mm

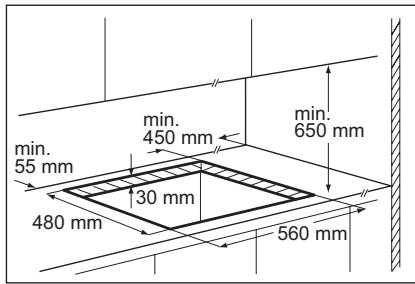

Dimensions de la niche d'encastrement de la table de cuisson

Longueur: 480 mm

Largeur :

560 mm

Puissance

Brûleur à triple couronne:	3.8 kW
Brûleur rapide:	2.2 kW
Brûleur semi-rapide:	1.65 kW
PUISSANCE TOTALE:	G20/G25 (2E+) 20/25 mbar = 10.95 kW G30 (3+) 28-30 mbar = 778 g/h G31 (3+) 37 mbar = 764 g/h G130 (1c) 8 mbar = 10.7 kW
Alimentation électrique:	230 V ~ 50 Hz
Catégorie:	III1c2E+3+
Raccordement au gaz:	G 1/2"
Alimentation en gaz:	G20/G25 (2E+) 20/25 mbar
Classe de l'appareil:	3

Diamétres de by-pass

Brûleur	Ø by-pass en 1/100 mm	Brûleur	Ø by-pass en 1/100 mm
Semi-rapide	32	Triple couronne	56
Rapide	52

Brûleurs à gaz pour GAZ NATUREL G20/25 20/25 mbar

BRULEUR	PUISSANCE NORMALE kW	inj. 1/100 mm
Semi-rapide	1.65	86
		x
Rapide	2.2	98
		x
Triple couronne	3.8	146

Brûleurs à gaz pour LPG (Butane / Propane) G30/G31 28-30/37 mbar

BRULEUR	PUISSAN-CE NORMALE kW	inj. 1/100 mm	G30 28-30 mba r	G31 37 mbar
			g/h	g/h
Semi-rapide	1.6	64	116	114
Rapide	2.1	076	153	150
Triple couronne	3.8	98	276	271

Brûleurs à gaz pour GAZ DE VILLE G130 8 mbar

BRULEUR	PUISSANCE NORMALE kW	inj. 1/100 mm
Semi-rapide	1.6	153
Rapide	2.2	184
Triple couronne	3.7	348

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Deposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les apparèils portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans voiture centre local de recyclage ou contactez vos services municipaux.

INDICE

Risco de incendio ou explosao.
