PD-10 - Accessorio stampante wireless NIKON - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo PD-10 NIKON in formato PDF.
| Tipo di prodotto | Adattatore Wi-Fi per stampante |
| Marca | Nikon |
| Modello | PD-10 |
| Dimensioni (L × H × P) | Circa 117 × 45,5 × 29,5 mm (base compresa, cavo escluso) |
| Peso | Circa 73 g (senza batteria) |
| Alimentazione | Due pile LR6 (AA) alcaline o batterie ricaricabili (Nikon EN-MH1, ZR6 nichel-manganese, FR6/L91 litio); anche tramite connettore USB della stampante (5 V, 100 mA) |
| Durata delle pile | Circa 120 minuti con pile LR6 alcaline (varia in base alla stampante, dimensione del file e condizioni wireless) |
| Interfaccia | USB (connessione alla stampante); Wi-Fi IEEE 802.11g/b (modalità Ad-hoc, 2,4 GHz) |
| Sicurezza wireless | WEP 128 bit |
| Portata Wi-Fi | Fino a 25 m (802.11g) / 40 m (802.11b) senza ostacoli |
| Funzioni principali | Stampa wireless di foto digitali da una fotocamera Nikon COOLPIX compatibile verso una stampante PictBridge |
| Compatibilità | Fotocamere Nikon COOLPIX con modalità trasferimento wireless; stampanti compatibili PictBridge (tensione 5 V, 100 mA) |
| Numero di profili memorizzabili | Fino a 50 profili fotocamera |
| Manutenzione e pulizia | Tenere all'asciutto, evitare urti, esposizione a forti campi magnetici e sbalzi di temperatura |
| Temperatura di utilizzo | Da 0 a 40 °C |
| Umidità di utilizzo | Dal 10 al 90% |
| Sicurezza | Conforme alle norme FCC Classe B e RSS-210 (Canada); non utilizzare in presenza di gas infiammabile, tenere fuori dalla portata dei bambini |
| Contenuto della confezione | Adattatore PD-10, manuale d'uso, dichiarazione di conformità, due pile LR6 (AA) alcaline, garanzia |
Domande frequenti - PD-10 NIKON
Domande degli utenti su PD-10 NIKON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Accessorio stampante wireless in formato PDF gratuitamente! Trova il tuo manuale PD-10 - NIKON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PD-10 del marchio NIKON.
MANUALE UTENTE PD-10 NIKON
Per la vostra sicurezza
Per prevenire rischi di danneggiamento del prodotto o di lesioni all'utente o a terze persone, prima di utilizzare il prodotto leggere con la massima attenzione e in ogni loro parte le avvertenze che seguono, relative alla sicurezza. Conservarle in modo che chiunque utilizzi l'apparecchio possa preventivamente consultarle.
Le conseguenze che possono derivare dalla mancata osservanza delle precauzioni elencate in questo capitolo sono indicate dal seguente simbolo:
Questo simbolo segnala avvertenze e informazioni che vanno lette prima di utilizzare il prodotto, per prevenire possibili lesioni all'utente.
AVVERTENZE
In caso di malfunzionamento spegnere subito l'apparecchio
Nel caso venga rilevata la fuoriuscita di fumo o di un odore inconsueto proveniente dal PD-10, scollegare subito il connettore USB dalla stampante e rimuovere la batteria prestando attenzione per evitare ustioni. Fare quindi controllare l'apparecchio presso un centro di assistenza Nikon autorizzato. Proseguire nell'utilizzo in queste condizioni può provocare lesioni.
Non cercare di smontare l'apparecchio
Toccare le parti interne del prodotto può provocare lesioni personali. Le riparazioni devono essere eseguite solo da personale tecnico qualificato. Se l'apparecchio si rompe in seguito a caduta o a un altro tipo di incidente, scollegare il prodotto e/o rimuovere la batteria e portare l'apparecchio presso un centro di assistenza Nikon per le necessarie riparazioni.
Non utilizzare in presenza di gas infiammabili
Per evitare rischi di esplosioni o incendi, non servirsi di apparecchi elettronici in ambienti saturi di gas.
Mantenere il prodotto asciutto
Non immergere ed esporre il prodotto all'acqua. L'uso continuo del prodotto in tali circostanze può provocare incendi o scosse elettriche.
Tenere lontano dalla portata dei bambini
La mancata osservazione di questa precauzione può provocare lesioni personali.
Rimuovere le batterie se non si utilizza il prodotto per un periodo prolungato
La mancata osservazione di questa precauzione può comportare fuoriuscite di liquido e conseguentemente provocare incendi, lesioni personali o contaminazione dell'ambiente.
Seguire le indicazioni fornite dal personale di bordo e ospedaliero
Questo prodotto trasmette frequenze radio che potrebbero interferire con le apparecchiature mediche o di bordo. Non utilizzare il prodotto in ospedale o in aereo senza prima aver richiesto l'autorizzazione al personale responsabile.
Seguire le avvertenze indicate sulle batterie
La mancata osservanza di questa precauzione può comportare fuoriuscite di liquido, rotture o incendi.
Avvisi
- Nessuna parte dei manuali forniti con questo prodotto può essere riprodotta, trasmessa, trascritta, memorizzata in un sistema di recupero di informazioni o tradotta in qualsiasi forma e con qualsiasi mezzo senza la preventiva autorizzazione della Nikon.
- La Nikon si riserva il diritto di modificare senza preavviso le specifiche hardware e software descritte in questi manuali.
- La Nikon declina ogni responsabilità per qualsiasi danno derivante dall'utilizzo di questo prodotto.
- Pur avendo compiuto ogni sforzo per rendere questa documentazione il più possibile perfetta, la Nikon apprezza ogni opportunità di miglioramento. Invitiamo quindi a segnalare la presenza di eventuali errori e omissioni al distributore Nikon. Gli indirizzi dei distributori Nikon per i vari Paesi sono forniti separatamente.
Avviso per i clienti in Europa
Con la presente Nikon dichiara che questo prodotto è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.
Simbolo per la raccolta differenziata applicabile nei paesi europei
Questo simbolo indica che il prodotto va smaltito separatamente.
La normativa che segue si applica soltanto agli utenti dei paesi europei.
- Il prodotto è designato per lo smaltimento separato negli appositi punti di raccolta. Non gettare insieme ai rifiuti domestici.
- Per maggiori informazioni, consultare il rivenditore o gli enti locali incaricati della gestione dei rifiuti.
Cura dell'adattatore
● Mantenere il prodotto asciutto
Questo prodotto può subire danni se viene immerso nell'acqua o sottoposto ad elevati livelli di umidità.
● Non lasciarlo cadere
Gli urti violenti contro superfici rigide e le vibrazioni possono danneggiare il prodotto.
- Evitare i forti campi magnetici
Non utilizzare o conservare il prodotto in prossimità di radiazioni o campi magnetici di forte intensità. L'elettricità statica o i campi magnetici prodotti da apparecchiature come i trasmettitori radio possono danneggiare i circuiti interni del prodotto.
- Evitare i bruschi sbalzi di temperatura
Le variazioni improvise di temperatura (che si manifestano ad esempio entrando o uscendo da un ambiente riscaldato in inverno) possono provocare la formazione di condensa all'interno del prodotto. Prima di esporre l'apparecchio a uno sbalzo di temperatura, riporlo in borsa o avvolgerlo in un sacchetto di plastica in modo che lo scambio termico avvenga più gradualmente.
Sommario
Per la vostra sicurezza
Avvisi....i
Cura dell'adattatore ....i
Introduzione....1
Prima di iniziare 2
Componenti dell'adattatore....3
Inserimento delle batterie 4
Collegamento dell'adattatore PD-10 a una stampante 5
Impostazione delle informazioni di profilo nella fotocamera....6
Stampa senza fili 8
Indicazioni delle spie LED 9
Problemi e soluzioni....10
Caratteristiche tecniche 11

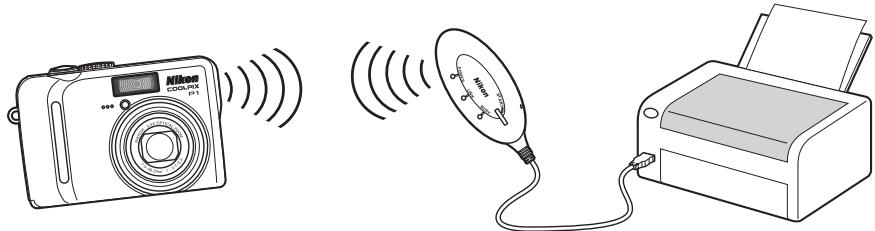

Introduzione
Grazie per avere scelto l'adattatore stampante Wi-Fi PD-10 Nikon.
L'adattatore PD-10 è un accessorio da utilizzare con le fotocamere digitali* Nikon COOLPIX dotate di modo di trasferimento wireless. Collegando l'adattatore PD-10 a una stampante compatibile PictBridge è possibile stampare immagini dalla fotocamera sfruttando la modalità di trasferimento senza fili "wireless", e senza l'impiego di un computer.
Leggere queste istruzioni e il manuale della fotocamera con attenzione prima dell'utilizzo dei prodotti tenendo la documentazione a portata di mano durante l'impiego di entrambi.
* Verificare nel manuale della fotocamera in uso che la stessa sia compatibile con l'adattatore PD-10.
- Collegare l'adattatore PD-10 direttamente a una stampante. Non effettuare il collegamento attraverso un hub USB.
- L'adattatore PD-10 deve essere collegato ad una stampante che dispone di un alimentatore da 5 V, 100 mA tramite l'interfaccia PicBridge (connettore USB).
Prima di iniziare
- Confezione Contenuto
Adattatore stampante Wi-Fi PD-10 Manuale di istruzioni (il presente manuale) Dichiarazione di conformità (solo per l'Europa) Due batterie alcaline LR6 (AA) (per prova) Garanzia
- Aggiornamento continuo
L'“aggiornamento continuo” dell'utente fa parte dell'impegno Nikon a fornire un supporto duraturo e nuove opportunità di apprendimento. A questo scopo, le informazioni più recenti sono sempre disponibili on-line sui seguenti siti:
• Per gli utenti degli U.S.A.: http://www.nikonusa.com/
• Per gli utenti di Europa e Africa: http://www.europe-nikon.com/support/
- Per gli utenti di Asia, Oceania, Medio Oriente: http://www.nikon-asia.com/
Oltre alle notizie relative ai prodotti, sono disponibili suggerimenti, risposte alle domande più frequenti (FAQ) e consulenza di carattere generale in tema di Digital Imaging e ripresa fotografica. Per ulteriori informazioni, contattare l'importatore Nikon per il Paese di residenza. Per le informazioni sui contatti, visitare l'URL:
http://nikonimaging.com/

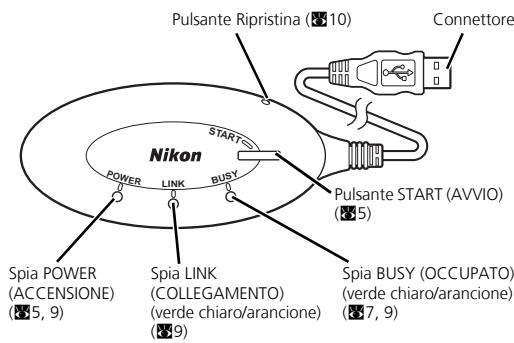

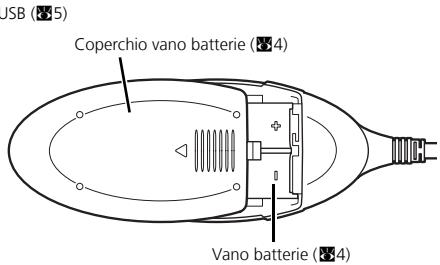

Componenti dell'adattatore

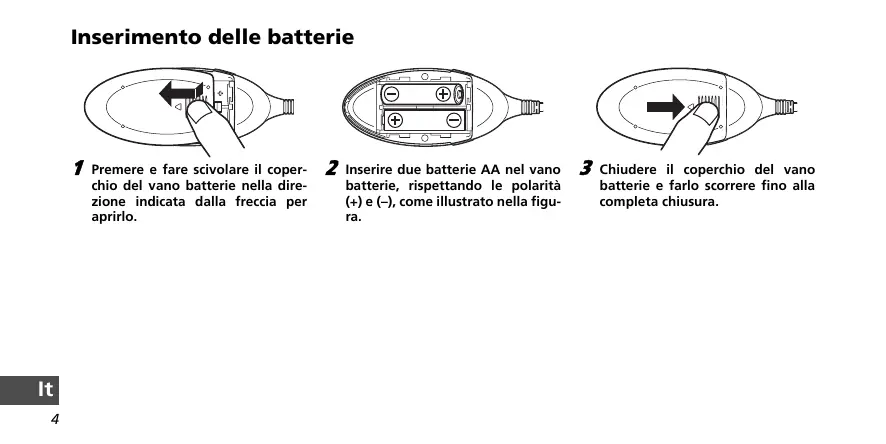

Inserimento delle batterie
1 Premere e fare scivolare il coperchio del vano batterie nella direzione indicata dalla freccia per aprirlo.
2 Inserire due batterie AA nel vano batterie, rispettando le polarità (+) e (−), come illustrato nella figura.
3 Chiudere il coperchio del vano batterie e farlo scorrere fino alla completa chiusura.

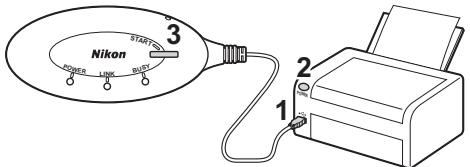

Collegamento dell'adattatore PD-10 a una stampante
1 Collegare il cavo USB dell'adattatore PD-10 al connettore PicBridge sulla stampante.
2 Accendere la stampante e verifica-re che sia pronta per la stampa.
- Attendere che la stampante sia pronta per la stampa prima di eseguire qualsiasi operazione con l'adattatore PD-10.
3 Premere il pulsante di avvio START dell'adattatore PD-10 per accenderlo.
- La spia POWER sull'adattatore PD-10 si illumina e la spia LINK cambia da arancione a verde chiaro. Il PD-10 è pronto per la connessione wireless.
Una volta stabilita la connessione:
- Se si utilizza per la prima volta l'adattatore PD-10 con la fotocamera: andare a p.6.
- Per eseguire una stampa senza fili: andare a p.8.
Impostazione delle informazioni di profilo nella fotocamera
Se si utilizza per la prima volta l'adattatore PD-10 con una particolare fotocamera, attenersi alla procedura riportata di seguito per impostare le informazioni di profilo nella fotocamera e nell'adattatore PD-10.

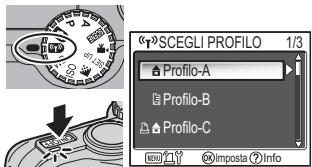

1 Ruotare il selettore dei modi della fotocamera su (P) (modo di trasferimento wireless) e accendere la fotocamera.
- Sul monitor della fotocamera verrà visualizzata la schermata SCEGLI PROFILO.
- Se le informazioni di profilo non sono impostate, verrà visualizzato un messaggio con la richiesta di aggiungere le informazioni di profilo.
2 Premere il pulsante MENU sulla fotocamera.
- Sul monitor della fotocamera verrà visualizzato il messaggio "Connessione all'adattatore wireless della stampante".
3 Sul monitor della fotocamera verrà visualizzato il messaggio "Premere il pulsante sull'adattatore stampante Wi-Fi".
4 Alla visualizzazione del messaggio, premere il pulsante di avvio START dell'adattatore PD-10 per due secondi.
- Premere il pulsante di avvio START durante la visualizzazione del messaggio.
- La spia BUSY dell'adattatore PD-10 lampeggia lentamente in arancione ①. Dopo qualche momento, la spia BUSY si illuminerà in arancione per circa tre secondi quando l'impostazione è completata.
5 Terminata l'impostazione, sul monitor della fotocamera verrà visualizzato il messaggio "Collegamento a... Printer1 Collegarsi adesso?".
- Scegliere No per tornare alla schermata SCEGLI PROFILO (6). Scegliere Si per continuare con le operazioni e stampare (Punto 3 a 8).
- Una volta impostate le informazioni di profilo, la fotocamera e l'adattatore PD-10 possono essere collegati ogni volta che si desidera scegliendo le informazioni di profilo dalla schermata SCEGLI PROFILO. Le informazioni di profilo devono essere impostate nuovamente se viene eseguito il ripristino (✗ 10).
Nota
Se l'impostazione non è riuscita, la spia BUSY dell'adattatore PD-10 lampeggia velocemente in arancione e viene visualizzato un messaggio sul monitor della fotocamera. In tal caso, premere il pulsante d sulla fotocamera ed eseguire nuovamente la procedura di impostazione.
- Numero di dispositivi che possono essere impostati
- Nell'adattatore PD-10 si possono memorizzare le informazioni di profilo di un massimo di 50 fotocamere. Se quando si memorizza un nuovo profilo è già stato raggiunto il limite di 50, verrà eliminato il profilo più vecchio per consentire la memorizzazione del nuovo profilo.
- Nella fotocamera si possono memorizzare le informazioni di profilo di un massimo di 9 dispositivi, ad esempio PD-10, computer e stampanti collegate ai computer. Se 9 profili sono già stati creati e l'informazione di profilo dell'adattatore PD-10 è stata memorizzata, eliminare un profilo non necessario utilizzando il software Wireless Camera Setup Utility fornito con la fotocamera. Se un profilo non necessario non viene eliminato, verrà sovascritto il profilo più vecchio. Per ulteriori informazioni sull'eliminazione dei profili, vedere il manuale della fotocamera.
- Nomi dei profili
- Dopo che le informazioni di profilo sono state memorizzate nella fotocamera, il nome del profilo viene automaticamente impostato su "Printer x" (dove x è un valore compreso tra 1 e 9)
- Il nome del profilo "Printer x" può essere cambiato successivamente utilizzando il software Wireless Camera Setup Utility fornito con la fotocamera. Per ulteriori informazioni, vedere il manuale della fotocamera.
● Spegnimento dell'adattatore PD-10
- L'adattatore PD-10 si spegne quando viene scollegato dalla stampante.
Stampa senza fili
Utilizzare l'adattatore PD-10 e la fotocamera con le informazioni di profilo di PD-10 per stampare senza fili le immagini della fotocamera.
1 Ruotare il selettore dei modi della fotocamera su (P) (modo di trasferimento wireless) e accendere la fotocamera.
- Sul monitor della fotocamera verrà visualizzata la schermata SCEGLI PROFILO.
2 Selezionare il nome del profilo dell'adattatore PD-10 utilizzando il multiselettore sulla fotocamera e premere il pulsante Ⓔ.
- Sul monitor della fotocamera verranno visualizzate alcune schermate che mostrano lo stato della connessione dell'adattatore PD-10.
3 Sul monitor della fotocamera verrà visualizzata la schermata STAMPA SENZA FILI.
- Procedere alla stampa attenendosi alle istruzioni per la "stampa diretta" riportate nel manuale della fotocamera, per stampare direttamente dalla fotocamera a una stampante compatibile PictBridge.
- Dopo aver completato la stampa, il monitor della fotocamera ritorna alla schermata SCEGLI PROFILO.
Nota
- Prima di eseguire la stampa senza fili, verificare che le batterie siano completamente cariche.
- Per le operazioni di stampa diretta, vedere il manuale della fotocamera.
- Se la stampa viene cancellata prima che sia completata, la stampa si interrompe e il monitor della fotocamera ritorna alla schermata SCEGLI PROFILO.
Indicazioni delle spie LED
Le spie POWER, LINK e BUSY (3) indicano gli stati riportati di seguito, dopo l'impostazione della stampante e della fotocamera.
Durante lo standby di stampa, il colore di ogni spia è indicato nella colonna con il segno di spunta (√).
| Spia | Indicazione | Stato | Standby di stampa |
| POWER | Si illumina | Il dispositivo è acceso | √ |
| LINK | Si illumina in verde chiaro | Pronta per la connessione wireless | √ |
| Si illumina in arancione | Non pronta per la connessione wireless | ||
| Lampeggia velocemente in arancione per circa 3 secondi | Problema con il collegamento wireless. | ||
| BUSY | Si illumina in verde chiaro | Standby di stampa | √ |
| Lampeggia in verde chiaro | Trasferimento dei dati per la stampa | ||
| Lampeggia velocemente in verde chiaro per circa 3 secondi | Problema con il trasferimento dei dati per la stampa. | ||
| Lampeggia in arancione | Impostazione informazioni di profilo sulla fotocamera | ||
| Lampeggia in arancione per circa 3 secondi | Impostazione informazioni di profilo sulla fotocamera completata | ||
| Lampeggia velocemente in arancione per circa 3 secondi | Problema con le impostazioni di profilo sulla fotocamera. | ||
| Lampeggia alternativamente in arancione e verde chiaro | In fase di ripristino (810) |
Nota
- Se non si è stabilita una connessione con la fotocamera (quando la spia BUSY non è illuminata) e non viene eseguita alcuna operazione per circa tre minuti, l'adattatore PD-10 si spegne automaticamente per ridurre il consumo di energia.
- Se la stampa resta in fase di standby (indicato con il segno di spunta nella tabella sopra) per 10 minuti, l'adattatore PD-10 si spegne automaticamente.
Problemi e soluzioni
Se non è possibile stabilire un collegamento stabile tra fotocamera e adattatore PD-10 o se la stampa viene interrotta improvvisamente, procedere alle verifiche riportate di seguito.
| Problema | Possibile causa/soluzione |
| La spia POWER dell'adattatore PD-10 non si illumina. | • Utilizzare batterie completamente cariche.• Verificare che l'adattatore PD-10 sia collegato alla stampante. |
| Impossibile impostare correttamente le informazioni di profilo nella fotocamera e nell'adattatore PD-10./Non si riesce a stabilire un collegamento stabile tra fotocamera e adattatore PD-10 (complessivamente). | • Verificare che la stampante sia accesa e pronta per la stampa. |
| Non si riesce a stabilire un collegamento stabile tra fotocamera e adattatore PD-10./Il collegamento viene interrotto. | Il segnale wireless potrebbe essere disturbato da oggetti o interferenze provenienti da dispositivi nelle vicinanze. Spostare la fotocamera e la stampante in modo che siano più vicine. |
| Problema con il collegamento wireless./Il collegamento viene interrotto. | Il segnale wireless potrebbe essere disturbato da oggetti o interferenze provenienti da dispositivi nelle vicinanze. Spostare la fotocamera e la stampante in modo che siano più vicine. Eseguire un ripristino, quindi impostare nuovamente le informazioni di profilo nella fotocamera (56). |
| Impossibile impostare correttamente le informazioni di profilo nella fotocamera e nell'adattatore PD-10 (la spia BUSY lampeggia velocemente in arancione). | Eseguire i passaggi 3 e 4 riportati in “Impostazione delle informazioni di profilo nella fotocamera” (56 - 7) in rapida successione. Nel passaggio 4, il pulsante START deve essere premuto per due secondi. |
Ripristino
- Se il pulsante Rispristina viene premuto per circa un secondo mentre l'adattatore PD-10 è acceso e collegato alla stampante, tutte le informazioni di profilo nell'adattatore PD-10 verranno cancellate.
- Premere il pulsante Ripristina con un piccolo oggetto appuntito.
Caratteristiche tecniche
| Connessioni | USB | |
| Connessioni LAN Wireless | IEEE 802.11g | LAN Wireless (OFDM, 54 Mbps in banda 2,4 GHz)Distanza di comunicazione: 0 - 25 m Condizioni distanza: linea retta |
| IEEE 802.11b | LAN Wireless (DSSS, 11 Mbps in banda 2,4 GHz)Distanza di comunicazione: 0 - 40 m Condizioni distanza: linea retta | |
| Modo wireless | Modo Ad-hoc | |
| Protezione | WEP 128 bit | |
| Fonti di alimentazione | Batterie | Due batterie alcaline LR6 (AA) (possono inoltre essere utilizzate: due batterie ricaricabili Nikon EN-MH1, due batterie al nickel-manganese ZR6 (AA), due batterie al litio FR6/L91 (AA)) |
| Connettore USB sulla stampante | 5V, 100 mA | |
| Durata della batteria | Circa 120 minuti (quando si utilizzano batterie alcaline LR6 (AA); può variare a seconda del tipo di stampante, delle dimensioni dei file delle immagini da stampare e dalle condizioni del collegamento wireless) | |
| Dimensioni (L x H x P) | Corpo: Circa 117 x 45,5 x 29,5 mm incluso il raccordo cavo (escluso il cavo)Cavo USB: Circa 500 mm | |
| Peso approssimativo | 73 g senza batterie | |
| Ambiente di impiego | Temperatura: 0 - 40°CUmidità: 10 - 90 % | |
