MANUAL DE USUARIO PD-10 NIKON

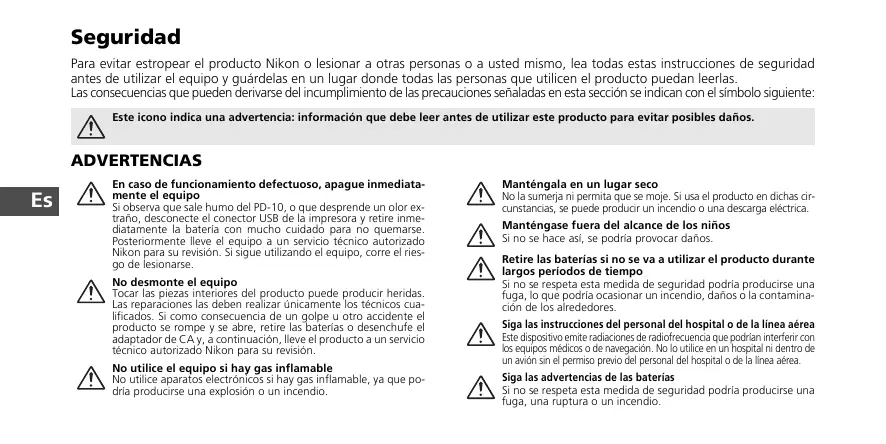

Seguridad Para evitar estropear el producto Nikon o lesionar a otras personas o a usted mismo, lea todas estas instrucciones de seguridad antes de utilizar el equipo y guárdelas en un lugar donde todas las personas que utilicen el producto puedan leerlas. Las consecuencias que pueden derivarse del incumplimiento de las precauciones señaladas en esta sección se indican con el símbolo siguiente: Este icono indica una advertencia: información que debe leer antes de utilizar este producto para evitar posibles daños.

En caso de funcionamiento defectuoso, apague inmediatamente el equipo

Si observa que sale humo del PD-10, o que desprende un olor extraño, desconecte el conector USB de la impresora y retire inmediatamente la batería con mucho cuidado para no quemarse. Posteriormente lleve el equipo a un servicio técnico autorizado Nikon para su revisión. Si sigue utilizando el equipo, corre el riesgo de lesionarse. No desmonte el equipo Tocar las piezas interiores del producto puede producir heridas. Las reparaciones las deben realizar únicamente los técnicos cualificados. Si como consecuencia de un golpe u otro accidente el producto se rompe y se abre, retire las baterías o desenchufe el adaptador de CA y, a continuación, lleve el producto a un servicio técnico autorizado Nikon para su revisión. No utilice el equipo si hay gas inflamable No utilice aparatos electrónicos si hay gas inflamable, ya que podría producirse una explosión o un incendio.

Manténgala en un lugar seco

No la sumerja ni permita que se moje. Si usa el producto en dichas circunstancias, se puede producir un incendio o una descarga eléctrica. Manténgase fuera del alcance de los niños Si no se hace así, se podría provocar daños. Retire las baterías si no se va a utilizar el producto durante largos períodos de tiempo Si no se respeta esta medida de seguridad podría producirse una fuga, lo que podría ocasionar un incendio, daños o la contaminación de los alrededores. Siga las instrucciones del personal del hospital o de la línea aérea Este dispositivo emite radiaciones de radiofrecuencia que podrían interferir con los equipos médicos o de navegación. No lo utilice en un hospital ni dentro de un avión sin el permiso previo del personal del hospital o de la línea aérea. Siga las advertencias de las baterías Si no se respeta esta medida de seguridad podría producirse una fuga, una ruptura o un incendio.

• No está permitido reproducir, transmitir, transcribir, guardar en un sistema de recuperación ni traducir a cualquier idioma de cualquier forma y por cualquier medio ninguna parte de los manuales suministrados con este producto sin la previa autorización por escrito de Nikon. • Nikon se reserva el derecho de cambiar las especificaciones del hardware o el software descritos en estos manuales en cualquier momento y sin previo aviso.

• Nikon no se hará responsable de los daños derivados del uso de este producto.

• Aunque se ha hecho todo lo posible para asegurar que la información recogida en estos manuales sea precisa y completa, en caso de encontrar algún error u omisión, rogamos lo comunique al representante Nikon de su zona (las direcciones se suministran por separado).

Aviso para los clientes de EE.UU.

Comisión Federal de Comunicaciones (FCC) Declaración de conformidad Declaración de conformidad de la Comisión Federal de Comunicaciones (FCC) de EE.UU. Este equipo es conforme con la sección 15 de las normas de la FCC. Su utilización está sometida a las dos condiciones siguientes: (1) Este equipo no debe provocar interferencias peligrosas, y (2) Este equipo no debe aceptar ninguna interferencia que provoque un funcionamiento no deseado. Los productos que contienen un transmisor de radio llevan un identificador de la FCC y probablemente también el logotipo de la FCC. Declaración de interferencias con radiofrecuencias de la FCC Este equipo ha sido puesto a prueba y se ha determinado que cumple con los límites de los dispositivos digitales de clase B, de conformidad con la Parte 15 de las Reglas de la FCC. Estos límites han sido diseñados como protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede emitir energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, podría causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se vayan a producir interferencias en

una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda que el usuario trate de eliminar las interferencias tomando una o más de las siguientes medidas:

• Orientar la antena receptora hacia otra dirección o cambiarla de lugar. • Aumentar la distancia existente entre el equipo y el receptor. • Conectar el equipo en una toma de corriente o un circuito diferente al que esté conectado el receptor. • Consultar al concesionario o a un técnico de radio o televisión experto para obtener ayuda.

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe aceptar todas las interferencias recibidas, incluidas aquellas interferencias que puedan causar un funcionamiento no deseado.

Advertencia de la FCC: La FCC exige que se notifique al usuario que cualquier cambio o modificación realizados en este aparato que no hayan sido aprobados expresamente por Nikon Corporation podría invalidar el derecho del usuario a utilizar el equipo.

Declaración de la FCC sobre la exposición a la radiación:

Este equipo cumple con los límites de exposición a radiación de radiofrecuencia de la FCC, establecidos para entornos no sometidos a control. Este equipo debe ser instalado y usado a una distancia mínima de 20 centímetros entre el radiador y el cuerpo del usuario. Este equipo no puede colocarse ni funcionar junto con ninguna otra antena o transmisor. Nikon Corporation declara que el Adaptador inalámbrico de impresora PD-10 (FCC ID: MXF-U940829G) está limitado en CH1~CH11 para 2,4 GHz mediante firmware especificado y controlado en los EE.UU.

Aviso para los clientes del Estado de California

ADVERTENCIA: Al manejar el cable de este producto, el usuario queda expuesto al plomo, sustancia química que según el Estado de California provoca defectos de nacimiento u otros daños reproductivos. Lávese las manos después de tocar el cable.

Nikon Inc., 1300 Walt Whitman Road, Melville, Nueva York 11747-3064, EE.UU. Tel.: 631-547-4200

Aviso para los clientes de Canadá

AVISO Este aparato digital de la clase B cumple los requisitos del reglamento canadiense sobre equipos que provocan interferencias. RSS-210 14. Exposición de los seres humanos a los campos de radiofrecuencia RF El instalador de este equipo de radio debe asegurarse de que la antena está colocada u orientada de modo que no emita campos de radiofrecuencia que superen los límites de Health Canada para la población en general; consulte el código de seguridad 6 (Safety Code 6), que se puede obtener en el sitio web de Health Canada: www.hc-sc.gc.ca/rpb

Declaración de la Industria de Canadá

Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales y (2) Este dispositivo debe aceptar todas las interferencias recibidas, incluidas aquellas interferencias que puedan causar un funcionamiento no deseado.

Aviso para los clientes de Europa

Por medio de la presente Nikon declara que el producto cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.

Símbolo para recogida separada aplicable en países Europeos

Este símbolo indica que este producto se recogerá por separado. Lo siguiente sólo se aplicará en países Europeos. • Este producto ha sido designado para su recogida en un punto de almacenamiento apropiado. No lo tire como un deshecho doméstico. • Para más información, contacte con el vendedor o autoridades locales al cargo de la gestión de residuos.

Cuidados del adaptador

Mantenga el producto en un lugar seco Este aparato se podría estropear si se sumerge en agua o si se expone a elevados niveles de humedad.

El producto podría no funcionar correctamente si se somete a golpes o sacudidas fuertes.

Mantenga el producto lejos de campos magnéticos potentes

No utilice ni guarde el producto cerca de aparatos que generen radiaciones electromagnéticas o campos magnéticos potentes. Las cargas estáticas fuertes o los campos magnéticos emitidos por aparatos como las radios pueden afectar a los circuitos internos del producto.

Evite cambios bruscos de temperatura

Los cambios bruscos de temperatura que se producen, por ejemplo, cuando se entra o se sale de un edificio con calefacción en un día frío pueden originar condensación dentro del aparato. Para evitar la condensación, se debe colocar el equipo en una caja o en una bolsa de plástico antes de exponerlo a cambios bruscos de temperatura.

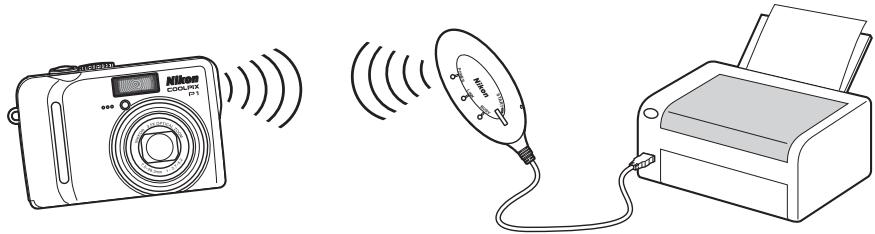

Quisiéramos darle las gracias por adquirir el adaptador inalámbrico de impresora Nikon PD-10. El PD-10 es un accesorio para cámaras digitales* Nikon COOLPIX equipadas con el modo Transferencia inalámbrica. Si se conecta el PD-10 a una impresora compatible con PictBridge, puede imprimir imágenes de la cámara sin cables y sin necesidad de un ordenador. Lea atentamente este manual y el manual de la cámara antes de utilizarla, y téngalos a mano cuando utilice estos productos. * Consulte el manual de la cámara para asegurarse de que es compatible con el PD-10.

P OW ER U SY RT STA K LIN B Nota

• Conecte el PD-10 directamente a una impresora. No lo conecte a un concentrador USB. • El PD-10 debe estar conectado a una impresora con una fuente de alimentación de 5 V, 100 mA a través del interfaz PictBridge (conector USB).

Contenido Adaptador inalámbrico de impresora PD-10 del embalaje Manual de instrucciones (este manual) Declaración de conformidad (sólo para Europa) Dos pilas alcalinas LR6 (AA) (para pruebas) Garantía

Como parte del compromiso de formación permanente de Nikon sobre la asistencia y el aprendizaje de los productos en el mercado, se puede acceder a la información en línea continuamente actualizada en los siguientes sitos web:

• Para usuarios en EE.UU.: http://www.nikonusa.com/ • Para usuarios en Europa y África: http://www.europe-nikon.com/support/ • Para los usuarios de Asia, Oceanía y Oriente Medio: http://www.nikon-asia.com/ Visite estos sitios web para estar al día sobre los productos, consejos, respuestas a las preguntas más frecuentes y asesoramiento general sobre la fotografía y la edición de imágenes digitales. También puede pedir información adicional al representante Nikon de su zona. Consulte la siguiente página para encontrar información de contacto: http://nikonimaging.com/

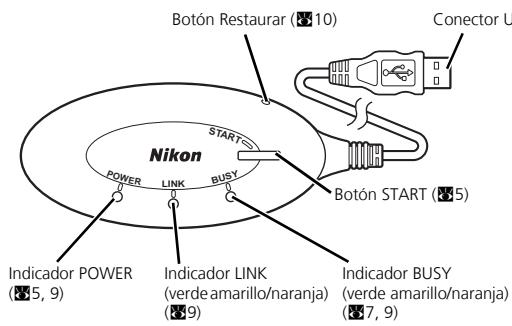

Partes del adaptador

Botón Restaurar (c10)

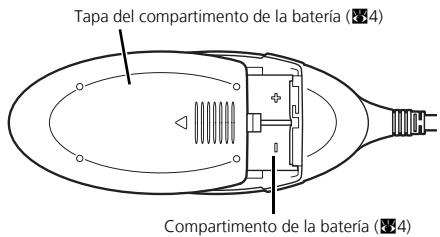

Tapa del compartimento de la batería (c4)

STAR T PO WER Botón START (c5)

Indicador LINK Indicador BUSY

(verde amarillo/naranja) (verde amarillo/naranja) (c9) (c7, 9)

Compartimento de la batería (c4)

Inserción de las baterías

Pulse hacia abajo y deslice la tapa del compartimento de las baterías en la dirección de la flecha, y abra la tapa.

Inserte dos baterías AA en el compartimento de las baterías de forma que coincidan las polaridades

(+) y (–) como se muestra en el diagrama.

Cierre la tapa del compartimento de las baterías y deslícela hasta que quede bloqueada.

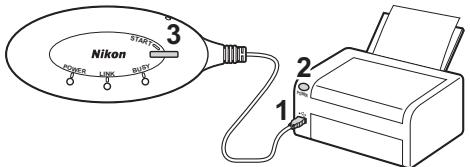

Conexión del PD-10 a una impresora

Conecte el cable USB del PD-10 al conector PictBridge de la impresora.

POWER Encienda la impresora y compruebe que está preparada para imprimir.

• No realice ninguna operación con el PD10 hasta que la impresora esté lista para imprimir.

Pulse el botón START del PD-10 para encenderlo.

• El indicador POWER del PD-10 se ilumina, y el indicador LINK cambia de color naranja a verde amarillo. El PD-10 está listo para la conexión inalámbrica.

En cuanto se haya establecido la conexión: • Si ésta es la primera vez que se utiliza el PD-10 con la cámara: Continúe en la pág.6. • Para realizar la impresión inalámbrica: Continúe en la pág.8.

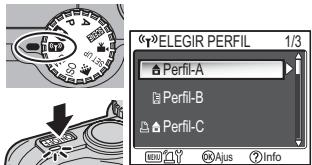

Configuración de la información de perfil en la cámara

Si ésta es la primera vez que se utiliza el PD-10 con una cámara determinada, siga los pasos que se muestran a continuación para configurar la Información del perfil en la cámara y el PD-10.

Perfil-A Perfil-C Es

Coloque el dial de modo de la cámara en Y (modo Transferencia inalámbrica) y encienda la cámara.

• Aparecerá la pantalla ELEGIR PERFIL en la pantalla de la cámara. • Si no hay ninguna Información de perfil configurada actualmente, aparecerá un mensaje en el que se le pedirá que agregue esa información.

Pulsar botón en Adaptador

Conectando a adapt. inalám. de impresora

Presione el botón m en la cámara.

• Aparecerá el mensaje “Conectando a adapt. inalám. de impresora” en la pantalla de la cámara.

Aparecerá el mensaje “Pulsar botón en Adaptador Wi-Fi de impresora” en la pantalla de la cámara.

W ER LINK Listo para conect. a

Printer1 ¿Desea contectarse? No Si

En cuanto aparezca el mensaje, pulse el botón START del PD-10 durante dos segundos.

• Pulse el botón START mientras se muestra el mensaje. • El indicador BUSY del PD-10 parpadeará lentamente en color naranja 1. Después de unos momentos, cuando se haya completado la configuración, el indicador BUSY se iluminará en color naranja durante tres segundos aproximadamente 2.

Una vez completada la configuración, aparecerá el mensaje “Listo para conect. a Printer1 ¿Desea contectarse?” en la pantalla de la cámara.

• Seleccione No para volver a la pantalla ELEGIR PERFIL (c6). Seleccione Sí para continuar e imprimir (paso 3 en c8). • Una vez configurada la Información de perfil, se pueden conectar la cámara y el PD-10 todas las veces que desee seleccionado la opción Información de perfil en la pantalla ELEGIR PERFIL de la cámara. La Información de perfil debe configurarse de nuevo cuando se realice la operación de Restaurar (c10).

Si la configuración falla, el indicador BUSY del PD-10 parpadeará rápidamente en color naranja y aparecerá un mensaje en la pantalla de la cámara. Si esto ocurre, pulse el botón d de la cámara y realice de nuevo la configuración.

Número de dispositivos que se pueden ajustar

• El PD-10 puede almacenar la Información de perfil de hasta 50 cámaras. Si ya se han creado 50 perfiles, se borrará el perfil más antiguo cuando se almacene un nuevo perfil. • La cámara puede almacenar la Información de perfil de hasta 9 dispositivos, como el PD-10, ordenadores e impresoras conectadas a ordenadores. Si los perfiles 9 ya han sido creados y la Información de perfil del PD-10 se ha almacenado, borre primero el perfil innecesario utilizando el “Wireless Camera Setup Utility” que viene con la cámara. Si no se borra un perfil innecesario, el perfil más antiguo se superpondrá. Consulte el manual de la cámara para ver más información sobre el borrado de perfiles.

• Cuando la Información de perfil del PD-10 es almacenada en la cámara, el nombre de perfil se configurará automáticamente en “Printer x” (donde x es un dígito de 1 a 9). • El nombre del perfil “Printer x” puede cambiarse posteriormente usando el “Wireless Camera Setup Utility” que viene con la cámara. Para más información, véase el manual de la cámara.

• El PD-10 se apagará cuando se desconecte de la impresora.

Impresión inalámbrica

Utilice el PD-10 y una cámara con la Información de perfil del PD-10 para imprimir sin cables imágenes de la cámara.

IMPRESIÓN INALÁMBRICA Selec impresión

Impr. todas fotos Impresión DPOF Tamaño del papel

Perfil-D Perfil-A Es

Coloque el dial de modo de la cámara en Y (modo Transferencia inalámbrica) y encienda la cámara.

• Aparecerá la pantalla ELEGIR PERFIL en la pantalla de la cámara.

Seleccione el nombre de perfil del

PD-10 utilizando el selector múltiple de la cámara y pulse el botón d. • Pantallas mostrando el estado de conexión del PD-10 aparecerán en el monitor de la cámara.

Aparecerá la pantalla IMPRESIÓN INALÁMBRICA en la pantalla de la cámara.

• Imprima según el procedimiento descrito en “Impresión directa” en el manual de la cámara para imprimir directamente desde la cámara en una impresora compatible con PictBridge. • En cuanto se complete la impresión, el monitor de la cámara volverá a la pantalla de ELEGIR PERFIL.

• Utilice baterías totalmente cargadas cuando realice la impresión inalámbrica.

• Consulte el manual de la cámara para ver las operaciones de impresión directa. • Si se cancela la impresión antes de su término, ésta se detendrá y el monitor de la cámara volverá a la pantalla de ELEGIR PERFIL.

Visor de indicadores LED Los indicadores POWER, LINK y BUSY (c3) indican lo siguiente después de configurar la impresora y la cámara.

Durante la espera de impresión, cada indicador muestra el color correspondiente a la marca (9). Indicador

POWER LINK BUSY Pantalla

Se ilumina Se ilumina en color verde amarillo Se ilumina en color naranja Parpadea rápidamente en color naranja unos 3 segundos Se ilumina en color verde amarillo Parpadea en color verde amarillo Parpadea rápidamente en color verde amarillo durante unos 3 segundos Parpadea en color naranja Se ilumina en color naranja unos 3 segundos Parpadea rápidamente en color naranja durante unos 3 segundos Parpadea de forma alterna en color naranja y verde amarillo

Encendido Listo para la conexión inalámbrica No listo para la conexión inalámbrica Hay un problema con la conexión inalámbrica. Impresión en espera Transmitiendo datos para imprimir Hay un problema en la transmisión de datos para imprimir

Configurando la Información de perfil en la cámara

La configuración de la Información de perfil en la cámara se ha completado Hay un problema con la configuración de la Información del perfil en la cámara. Restaurando (c10)

• Si la conexión con la cámara no se ha establecido (cuando el indicador BUSY no está encendido) y no se realiza ninguna operación durante tres minutos, el PD-10 se apagará automáticamente para reducir el consumo de energía. • Si la impresora está en espera (indicada por las marcas de cotejo en la tabla de arriba) durante 10 minutos, el PD-10 se apagará automáticamente.

Solución de problemas

Si la cámara no puede establecer una buena conexión con el PD-10 o si la impresión se detiene repentinamente, compruebe lo siguiente. Problema El indicador POWER del PD-10 no se ilumina.

Causa posible/Solución

• Utilice baterías totalmente cargadas. • Compruebe que el PD-10 esté conectado a la impresora. No se puede configurar correctamente la Información de perfil • Compruebe que la impresora esté encendida y preparada para imprimir. en la cámara y el PD-10./La cámara no puede establecer una buena conexión con el PD-10 (en general). La cámara no puede establecer una buena conexión con el La señal inalámbrica puede verse afectada por algo cercano. Acerque la cámara a PD-10./Se interrumpe la conexión. la impresora. Hay un problema con la conexión inalámbrica./Se interrumpe la La señal inalámbrica puede verse afectada por algo cercano. Acerque la cámara a conexión. la impresora. Realice una operación Restaurar y vuelva a configurar la Información de perfil de la cámara (c6). No se puede configurar correctamente la Información de perfil Realice los pasos 3 y 4 de “Configuración de la información de perfil en la cámara” en la cámara y el PD-10. (El indicador BUSY parpadea rápida- (c6 - 7) en rápida sucesión. En el paso 4 se debe pulsar el botón START durante mente en color naranja.) dos segundos.

• Si se pulsa el botón Restaurar durante un segundo mientras el PD-10 esté encendido y conectado a la impresora, se borrará toda la Información de perfil configurada en el PD-10. • Presione el botón Restaurar con un objeto pequeño y delgado.

LAN inalámbrica (OFDM, 54 Mbps en la banda de 2,4 GHz)

Distancia de comunicación: 0 a 25 m Condición de la distancia: Línea visual IEEE 802.11b LAN inalámbrica (DSSS, 11 Mbps en la banda de 2,4 GHz) Interfaz de LAN inalámbrica Distancia de comunicación: 0 a 40 m Condición de la distancia: Línea visual Modo inalámbrico Modo Ad-hoc Seguridad WEP de 128 bits Pilas/Baterías Dos pilas alcalinas LR6 (AA) (dos baterías recargables Nikon EN-MH1, dos baterías níquel de manganeso ZR6 (AA) y dos baterías de litio FR6/L91 (AA) también pueden utilizarse) Conector USB de la 5 V, 100 mA Fuentes de alimentación impresora Vida de la batería Aproximadamente de 120 minutos (cuando se utilizan pilas alcalinas LR6 (AA); puede diferir dependiendo del tipo de impresora, del tamaño de las fotos a imprimir, y de las condiciones de la conexión inalámbrica) Carcasa: Aproximadamente 117 × 45,5 × 29,5 mm, incluido el guardacables (sin incluir el cable) Dimensiones (an × al × pr) Cable USB: Aproximadamente 500 mm Peso aproximado 73 g sin baterías Temperatura: 0 a 40°C Entorno de funcionamiento Humedad: 10 a 90 %
