MANUALE UTENTE PST9500PEL BOSCH
Control del corte "Cut Control"

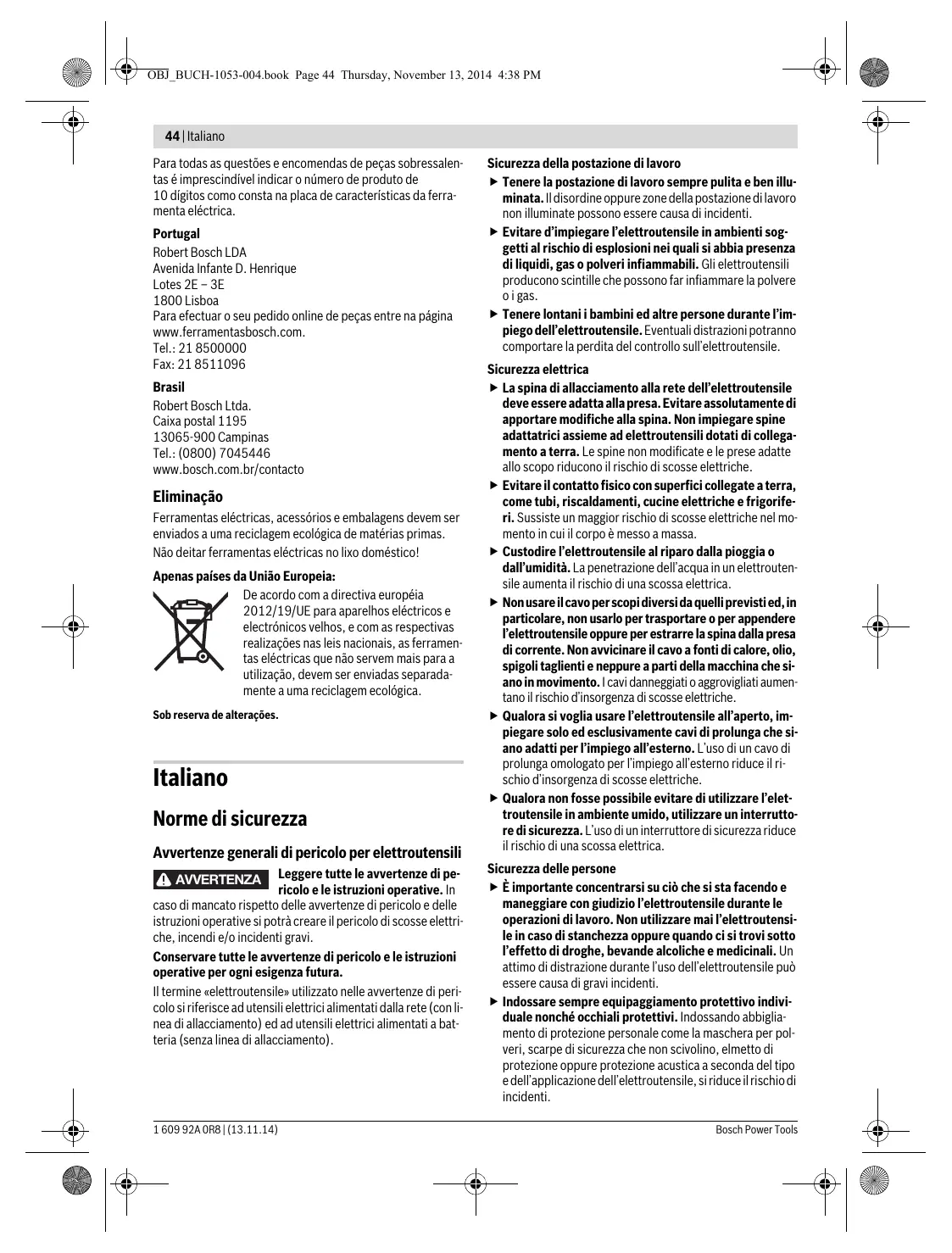

Avvertenze generali di pericolo per elettroutensili
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In
caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.
Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
Sicurezza della postazione di lavoro
- Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici insieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è a massa. Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche. Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.
Sicurezza delle persone
È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza o quando ci si trovi sotto l'effetto di droghe, bevande alcoliche o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo individuale, nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione o protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo o prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile o collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l'elettroutensile, togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio o una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali o catenine. Tenere i capelli, i vestiti e i guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Trattamento accurato e uso corretto degli elettroutensili
Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile appositamente previsto per il caso. Con l'elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti
danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuratamente.
Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre. Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrebbe dar luogo a situazioni di pericolo.
Assistenza
- Far riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
Indicazioni di sicurezza per seghetti alternativi
- Tenere l'elettroutensile per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il cavo di alimentazione dell'elettroutensile stesso. Il contatto con un cavo sotto tensione può trasmettere la tensione anche alle parti metalliche dell'elettroutensile, causando una scossa elettrica.
- Tenere le mani sempre lontane dalla zona operativa. Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Toccando la lama vi è un serio rischio di incidente. Avvicinare l'elettroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l'utensile ad innesto si inceppa nel pezzo in lavorazione. Accertarsi che durante l'operazione di taglio il piedino 7 sia ben posato. Una lama con un'angolatura impropria può rompersi oppure provocare un contraccolpo.
- Una volta terminata l'operazione di lavoro, spegnere l'elettroutensile ed estrarre la lama dal taglio eseguito soltanto quando si sarà fermata completamente. In questo modo si evita di provocare un contraccolpo e si può posare l'elettroutensile senza pericolo. Utilizzare esclusivamente lame integre ed in perfette condizioni. Lame deformate oppure non affilate possono rompersi, influenzare negativamente il taglio oppure causare un contraccolpo.
- Dopo aver spento la macchina, non cercare di fermare la lama esercitando pressione lateralmente. La lama potrebbe subire dei danni, rompersi oppure provocare un contraccolpo. Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si potrebbe creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
colo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione che non sia fissato in modo sicuro può essere tenuto solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Prima di posare l'elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elettroutensile.
Descrizione del prodotto e caratteristiche
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
In caso di appoggi fissi, la macchina è idonea per l'esecuzione di tagli di troncatura e di tagli dal pieno nel legno, in materie plastiche, nel metallo, nella pietra ceramica e nella gomma. Essa è adatta per tagli diritti e curvi con un angolo obliquo fino a 45°. Osservare sempre le indicazioni relative alle lame.
L'illuminazione di questo elettroutensile è concepita per illuminare l'area di lavoro dell'elettroutensile stesso e non è adatta per illuminare l'ambiente domestico.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.
1 Blocco dell'interruttore di avvio/arresto 2 Rotellina di regolazione del numero di corse
3 Interruttore di avvio/arresto 4 Tubo di aspirazione* 5 Innesto per aspirazione 6 Leva di bloccaggio per il piedino (PST 1000 PEL) 7 Piedino 8 Levetta di regolazione dell'oscillazione 9 Interruttore per dispositivo soffiatrucioli
10 Paratrucioli per aspirazione 11 Pattino di scorrimento (PST 1000 PEL) 12 Finestrella per controllo della linea di taglio «Cut Control» 13 Base per controllo della linea di taglio «Cut Control» 14 Luce di lavoro 15 Impugnatura (superficie di presa isolata) 16 Asta di spinta 17 Levetta SDS per sbloccaggio della lama 18 Rullo di guida 19 Lama 20 Frontalino di protezione 21 Deposito per lame (PST 900 PEL/PST 9500 PEL) 22 Dispositivo antistrappo* 23 Guida per la guida parallela 24 Vite (PST 900 PEL/PST 9500 PEL) 25 Scala angolo obliquo 26 Guida parallela con guida per tagli circolari 27 Vite di fissaggio della guida parallela* 28 Punta di centraggio della guida per tagli circolari 29 Marcatura del taglio 0° 30 Marcatura del taglio 45° 31 Marcatura del taglio 45° con pattino di scorrimento (PST 1000 PEL)
*L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel loro programma accessori.
Dati tecnici
| Seghetto alternative | PST 900 PEL | PST 1000 PEL | PST 9500 PEL |
| Codice prodotto | | 3 603 CA0 2.. | 3 603 CA0 3.. | 3 603 CA0 2.. |
| Controllo della linea di taglio «Cut Control» | | ● | ● | ● |
| Controllo del numero di corse | | ● | ● | ● |
| Preselezione numero corse | | ● | ● | ● |
| Oscillazione | | ● | ● | ● |
| Potenza nominale assorbita | W | 620 | 650 | 620 |
| Potenza resa | W | 340 | 360 | 340 |
| Numero di corse a vuoto n0 | min-1 | 500-3100 | 500-3100 | 500-3100 |
| Corsa | mm | 23 | 23 | 23 |
| I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, quosti dati possono variate. |
| Seghetto alternative | PST 900 PEL | PST 1000 PEL | PST 9500 PEL |
| Max. profondità di taglio | | | | |
| - nel legno | mm | 90 | 100 | 95 |
| - nell'alluminio | mm | 15 | 20 | 15 |
| - nell'acciaio (non legato) | mm | 8 | 10 | 8 |
| Angolo di inclinazione del taglio (sinistra/destra) max. | ° | 45 | 45 | 45 |
| Peso in funzione della EPTA-Procedure 01/2003 | kg | 2,1 | 2,2 | 2,1 |
| Classe di sicurezza | | ☐/II | ☐/II | ☐/II |
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, i dati possono variare.
Informazioni sulla rumorosità e sulla vibrazione
| | PST 900 PEL
PST 9500 PEL | PST 1000 PEL |
| Valori di emissione acustica rilevati conformmente a EN 60745-2-11. | | | |
| Il livello di rumore stimato A dell'apparecchio ammonta normalmente aLivello di pressione acustica | dB(A) | 86 | 86 |
| Livello di potenza sonora | dB | 97 | 97 |
| Incertezza della misura K | dB(A) | 3 | 3 |
| Usare la protezione acustica! | | | |
| Valori complessivi di oscillazione ah(somma vettoriale delle tre direzioni) e incertezza della misura K misu-rati conformmente alla normaEN 60745: | | | |
| Taglio di pannello di truciolato: | | | |
| ah | m/s2 | 11,5 | 10,0 |
| K | m/s2 | 4,0 | 2,0 |
| Taglio di lamiera di metallo: | | | |
| ah | m/s2 | 8,5 | 7,0 |
| K | m/s2 | 2,0 | 2,0 |
Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato secondo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p. es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
Dichiariamo sulla nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2009/125/CE (Disposizione 1194/2012), 2011/65/UE, 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-11.
Fascicolo tecnico (2006/42/CE) presso: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Inserimento/sostituzione della lama
Montando la lama portare sempre quanti di protezione. Toccando la lama vi è il pericolo di incidenti.
Selezione della lama
Una visione d'insieme delle lame consigliate si trova alla fine di queste istruzioni. Utilizzare solo ed esclusivamente lame per seghetto alternativi con attacco a T. La lama non dovrebbe essere più lunga del taglio previsto.
Per il taglio di curve strette utilizzare una lama stretta.
Inserimento della lama (vedere figura A1)
Se necessario, togliere il paratrucioli 10 (vedere «Paratrucioli»).
Inserire la lama 19 con i denti nella direzione di taglio sino a quando raggiunge la posizione di incastro nell'asta di spinta 16. La levetta SDS per sbloccaggio della lama 17 scatta automaticamente all'indietro bloccando la lama. Non spingere la levetta 17 manualmente all'indietro perché in caso contrario si potrebbe danneggiare l'elettroutensile.
Inserendo la lama accertarsi che il dorso della lama si trovi bene nella scanalatura del rullo di guida 18.
▷ Controllare che la lama sia inserita correttamente. Una lama allentata potrebbe cadere fuori dalla sede e ferire l'operatore.
Smontaggio della lama (vedere figura A2)
▷ Nel momento di espellere la lama, tenere l'elettroutensile in modo che nessuna persona od animale possa essere ferito dalla lama espulsa.
Ruotare la levetta SDS 17 in avanti fino alla battuta di arresto in direzione del frontalino di protezione 20. La lama viene sbloccata ed espulsa.
Deposito per lame (PST 900 PEL/PST 9500 PEL) (vedi figura B)
È possibile conservare fino a sei lame di una lunghezza massima di 110 mm nel deposito per lame 21. Inserire le lame con attacco a T nell'apposito incavo del deposito per lame. Possono essere messe solo tre lame l'una sopra l'altra.
Chiudere il deposito per lame e spingerlo fino alla battuta di arresto nell'incavo del piedino 7.
Pattino di scorrimento (PST 1000 PEL)
In caso di lavorazione di superfici delicate è possibile applicare il pattino di scorrimento 11 sul piedino 7 in modo da evitare di graffiare la superficie.
Per applicare il pattino di scorrimento 11, agganciarlo al piedino 7, premerlo verso l'alto nella parte posteriore e farlo scattare in posizione.
Dispositivo antistrappo
Il dispositivo antistrappo 22 (accessorio opzionale) può prevenire strappi alla superficie durante l'operazione di taglio del legname. Il dispositivo antistrappo può essere utilizzato solo con determinati tipi di lame e solo con un angolo di inclinazione del taglio pari a 0°. In caso di operazioni di taglio con il dispositivo antistrappo, il piedino 7 non può più essere spostato posteriormente per effettuare tagli in prossimità di bordi.
Premere il dispositivo antistrappo 22 nella parte inferiore nel piedino 7.
PST 1000 PEL (vedi figura C): Quando si utilizza il pattino di scorrimento 11, il dispositivo antistrappo 22 non viene inserito nel piedino 7 ma nel pattino di scorrimento.
Controllo della linea di taglio «Cut Control»
Il controllo della linea di taglio «Cut Control» permette una guida precisa dell'elettrotensile lungo una linea di taglio tracciata sul pezzo da lavorare. Il kit «Cut Control» contiene la finestrella 12 con marcature di taglio e la base 13 per il fissaggio all'elettrotensile.
Fissaggio del «Cut Control» al piedino (vedi figura D)
Fissare la finestrella per «Cut Control» 12 ai supporti della base 13. Poi comprimere leggermente la base e farla scattare nella guida 23 del piedino 7.
Fissaggio del «Cut Control» al pattino di scorrimento (PST 1000 PEL) (vedi figura E)
Con questo sistema di controllo della linea di taglio è possibile fissare la finestrella per «Cut Control» 12 insieme alla base 13 al piedino 7 oppure separatamente e direttamente ai supporti del pattino di scorrimento 11.
Rimuovere la base per «Cut Control» 13 dal piedino 7. Per fare quello, comprimere leggermente la base ed estrarla dalla guida 23.
Estrarre la finestrella per «Cut Control» 12 dalla base 13 e fissarla ai supporti del pattino di scorrimento 11.
Aspirazione polvere/aspirazione trucioli
Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.
- Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
- Provvedere per una buona aerazione del posto di lavoro.
- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.
Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare lavorate.
Paratrucioli (vedi figura F)
Montare il paratrucioli 10 prima di collegare l'elettroutensile a un sistema di aspirazione polvere.
Applicare il paratrucioli 10 sull'elettroutensile facendo scattare i supporti negli incavi della carcassa.
Togliere il paratrucioli 10 per lavori con aspirazione polvere e per tagli obliqui. Per la rimozione, comprimere il paratrucioli all'altezza dei supporti esterni ed estrarlo in avanti.
Collegamento dell'aspirazione polvere
Inserire un tubo di aspirazione 4 (accessorio opzionale) sul montante di aspirazione 5. Collegare il tubo di aspirazione 4 con un aspirapolvere (accessorio opzionale). Una visione d'insieme relativa al collegamento con diversi tipi di aspirapolvere si trova alla fine di queste istruzioni.
Disattivare il dispositivo soffiatrucioli se è stata collegata l'aspirazione polvere (vedere «Dispositivo soffiatrucioli»).
L'aspirapolvere deve essere adatto per il materiale da lavorare.
Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.
Uso
Modi operativi
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
Regolazione dell'oscillazione
L'oscillazione regolabile in quattro stadi permette un adattamento ottimale della velocità di taglio, della prestazione di taglio e dei risultati di taglio al materiale da sottoporre a lavorazione.
Tramite la levetta di regolazione 8 è possibile regolare l'oscillazione anche durante la fase di funzionamento.
senza oscillazione oscillazione piccola oscillazione media oscillazione alta
Il livello ottimale di oscillazione per la rispettiva applicazione deve essere rilevato eseguendo delle prove pratiche. Per tale operazione si tenga presente quanto segue:
- Quanto più fine e pulito deve essere il taglio richiesto, tanto minore deve essere il livello di oscillazione regolato, eventualmente fino a disattivarlo completamente.
- In caso di lavorazione di materiali sottili come (p. es. lamiere) disattivare l'oscillazione.
- In caso di materiali duri (p. es. acciaio) lavorare con una bassa oscillazione.
- In caso di materiali teneri e durante l'operazione di taglio di legname nella direzione delle fibre è possibile lavorare al massimo livello di oscillazione.
Impostazione dell'angolo obliquo
In caso di tagli obliqui fino a 45°, il piedino 7 può essere spostato verso destra o verso sinistra.
In caso di tagli obliqui non è possibile impiegare né la cuffia di copertura 10 né il dispositivo antistrappo 22.
Togliere eventualmente il paratrucioli 10 (vedi «Paratrucioli», pagina 48) e togliere il dispositivo antistrappo 22 (vedi «Dispositivo antistrappo», pagina 48).
PST 900 PEL/PST 9500 PEL (vedi figura G):
- Estrarre il deposito per lame 21 dal piedino 7.
- Allentare la vite 24 e spingere il piedino 7 leggermente in direzione del montante di aspirazione 5.
- Per una precisa regolazione dell'angolo obliquo, sul lato destro e su quello sinistro del piedino sono disponibili punti di scatto in posizione a 0°, 22,5° e 45°. Basandosi sulla scala 25 graduata, ribaltare il piedino 7 alla posizione richiesta. Altri angoli obliqui possono essere regolati utilizzando un goniometro.
- Una volta conclusa questa operazione, spingere il piedino 7 sino alla battuta di arresto in direzione della lama 19. Avvitare di nuovo bene la vite 24.
PST 1000 PEL (vedi figura H):
- Aprire la levetta di fissaggio 6 del piedino e spingere il piedino 7 leggermente in direzione dell'innesto per aspirazione 5.
- Per una precisa regolazione dell'angolo obliquo, sul lato destro e su quello sinistro del piedino sono disponibili pun
ti di scatto in posizione a 0° , 22,5° e 45° . Basandosi sulla Scala 25 graduata ribaltare il piedino 7 alla posizione richiesta. Altri angoli obliqui possono essere regolati utilizzando un goniometro.
- Una volta conclusa questa operazione, spingere il piedino 7 sino alla battuta di arresto in direzione della lama 19.
- Chiudere la levetta di fissaggio 6 per bloccare il piedino nella posizione regolata.
Controllo della linea di taglio per tagli obliqui (PST 900 PEL/PST 9500 PEL)
Per il controllo della linea di taglio, la finestrella per «Cut Control» 12 ha una marcatura 29 per il taglio perpendicolare a 0° ed una marcatura 30 per il taglio obliquo destro o sinistro a 45° secondo la Scala 25.
La marcatura di taglio per angoli obliqui tra 0° e 45° è proporzionale. Questa marcatura di taglio può essere applicata in modo non permanente sulla finestrella per «Cut Control» 12 con un evidenziatore e può essere cancellata facilmente.
Eseguire un taglio di prova per verificare la precisione del taglio.
Controllo della linea di taglio per tagli obliqui (PST 1000 PEL)
Per il controllo della linea di taglio, la finestrella per «Cut Control» 12 ha una marcatura 29 per il taglio perpendicolare a 0° e due marcature per il taglio obliquo destro o sinistro a 45° secondo la Scala 25. Per il fissaggio del controllo della linea di taglio con la base per «Cut Control» 13 al piedino 7 vale la marcatura interiore 30. Per il fissaggio della finestrella per «Cut Control» 12 direttamente al pattino di scorrimento 11 vale la marcatura esteriore 31.
Le marcature di taglio per angoli obliqui tra 0° e 45° sono proporzionali. Queste marcature di taglio possono essere applicate in modo non permanente sulla finestrella per «Cut Control» 12 con un evidenziatore e possono essere cancellate facilmente.
Eseguire un taglio di prova per verificare la precisione del taglio.
Spostamento del piedino
Per effettuare tagli in prossimità di bordi è possibile spostare posteriormente il piedino 7.
PST 900 PEL/PST 9500 PEL (vedi figura G):
- Estrarre il deposito per lame 21 dal piedino 7.
- Allentare la vite 24 e spingere il piedino 7 sino alla battuta di arresto in direzione del montante di aspirazione 5.
- Avvitare di nuovo bene la vite 24.
PST 1000 PEL (vedi figura H):
- Aprire la levetta di fissaggio 6 del piedino e spingere il piedino 7 sino alla battuta in direzione dell'innesto per aspirazione 5.
- Chiudere la levetta di fissaggio 6 per bloccare il piedino nella posizione regolata.
Il taglio con piedino spostato 7 è possibile soltanto con un angolo obliquo di 0°. Inoltre, il controllo della linea di taglio «Cut Control» con la base 13, la guida parallela con guida per tagli circolari 26 (accessorio) nonché il dispositivo antistrappo 22 non devono essere utilizzati.
Dispositivo soffiatrucioli
Mediante il soffio d'aria del dispositivo soffiatrucioli 9 è possibile mantenere la linea di taglio libera da trucioli.
Attivazione del dispositivo soffiatrucioli: In caso di lavori con un'alta asportazione di trucioli nel legno, materiale plastico e simile, spingere l'interruttore 9 in direzione dell'innesto per aspirazione.
Disattivazione del dispositivo soffiatrucioli:
In caso di lavori nel metallo ed aspirazione polvere collegata, spingere l'interruttore 9 in direzione della lama.
Messa in funzione
Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.
Accensione LED luce di lavoro
La luce di lavoro 14 migliora la visibilità nell'ambiente di lavoro. La luce di lavoro insieme al controllo della linea di taglio «Cut Control» permette ottimi risultati di taglio.
Per accendere la luce di lavoro 14 premere leggermente l'interruttore di avvio/arresto 3. Premere più forte l'interruttore di avvio/arresto per accendere l'elettroutensile. La luce di lavoro rimane accesa.
Non guardare direttamente nella luce di lavoro, può accecare.
Accendere/spegnere
Per risparmiare energia accendere l'elettroutensile solo se lo stesso viene utilizzato.
Per accendere l'elettroutensile premere l'interruttore di avvio/arresto 3.
Per bloccare l'interruttore di avvio/arresto 3 tenerlo premuto e spingere il bloccaggio 1 verso destra oppure verso sinistra.
Per spegnere l'elettroutensile rilasciare l'interruttore di avvio/arresto 3. In caso di interruttore di avvio/arresto 3 bloccato, premerlo prima e rilasciarlo poi subito.
Controllo/preselezione del numero di corse
Aumentando oppure diminuendo la pressione sull'interruttore di avvio/arresto 3 è possibile controllare in continuo il numero di corse dell'elettroutensile acceso.
In caso di interruttore di avvio/arresto 3 bloccato, l'elettroutensile funziona al numero di corse preselezionato.
Tramite la rotellina di regolazione del numero di corse 2 è possibile preselezionare il numero di corse richiesto e modificarlo durante la fase di funzionamento.
1-2: velocità bassa 3-4: velocità media 5-6: velocità alta
Il numero di corse necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e deve essere quindi determinato a seconda del caso eseguendo delle prove pratiche.
Si consiglia una riduzione del numero di corse all'atto di applicare la lama sul pezzo in lavorazione nonché tagliando materiale in plastica ed alluminio.
In caso di operazioni di lavoro più lunghe ad un basso numero di corse è possibile che l'elettroutensile si riscaldi troppo.
Estrarre la lama dall'elettroutensile e, per farlo raffreddare, far funzionare l'elettroutensile per ca. 3 min al massimo del numero di corse.
Indicazioni operative
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa. Utilizzare sempre un supporto stabile oppure una stazione di taglio (Bosch PLS 300) per lavorare pezzi piccoli e sottili.
Tagliare esercitando una pressione moderata per ottenere un risultato di taglio ottimale e preciso.
In caso di tagli lunghi e diritti in legno spesso (>40 mm) è possibile che la linea di taglio non sia precisa. Per tagli precisi si consiglia in quel caso l'impiego di una sega circolare Bosch.
Taglio dal centro (vedi figura I)
Seguendo il procedimento di taglio dal centro possono essere lavorati solo materiali teneri come legno, lastre di cartongesso o simili!
Per l'esecuzione di tagli dal centro utilizzare esclusivamente lame corte. Tagli dal centro sono possibili soltanto con un angolo obliquo di 0°.
Applicare l'elettroutensile con il bordo anteriore del piedino 7 sul pezzo in lavorazione evitando che la lama di taglio 19 tocchi il pezzo in lavorazione ed accenderlo. In caso di elettroutensili dotati di controllo del numero di corse, selezionare il numero massimo di corse. Spingere forte l'elettroutensile contro il pezzo in lavorazione ed iniziare lentamente il taglio sul materiale.
Non appena il piedino 7 arriva a poggiare completamente sul pezzo in lavorazione, continuare a tagliare lungo la linea di taglio richiesta.
Guida parallela con guida per tagli circolari (accessori)
Per lavori con la guida parallela con guida per tagli circolari 26 (accessorio opzionale) lo spessore del pezzo in lavorazione cui si riferisce.
Rimuovere la base per «Cut Control» 13 dal piedino 7. Per fare ciò, comprimere leggermente la base ed estrarla dalla guida 23.
PST 1000 PEL: Se viene utilizzato il pattino di scorrimento 11, la finestrella per «Cut Control» 12 può essere fissata sul davanti del pattino di scorrimento. Questo facilita la regolazione precisa della linea di taglio richiesta, soprattutto in caso di tagli obliqui (vedi «Controllo della linea di taglio per tagli obliqui», pagina 49).
Tagli paralleli (vedi figura J): Allentare la vite di fissaggio 27 e spingere la scala della guida parallela attraverso la guida 23 nel piedino. Regolare la larghezza del taglio richiesta come valore della scala al bordo interno del piedino. Avvitare bene la vite di arresto 27.
Tagli circolari (vedi figura K): Eseguire alla linea di taglio nel cerchio da tagliare un foro, sufficiente per passare con la lama. Lavorare il foro con una fresa o lima per permettere un contatto ottimale della lama alla linea di taglio. Applicare la vite di fissaggio 27 sull'alto lato della guida parallela. Spingere la scala della guida parallela attraverso la guida 23 nel piedino. Eseguire nel pezzo in lavorazione un foro nel centro della parte in cui è richiesto il taglio dal pieno. Applicare la punta di centraggio 28 attraverso l'apertura interna della guida parallela e nel foro eseguito. Regolare il raggio come valore della scala al bordo interno del piedino. Avvitare bene la vite di fissaggio 27.
In caso di operazioni di taglio del metallo, al fine di evitare il riscaldamento del materiale si dovrebbe applicare liquido refrigerante oppure lubrificante lungo la linea di taglio.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa. Per poter garantire buone e sicure operazioni di lavoro, tener sempre puliti l'elettroutensile e le prese di ventilazione.
Pulire ad intervalli regolari l'alloggiamento lama. A tal fine, estrarre la lama dall'elettroutensile e battere leggermente l'elettroutensile su un piano orizzontale.
Forti accumuli di sporcizia dell'elettroutensile possono implicare disturbi del funzionamento. Per questo motivo, non eseguire tagli alla parte inferiore oppure sopra testa in caso di materiali che producono molta polvere.
In caso di condizioni di impiego estreme utilizzare sempre un impianto di aspirazione. Soffiare spesso sulle fessure di ventilazione e preinstallare un interruttore di
sicurezza per correnti di guasto (PRCD). In caso di lavorazione di metalli è possibile che si depositi polvere conduttrice all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può essere pregiudicato.
Lubrificare il rullo di guida 18 occasionalmente con una goccia di olio.
Controllare il rullo di guida 18 ad intervalli regolari. In caso dovesse essere usurato, deve essere sostituito da un punto di assistenza autorizzato per gli elettroutensili Bosch.
Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.
Assistenza clienti e consulenza impieghi
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:
Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.eletttroutensili@it.bosch.com
Svizzera
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales-service@de.bosch.com
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Non gettare elettroutensili dismessi tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.
Con riserva di modifiche tecniche.
52|Nederlands
Nederlands
