Produkttyp	Stichsäge
Marke	BOSCH
Modell	PST 9500 PEL
Artikelnummer	3 603 CA0 2..
Nennaufnahmeleistung	620 W
Abgegebene Nutzleistung	340 W
Leerlaufhubzahl	500 - 3 100 U/min
Hubhöhe	23 mm
Maximale Schnitttiefe (Holz)	95 mm
Maximale Schnitttiefe (Aluminium)	15 mm
Maximale Schnitttiefe (Baustahl)	8 mm
Maximaler Gehrungswinkel	45° (links/rechts)
Gewicht	2,1 kg
Schutzklasse	II (doppelte Isolierung)
Netzspannung	230 V~
Schnittlinienkontrolle „Cut Control“	Ja
Drehzahlregelung	Ja, mit Drehzahlvorwahlrad
Pendelhub	Ja, 4 Stufen
Integrierte Beleuchtung	Ja (LED)
Sägeblattwechsel	SDS werkzeuglos
Sägeblattaufbewahrung	Ja, bis zu 6 Sägeblätter
Staubabsaugung	Ja, Anschluss für Staubsauger
Parallelanschlag	Ja (mitgeliefertes Zubehör)
Gebläseeinrichtung	Ja, schaltbar

Häufig gestellte Fragen - PST9500PEL BOSCH

Wie wechselt man das Sägeblatt an der PST 9500 PEL?

Drehen Sie den SDS-Hebel 17 ganz in Richtung Handschutz, um das alte Sägeblatt auszuwerfen. Setzen Sie das neue Sägeblatt (T-Schaft) in die Werkzeugaufnahme ein, bis es einrastet. Achten Sie darauf, dass der Sägeblattrücken in der Nut der Rollen-Sägeblattführung liegt.

Wie stelle ich die Schnittgeschwindigkeit ein?

Verwenden Sie das Drehzahlvorwahlrad 2, um einen Drehzahlbereich (1-6) auszuwählen. Während des Betriebs ermöglicht der Druck auf den Schalter eine stufenlose Einstellung innerhalb dieses Bereichs.

Wie verwende ich den Pendelhub?

Der Hebel 8 ermöglicht die Auswahl von 4 Stufen: 0 (aus), I (klein), II (mittel), III (groß). Für präzise Schnitte oder in dünnen Materialien wählen Sie eine niedrige Stufe oder schalten Sie ihn aus.

Wie führe ich einen Tauchschnitt durch?

Setzen Sie die Vorderkante der Grundplatte auf das Werkstück, das Sägeblatt berührt nichts. Schalten Sie das Gerät bei maximaler Drehzahl ein, kippen Sie es, um das Sägeblatt in das Material eintauchen zu lassen. Sobald die Grundplatte flach aufliegt, setzen Sie den Sägevorgang fort.

Wie stelle ich einen Gehrungswinkel ein?

Lösen Sie die Schraube 24 (PST 9500 PEL) oder den Spannhebel 6 (PST 1000 PEL). Drücken Sie die Grundplatte leicht zurück, kippen Sie sie auf den gewünschten Winkel (Skala 25) und ziehen Sie sie wieder fest. Die Rasten bei 22,5° und 45° erleichtern die Einstellung.

Wie sauge ich den Staub ab?

Montieren Sie die Abdeckhaube 10 und schließen Sie den Absaugschlauch 4 an den Stutzen 5 an. Schließen Sie den Staubsauger an (für das Material geeignet). Bei Gehrungsschnitten entfernen Sie die Abdeckhaube.

Wie verwende ich die Gebläseeinrichtung?

Der Schalter 9 lenkt den Luftstrom: zum Absaugstutzen für Holz/Kunststoff (Gebläse aktiv), zum Sägeblatt für Metall oder mit Absaugung (Gebläse inaktiv).

Wie warte ich die Stichsäge?

Reinigen Sie die Sägeblattaufnahme nach jedem Gebrauch. Blasen Sie die Lüftungsschlitze mit Druckluft aus. Ölen Sie die Rollen-Sägeblattführung mit einem Tropfen Öl. Ersetzen Sie verschlissene Teile nur durch Bosch-Originalteile.

Welches Zubehör wird mitgeliefert?

Die Säge wird mit einem Parallelanschlag 26 (mit Vorrichtung für Kreisschnitte), einem Splitterschutz 22 und einer Schnittlinienkontrolle „Cut Control“ 12 geliefert. Die Sägeblätter werden separat verkauft.

Wie bewahre ich die Sägeblätter auf?

Die Aufbewahrung 21 unter der Grundplatte kann bis zu 6 Sägeblätter (T-Schaft, max. Länge 110 mm) aufnehmen. Stecken Sie sie in die Aussparungen und schließen Sie die Aufbewahrung.

BEDIENUNGSANLEITUNG PST9500PEL BOSCH

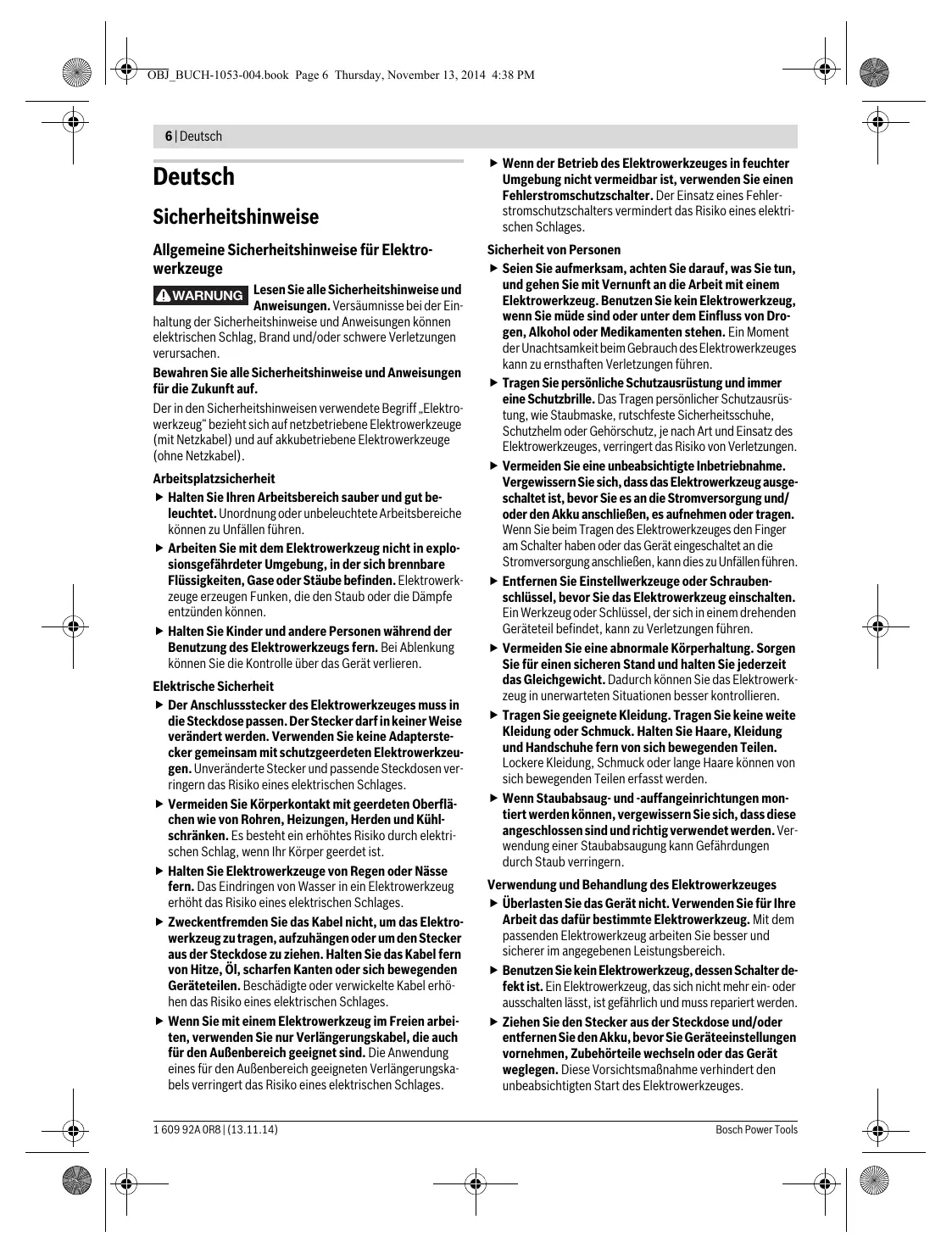

Sicherheitschinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

4 WAnRung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Ein

haltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzssicherheit

Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
- Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darfin keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschranken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteileien. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie zur Veränderungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Veränderungskabels verringgert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mühse sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringerst das Risiko von Verletzungen.
Vermeiden Sie eine unbeabschnittigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektronwerkzeuges den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewisern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vorheiten, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

Deutsch | 7

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benuten, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollier- ren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Stichsagen

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Halten Sie die Höhe vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblett besteht Verletzungsgefahr.
Führn Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
Achten Sie darauf, dass die Fußplatte 7 beim Sagen sicher aufliegt. Ein verkantetes Sageblatt kann brechen oder zum Rückschlag führen.
Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkeug aus undziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn ces des zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und konnen das Elektrowerkeug sichere ablegen.
Verwenden Sie nur unbeschädigte, einwandfrei Säeblätter. Verbogene oder unscharfe Säeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen.
Bremsen Sie das Säeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Säeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.

Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspiiren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschäftigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitsinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitsinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäß Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trennschnitte und Ausschnitte in Holz, Kunststoff, Metall, Keramikplatten und Gummi auszuführen. Es ist geeignet für gerade und kurvige Schnitte mit einem Gehrungswinkel bis 45^ . Beachten Sie die Sägeblattemphelungen.

Das Licht these Elektrowerkzeuge ist dazu bestimmt, den direkten Arbeitsbereich des Elektrowerkzeuges zu beleuchten und ist nicht geeignet zur Raumbeleuchting um Haushalt.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Componenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Arretierung des Ein-/Ausschalters
2 Stellrad Hubzahlvorwahr
3 Ein-/Ausschalter
4 Absaugschlauch*
5 Absaugstutzen
6 Spannhebel für die Fußplatte (PST 1000 PEL)
7 Fufplatte
8 Einstellhebel Pendelung
9 Schalter für Späneblasvorrichtung

10 Abdeckhaube für Absaugung

11 Gleitschuh (PST 1000 PEL)
12 Sichtfenster für Schnittlinienkontrolle „Cut Control"
13 Sockel für Schnittlinienkontrolle „Cut Control"
14 Arbeitslicht
15 Handgriff (isolierte Griffläche)
16 Hubstange
17 SDS-Hebel für Sägeblattentriebelung
18 Führungsrolle
19 Sageblatt*
20 Berührungsschutz
21 Sägeblattdepot (PST 900 PEL/PST 9500 PEL)

8 | Deutsch

22 Spanreibschutz
23 Führung für den Parallelanschlag
24 Schraube (PST 900 PEL/PST 9500 PEL)
25 Skala Gehrungswinkel
26 Parallelanschlag mit Kreisschneider
27 Feststellschraube des Parallelanschlags*

28 Zentrierspitze des Kreisschneiders
29 Schnittmarkierung 0^
30 Schnittmarkierung 45^
31 Schnittmarkierung 45^ mit Gleitschuh (PST 1000 PEL)

*Abgebidentes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Stichsäge		PST 900 PEL	PST 1000 PEL	PST 9500 PEL
Sachnummer		3 603 CA0 2..	3 603 CA0 3..	3 603 CA0 2..
Schnittlinienkontrolle „Cut Control"		●	●	●
Hubzahlsteuerung		●	●	●
Hubzahlvorwahr		●	●	●
Pendelung		●	●	●
Nennaufnahmeleistung	W	620	650	620
Abgabeleistung	W	340	360	340
Leerlaufhubzahl n0	min-1	500-3100	500-3100	500-3100
Hub	mm	23	23	23
max. Schnitttiefe
- in Holz	mm	90	100	95
- in Aluminium	mm	15	20	15
- in Stahl (unlegiert)	mm	8	10	8
Schnittwinkel (links/rechts) max.	°	45	45	45
Gewicht entsprechend EPTA-Procedure 01/2003	kg	2,1	2,2	2,1
Schutzklasse		☐/II	☐/II	☐/II
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-gaben variieren.

Gerausch-/Vibrationsinformation

		PST 900 PELPST 9500 PEL	PST 1000 PEL
Gerauschemisswerte ermittelt entsprechend EN 60745-2-11.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise
Schaldruckpegel	dB(A)	86	86
Schalleistungspegel	dB	97	97
Unsicherheit K	dB(A)	3	3
Gehorschutz/TRagen!
Schwingungsgesamtwerte ah (Vek-torsumme dreier Richtungen) und Unsicherheit K ermittelt entspre-chend EN 60745:
Sägen von Spanplatte:
ah	m/s2	11,5	10,0
K	m/s2	4,0	2,0
Sägen von Metallblech:
ah	m/s2	8,5	7,0
K	m/s2	2,0	2,0

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repraesertiert die haupt-sächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit entsprechenden Zubehoren, mit abweichenden Einsatzwerkzeugena oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenen auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschelt ist oder später lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeug, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Deutsch|9

Konformitätserklarung C

Wir erklären in alleiniger Verantwortung, dass das unter "Technische Daten" beschriebene Produkt allen einschlagigen Bestimmungen der Richtlinien 2009/125/EG (Verordnung 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60745-1, EN 60745-2-11.

Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Sägeblatt einsetzen/wechseln

▶ Tragen Sie bei der Montage des Sägeblattes Schutzhandchuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.

Sägeblatt auswahlen

Eine Übersicht empfehlener Säeblätter finden Sie am Ende dieser Anleitung. Setzen Sie nur Säeblätter mit Einnockenschaft (T-Schaft) ein. Das Säeblatt soll nicht länger sein, als für den vorgesehenen Schnitt notwendig. Verwenden Sie für das Sägen engter Kurven ein schmales Säeblatt.

Sägeblattenet (siehe Bild A1)

Nehmen Sie gegebenenfalls die Abdeckhaube 10 ab (siehe "Abdeckhaube").

Schieben Sie das Sägeblatt 19, mit den Zahlen in Schnitt-richtung, bis zum Einrasten in die Hubstange 16. Der SDS-Hebel 17 springt automatisch nach hinten, und das Sägeblatt wird verriegelt. Drücken Sie den Hebel 17 nicht von Hand nach hinten, Sie können sonst das Elektrowerkzeug beschädigen.

Achten Sie beim Einsetzen des Säeblattes darauf, dass der Säeblattrücken in der Rille der Führungsrolle 18 liegt.

Prufen Sie das Säeblatt auf festen Sitz. Ein lockeres Säeblatt kann hereausfallen und Sie verletzen.

Sägeblatt auswerfen (siehe Bild A2)

Halten Sie das Elektrowerkzeug beim Auswerfen des Säeblattes so, dass keine Personen oder Tiere durch das ausgeworfene Säeblatt verletzt werden.

Drehen Sie den SDS-Hebel 17 bis zum Anschlag in Richtung Berührungsschutz 20 nach vorn. Das Sägeblatt wird gelöst und ausgeworfen.

Sägeblattdepot (PST 900 PEL/PST 9500 PEL) (siehe Bild B)

Im Säeblattdepot 21 konnen Sie bis zu sechs Säeblätter mit einer Länge bis zu 110mm aufbewahren. Legen Sie die Säeblätter mit dem Einnockenschaft (T-Schaft) in die dafür vorgehene Aussparung des Säeblattdepots ein. Bis zu drei Säeblätter konnen übereinander liegen.

Schlieben Sie das Sägeblattdepot und schieben Sie es bis zum Anschlag in die Aussparung der Fußplatte 7.

Gleitschuh (PST 1000 PEL)

Bei der Bearbeitung von empfindlichen Oberflächen konnen Sie den Gleitschuh 11 auf die Fußplatte 7 aufsetzen, um ein Verkratzen der Oberfläche zu verhindern.

Zum Aufsetzen des Gleitschuhs 11 hangen Sie diesen vorn an der Fußplatte 7 ein, drücken他们在h hinten hoch und halten hinn einrasten.

SpanreiBschutz

Der SpanreiBschutz 22 (Zubehor) kann ein AusreiB der Oberflache beim Sagen von Holz verhindern. Der SpanreiBschutz kann nur bei bestimmten Sageblatttypen und nur bei einem Schnittwinkel von 0^ verwendet werden. Die FuBplatte 7 darf beim Sagen mit dem SpanreiBschutz nicht zum randnahen Sagen nach hinten versetzt werden.

Drucken Sie den Spanreibschutz 22 von unter in die Fußplatte 7 ein.

PST 1000 PEL (siehe Bild C): Bei Verwendung des Gleitschuhs 11 wird der SpanreiBschutz 22 nicht in die FuB-plate 7, sondern in den Gleitschuh eingesetzt.

Schnittlinienkontrolle „Cut Control“

Die Schnittlinienkontrolle „Cut Control" ermitteligt die prazise Führung des Elektrowerkzeugs entlang einer auf dem Werkstück aufgezeichneten Schnittlinie. Zum Bausatz „Cut Control" gehoren das Sichtfenster 12 mit Schnittmarkierungen und der Socket 13 zur Befestigung am Elektrowerkzeug.

"Cut Control" and der Fußplatte befestigen (siehe Bild D)

Klemmen Sie das Sichtfenster für „Cut Control" 12 in den Halterungen am Sockel 13 fest. Drücken Sie dann den Sockelleitung zusammen und halten Sieihn in der Führung 23 der Fußplatte 7 einrasten.

"Cut Control" am Gleitschuh befestigen (PST 1000 PEL) (siehe Bild E)

Bei dieser System der Schnittlinienkontrolle kann das Sichtfenster für „Cut Control" 12 entweder zusammen mit dem Socketl 13 an der Fußplatte 7 oder separat direkt in den Halterungen am Gleitschuh 11 befestigt werden.

Entfernen Sie den Sockel für „Cut Control" 13 aus der Fußplatte 7. Drücken Sie dazu den Sockel bereits zusammen und nehmen Sie ein aus der Führung 23 Heraus.

Ziehen Sie das Sichtfenster für „Cut Control" 12 vom Sockel 13 ab und klemmen Sie es in den Halterungen am Gleitschuh 11 fest.

10 | Deutsch

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen.

Bestimme Stäube wie Eichen- oder Buchenstaub gelten als krebszerzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleutenbearbeitert werden.

• Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filter-klasse P2 zu,tragen.

Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Abdeckhaube (siehe Bild F)

Montieren Sie die Abdeckhaube 10, bevor Sie das Elektrowerkzeug an eine Staubabsaugung anschließen.

Setzen Sie die Abdeckhaube 10 so auf das Elektrowerkzeug, dass die Halterungen in den Aussparungen des Gehäuses einrasten.

Nehmen Sie die Abdeckhaube 10 für Arbeiten ohne Staubabsaugung sowie für Gehrungsschnitte ab. Drücken Sie damit die Haube auf Höhe der äußerten Halterungen zusammen undziehen Sie sie nach vorn ab.

Staubabsaugung anschließen

Stecken Sie einen Absaugschlauch 4 (Zubehor) auf den Absaugsstuten 5. Verbinden Sie den Absaugschlauch 4 mit einem Staubsauger (Zubehor). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.

Schalten Sie die Späneblasvorrichtung ab, wenn Sie die Staubabsaugung angeschlossen haben (siehe „Späneblasvorrichtung").

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonderes gesundheitsgeführrenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Betrieb

Betriebsarten

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Pendelung einstellen

Die in vier Stufen einstellbare Pendelung ermöglich eine optimale Anpassung von Schnittgeschwindigkeit, Schnittleistung und Schnittbild an das zu bearbeitende Material.

Mit dem Einstellhebel 8 können Sie die Pendelung auch während des Betriebes einstehen.

0 keine Pendelung

0kleine Pendelung

0 mittlere Pendelung

0 groBe Pendelung

Die optimale Pendelstufe für die jeweilige Anwendunglässt sich durch praktischen Versuch ermitteltn. Folgende Empfehlungen gelten darauf:

• Wahlen Sie die Pendelstufe umso kleiner bzw. schalten Sie die Pendelung ganz ab, je feiner und sauberer die Schnittkante werden soll.
• Schalten Sie bei der Bearbeitung von dünnen Werkstoffen (z.B. Blechen) die Pendelung aus.
• Arbeitsen Sie in harten Werkstoffen (z.B. Stahl) mit kleiner Pendelung.
• In weichen Materialien und beim Sagen von Holz in Faserrichtung können Sie mit maximaler Pendelung arbeiten.

Gehrungswinkel einstellen

Die Fußplatte 7 kann für Gehrungsschnitte bis zu 45^ nach rechts oder links geschwenkt werden.

Die Abdeckhaube 10 und der SpanreiBschutz 22 können bei Gehrungsschnitten nicht eingesetzt werden.

Nehmen Sie gegebenenfalls die Abdeckhaube 10 ab (siehe "Abdeckhaube", Seite 10) und entfern den Sie den SpanreiBschutz 22 (siehe „SpanreiBschutz“, Seite 9).

PST 900 PEL/PST 9500 PEL (siehe Bild G):

Ziehen Sie das Sägeblattdepot 21 aus der Fußplatte 7.
- Lösen Sie die Schraube 24 und schieren Sie die Fußplatte 7 leicht in Richtung Absaugstutzen 5.
Zum Einstellen praziser Gehrungswinkel hat die FuBplatte rechts und links Einrastpunkte bei 0^ 22,5ound 45^ Schwenken Sie die FuBplatte 7 entsprechend der Skala 25 in die gewünschte Position. Andere Gehrungswinkel konnen mithilfe eines Winkelmessers eingestellt werden.
- Schieben Sie danach die Fußplatte 7 bis zum Anschlag in Richtung Sageblatt 19.
- Ziehen Sie die Schraube 24 wieder fest.

PST 1000 PEL (siehe Bild H):

• Offnen Sie den Spannhebel 6 der Fußplatte und schieben Sie die Fußplatte 7 leicht in Richtung Absaugstutzen 5.
  Zum Einstellen praziser Gehrungswinkel hat die FuBplatte rechts und links Einrastpunkte bei 0^ 22,5ound 45^ Schwenken Sie die FuBplatte 7 entsprechend der Skala 25 in die gewunschte Position. Andere Gehrungswinkel konnen mithilfe eines Winkelmessers eingestellt werden.
• Schieben Sie danach die Fußplatte 7 bis zum Anschlag in Richtung Sageblatt 19.
• Schlieben Sie den Spannhebel 6, um die Fußplatte in der eingestellen Position zu arretieren.

Deutsch|11

Schnittlinienkontrolle bei Gehrungsschnitten (PST 900 PEL/PST 9500 PEL)

Zur Schnittlinienkontrolle sind auf dem Sichtfenster für „Cut Control" 12 eine Markierung 29 für den rechtwinkligen Schnitt mit 0^ und je eine Markierung 30 für den nach rechts oder links abfallenden Geschrangsschnitt mit 45^ entsprechend der Skala 25 vorhanden.

Die Schnittmarkierung für Gehrungswinkel zwischen 0^ und 45^ ergibt sich proportional. Sie kann auf dem Sichtfenster für „Cut Control" 12 mit einem nicht permanenten Marker zusätzlich aufgetragen undleich wieder entfernt werden.

Für maßgenaues Arbeiten führen Sie am besten einen Probeschnitt durch.

Schnittlinienkontrolle bei Gehrungsschnitten (PST 1000 PEL)

Zur Schnittlinienkontrolle sind auf dem Sichtfenster für „Cut Control" 12 eine Markierung 29 für den rechtwinkligen Schnitt mit 0^ und je zwei Markierungen für den nach rechts oder links abfallenden Geschungsschnitt mit 45^ entsprechend der Skala 25 vorhanden. Bei der Befestigung der Schnittlinienkontrolle mit dem Socket für „Cut Control" 13 an der Fußplatte 7 gilt die innere Markierung 30. Bei der Befestigung des Sichtfentsters für „Cut Control" 12 direkt am Gleitschuh 11 gilt die äußere Markierung 31.

Die Schnittmarkierung für Gehrungswinkel zwischen 0^ und 45^ ergibt sich proportional. Sie kann auf dem Sichtfenster für „Cut Control" 12 mit einem nicht permanenten Marker zusätzlich aufgetragen undleich weiter entfern't werden.

Für maßgenaues Arbeiten führen Sie am besten einen Probeschnitt durch.

FuBplatte versetzen

Für randnahes Sagen können Sie die Fußplatte 7 nach hinten versetzen.

PST 900 PEL/PST 9500 PEL (siehe Bild G):

• Ziehen Sie das Sägeblattdepot 21 aus der Fußplatte 7.
• Lösen Sie die Schraube 24 und schieben Sie die Fußplatte 7 bis zum Anschlag in Richtung Absaugstutzen 5.
• Ziehen Sie die Schraube 24 wieder fest.

PST 1000 PEL (siehe Bild H):

• Öffnen Sie den Spannhebel 6 der Fußplatte und schiben Sie die Fußplatte 7 bis zum Anschlag in Richtung Absaugstutzen 5.
• Schlieben Sie den Spannhebel 6, um die Fußplatte in der eingestellen Position zu arretieren.

Das Sagen mit versetzter Fußplatte 7 ist nur mit einem Gehrgungswinkel von 0^ möglich. Außer dem freiend die Schnittlinienkontrolle „Cut Control" mit dem Sockel 13, der Parallelanschlag mit Kreisschneider 26 (Zubehor) sowie der Spanreiβschutz 22 nicht verwendet werden.

Späneblasvorrichtung

Mit dem Luftstrom der Späneblasvorrichtung 9 kann die Schnittlinie von Spanen freiehalten werden.

Späneblasvorrichtung einschalten:
Schieben Sie für Arbeiten mit großem Spanabtrag in Holz, Kunststoff u.Ä. den Schalter 9 in Richtung Absaugstutzen.

Späneblasvorrichtung ausschalten: Schieber Nie für Arbeit in Metall sowie bei angeschlossener Staubabsaugung den Schalter 9 in Richtung Sägeblatt.

Inbetriebnahme

Beachen Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230V gekennenchechnete Elektrowerkzeuge konnen auch an 220V betriebenen werden.

LED-Arbeitslicht einschalten

Das Arbeitslicht 14 verbessert die Sichtverhältnisse im unmittelbaren Arbeitsbereich. Sie können besondere gute Sägeergebnisse erzielen, indem Sie das Arbeitslicht zusammen mit der Schnittlinienkontrolle „Cut Control" verwenden. Sie schalten das Arbeitslicht 14 durch leichtes Drucken des Ein-/Ausschalters 3 ein. Wenn Sie den Ein-/Ausschalter fester drucken, wird das Elektrowerkzeug eingeschaltet und das Arbeitslicht leuchtet weiter.

Blichen Sie nicht direkt in das Arbeitslicht, es kann Sie blenden.

12 |Deutsch

Ein-/Ausschalten

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen.

Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter 3.

Zum Arretieren des Ein-/Ausschalters 3 halten Sie diesen ge-druckt und schiben die Arretierung 1 nach rechts oder links.

Zum Ausschalten des Elektrowerkzeugs setzen Sie den Ein-/Ausschalter 3 los. Bei arretiertem Ein-/Ausschalter 3 drücken Sie diesen zuerst und setzen ihn danach los.

Hubzahl steuern/vorwahlen

Sie konnen die Hubzahl des eingeschalteten Elektrowerkzeugstufenlos regulieren, je nachdem, wie welt Sie den Ein-/Ausschalter 3 eindrücken.

Bei arretiertem Ein-/Ausschalter 3arbeitet das Elektrowerkzeug mit der vorgewählten Hubzahl.

Mit dem Stellrad Hubzahlvorwahr 2 können Sie die Hubzahl vorwahlen und während des Betriebes ändern.

1-2: niedrige Hubzahl
3-4: mittlere Hubzahl
5-6: hohe Hubzahl

Die erforderliche Hubzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Eine Verringerung der Hubzahl wird beim Aufsetzen des Sägeblattes auf das Werkstück sowie beim Sagen von Kunststoff und Aluminium empfohlen.

Bei längerem Arbeiten mit kleiner Hubzahl kann sich das Elektrowerzeug stark erwärmen. Werfen Sie das Sägeblatt aus und halten Sie das Elektrowerzeug zur Abkühlung ca. 3 min mit maximaler Hubzahl laufen.

Arbeitshinweise

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.
Verwenden Sie beim Bearbeiten kleiner oder dünner Werkstücke immer eine stabile Unterlage oder eine Sägestation (Bosch PLS 300).

Sagen Sie mit mäßigem Druck, um ein optimes und prazises Schnittergebnis zu erhalten.

Bei langen und geraden Schnitten in dickem Holz (>40mm) kann die Schnittlinie ungenau verlaufen. Für(PRzise Schnitt wird in thisem Fall die Verwendung einer Bosch-Kreissage empfohlen.

Tauchsagen (siehe Bild I)

Es dürfen nur die Weiche Werkstoffe wie Holz, Gipskarton o.Ä. im Tauchsägerverfahren bearbeitet werden!

Verwenden Sie zum Tauchsagen nur kurze Sägeblätter. Tauchsagen ist nur mit einem Gehrungswenkel von 0^ möglich.

Setzen Sie das Elektrowerkzeug mit der vorderen Kante der Fußplatte 7 auf das Werkstück auf, ohne dass das Sägeblatt 19 das Werkstück berührt, und schalten Sie es ein. Wahlen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maxi-male Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen

das Werkstück und setzen Sie das Sageblatt langsam in das Werkstück eintauchen.

Sobald die Fußplatte 7 ganzflächig auf dem Werkstück aufliegt, sagen Sie entlang der gewündsten Schnittlinie weiter.

Parallelanschlag mit Kreisschneider (Zubehör)

Für Arbeiten mit dem Parallelanschlag mit Kreisschneider 26 (Zubehör) darf die Stärke des Werkstücks maximal 30 mm betragen.

Entfernen Sie den Sockel für „Cut Control" 13 aus der Fußplatte 7. Drücken Sie dazu den Sockel weniger zusammen undnehmen Sieihn aus der Führung 23 hersa.

PST 1000 PEL: Bei Verwendung des Gleitschuhs 11 kann das Sichtefenster für „Cut Control" 12 vorn an den Gleitschuh angeklemmt werden. Das erleichtert die exakte Einstellung auf die gewünschte Schnittlinie vor allem bei Gehrungsschnitten (siehe „Schnittlinienkontrolle bei Gehrungsschnitten", Seite 11).

Parallelschnittte (siehe Bild J): Losen Sie die Feststellschaube 27 und schiben Sie die Skala des Parallelanschlags durch die Führung 23 in der Fußplatte. Stellen Sie die gewUNSchte Schnittbreite als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschaube 27 fest.

Kreisschnitte (siehe Bild K): Bohren Sie an der Schnittlinie innerhalb des zu sagen den Kreises ein Loch, das zum Durchstecken des Sägeblattes ausreicht. Bearbeiten Sie die Bohrung mit einer Frage oder Feile, damit das Sägeblatt bündig an der Schnittlinie anliegen kann. Setzen Sie die Feststellschraube 27 auf die andere Seite des Parallelanschlags. Scheiben Sie die Skala des Parallelanschlags durch die Führung 23 in der Fußplatte. Bohren Sie im Werkstück in der Mitte des zu sagen den Ausschnitte ein Loch. Stecken Sie die Zentrierspitze 28 durch die innere Öffnung des Parallelanschlags und in das gebohrte Loch. Stellen Sie den Radius als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube 27 fest.

Kuhl-/Schmiermittel

Beim Sagen von Metall sollenn Sie wegen der Erwärung des Materials entlang der Schnittlinie Kuhl- bzw. Schmiermittel auftragen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und safer zu arbeiten.

Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmen Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klopfen Sie das Elektrowerkzeug möglich auf einer ebenen Fläche aus.

Eine starke Verschmutzung des Elektrowerkzeugs kann zu Funktionstörungen führen. Sagen Sie deshalb stark stauberzeugende Materialien nicht von unter oder über Kopf.

Verwenden Sie bei extremen Einsatzbedingungen nach Möglichkeit immer eine Absauganlage. Blasen Sie die Luftungsschlitze halten aus und schalten Sie einen Fehlerstrom-Schutzschalter (PRCD) vor. Bei der Bear

beitung von Metallen kann sich leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden.

Schmieren Sie die Führungsrolle 18 gelegentlich mit einem Tropfen Öl.

Kontrollieren Sie die Führungsrolle 18 regelmäßig. Ist sie abgenutzt, muss sie von einer autorisierten Bosch-Kunden-dienststelle ersetzt werden.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst-stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgeführungen zu vermeiden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft ihrenGREne bei Fragen zu unseren Produktuten und deren Zubehor.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.1-2-do.com

In der Heimwerker-Community 1-2-do.com können Sie Produktstester werden, Ideen sammeln oder sich mit anderen Heimwerkern austauschen.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschilddes Elektrowerkzeuges an.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online

Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführten werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Änderungen vorbehalten.

English

Safety Notes

Leinfelden, 30.10.2014

Assembly

Leinfelden, 30.10.2014

Montage

Leinfelden, 30.10.2014

Montaje

Leinfelden, 30.10.2014

40|Portugues

Montagem

Antes de todoseworkos na ferramenta electrica devela raxpuxar a ficha de rede da tomada.

Elektrischeeiligkeit

Leinfelden, 30.10.2014

Montering

Leinfelden, 30.10.2014

Asennus

Leinfelden, 30.10.2014

Euvaipoloynon

ByaTeTo pfc ano TnV npia npiv ano onoiabi note epyaio stnkeptko epyaleio.

EuvaipoIoyon/AvtkaTaOtaon Tnc npiovlaapac

ΦopéoTE npoOATEuTká yavTia yia va ouvapuOaoynoTe TnV npioVola. YnApxie kivDuvoc Tpaumatouo av ayyIeTe TnV npioVola.

Leinfelden, 30.10.2014

Montaj
