MANUAL DE USUARIO PST9500PEL BOSCH
Instrucciones de seguridad
Advertencias de peligro generales para herramientas eléctricas
ADVERTENCIA
Lea íntegramente estas advertencias de peligro e instrucciones. En
caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Guarde todas las advertencias de peligro e instrucciones para futuras consultas.
El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).
Seguridad del puesto de trabajo
Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

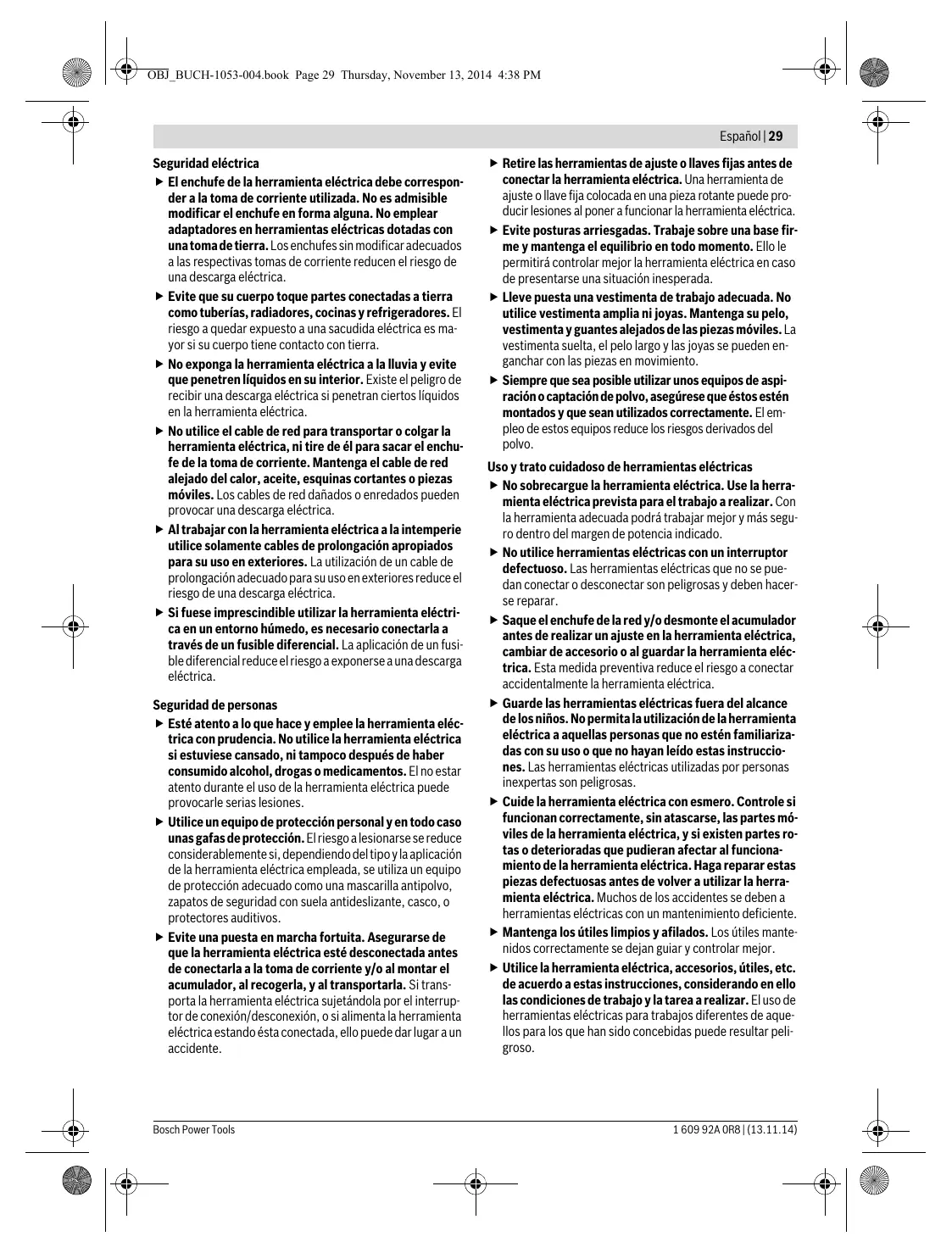

Seguridad eléctrica
- El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar y adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie, utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si está cansado, ni tampoco antes de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando conectada, ello puede dar lugar a un accidente.
Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. Siempre que sea posible, utilice equipos de aspiración o captación de polvo, asegúrese de que estos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
Uso y trato cuidadoso de herramientas eléctricas
No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ellos las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
Servicio
- Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
Instrucciones de seguridad para sierras de calar
Sujete el aparato por las empuñaduras aisladas al realizar trabajos en los que la herramienta de corte pueda tocar conductores eléctricos ocultos o el propio cable de la red. El contacto con un conductor bajo tensión puede poner también bajo tensión las partes metálicas del aparato y conducir a una descarga eléctrica. - Mantenga alejadas las manos del área de corte. No toque debajo de la pieza de trabajo. Podría accidentarse al tocar la hoja de sierra. Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario puede que retroceda bruscamente el aparato al engancharse la herramienta en la pieza de trabajo. - Cuide de mantener firmemente asentada la placa base 7 contra la pieza al serrar. Una hoja de sierra ladeada puede romperse o provocar un retroceso brusco del aparato. Al terminar de serrar, desconecte la herramienta eléctrica y espere a que esta se haya detenido completamente antes de sacar la hoja de sierra de la ranura de corte. Ello le permite depositar de forma segura la herramienta eléctrica sin peligro de que esta retroceda de forma brusca. Solamente utilice hojas de sierra sin dañar y en perfecto estado. Las hojas de sierra deformadas o melladas pueden romperse, mermar la calidad de corte, o provocar un retroceso brusco del aparato. - Después de desconectar el aparato no trate de frenar la hoja de sierra presionándola lateralmente contra la pieza. La hoja de sierra podrá dañarse, romperse o provocar un retroceso brusco del aparato. - Utilice unos aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar las tuberías de gas, ello puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar en daños materiales o provocar una electrocución. Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. - Antes de depositarla, esperar a que se haya detenido la herramienta eléctrica. La herramienta puede engancharse y hacerle perder el control sobre la herramienta eléctrica. El enchufe macho de conexión debe ser conectado solamente a un enchufe hembra de las mismas características técnicas del enchufe macho en materia.
Descripción y prestaciones del producto
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ellas pueden ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
El aparato ha sido diseñado para serrar y recortar sobre una base firme, madera, plástico, metal, cerámica y caucho. Es adecuado para efectuar cortes rectos y en curva con un ángulo de inglete de hasta 45°. Utilice las hojas de sierra recomendadas. La luz de esta herramienta eléctrica está concebida para iluminar directamente el área de alcance de la herramienta y no para iluminar las habitaciones de una casa.
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
1 Enclavamiento del interruptor de conexión/desconexión 2 Rueda para preselección del n° de carreras 3 Interruptor de conexión/desconexión 4 Manguera de aspiración* 5 Boquilla de aspiración 6 Palanca de sujeción de la placa base (PST 1000 PEL) 7 Placa base 8 Palanca para ajuste del movimiento pendular 9 Interruptor para soplador de virutas
10 Cubierta para aspiración 11 Zapata deslizante (PST 1000 PEL) 12 Mirilla del control del corte "Cut Control" 13 Soporte del control del corte "Cut Control" 14 Luz de trabajo 15 Empuñadura (zona de agarre aislada) 16 Émbolo del portautiles 17 Palanca SDS para desenganche de la hoja de sierra 18 Rodillo guía 19 Hoja de sierra 20 Protección contra contacto 21 Depósito para hojas de sierra (PST 900 PEL/PST 9500 PEL) 22 Protección para cortes limpios 23 Guía para el tope paralelo 24 Tornillo (PST 900 PEL/PST 9500 PEL) 25 Escala para el ángulo de inglete 26 Tope paralelo con cortador de círculos 27 Tornillo de fijación del tope paralelo 28 Punto de centrado del cortador de círculos 29 Marca de posición para 0° 30 Marca de posición para 45° 31 Marca de posición de 45° para zapata deslizante (PST 1000 PEL)
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios se detalla en nuestro programa de accesorios.
Datos técnicos
| Sierra de calar | PST 900 PEL | PST 1000 PEL | PST 9500 PEL |
| N° de articulo | 3 603 CAO 2.. | 3 603 CAO 3.. | 3 603 CAO 2.. |
| Control del corte "Cut Control" | ● | ● | ● |
| Regulación del n° de carreras | ● | ● | ● |
| Presección del n° de carreras | ● | ● | ● |
| Movimiento pendular | ● | ● | ● |
| Potencia absorbida nominal | W | 620 | 650 |
| Potencia fácil | W | 340 | 360 |
| N° de carreras en vacío n₀ | min-1 | 500-3100 | 500-3100 |
| Carrera | mm | 23 | 23 |
| Profundidad de corte máximo. | | | |
| - en madera | mm | 90 | 100 |
| - en aluminio | mm | 15 | 20 |
| - en acero, sin alear | mm | 8 | 10 |
| Ángulo de corte (izquierda/derecha), máximo. | ° | 45 | 45 |
| Peso según EPTA-Procedure 01/2003 | kg | 2,1 | 2,2 |
| Clase de protección | [2]/[II | [2]/[II | [2]/[II |
Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones especiales para ciertos países.
Información sobre ruidos y vibraciones
| | PST 900 PEL
PST 9500 PEL | PST 1000 PEL |
| Valores de emisión de ruidos determinados según EN 60745-2-11. | | | |
| El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a Nivel de presión sonora dB(A) 86 86 Nivel de potencia acústica dB 97 97 Tolerancia K dB(A) 3 3 Utilizar protectores auditivos! | | | |
| Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60745: Serrado de tabla de aglomerado de madera: ah m/s2 11,5 10,0 K m/s2 4,0 2,0 Serrado de chapa de metal: ah m/s2 8,5 7,0 K m/s2 2,0 2,0 | | | |
El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.
El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con accesorios diferentes, con útiles divergentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato está desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.
Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los "Datos técnicos" cumple con todas las disposiciones correspondientes de las directivas 2009/125/CE (Reglamento 1194/2012), 2011/65/UE, 2014/30/UE y 2006/42/CE inclusive sus modificaciones y está en conformidad con las siguientes normas: EN 60745-1, EN 60745-2-11.
Expediente Técnico (2006/42/CE) en:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
32 | Español
Henk Becker
► Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.
Montaje y cambio de la hoja de sierra
Al montar la hoja de sierra utilice unos guantes de protección. Podría accidentarse en caso de tocar la hoja de sierra.
Selección de la hoja de sierra
Al final de estas instrucciones encontrará una relación de las hojas de sierra recomendadas. Solamente utilice hojas de sierra de una sola leva (como T). La longitud de la hoja de sierra no debe ser mayor que la precisada para el corte.
Para efectuar cortes en curva de radio pequeño, utilice una hoja de sierra estrecha.
Montaje de la hoja de sierra (ver figura A1)
Si procede, desmonte la cubierta 10 (ver "Cubierta").
Inserte la hoja de sierra 19 con los dientes orientados hacia el sentido de corte hasta enclavarla en el émbolo portaútiles 16. La palanca SDS 17 retrocede automáticamente y retiene la hoja de sierra. No accione con la mano la palanca 17, ya que podría dañar la herramienta eléctrica.
Al insertar la hoja de sierra, asegúrese de que su lomo quede alojado en la ranura del rodillo guía 18.
Controle la sujeción firme de la hoja de sierra. Una hoja de sierra floja puede salirse de su alojamiento y lesionarle.
Desmontaje de la hoja de sierra (ver figura A2)
Al expulsar la hoja de sierra, mantenga la herramienta eléctrica de modo que la hoja de sierra no pueda lesionar a ninguna persona o animal.
Gire la palanca SDS 17 hacia delante hasta el tope, en dirección a la protección contra contacto 20. La hoja de sierra se afloja y es expulsada.
Depósito para hojas de sierra
(PST 900 PEL/PST 9500 PEL) (ver figura B)
En el depósito para hojas de sierra 21 puede Ud. guardar hasta seis hojas de sierra con una longitud de 110 mm. Aloje las hojas de sierra con el vástago de una leva (vástago T) en el rebaje previsto para tal fin en el depósito. En este pueden guardarse apiladas hasta tres hojas de sierra.
Cierre el depósito para hojas de sierra y empújelo hasta el tope en la abertura de la placa base 7.
Zapata deslizante (PST 1000 PEL)
Para trabajar superficies delicadas puede montarse la zapata deslizante 11 sobre la placa base 7 para evitar así que se arañen las superficies.
Para montar la zapata deslizante 11, enganchela en la parte anterior de la placa base y empújela atrás, hacia arriba, hasta enclavarla.
Protección para cortes limpios
La protección para cortes limpios 22 (accesorio especial) evita el astillamiento de los bordes del corte al aserrar madera. Solamente puede usarse la protección para cortes limpios con ciertos tipos de hojas de sierra y además con un ángulo de corte de 0°. Al emplear la protección para cortes limpios tampoco deberá desplazarse hacia atrás la placa base 7 para serrar cerca de un reborde.
Meta a presión desde abajo en la placa base 7 la protección para cortes limpios 22.
PST 1000 PEL (ver figura C): En caso de emplear una zapata deslizante 11, la protección para cortes limpios 22 no se fija a la placa base 7, sino a la zapata deslizante.
El control del corte "Cut Control" permite el guiado exacto de la herramienta eléctrica a lo largo de la línea de corte trazada sobre la pieza de trabajo. El "Cut Control" se compone de la mirilla 12 con las marcas de posición y del soporte 13 para su fijación a la herramienta eléctrica.
Fijación del "Cut Control" a la placa base (ver figura D)
Meta a presión la mirilla del "Cut Control" 12 en los alojamientos del soporte 13. Seguidamente, comprima ligeramente el soporte de forma que quede encajado en la guía 23 de la placa base 7.
Fijación del "Cut Control" a la zapata deslizante (PST 1000 PEL) (ver figura E)
Este sistema de control del corte permite fijar la mirilla del "Cut Control" 12 al soporte 13, a través del cual se sujeta a la placa base 7, o bien, montándola directamente en los soportes de la zapata deslizante 11.
Desmonte el soporte del "Cut Control" 13 de la placa base 7. Para ello, comprima ligeramente el soporte y sáquelo de la guía 23.
Desprenda la mirilla del "Cut Control" 12 del soporte 13 y móntela en los soportes de la zapata deslizante 11.
Aspiración de polvo y virutas
- El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circunstantes reacciones alérgicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deben ser procesados por especialistas.
- A ser posible, utilice un equipo para aspiración de polvo apropiado para el material a trabajar.
- Observe que el puesto de trabajo esté bien ventilado.
- Se recomienda una mascarilla protectora con un filtro de la clase P2.
Observe las prescripciones vigentes en su país sobre los materiales a trabajar.
Evite acumulaciones de polvo en el puesto de trabajo.
Los materiales en polvo se pueden inflamar fácilmente.
Cubierta (ver figura F)
Monte la cubierta 10 antes de conectar la herramienta eléctrica a un equipo para aspiración de polvo.
Monte la cubierta 10 en la herramienta eléctrica cuidando que los clips encajen en las cavidades de la carcasa.
Desmonte la cubierta 10 para trabajar sin un equipo de aspiración y para efectuar cortes a inglete. Para ello, desfirme la cubierta a la altura de los dos clips exteriores y séquela hacia delante.
Conexión del equipo para aspiración de polvo
Inserte la manguera de aspiración 4 (accesorio especial) en la boquilla de aspiración 5. Conecte la manguera de aspiración 4 a un aspirador (accesorio especial). Una relación de los elementos para la conexión a diversos aspiradores se encuentra al final de estas instrucciones.
Desconecte el soplador de virutas si ha conectado un equipo de aspiración (ver "Soplador de virutas").
El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco, utilice un aspirador especial.
Operación
Modos de operación
Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.
Ajuste del movimiento pendular
El movimiento pendular, ajustable en cuatro niveles, permite adaptar de forma óptima la velocidad, el rendimiento y la calidad del corte, al material a trabajar.
La palanca de ajuste 8 le permite seleccionar el nivel del movimiento pendular incluso durante la operación del aparato.
0
Sin movimiento pendular
Movimiento pendular pequeño
Movimiento pendular mediano
Movimiento pendular grande
El nivel de movimiento pendular para una aplicación concreta conviene determinarlo probando. Tener en cuenta las siguientes recomendaciones:
- Reducir, o incluso anular, el nivel del movimiento pendular cuando más fino y limpio deba ser el canto cortado.
- Desconecte el movimiento pendular al serrar materiales delgados (p.ej. chapas).
- Al trabajar materiales duros (p. ej. acero) utilice un movimiento pendular pequeño.
- Al serrar materiales blandos, o madera en sentido de la fibra, puede utilizarse el nivel de movimiento pendular máximo.
Ajuste del ángulo de inglete
La placa base puede inclinarse hasta 45° hacia la derecha o izquierda para realizar cortes a inglete.
La cubierta 10 y la protección para cortes limpios 22 no pueden utilizarse al efectuar cortes a inglete.
Si procede, desmonte primero la cubierta 10 (ver "Cubierta", página 33) y retire la protección para cortes limpios 22 (ver "Protección para cortes limpios", página 32).
PST 900 PEL/PST 9500 PEL (ver figura G):
- Desmonte el depósito para hojas de sierra 21 de la placa base 7.
- Afloje el tornillo 24 y desplace ligeramente la placa base 7 hacia la boquilla de aspiración 5.
- Para ajustar con exactitud unos ángulos de inglete definidos, la placa base dispone a la derecha e izquierda de unas muescas a 0°, 22,5° y 45°. Incline la placa base 7 a la posición deseada de acuerdo a la escala 25. Para ajustar ángulos de inglete diferentes puede emplearse un transportador de ángulos.
- Seguidamente desplace hasta el tope la placa base 7 en dirección a la hoja de sierra 19.
- Apriete el tornillo 24.
PST 1000 PEL (ver figura H):
- Abra la palanca de fijación 6 de la placa base 7 y desplace esta en dirección a la boquilla de aspiración 5.
- Para ajustar con exactitud unos ángulos de inglete definidos, la placa base dispone a la derecha e izquierda de unas muescas a 0°, 22,5° y 45°. Incline la placa base 7 a la posición deseada de acuerdo con la escala 25. Para ajustar ángulos de inglete diferentes puede emplearse un transportador de ángulos.
- Seguidamente, desplace hasta el tope la placa base 7 en dirección a la hoja de sierra 19.
- Cierre la palanca de fijación 6 para retener la placa base en la posición ajustada.
Control del corte en cortes a inglete (PST 900 PEL/PST 9500 PEL)
Para el control del corte, la mirilla del "Cut Control" 12 dispone de una marca 29 para el corte perpendicular a 0° y de sendas marcas 30 para los respectivos cortes a inglete hacia la derecha o izquierda de 45°, según la escala 25.
La marca de posición para un ángulo de inglete entre 0° y 45° se obtiene proporcionalmente. Puede marcarse en la mirilla del "Cut Control" 12 con un rotulador de tinta no permanente para que pueda volver a borrarse fácilmente.
Si el corte debe ser muy exacto, se recomienda realizar primero un corte de prueba.
Control del corte en cortes a inglete (PST 1000 PEL)
Para el control del corte, la mirilla del "Cut Control" 12 dispone de una marca 29 para el corte perpendicular a 0° y de sendas marcas dobles para los respectivos cortes a inglete hacia la derecha o izquierda de 45°, según la escala 25. Al fijar el control del corte con el soporte del "Cut Control" 13 a la placa base 7 deberá utilizarse la marca interior 30. En caso de sujetar la mirilla del "Cut Control" 12 directamente a la zapata deslizante 11 deberá usarse la marca exterior 31.
La marca de posición para un ángulo de inglete entre 0° y 45° se obtiene proporcionalmente. Puede marcarse en la mirilla del "Cut Control" 12 con un rotulador de tinta no permanente para que pueda volver a borrarse fácilmente.
Si el corte debe ser muy exacto, se recomienda realizar primero un corte de prueba.
Desplazamiento de la placa base
Para poder serrar cerca de un reborde es posible echar hacia atrás la placa base 7.
PST 900 PEL/PST 9500 PEL (ver figura G):
- Desmonte el depósito para hojas de sierra 21 de la placa base 7.
- Afloje el tornillo 24 y desplace hasta el tope la placa base 7 en dirección hacia la boquilla de aspiración 5.
- Apriete el tornillo 24.
PST 1000 PEL (ver figura H):
- Abra la palanca de fijación 6 de la placa base 7 y desplace esta, hasta el tope, en dirección a la boquilla de aspiración 5.
- Cierre la palanca de fijación 6, para retener la placa base en la posición ajustada.
Estando desplazada la placa base 7 solamente es posible serrar teniendo ajustado un ángulo de inglete de 0° . Además, no deberán utilizarse el control del corte "Cut Control" con el soporte 13, el tope paralelo con el cortador de círculos 26 (accesorio opcional), así como la protección para cortes limpios 22.
Soplador de virutas
El aire expulsado por el soplador de virutas 9 permite mantener despejada la línea de corte.
Conexión del soplador de virutas: Al realizar trabajos en madera, plástico, etc. con un gran arranque de viruta, empuje el interruptor 9 en dirección a la boquilla de aspiración.
Desconexión del soplador de virutas: Al efectuar trabajos en metal, o al tener conectado un equipo de aspiración, empuje el interruptor 9 en dirección a la hoja de sierra.
Puesta en marcha
Observe la tensión de red! La tensión de alimentación debe coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230V pueden funcionar también a 220V
Conexión del LED de iluminación
La luz de trabajo 14 mejora la visibilidad en el área de trabajo inmediata. Ud. puede obtener resultados excelentes al serrar si utiliza la luz de trabajo junto al control del corte "Cut Control".
Conecte la luz de trabajo 14 presionando levemente el interruptor de conexión/desconexión 3. Si presiona con mayor fuerza el interruptor de conexión/desconexión, la herramienta eléctrica se conecta quedando encendida la luz de trabajo.
No mire directamente hacia la luz de trabajo, ya que algo puede deslumbrarle.
Para ahorrar energía, solamente conecte la herramienta eléctrica cuando vaya a utilizarla.
Para conectar la herramienta eléctrica presione el interruptor de conexión/desconexión 3.
Para enclavar el interruptor de conexión/desconexión 3 mantenga presionado este y desplace el botón de enclavamiento 1 hacia la izquierda o derecha.
Para desconectar la herramienta eléctrica suelte el interruptor de conexión/desconexión 3. Si el interruptor de conexión/desconexión 3 estuviese enclavado, apriételo primero y suéltelo a continuación.
Control y preselección del número de carreras
Variando la presión ejercida contra el interruptor de conexión/desconexión 3 puede variarse de forma continua el número de carreras de la herramienta eléctrica.
Teniendo enclavado el interruptor de conexión/desconexión 3 la herramienta eléctrica trabaja con el número de carreras preseleccionado.
La rueda 2 le permite preseleccionar el número de carreras incluso durante la operación del aparato.
1-2: número de carreras reducido; 3-4: número de carreras mediano; 5-6: número de carreras elevado.
El número de carreras precisado depende del material y condiciones de trabajo, siendo conveniente determinarlo probando. Es recomendable reducir el número de carreras al aplicar la hoja de sierra en funcionamiento contra la pieza de trabajo, así como al serrar plástico y aluminio.
Al trabajar prolongadamente a bajas revoluciones puede que la herramienta eléctrica se caliente fuertemente. Expulse la hoja de sierra y deje trabajar la herramienta eléctrica durante aprox. 3 min a las revoluciones máximas, para que se refrigere.
Instrucciones para la operación
▷ Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Siempre utilice una base de asiento firme o una mesa de corte (Bosch PLS 300) al serrar piezas pequeñas o delgadas.
Sierre ejerciendo una presión moderada para obtener un corte óptimo y preciso.
Al realizar cortes largos en madera gruesa (>40 mm) puede que la línea de corte sea irregular. Para lograr cortes exactos en estos casos se recomienda usar una sierra circular Bosch.
Serrado por inmersión (ver figura 1)
▷ El procedimiento de serrado por inmersión solamente debe emplearse al trabajar materiales blandos como la madera, placas de pladur, etc.
Únicamente usar hojas de sierra cortas para el aserrado por inmersión. Este solamente puede realizarse con un ángulo de inglete de 0°.
Incline hacia delante la herramienta eléctrica de manera que el canto anterior de la placa base 7 asiente contra la pieza de trabajo, cuidando que la hoja de sierra 19 no toque esta, y conecte el aparato. En las herramientas eléctricas con un número de carreras regulable, ajustar el número de carreras máximo. Presione firmemente la herramienta eléctrica contra la pieza de trabajo y vaya penetrando lentamente la hoja de sierra en la pieza de trabajo.
En el momento en que la placa base 7 asiente completamente sobre la pieza de trabajo, continúe serrando a lo largo de la línea de corte.
Tope paralelo con cortador de círculos (accesorio especial)
Únicamente usar el tope paralelo con el cortador de círculos 26 (accesorio especial) en piezas con un grosor máximo de 30 mm.
Desmonte el soporte del "Cut Control" 13 de la placa base 7. Para ello, comprima levemente el soporte y sáquelo de la guía 23.
PST 1000 PEL: Si utiliza la zapata deslizante 11, la mirilla del "Cut Control" 12 puede fijarse en la parte delantera de la zapata deslizante. Ello facilita el guiado exacto a lo largo de la línea de corte, especialmente al realizar cortes a inglete.
(Ver "Control del corte en cortes a inglete", página 34).
Corte paralelo a un borde (ver figura J): Afloje el tornillo de fijación 27 e inserte la escala del tope paralelo por la guía 23 de la placa base. Ajuste el ancho de corte deseado según la escala en el canto inferior de la placa base. Apriete el tornillo de fijación 27.
Cortes en círculo (ver figura K): Taladre cerca de la línea de corte, por el lado de desperdicio, un taladro de diámetro suficiente para poder introducir la hoja de sierra. Fresee o lime el sector del taladro cercano al trazo de corte, de forma que pueda enrasar con este la hoja de sierra. Monte el tornillo de fijación 27 al lado del tope paralelo. Introduzca la escala del tope paralelo por la guía 23 de la placa base. Taladre en la pieza de trabajo un orificio en el centro del círculo a realizar. Introduzca el punto de centrar 28 por la abertura inferior del tope paralelo en el orificio previamente taladrado. Ajuste el radio al valor de la escala indicado en el canto inferior de la placa base. Apriete el tornillo de fijación 27.
Refrigerante/lubricante
Al serrar metal se recomienda aplicar un líquido refrigerante o lubricante a lo largo de la línea de corte para reducir el calentamiento del material.
Mantenimiento y servicios
Mantenimiento y limpieza
► Antes de cualquier manipulación en la herramienta electrónica, SAQUE el enchufe de red de la toma de corriente. ► Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.
Limpie periódicamente el alojamiento de la hoja de sierra. Para ello, desmonte la hoja de sierra de la herramienta eléctrica y golpee ligeramente esta contra una superficie plana.
Un ensuciamiento excesivo de la herramienta eléctrica puede provocar que esta funcione deficientemente. Por ello, no guíe la herramienta sosteniéndola boca arriba, si sierra materiales que produzcan mucho polvo.
En el caso de aplicaciones extremas, siempre que sea posible, utilice un equipo de aspiración. Sople con frecuencia las rejillas de refrigeración y conecte el aparato a través de un interruptor de protección (PRCD). Al trabajar metales, puede acumularse en el interior de la herramienta eléctrica polvo susceptible de conducir corriente. Esto puede mermar la eficacia del aislamiento de la herramienta eléctrica.
Lubrique de vez en cuando el rodillo guía 18 con unas gotas de aceite.
Controle periódicamente el rodillo guía 18. Si estuviese excesivamente desgastado, es necesario hacerlo sustituir por un servicio técnico Bosch autorizado.
La sustitución de un cable de conexión deteriorado debe ser realizada por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch, con el fin de garantizar la calidad del aparato.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los puede obtener también en internet bajo:
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531 554
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: (0212) 2074511
México
Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405 C.P. 50071
Zona Industrial, Toluca - Estado de México
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: (0810) 5552020
E-Mail: herramientos.bosch@ar.bosch.com
Perú
Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: (01) 2190332
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia - Santiago
Tel.: (02) 2405 5500
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
¡No arroje herramientas eléctricas a la basura!
Sólo para los países de la UE:
Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Reservado el derecho de modificación.
El significado del producto/fabricado.
Portugués
Seguridad del área de trabajo
Proceso Técnico (2006/42/CE) en:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, ALEMANIA
Henk Becker
Helmut Heinzelmann
Depósito de láminas de sierra
(PST 900 PEL/PST 9500 PEL) (vea figura B)
Dispositivo de soplado de virutas
Encender la luz de trabajo LED
1-2: bajo número de dientes 3-4: medio número de dientes 5-6: alto número de dientes
Líquido refrigerante/lubricante
