Indicações de trabalho O rendimento de desbaste e a qualidade da superfície são determinados pela selecção da ferramenta de lixar, pelo nível de rotações e pela pressão exercida. Só ferramentas de lixar impecáveis garantem um excelente rendimento e a protecção da ferramenta eléctrica. Só utilizar acessórios de lixar originais Bosch. Pré-seleccionar o número de rotações Com a roda de pré-selecção do número de rotações 7 é possível pré-seleccionar o número de rotações necessário durante o funcionamento. 1 –2 número de rotações baixo 3 –4 número de rotações médio 5 –6 número de rotações elevado O n° de rotações necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos. Bosch Power Tools OBJ_BUCH-1833-001.book Page 35 Tuesday, April 30, 2013 2:21 PM Italiano | 35 As indicações apresentadas na tabela seguinte são valores recomendados. Aplicação Lixar vernizes Retocar vernizes Remover vernizes Madeira macia Madeira de lei Folheado Alumínio Aço Desenferrujar aço Aço inoxidável Pedra Grão Nível de (lixamento grosso/ rotações lixamento fino) 180/240 2/3 120/240 4/5 40/60 40/240 5/6 60/240 5/6 180/240 2 –4 80/240 4/5 40/240 40/120 80/240 80/240 5/6 Após prolongado trabalho com baixo n° de rotações, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotações, para poder arrefecer. Lixar – Ligar a ferramenta eléctrica, apoiá-la com toda a superfície abrasiva sobre a peça a ser trabalhada e movimentá-la com pressão moderada sobre a peça. – Aplique uma pressão uniforme para aumentar a vida útil das ferramentas de lixar. Demasiada pressão não resulta num melhor lixamento, mas sim num maior desgaste da ferramenta eléctrica e da ferramenta de lixar. – Não utilize uma ferramenta de lixar que tenha sido usada para lixar metal noutros tipos de material. assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Não deitar ferramentas eléctricas no lixo doméstico! Apenas países da União Europeia: De acordo com a directiva europeia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Sob reserva de alterações. Manutenção e serviço Manutenção e limpeza Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Os acessórios devem ser armazenados e tratados com cuidado. Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pósvenda autorizada para todas as ferramentas eléctricas Bosch para evitar riscos de segurança. Serviço pós-venda e consultoria de aplicação Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica. O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, Bosch Power Tools Italiano Norme di sicurezza Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento). AVVERTENZA 2 609 007 325 | (30.4.13) OBJ_BUCH-1833-001.book Page 36 Tuesday, April 30, 2013 2:21 PM 36 | Italiano Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo 2 609 007 325 | (30.4.13) e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile Bosch Power Tools OBJ_BUCH-1833-001.book Page 37 Tuesday, April 30, 2013 2:21 PM Italiano | 37 stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Avvertenze di sicurezza per levigatrice a rullo Avvertenze di sicurezza generali per levigatura con carta abrasiva e lavori con spazzole metalliche Questo elettroutensile deve essere utilizzato come levigatrice per carta abrasiva e spazzola metallica. Attenersi a tutte le avvertenze di sicurezza, istruzioni, rappresentazioni e dati compresi nella dotazione dell’elettroutensile. In caso di mancata osservanza delle seguenti istruzioni sussiste il pericolo di provocare scosse elettriche, di sviluppare incendi e/o di provocare lesioni di grave entità. Questo elettroutensile non è adatto per effettuare operazioni di lucidatura e troncatura. Qualora l’elettroutensile venisse impiegato per applicazioni non esplicitamente previste, ne possono derivare situazioni di pericolo e lesioni per l’utilizzatore. Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. Non utilizzare mai accessori danneggiati. Prima di ogni utilizzo, verificare che accessori quali bussole abrasive e rulli a lamelle non presentino scheggiature e crepe, verificare che l’attacco non presenti crepe, tracce di usura o considerevole logoramento, e che le spazzole metalliche non presentino fili allentati o rotti. Qualora l’elettroutensile oppure l’accessorio cadessero, verificare che non risultino danneggiati oppure utilizzare un accessorio in perfette condizioni. Non appena l’accessorio è stato controllato e montato, l’elettroutensile dovrà restare in funzione per un minuto al numero masBosch Power Tools simo di giri, mentre l’utilizzatore ed eventuali persone presenti dovranno restare al di fuori del raggio d’azione dell’accessorio in rotazione. Gli accessori danneggiati si rompono perlopiù durante questo periodo di prova. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. Tenere l’apparecchio esclusivamente per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica. Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione. Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completamente. L’utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica. Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. Non utilizzare mai l’elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. 2 609 007 325 | (30.4.13) OBJ_BUCH-1833-001.book Page 38 Tuesday, April 30, 2013 2:21 PM 38 | Italiano Avvertenze di pericolo specifiche per lavori con spazzole metalliche Tenere presente che la spazzola metallica perde pezzi di fil di ferro anche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilmente attraverso indumenti sottili e/o la pelle. Ulteriori avvertenze di pericolo Indossare degli occhiali di protezione. Mettere i guanti di protezione. Disinserire l’elettroutensile qualora l’alimentazione elettrica venisse interrotta, ad esempio a causa di blackout o perché è stata estratta la spina dell’utensile. In questo modo è possibile evitare un riavvio accidentale dell’utensile. Afferrare l’elettroutensile dalle impugnature isolate, poiché l’accessorio di levigatura potrebbe venire in contatto con il cavo di alimentazione dell’utensile stesso. Il danneggiamento di un cavo elettrico sotto tensione può mettere sotto tensione le parti metalliche dell’utensile e provocare una scossa elettrica. Utilizzare l’elettroutensile esclusivamente per levigatura a secco. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. Avvicinare l’elettroutensile al pezzo in lavorazione solamente quando è acceso e spegnerlo solo dopo averlo allontanato dal pezzo in lavorazione. L’elettroutensile si può muovere improvvisamente. Non toccare mai l’accessorio di levigatura in rotazione. Sussiste il pericolo di lesioni. Accertarsi sempre di non mettere nessuno in pericolo con la scia di scintille. Allontanare ogni tipo di materiale infiammabile che si trova nelle vicinanze. Levigando il metallo si produce una scia di scintille. Non utilizzare mai accessori di levigatura usurati, danneggiati oppure gravemente logorati. Utensili di levigatura danneggiati possono rompersi, essere scagliati lontano e ferire il personale addetto. Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. 2 609 007 325 | (30.4.13) Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. Attenzione: Pericolo d’incendio! Evitare un surriscaldamento del materiale in lavorazione e della levigatrice. Prima di iniziare una pausa svuotare sempre il contenitore per la polvere. La polvere di abrasione nel sacchetto raccoglipolvere, nel Microfilter, nel sacchetto raccoglipolvere in carta (o nel sacchetto raccoglipolvere o nel filtro dell’aspirapolvere) può prendere fuoco in caso di condizioni sfavorevoli come la scia di scintille prodotta durante la levigatura del metallo. Una situazione particolarmente pericolosa si viene a creare quando la polvere di smerigliatura si mischia con resti di vernice e poliuretano oppure con altri materiali chimici ed il materiale in lavorazione si riscalda troppo nel corso di una lavorazione di lunga durata. Descrizione del prodotto e caratteristiche Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Uso conforme alle norme L’elettroutensile è concepito per la levigatura a secco e la spazzolatura di legno, plastica, metallo, stucco a spatola (ad esempio gesso), nonché di superfici verniciate. Esso risulta particolarmente adatto per la levigatura di superfici irregolari. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Mandrino portamola 2 Cuffia di aspirazione della polvere 3 Innesto per aspirazione 4 Vite di serraggio per il montaggio della cuffia di aspirazione della polvere 5 Impugnatura (superficie di presa isolata) 6 Interruttore di avvio/arresto 7 Rotellina di selezione numero giri 8 Attacco per bussola abrasiva 9 Bussola abrasiva 10 Rullo a lamelle 11 Attacco SDS 12 Molla per attacco SDS 13 Pulsante di comando SDS per lo sbloccaggio dell’accessorio di levigatura 14 Braccio dell’utensile 15 Scanalatura di fissaggio della cuffia di aspirazione della polvere Bosch Power Tools OBJ_BUCH-1833-001.book Page 39 Tuesday, April 30, 2013 2:21 PM Italiano | 39 Dichiarazione di conformità 16 Scanalatura d’innesto 17 Tubo di aspirazione* *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dati tecnici Rullo abrasivo Codice prodotto Preselezione del numero di giri Potenza nominale assorbita Numero di giri a vuoto n0 Peso in funzione della EPTA-Procedure 01/2003 Classe di sicurezza

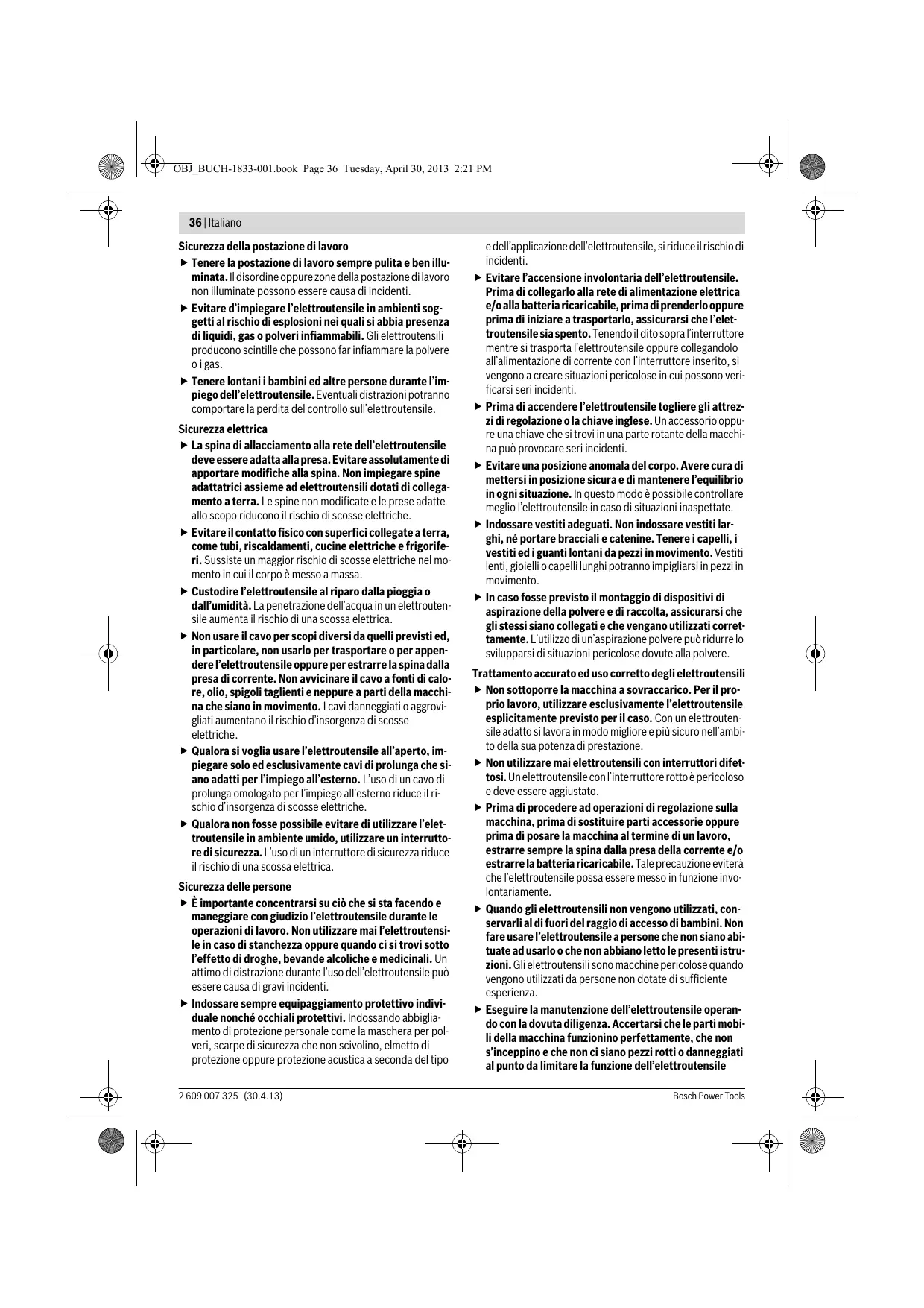

1600 –3000 1,3 /II I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. Informazioni sulla rumorosità e sulla vibrazione Valori misurati per rumorosità rilevati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 82 dB(A); livello di potenza acustica 93 dB(A). Incertezza della misura K=3 dB. Usare la protezione acustica! Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745: Smerigliatura con bussola abrasiva: ah =7,0 m/s2, K=1,5 m/s2, Smerigliatura con rullo a lamelle (60 mm): ah =6,0 m/s2, K=1,5 m/s2, Smerigliatura con rullo a lamelle (10 mm): ah =6,0 m/s2, K=1,5 m/s2, Lavori con spazzola metallica: ah =2,5 m/s2, K=1,5 m/s2. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Bosch Power Tools Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2011/65/UE, 2004/108/CE, 2006/42/CE. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 22.02.2013 Montaggio Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Sostituzione degli accessori di levigatura L’attacco SDS 11 del mandrino portamola 1 consente di sostituire in modo semplice e pratico l’accessorio di levigatura senza l’uso di ulteriori attrezzi. Quando l’elettroutensile viene spento, il sistema «AutoLock» arresta il mandrino portamola. Un mandrino portamola fisso consente di fissare ed estrarre più agevolmente gli accessori di levigatura. I rulli a lamelle 10, i cilindri di levigatura o le spazzole metalliche possono essere innestate direttamente sul mandrino portamola 1. Le bussole abrasive 9 devono essere innestate dapprima sull’attacco 8. Montaggio degli accessori di levigatura (vedi figura A) – Tenere l’accessorio di levigatura in modo che le molle per attacco SDS 12 siano rivolte in direzione opposta al mandrino portamola 1. – Spingere l’accessorio di levigatura ruotandolo sul mandrino portamola 1 fino a farlo scattare udibilmente in sede. – Controllare il bloccaggio tirando l’accessorio. Montaggio delle bussole abrasive (vedi figura B) – Ruotare la bussola abrasiva 9 sull’attacco 8 fino a ricoprire completamente le lamelle in gomma. Smontaggio dell’accessorio di levigatura (vedi figura C1 –C2) – Spingere il pulsante di comando SDS 13 per lo sbloccaggio ed estrarre l’accessorio di levigatura dal mandrino portamola 1. Cuffia di aspirazione della polvere Nota bene: Quando si eseguono lavori con le spazzole metalliche utilizzare sempre la cuffia di aspirazione della polvere fornita in dotazione. 2 609 007 325 | (30.4.13) OBJ_BUCH-1833-001.book Page 40 Tuesday, April 30, 2013 2:21 PM 40 | Italiano Montaggio della cuffia di aspirazione della polvere (vedi figura D) – Vincendo una leggera resistenza, innestare la cuffia di aspirazione della polvere 2 fino a battuta nelle due scanalature di fissaggio 15 del braccio utensile 14. – Serrare la vite di serraggio 4. La cuffia di aspirazione della polvere è ora montata saldamente sul braccio utensile. Regolazione della cuffia di aspirazione della polvere (vedi figura E) Regolare la cuffia di aspirazione della polvere 2 in modo tale da non indirizzare polvere o scintille verso l’operatore. La cuffia di aspirazione della polvere 2 può coprire il mandrino portamola in diverse angolazioni. A tale scopo vengono utilizzate le scanalature d’innesto 16. – Dopo il montaggio, ruotare la cuffia di aspirazione della polvere 2 verso l’impugnatura 5, in base all’impiego e alla forma del pezzo in lavorazione. La cuffia di aspirazione della polvere scatta in tre posizioni. Aspirazione polvere/aspirazione trucioli Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzare possibilmente un’aspirazione polvere adatta per il materiale. – Provvedere per una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente. Aspirazione esterna (vedi figura F) – Inserire un tubo flessibile di aspirazione (diametro 19 mm, accessorio) nell’innesto per aspirazione 3. Collegare il tubo flessibile di aspirazione ad un aspirapolvere (accessorio). Una vista generale relativa all’attacco ad aspirapolveri differenti è riportata alla fine delle presenti istruzioni d’uso. L’aspirapolvere deve essere adatto per il materiale da lavorare. Utilizzare un aspiratore speciale per l’aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte. 2 609 007 325 | (30.4.13) Uso Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Durante le operazioni di lavoro è necessario tenere l’elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l’elettroutensile tenendolo sempre con entrambe le mani. Messa in funzione Osservare la tensione di rete! La tensione della rete elettrica di alimentazione deve corrispondere ai dati indicati sulla targhetta di identificazione dell’elettroutensile. Accendere/spegnere – Per l’accensione dell’elettroutensile spingere l’interruttore di avvio/arresto 6 in avanti in modo che sull’interruttore compaia «1». Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. – Per spegnere l’ettroutensile, spingere l’interruttore di avvio/arresto 6 all’indietro in modo che sull’interruttore si veda «0». Controllare gli accessori di levigatura prima dell’uso. L’accessorio di levigatura deve essere montato correttamente e poter girare liberamente. Eseguire un test di funzionamento di almeno 1 minuto in assenza di carico. Non utilizzare accessori di levigatura danneggiati, ovalizzati o vibranti. Accessori di levigatura danneggiati possono frantumarsi ed essere causa di lesioni. Scelta dell’accessorio di levigatura Scegliere l’accessorio di levigatura in base alla forma della superficie da lavorare e al materiale da smerigliare. Adattare la grana al grado di asportazione desiderato. Accessorio di levigatura Forma della superficie Bussola abrasiva diritta piatta Rullo a lamelle (60 mm) arcuato irregolare Rullo a lamelle (10 mm/5 mm) scanalato Rullo di smerigliatura flessibile (60 mm/10 mm) arcuato flessibile Attacco/bussola abrasiva conici Grana media fine extra fine media fine extra fine media fine

Bosch Power Tools OBJ_BUCH-1833-001.book Page 41 Tuesday, April 30, 2013 2:21 PM Italiano | 41 Manutenzione ed assistenza Indicazioni operative La capacità di asportazione e la qualità della superficie resa vengono essenzialmente determinate dalla scelta dell’accessorio di levigatura, dal numero di giri preselezionato e dalla pressione esercitata. Soltanto accessori di levigatura a regola d’arte erogano una buona potenza di levigatura e risparmiano sollecitazioni all’elettroutensile. Utilizzare esclusivamente accessori di levigatura originali Bosch. Preselezione del numero di giri Tramite la rotellina per la selezione del numero giri 7 è possibile preselezionare la velocità richiesta anche durante la fase di funzionamento. 1 –2 Numero di giri basso 3 –4 Numero di giri medio 5 –6 Numero di giri elevato Il numero di giri necessario dipende dal tipo di materiale e dalle condizioni operative e può essere determinato eseguendo prove pratiche. Le indicazioni riportate nella seguente tabella sono da considerare come valori consigliati. Applicazione Rimozione parziale di vernici Riparazione di vernici Rimozione di vernici Legno dolce Legno duro Impiallacciatura Alluminio Acciaio Rimozione di ruggine da acciaio Acciaio senza ruggine Materiale pietroso Grana Livello del nu(Levigatura mero di giri grossolana/ microlevigatura) 180/240 120/240 40/60 40/240 60/240 180/240 80/240 40/240 2/3 4/5 5/6 5/6 2 –4 4/5
