MANUALE UTENTE AHS480-24T, AHS 480-24T BOSCH

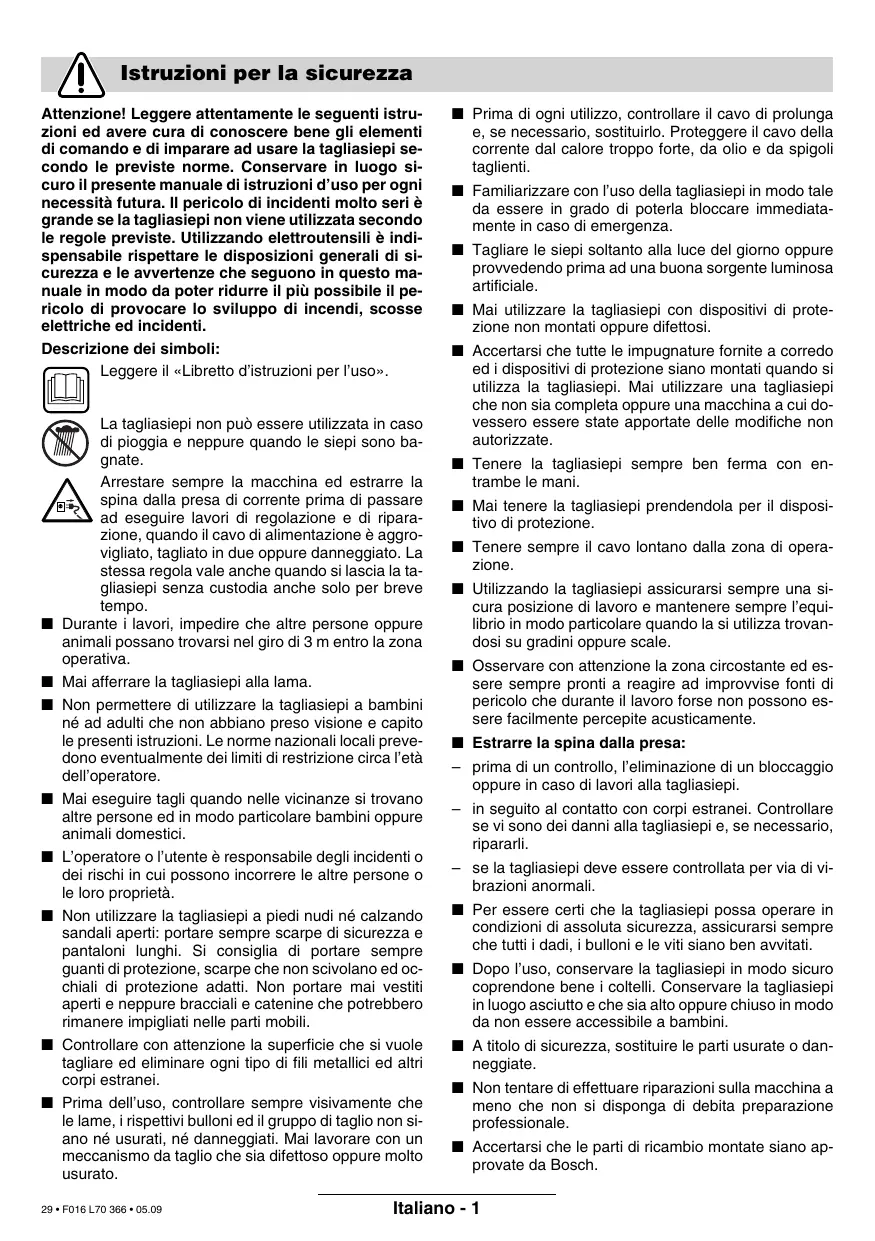

Istruzioni per la sicurezza Attenzione! Leggere attentamente le seguenti istruzioni ed avere cura di conoscere bene gli elementi di comando e di imparare ad usare la tagliasiepi secondo le previste norme. Conservare in luogo sicuro il presente manuale di istruzioni d’uso per ogni necessità futura. Il pericolo di incidenti molto seri è grande se la tagliasiepi non viene utilizzata secondo le regole previste. Utilizzando elettroutensili è indispensabile rispettare le disposizioni generali di sicurezza e le avvertenze che seguono in questo manuale in modo da poter ridurre il più possibile il pericolo di provocare lo sviluppo di incendi, scosse elettriche ed incidenti. Descrizione dei simboli: Leggere il «Libretto d’istruzioni per l’uso».

La tagliasiepi non può essere utilizzata in caso di pioggia e neppure quando le siepi sono bagnate. Arrestare sempre la macchina ed estrarre la spina dalla presa di corrente prima di passare ad eseguire lavori di regolazione e di riparazione, quando il cavo di alimentazione è aggrovigliato, tagliato in due oppure danneggiato. La stessa regola vale anche quando si lascia la tagliasiepi senza custodia anche solo per breve tempo. Durante i lavori, impedire che altre persone oppure animali possano trovarsi nel giro di 3 m entro la zona operativa. Mai afferrare la tagliasiepi alla lama. Non permettere di utilizzare la tagliasiepi a bambini né ad adulti che non abbiano preso visione e capito le presenti istruzioni. Le norme nazionali locali prevedono eventualmente dei limiti di restrizione circa l’età dell’operatore. Mai eseguire tagli quando nelle vicinanze si trovano altre persone ed in modo particolare bambini oppure animali domestici. L’operatore o l’utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. Non utilizzare la tagliasiepi a piedi nudi né calzando sandali aperti: portare sempre scarpe di sicurezza e pantaloni lunghi. Si consiglia di portare sempre guanti di protezione, scarpe che non scivolano ed occhiali di protezione adatti. Non portare mai vestiti aperti e neppure bracciali e catenine che potrebbero rimanere impigliati nelle parti mobili. Controllare con attenzione la superficie che si vuole tagliare ed eliminare ogni tipo di fili metallici ed altri corpi estranei. Prima dell’uso, controllare sempre visivamente che le lame, i rispettivi bulloni ed il gruppo di taglio non siano né usurati, né danneggiati. Mai lavorare con un meccanismo da taglio che sia difettoso oppure molto usurato.

29 • F016 L70 366 • 05.09

■ Prima di ogni utilizzo, controllare il cavo di prolunga e, se necessario, sostituirlo. Proteggere il cavo della corrente dal calore troppo forte, da olio e da spigoli taglienti. ■ Familiarizzare con l’uso della tagliasiepi in modo tale da essere in grado di poterla bloccare immediatamente in caso di emergenza. ■ Tagliare le siepi soltanto alla luce del giorno oppure provvedendo prima ad una buona sorgente luminosa artificiale. ■ Mai utilizzare la tagliasiepi con dispositivi di protezione non montati oppure difettosi. ■ Accertarsi che tutte le impugnature fornite a corredo ed i dispositivi di protezione siano montati quando si utilizza la tagliasiepi. Mai utilizzare una tagliasiepi che non sia completa oppure una macchina a cui dovessero essere state apportate delle modifiche non autorizzate. ■ Tenere la tagliasiepi sempre ben ferma con entrambe le mani. ■ Mai tenere la tagliasiepi prendendola per il dispositivo di protezione. ■ Tenere sempre il cavo lontano dalla zona di operazione. ■ Utilizzando la tagliasiepi assicurarsi sempre una sicura posizione di lavoro e mantenere sempre l’equilibrio in modo particolare quando la si utilizza trovandosi su gradini oppure scale. ■ Osservare con attenzione la zona circostante ed essere sempre pronti a reagire ad improvvise fonti di pericolo che durante il lavoro forse non possono essere facilmente percepite acusticamente. ■ Estrarre la spina dalla presa: – prima di un controllo, l’eliminazione di un bloccaggio oppure in caso di lavori alla tagliasiepi. – in seguito al contatto con corpi estranei. Controllare se vi sono dei danni alla tagliasiepi e, se necessario, ripararli. – se la tagliasiepi deve essere controllata per via di vibrazioni anormali. ■ Per essere certi che la tagliasiepi possa operare in condizioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati. ■ Dopo l’uso, conservare la tagliasiepi in modo sicuro coprendone bene i coltelli. Conservare la tagliasiepi in luogo asciutto e che sia alto oppure chiuso in modo da non essere accessibile a bambini. ■ A titolo di sicurezza, sostituire le parti usurate o danneggiate. ■ Non tentare di effettuare riparazioni sulla macchina a meno che non si disponga di debita preparazione professionale. ■ Accertarsi che le parti di ricambio montate siano approvate da Bosch.

Dati tecnici Tagliasiepi Codice di ordinazione Potenza assorbita nominale Numero di corse a vuoto Distanza delle lame da taglio Lunghezza di taglio Peso Classe protezione

/ II AHS 480 - 24T 3 600 H48 1.. 550 W 1400 c.se/min 24 mm 480 mm 4,05 kg

/ II Tagliasiepi Codice di ordinazione Potenza assorbita nominale Numero di corse a vuoto Distanza delle lame da taglio Lunghezza di taglio Peso Classe protezione

/ II AHS 6000 PRO-T 3 600 H48 A.. 700 W 1500 c.se/min 34 mm 600 mm 4,1 kg

/ II AHS 7000 PRO-T 3 600 H48 B.. 700 W 1500 c.se/min 34 mm 700 mm 4,2 kg / II

7 Protezione lama 8 Numero di serie

Uso conforme alle norme La macchina è prevista per tagliare e tosare siepi e cespugli del Vostro giardino.

**Varia secondo il Paese Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

Il presente manuale fornisce le istruzioni per un corretto assemblaggio ed un utilizzo sicuro del Vostro tagliasiepi. Leggere attentamente le presenti istruzioni.

Volume di fornitura Estrarre con attenzione dall’imballaggio tutti i componenti della macchina e controllare che la lista sia completa: – Tagliasiepi – Protezione lama – Manuale di istruzioni In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina.

Elementi della macchina 1 2 3 4 5

Lama Protezione mano per impugnatura anteriore Impugnatura anteriore con leva di comando Feritoie di ventilazione Impugnatura posteriore con interruttore avvio/arresto 6 Spina di rete** 30 • F016 L70 366 • 05.09

AHS 600 - 24ST 3 600 H48 3.. 600 W 1400 c.se/min 24 mm 600 mm 4,2 kg

/ II Attenzione! Disinserire la tagliasiepi ed estrarre la spina dalla presa di alimentazione della corrente prima di passare ad eseguire lavori di manutenzione e di pulizia. Lo stesso vale quando il cavo della corrente dovesse essere danneggiato, tagliato oppure anche aggrovigliato. Una volta spenta la tagliasiepi, le lame continuano a muoversi ancora per poche frazioni di secondi. Attenzione! Mai toccare le lame in movimento. Sicurezza elettrica Per sicurezza, la Vostra macchina è equipaggiata con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per Paesi non appartenenti alla CE 220 V, 240 V a seconda del modello). Utilizzare esclusivamente cavi di prolunga omologati. Per ulteriori informazioni, rivolgersi al Punto di professionista oppure alla più vicina rappresentanza Bosch Service. È permesso utilizzare soltanto cavi di prolunga del tipo H05VV-F oppure H05RN-F. Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione dalla corrente residua (RCD) con una corrente di apertura non superiore ai 30 mA. Ogni volta prima di utilizzare la macchina si deve controllare il dispositivo di protezione dalla corrente residua.

Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è necessario che la spina 6 applicata alla macchina sia collegata al cavo di prolunga 9 come rappresentato nella figura. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell’acqua, deve essere di gomma oppure essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione. Il cavo di collegamento deve essere controllato regolarmente e può essere utilizzato soltanto quando è in perfetto stato. Un cavo di collegamento danneggiato può essere riparato esclusivamente presso uno dei centri autorizzati per il Servizio Tecnico Bosch.

Avviare: Premere l’interruttore avvio/arresto all’impugnatura posteriore 5 e tenerlo premuto. Premere la leva di comando 3. Arrestare: Rilasciare la leva di comando 3 e l’interruttore avvio/ arresto 5. Nota bene: La macchina è dotata di un giunto a frizione che protegge il motore dal pericolo di danneggiamento in caso di blocco della lama di taglio dovuto ad un oggetto duro. Nel caso in cui la macchina dovesse bloccare, spegnerla immediatamente ed estrarre la spina di collegamento alla rete prima di cercare di rimuovere l’oggetto che ne ha provocato il blocco.

B C D Lavorare con la tagliasiepi

Afferrare la tagliasiepi con entrambe le mani e tenerla sempre ad una distanza sufficiente dal proprio corpo. Stare sempre attenti a prendere una sicura posizione di lavoro. Tenere il cavo di prolunga sulla propria spalla verso l’indietro ed accertarsi che durante l’operazione di taglio resta sempre dietro. Mai poggiare il cavo sulla siepe perché potrebbe facilmente essere preso dai coltelli. È possibile tagliare rami che arrivano ad un diametro massimo di 24 mm (34 mm, AHS 6000/7000 PRO-T). Per cominciare a tagliare i ramoscelli con i coltelli della lama, avanzare con la tagliasiepi uniformemente in avanti sulla linea di taglio. La lama a doppio taglio permette di tagliare in ambedue le direzioni oppure mediante moto pendolare da una parte all’altra. 31 • F016 L70 366 • 05.09

Tagliare prima i lati della siepe e poi il bordo superiore. Per riuscire ad avere lati piani, raccomandiamo di tagliare seguendo la direzione della vegetazione partendo dal basso e proseguendo verso l’alto. Tagliando dall’alto verso il basso, i ramoscelli più sottili si spostano verso l’esterno provocando in questo modo parti più sottili oppure buchi. Per poter infine tagliare uniformemente il bordo superiore, tendere su tutta la lunghezza della siepe un’apposita corda regolata all’altezza che si ritiene necessaria. Fare sempre attenzione a non tagliare oggetti come per esempio fili metallici perché questi potrebbero danneggiare le lame oppure il motore della macchina. Periodi in cui si taglia: – Il periodo migliore per tagliare le siepi di latifoglie è in giugno ed in ottobre. – Le siepi di conifera si tagliano in aprile ed in agosto. – Siepi di conifera ed altri tipi di siepi a crescita veloce si tagliano a partire da maggio ogni 6 settimane circa. – Le siepi dovrebbero essere tagliate in una forma che corrisponde a quella rappresentata nella figura.

Cura e manutenzione Prima di eseguire ogni intervento di manutenzione, estrarre la spina di rete. Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione. Controllare regolarmente se la tagliasiepi abbia dei difetti visibili come per esempio potrebbe essere una lama libera, sbalzata fuori della guida oppure anche danneggiata, fissaggi liberi e usurati oppure componenti danneggiati. Controllare se i coperchi ed i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie oppure lavori di manutenzione devono essere eseguiti prima di cominciare ad usare la tagliasiepi. Se nonostante gli accurati procedimenti di produzione e di controllo la tagliasiepi dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

Cura e manutenzione della lama da taglio

Accessorio opzionale

Prima di eseguire ogni intervento di manutenzione, estrarre la spina di rete. Maneggiando oppure eseguendo dei lavori di pulizia sulla lama di taglio, portare sempre guanti di protezione. Dopo ogni utilizzo, pulire le lame da taglio e spruzzarle utilizzando un apposito olio di protezione. Nel corso di operazioni di lavoro di durata maggiore, raccomandiamo di lubrificare la lama da taglio ad intervalli regolari utilizzando apposito olio di protezione. Controllare a vista lo stato generale della lama da taglio. Controllare se le viti nella lama 1 sono ben fisse. Accertarsi che la protezione lama 7 sia stata applicata sulla lama da taglio.

Pulizia/Immagazzinaggio Pulire la carcassa esterna della tagliasiepi utilizzando una spazzola morbida ed uno straccio. Non è permesso utilizzare né acqua, né solventi, né prodotti di lucidatura. Eliminare ogni tipo di sporcizia e pulire in modo particolare le feritoie di ventilazione 4 del motore. Conservare la tagliasiepi in un posto sicuro che sia asciutto e che non sia accessibile a bambini. Non poggiarvi mai altri oggetti sopra.

Protezione lama AHS 400 - 24T 2 605 411 160 Protezione lama AHS 480 - 24T 2 605 411 160 Protezione lama AHS 550 - 24ST 2 605 411 208 Protezione lama AHS 600 - 24ST 2 605 411 208 Protezione lama AHS 650 - 24ST 2 605 411 158 Protezione lama AHS 6000 PRO-T ... 2 605 411 208 Protezione lama AHS 7000 PRO-T ... 2 605 411 158 Collecto AHS 400 - 24T 2 608 005 112 Collecto AHS 480 - 24T 2 608 005 114 Collecto AHS 550 - 24ST 2 608 005 115 Collecto AHS 600 - 24ST 2 608 005 115 Collecto AHS 650 - 24ST 2 608 005 113 Collecto AHS 6000 PRO-T 2 608 005 115 Collecto AHS 7000 PRO-T 2 608 005 113 Spray lubrificante 1 609 200 399 Pezza di raccolta F 016 800 055 Occhiali di sicurezza 2 607 990 041 Guanti di protezione 2 607 000 134

Individuazione dei guasti e rimedi La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore. Avvertenza: Spegnere la macchina e staccare la spina dalla presa di alimentazione prima di iniziare con la ricerca della causa del guasto. Problema

La tagliasiepi non funziona

Manca l’alimentazione della corrente

Controllare l’alimentazione della corrente Provare altre sorgenti di corrente e, se necessario, cambiare Controllare il cavo di alimentazione e, se necessario, sostituirlo Sostituire la valvola

Presa difettosa Cavo della corrente danneggiato Valvola di sicurezza difettosa La tagliasiepi lavora con interruzioni

Cavo della corrente danneggiato Contatto interno labile Gli interruttori avvio/arresto sono difettosi

32 • F016 L70 366 • 05.09

Controllare il cavo di alimentazione e, se necessario, sostituirlo Rivolgersi ad un’officina specializzata Bosch Rivolgersi ad un’officina specializzata Bosch

Il motore è in moto, le lame da taglio restano ferme

Rivolgersi ad un’officina specializzata Bosch

Le lame diventano troppo Lame smussate calde La lama ha delle tacche Troppo attrito per via della mancanza di lubrificazione

Far affilare le lame Far controllare le lame Spruzzare utilizzando olio lubrificante

Dichiarazione di conformità

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Centro di Assistenza Clienti Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano

Valori misurati conformemente alla norma CE 2000/ 14 (1,60 m altezza, 1 m distanza) e EN 25 349. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità 82 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 85 dB (A) (AHS 6000/ 7000 PRO-T). Potenza della rumorosità 96 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 99 dB (A) (AHS 6000/7000 PRO-T). Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2,5 m/s2. Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 774, EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14. CE 2000/14: Il livello della potenza sonora LWA garantito è minore di 98 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 100 dB (A) (AHS 6000/7000 PRO-T). Procedimento di valutazione della conformità secondo appendice V. Leinfelden, 01.10.2005. Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

+39 02 / 36 96 26 63 Fax +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch +39 02 / 36 96 23 14 www.Bosch.it

33 • F016 L70 366 • 05.09
