KÄYTTÖOHJE AHS480-24T, AHS 480-24T BOSCH

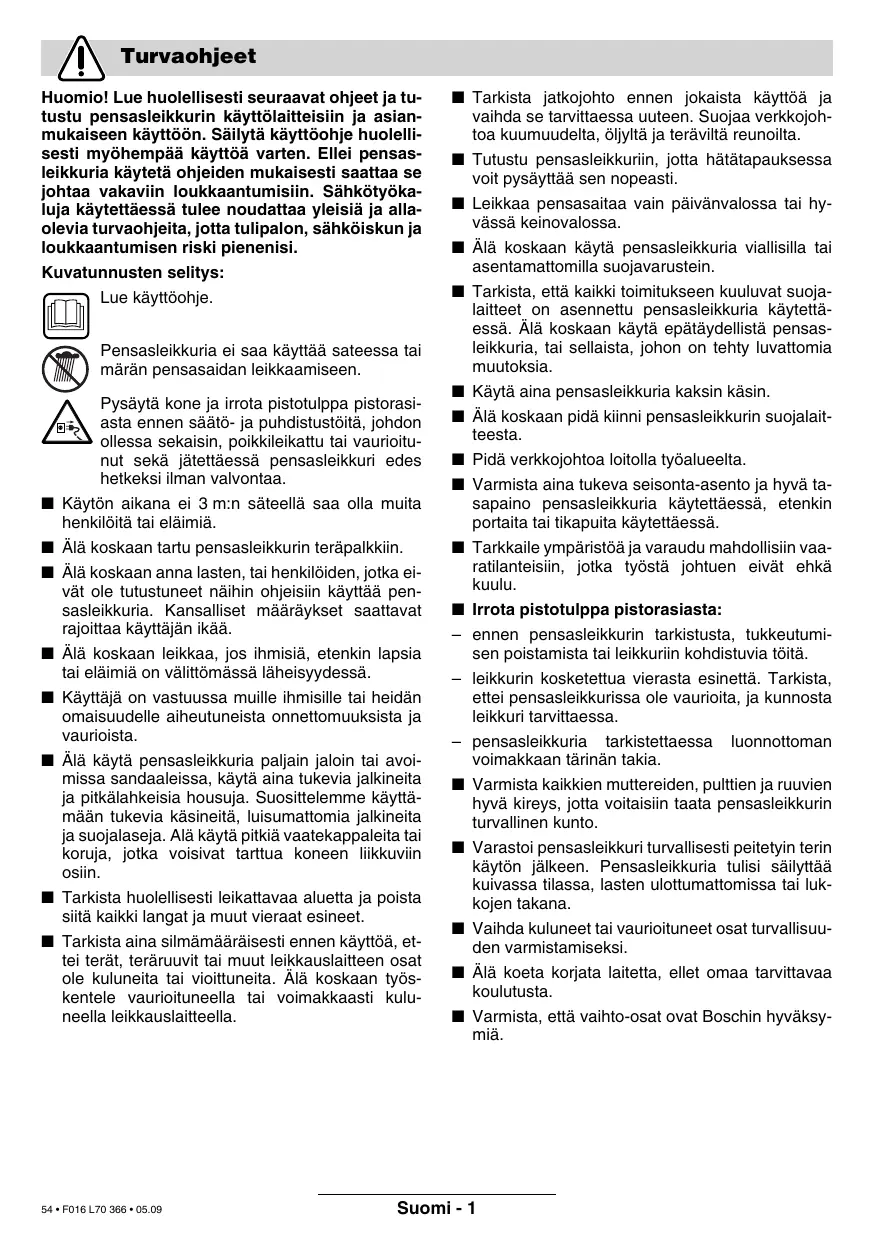

Turvaohjeet Huomio! Lue huolellisesti seuraavat ohjeet ja tutustu pensasleikkurin käyttölaitteisiin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten. Ellei pensasleikkuria käytetä ohjeiden mukaisesti saattaa se johtaa vakaviin loukkaantumisiin. Sähkötyökaluja käytettäessä tulee noudattaa yleisiä ja allaolevia turvaohjeita, jotta tulipalon, sähköiskun ja loukkaantumisen riski pienenisi. Kuvatunnusten selitys: Lue käyttöohje. Pensasleikkuria ei saa käyttää sateessa tai märän pensasaidan leikkaamiseen.

Pysäytä kone ja irrota pistotulppa pistorasiasta ennen säätö- ja puhdistustöitä, johdon ollessa sekaisin, poikkileikattu tai vaurioitunut sekä jätettäessä pensasleikkuri edes hetkeksi ilman valvontaa. Käytön aikana ei 3 m:n säteellä saa olla muita henkilöitä tai eläimiä. Älä koskaan tartu pensasleikkurin teräpalkkiin. Älä koskaan anna lasten, tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin käyttää pensasleikkuria. Kansalliset määräykset saattavat rajoittaa käyttäjän ikää. Älä koskaan leikkaa, jos ihmisiä, etenkin lapsia tai eläimiä on välittömässä läheisyydessä. Käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelle aiheutuneista onnettomuuksista ja vaurioista. Älä käytä pensasleikkuria paljain jaloin tai avoimissa sandaaleissa, käytä aina tukevia jalkineita ja pitkälahkeisia housuja. Suosittelemme käyttämään tukevia käsineitä, luisumattomia jalkineita ja suojalaseja. Alä käytä pitkiä vaatekappaleita tai koruja, jotka voisivat tarttua koneen liikkuviin osiin. Tarkista huolellisesti leikattavaa aluetta ja poista siitä kaikki langat ja muut vieraat esineet. Tarkista aina silmämääräisesti ennen käyttöä, ettei terät, teräruuvit tai muut leikkauslaitteen osat ole kuluneita tai vioittuneita. Älä koskaan työskentele vaurioituneella tai voimakkaasti kuluneella leikkauslaitteella.

54 • F016 L70 366 • 05.09

■ Tarkista jatkojohto ennen jokaista käyttöä ja vaihda se tarvittaessa uuteen. Suojaa verkkojohtoa kuumuudelta, öljyltä ja teräviltä reunoilta. ■ Tutustu pensasleikkuriin, jotta hätätapauksessa voit pysäyttää sen nopeasti. ■ Leikkaa pensasaitaa vain päivänvalossa tai hyvässä keinovalossa. ■ Älä koskaan käytä pensasleikkuria viallisilla tai asentamattomilla suojavarustein. ■ Tarkista, että kaikki toimitukseen kuuluvat suojalaitteet on asennettu pensasleikkuria käytettäessä. Älä koskaan käytä epätäydellistä pensasleikkuria, tai sellaista, johon on tehty luvattomia muutoksia. ■ Käytä aina pensasleikkuria kaksin käsin. ■ Älä koskaan pidä kiinni pensasleikkurin suojalaitteesta. ■ Pidä verkkojohtoa loitolla työalueelta. ■ Varmista aina tukeva seisonta-asento ja hyvä tasapaino pensasleikkuria käytettäessä, etenkin portaita tai tikapuita käytettäessä. ■ Tarkkaile ympäristöä ja varaudu mahdollisiin vaaratilanteisiin, jotka työstä johtuen eivät ehkä kuulu. ■ Irrota pistotulppa pistorasiasta: – ennen pensasleikkurin tarkistusta, tukkeutumisen poistamista tai leikkuriin kohdistuvia töitä. – leikkurin kosketettua vierasta esinettä. Tarkista, ettei pensasleikkurissa ole vaurioita, ja kunnosta leikkuri tarvittaessa. – pensasleikkuria tarkistettaessa luonnottoman voimakkaan tärinän takia. ■ Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kireys, jotta voitaisiin taata pensasleikkurin turvallinen kunto. ■ Varastoi pensasleikkuri turvallisesti peitetyin terin käytön jälkeen. Pensasleikkuria tulisi säilyttää kuivassa tilassa, lasten ulottumattomissa tai lukkojen takana. ■ Vaihda kuluneet tai vaurioituneet osat turvallisuuden varmistamiseksi. ■ Älä koeta korjata laitetta, ellet omaa tarvittavaa koulutusta. ■ Varmista, että vaihto-osat ovat Boschin hyväksymiä.

Tekniset tiedot Pensasleikkuri Tilausnumero Nimellisottoteho Tyhjäkäynti-iskuluku Teräväli Leikkuupituus Paino Suojausluokka

/ II AHS 480 - 24T 3 600 H48 1.. 550 W 1400 min-1 24 mm 480 mm 4,05 kg

/ II Pensasleikkuri Tilausnumero Nimellisottoteho Tyhjäkäynti-iskuluku Teräväli Leikkuupituus Paino Suojausluokka

/ II AHS 6000 PRO-T 3 600 H48 A.. 700 W 1500 min-1 34 mm 600 mm 4,1 kg

/ II Asianmukainen käyttö

AHS 600 - 24ST 3 600 H48 3.. 600 W 1400 min-1 24 mm 600 mm 4,2 kg

Kone on tarkoitettu pensasaitojen ja pensaiden leikkaukseen ja lyhentämiseen pihassa ja puutarhassa.

Johdanto Tässä käsikirjassa on ohjeita pensasleikkurin oikeasta kokoamisesta ja turvallisesta käytöstä. On tärkeää, että luet nämä ohjeet huolellisesti.

Teräpalkki Etummaisen kahvan käsisuojus Etummainen sankakahva kytkentävipuineen Tuuletusaukot Taaempi kahva käynnistyskytkimineen Pistotulppa** Teränsuojus Valmistusnumero

Toimitukseen kuuluu Kaikki laitteen osat tulee ottaa varovasti pakkauksesta ja toimituksen täydellisyys on tarkistettava: – Pensasleikkuri – Teränsuojus – Käyttöohje Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jälleenmyyjääsi.

Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen!

Työturvallisuus Huomio! Ennen huolto- ja puhdistustöitä on pensasleikkuri pysäytettävä ja pistotulppa irrotettava pistorasiasta. Samaa tulee tehdä, jos verkkojohto vahingoittuu, leikkautuu poikki tai on sekaisin. Pensassaksien virran katkaisun jälkeen, terät liikkuvat vielä muutamia sekunnin murto-osia. Varoitus! Älä kosketa liikkuvia teriä. Sähköturvallisuus Koneesi on turvallisuussyistä suojaeristetty, eikä sitä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Tietoa saat Bosch sopimushuollossa.

55 • F016 L70 366 • 05.09

Jatkojohtoina saa käyttää ainoastaan laatuluokan H05VV-F tai H05RN-F johtoja. Turvallisuuden lisäämiseksi on suositeltavaa käyttää vikavirtakytkintä (RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa ennen jokaista käyttöä. Ohje tuotteita varten, joita ei myydä Iso-Britanniassa: HUOMIO: Turvallisuutesi takia vaaditaan, että koneessa oleva pistotulppa 6 liitetään jatkojohtoon 9 kuvan osoittamalla tavalla. Jatkojohdon liitintä on suojeltava roiskevedeltä, sen tulee olla kumia tai olla kumipäällysteinen. Jatkojohdossa on käytettävä vedonpoistinta. Liitäntäjohtoa on jatkuvasti tarkistettava mahdollisten vaurioiden takia. Vain moitteettomassa kunnossa olevaa johtoa saa käyttää. Jos liitäntäjohto on vaurioitunut, sen saa korjata vain valtuutettu Bosch-korjaamo.

A Huolto ja puhdistus

Käynnistys: Paina takakahvassa 5 sijaitsevaa käynnistyspainiketta ja pidä se painettuna. Paina kytkentävipua 3. Pysäytys: Irrota ote kytkentävivusta 3 ja käynnistyskytkimestä 5. Huomio: Kone on varustettu liukukytkimellä, joka suojaa moottoria vaurioilta, jos kova esine estää terää liikkumasta. Jos kone lukkiutuu, täytyy virta heti katkaista ja pistotulppa irrottaa pistorasiasta ennen esineen poistamista.

B C D Työskentely pensasleikkurin kanssa

Pidä pensasleikkuria kaksin käsin ja pidä etäisyyttä omaan kehoon. Varmista tukeva seisoma-asento. Vie jatkojohto oman olkapääsi yli taaksepäin ja varmista, että se leikattaessa aina pysyy takana. Älä koskaan vie johtoa pensasaidan yli, missä se helposti saattaa joutua terien tielle. Voit leikata korkeintaan 24 mm (34 mm, AHS 6000/ 7000 PRO-T) paksuja oksia. Syötä oksat leikkurin terille liikuttamalla pensasleikkuria tasaisesti eteenpäin leikkausviivaa pitkin. Kaksipuolinen teräpalkkimahdollistaa leikkaamisen kumpaankin suuntaan tai heiluri liikkeen sivulta toiselle. Leikkaa ensin pensasaidan sivut ja sitten yläreuna.

56 • F016 L70 366 • 05.09

Sivujen saamiseksi tasaisiksi ehdotamme leikkaamista kasvun suuntaan alhaalta ylöspäin. Jos leikataan ylhäältä alaspäin siirtyvät ohuet oksat ulospäin, mikä voi johtaa ohuempiin kohtiin tai reikiin. Jotta pensasaidan yläpinnan leikkaus tulisi tasaiseksi tulisi koko pensasaidan pituudelta vetää merkkinuora halutulle korkeudelle. Tarkista, ettei esineitä, kuten esim. naruja leikata, koska ne voivat vaurioittaa teriä tai moottoria. Leikkausaika: – Lehtipensasaitojen paras aika on kesäkuu ja lokakuu. – Neulaspensasaidat huhtikuussa ja elokuussa. – Havupuut ja muut nopeakasvuiset pensasaidat toukokuusta alkaen kuuden viikon välein. – Pensasaidat tulisi leikata yhteen muotoon kuvan osoittamalla tavalla.

Irrota pistotulppa pistorasiasta ennen kaikkia huoltotöitä. Ohje: Pitkäaikaisen ja luotettavan käytön varmistamiseksi tulee suorittaa seuraavat huoltotoimenpiteet säännöllisin väliajoin. Etsi silmämääräisesti vikoja pensasleikkurista, kuten löysä, riippuva tai vaurioitunut teräpalkki, huono kiinnitys ja kuluneet tai vioittuneet osat. Tarkista, että suojukset ja suojalaitteet ovat kunnossa ja oikein asennettuja. Tarvittavat korjaukset tai huoltotyöt tulee tehdä ennen pensasleikkurin käyttöönottoa. Jos pensasleikkuriin huolellisesta valmistus- ja koestusmenettelystä huolimatta tulisi vika, on korjaus annettava Bosch sopimushuollon tehtäväksi. Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumero kaikissa kyselyissä ja varaosatilauksissa!

Leikkuuterän huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia huoltotöitä. Käytä käsineitä leikkuuterän käsittelyssä ja puhdistuksessa. Puhdista leikkuuterä jokaisen käytön jälkeen ja suihkuta suojaöljyä siihen. Pitkän työrupeaman aikana suosittelemme voitelemaan leikkuuterää suojaöljyllä säännöllisin välein. Tarkista silmämääräisesti leikkuuterän kunto. Tarkista teräpalkin 1 ruuvien kireys. Varmista, että teränsuojus 7 on asennettu leikkuuterään.

Puhdistus/Varastointi

Puhdista pensasleikkuri ulkoa pehmeällä harjalla ja rievulla. Vettä, liuottimia tai kiillotusainetta ei saa käyttää puhdistukseen. Poista kaikki likaantumiset, erityisesti on moottorin tuuletusaukot 4 puhdistettava. Varastoi pensasleikkuri varmassa, kuivassa paikassa lasten ulottumattomissa. Älä aseta muita esineitä leikkurin päälle.

Teränsuojus AHS 400 - 24T 2 605 411 160 Teränsuojus AHS 480 - 24T 2 605 411 160 Teränsuojus AHS 550 - 24ST 2 605 411 208 Teränsuojus AHS 600 - 24ST 2 605 411 208 Teränsuojus AHS 650 - 24ST 2 605 411 158 Teränsuojus AHS 6000 PRO-T 2 605 411 208 Teränsuojus AHS 7000 PRO-T 2 605 411 158 Collecto AHS 400 - 24T 2 608 005 112 Collecto AHS 480 - 24T 2 608 005 114 Collecto AHS 550 - 24ST 2 608 005 115 Collecto AHS 600 - 24ST 2 608 005 115 Collecto AHS 650 - 24ST 2 608 005 113 Collecto AHS 6000 PRO-T 2 608 005 115 Collecto AHS 7000 PRO-T 2 608 005 113 Voiteluainesumutin 1 609 200 399 Keräilyliina F 016 800 055 Suojalasit 2 607 990 041 Suojakäsineet 2 607 000 134

Vianetsintä Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen. Huomio: Katkaise laitteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintää. Oire

Pensasleikkuri ei toimi

Saha ei saa virtaa Pistorasia viallinen

Tarkista sähkön syöttö Kokeile toista pistorasiaa, vaihda pistorasia tarvittaessa Tarkista verkkojohto, vaihda tarvittaessa uuteen Vaihda varoke

Verkkojohto vaurioitunut Varoke viallinen Pensasleikkuri toimii katkonaisesti

Huono kosketus sisäisesti Käynnistyskytkin on viallinen

Tarkista verkkojohto, vaihda tarvittaessa uuteen Käänny Bosch-keskushuollon puoleen Käänny Bosch-keskushuollon puoleen

Moottori käy, mutta terät eivät liiku

Käänny Bosch-keskushuollon puoleen

Terät ovat tylsiä Anna hioa teräpalkki Terässä on lovia Anna tarkistaa teräpalkki Liian paljon kitkaa johtuen puuttuvasta Suihkuta voiteluöljyllä voitelusta

57 • F016 L70 366 • 05.09

Verkkojohto vaurioitunut

Yhdenmukaisuusvakuutus

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Asiakaspalvelu Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta: www.bosch-pt.com Bosch-keskushuolto Pakkalantie 21A 01510 Vantaa ✆ +358 (0)9 / 43 59 - 91 Faksi +358 (0)9 / 8 70 23 18

Mitta-arvot annettu 2000/14/EY mukaan (korkeus 1,60 m, etäisyys 1 m) ja EN 25 349. Työkalun tyypillinen A-arvioitu melutaso: äänen painetaso 82 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 85 dB (A) (AHS 6000/7000 PRO-T); äänentehotaso 96 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 99 dB (A) (AHS 6000/7000 PRO-T). Tyypillisesti käsivarren tärinä on alle 2,5 m/s 2. Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 774, EN 50 144 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY. 2000/14/EY: Taattu äänentehotaso LWA on alle 98 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 100 dB (A) (AHS 6000/ 7000 PRO-T). Yhteensopivuuden arvostusmenetelmä liitteen V mukaan. Leinfelden, 01.10.2005. Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

Robert Bosch GmbH, Power Tools Division

Pidätämme oikeuden muutoksiin
