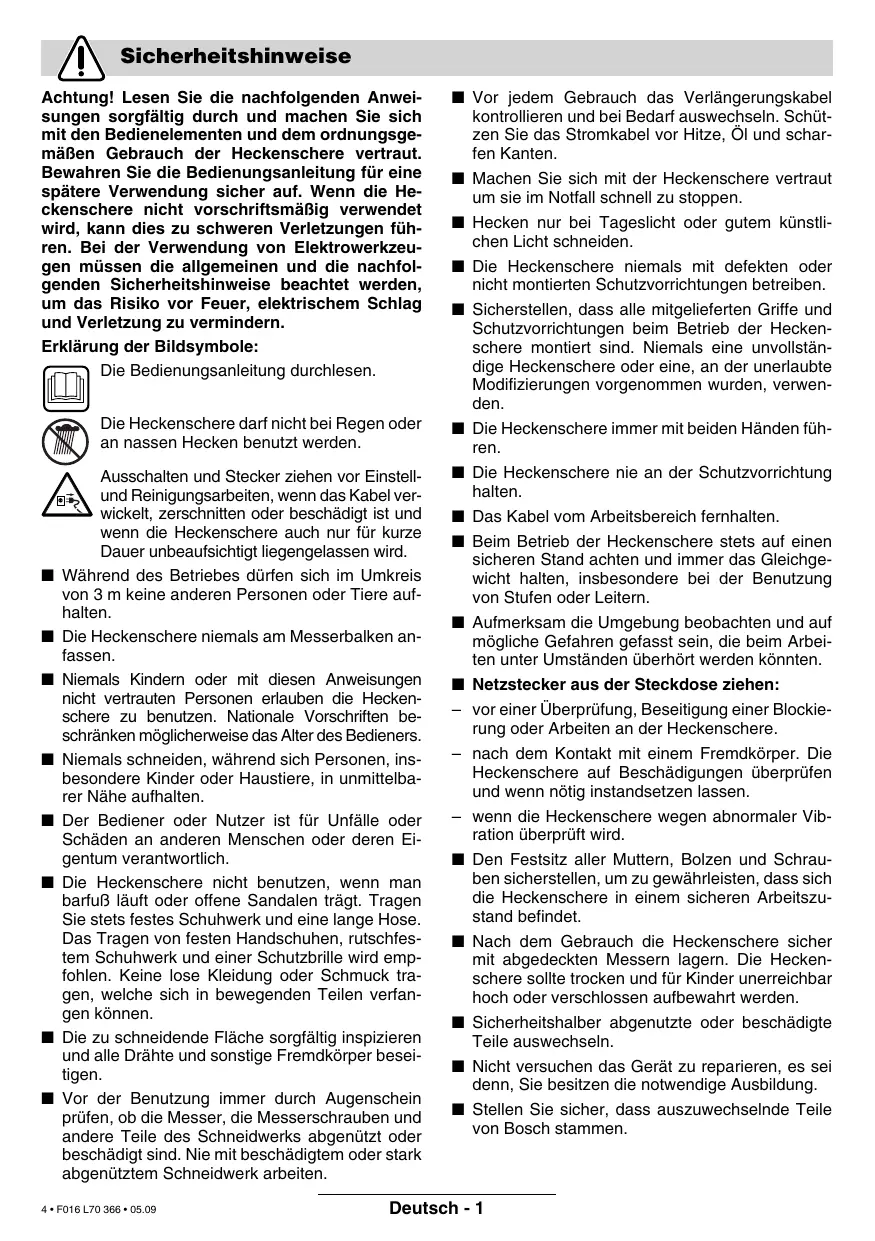

Sicherheitshinweise Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch und machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch der Heckenschere vertraut. Bewahren Sie die Bedienungsanleitung für eine spätere Verwendung sicher auf. Wenn die Heckenschere nicht vorschriftsmäßig verwendet wird, kann dies zu schweren Verletzungen führen. Bei der Verwendung von Elektrowerkzeugen müssen die allgemeinen und die nachfolgenden Sicherheitshinweise beachtet werden, um das Risiko vor Feuer, elektrischem Schlag und Verletzung zu vermindern. Erklärung der Bildsymbole: Die Bedienungsanleitung durchlesen. Die Heckenschere darf nicht bei Regen oder an nassen Hecken benutzt werden.

Ausschalten und Stecker ziehen vor Einstellund Reinigungsarbeiten, wenn das Kabel verwickelt, zerschnitten oder beschädigt ist und wenn die Heckenschere auch nur für kurze Dauer unbeaufsichtigt liegengelassen wird. Während des Betriebes dürfen sich im Umkreis von 3 m keine anderen Personen oder Tiere aufhalten. Die Heckenschere niemals am Messerbalken anfassen. Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben die Heckenschere zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Niemals schneiden, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Die Heckenschere nicht benutzen, wenn man barfuß läuft oder offene Sandalen trägt. Tragen Sie stets festes Schuhwerk und eine lange Hose. Das Tragen von festen Handschuhen, rutschfestem Schuhwerk und einer Schutzbrille wird empfohlen. Keine lose Kleidung oder Schmuck tragen, welche sich in bewegenden Teilen verfangen können. Die zu schneidende Fläche sorgfältig inspizieren und alle Drähte und sonstige Fremdkörper beseitigen. Vor der Benutzung immer durch Augenschein prüfen, ob die Messer, die Messerschrauben und andere Teile des Schneidwerks abgenützt oder beschädigt sind. Nie mit beschädigtem oder stark abgenütztem Schneidwerk arbeiten.

4 • F016 L70 366 • 05.09

■ Vor jedem Gebrauch das Verlängerungskabel kontrollieren und bei Bedarf auswechseln. Schützen Sie das Stromkabel vor Hitze, Öl und scharfen Kanten. ■ Machen Sie sich mit der Heckenschere vertraut um sie im Notfall schnell zu stoppen. ■ Hecken nur bei Tageslicht oder gutem künstlichen Licht schneiden. ■ Die Heckenschere niemals mit defekten oder nicht montierten Schutzvorrichtungen betreiben. ■ Sicherstellen, dass alle mitgelieferten Griffe und Schutzvorrichtungen beim Betrieb der Heckenschere montiert sind. Niemals eine unvollständige Heckenschere oder eine, an der unerlaubte Modifizierungen vorgenommen wurden, verwenden. ■ Die Heckenschere immer mit beiden Händen führen. ■ Die Heckenschere nie an der Schutzvorrichtung halten. ■ Das Kabel vom Arbeitsbereich fernhalten. ■ Beim Betrieb der Heckenschere stets auf einen sicheren Stand achten und immer das Gleichgewicht halten, insbesondere bei der Benutzung von Stufen oder Leitern. ■ Aufmerksam die Umgebung beobachten und auf mögliche Gefahren gefasst sein, die beim Arbeiten unter Umständen überhört werden könnten. ■ Netzstecker aus der Steckdose ziehen: – vor einer Überprüfung, Beseitigung einer Blockierung oder Arbeiten an der Heckenschere. – nach dem Kontakt mit einem Fremdkörper. Die Heckenschere auf Beschädigungen überprüfen und wenn nötig instandsetzen lassen. – wenn die Heckenschere wegen abnormaler Vibration überprüft wird. ■ Den Festsitz aller Muttern, Bolzen und Schrauben sicherstellen, um zu gewährleisten, dass sich die Heckenschere in einem sicheren Arbeitszustand befindet. ■ Nach dem Gebrauch die Heckenschere sicher mit abgedeckten Messern lagern. Die Heckenschere sollte trocken und für Kinder unerreichbar hoch oder verschlossen aufbewahrt werden. ■ Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln. ■ Nicht versuchen das Gerät zu reparieren, es sei denn, Sie besitzen die notwendige Ausbildung. ■ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.

Gerätekennwerte Heckenschere Bestellnummer Nennaufnahme Leerlaufhubzahl Messerabstand Schnittlänge Gewicht Schutzklasse

/ II AHS 480 - 24T 3 600 H48 1.. 550 W 1400 min-1 24 mm 480 mm 4,05 kg

/ II Heckenschere Bestellnummer Nennaufnahme Leerlaufhubzahl Messerabstand Schnittlänge Gewicht Schutzklasse

/ II AHS 6000 PRO-T 3 600 H48 A.. 700 W 1500 min-1 34 mm 600 mm 4,1 kg

/ II Bestimmungsgemäßer Gebrauch

AHS 600 - 24ST 3 600 H48 3.. 600 W 1400 min-1 24 mm 600 mm 4,2 kg

Das Gerät ist bestimmt für das Schneiden und Stutzen von Hecken und Büschen in Haus- und Hobbygärten.

Einleitung Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihrer Heckenschere. Es ist wichtig, dass Sie diese Anweisungen sorgfältig lesen.

Messerbalken Handschutz für vorderen Griff Vorderer Griffbügel mit Schalthebel Lüftungsschlitze Hinterer Griff mit Ein-/Ausschalter Netzstecker** Messerschutz Seriennummer

**länderspezifisch Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Alle Teile des Gerätes sind vorsichtig aus der Verpackung zu entnehmen und auf Vollständigkeit zu überprüfen: – Heckenschere – Messerschutz – Bedienungsanleitung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

Achtung! Vor Wartungs- oder Reinigungsarbeiten ist die Heckenschere auszuschalten und der Netzstecker zu ziehen. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist. Nachdem die Heckenschere abgeschaltet wurde, bewegen sich die Messer noch einige Sekundenbruchteile weiter. Vorsicht! Bewegende Messer nicht berühren. Elektrische Sicherheit Ihre Maschine ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.

5 • F016 L70 366 • 05.09

Es dürfen nur Verlängerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden. Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden. Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker 6 mit dem Verlängerungskabel 9 verbunden wird, wie im Bild gezeigt. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden. Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft und darf nur in gutem Zustand verwendet werden. Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

Einschalten: Den Ein-/Ausschalter am hinteren Griff 5 drücken und halten. Schalthebel 3 drücken. Ausschalten: Den Schalthebel 3 und den Ein-/Ausschalter 5 loslassen. Hinweis: Die Maschine ist mit einer Rutschkupplung ausgestattet, die den Motor vor Beschädigung schützt, wenn das Messer durch einen harten Gegenstand blockiert wird. Falls die Maschine blockiert, schalten Sie diese sofort aus und ziehen Sie den Netzstecker bevor Sie den Gegenstand entfernen.

B C D Arbeiten mit der Heckenschere

Die Heckenschere mit beiden Händen und Abstand zum eigenen Körper halten. Auf einen sicheren Stand achten. Das Verlängerungskabel über die eigene Schulter nach hinten legen und darauf achten, dass es beim Schneiden immer hinten bleibt. Das Kabel nie über die Hecke legen, wo es leicht von den Messern erfasst werden kann.

6 • F016 L70 366 • 05.09

Es können Äste bis zu einer Dicke von höchstens 24 mm (34 mm, AHS 6000/7000 PRO-T) geschnitten werden. Um die Äste den Messern zuzuführen, die Heckenschere gleichmäßig auf der Schnittlinie vorwärtsbewegen. Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer zur anderen Seite. Zuerst die Seiten der Hecke schneiden, dann die Oberkante. Um die Seiten gerade zu bekommen, empfehlen wir mit der Wachstumsrichtung von unten nach oben zu schneiden. Wird von oben nach unten geschnitten, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können. Um zuletzt die Oberkante gleichmäßig zu schneiden, über die ganze Länge der Hecke eine Richtschnur in der erforderlichen Höhe spannen. Darauf achten, dass keine Gegenstände wie z. B. Drähte geschnitten werden, da diese die Messer oder den Antrieb beschädigen können. Schnittzeit: – Laubhecken schneiden Sie am besten im Juni und Oktober. – Nadelholzhecken im April und August. – Koniferen und andere schnellwüchsige Hecken ab Mai ca. alle 6 Wochen. – Heckenschnitte sollten in einer Form wie im Bild gezeigt ausgeführt werden.

Wartung und Reinigung Vor allen Wartungsarbeiten ist der Netzstecker zu ziehen. Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist. Die Heckenschere auf offensichtliche Mängel untersuchen, wie einen losen, ausgehängten oder beschädigten Messerbalken, lose Befestigung und verschlissene oder beschädigte Bauteile. Prüfen, ob die Abdeckungen und Schutzeinrichtungen intakt und richtig montiert sind. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Heckenschere durchzuführen. Sollte die Heckenschere trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

Wartung und Reinigung der Schneidmesser

Vor allen Wartungsarbeiten ist der Netzstecker zu ziehen. Beim Hantieren oder beim Reinigen der Schneidmesser Handschuhe tragen. Nach jeder Benutzung die Schneidmesser reinigen und mit einem Schutzöl einsprühen. Während längerer Arbeitsgänge empfehlen wir die Schneidmesser in regelmäßigen Abständen mit Schutzöl zu schmieren. Den Zustand der Schneidmesser durch Augenschein überprüfen. Den festen Sitz der Schrauben im Messerbalken 1 prüfen. Sicherstellen, dass der Messerschutz 7 auf die Schneidmesser aufgesetzt ist.

Reinigung/Lagerung Das Äußere der Heckenschere mit Hilfe einer weichen Bürste und einem Lappen reinigen. Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden. Alle Verschmutzungen entfernen, insbesondere die Lüftungsschlitze 4 des Motors reinigen. Die Heckenschere an einem sicheren, trockenen Platz außerhalb der Reichweite von Kindern lagern. Keine anderen Gegenstände darauf stellen.

Messerschutz AHS 400 - 24T 2 605 411 160 Messerschutz AHS 480 - 24T 2 605 411 160 Messerschutz AHS 550 - 24ST 2 605 411 208 Messerschutz AHS 600 - 24ST 2 605 411 208 Messerschutz AHS 650 - 24ST 2 605 411 158 Messerschutz AHS 6000 PRO-T 2 605 411 208 Messerschutz AHS 7000 PRO-T 2 605 411 158 Collecto AHS 400 - 24T 2 608 005 112 Collecto AHS 480 - 24T 2 608 005 114 Collecto AHS 550 - 24ST 2 608 005 115 Collecto AHS 600 - 24ST 2 608 005 115 Collecto AHS 650 - 24ST 2 608 005 113 Collecto AHS 6000 PRO-T 2 608 005 115 Collecto AHS 7000 PRO-T 2 608 005 113 Schmierstoff-Spray 1 609 200 399 Auffangtuch F 016 800 055 Schutzbrille 2 607 990 041 Schutzhandschuhe 2 607 000 134

Fehlersuche Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen. Symptome

Heckenschere funktioniert nicht

Keine Stromversorgung Steckdose defekt

Stromversorgung überprüfen Andere Stromquelle probieren, gegebenenfalls wechseln Kabel überprüfen, gegebenenfalls wechseln Sicherung wechseln

Stromkabel beschädigt Sicherung defekt Heckenschere arbeitet mit Unterbrechungen

Interner Wackelkontakt Die Ein-/Ausschalter sind defekt

Kabel überprüfen, gegebenenfalls wechseln Bosch-Fachwerkstatt aufsuchen Bosch-Fachwerkstatt aufsuchen

Motor läuft, Messer bleiben stehen

Bosch-Fachwerkstatt aufsuchen

Messer stumpf Messer hat Scharten Zu viel Reibung wegen fehlender Schmierung

Messerbalken schleifen lassen Messerbalken überprüfen lassen Mit Schmieröl einsprühen

7 • F016 L70 366 • 05.09

Stromkabel beschädigt

Konformitätserklärung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Kundendienst Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld ✆ Service: 01 80 - 3 35 54 99 Fax: +49 (0) 55 53 / 20 22 37 ✆ Kundenberater: 01 80 - 3 33 57 99

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe,1 m Abstand) und EN 25 349. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 82 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 85 dB (A) (AHS 6000/7000 PRO-T); Schallleistungspegel 96 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 99 dB (A) (AHS 6000/7000 PRO-T). Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s2. Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 774, EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG. 2000/14/EG: Der garantierte Schallleistungspegel LWA ist niedriger als 98 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 100 dB (A) (AHS 6000/7000 PRO-T). Bewertungsverfahren der Konformität gemäß Anhang V. Leinfelden, 01.10.2005. Dr. Egbert Schneider Senior Vice President Engineering
