GEBRUIKSAANWIJZING AHS480-24T, AHS 480-24T BOSCH

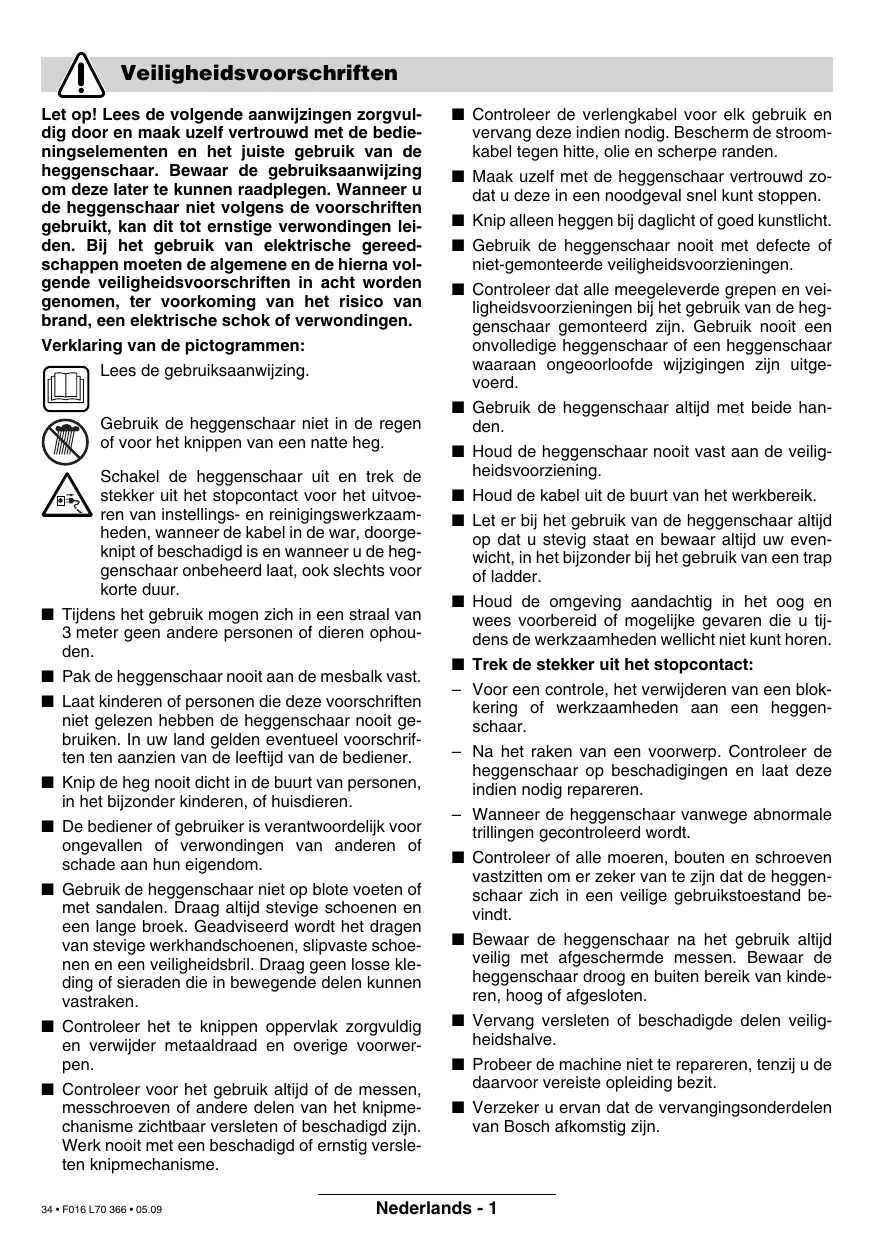

Veiligheidsvoorschriften Let op! Lees de volgende aanwijzingen zorgvuldig door en maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de heggenschaar. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen. Wanneer u de heggenschaar niet volgens de voorschriften gebruikt, kan dit tot ernstige verwondingen leiden. Bij het gebruik van elektrische gereedschappen moeten de algemene en de hierna volgende veiligheidsvoorschriften in acht worden genomen, ter voorkoming van het risico van brand, een elektrische schok of verwondingen. Verklaring van de pictogrammen: Lees de gebruiksaanwijzing. Gebruik de heggenschaar niet in de regen of voor het knippen van een natte heg.

Schakel de heggenschaar uit en trek de stekker uit het stopcontact voor het uitvoeren van instellings- en reinigingswerkzaamheden, wanneer de kabel in de war, doorgeknipt of beschadigd is en wanneer u de heggenschaar onbeheerd laat, ook slechts voor korte duur. Tijdens het gebruik mogen zich in een straal van 3 meter geen andere personen of dieren ophouden. Pak de heggenschaar nooit aan de mesbalk vast. Laat kinderen of personen die deze voorschriften niet gelezen hebben de heggenschaar nooit gebruiken. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener. Knip de heg nooit dicht in de buurt van personen, in het bijzonder kinderen, of huisdieren. De bediener of gebruiker is verantwoordelijk voor ongevallen of verwondingen van anderen of schade aan hun eigendom. Gebruik de heggenschaar niet op blote voeten of met sandalen. Draag altijd stevige schoenen en een lange broek. Geadviseerd wordt het dragen van stevige werkhandschoenen, slipvaste schoenen en een veiligheidsbril. Draag geen losse kleding of sieraden die in bewegende delen kunnen vastraken. Controleer het te knippen oppervlak zorgvuldig en verwijder metaaldraad en overige voorwerpen. Controleer voor het gebruik altijd of de messen, messchroeven of andere delen van het knipmechanisme zichtbaar versleten of beschadigd zijn. Werk nooit met een beschadigd of ernstig versleten knipmechanisme.

34 • F016 L70 366 • 05.09

■ Controleer de verlengkabel voor elk gebruik en vervang deze indien nodig. Bescherm de stroomkabel tegen hitte, olie en scherpe randen. ■ Maak uzelf met de heggenschaar vertrouwd zodat u deze in een noodgeval snel kunt stoppen. ■ Knip alleen heggen bij daglicht of goed kunstlicht. ■ Gebruik de heggenschaar nooit met defecte of niet-gemonteerde veiligheidsvoorzieningen. ■ Controleer dat alle meegeleverde grepen en veiligheidsvoorzieningen bij het gebruik van de heggenschaar gemonteerd zijn. Gebruik nooit een onvolledige heggenschaar of een heggenschaar waaraan ongeoorloofde wijzigingen zijn uitgevoerd. ■ Gebruik de heggenschaar altijd met beide handen. ■ Houd de heggenschaar nooit vast aan de veiligheidsvoorziening. ■ Houd de kabel uit de buurt van het werkbereik. ■ Let er bij het gebruik van de heggenschaar altijd op dat u stevig staat en bewaar altijd uw evenwicht, in het bijzonder bij het gebruik van een trap of ladder. ■ Houd de omgeving aandachtig in het oog en wees voorbereid of mogelijke gevaren die u tijdens de werkzaamheden wellicht niet kunt horen. ■ Trek de stekker uit het stopcontact: – Voor een controle, het verwijderen van een blokkering of werkzaamheden aan een heggenschaar. – Na het raken van een voorwerp. Controleer de heggenschaar op beschadigingen en laat deze indien nodig repareren. – Wanneer de heggenschaar vanwege abnormale trillingen gecontroleerd wordt. ■ Controleer of alle moeren, bouten en schroeven vastzitten om er zeker van te zijn dat de heggenschaar zich in een veilige gebruikstoestand bevindt. ■ Bewaar de heggenschaar na het gebruik altijd veilig met afgeschermde messen. Bewaar de heggenschaar droog en buiten bereik van kinderen, hoog of afgesloten. ■ Vervang versleten of beschadigde delen veiligheidshalve. ■ Probeer de machine niet te repareren, tenzij u de daarvoor vereiste opleiding bezit. ■ Verzeker u ervan dat de vervangingsonderdelen van Bosch afkomstig zijn.

Technische gegevens Heggenschaar Bestelnummer Opgenomen vermogen Onbelast aantal knipbewegingen Messenafstand Kniplengte Gewicht Veiligheidsklasse

/ II Heggenschaar Bestelnummer Opgenomen vermogen Onbelast aantal knipbewegingen Messenafstand Kniplengte Gewicht Veiligheidsklasse

1500 min-1 34 mm 700 mm 4,2 kg

/ II Gebruik volgens bestemming De machine is bestemd voor het knippen en snoeien van heggen en struiken in de tuin voor particulier gebruik.

Inleiding Dit handboek bevat voorschriften over de juiste montage en het veilig gebruik van uw heggenschaar. Het is belangrijk dat u deze aanwijzingen zorgvuldig leest.

Bestanddelen van de machine 1 2 3 4 5 6 7 8

Mesbalk Handbescherming voor voorste greep Voorste greepbeugel met schakelhendel Ventilatieopeningen Achterste greep met aan-/uitschakelaar Netstekker** Mesbescherming Serienummer

**verschilt per land In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd.

Neem alle delen van de machine voorzichtig uit de verpakking en controleer deze op volledigheid: – Heggenschaar – Mesbescherming – Gebruiksaanwijzing Neem contact op met uw leverancier wanneer onderdelen ontbreken of beschadigd zijn.

Let op! Schakel de heggenschaar uit en trek de stekker uit het stopcontact voor het uitvoeren van onderhouds- en reinigingswerkzaamheden. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is. Nadat de heggenschaar is uitgeschakeld, bewegen de messen nog een fractie van een seconde verder. Voorzichtig! Raak bewegende messen niet aan. Elektrische veiligheid Uw machine is voor extra veiligheid geïsoleerd en heeft geen aarding nodig. De bedrijfsspanning bedraagt 230 V AC, 50 Hz (voor niet-EU-landen 220 V of 240 V, afhankelijk van de uitvoering). Gebruik alleen goedgekeurde verlengkabels. Informatie krijgt u bij uw Bosch klantenservice.

35 • F016 L70 366 • 05.09

Er mogen alleen verlengkabels van het type H05VV-F of H05RN-F worden gebruikt. Voor nog meer veiligheid wordt het gebruik van een foutstroomschakelaar (reststroomapparaat) met een afslagstroom van maximaal 30 mA geadviseerd. De foutstroomschakelaar moet voor elk gebruik worden gecontroleerd. Opmerking voor producten die niet in Groot-Brittannië worden verkocht: LET OP: Voor uw veiligheid is het nodig dat de aan de machine aangebrachte stekker 6 zoals op de afbeelding weergegeven met de verlengkabel 9 wordt verbonden. De stekker van de verlengkabel moet tegen spatwater bestemd zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengkabel moet met een trekontlasting worden gebruikt. De aansluitkabel moet regelmatig op beschadigingen worden gecontroleerd en mag alleen in een goede toestand worden gebruikt. Wanneer de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd.

Inschakelen: Druk de aan-/uitschakelaar op de achterste greep 5 in en houd deze vast. Druk op de schakelhendel 3. Uitschakelen: Laat de schakelhendel 3 en de aan-/uitschakelaar 5 los. Opmerking: De machine is voorzien van een slipkoppeling die de motor tegen beschadiging beschermt als het mes door een hard voorwerp geblokkeerd wordt. Als de machine blokkeert, dient u deze onmiddellijk uit te schakelen en de stekker uit het stopcontact te trekken voordat u het voorwerp verwijdert.

B C D Werkzaamheden met de heggenschaar

Houd de heggenschaar met beide handen vast en op een afstand van uw lichaam. Zorg ervoor dat u stevig staat. Leg de verlengkabel over uw eigen schouder naar achteren en let erop dat deze tijdens het knippen altijd achter blijft. Leg de kabel nooit over de heg. Deze kan daar tijdens het knippen gemakkelijk door de messen worden meegenomen.

36 • F016 L70 366 • 05.09

Er kunnen takken met een dikte van maximaal 24 mm (34 mm, AHS 6000/7000 PRO-T) worden geknipt. Beweeg de heggenschaar gelijkmatig langs de kniplijn voorwaarts om de takken naar de messen te voeren. Dankzij de dubbelzijdige mesbalk kunt u in beide richtingen knippen of door pendelbewegingen van de ene naar de andere kant. Knip eerst de zijkanten van de heg en vervolgens de bovenkant. Geadviseerd wordt om met de groeirichting mee van onderen naar boven te knippen om de zijkanten recht te krijgen. Wanneer u van boven naar beneden knipt, bewegen dunne takken naar buiten. Daardoor ontstaan kale plekken of gaten. Span een richtsnoer over de hele lengte van de heg op de vereiste hoogte om als laatste de bovenkant gelijkmatig te knippen. Let erop dat u niet in een voorwerp knipt, bijvoorbeeld metaaldraad, omdat dit het mes of de aandrijving kan beschadigen. Kniptijd: – Een loofhoutheg knipt u het best in juni en oktober. – Een naaldhoutheg in april en augustus. – Coniferen en alle snelgroeiende heggen vanaf mei ongeveer elke zes weken. – Knip heggen in een vorm zoals op de afbeelding weergegeven.

Onderhoud en reiniging Trek altijd voor onderhoudswerkzaamheden de stekker uit het stopcontact. Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit zodat u verzekerd bent van een lang en probleemloos gebruik. Controleer de heggenschaar regelmatig op klaarblijkelijke gebreken, zoals een losse, versleten of beschadigde mesbalk, losse bevestiging of versleten of beschadigde onderdelen. Controleer of de afschermingen en veiligheidsvoorzieningen intact en correct gemonteerd zijn. Noodzakelijke reparaties en onderhoudswerkzaamheden moeten voor het gebruik van de heggenschaar worden uitgevoerd. Wanneer de heggenschaar ondanks zorgvuldige productie- en testprocédés toch defect raakt, moet de reparatie door een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het bestelnummer van 10 cijfers van de machine.

Onderhoud en reiniging van de knipmessen Trek altijd voor onderhoudswerkzaamheden de stekker uit het stopcontact. Draag handschoenen bij het hanteren en reinigen van de knipmessen. Reinig de knipmessen na elk gebruik en behandel deze met beschermende oliespray. Geadviseerd wordt om tijdens langdurige werkzaamheden de knipmessen regelmatig met beschermende oliespray te smeren. Controleer de toestand van de knipmessen op zichtbare gebreken. Controleer of de schroeven in de mesbalk 1 stevig vastzitten. Controleer dat de mesbescherming 7 op de knipmessen is aangebracht.

Reinigen/bewaren Reinig de buitenkant van de heggenschaar met behulp van een zachte borstel en een doek. Water, oplosmiddelen en polijstmiddelen mogen niet gebruikt worden. Verwijder alle verontreinigingen. Reinig in het bijzonder de ventilatie-openingen 4 van de motor. Bewaar de heggenschaar op een veilige en droge plaats, buiten bereik van kinderen. Plaats er geen andere voorwerpen op.

Toebehoren Mesbescherming AHS 400 - 24T 2 605 411 160 Mesbescherming AHS 480 - 24T 2 605 411 160 Mesbescherming AHS 550 - 24ST .... 2 605 411 208 Mesbescherming AHS 600 - 24ST .... 2 605 411 208 Mesbescherming AHS 650 - 24ST .... 2 605 411 158 Mesbescherming AHS 6000 PRO-T 2 605 411 208 Mesbescherming AHS 7000 PRO-T 2 605 411 158 Collecto AHS 400 - 24T 2 608 005 112 Collecto AHS 480 - 24T 2 608 005 114 Collecto AHS 550 - 24ST 2 608 005 115 Collecto AHS 600 - 24ST 2 608 005 115 Collecto AHS 650 - 24ST 2 608 005 113 Collecto AHS 6000 PRO-T 2 608 005 115 Collecto AHS 7000 PRO-T 2 608 005 113 Smeermiddelspray 1 609 200 399 Opvangdoek F 016 800 055 Veiligheidsbril 2 607 990 041 Werkhandschoenen 2 607 000 134

Problemen oplossen De volgende tabel geeft een overzicht van storingsverschijnselen en geeft aan hoe u problemen kunt oplossen wanneer uw machine niet goed werkt. Neem contact op met uw servicewerkplaats wanneer u het probleem niet zelf kunt verhelpen. Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u op zoek gaat naar de fout. Symptoom

Heggenschaar werkt niet Geen stroom Stopcontact defect Stroomkabel beschadigd Zekering defect Heggenschaar werkt met onderbrekingen

Stroomkabel beschadigd Intern los contact De aan-/uitschakelaars zijn defect

Oplossing Controleer de stroomvoorziening Controleer de stroombron en probeer eventueel een andere Controleer de kabel en probeer eventueel een andere Vervang de zekering Controleer de kabel en probeer eventueel een andere Breng de kettingzaag naar een Bosch-reparatiewerkplaats Breng de kettingzaag naar een Bosch-reparatiewerkplaats

Motor loopt, messen blijven stilstaan

Breng de kettingzaag naar een Bosch-reparatiewerkplaats

Messen bot Mes heeft kerf of breuk Te veel wrijving wegens ontbrekende smering

Laat de mesbalk slijpen Laat mesbalk controleren Besproeien met smeerolie

37 • F016 L70 366 • 05.09

Conformiteitsverklaring

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Klantenservice Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com Nederland ✆ +31 (0)76 / 5795454 Fax +31 (0)76 / 5795494 E-Mail: Gereedschappen@nl.bosch.com

Meetwaarden vastgesteld volgens 2000/14/EG (1,60 m hoogte, 1 m afstand) en EN 25 349. Het A-gewaardeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 82 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 85 dB (A) (AHS 6000/ 7000 PRO-T); geluidsvermogenniveau 96 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 99 dB (A) (AHS 6000/7000 PRO-T). Kenmerkend is dat de trillingen van hand en arm geringer zijn dan 2,5 m/s2. Wij verklaren op eigen verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 774, EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG, 2000/14/EG. 2000/14/EG: Het gegarandeerde geluidsvermogenniveau LWA is lager dan 98 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 100 dB (A) (AHS 6000/7000 PRO-T). Waarderingsmethode van de conformiteit volgens aanhangsel V. Leinfelden, 01.10.2005. Dr. Egbert Schneider Senior Vice President Engineering

Wijzigingen voorbehouden
