GEBRUIKSAANWIJZING AHS 41 Accu BOSCH

Dichiarazione di conformità

2 609 932 402 - I Seite 5 Dienstag, 13. April 2004 6:00 1835 • 2 609 932 402 • TMS • 13.04.04Nederlands - 1 Let op! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneerde volgende voorschriften niet in acht worden genomen, kan dit eenelektrische schok, brand of ernstig letsel tot gevolg hebben.Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor latergebruik.Verklaring van de pictogrammen:

Lees de gebruiksaanwijzing.Gebruik het gereedschap niet in de regen en stel het niet blootaan regen.Neem de accu uit het gereedschap voordat u het instelt of rei-nigt, of als het gereedschap enige tijd onbeheerd blijft.

Algemene veiligheidsvoorschriften

Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onver-lichte werkomgeving kan tot ongevallen leiden.

Werk met het gereedschap niet in een omgeving met explosiegevaarwaarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische ge-reedschappen veroorzaken vonken die het stof of de dampen tot ontstekingkunnen brengen.

Houd kinderen en andere personen tijdens het gebruik van het elektrischegereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle overhet gereedschap verliezen.

2) Elektrische veiligheid

De aansluitstekker van het gereedschap moet in het stopcontact passen. Destekker mag in geen geval worden veranderd. Gebruik geen adapterstekkersin combinatie met geaarde gereedschappen. Onveranderde stekkers en pas-sende stopcontacten beperken het risico van een elektrische schok.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoor-beeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat eenverhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

Houd het gereedschap uit de buurt van regen en vocht. Het binnendringenvan water in het elektrische gereedschap vergroot het risico van een elek-trische schok.

Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dra-gen of op te hangen of om de stekker uit het stopcontact te trekken. Houdde kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereed-schapdelen. Beschadigde of in de war geraakte kabels vergroten het risicovan een elektrische schok.

Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleenverlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd.Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel be-perkt het risico van een elektrische schok.

3) Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruikvan het elektrische gereedschap. Gebruik het gereedschap niet wanneer umoe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mo-ment van onoplettendheid bij het gebruik van het gereedschap kan tot ern-stige verwondingen leiden.

Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril.Het dragen van persoonlijke beschermende uitrusting zoals een stofmas-ker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming,afhankelijk van de aard en het gebruik van het elektrische gereedschap,vermindert het risico van verwondingen.

Voorkom per ongeluk inschakelen. Controleer dat de schakelaar in destand „UIT“ staat voordat u de stekker in het stopcontact steekt. Wanneer ubij het dragen van het gereedschap uw vinger aan de schakelaar hebt ofwanneer u het gereedschap ingeschakeld op de stroomvoorziening aan-sluit, kan dit tot ongevallen leiden.

Verwijder instelgereedschappen of schroefsleutels voordat u het gereed-schap inschakelt. Een instelgereedschap of sleutel in een draaiend deelvan het gereedschap kan tot verwondingen leiden.

Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwichtblijft. Daardoor kunt u het gereedschap in onverwachte situaties beter ondercontrole houden.

Draag geschikte kleding. Draag geen loshangende kleding of sieraden.Houd haren, kleding en handschoenen uit de buurt van bewegende delen.Loshangende kleding, sieraden en lange haren kunnen door bewegendedelen worden meegenomen.

Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden ge-monteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten enjuist worden gebruikt. Het gebruik van deze voorzieningen beperkt het ge-vaar door stof.

4) Gebruik en onderhoud van elektrische gereedschappen

Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden hetdaarvoor bestemde elektrische gereedschap. Met het passende elektrischegereedschap werkt u beter en veiliger binnen het aangegeven capaciteits-bereik.

Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is.Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, isgevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toe-behoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregelvoorkomt onbedoeld starten van het gereedschap.

Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kin-deren. Laat het gereedschap niet gebruiken door personen die er niet meevertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische ge-reedschappen zijn gevaarlijk wanneer deze door onervaren personen wor-den gebruikt.

Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen vanhet gereedschap correct functioneren en niet vastklemmen en of onderde-len zodanig gebroken of beschadigd zijn dat de werking van het gereed-schap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordatu het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slechtonderhouden elektrische gereedschappen.

Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onder-houden snijdende inzetgereedschappen met scherpe snijkanten klemmenminder snel vast en zijn gemakkelijker te geleiden.

Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappenen dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed-schapstype voorgeschreven. Let daarbij op de arbeidsomstandigheden ende uit te voeren werkzaamheden. Het gebruik van elektrische gereedschap-pen voor andere dan de voorziene toepassingen kan tot gevaarlijke situa-ties leiden.

Controleer of alle beschermingsvoorzieningen en grepen bij gebruik van hetgereedschap gemonteerd zijn. Probeer het gereedschap nooit in gebruik tenemen als het onvolledig gemonteerd is en evenmin met niet-toegestaneaanpassingen.

5) Gebruik en onderhoud van accugereedschappen

Controleer dat het gereedschap uitgeschakeld is voordat u de accu in hetgereedschap zet. Het inzetten van een accu in elektrisch gereedschap datingeschakeld is, kan tot ongevallen leiden.

Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden ge-adviseerd. Voor een oplaadapparaat dat voor een bepaald type accu ge-schikt is, bestaat brandgevaar wanneer het met andere accu’s wordt ge-bruikt.

Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschap-pen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaarleiden.

Voorkom aanraking van de niet-gebruikte accu met paperclips, munten,sleutels, spijkers, schroeven en andere kleine metalen voorwerpen dieoverbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen deaccucontacten kan brandwonden of brand tot gevolg hebben.

Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact.Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogenkomt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kantot huidirritaties en verbrandingen leiden.

Laat het gereedschap alleen repareren door gekwalificeerd en vakkundigpersoneel en alleen met originele vervangingsonderdelen. Daarmee wordtgewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifieke veiligheidsvoorschriften

Houd alle lichaamsdelen uit de buurt van de mesbalk. Probeer niet om af-geknipt materiaal te verwijderen of af te knippen materiaal vast te houdenterwijl het mes beweegt. Controleer of de schakelaar in de uit-stand is gezetals u vastgeklemd materiaal verwijdert. Een moment van onoplettendheidbij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

Draag het gereedschap aan de greep terwijl het mes stilstaat. Breng altijdde veiligheidsafscherming aan voordat u het gereedschap vervoert of op-bergt. Een zorgvuldige omgang met het gereedschap vermindert het ver-wondingsgevaar door het mes.

Geleid de kabel altijd aan de achterzijde van het gereedschap. Tijdens dewerkzaamheden kan de kabel door takken worden verborgen en plotselingdoor het mes worden doorgeknipt.

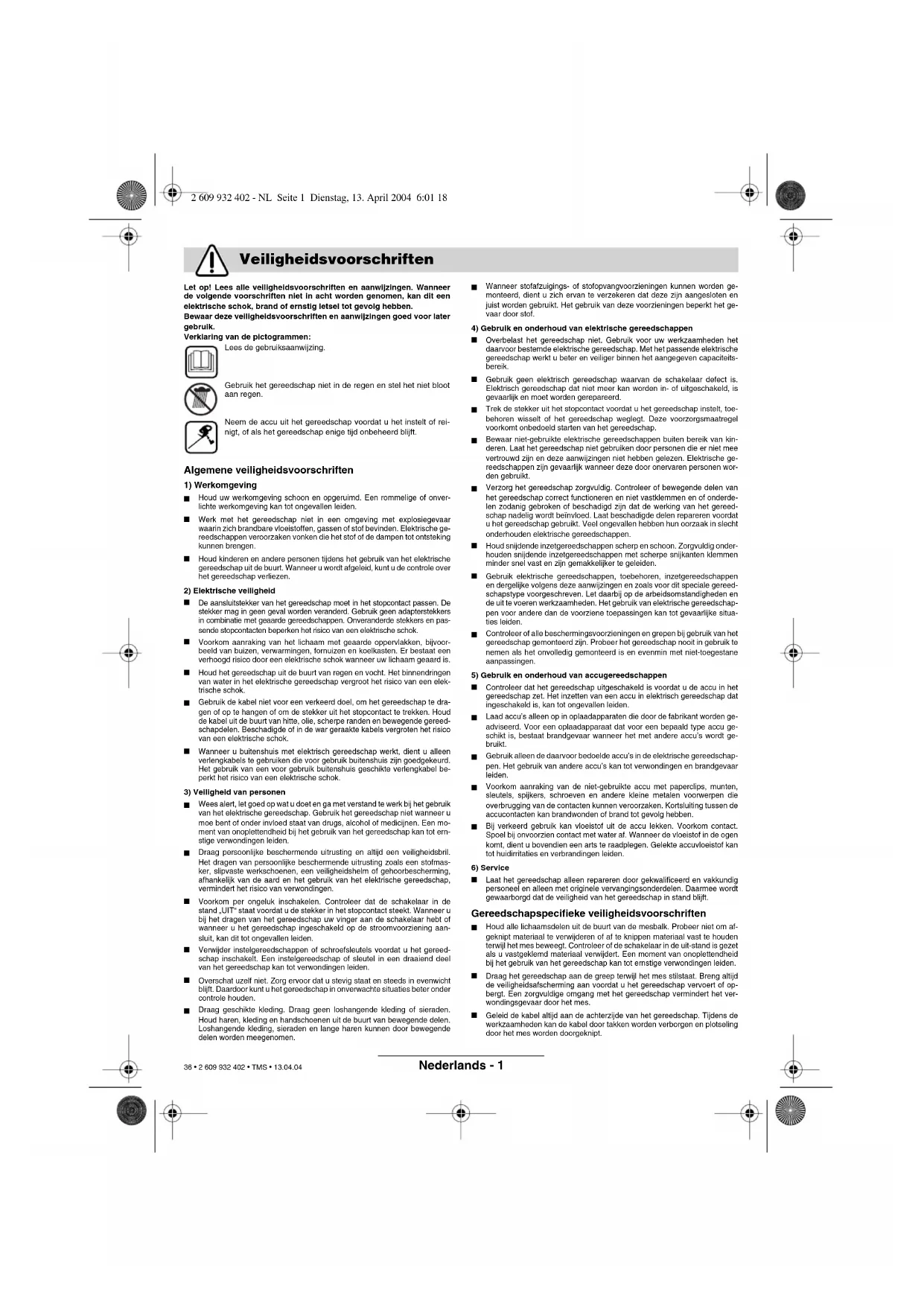

Veiligheidsvoorschriften

2 609 932 402 - NL Seite 1 Dienstag, 13. April 2004 6:01 18 36 • 2 609 932 402 • TMS • 13.04.04Nederlands - 2

De machine is bestemd voor het knippen en snoeien

van heggen en struiken in de tuin voor particulier ge-

Dit handboek bevat voorschriften over de juiste

montage en het veilig gebruik van uw heggen-

schaar. Het is belangrijk dat u deze aanwijzingen

Neem alle delen van de machine voorzichtig uit de

verpakking en controleer deze op volledigheid:

– Gebruiksaanwijzing

– Accu (AHS 52 Accu 2x)

Neem contact op met uw leverancier wanneer onderdelen

ontbreken of beschadigd zijn.

Handbescherming voor voorste greep

Voorste greepbeugel met schakelhendel

Achterste greep met aan-/uitschakelaar

Ontgrendelingsknop accu

In de gebruiksaanwijzing afgebeeld en beschreven

toebehoren wordt niet altijd standaard meegeleverd.

Het opladen begint zodra de netstekker

De groene LED 10 is geen aanduiding van de op-

Het branden van de groene LED

geeft alleen aan dat een laadstroom aanwezig is.

Trek na beëindiging van het opladen (ca. 3 tot 4 uur)

de stekker van het oplaadapparaat uit het stopcon-

tact en verwijder de accu.

Een temperatuurstijging van de accu geeft aan dat

deze volledig is opgeladen.

Onbelast aantal knipbewegingen [min

Bedrijfsduur per acculading [min] 50 50

Oplaadtijd [h] 3–4 3–4

Toegestaan oplaadtemperatuurbereik [°C] 0–45 0–45

Gebruik volgens bestemming

Bestanddelen van de machine

Let op! Schakel het gereedschap voor onder-

houds- en reinigingswerkzaamheden uit en

Nadat de heggenschaar is uitgeschakeld, be-

wegen de messen nog een fractie van een se-

conde verder. Voorzichtig! Raak bewegende

2 609 932 402 - NL Seite 2 Dienstag, 13. April 2004 6:01 1837 • 2 609 932 402 • TMS • 13.04.04Nederlands - 3

Aanwijzingen voor het opladen

Bij voortdurende of meermaals op elkaar volgende

laadcycli zonder onderbreking wordt het oplaadap-

paraat warm. Dit is normaal. Daarbij kan de oplaad-

Een nieuwe of lang niet gebruikte accu levert pas na

ca. 5 oplaad- en ontlaadcycli zijn volledige capaci-

Een duidelijk kortere gebruiksduur na het opladen

geeft aan dat de accu’s versleten zijn en moeten

Plaats de accu. De accu is juist geplaatst, als deze

Als u de accu wilt verwijderen, drukt u op de ontgren-

aan beide zijden en trekt u de

accu naar beneden uit de machine.

Druk de aan-/uitschakelaar op de achterste greep

in en houd deze vast. Druk op de schakelhendel

Laat de schakelhendel

en de aan-/uitschakelaar

Houd de heggenschaar met beide handen

vast en op een afstand van uw lichaam.

Zorg ervoor dat u stevig staat.

Er kunnen takken met een dikte van maximaal

15 mm worden geknipt. Beweeg de heggenschaar

gelijkmatig langs de kniplijn voorwaarts om de tak-

ken naar de messen te voeren. Dankzij de dubbelzij-

dige mesbalk kunt u in beide richtingen knippen of

door pendelbewegingen van de ene naar de andere

Knip eerst de zijkanten van de heg en vervolgens de

Geadviseerd wordt om met de groeirichting mee van

onderen naar boven te knippen om de zijkanten

recht te krijgen. Wanneer u van boven naar beneden

knipt, bewegen dunne takken naar buiten. Daardoor

ontstaan kale plekken of gaten.

Span een richtsnoer over de hele lengte van de heg

op de vereiste hoogte om als laatste de bovenkant

gelijkmatig te knippen.

Ter bevordering van een krachtige en gezonde groei

van uw heg adviseren wij u het gebruik van de Col-

lecto-verzamelvoorziening voor afgeknipt materiaal

(toebehoren) bij het knippen van de bovenkant van

Met dit toebehoren verzamelt u het afgeknipte mate-

riaal gemakkelijk tijdens het knippen en kunt u het in

een zak of op een stuk plastic naast de heg werpen,

om te voorkomen dat afgeknipt materiaal in de heg

Let erop dat u niet in een voorwerp knipt, bijvoor-

beeld metaaldraad, omdat dit het mes of de aandrij-

ving kan beschadigen.

Verwijder voor werkzaamheden aan het

gereedschap altijd de accu.

Opmerking: Voer de volgende onderhoudswerk-

zaamheden regelmatig uit zodat u verzekerd bent

van een lang en probleemloos gebruik.

Controleer de heggenschaar regelmatig op klaarblij-

kelijke gebreken, zoals een losse, versleten of be-

schadigde mesbalk, losse bevestiging of versleten

of beschadigde onderdelen.

Controleer of de afschermingen en veiligheidsvoor-

zieningen intact en correct gemonteerd zijn. Nood-

zakelijke reparaties en onderhoudswerkzaamheden

moeten voor het gebruik van de heggenschaar wor-

Wanneer de heggenschaar ondanks zorgvuldige pro-

ductie- en testprocédés toch defect raakt, moet de re-

paratie door een erkende klantenservice voor Bosch

elektrische gereedschappen worden uitgevoerd.

Vermeld bij vragen en bestellingen van vervangings-

onderdelen altijd het bestelnummer van 10 cijfers

Verwijder voor werkzaamheden aan het

gereedschap altijd de accu.

Draag handschoenen bij het hanteren en reinigen

Reinig de knipmessen na elk gebruik en behandel

deze met beschermende oliespray. Geadviseerd

wordt om tijdens langdurige werkzaamheden de

knipmessen regelmatig met beschermende olie-

Controleer de toestand van de knipmessen op zicht-

bare gebreken. Controleer of de schroeven in de

Werkzaamheden met de

A B C D E Onderhoud en reiniging

Onderhoud en reiniging van de

2 609 932 402 - NL Seite 3 Dienstag, 13. April 2004 6:01 18 38 • 2 609 932 402 • TMS • 13.04.04Nederlands - 4

Neem de accu uit de machine voordat u deze op-

bergt. Let erop dat de accucontacten niet door me-

talen voorwerpen worden kortgesloten.

Reinig de buitenkant van de heggenschaar met be-

hulp van een zachte borstel en een doek. Water, op-

losmiddelen en polijstmiddelen mogen niet gebruikt

worden. Verwijder alle verontreinigingen. Reinig in

het bijzonder de ventilatieopeningen

Sproei altijd onderhoudsolie op de mesbalk voordat

u de machine opbergt.

Bewaar de heggenschaar op een veilige en droge

plaats, buiten bereik van kinderen. Plaats er geen

andere voorwerpen op.

De volgende tabel geeft een overzicht van storingsverschijnselen en geeft aan hoe u problemen kunt oplos-

sen wanneer uw machine niet goed werkt. Neem contact op met uw servicewerkplaats wanneer u het pro-

bleem niet zelf kunt verhelpen.

Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u op zoek gaat naar de

Symptoom Mogelijke oorzaak Oplossing

Heggenschaar werkt niet Accu ontladen Accu opladenHeggenschaar werkt met onderbrekingenIntern los contactDe aan-/uitschakelaars zijn defectBreng de kettingzaag naar een Bosch-repara-tiewerkplaatsBreng de kettingzaag naar een Bosch-repara-tiewerkplaatsMotor loopt, messen blijven stil-staanInterne fout Breng de kettingzaag naar een Bosch-repara-tiewerkplaatsMessen worden heet Messen botMes heeft kerf of breukTe veel wrijving wegens ontbrekende smeringLaat de mesbalk slijpenLaat mesbalk controlerenBesproeien met smeerolieMes beweegt niet Accu ontladenMes geblokkeerdMachine defectAccu opladenTrek de mesbalk van de tak weg terwijl de heg-genschaar uitgeschakeld is. BIJ EEN KLEM-MEND MES DE AAN/UIT-SCHAKELAAR NIET INGEDRUKT HOUDEN!Breng de kettingzaag naar een Bosch-repara-tiewerkplaatsSterke trillingen of geluiden Machine defect Breng de kettingzaag naar een Bosch-repara-tiewerkplaatsKnipduur per acculading te geringTe veel wrijving wegens ontbrekende smeringMes moet gereinigd wordenSlechte kniptechniekAccu niet vol opgeladenBesproeien met smeerolieMes reinigenZie de tips voor de werkzaamhedenAccu opladen, zie ook de aanwijzingen voor het opladenGeen opladen mogelijk van-wege niet functionerende accuDe contacten van de accu zijn vuilDe accu is defect aangezien er sprake is van een verbindingsbreuk binnen in de accu (afzon-derlijke cellen)Reinig de contacten (bijvoorbeeld door de accu enkele keren te plaatsen en te verwijderen) of vervang de accu indien nodigVervang de accuDe LED-indicatie

brandt niet nadat de stekker in het stop-contact is gestoken en de accu in de oplaadschacht is geplaatstDe stekker

van het oplaadapparaat is niet (of niet goed) in het stopcontact gestokenStopcontact, kabel of oplaadapparaat defectSteek de stekker (goed) in het stopcontactControleer de netspanning en laat het oplaad-apparaat eventueel nazien door een erkende klantenservice voor Bosch elektrische gereed-schappen

2 609 932 402 - NL Seite 4 Dienstag, 13. April 2004 6:01 18 39 • 2 609 932 402 • TMS • 13.04.04Nederlands - 5

Terugwinnen van grondstoffen in

plaats van het weggooien van afval

Machine, toebehoren en verpakking

moeten worden gesorteerd voor een

voor het milieu verantwoorde recy-

Deze gebruiksaanwijzing is vervaar-

digd van chloorvrij gebleekt kring-

De kunststof delen zijn gekenmerkt

om ze per soort te kunnen recyclen.

Defecte en lege accu’s moeten vol-

gens richtlijn 91/157/EEG worden ge-

Explosietekeningen en informatie over vervan-

Meetwaarden vastgesteld volgens 2000/14/EG

(1,60 m hoogte, 1,0 m afstand) en EN ISO 5349.

Het A-gewaardeerde geluidsdrukniveau van de ma-

chine bedraagt kenmerkend: geluidsdrukniveau

73 dB (A); geluidsvermogenniveau 84 dB (A).

Kenmerkend is dat de trillingen van hand en arm ge-

ringer zijn dan 2,5 m/s

Wij verklaren op eigen verantwoording dat dit pro-

duct voldoet aan de volgende normen en norma-

tieve documenten: EN 774, EN 50 144, EN 60 745

volgens de bepalingen van de richtlijnen

89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Het gegarandeerde geluidsvermogen-

is lager dan 89 dB (A). Waarderingsme-

thode van de conformiteit volgens aanhangsel V.

Leinfelden, 01.04.2004.

Dr. Egbert Schneider Dr. Eckerhard StrötgenSenior Vice President Head of ProductEngineering CertificationRobert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Wijzigingen voorbehouden

Conformiteitsverklaring
