MANUALE UTENTE CK3400 LS-GPS PARROT

La Tecnologia Bluetooth® consente di stabilire delle Communicationi vocali e di datitramite un collegamento radio a distanza ravvicinata. Tale Tecnologia consente la comunicazione tra diversi dispositivi elettronici come ad esempio Telefoni e kit mani libere.

Parrot vanta una lunga esperienza nella gestione del segnale e del riconoscimento vocale che le hanno consentito di introdurre sul mercato un kit mani libere con una qualità audio superiore delle comunicazioni.

Grazie di aver acquistato un kit mani libero Parrot. Con il kit Parrot 3200 LS-Color, è possibile effettuare chiamate Telefoniche dall'automobile tenendo le mani sul volante.

Parrot 3200 LS-Color rappresenta un kit unico nel suo genere, grazie all'interfaccia colorata e allo sfondo personalizzabile. Funzione come una reale estensione del Telefono portatile.

Confidiamo nella piena soddisfazione dei nostri utenti.

CONTENUTO DELLA CONFEZIONE

Display LCD a color.
Cavo per l'installazione.
Scatola elettronica.
Manuale d'istruzioni.
Supporti di fissaggio.
Microfono.

INSTALLAZIONE

Scegliere la posizione del display a colori nell'abitacolo dell'autoveicolo.

Si consiglia di posizionarlo al centro del cruscotto oppure accanto al posto di guida. Assicurarsi di disporre di un buon angolo di visione sullo schermo e che quest'u-

timo non disturbi la visione della strada. Una volta installato e messo in funzione il kit mani libero, sare possibile regolare la luminosità dello schermo.

La presa del microfono può essere inserita in due puncti a scelta: direttamente sul lato dello schermo oppure sul cavo collegato nella parte inferiore dello schermo. Il microfono viene posizionato alla sinistra del retrovisore per una migliorie qualità audio. Il cavo di installatione è dotato di prese " ISO " e di un'uscita di linea " line out " per collegarsi direttamente all' amplificatore se disponibile.

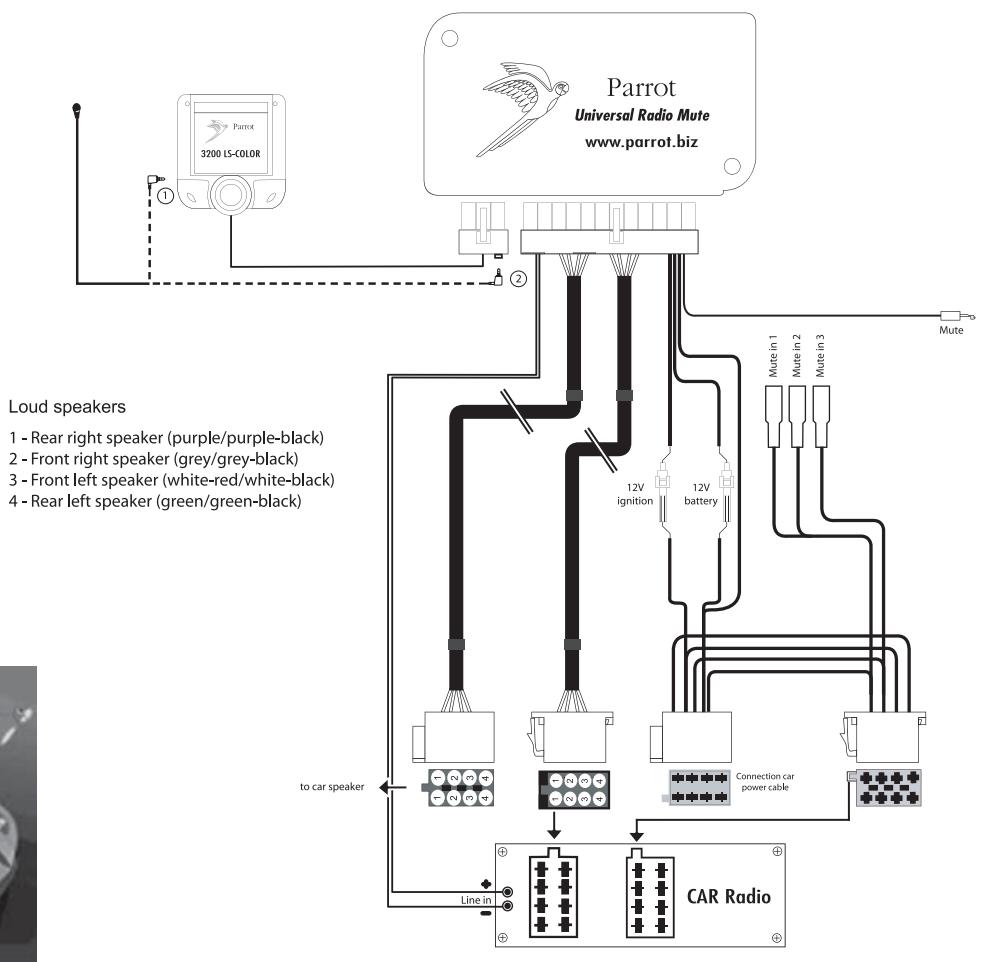

Autoradio con ingressi di linea '' line in '' :

Utilizzato preferibilmente quello tipo di connessione collegando i cavi marrone e bianco (o rosso e nero), nonché il cavo giallo della funzione Mute sul retro dell'autoradio.

Autoradio con PRESE " ISO " :

Scollegare i fasci dei cavi audio e di alimentazione dell'autoradio. Collegare i connettori femmina del cavo del kit all'autoradio.

Collegare i fasci dei cavi audio e di alimentazione del veicolo ai connettori maschio;Se l'autoradio è dotata di un ingresso Mute, collegare il filo giallo del cavo del kit a uno degli ingressi Mute 1,2 o 3.

Autoradioenza prese " ISO " :

É necessario procurarsi un cavo adattatore "ISO".

Installazione del cavo del kit :

. Il filo rosso del cavo di alimentazione deve essere collegato all'ingresso 12 V con flusso continuo, il filo arancione al 12 V post-contatto e il filo nero alla massa.
. Verificare lo schema elettrico del fascio di cabaggio dell'alimentazione ISO dell'autoradio. Su alcune vetture è necessario invertire le posizioni dei fili rosso e arancione. Questa operazione viene effettuata simplicamente invertendo i due porta fusibili.
. Non collegare il filo arancione all'ingresso 12 V con flusso continu, in quanto ciò potrebbe provocare lo scaricamento della batteria del veicolo.

Verifica dell'installazione :

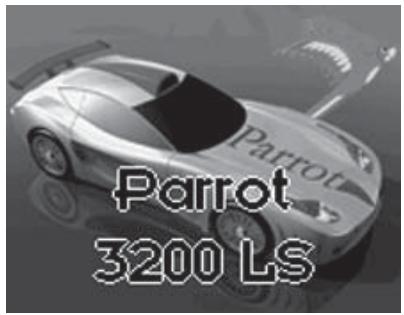

Se il kit 3200 LsColor è installato correttamente, sullo schermo viene visualizzato il messaggio " arrivederci " al momento dello spegnimento del contatto del veicolo. In caso contrario, significa che il 12V della chiave e il 12V con flusso continu sono stati invertiti. In quello caso, invertire i due porta fusibili del cavo di alimentazione del kit.

INTERFACCIA CON IL TELEFONO :

Primo utilizzo

Durante la prima accensione, è necessario gemellare il Telefono con il kit 3200 LS-Color.

. Attivare la connessione Bluetooth sul proprio telefono cellulare.
. Sul kit mani libero, scorrere i menu dato: Preferenze, Gemellaggio telefono... e selezionare l'opzione corrispondente al Telefono in uso. Viene visualizzato sullo schermo un codice PIN a 4 cifre, da memoriz-zare.
Effettuare una ricerca delle periferiche : Per maggiori informazioni su questa operazione,fare riferimento al manuale di istruzioni del Telefono cellulare (capitolo Bluetooth) oppure consultare il nostro site Web all'indirizzo : www.parrot.biz/guide_chm/3200LS COLOR/index.html
. Una volta terminata la ricerca, sul Telefono viene visualizzata la dicitura " Parrot 3200LS / Parrot 3400LS".

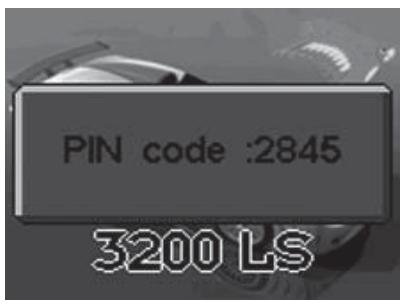

. Selezionare il kit, quindi il Telefono richiede l'immissione di un codice : digitare digitare il codice visualizzato sullo schermo del kit, quando convalidare sul Telefono.
. Il messaggio " Gemellaggio in corso " viene visualizzato sullo schermodel kit.
. Una volta avvenuto lo scambio di dati, sul 3200 LS-Color viene visualizzato il messaggio " gemelloggio completato".
A Anything, il kit 3200 LS-Color si collega al Telefono. Una volta stabilita la connessione, il logo Bluetooth viene visualizzato sullo schermo (ad eccezione di alcuni Telefoni che utilizzato il profilo Headset).

. Alcuni Telefoni offrono delle funzialità aggintive come ad esempio la visualizzazione del nome del Telefono sullo schermo del kit, la visualizzazione del livello di rete e di carica del Telefono nonché il nome dell'operaatore Telefonico in uso.

I menu sono quindi accessibili e i rispetti vomi vengono enunciati dal kit mani libere facendo ruotare la manopola. Accedere ai menu premendo il pulsante verde (o la manopola). Per uscire, premere il pulsante rosso.

E ora possible utilise il kit mani libere per comunicare.

. Ricezione di una chiamata : premere il pulsante verde per rispondere alla chiamata.
Per riagganciare : premere il pulsante rosso.
. Funzione Ripetizione ultimo numero : premere e tenere premuto per due secondi il pulsante verde del kit per richiamare l'ultimo numero composto.
- Regolazione volume: far ruotare la manopola durante la comunica-zione per regolare il volume.

FUNZIONALITA

Sullo schermo del kit vengono visualizzate le informazioni principali del Telefono, in particolare la rubrica.

Caricamento automatico della rubrica Telefonica.
Visualizzazione del nome e dell'imagine del chiamante.
Richiamo dei contatti medianteistema di riconoscimento vocale del kit.
Interruzione dell'autoradio durante la comunicazione.
Registro chiamate.
Regolazione del volume durante la comunicazione.
Gestione dell'avviso di chiamata.
Richiamo automatico dell'ultimo corrispondente.
Modifica dello sfondo dello schermo.
Regolazione della luminosità.
Selezione della suoneria.
Scelta della lingua.
DTMF: in caso di chiamata del servizio di messaggeria, premere la manopola per accedere ai numero che consentono di gestire i propri.
messaggi.

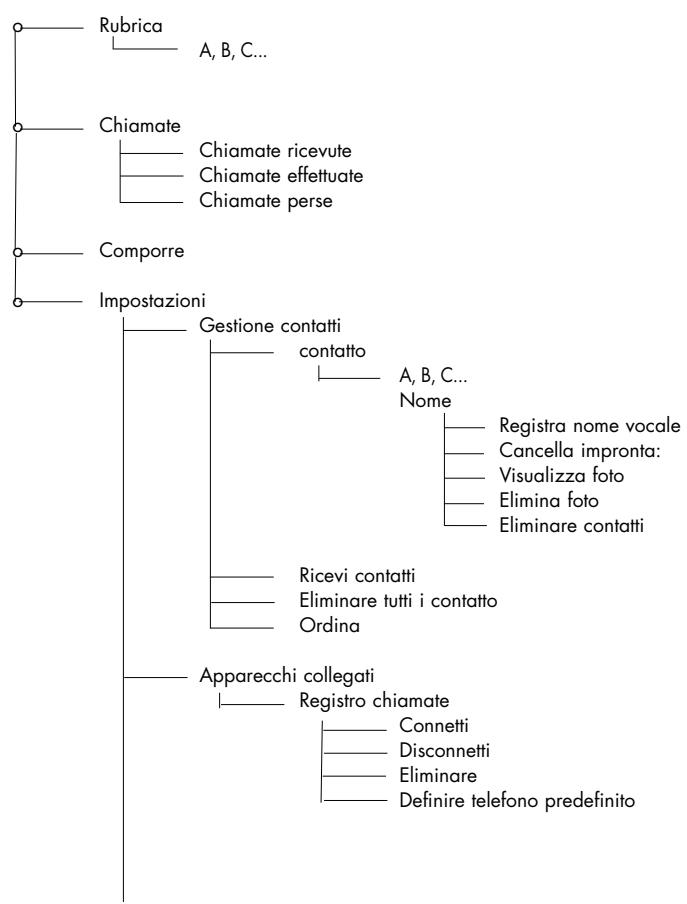

MENUS

Collegare telefono

Altri Telefoni

Telefono HS

P800/P900

Windows CE

Samsung E530/E720

Lingua

Automatico

English...

Commando voc.

• Selez. Ricon.Voc.

Kit Viva Voce

Parole chiave

Ufficio, Casa, Cellulare, Generico, Altro

Visualizzazione

Illuminazione

Zoom rubrica

Sfondo

Tema di colore

Audio

Volume

Menu vocali

Suoneria

Risposta automatica

Informazioni

Aggiornamento del software

ACCESSO AI MENU

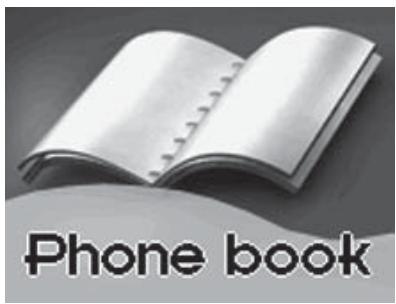

Rubrica

Dopo aver eseguito il gemellaggio con il kit 3200 LS-Color, la sincronizzazione della rubrica viene avviata automaticamente (^*) . Al termine dell'operazione (sincronizzazione completata), sare è possibile accedere alla rubrica del Telefono dal kit mani libero. Per accedere alla rubrica e chiaremare un corrispondente, rotare la manopola per accedere ai menu, quando selezionare Rubrica. Far scorrere le lettere fino al raggiungimento della prima lettera del nome della persona e convalidare. Verranno visualizzati il nome e i differenti numero Telefonici della persona.. Successivement, selezionare il numero Telefonico da chiaremare.

(*) in base al modello di Telefono Bluetooth. Consultare il site Internet all'indirizzo www.parrot.biz per le informazioni più recenti relative alla sincronizzazione.

Registro chiamate

Questo registrar visualizza l'élenco delle chiamate ed è suddiviso in tre sottomenu: Chiamate perse / Chiamate ricevute / Chiamate effettuate.

Si sincronizzza automaticamente con quello del Telefono (*) ed è possibile accedervi per richiamare un correspondente di cui si è persa la chiamata.

• Selezionare il contatto da questi menu.
  Premere la manopola o il pulsante verde per richiamare.

(*) in base al modello di Telefono Bluetooth.

Composizione numeroi

Selezionare quello menu per comporre un numero direttamente dal kit.

• Ruotare e premere la manopola per selezionare un numero.
  L'icona con il cestino cancella l'ultimo numero digitato.
• Una volta composto il numero, premere il pulsante verde per inoltrare la chiamata.

PREFERENZE

Questo menu consente un utilizzo più confortevole del kit 3200 LS-Color.

Gestione dei contatti

Questo menu consente di gestire i contatti del Parrot 3200 LS-Color. Una volta selezionato il contatto nell'elenco (accedere al menu per la gestione dei contatti), sare possibile registrar o eliminare un nome vocale, visualizzare o cancellare la fotografia oppure eliminare il contatto alla rubrica.

Per ricevere un contatto con la fotografia associata (se supportata dal Telefono in uso), selezionare l'opzione Ricerca di un contatto. Dal Telefono, selezionare il contatto da inviare mediante connessione Bluetooth al kit mani libere. Da questo momento, quando si riceve una chiamata da tale contatto, sullo schermo del kit vengono visualizzati il nome e la fotografia.

Fare riferimento al manuale di istruzioni del Telefono oppure consultare il sito Web all'indirizzo www.parrot.biz/guide_CHM/3200LS Color/index.html

Contacts ma...

Manage contacts

Delete all contacts

Receive contacts

Sort order

RICONOSCIMENTO VOCALE

Scelta del riconoscimento vocale

Ilsystemadi riconoscimento vocale del kit 3200 LS-Color è più completo e soft- ticato di quelli presenti nei Telefoni e funzione anche in ambienti rumorosi.

• Reco carkit: i nomi vocali selezionati sono quelli registrati nella memoria del kit mani libere.
• Reco Telefono: i nomi vocali selezionati sono quelli registrati nella memoria del Telefono.

Parole chiave

La registrazione di queste parole chiave consente all'utente di Telefonare mantenendo le mani sul volante. É possible controllare tutte la comunicazionetramite la voce.

Parole chiave: Casa, Ufficio, Portatile, Generale, Altro.

Le parole chiave consentono di selezionare il numero di Telefono desiderato quando un contatto dispone di diversi recapiti. Tutte le parole chiave devono essere registrate per poter essere convalidate.

Una volta registrate le parole chiave, è necessario eseguire la sequenza segunte per effettuire una chiamata utilizzando il systemi di riconoscimento vocale :

Premere il pulsante verde e, dopo il bip, pronunciare : " Anna...(bip)...Ufficio...

". Verrà inoltrata la chiamata a Anna, sul numero di Telefono assegnato all'ufficio.

Per riceveve una chiamata in entrata con il riconoscimento vocale, è sufficiente pronunciation la parola "Telefono".

Dispositivi gemellati

Il kit 3200 LS-Color consente inoltre di gemellare fina a 5 Telefoni Bluetooth,
anche se è possibile collegarne solo uno per sessione.

Il menu Dispositivi gemellati vi consente di collegare, scollegare o eliminare un Telefono alla memoria del kit.

Dal menu Definire Telefono predefinito, è possible controllare la priorità attribuita al Telefono Bluetooth se sono gemellati più Telefoni presenti contemporaneamente nella vettura.

Attenzione :

Durante l'eliminazione di un gemellaggio, tutti i nomi vocali attribuiti ai contatti di quel particolare Telefono verranno persi.

Abbinamento di un Telefono

Prima di abbinare il Telefono Bluetooth è necessario attivare la modalità corrispondente al Telefono Bluetooth in uso.

Le modalità disponibili sono :

Unalto telefono
- Telefoni Headset
- P800-P900
- Windows CE
- Sony-Ericsson K600, W800, K750
Samsung E530, E720,
Samsung D500, Sagem My-X8
Motorola iDEN 605
Samsung Z140, Z300, Z500

Una volta selezionata la modalità, viene visualizzato un codice a 4 cifre (casuale). Avviare la ricerca delle periferiche Bluetooth dal Telefono. Dopoe avere individuato il kit mani libero, selezionario e insertire il relativo codice.

Note: per una maggiore compatibilità con i Telefoni, possono essere aggiunte delle modalità di abbinamento nelle versioni successive.

Lingua

Selezionare la lingua di visualizzazione dei menu del kit 3200 LS-Color.

Visualizzazione

Sono disponibili 5 voci per la personalizzazione della visualizzazione delle informazioni :

. Luminosità : utilizzato la manopola per selezionare il livello desiderato e convalidare facendo cli clica sulla manopola.
. Zoom rubrica : consente la visualizzazione su 3 o 4 righe nel menu Rubrica.
. Sfondo : consente di selezionare un'immagine di sfondo per lo schermo.
. Tema : corrisponde alla selezione di un tema di colore.

Suoni

. Volumi : utilizzare la manopola per regolare il livello del volume della comunicazione e il livello di sensibilità dei microfoni.
. Menu vocali : regolare il volume dei comandi del kit mani libere al livello desiderato.
. Selezione della suoneria : per i telefoni che non consentono la selezione delle suonerie per le chiamate in entrata, selezionare la suoneria desiderata da abbinare ai diversi corrispondenti.

Risposta automatica

Attivare esta modalità se si desidera che il kit 3200 LS-Color risponda automaticamente alle chiamate in entrata.

Informazioni

Questo menu consente di consulare le informazioni relative alla versione del software.

AGGIORNAMENTO

É possibile aggiornare la versione del software in uso del kit 3200 LSColor tra-mite Bluetooth. Attivare esta modalità prima dell'aggiornamento.

L'aggiornamentoiene eseguito tramite connessione Bluetooth da un computer dotato di technologia Bluetooth.

L'aggiornamento consente di installare le nuove funzionalità disponibili e di migliorare la compatibilità con le funzioni avanzate di un maggior numero di Telefoni.

Visitare il nostro site Web per maggiori informazioni : www.parrot.biz.

Parrot 3400 LS-GPS

Il kit Parrot 3400 LS-GPS contiene un modulo GPS (Global Positioning System - Sistema di posizionamento globale) che consente l'accesso alla posizione istantanea del veicolo. Questa informazione è disponibile con Bluetooth su un canale accessibile alla maggior parte dei PDA e degli Smartphone, se quosti sono dotati di un programma di navigazione.

Procedura di collegamento al servizio GPS

Se il PDA o lo Smartphone sono dotati di un applicativo per la navigazione, bastardà accoppiare il dispositivo periferico a Parrot 3400 ed aprire un collegamento dellaserieBluetoothverso la porta GPS (il numero della porta seriale che più essere usata dipende dal PDA o dallo Smartphone stessii).Sull'apparecchio la configurazione da impostare è NMEA 0183v2 9600, se il programma di navigazione richiede tale informazione.

Sono possibili alcuni stati :

• Stato 1: Non collegato al GPS - Senza fix (icona satellite griglia).
• Stato 2: Non collegato al GPS - Con fix (icona satellite colorata).
• Stato 3: Collegato al GPS - Senza fix griglia, con un symbolo d'emissione).
• Stato 4: Collegato al GPS - Con fix (icona satellite colorata, con un simbolo d'émissione).

Nota: fix indica che i dati satellitari ricevuti dal kit a mani libere sono validi.

Procedura di collegamento al servizio GPS :

1. Se si è gli collegati a Bluetooth con il Telefono:

• Staccare il Telefono (premere per 2 sec il pulsante rosso del kit a mani libere). Il kit a mani libero si trovava quando allo stato 1 o 2 (se il fix è stato portato a termine).
• Dal programma di navigazione (installato sul PDA o sullo Smartphone), collegarsi al servizio GPS del 3400 LS-GPS. Il kit a mani libere si trovavaosi allo stato 3 o 4.
• Una volta collegato, sotto l'icona satellite apparirà il symbolo d'emissione. Se il satellite è colorato, il fix è stabilito (kit mani libero allo stato 4). Saràancheindicata la distanza percorsa che appare sull'angolo superiore destro dello schermo.
• Una volta stabilito il collegamento GPS, il kit si riconnette automaticamente al servizio Telefonico del Telefono.

2.Se non si è collegati con il Telefono a Bluetooth:

• Dal programma di navigazione (installato sul PDA o sullo Smartphone), collegarsi al servizio GPS del 3400 LS-GPS. Il kit mani libere si trovava allo stato 3 o 4.
• Una volta collegato, sotto l'icona satellite apparirà il symbolo d'emissione. Se il satellite è colorato, il fix è stabilito (kit mani libero allo stato 4). Saràancheindicata la distanza percorsa che appare sull'angolo superiore destro dello schermo.
  Si può ora accoppiare/collegare il Telefono.

Indicazioni vocali per la navigazione

Una volta collegato il servizio GPS, è possibile ascoltare le istruzioni vocali tramite gli altoparlanti veicolari. La navigazione avverrà casi nelle migliori condizioni (tale funzionalità è disponibile solo in certi tipi di PDA o Smartphone e può dipendere dal programma).

Allo scopo è sufficiente après il servizio auricolare/cuffia auricolare del PDA o dello Smartphone disponibile nel kit a mani libere.

Quando si è collegati al GPS dal kit a mani libero, le chiamate entranti ed uscenti sono gestite automaticamente per permettere l'utilizzo del servizio Telefonico nelle migliorioni condizioni.

MENUGPS

In esta rubrica si può disattivare completeness il GPS per evitare che qualcuno si colleghi a tale servizio.

Si troverannoanche menu che consentono di personalizzare lo schermo una volta collegati al GPS: numero di satelliti, distanza (chilometri o)..

Note: se il veicolo è dotato di un parabrezza atermico, la riscizione del segnale GPS può essere di cattiva qualità. In quello caso, è possibile aggiungere un'antenna esterna, che si connetta a tergo dello schermo. Cont Attate il vostro fornitore per informazioni sulla disponibilità.

HOT-LINE

É disponibile una hot-line per gli utenti. Gli utenti possono contattare la hot-line tramite e-mail o tramite chiamata Telefonica.

La hot-line è disponibile dal lunedi al venerdi con orario continuato dalle 9 alle 18 (ora italiana).

Per ulteriori informazioni, visitare il site Internet www.parrot.biz.
