Marca	Parrot
Modelo	CK3400 LS-GPS
Tipo de producto	Kit manos libres Bluetooth con módulo GPS integrado
Funciones principales	Llamadas manos libres, navegación GPS, reconocimiento de voz, sincronización de la agenda telefónica, pantalla a color, comando de voz, registro de llamadas, doble llamada, actualización de software por Bluetooth
Alimentación	12 V CC (batería del vehículo)
Conectividad	Bluetooth (perfil manos libres y GPS), salida de línea para autorradio
Pantalla	LCD a color, fondo de pantalla personalizable, ajuste de brillo
GPS	Módulo GPS integrado, protocolo NMEA 0183 v2 a 9600 baudios, conexión serie Bluetooth para PDA/Smartphone
Reconocimiento de voz	Grabación de huellas vocales para contactos y palabras clave (Casa, Oficina, Móvil, General, Otro)
Emparejamiento	Hasta 5 teléfonos Bluetooth, solo uno conectado a la vez
Instalación	Conectores ISO, micrófono ubicado cerca del espejo retrovisor, antena externa opcional para parabrisas atérmico
Mantenimiento y limpieza	Limpiar la pantalla con un paño suave y seco
Seguridad	No obstruir la visión del conductor, instalación recomendada por un profesional
Piezas de repuesto y reparabilidad	Antena GPS externa disponible como opción, actualización de software por Bluetooth
Información general	Manual de instrucciones disponible en varios idiomas, soporte técnico por teléfono y correo electrónico

Preguntas frecuentes - CK3400 LS-GPS PARROT

¿Cómo emparejar mi teléfono con el Parrot CK3400 LS-GPS?

Encienda el kit, navegue hasta 'Preferencias' > 'Emparejar teléfono...'. Aparecerá un código PIN de 4 dígitos. En su teléfono, active Bluetooth, busque dispositivos y seleccione 'Parrot 3200LS / Parrot 3400LS'. Introduzca el código PIN mostrado. El emparejamiento finaliza cuando se muestra 'Emparejamiento completado'. Algunos teléfonos requieren seleccionar el modo correspondiente (ej: Otro teléfono, P800/P900, etc.).

¿Cómo usar el GPS del Parrot 3400 LS-GPS?

El módulo GPS integrado proporciona su posición vía Bluetooth. Para usarlo, empareje su PDA o smartphone con el kit, luego conéctese al servicio GPS mediante una aplicación de navegación. Configure el puerto serie de salida con NMEA 0183 v2 a 9600 baudios. Un ícono de satélite coloreado indica una fijación válida. También puede escuchar las instrucciones de voz a través del perfil manos libres.

¿Cómo hacer una llamada con el reconocimiento de voz?

Presione el botón verde, espere el pitido, luego diga el nombre del contacto (ej: 'Nicolás'). Un segundo pitido le invita a decir la palabra clave del número (ej: 'Oficina'). La llamada se inicia. Debe primero grabar las huellas vocales en el menú 'Reconocimiento de voz' > 'Reco kit' y las palabras clave.

¿Cómo sincronizar mi agenda telefónica?

La sincronización comienza automáticamente después del emparejamiento. Una vez finalizada, la agenda de su teléfono es accesible desde el menú 'Agenda' del kit. Puede desplazarse por las letras y seleccionar un contacto para llamarlo. Esta función depende del modelo de teléfono Bluetooth.

¿Qué hacer si el GPS no se fija?

Asegúrese de estar en exteriores con vista despejada del cielo. Si el parabrisas es atérmico, la señal GPS puede verse afectada; instale una antena externa (opcional) en la parte trasera del espejo. Verifique también que el servicio GPS esté activado en el menú 'GPS' del kit.

¿Cómo cambiar entre el teléfono y el GPS?

El kit gestiona automáticamente las conexiones. Si está conectado al GPS, las llamadas entrantes y salientes tienen prioridad y el servicio de telefonía se reanuda automáticamente. Para desconectar el GPS, desactívelo en el menú 'GPS' o desconecte el dispositivo de navegación.

¿Cómo actualizar el software del kit?

Active el modo 'Actualización' en el menú 'Información'. Desde una computadora con Bluetooth, conéctese al kit y transfiera la nueva versión. Visite www.parrot.biz para los archivos de actualización e instrucciones.

¿Puedo usar el kit con varios teléfonos?

Sí, puede emparejar hasta 5 teléfonos Bluetooth. El menú 'Dispositivos emparejados' permite definir un teléfono preferido. Solo un teléfono puede estar conectado a la vez, pero el kit se reconecta automáticamente al último teléfono usado.

¿Cómo ajustar el volumen y el brillo?

Durante una llamada, gire la rueda para ajustar el volumen de la comunicación. En el menú 'Pantalla', puede ajustar el brillo, el zoom de la agenda, el fondo de pantalla y los temas de color. El volumen de las indicaciones de voz se ajusta en 'Sonidos' > 'Menús hablados'.

¿Qué hacer si el kit no se apaga después de desconectar el contacto?

Esto indica que los cables de alimentación están invertidos. Verifique el cableado: el cable rojo debe estar en el +12V permanente y el cable naranja en el 12V después del contacto. Invierta los dos portafusibles en el cable de alimentación del kit para corregirlo.

MANUAL DE USUARIO CK3400 LS-GPS PARROT

La Tecnología Bluetooth® permite建立起 comunicaciones de voz y datos mediante un enlace de radio de corta distancia. Permite a numerousos equipos electrónicos comunicarse entre sí, especiallya los Telefonos y kits de manos libres.

Parrot sacá provecho de sus muchos años de experiencia en el tratamiento de la seals y el reconocimiento de voz para introducir un kit de manos libres con una calidad de audio superior durante lacomingsión.

Gracias por adquirir este kit de manos libres Parrot. Con el Parrot 3200 LS-Color pourraitEARlllamadastelefONicasdesuscocheinsolutarlasmanos del volante.

Con su interfaz a color y su fondo de pantalla personalizable, el Parrot 3200 LS-Color es el kit de manos libres más fácil de utiliser. Funciona como una verdadera prolongación de su téléphone móvil.
Confíamos en que le proportionsará una satisfacción total.

CONTENIDO DEL EMBALAJE

Pantalla LCD de color.
Cable de instalación.
Caja electrónica.
Manual de empleo.
Soportes de sujeción.
Micrófono.

INSTALACION

En primer lugar, elija el emplazimiento de la pantalla de color en el Habitaculo del vehiculo.
Le aconsejamos que la Coloque en el centro del salpicadero ooca del conductor.
Cerciórese de tener un buena angulo de visión de la pantalla y que esta no obstaculice el camino de visión de la carretera. Una vez instalado y=puesto en marcha el kit de manos

libres podra regular la luminosidad de la pantalla.

La connexion del micrófono se instala en dos lugares a su elección. Directamente en la parte lateral de la pantalla o en el cable conectado en la parte inferior de la pantalla. El micrófono se coloca a la izquierda del retrovisor para Obtener una mejor calidad de audio.

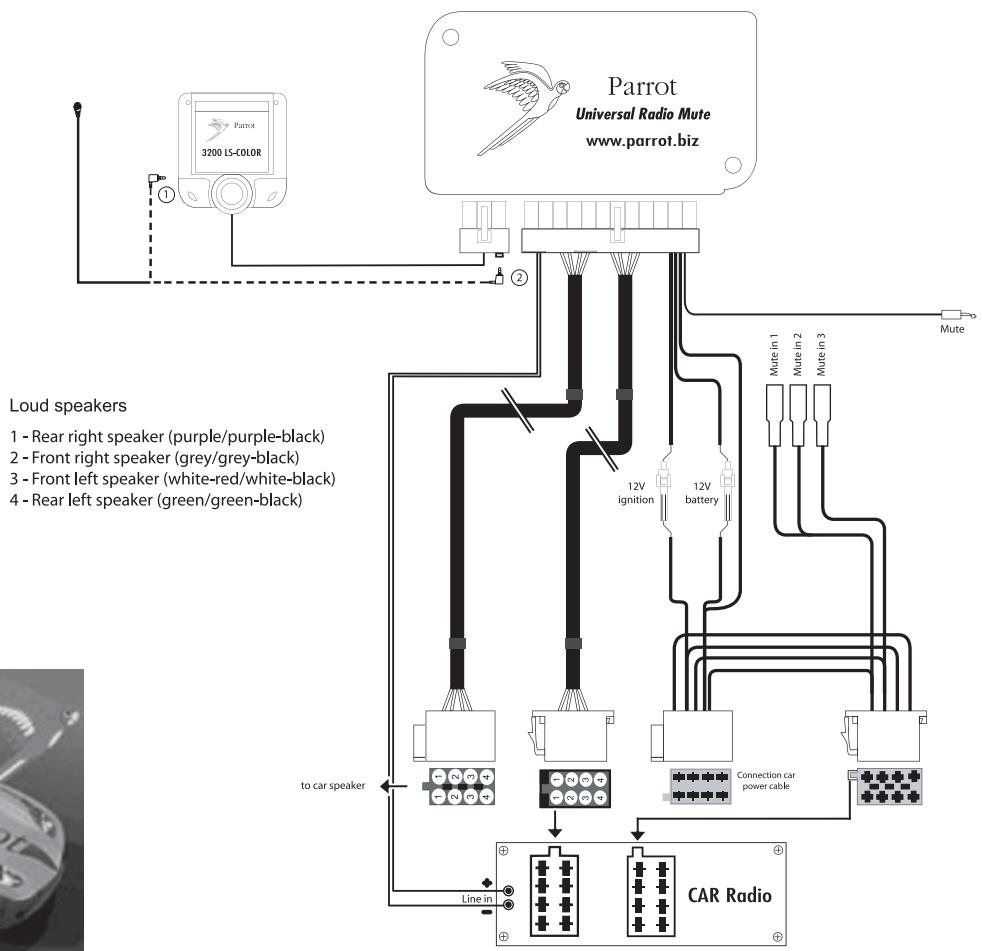

.El cable de instalación llama dos conectores "ISO", asi como una calidad "line out" para conectarse directamente al amplificador, si es que dispone de uno.

Autorradio con entradas "line in":

Utilice preferentemente this tipo de connexion. Para ella, debe conectar los cables marrón y blanco (o rojo y negro), asi como el hilo amarillo del "Mute" en la parte posterior de su autoradio.

Autorradio con conectores "ISO":

Desconecte los cables de audio y de alimentacion de la autoradio. Conecte los conectores hembra del cable del kit a la autorradio. Conecte los cables de audio y alimentacion del vehiculo a los conectores machos.

Si la autorradio va equipado con una entrada "Mute", conecte el cable amarillo del cable del kit a una de las entradas "Mute" 1, 2 o 3.

Autoradio sin conectores "ISO":

Debe consequir un cable adaptor "ISO".

Instalacion del cable del kit:

El hilo rojo del cable del kit debe conectarse a los +12V permanentes, el hilo naranja a los 12V afterwards de contacto y el hilo negro a casa.

. Compruebe el esquema eletrico de los cables "ISO" de la autorradio.

En algunos vehículos, hay que invertir los hilos rojo y naranja.

Esta operation se realiza simplement invirtiendo los dos portafusibles.

. No conecte el hilo naranja a los 12V permanentes, ya que correría el riesgo de descargar la bateria del vehiculo.

Comprobación de la instalación:

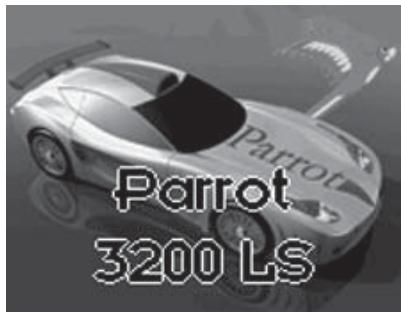

. Si se ha instalado bien el 3200 LS-COLOR, deben ver en la pantalla el mensaje "hasta bajo" cuando corte el contacto del coche.

En caso contrario, ello es sintoma de que los 12V de la llave y los 12V permanentes están invertidos.

En este caso, invierta los dos portafusibles del cable de alimentacion del kit.

Parrot

3200LS

Cuandoonga en tnsion por primera vez el 3200 LS-COLOR,debera acoplar eltelefon al kit.

Active el Bluetooth de su téléphone.
. En el kit manos libres, navegue en los manos hasta: Preferencias, Acoplar Telefono..., y seleccion la optacion correspondiente a su Telefono. Aparecerá en la pantalla un numero PIN de 4 cifras. Memorícelo.
. Busque los periféricos: Para más información sobre esta operation, consulte el manual de su téléphone (capitulo de Bluetooth) o consulte nuestrositu Web:

www.parrot.biz/guide_chm/3200LS COLOR/index.html

. Una vez realizada la búsqueda, aparece "Parrot 3200LS / Parrot 3400LS" en su téléphone.

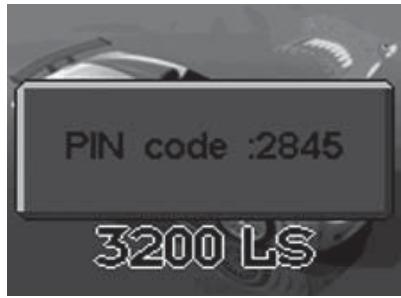

. Seleccione el kit; el Telefono le pedirá que introduzca un número: teclee el número que aparece en la pantalla del kit y y confirmrne en su número.
. En el kit, aparece "Acoplamente en bajo".
. Una vez intercambiados los datos, en el 3200 LS-COLOR aparece "Acoplamento terminado".
. El 3200 LS-COLOR se conectaráentries a su téléphone. Una vez realizada la connexion, apareceré el logo Bluetooth en la pan talla (salvo en algunos Telefonos que/utilcen el perfil Headset).

. Algunos Telefonos ofrecen funcciones adcionales, como poder ver el nombre del Telefono en la pantalla del kit, ver los niveles de red y de bateria asi como el nombre del operador.

Tras esta operación, ya se pueda acceder a los manos y el kit de manos libres dice su nombre cuando se le gira la rueda. Entre en los manos pulsando el botón verde (o la rueda). Para salir, pulse el botón rojo

Ya puede usar ahora el kit de manos libres para comunicarse.

. Recepación de una llamada: pulse el botón verde para atender la llamada.
. Colgar una llamada: pulse sobre el botón rojo.
. Función Bis: pulse durante dos segundos en el botón verde del kit para MARCAR elultimate numero al que ha llamado.
. Regulación del volumen: gire la rueda durante unacomings, para regular el volumen.

FUNCIONES

En la pantalla del kit, encontrar las principales informaciones sobre el téléphone, principalmente su agenda.

Descarga automatica de la agenda Telefonica.
Presentación del nombre y laImagen de la persona que llama.
- Llamada de contactos, mediante el reconocimiento de voz del kit.
Corte de la autoradio durante lacomingsicacion.
Diario de llamadas.
Regulación del volumen durante lacomingscación.
Gestión de llamadas.
Marcación automática delultimate número.
Cambio del fondo de la pantalla.
Regulación de la luminosidad.
- Selección del sonido de la llamada.
Regulación delidioma.
DTMF: when reciba una llamada de su mensajeria, pulse en la rueda para acceder a las cifras que permiten gestionar sus mensajes.

Note: la mayoría de estas functiones depende del téléphone que ugstedonga.

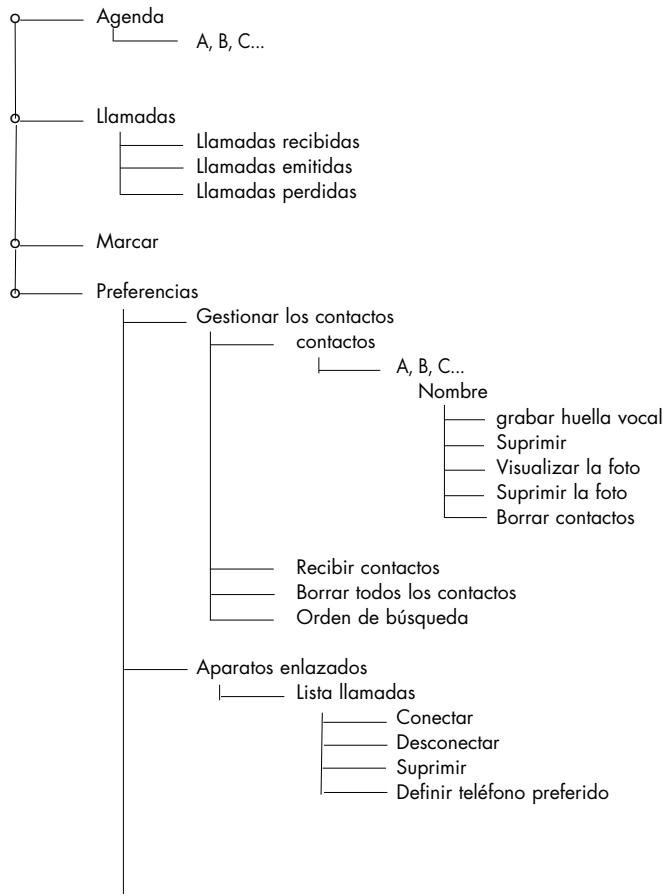

MENUS

Enlazar telfono

Otrostelefono

telefonoHS

P800/P900

Windows CE

Samsung E530/E720

Idiomaa

Automático English..

Inst. vocales

Selección reco vocal

telefono Kit man

Palabras clave
— Trabajo, Domic

Visualización

• Iluminación
• Zoom agenda
• Fondo de pantalla
• Tema de color

Sonido

Volume Menús orales Melóía

Respuesta automática

Información

Actualizacion del software

ACCESO A LOS MENÜS

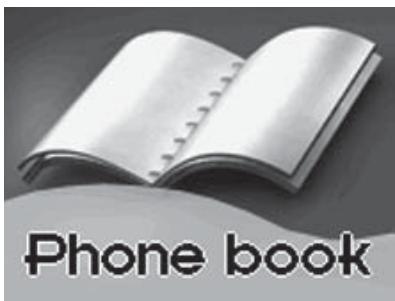

Agenda

Una vez acoplado el 3200 LS-COLOR, arranca automatistically la sincronización de la agenda (*). Al finalizar esta (sincronización terminada), se pueda acceder a la agenda del téléphone desde la pantalla del kit de manos libres. Para acceder a ella y llamar a algoquien, gire la rueda para acceder a los menos y, bajo, selección Agenda. Haga pagar las letras hasta llegar a la primera letra del nombre de la persona en cuestion y confirmre la selección. Verá el nombre y los differentes número de téléphone de esta persona.

(*) Depende del Modelo de téléphone Bluetooth. Para poder la informacion másrecente acerca de la sincronizacion,visite我们的sito internet www.parrot.biz.

Diario de llamadas

TEsta funcn presenta la lista de llamas y se divide en tres submenus: Llamadas perdidas / Llamadas recibidas / Llamadas emitidas. Se sincroniza automatistically con el del téléphone (^*) , y pueda acceder a el para llamar a quien con el que no ha podido contactar antes.

• Seleccione el contacto desde thesezosnues.
• Pulse la rueda o el botón verde para llamar.

(*) Depende del modelo de téléphone Bluetooth.

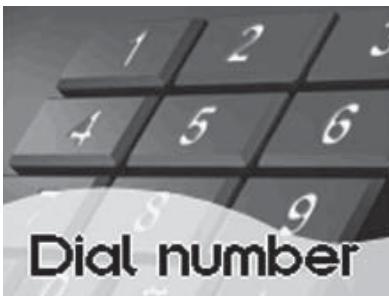

Marcar

Selección este menu para marcar un número directamente desde el kit.

Gire y pulse la rueda para selectionar un digito.
El icono de papelera borra elultimate digito.
- Una vez marcado el número, pulse el botón verde para llamar.

PREFERECIAS

Este menu le permite utiliser comodamente el 3200 LS-COLOR.

Gestión de los contactos

Este menus le permite gestionar los contactos del Parrot 3200 LS-Color. Una vez seleccionado el contacto en la lista (acceder al Menu Gestionar los contactos),ouldr grabar o suprimir un registrar de voz,ver o suprimir la Foto, o eliminar este contacto de la agenda.

Para recibir un contacto con la Foto asociada (si el téléphone Tiene la capacité suficiente), seleccione Recibir un Contacto. Elija desde su Telefono elcontacto que Bluetooth debe enviar al kit manos libres.A partir de semomento, cuando esta persona le llama, apareceran su fot y su nombre enla pantalla del kit.

Consulte el manual deemploi del téléphone o visite www.parrot.biz/guide_CHM/3200LS Color/index.html.

Contacts ma...

Manage contacts

Delete all contacts

Receive contacts

Sort order

Elección del Reconocimiento de voz

El Reconocimiento de voz del 3200 LS-Color es más completo y robusto que el de los Telefonos, y funciona en entornos ruidosos.

• Reco carkit: las voces seleccionadas son las que estáGrabadas en la memoria del kit de manos libres.
• Reco Telefono: las voces seleccionadas son las que estáGrabadas en la memoria del Telefono.

Palabras clave

La grabación de palabras clave le.permite llamar por téléphone sin tener que soltar las manos del volante. Podrá controlar toda la communicator con la voz.

Palabras clave: Domicilio, Oficina, Móvil, General, Otros.

Las palabras clave permiten selectionar el número de téléphone deseado cuando un contacto tiene variedes Telefonos asociados. Para que seean validas, todas las palabras clave deben grabarse previamente.

Una vez grabadas las palabras clave, deben realizar la secuencia importante para realizar una llama mediante el reconocimiento de voz:

Pulse el botón verde, y tras el bip, diga: "John Smith...(bip)...Oficina...". Y llamará al número de Telefono de la oficina de John Smith".

Aparatos acoplados

El 3200 LS-Color le permite acoplar hasta 5 Telefonos Bluetooth, teniendo en cuenta que solo uno de ellos coulda estar connectado durante una sesión.

El menu de Aparatos acoplados le permite conectar, desconectar o eliminar un téléphone de la memoria del kit.

Descr de Fdnir tlfono preferido, podra controar la prioridad dada al tlfono Bluetooth durante las conexiones con various tlfonos presentes en el coche.

Atencion:

Al eliminar un acoplamento, perdá todas las voces atribuidas a los contactos de ese téléphone.

Antes de emparejar su téléphone Bluetooth, debenactivar el modo correspondiente al Telefono Bluetooth.

Los differentes modelos son:

• Otro Telefono
• Telefonos Headset
  P800-P900
• Windows CE
• Sony-Ericsson K600, W800, K750
  Samsung E530, E720,
  Samsung D500, Sagem My-X8
  Motorola iDEN 605
  Samsung Z140, Z300, Z500

Una vez seleccionado el modo, aparecerá un número de 4 cifras (aleatorio). Lance la búsqueada de periféricos Bluetooth desde su téléphone. Una vez encontrado el kit manos libres, selecciónelo e introduzca este número.

Note: De cara a una mayor compatibilidad con los Telefonos, en laslateras versiones peuvent anadirse newos modos de emparejamento.

Idiom

Selección el idioma de presentación de los manos del 3200 LS-Color.

Visualization

5 secciones le permitted personalizar la presentacion de la informacion:

. Luminosidad: Utilice la rueda para Obtener el nivel deseado y confirmarme pulsando sobre la rueda.
. Ampliación de la agenda: Permite ver 3 o 4 lineas en el menu de Agenda.
. Fondo de pantalla: Le permite selectionar unaImagen para el fondo de pantalla.
. Tema: Correponde a la seleccion de un tema de color.

Sonidos

. Volúmenes: Utilice la rueda para controlar el nivel de volumen de la comunicación y el nivel de sensibilitidad de los micrófonos.
. Menús parlantes: Ajuste el volumen del kit de manos libres al nivel deseado.
. Elegion de los timbres: Para lostelefonos que no suenan cuando reciben una llamada, seleccione el sonido que desea oir al recibir una llamada.

Respuesta automatica

Active este modo si desea que el 3200 LS-Color descuelgue automatically las llamadas entrantes.

Información

Este menú permite consultar la informaciónreferente a la version del programa instalado.

ACTUALIZACION

Puedeactualizar la version del programa del 3200 LS-Color mediante Bluetooth.Active este modo antes derealizarlaactualizacionBluetoothla

realiza desde unordenador equipado con Bluetooth.

Laactualizacionpermitenuevasfuneciones,asi como Mejorarla compatibiliad conlasfunecionesavanzadasdesundemayor numero detelefonos Para mas informacion,visite{nuestro sitio web:www.parrot.biz.

PARROT 3400 LS-GPS

El kit Parrot 3400 LS-GPS incorpora un modulo GPS (Global Positioning System) que revela la posicion instantanea del vehiculo. Bluetooth puede disponer de esta informacion a trovés de un canal al que你能 acceder la mayoría de las PDA y de los smartphones en el caso de vayan equipos con programas de navigacion.

Procedimiento de connexion al service GPS

Si su PDA o smartphone dispone de una aplicacion de navigacion,asta acoplar este periferico con el Parrot 3400 yAbrir una conexion seriese Bluetoothacia el puerto GPS (el numero de puerto de calidad series depende del tipo de PDA o smartphone).

Si el programa de navigation le pide esta informacion, la configuracion a elegir en su aparato es NMEA 0183v2 9600.

Puede darse various estados :

• Estado 1: GPS disconnectado - No fix (icono del satélite en gris).
• Estado 2: GPS disconnectado - Fix logrado (icono del satélite coloc Redeado).
• Estado 3: GPS conectado - No fix (icono del satélite gris, con simbolo de emisión).
• Estado 4: GPS conectado - Fix logrado (icono del satélite colocado, con símbolo de emisión).

Nota: un fix (o posicion) indica que los datos del satélite recibidos por el kit manos libres son正当os.

Procedimiento de connexion al service GPS:

1.Si ya está conectado a Bluetooth con su téléphone:

• Desconecte el téléphone (pulse el botón rojo del equipo manos libres durante 2征求意见). El kit manos libres se encontrartra antes en el estado 1 o 2 (si se ha hecho la unión).
• Entre el programa de navegación (instalado en la PDA o smartphone) conecte al service GPS del 3400 LS-GPS. El kit manos libres se encuesta a partir de其中之一 en el estado 3 o 4.
• Una vez conectado, aparecerá un símbolo de emisión bajo el Satélite. Si el satélite está coloreado, indica se ha existecido la unión (kit manos libres en el estado 4). Tendrá asi la distancia recorrida, que aparece en el ángulo superior derecho de la pantalla.
• Una vez realizada la connexion GPS, el kit se vuelve a conectar automatistically al service de Telefonía de su téléphone.

2.Si no está connectado a Bluetooth con su téléphone:

• Entre el programa de navigation (instalado en la PDA o Smartphone) conecte al service GPS del 3400 LS-GPS. El kit manos libres se incluye a partir deullances en el estado 3 o 4.
• Una vez conectado, aparecerá un símbolo de emisión bajo el Satélite. Si el satélite está coloreado, indica se ha existecido la unión (kit manos libres en el estado 4). Tendrá asi la distancia recorrida, que aparece en el ángulo superiordeo de la pantalla.
• Ahora ya pueda acoplar o conectar su téléphone.

INDICACIONES VOCALES DE SU NAVEGACION

Una vez conectado el servicios GPS, se pueda eschar las instrucciones vocales via los altavoces del vehiculo. La navigacion se realizará antes en las mejoras conditiones (no se pueda disponible de esta caracteristica mas que en ciertos temas de PDA o smartphone y también puede depender del programa en@cuestion).

Para realizar este, bastarda abrir desdela PDAo smartphone el service Auricular/Casco que está disponible en el kit manos libres.

Cuando usted se conecta al GPS del kit manos libres, se gestionan automatistically las lllamadas que entrada y salen a fin de que pueda usar el service de Telefonía en las mejoras conditiones.

MENUGPS

En este menu,oulda desactivar Completely el service GPS para evitar que@cualquiera se conecte al service.

Encontrará también functions que permiten personalizar la pantalla una vez conectado al GPS: número de satélites, distancia (kilómetros o millas), etc.

Note: si suvehicleo va equipado con un parabrasas antitermico,可以更好 diferirir la recepcion de la senal del GPS. En tal caso,可以更好 adaruna antenna exterior, que se connecta a la parte trasera de la pantalla. Para hacerse con ella, acuda a su proveedor habi tual.

LINEA DIRECTA

Nuestra linea directa está a su entera disposicion. Puede ponerse en contacto con nosotros por correo electronomico o por Telefono. Estamos de lunes a viernes de 9:00 h a 18:00 h (GMT +1).

Si眼看 a mas informacion, también possible visiting nuestro situ o Internet www.parrot.biz.

NOTA

3200 LS-COLOR / 3400 LS-GPS Manuale d'istruzioni - Manuale per l'utent

INTRODUZIONE

Selección este menu para marcar um número directamente a partir do kit.
